IFYIL GT-15 User manual

0
2019
PELET KAZANI
KULLANMA KILAVUZU
(PELLET BOILER
USERGUIDE)
Rev.No 2019.1.1

1

2
İçindekiler
GİRİŞ.........................................................................................................4
1. ÖNEMLİ UYARILAR ...............................................................................5
1.1. Genel Güvenlik Uyarıları..................................................................5
1.2. Çalıştırma Uyarıları .............................................................................7
2. TEKNİK ÖZELLİKLER ..................................................................................8
3. YAKIT ÖZELLİKLERİ............................................................................ 10
4. KURULUM .......................................................................................... 11
4.1. Kurulum Yeri Özellikleri................................................................. 11

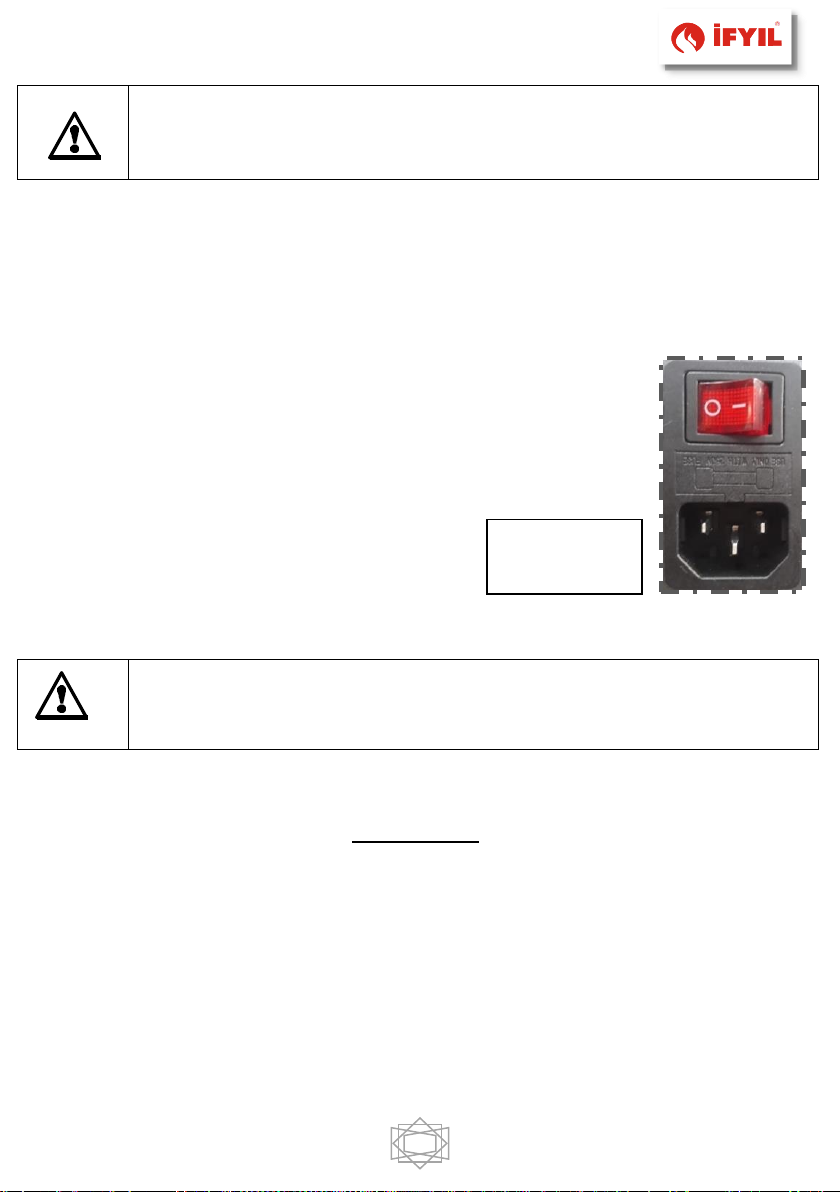

4.2. Elektrik Bağlantıları....................................................................... 12
4.3. Su Tesisatı Bağlantıları.................................................................. 12

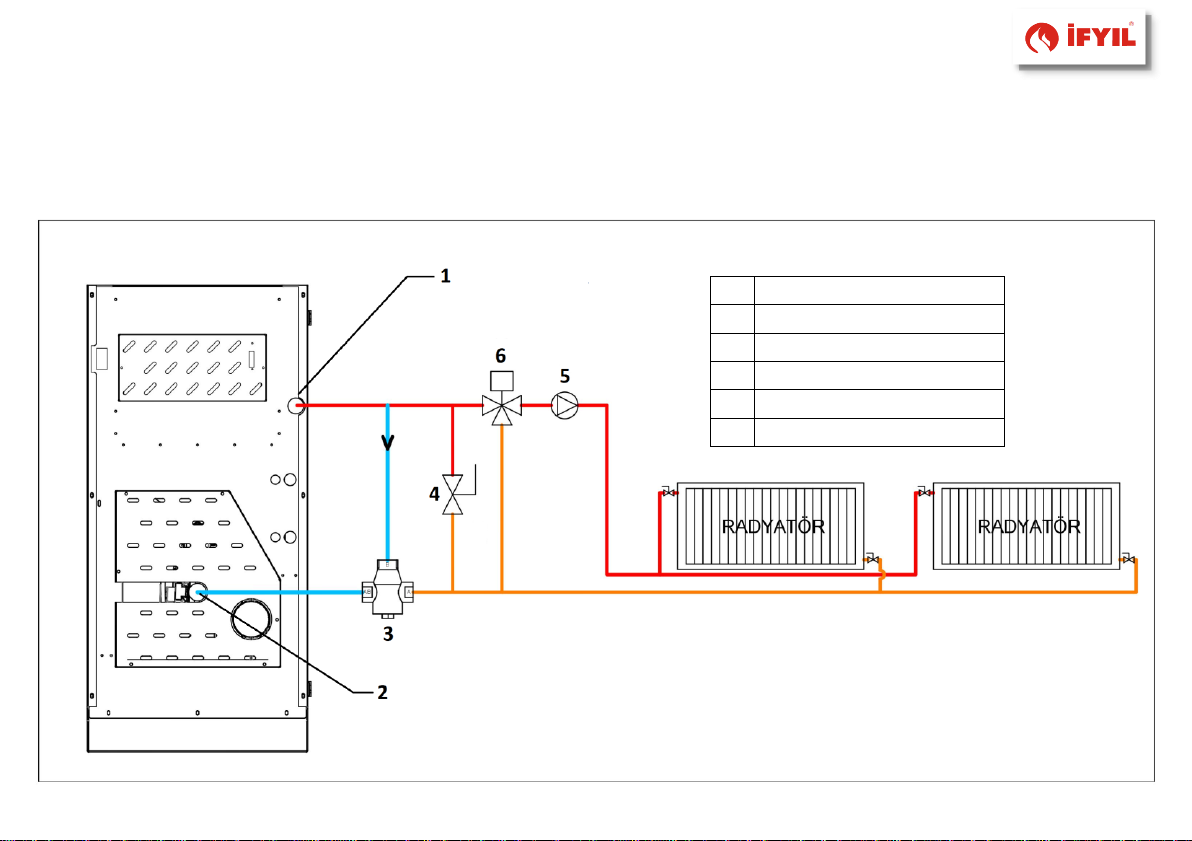

4.3.1. GT-15 Tesisat Kurulum Şeması ............................................... 13
4.3.2. GT-25 Tesisat Kurulum Şeması ............................................... 14
4.3.3. Anti Kondens Vana Bağlantı Şeması ................................................ 15
4.3.4. Isıtma Sirkülasyon Pompası .................................................... 15
4.3.5. Şiber Vana ............................................................................ 16
4.3.6. Üç Yollu Karışım (Mix) Vanası.................................................. 16
4.3.7. Kazan Suyu Özellikleri ............................................................ 16
4.4. Havalandırma ve Hava Akışı ................................................................ 17
4.5. Baca Talimatları ................................................................................ 17
4.6. Duman Borusu Talimatları .................................................................. 18

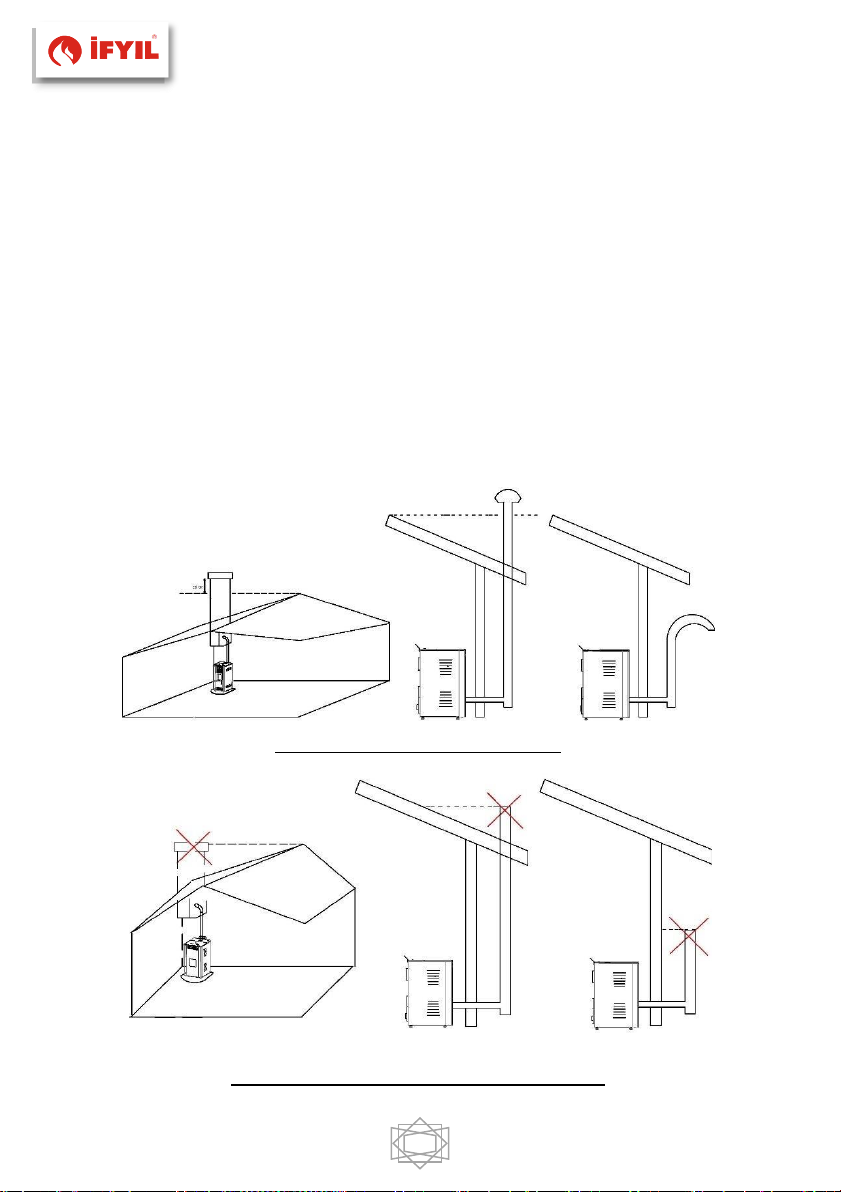

4.7. Uygun Baca Şekilleri ve Bağlantıları ....................................................... 19

3
5. ÇALIŞTIRMA ......................................................................................... 21
5.1. İlk Ateşleme ................................................................................... 21
6. YAKIT KALİBRASYONU........................................................................ 22
7. KONTROL PANELİ............................................................................... 24
7.1 Bilgilendirme Menüsü ................................................................ 25
7.2 Kullanıcı Menü Ekranı ................................................................ 25
7.3 Hata Kodları ............................................................................. 25
7.4 Krono Ayar Menüsü................................................................... 27
8. TEMEL PARÇALAR VE BOYUTLAR......................................................... 28
9. BAĞLANTI ŞEMALARI.......................................................................... 32
9.1. Anakart ....................................................................................... 32
9.2 On / Off ...................................................................................... 33
10. POMPA İKAZ GÖSTERGELERİ............................................................... 34
11. BAKIM VE TEMİZLİK ........................................................................... 35
12. GÜVENLİK ELEMANLARI ......................................................................... 39
13. SORUNLAR, NEDENLERİ VE ÇÖZÜMLERİ .............................................. 40
14. VERİMLİ KULLANMA İÇİN ÖNEMLİ TALİMATLAR ................................... 44
15. ÖNERİLER VE GERİ BİLDİRİM.............................................................. 45
GARANTİ BELGESİ .................................................................................. 91
GARANTİ ŞARTLARI................................................................................ 92

4
GİRİŞ
Değerli İFYIL Dostu;
İFYIL TERMO İKLİMLENDİRME SAN. Ve TİC. LTD. ŞTİ.
Fabrikasında titiz çalışmalar sonucu sizlere en verimli ürünleri
sunmayı arzuluyoruz. Bunun için, bu kılavuzun tamamını, ürününüzü
kullanmadan önce dikkatle okumanızı ve bir kullanım kolaylığı olarak
saklamanızı önemle rica ederiz.
Bilgilendirme
Bu sembol, kazanın doğru kullanımında önemli detayları vurgulamak için
kullanılır. Uyarıları dikkate almazsanız, ürününüz düzenli ve doğru
çalışmayarak müşteri memnuniyetsizliği oluşabilir.
Dikkat
Bu sembol, ürünün çalışması esnasında doğabilecek ciddi tehlikeleri ifade
etmek için kullanılır.
** Yanma Haznesi / Yanma Potası
** Helezon Motoru / Yakıt Besleme Motoru
** Mekanik Basınç Sensörü / Prosestat
ifadeleri aynı anlamları taşımaktadır.

5
1. ÖNEMLİ UYARILAR
1.1.Genel Güvenlik Uyarıları
• Ürün kullanılmadan önce kullanma kılavuzu dikkatlice okunmalıdır.
• Ürün kullanılacağı ülkenin mevzuatlarına uygun olarak kurulum yapılmalı,
gerekli emniyet tedbirleri alınmalıdır. Aksi halde İFYIL hiçbir sorumluluk
kabul etmeyecektir
• Bu bir pelet kazanıdır. Lütfen yakıt olarak odun peleti kullanınız.
• Kazan yanma halinde iken yanma haznesine kesinlikle su ile müdahale etmeyiniz.
• Pelet kazanı çalıştırma basıncına dikkat edilmelidir. Pelet kazanı çalıştırma basıncı,
tanıtım plakasında verilen izin verilen maksimum çalışma basınç değerini
geçmemelidir.
• Kazan çalışırken kazanın fişini prizden çekmeyiniz. Önce kazanı kapatınız. Ekranda
kapalı yazdıktan sonra fişi prizden çekiniz. Bu işlem kazanın soğuması ve verimliliği
için önem arz eder.
• Cihaz içerisinde çalışan elektronik ve mekanik parçaların zarar görmemesi için tanımlı
yakıt kullanılması gerekmektedir.
• Kurulum, elektrik bağlantıları ve bakım sadece uzman teknik personel
tarafından kurulum şemasına uygun olarak yapılmalıdır.
• Cihazda yapılacak herhangi bir değişiklik yetkili kişi ve kurumlar tarafından
yapılmalıdır.
• Ürünün yanlış kullanımı ya da uygunsuz bakım yapılması, yanma odasında
problemlere neden olabilir.
• Sadece imalatçı firma tarafından tavsiye edilen yedek parça kullanılmalıdır.
• Yanma potasını temizlemeden kazanı çalıştırmayınız.
• Bu ürün yetişkin insanlar tarafından kullanılmalıdır.
• Baca borusunda yangın varsa kazanı kapatınız. Güç kaynağından ayırınız ve kesinlikle
kapağı açmayınız. Yetkili mercilere başvurunuz.
• Ürünü yangın tehlikesi olmayan, iyi bir havalandırması olan, duman tahliyesi olan
ortama yerleştiriniz.
• Ateşleme sisteminde oluşan arıza durumunda yanıcı, patlayıcı, parlayıcı maddelerle
ateşleme yapmayınız.
• Bakım yaparken ürünün enerjisini kesiniz.

6
• Ürünün düzgün çalışmaması durumunda lütfen ürünü kapatınız. Yetkili servis ile
iletişime geçiniz.
• Duman çıkış kanallarını periyodik olarak kontrol ediniz.
• Donmaya karşı tedbirlerin alınmış olması gerekmektedir. (Antifriz)
• Donmayı önlemek için, kazan dairesi sıcaklığı +10 oC nin üzerinde tutulmalıdır.
• Ürün sadece amaçlandığı şekilde kullanılmalıdır. Farklı kullanımlar tehlikelere yol
açar.
• İçerisinde elektriksel ekipmanın bulunduğu kapak ve bölümler, sistemin ana
enerjisi kesilmeden açılmamalıdır.
• Ürün elektrikli bir cihaz olduğu için ıslak elle dokunmayınız. Herhangi bir işlem
yapılması gerektiğinde elektriği kesiniz.
• Yanma ve kül odası kapağı açık ya da gözetleme camıkırık olduğunda kazan
çalıştırılmamalıdır.
• Sıcak yüzeylere direkt temastan kaçınınız.
• Kazan çalışırken elinizi pelet tankının içerisine ve yanma odasına sokmayınız.
• Kazanın yanıcı, patlayıcı, parlayıcı gazların ve malzemelerinin bulunduğu ortamlara
kurulumu asla yapılmamalıdır.
• Duman çıkış kanallarını periyodik olarak tıkanmaya karşı kontrol ediniz.
• Pelet kazanları, yaşam alanı içerisine kurulum yapılmamalıdır. Kazanların çalıştığı
mekanlarda uzun süre bulunulmamalıdır.
• İfyıl kazanları açık alanlara, rutubetli alanlara, âtıl, dış ortamla direkt temas
halinde olan ortamlara kurulmamalıdır.
• Kazan çalışır vaziyetteylen hiçbir baca borusu ve/veya su borusuna müdahele
edilmemelidir.
• Baca kanallarında ve su tesisatında basınç oluşturarak akışı engelleyecek sistemler
kullanılmamalıdır.
• Katı yakıt bacası için ülke mevzuatlarına göre yerel kurallar veya normlar varsa
lütfen bu kurallara uyunuz. Eğer yerel normlar yoksa EN 13384 -1 standardına
uyunuz.
• Bu kazanlar doğrudan içme suyu veya sıhhi sıcak su ısıtıcısı olarak kullanılamazlar.
Bu tarz kullanım için tesisata uygun bir ısı değiştiricisi eklenmelidir.

7
1.2. Çalıştırma Uyarıları
• İFYIL Pelet soba, şömine ve kazan sistemlerinin montajları; elektrik
bağlantıları ve kurulum şemasına uygun olarak yapılmalıdır.
• Isıtılacak yerin ısı ihtiyacı hesaplanmalıve buna uygun kazan seçimi yapılmalıdır.
• Oluşabilecek uzun süreli elektrik kesintilerine karşı güç kaynağı kullanılması önerilir.
• Sistemde otomatik hava purjörü olmak zorundadır.
• Kül odası kapağını kazan yanıyorken kesinlikle açmayınız.
• Yakıt deposu içerisine pelet dışında başka hiçbir yabancı madde konulmamalıdır ve
kapak açık bırakılmamalıdır.
• Kazanın uygun olmayan mekanlara kurulumundan dolayı yaşanacak sorunlarda
firmamız herhangi bir sorumluluk kabul etmemektedir.
• Oda termostatı kullanıyorsa, zeminden en az 1,5 m yüksekliğe konulmalıdır. Sıcaklığın
sürekli olarak değişiklik gösterdiği ve ısı kaybının gözlendiği yerlere konulmamalıdır.
• Kazanın bulunduğu alanda:
o Elektrik gücü 230V 50Hz ile donatılmıştır.
o Topraklı priz kullanılmalıdır.
o Toprak bağlantısı yoksa hemen toprak bağlantısı yapılmalıdır.
o Dışarıdan havalandırma yapılan bir ortam sağlanmalıdır. Havalandırma aşağıdan
ve yukarıdan ayrı ayrı yapılmalıdır.
o Voltaj dalgalanmalarına karşı voltaj regülatörü kullanılması önerilir.
• Yanma haznesi, küllük ve hava girişlerinin temizliği yapılmalıdır.
• Kazan ve baca bağlantıları mevcut bir bacaya ya da harici çift cidarlı bir bacaya
bağlanmalıdır. Baca iç çapı 100 mm olmalıdır.
• Pelet kazanı mümkün olduğunca bacaya yakın monte edilmelidir. Baca bağlantısı
kısa olmalıdır.
• Cihaz, paylaşılan bir baca sistemine kurulması için uygun değildir.
• Baca boru standartlarına uygun olmayan baca kullanımlarından çıkacak
sorunlardan firmamız sorumlu değildir.
• Antikondens vanası kullanılmadığı takdirde ürün garanti kapsamı
dışında kalır .
• İlk çalıştırmada yükleme menüsünden, helezondan yanma potasına yakıt gelene
kadar yakıt yüklemesi yapılmalıdır.
• Peletler yanma potasına elle atılmamalıdır.

8
• Kazanın içi su ile yıkanmamalıdır.
• Pelet tankına ve yakıt haznesine peletten başka yakıt konulmamalıdır.
• Pota deliklerinin tıkanması nedeni ile anormal gazlar oluşabilir, yanma gecikebilir.
• Tesisat gereklerine uymayan hava kanalları kullanılmamalıdır.
• Bakımsızlıktan tıkanmış baca ateşlemeyi zorlaştırır.
• Kazanın yakıt tankına tavsiye edilen maksimum yakıt doldurma yüksekliği, tankın
en üst seviyesinden 5 cm aşağısına kadardır.
• Yanlış kurulum, kullanım ve yetersiz bakım arızaların artmasına neden olur.
• Ateşleme düzgün gerçekleşmemişse kazan kapatılıp yanma haznesi
temizlenmelidir.
• Ürün kuru yerde muhafaza edilmeli, uygun olmayan hava koşullarına maruz
bırakılmamalıdır.
• Eğer kazan çok uzun bir süre çalıştırılmayacaksa, içerisinde su bulunmadan
muhafaza edilmeldir.
• Kazanın su bulunan kısımlarında oluşabilecek kireç tabakası, kazan verimini
düşürür ve kazanın aşırı ısınmasına neden olur. Bu yüzden kirece karşı gerekli
önlemler alınmalıdır.
Yukarıdaki şartları, garanti belgesinin sözleşmelerini ve krokilerin
gereğini yerine getirmeyen müşteriler hiçbir hak talep edemezler.
Herhangi bir durumda satıcınızla ya da İFYIL ile bağlantı
kurunuz.
2. TEKNİK ÖZELLİKLER
Bu cihaz, tüm yerel (milli) mevzuata ve ilgili milli ve Avrupa
standartlarına uygun olarak imal edilmiştir.
❖ EN 303-5 Katı Yakıtlı Kazanlar, elle ve otomatik yüklemeli, anma ısı çıktısı
500 Kw’a kadar – Terim ve Tarifler, gerekler, deneyler ve işaretleme.
❖ 2006 / 42 / AT- Makine emniyet yönetmeliği

9
Teknik Data
Ölçüm Değerleri
Cihaz Tipi / Modeli ; Pelet Kazanı
GT-15
GT-25
Cihaz Sınıfı (EN 303-5)
Class 5
Class 5
Kapasite
Nominal ısı çıkışı
kW
15
25
Minimum ısı çıkışı
kW
4,5
7,5
Verim
Nominal ısı çıkışı
%
91,53
91,7
Minimum ısı çıkışı
%
91,64
92,4
Yakıt tipi
mm
Ø 6 / L:30 Odun
Peleti
Ø 6 / L:30 Odun
Peleti
Yakıt tüketimi (Min.- Maks.)
kg/h
1,05 -3,5
1,7-5,7
İzin verilen
çalışma sıcaklığı
Maksimum
⁰C
80
80
Minimum
⁰C
65
65
İzin verilen maksimum çalışma basıncı
bar
3
3
Test basıncı
bar
4,5
4,5
Kazan su hacmi
L
41
50
Minimum baca çekişi
Pa
12 ± 2
12 ± 2
Yakıt tankı kapasitesi
kg - lt
40 - 67
50 - 83
Ağırlık
Kazan
kg
231
280
Boyutlar
(En X Boy X
Yükseklik)
Kazan
(dış kaset dahil)
mm
604x803x1257
604x904x1387
Bağlantılar
Su Gidiş-Dönüş
bağlantısı
inç
1"
1"
Emniyet tahliye
bağlantısı
inç
1/2"
1/2"
Yanma hava giriş
bağlantısı
mm
Ø 60
Ø 60
Baca bağlantısı
(iç çap)
mm
Ø 100
Ø 100
Elektrik tüketimi (ortalama)
W
200
200
Elektrik bağlantısı
Vac/Hz.
230/50
230/50
%10 O2 göre
CO emisyonu
Nominal ısı çıkışı
mg/m3
126,95
128,3
Minimum ısı çıkışı
mg/m3
211,88
176,95
Baca gazı
sıcaklığı
Nominal ısı çıkışı
⁰C
100,36
148
Minimum ısı çıkışı
⁰C
77,21
81

10
3. YAKIT ÖZELLİKLERİ
Odun peleti, kuru odun tozlarının sıcaklık yardımıyla sıkıştırılması ile oluşur.
Materyalin kompakt oluşu ağacın kendi özünden gelir ve pelette yapışkan ya da
tutkal kullanılmasına gerek kalmaz. Odun çeşitlerine ve karışımlarına bağlı
olarak pelet çeşitlilik gösterir.
ENplus-A1+A2 kaliteye sahip odun pelet yakıtı kullanılmalıdır.
Tanımlar
ENplus-A1
ENplus-A2
Çap
6 mm
6 mm
Uzunluk
≤30 mm
≤30 mm
Net Kalorifik Değer
> 16,5 MJ/kg
> 3941 kcal/kg
> 16,5 MJ/kg
> 3941 kcal/kg
Nem İçeriği
< % 10
< % 10
Kül İçeriği
< % 0,7
< % 1,5
Yoğunluk
> 600 kg/m3
> 600 kg/m3
Pelet yakıt depolanması;
Peletler kuru, çok soğuk olmayan bölgede tutulmalıdır. Pelet torbalarının
depolanması ve taşınmasına özen gösterilmelidir. Pelet yakıtların
kırılmasından kaçınılmalıdır.
Sayın Tüketici;
İçeriğinde mdf, suntalem gibi kimyasal maddeler olan pelet kullanılması
halinde, cihaz zarar görebileceğinden dolayı ürününüz garanti kapsamı
dışına çıkar.
Cihazın içerisinde çalışan elektronik ve mekanik parçaların zarar
görmemesi için tanımlı yakıt kullanılması gerekmektedir.

11
4. KURULUM
4.1.Kurulum Yeri Özellikleri
• Kazan yanabilen döşeme üzerine yerleştirilirse, uygun yalıtım önlemi alınmalıdır.
• Kazan, yanabilen duvarlara yakın bir konuma yerleştiriliyorsa duvara, kesinlikle
yalıtım yapılmalıdır.
•Cihazın yerleştirileceği yer, cihazınızın ağırlığını taşımalı ve statik
koşullarının uygunluğunu sağlamalıdır.
•Yanabilen ürünler, yangın riskine karşı güvenli bir mesafede tutulmalıdır.
•Ürünü, yangın riskine karşı donanımlı yerlere kurunuz.
•Ürün, yanması için gerekli olan havayı sağlayabilecek şekilde
yerleştirilmelidir. (Hava sirkülasyonu içİn güvenli mesafelere uygun
kurulum yapılmalıdır.)
•Odanın hacmi 30 m³’ten az olmamalıdır.
• Donmayı önlemek için, kazan dairesi sıcaklığı +10 oC nin üzerinde
tutulmalıdır.
Güvenli Minimum Mesafe
Yanmayan Duvarlar
A: ≥600 mm
B: ≥ 600 mm
C: ≥ 1100 mm (radyasyon alanı)
D: ≥1000 mm
E: ≥ 600 mm
Şekil 3-1- Güvenli minimum mesafe

12
Kazanın bulunduğu ortamda olası bir yangının önlenmesi amacıyla,
yangın söndürücü bulunması tavsiye edilir.
• Isıya duyarlı maddeleri (yanıcı, parlayıcı, patlayıcı) ve/veya nesneleri, kazan
yanında muhafaza etmeyiniz.
4.2.Elektrik Bağlantıları
Elektrik kablosunu kazanın sıcak yüzeylerine temas etmeyecek
şekilde takınız. Kazanın arkasında bulunan açma/kapama
şalterini açık konuma getirerek kazanınızı çalıştırınız.
Voltaj düzensizliğinin bulunduğu bölgelerde voltaj regülatörü
kullanılması gerekmektedir. Voltaj regülatörü
kullanılmamasından dolayı meydana gelebilecek
elektronik ve elektronik kart arızaları garanti
kapsamı dışındadır.
Kazanınızı mutlaka topraklaması olan ve çalışan bir prizde
kullanınız.
4.3.Su Tesisatı Bağlantıları
• 120 cm ve daha uzun radyatörler ters bağlantı ile tesisata bağlanmalıdır.
• Pelet Kazanının bağlantıları kesinlikle demir konik rekor ile yapılmalıdır.
• Tesisatta kesinlikle doldurma ve boşaltma vanası bulunmalıdır.
• Emniyet ventili gövde üzerine takılı konumdadır.
• Emniyet ventilinin çıkışı tahliye hattına bağlanmalıdır.
• Kazan yanmıyorken (kapalıyken) su basıncı 1-1,5 bar aralığında olmalıdır. Aksi halde
boşaltma/doldurma vanaları kontrol edilmelidir
• Oda sıcaklığının istenilen derecede tutulabilmesi, düşük maliyetle yüksek konfor
sağlanabilmesi için kalorifer peteklerine termostatik vana takılması tavsiye edilir.
O : Kapalı
| : Açık

4.3.1. GT-15 Tesisat Kurulum Şeması
1
Kalorifer gidiş hattı
2
Kalorifer dönüş hattı
3
Antikondens vanası
4
Şiber vana
5
Isıtma sirkülasyon pompası
6
Karışım (Mix) vana

4.3.2. GT-25 Tesisat Kurulum Şeması
1
Kalorifer gidiş hattı
2
Kalorifer dönüş hattı
3
Antikondens vanası
4
Şiber vana
5
Isıtma sirkülasyon pompası
6
Karışım (Mix) vana

15
4.3.3. Anti Kondens Vana Bağlantı Şeması
Anti kondens vana; kazana giren suyun sıcaklığını otomatik olarak
kalibrasyon değerine (55 ⁰ C ) ayarlayarak duman içerisinde bulunan su buharının
yoğuşmasını engellemektedir.
Anti kondens vanası, kazanı uygun sıcaklığa getirmek üzere çıkış suyuna
devridaim yaptırdığı bir sistemdir. İlk başlatma aşamasında ve sonrasında, katı
yakıtlı kazana giren suyun sıcaklığını kontrol etmek için, giriş suyu ile çıkış suyu
arasında bir karıştırma işlemi uygulamaktadır.
4.3.1. GT 15 ve 4.3.2. GT25 Tesisat Kurulum Şemalarında ‘’ Anti kondens
vana bağlantı ‘’ detayı gösterilmiştir.
Bağlantı Yerleri;
A –Kalorifer Soğuk Su Dönüş Hattı
B –Kazan Sıcak Su Çıkış Hattı
AB –Kazan Soğuk Su Dönüş Hattı
Montaj ve sökme işlemleri; daima sistem soğuk ve basınçsız halde
iken gerçekleştirilmelidir.
Erişim; vana veya boru teçhizatına gerekebilecek bakımın yapılmasına
imkân tanımak için, vana erişiminin engellenmemiş olması şarttır.
Antikondens vanası kullanılmadığı takdirde ürün garanti
kapsamı dışında kalır.
4.3.4. Isıtma Sirkülasyon Pompası
Cihaz ile birlikte verilen sirkülasyon pompa değerleriyle aynı değerlerde olan
ısıtma sirkülasyon pompası kullanılmalıdır.

16
4.3.5. Şiber Vana
Antikondens vana kapalı iken ısıtma sirkülasyon pompasının zarar görmemesi
için uygulanmalıdır.
4.3.6. Üç Yollu Karışım (Mix) Vanası
Karışım Vanası, ısıtma sistemine giden sıcak suyu, ısıtma sisteminde soğumuş
dönüş suyu ile karıştırarak istenen sıcaklığa getiren karıştırıcı vanadır.
Özellikler;
•Kv değeri minimum 30 m³/h olmalıdır.
•3 yollu karışım vanasının basınç kaybı maksimum 0,1 mSS olmalıdır.
•3 yollu karışım vanası çıkış çapları 1 ¼’’ olmalıdır.
Antikondens vana kullanıldığı için, ısıtma sirkülasyon pompası
ve şiber vana kullanılması gerekmektedir. Isıtma sirkülasyon
pompası, Şiber vana, Karıştırma (mix) vana kullanıcı
tarafından temin edilecektir.
4.3.7. Kazan Suyu Özellikleri
Kazan suyunda olması gereken özellikler; “TS 377-10 EN 12953-10: 2006
TSE, Silindirik kazanlar besleme suyu ve kazan suyu kalitesi için özellikler”
standardına uygun olması gerekir. Kazanda ve kalorifer tesisatında, korozyondan
dolayı meydana gelebilecek zararların önlenmesi amacıyla içme suyu kalitesinde
ısıtma suyu kullanılmalı, kimyasal katkı maddeleri ve/veya korozyon acısından
agresif sular kullanılmamalıdır. Kazana ve tesisata doldurulacak olan su
muhtevası içerisinde tortu, pislik ve istenmeyen katı tanecikler bulunmamalıdır.
Bu tortu ve pislikler sirkülasyon pompası açısından son derece zararlıdır. Suyun
temiz olmadığından şüpheleniliyor iseniz, gerekli önlemler alınmalıdır.
Sistemde kullanılan suyun kireçli olması kazanın ısıtma yüzeylerinde kireç ve
çamur tabakası oluşturur. Bu kireç ve çamur tabakası su sirkülâsyonunu ve ısı
transferini engeller, kazanı deformasyona uğratır. Bu durum garanti kapsamı
dışında kalır.

17
4.4. Havalandırma ve Hava Akışı
•Kazanın kurulu olduğu ortamda, düzenli yanmayı sağlayacak kadar hava
bulunmalıdır.
•Kazanın bulunduğu ortama dışarıdan temiz hava girişi sağlanmalıdır.
•Kazanın hava emiş borusu sürekli temiz hava akışı olabilecek bir ortama
(Dış ortama) hermetik boru ile bağlanması önerilmektedir.
•300 cm² alt, 200 cm² üst menfez kullanılmalıdır. Bu menfezler
asla kapatılmamalıdır. Aksi halde büyük tehlike oluşturur.
•Kazanın kurulduğu ortama temiz hava girişini sağlayan hava kanalları
varsa bakım ve temizliği yapılmalıdır.
• Cihazı aşağıdaki ısıtıcılarla aynı ortama kurmaktan sakınınız;
o B tipi gazısıtıcıları
o Baca fanlı ya da fansız davlumbazlar
o Cihazla aynıortamda çalıştırılan aspiratör, problemlere sebep olabilir.
4.5. Baca Talimatları
➢ Baca yangınlarının başlıca nedenleri;
• Uygun olmayan boru seçimi
• Yakıttozlarıyanıcıözelliktedir.Uygunşartlarınoluşmasıdurumunda kanallar
içerisinde tutuşarak yangına sebebiyet verebilirler.
➢ Bunlardan korunma yolları;
•Yakıt kalitesine bağlı olarak baca yılda en az 2 kere temizlenmelidir.
•Doğru ve uygun baca seçimi yapılmalıdır.
•Baca ve borularda duman sızdırmazlığının sağlanması ve izolasyonun
yapılmış olması gerekmektedir.
•Kurulum yapıldıktan sonra tutuşturma işlemi yapılmadan önce baca
temizliğinin yapılması gerekmektedir.
•Cihazın uzun süre kapalı kalma süresinden sonra, tekrar yanma
durumunda öncelikli olarak duman yolları ve baca tıkanıklığının kontrol
edilmesi gerekmektedir.
•Baca, çatı mahyasını en az 80 cm geçmelidir.
•Baca iç çapı 100 mm’dir.
•Baca bağlantıları yapılmadan önce baca testi yapılmalıdır. Eğer bacada
çekme sorunu var ise bu sorun giderildikten sonra baca bağlantıları
gerçekleştirilmelidir.

18
•Bacaya bağlanan kazan boruları yatayda 2 m’den uzun olmamalıdır. Baca
borularında 90 ⁰dirsek yerine 45 ⁰dirsek kullanımı önerilir. (Kazan için
yer seçimi, bacanın bulunduğu en yakın noktaya göre belirlenmelidir.)
•Baca çevresinde türbülans oluşmaması için baca herhangi bir engelden
(yüksek bina, ağaç vb.) en az 10 m uzak olmalıdır.
•Rüzgârlı havalarda baca tepmesi ve yağmur suyunun baca içine akmasını
önlemek için baca başlığı kullanılmalıdır.
•Beton bloklar sıcaklık değişiminden etkilendiği için, beton olan dairenin
çatısı hava ile doğrudan temas halinde ise mutlaka yalıtılmalıdır.
•Baca temizleme kapağı baca borusunun altında olmalıdır, baca temizliği
buradan yapılmalıdır.
•Duman çıkışı için doğru ve yeterli bir baca sistemi (herhangi bir elektrik
kesintisi durumunda kazanınızın içerisindeki dumanı dışarı atacak, geri
tepmeyecek nitelikte (2 Pa –8 Pa)doğal çekişe sahip bir baca) gereklidir.
•Bacada oluşan kondens suyunun kazana ulaşmaması için gerekli
önlemler alınmalıdır.
•Baca çıkışının tıkanması veya kapatılması büyük tehlike oluşturur.
Kazan kendi baca borusuna veya binanın dışında dikey olarak baca
dumanını binanın en üstnoktasınataşıyabilenbirbacayabağlı
olmalıdır.Bacabağlantılarında,dikkat edilmeyen kaçaklar olur
ise ilk yanmada çıkan dumanlar bu kaçaklardan sızarak duvarda
islenmeye sebep olabilir, iz bırakabilir. Sızan duman ve/veya
alevler çok sıcak olabildiği için yanmaya ya da yangına
sebep olabilir.
4.6. Duman Borusu Talimatları
•Baca borusu bağlantıları oldukça önemlidir, bu nedenle bağlantıları dikkatli
bir şekilde yapılmalıdır. Duman borularının bağlantıları, garanti koşullarına
uygun olarak yapılması gerekmektedir.
•Asgari güvenlik açıklık yüzey kesiti %15 olmalıdır. Boruların yatay
bölümlerinde eğim en fazla yukarı yönde 3-5% olmalıdır. Yatay montajı
yapılan borular 2 m’den uzun olmamalıdır.
•Kazan baca boru bağlantı iç çapı 100 mm’dir.

19
•Borular ısıya, korozyona, yoğuşmaya dayanıklı malzemelerden yapılmış
olmalıdır.
•Duman gazının soğuyarak ağırlaşmasını ve tepmesini önlemek için kazan
borusu pencere veya duvar delinerek uzatılmamalıdır.
•Baca boru standartlarına uygun olmayan baca kullanımlarından
oluşabilecek sorunlardan firmamız sorumlu değildir.
4.7. Uygun Baca Şekilleri ve Bağlantıları
Kazan bacasının ev dışında kalan kısmı mutlaka izolasyonlu olmalıdır.
Eğer bu izolasyonlar yapılmaz ise bacanın çekimi düştüğü için kazan
yanışında sorunlar meydana gelecektir. Kazanızın herhangi bir elektrik
kesintisi durumunda içerisindeki dumanı dışarı atabilecek nitelikte doğal
çekişe sahip bir baca uygulaması yapılmalıdır.
Resim 3- Uygun baca şekilleri
Resim 4- Uygun olmayan baca şekilleri
