ION Video 2 SD User manual
2
Quickstart Guide (English)
Introduction
Thank you for purchasing the Video 2 SD. At ION, your entertainment is as important
to us as it is to you. That’s why we design our products with one thing in mind—to
make your life more fun and more convenient.
Box Contents
Video 2 SD
1/8" (3.5 mm) to RCA Audio-Video Cable
Mini-USB Cable
Quickstart Guide
Safety & Warranty Manual
Support
For the latest information about this product (documentation, technical
specifications, system requirements, compatibility information, etc.) and product
registration, visit ionaudio.com.
For additional product support, visit ionaudio.com/support.
3
Setup
Items not listed under Introduction > Box Contents are sold separately.
1. Use standard composite video and stereo audio RCA cables to connect your
video source (VCR, camcorder, etc.) to the Video In and Audio In ports. Make
sure to match colors when making connections: yellow for composite video, red
(right) and white (left) for stereo audio.
2. Use either a standard HDMI cable or the included 1/8" (3.5 mm)-to-RCA audio-
video cable to connect the output of Video 2 SD to the inputs of your television
or monitor.
IMPORTANT: Do not use the HDMI Out and AV Out at the same time. If both are
connected, only the AV Out will work. To resume using HDMI, remove both the
HDMI and AV Out cables, then reattach only the HDMI cable.
3. Connect the mini-USB cable from the DC port to a charging adapter or to an
available USB port on your computer.
4. Once all connections have been properly made and the device is powered on,
you should see the image of your video source on your screen.
4
Features

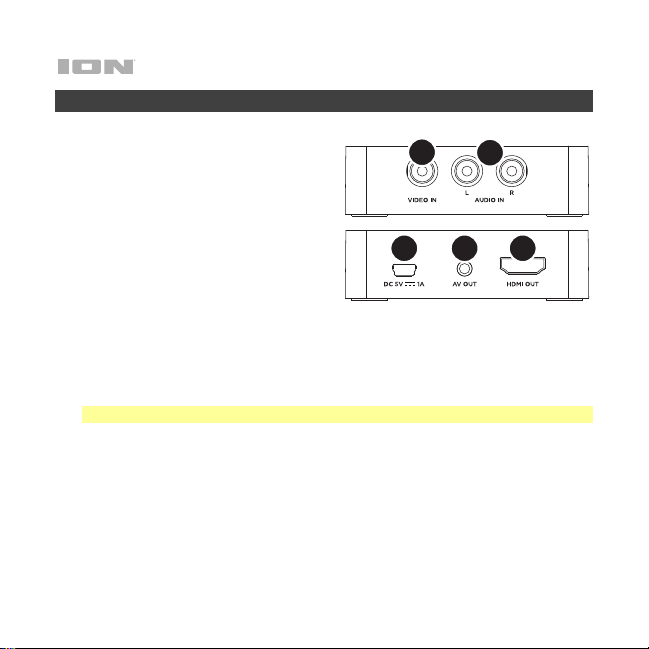

1. Video In: Use a standard composite
video cable to connect this input to
the composite video output of your
playback device.
2. Audio In: Use standard RCA cables
to connect these left and right audio
inputs to the left and right audio
outputs of your playback device. Be
sure to match the colors properly—
red to red, white to white.
3. HDMI Out: Use a standard HDMI
cable to connect this output to your
television or monitor.
4. AV Out: Use the included 1/8" (3.5 mm)-to-RCA audio-video cable to connect
this output to the audio and video inputs of your television or monitor.
Important: Do not connect the HDMI Out and AV Out at the same time.
5. DC: Use the included mini-USB cable to connect this port to a DC 5V charger.
You can also connect the mini-USB cable to your computer to manage files or
update firmware.
12
534
5
6. Micro SD Card Slot: To record
video, insert a micro SD card into
this slot until you hear it "click." To
remove the card, gently push the
card in until it releases.
Note: Micro SD cards must be
formatted as either FAT32 or exFAT
and less than 16 GB in size. We also
recommend using an empty SD
card.
7. Record/Data/Play: Press this
button to begin recording. Press it
again to stop and save the file.
Press and hold this button to switch
between Play mode, for previewing
the input for recording, and Data
mode, for connecting to your
computer.
8. Power LED: This LED will be lit
green when Video 2 SD is powered
on.
9. Record LED: This LED will flash red
when Video 2 SD is recording.
6
7
9 8
6
Operation
Recording Video
1. Follow the Setup directions. When all connections have been made properly,
you will see a preview of your connected device on your screen.
Note: If no micro SD card is inserted, your screen will show No Card Disk.
2. Press the Record button. The LED will begin flashing red to indicate recording is
active.
3. Press the Record button again to stop recording. The recording LED will stop
flashing and your screen will show Saving File.
Note: After 2 hours and 42 minutes of recording, Video 2 SD will automatically
save the file and start recording to a new file.
Saving Files
1. Use the included mini-USB cable to connect the DC Port on Video 2 SD to an
available USB port on your computer.
2. Press and hold the Record button for 3 seconds to switch Data mode. If
connected to a screen, the screen will show DATA and a USB drive picture.
3. You can now access the micro SD card from your computer as an external drive.
4. Files will be automatically saved to the micro-SD card using default file names.
You can copy these files to your internal hard drive for viewing in standard media
software.
You can also remove the micro SD Card from Video 2 SD and insert it directly into
your computer or a compatible SD card reader.
7
Guía de inicio rápido (Español)
Introducción
Gracias por comprar el Video 2 SD. En ION, su entretenimiento es tan importante
para nosotros como para usted. Por eso es que diseñamos nuestros productos con
una sola cosa en mente—hacer que su vida sea más divertida y cómoda.
Contenido de la caja
Video 2 SD
Cable de audio-video de 3,5 mm (1/8 pulg.) a RCA
Cable mini-USB
Guía de inicio rápido
Manual sobre la seguridad y garantía
Soporte
Para obtener la información más reciente acerca de este producto (documentación,
especificaciones técnicas, requisitos de sistema, información de compatibilidad,
etc.) y registrarlo, visite ionaudio.com.
Para obtener soporte adicional del producto, visite ionaudio.com/support.
8
Instalación
Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.
1. Utilice cables de video compuesto y de audio estéreo RCA estándar para
conectar su fuente de video (VCR, cámara de vídeo, etc.) a los puertos Video In
(entrada de video) Audio In (entrada de audio). Asegúrese de hacer coincidir los
colores al realizar las conexiones: amarillo para el video compuesto, rojo
(derecha) y blanco (izquierda) para audio estéreo.
2. Utilice un cable HDMI estándar o el cable de audio-video de 3,5 mm (1/8 pulg.) a
RCA incluido para conectar la salida de Video 2 SD a las entradas de su
televisión o monitor.
IMPORTANTE: No utilice salidas HDMI Out y AV Out al mismo tiempo. Si
ambas están conectadas, solo la salida AV Out funcionará. Para seguir
utilizando HDMI, desconecte ambos cables HDMI y AV y vuelva a conectar
solamente el cable HDMI.
3. Conecte el cable mini USB del puerto DC (corriente continua) a un adaptador
de carga o un puerto USB disponible en su ordenador.
4. Una vez que todas las conexiones estén correctamente realizadas y el
dispositivo esté encendido, debería ver la imagen de su fuente de video en su
pantalla.
9
Características
1. Entrada de video: Use un cable de
video compuesto estándar para
conectar esta entrada a la salida de
video compuesto de su dispositivo
de reproducción.
2. Entrada de audio: Use cables RCA
estándar para conectar estas
entradas de audio izquierda y
derecha a las salidas de audio
izquierda y derecha de su dispositivo
de reproducción. Asegúrese de hacer
coincidir los colores correctamente—
rojo con rojo, blanco con blanco.
3. Salida HDMI: Utilice un cable HDMI estándar para conectar esta salida a su
televisión o monitor.
4. Salida AV: Utilice el cable estándar de audio-video de 3,5 mm (1/8 pulg.) a
RCA incluido para conectar esta salida a las entradas de video de su televisión
o monitor.
Importante: No conecte salidas HDMI Out y AV Out al mismo tiempo.
5. CC: Utilice el cable mini-USB incluido para conectar este puerto a un cargador
de 5V CC. También puede conectar el cable mini USB a su computadora para
administrar los archivos o actualizar el firmware.
12
534
10
6. Ranura para tarjeta micro SD:
Para grabar videos, inserte una
tarjeta micro SD en esta ranura
hasta que oiga un "clic". Para retirar
la tarjeta, empújela suavemente
para adentro hasta que se libere.
Nota: Las tarjetas micro SD deben
formatearse como FAT32 o exFAT y
tener un tamaño menor a 16 GB.
También le recomendamos utilizar
una tarjeta SD vacía.
7. Grabar/Datos/Reproducir: Pulse
este botón para comenzar la
grabación. Púlselo nuevamente para
parar y guardar el archivo.
Mantenga pulsado este botón para
alternar entre el modo de
reproducción, para previsualizar la
entrada a grabar, y el modo de
datos, para conectar su
computadora.
8. LED de encendido: Este LED se
ilumina con luz verde una vez que
Video 2 SD esté encendido.
9. LED de grabación: Este LED se parpadeará con luz roja cuando Video 2 SD
esté encendido.
6
7
9 8
11
Funcionamiento
Grabación de video
1. Siga las instrucciones que aparecen en Instalación. Una vez que todas las conexiones hayan
sido realizadas correctamente, verá una vista previa de su dispositivo conectado en su
pantalla.
Nota: Si no hay ninguna tarjeta SD insertada, aparecerá el cartel No Card Disk en su
pantalla.
2. Pulse el botón Record. El LED comenzará a parpadear de rojo para indicar que la grabación
está activa.
3. Pulse el botón Record nuevamente para detener la grabación. El LED de grabación dejará de
parpadear y aparecerá el mensaje Saving File (guardando archivo) en su pantalla.
Nota: Tras 2 horas y 42 minutos de grabación, Video 2 SD guardará el archivo
automáticamente y continuará grabando en un nuevo archivo.
Guardado de archivos
1. Utilice el cable mini USB incluido para conectar el puerto DC del Video 2 SD a un puerto USB
disponible en su ordenador.
2. Mantenga pulsado el botón Record durante 3 segundos para cambiar al modo de datos. Si
se encuentra conectado a una pantalla, aparecerá DATA en la misma y la imagen de un
dispositivo USB.
3. Ahora podrá acceder a la tarjeta micro SD desde su computadora como si fuera una unidad
externa.
4. Los archivos se guardarán automáticamente a la tarjeta micro SD utilizando los nombres de
archivo predeterminados. Puede copiar estos archivos a su disco rígido interno para
visualizarlos con software de medios estándar.
También puede retirar la tarjeta micro SD de Video 2 SD e insertarla directamente en su
computadora o un lector de tarjetas SD compatible.
12
Guide d’utilisation rapide (Français)
Présentation
Merci d’avoir fait l’acquisition de l’enceinte Video 2 SD. Chez ION, votre
divertissement est aussi important pour nous qu’il l’est pour vous. C’est pourquoi
nous concevons nos produits avec une seule chose en tête — rendre la vie plus
amusante et plus pratique.
Contenu de la boîte
Video 2 SD
Câble audio-vidéo 3,5 mm vers RCA
Câble mini-USB
Guide d’utilisation rapide
Consignes de sécurité et informations concernant la garantie
Assistance
Pour les toutes dernières informations concernant la documentation, les spécifications
techniques, la configuration requise, la compatibilité et l’enregistrement du produit,
veuillez visiter ionaudio.com.
Pour de l’assistance supplémentaire, veuillez visiter ionaudio.com/support.
13
Démarrage
Les éléments qui ne figurent pas dans le Présentation > Contenu de la boîte sont vendus séparément.
1. Utilisez des câbles vidéo composite et RCA stéréo standard afin de relier la
source vidéo (magnétoscope, caméscope, etc.) aux entrées vidéo et audio.
Veillez à ce que les couleurs des connecteurs et des entrées correspondent :
jaune pour l’entrée vidéo composite, rouge (droite) et blanc (gauche) pour
l’entrée audio stéréo.
2. Utilisez un câble HDMI standard ou le câble audio-vidéo 3,5 mm vers RCA afin
de relier la sortie du Video 2 SD aux entrées d'un téléviseur ou d’un moniteur.
IMPORTANT : N’utilisez pas les sorties HDMI et audio-vidéo en même temps. Si
les deux sorties sont utilisées, seule la sortie audio-video fonctionnera. Afin de
pouvoir utiliser la sortie HDMI, vous devez débrancher les câbles HDMI et audio-
vidéo, puis rebrancher uniquement le câble HDMI.
3. Branchez le câble mini-USB au port mini-USB et à un adaptateur secteur ou un
port USB d’un ordinateur.
4. Lorsque toutes les connexions ont été faites correctement et que l’appareil est
sous tension, l’image de la source vidéo devrait s’afficher à l’écran.
14
Caractéristiques
1. Entrée vidéo : Utilisez un câble
composite vidéo standard pour relier
cette entrée à la sortie composite
vidéo d’un appareil de visionnement.
2. Entrée audio : Utilisez des câbles RCA
standards pour relier les entrées
gauche et droite aux sorties gauche et
droite de l’appareil de visionnement.
Veillez à ce que les couleurs
correspondent aux entrées (rouge/
rouge et blanc/blanc).
3. Sortie HDMI : Utilisez un câble HDMI standard pour relier ce port au port HDMI
d'un téléviseur ou d’un moniteur.
4. Sortie audio-vidéo : Utilisez le câble audio-vidéo 3,5 mm vers RCA fourni afin
de relier cette sortie aux entrées audio et vidéo d'un téléviseur ou d’un moniteur.
Important : N’utilisez pas les sorties HDMI et audio-vidéo en même temps.
5. Port mini-USB : Utilisez le câble mini-USB pour relier ce port à un adaptateur
secteur de 5 V. Vous pouvez également utiliser le câble mini-USB pour relier ce
port au port USB de votre ordinateur pour faire la gestion des fichiers et la mise
à jour du progiciel.
12
534
15
6. Lecteur de carte micro SD : Pour
enregistrer une vidéo, insérez une
carte micro SD dans ce lecteur
jusqu’à ce qu’un « clic » se fasse
entendre. Pour retirer la carte,
poussez doucement la carte jusqu'à
ce qu'elle s'éjecte.
Remarque : Les cartes micro SD
doivent être formatées en FAT32 ou
exFAT et doit avoir une capacité
maximale de 16 Go. Nous
recommandons également d’utiliser
une carte SD vide.
7. Rec/Data/Play : Cette touche permet
de lancer l’enregistrement. Appuyer
de nouveau sur la touche permet
d'arrêter l’enregistrement et de
sauvegarder le fichier. Maintenir la
touche enfoncer permet de commuter
entre le mode lecture, afin de
prévisionner le signal d’entrée avant
l’enregistrement, et le mode données,
pour connecter un ordinateur.
8. DEL d’alimentation : Cette DEL s’allume lorsque le Video 2 SD est sous
tension.
9. DEL d’enregistrement : Cette DEL s’allume lorsque le Video 2 SD est en cours
d’enregistrement.
6
7
9 8
16
Fonctionnement
Enregistrement vidéo
1. Veuillez suivre les consignes de la section Démarrage. Lorsque toutes les connexions ont été
faites correctement, l’image de la source vidéo devrait s’afficher à l’écran.
Remarque : Si aucune carte micro SD n'est insérée dans le lecteur, l’écran affiche No Card
Disk.
2. Appuyez sur la touche Rec/Data/Play. La DEL devient rouge et clignote afin d’indiquer que
l’enregistrement a commencé.
3. Appuyez à nouveau sur la touche Rec/Data/Play pour arrêter l’enregistrement. La DEL
d'enregistrement arrête de clignoter et l’écran affiche Saving File.
Remarque : Après 2 heures et 42 minutes d’enregistrement, le Video 2 SD sauvegarde
automatiquement le fichier et relance l’enregistrement dans un nouveau fichier.
Sauvegarde de fichiers
1. Utilisez le câble mini-USB fourni pour relier le port mini-USB du Video 2 SD à un port USB
d’un ordinateur.
2. Maintenez la touche Rec/Data/Play enfoncée pendant 3 secondes pour commuter en mode
données. Si connecté à un écran, l'écran affiche DATA et l’image d’un lecteur USB.
3. Vous pouvez maintenant accéder à la carte micro SD depuis votre ordinateur comme lecteur
externe.
4. Les fichiers sont automatiquement sauvegardés sur la carte micro SD avec des noms de
fichier par défaut. Vous pouvez copier ces fichiers sur votre disque dur interne afin de les
visionner avec un logiciel multimédia.
Vous pouvez également retirer la carte micro SD du Video 2 SD et l’insérer directement dans votre
ordinateur ou un lecteur de carte SD compatible.
17
18
Appendix (English)
Technical Specifications
Compatible Media Micro SD, < 16 GB
Supported File Systems FAT32, exFAT
Supported File Format .avi
Video Record Quality 480, 30 fps.
PAL: 720 x 576
NTSC: 720 x 480
9.3 MB/minute, 0.56 GB/hour
Connections Video Input: RCA composite
Audio Input: RCA stereo audio
Video Output: HDMI, 1/8"-to-RCA composite
Audio Output: HDMI, 1/8"-to-RCA stereo audio
Power Via USB (5 VDC, 1 A)
Dimensions
(width x depth x height)
3.2" x 3.0” x 0.9”
81 x 76 x 23 mm
Weight 0.15 lb.
70 g
Specifications are subject to change without notice.
19
Trademarks & Licenses
ION Audio is a trademark of ION Audio, LLC, registered in the U.S. and other countries. All other
product names, company names, trademarks, or trade names are those of their respective owners.
Table of contents
Languages:
