Multiple Nyx 330

Dansk

Montering af ere hoveder på Ø60 mm mast

Det forudsættes at masten er forboret med det aktuelle antal huller på max. 20 mm. Se evt. forslag til masteboringer nedenfor.

Åbn afskærmningen ved hjælp af en 5 mm umbraco-nøgle (A). Afskærmningen kan evt. trækkes helt af (i vandret position).

Afmonter reektoren (B).

Juster lygtehovedets position i forhold til hullet i masten og fastgør lygtehovedet ved hjælp af en 5 mm umbraco-nøgle.

Skub ledningen gennem forskruningen (C) ned gennem masten. Der skal være så meget ledning tilbage at stikket kan tilsluttes.

Fastspænd forskruningen og tilslut stikforbindelsen.

Isæt reektoren inden afskærmningen fastspændes igen (A), max tilspændingsmoment 1,5 Nm.

English

Mounting of multiple lanterns on 60 mm pole

In the following instruction it is presumed that the required number of holes of max 20 mm have been drilled in the pole. Suggestion for drilling below.

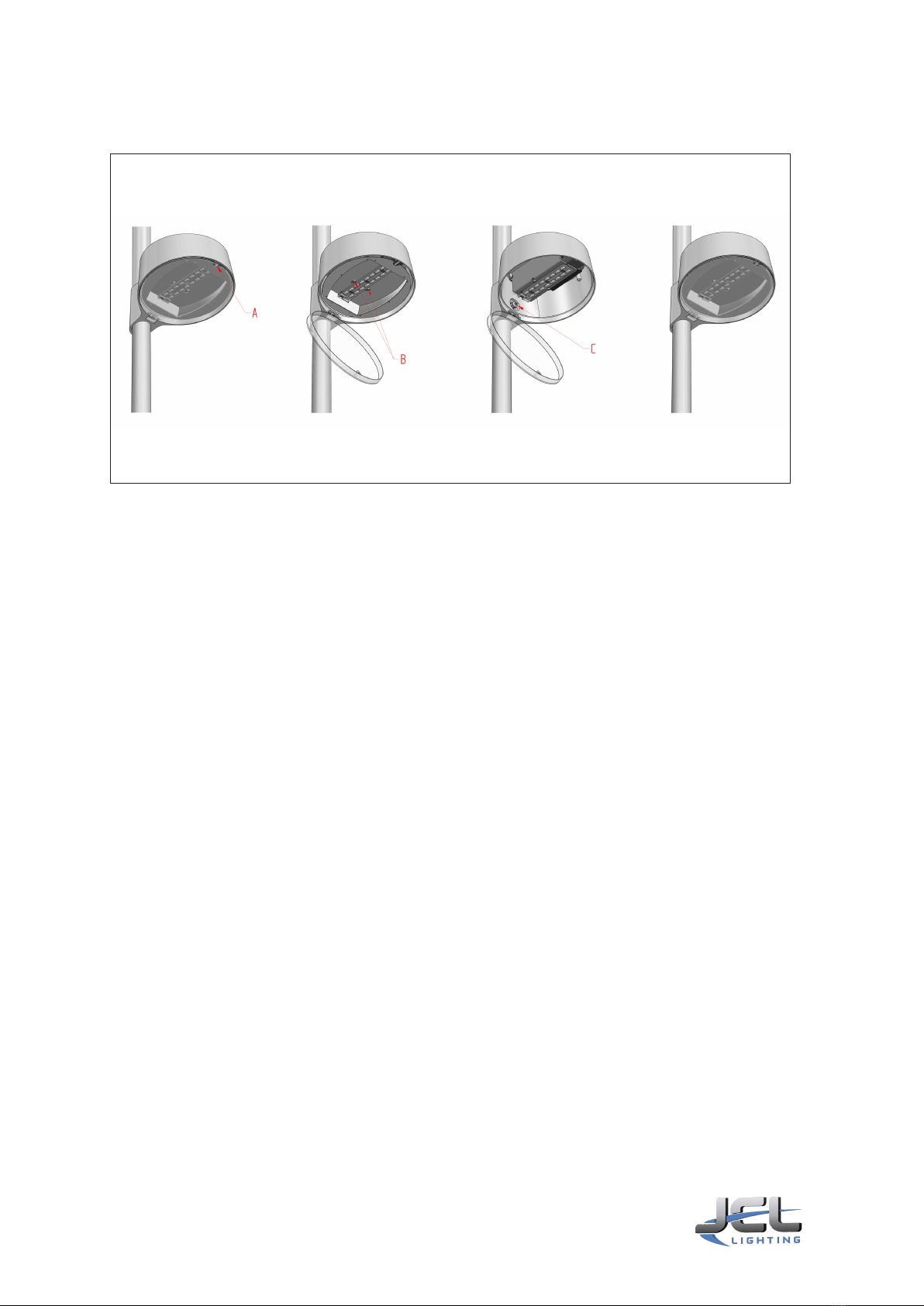

Open the screen by means of a 5 mm hex key (A). If required, the screen can be removed from its base in horizontal position.

Remove the reector (B).

Adjust the position of the lantern to t the hole in the pole and fasten it (B) by means of a 5 mm hex key.

Push the lead through the pole at the entrance (C). Leave enough lead to be able to connect the plug.

Fasten the entrance and connect the lead.

Remount the reector before fastening the screen again (A), max moment of force 1.5 Nm.

Deutsch

Montage von mehreren Leuchten auf Ø60 mm Mast

Voraussetzung der Anleitung unten ist ein Mast mit Bohrung von eins oder zwei Löchern von max 20 mm. Siehe evtl.Vorschlag zu Mastbohrung nächste Seite.
