Kenwood KNA-G431 User manual

TITLE
SIZE PART NO: REV:
SCALE Sht. Of
Dimensions and drawings for reference only. Drawings are not to scale.
SPECIFICATION
CONTROL
DRAWING
Revisions
Rev. Date Description ECO No.
A 1/x/08 Production Release – – – –
Specications
1. Description Product documentation, Kenwood KNA-G431 Installation Instructions (EN, ES, PT)
2. Size Trimmed: Width = 17” Height = 11”. Finished, Folded: Width = 8.5”, Height = 5.5”.
3. Tolerance ±0.0787” (±2 mm)
4. Pagination 12 pages
5. Material 100-lb wood free
6. Finish N/A
7. Color Black and white
8. Bindery Saddle-stitched
9. Folds One horizontal fold, as shown above
10. Electronic Artwork Shall conform to Garmin Archive 190-00834-05_0A.zip
11. Notes
CONFIDENTIAL
This drawing and the specications contained herein are the property
of Garmin Ltd. or its subsidiaries and may not be reproduced or used in
whole or in part as the basis for manufacture or sale of products without
written permission.
Garmin Ltd. or its subsidiaries
C/O Garmin International, Inc.
1200 E. 151st Street
Olathe, Kansas 66062 U.S.A.
Initials Date Kenwood KNA-G431 Install Instructions EN+2
Drawn By: IJF 1/x/08
A190-00834-05 A
Checked By:
Project Manager:
N/A
Approved By: 1 13
Files
The following les have been archived under the above ARCHIVE FILENAME.
File Name File Contents
190-00834-05_0A.indd InDesign CS2 for PC, Formatted manual
190-00834-05_0A_Spec.indd InDesign CS2 for PC, Document specication sheet
190-00834-05_0A.pdf Portable Document Format, Manual and specication sheet
Links Graphic les (eps, bmp, etc.)
Fonts Font les
Horizontal Fold
5.5”
17.0”
11.0”
FRONT
BACK
FRONT
8.5”
Final Folded
Dimensions:
Part number
Staples

Warning
Failure to avoid the following potentially hazardous situations could result in serious injury or re.
• Do not attempt to install or service the KNA-G431 by yourself. Installing or servicing the unit without training and experience in
electronic equipment and automotive accessories may be dangerous and could expose you to the risk of electric shock or other hazards.
• When extending ignition, battery, or ground wires, use automotive-grade wires or other wires with AWG 18 (0.75 mm
2
gauge) or
greater to prevent wire deterioration and damage to the wire coating.
• If the unit starts to emit smoke or strange smells, turn off the power immediately and consult your Kenwood dealer.
• Keep small articles (like screws or batteries) out of the reach of children. If any such object is accidentally swallowed, consult a doctor
immediately.
Caution
Failure to avoid the following potentially hazardous situations may result in injury or property damage.
• Make sure to ground the unit to the chassis of your vehicle.
• Secure all wiring with cable clamps or electrical tape. Insulate unconnected wires; do not allow any bare wiring to remain exposed.
• Do not let unconnected wires or terminals touch metal on the vehicle or anything else that can conduct electricity.
• Do not open the top or bottom covers of the unit.
• The KNA-G431 is not waterproof.
January 2008 Part Number 190-00834-05 Rev. A Printed in Taiwan
KNA-G431
GPS NAVIGATION SYSTEM INSTALLATION MANUAL
B54-4666-08

- 2 -
English

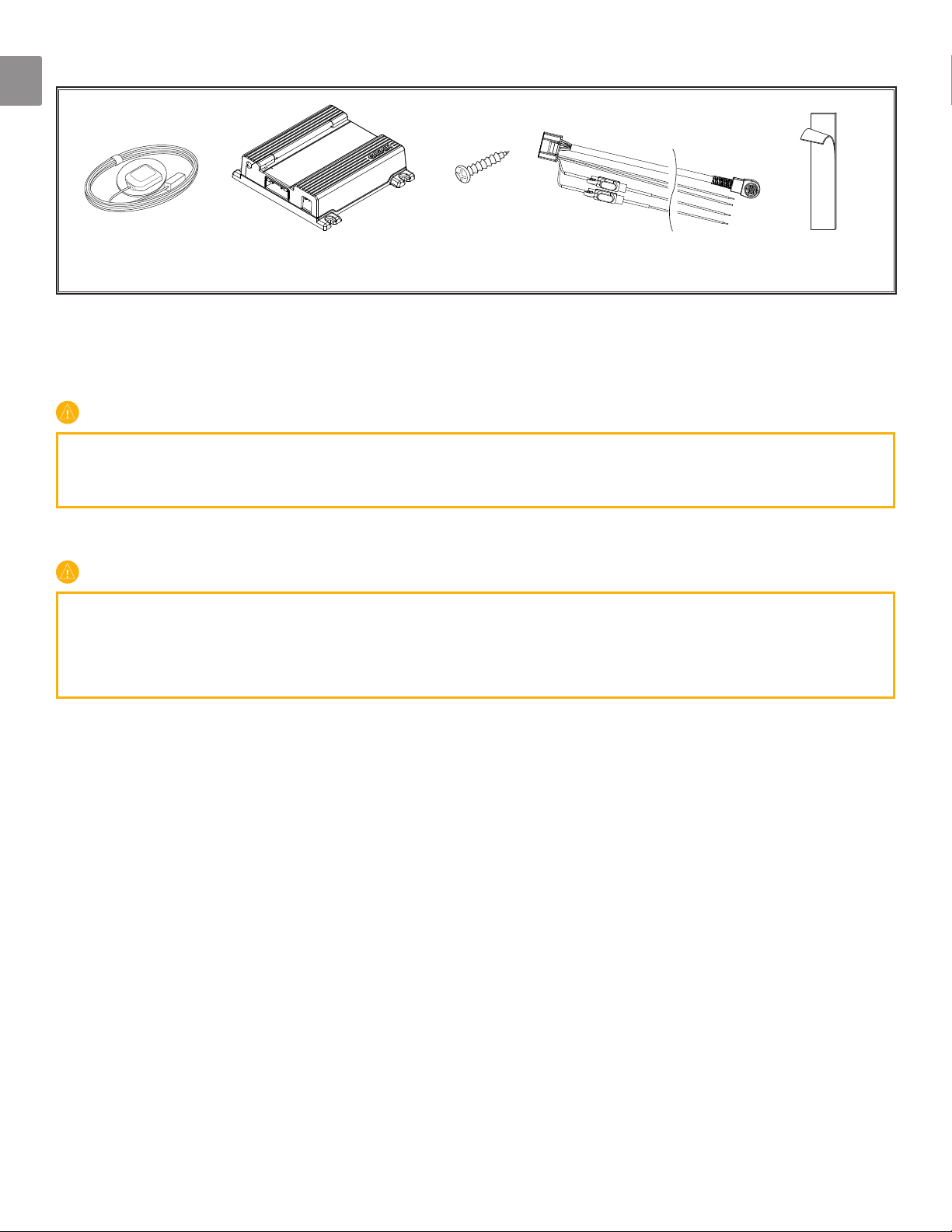

What’s Included
GPS antenna and
metal plate
main unit screws (4) wiring harness hook and loop
fasteners (2)
Installing the Main Unit
Use the screws or the hook and loop fasteners provided to mount the main unit in the vehicle. Select a location that allows you to
access the unit’s SD card slot. Be sure to place the unit horizontally (at) and secure it completely for best performance.
Caution
• Do not install the unit where it will be exposed to direct sunlight, excessive heat or humidity, dust, spills, or liquids. Use only the
screws provided. If you use the wrong screws, you could damage the unit.
• Check for cables or other parts underneath the oor mat before cutting the oor mat.
Installing the GPS Antenna
Caution
• Do not paint the antenna. This will impair or disable signal reception.
• Remove any object or accumulated snow, etc., from the top of the antenna. It will reduce reception strength.
• Do not pull the cord when removing the antenna or adjusting its position. This can cause a short or snap the wires.
• The permanent adhesive on the back of the metal plate is extremely difcult to remove after it is installed.
The GPS antenna can be installed either inside or outside the vehicle. It should be placed horizontally for best GPS reception.
The GPS antenna must have a clear view of the sky. If you install the antenna inside the vehicle, place it close to a window; GPS
signals can pass through glass but not through metal. Refer to the image on the next page for recommended places to install the
antenna. Place the GPS antenna on a metallic surface, such as the roof of your vehicle, for best reception. If a metallic surface is not
available, mount the GPS antenna to the enclosed metal plate. See the next page for further instructions.
Installing Optional Accessories
For information on installing the optional FM trafc receiver (such as the GTM 10), refer to the installation guide included with the
trafc receiver.

- 3 -
English

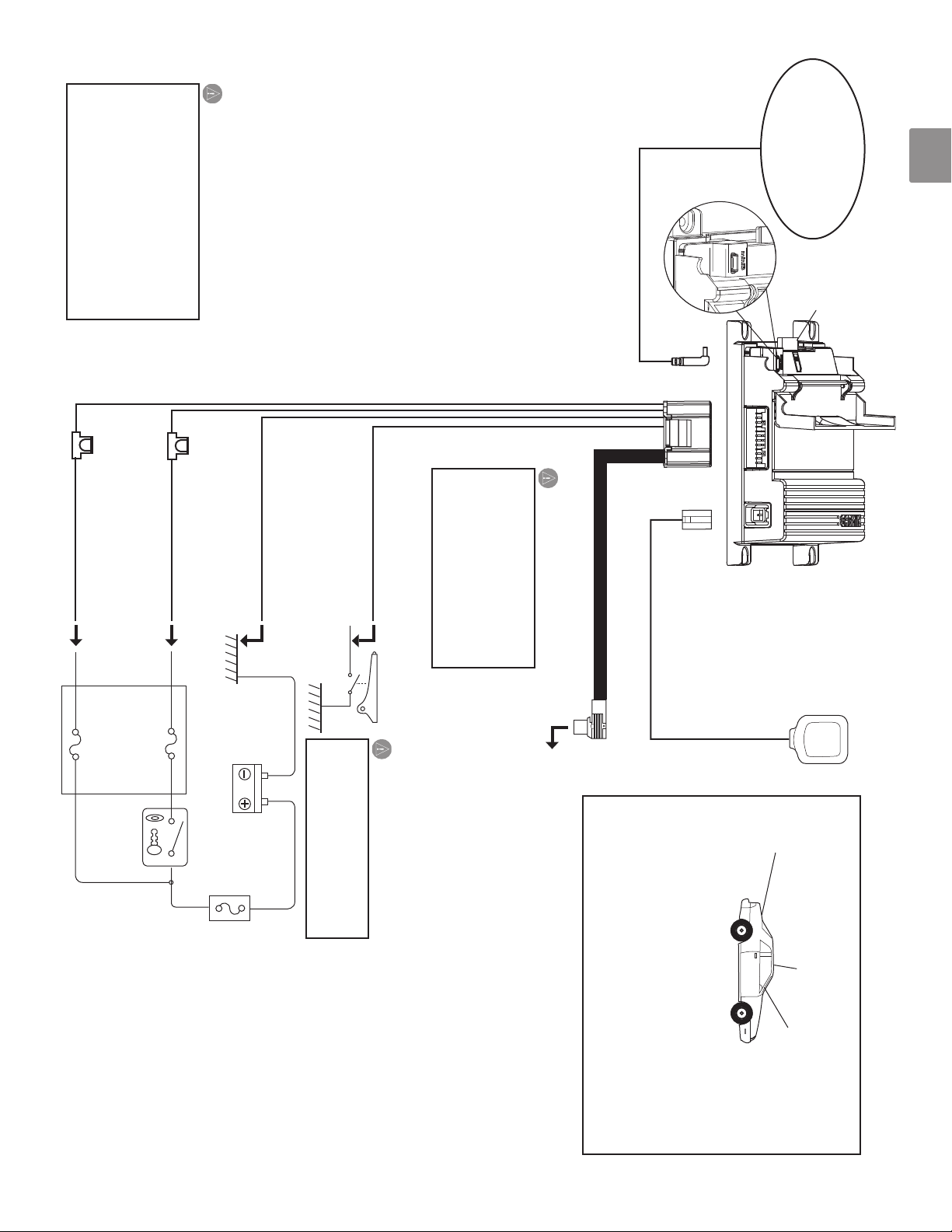

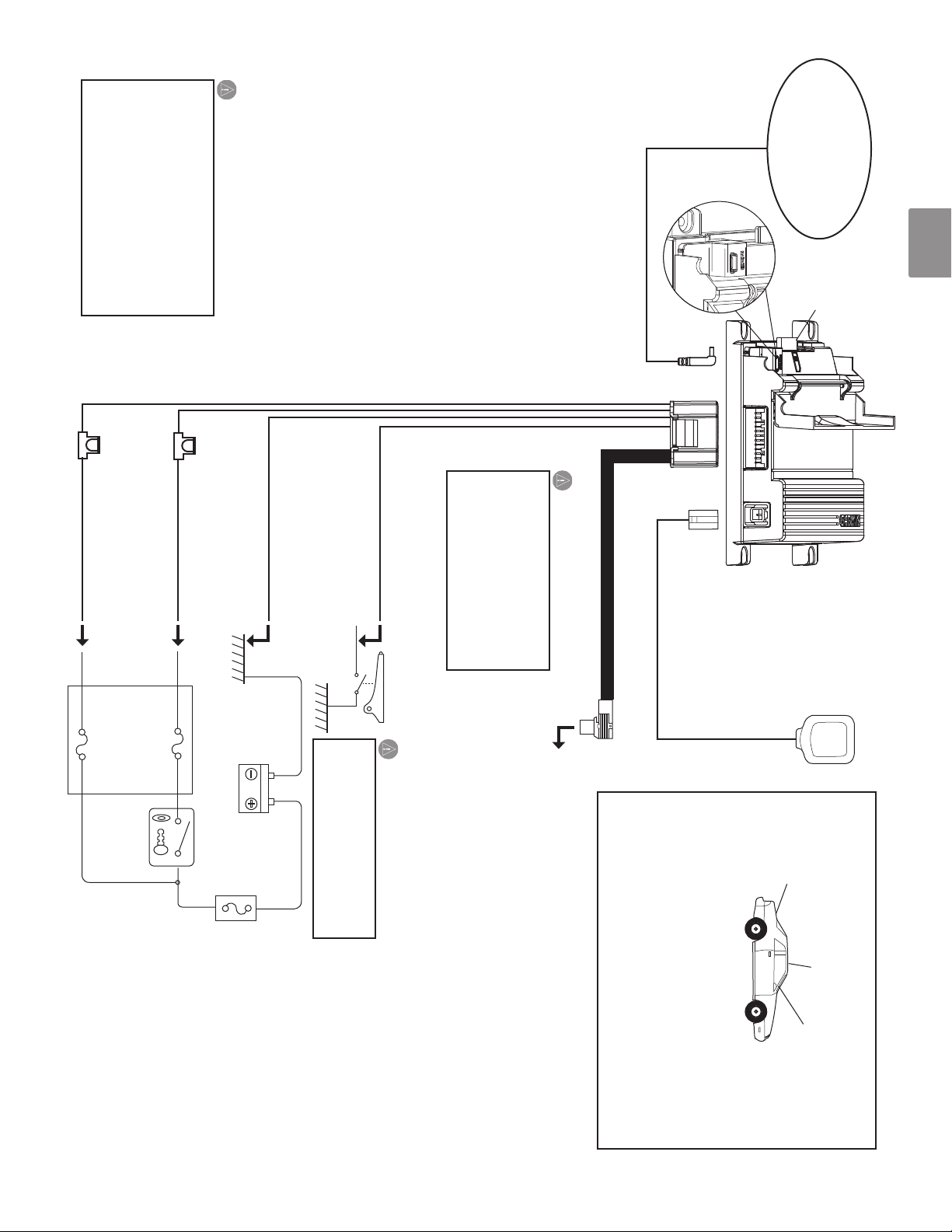

Red To ignition (12 V)
Yellow To battery (12 V)
Light green Black
Ignition key switch
Car fuse box
Car fuse box
(main fuse)
To vehicle chassis To parking brake detection switch
Optional accessory:
FM traffic receiver
To display unit (NAV I/F terminal)
GPS antenna
Do not connect the yellow wire lead directly to the vehicle battery. Connecting directly to the battery may cause the wire insulation to fail and may pose a risk of short circuit and electric shock.
WARNING
If your vehicle’s ignition does not have an ACC position, connect the ignition wires to a power source that can be turned on and off with the ignition key. If you connect the ignition wire to a power source with a constant voltage supply, as with battery wires, the vehicle’s battery may die.
CAUTION 2 A
2 A
Best (roof of vehicle)
Good (inside car on dashboard)
Better (trunk of vehicle)
Installing the GPS antenna
SD card
WARNING
Be sure to connect the parking brake wire to ensure safe navigation.
Steps to Install the KNA-G431 1. Remove the key from the vehicle’s ignition
and disconnect the negative battery cable.
2. Install the GPS antenna. Refer to the tips
on the previous page.
3. Connect the wiring harness to your vehicle
in the following order: ground, battery, ignition.
4. Connect the wiring harness to the
main unit.
5. Install the main unit. Refer to the tips on the
previous page.
6. Reconnect the negative battery cable.
To mount the GPS antenna inside your vehicle: 1. Clean your dashboard or other surface. 2. Peel the backing off of the adhesive on the bottom of the metal plate. 3. Pressthemetalplatedownrmlyonyourdashboardorother
mounting surface. You can bend the metal plate to conform to a curved surface, if necessary.
4. Place the GPS antenna on top of the metal plate.

- 4 -
English
Acquiring GPS Signals
The rst time you turn on the KNA-G431, you must wait while the system acquires satellite signals for the rst time. This process
could take up to several minutes. Make sure your vehicle is outdoors in an open area away from tall buildings and trees for fastest
acquisition. After the system acquires satellites for the rst time, it will acquire satellites quickly each time thereafter.
Changing the Fuses
If you need to replace a fuse on the red or yellow wires, make sure the wires are not touching to prevent a short circuit. Then replace
the old fuse with a new 2 Amp fuse.
Caution
When replacing a fuse, use only a new fuse with the prescribed rating. Using a fuse with the wrong rating may cause your unit
to malfunction. Disconnect the wire harness before replacing a fuse to prevent short circuits.
Specications
General
Operating Temperature: -15°C to 70°C
Storage Temperature: -40°C to 85°C
Operating Voltage: 9.5 V to 25 V
Current Consumption: 0.13 A typical at 13 V (Max 1.0 A at 13 V)
ACC off Current: 60 uA typical at 13 V
Dimensions: 30 mm H x 120 mm W x 117 mm L
Weight: 184 g
Map Storage: Internal non-removable memory and optional removable SD card (City Navigator™ map data)
Connectors: System/power,GPSantenna,SDcardslot,Mini-BforoptionalFMtrafcreceiver
Navigation
Receiver: SiRF STAR III high-sensitivity GPS receiver
Frequency: 1,575.42 MHz
Acquisition Times*:
Warm: < 1 second
Cold: < 38 seconds
AutoLocate®:< 45 seconds
*On average for a stationary receiver with an open sky view
Update Rate: 1/second, continuous
GPS Accuracy:
Position: < 10 meters, typical
Velocity: 0.05 meter/sec RMS
DGPS (WAAS) Accuracy:
Position: < 5 meters, typical
Velocity: 0.05 meter/sec RMS
Antenna: External GPS antenna requires metal surface 60 mm x 60 mm or larger, such as a car roof or the included metal
plate. A larger metal mounting surface improves GPS reception.

- 5 -
Advertencia
No evitar las siguientes situaciones de riesgo potencial puede provocar lesiones graves o incendios.
• No intente instalar o reparar la unidad KNA-G431 por su cuenta. La instalación o reparación de la unidad sin formación ni experiencia en
equipos electrónicos y accesorios de automoción puede resultar peligrosa y exponerle a descargas eléctricas u otros riesgos.
• Si extiende los cables de encendido, de la batería o de tierra, utilice cables de automoción con un grosor de 0,75 mm
2
(AWG 18 ) o
superior para evitar que se deterioren y se dañe el revestimiento de los mismos.
• Si nota que la unidad emite humos u olores extraños, desconecte inmediatamente la alimentación y consulte con su distribuidor
Kenwood.
• Mantenga los artículos pequeños (como tornillos o baterías) fuera del alcance de los niños. Si los injirieran accidentalmente, consulte
inmediatamente a un médico.
Precaución
No evitar las siguientes situaciones de riesgo potencial puede provocar lesiones o daños materiales.
• Asegúrese de conectar a tierra la unidad en una fuente de alimentación negativa CC de 12 V.
• Asegure todos los cables con abrazaderas para cables o cinta eléctrica. Aísle los cables no conectados. No deje ningún cable desnudo al
descubierto.
• No permita que los cables o los terminales sin conectar entren en contacto con partes metálicas del vehículo o cualquier otro elemento
que sea conductor de electricidad.
• No abra las cubiertas superior o inferior de la unidad.
• El dispositivo KNA-G431 no es resistente al agua.
KNA-G431
GPS NAVIGATION SYSTEM MANUAL DE INSTALACIÓN
B54-4666-08

- 6 -
Español
Elementos incluidos
Antena GPS y
placa metálica
unidad principal tornillos (4) arnés de
cableado
cierres de enganche
y giro (2)
Instalación de la unidad principal
Utilice los tornillos o los cierres de enganche y giro proporcionados para montar la unidad principal en el vehículo. Seleccione una
ubicación que le permita acceder a la ranura de la tarjeta SD de la unidad. Cerciórese de colocar la unidad en horizontal (sobre una
supercie plana) y de asegurarla completamente para conseguir un rendimiento óptimo.
Precaución
• No instale la unidad en lugares en los que esté expuesta a la luz directa del sol, a un calor o humedad excesivos, al polvo, a caídas o a
líquidos. Utilice únicamente los tornillos que se proporcionan. Si no lo hace, puede dañar la unidad.
• Compruebe los cables u otros elementos que se encuentren debajo de la alfombrilla antes de cortarla.
Instalación de la antena GPS
Precaución
• No pinte la antena. Se podría limitar o desactivar la recepción de la señal.
• Elimine la nieve o todo objeto que se encuentre encima de la antena ya que podrían reducir el nivel de recepción.
• Cuando quite la antena o esté ajustando la posición de la misma, no tire el cable. Podría provocar un cortocircuito o la rotura de los cables.
• El adhesivo de jación en la cara inferior de la placa metálica es muy difícil de quitar después de instalarla.
La antena GPS se puede instalar en el interior o el exterior del vehículo. Para conseguir una recepción óptima con el GPS, se debe
colocar en horizontal. La antena GPS debe tener una buena panorámica del cielo. Si instala la antena dentro del vehículo, colóquela
cerca de una ventana; las señales GPS pueden traspasar el cristal, pero no el metal. Consulte la imagen de la página siguiente para
saber los lugares en que se recomienda instalar la antena. Coloque la antena GPS en una supercie metálica, como el techo del
vehículo, para conseguir una recepción óptima. Si no hay disponible ninguna supercie metálica, instale la antena GPS en la placa
metálica que se incluye con la unidad. Consulte la siguiente página para obtener las instrucciones correspondientes.
Instalación de accesorios opcionales
Para ver información sobre la instalación del receptor FM Trafc opcional (como el modelo GTM 10), consulte la guía de
instalación que se incluye con el mismo.

- 7 -
Español
antena GPS
2 A
2 A
Accesorio opcional:
receptor FM Traffic
Instalación de la antena GPS
Mejor (maletero del vehículo)
Óptimo (techo del vehículo) Bueno
(en el salpicadero del automóvil)
Verde claro
Al conmutador de detección del freno de estacionamiento
Negro
Al chasis del vehículo
Amarillo A la batería (12 V)
A la unidad de visualización (terminal NAV I/F)
ADVERTENCIA
Asegúrese de conectar el cable del freno de estacionamiento para garantizar una navegación segura.
ADVERTENCIA
Caja de fusibles del automóvil (fusible principal)
Conmutador de la llave de encendido
Caja de fusibles del automóvil
No conecte el cable amarillo directamente a la batería del vehículo. Si lo hace puede provocar errores en el aislamiento del cable y correr el riesgo de que se produzcan cortocircuitos y descargas eléctricas.
PRECAUCIÓN
Si el encendido del vehículo no tiene posición ACC, conecte los cables de encendido a una fuente de alimentación que se pueda encender y apagar con la llave de encendido. Si conecta el cable de encendido a una fuente de alimentación con suministro de tensión continuo, como al utilizar cables de batería, puede agotar la batería del vehículo.
tarjeta SD
Rojo
Al encendido (12 V)
Pasos para instalar el dispositivo KNA-G431 1. Retire la llave de encendido del vehículo y
desconecte el cable del polo negativo de la batería.
2. Instale la antena GPS. Consulte las
sugerencias de la página anterior.
3. Conecte el arnés de cableado al vehículo
en el siguiente orden: tierra, batería, encendido.
4. Conecte el arnés de cableado a la unidad
principal.
5. Instale la unidad principal. Consulte las
sugerencias de la página anterior.
6. Vuelva a conectar el cable del polo
negativo de la batería.
Para instalar la antena GPS en el interior del vehículo: 1. Limpieelsalpicaderoolasuperciedondevayaainstalarlaantena. 2. Retire la protección del adhesivo de la cara inferior de la placa
metálica.
3. Presionelaplacametálicaparajarlaenelsalpicaderooencualquier
otrasuperciedondedeseeinstalarla.Siesnecesario,puededoblar
laplacametálicaparaqueseadapteaunasuperciecurva.
4. Coloque la antena GPS en la cara superior de la placa metálica.

- 8 -
Español
Obtención de señales GPS
Al realizar el primer encendido del dispositivo KNA-G431, debe esperar hasta que el sistema obtenga señales del satélite por
primera vez. Este proceso puede llevar varios minutos. Asegúrese de que el vehículo está situado en el exterior, en una zona abierta
y alejada de edicios y árboles de gran altura, para que la adquisición resulte más rápida. Una vez que el sistema ha adquirido los
satélites por primera vez, lo hará más rápido en las ocasiones sucesivas.
Cambio de los fusibles
Si debe reemplazar un fusible de los cables rojo o amarillo, asegúrese de que los cables no se tocan, pues podría provocar un
cortocircuito. A continuación, reemplace el fusible antiguo por uno nuevo de 2 amperios.
Precaución
Al reemplazar un fusible, utilice únicamente fusibles nuevos del tipo especicado. Si utiliza un fusible equivocado, puede provocar un
funcionamiento erróneo de la unidad. Desconecte el arnés de cableado antes de reemplazar un fusible para evitar cortocircuitos.
Especicaciones
Generales
Temperatura de funcionamiento: De -15°C a 70°C
Temperatura de almacenamiento: De -40°C a 85°C
Voltaje de funcionamiento: De 9,5 V a 25 V
Consumo eléctrico: 0,13 A (típico) a 13 V (Máximo de 1,0 A a 13 V)
ACC sin corriente: 60 uA (típica) a 13 V
Dimensiones: 30 mm (Al.) x 120 mm (An.) x 117 mm (L)
Peso: 184 g
Almacenamiento de mapas: MemoriainternanoextraíbleytarjetaSDextraíble
opcional (datos de mapas de City Navigator™precargados)
Conectores: Sistema/alimentación,antenaGPS,ranuradetarjetaSD,Mini-BparareceptoresFMTrafcopcionales
Navegación
Receptor: receptor GPS de alta sensibilidad SiRF Star III
Frecuencia: 1.575,42 MHz
Tiempos de adquisición*:
En caliente: < 1 seg.
En frío: < 38 seg.
AutoLocate®:< 45 seg.
*De media para un receptor inmóvil con una buena panorámica del cielo
Frecuencia de actualización: 1 vez por segundo, continuada
Precisión GPS: Posición: < 10 metros, típica
Velocidad: 0,05 metros/seg., valor RMS
Precisión DGPS (WAAS): Posición: < 5 metros, típica
Velocidad: 0,05 metros/seg., valor RMS
Antena: SideseainstalarunaantenaGPSenelexteriordelvehículo,deberáhacerloenunasuperciemetálica
con unas dimensiones de 60 mm x 60 mm o superiores, como el techo del vehículo o la placa metálica
queseincluyeconlaunidad.Cuantomayorsealasuperciedeinstalacióndelaantena,mejorserála
recepción GPS.

- 9 -
AVISO
A não prevenção das situações potencialmente perigosas enumeradas a seguir poderá provocar ferimentos graves ou incêndios.
• Não tente instalar ou reparar o KNA-G431 sozinho. A instalação e reparação da unidade sem formação e experiência no manejo de
equipamento eléctrico e acessórios para automóvel podem ser perigosas e expô-lo ao risco de choques eléctricos e outros acidentes.
• Quando aumentar o comprimento dos cabos de terra, bateria ou ignição, utilize cabos adequados para a utilização em automóveis ou
outros cabos de calibre 0,75 mm
2
(AWG 18) ou superior, de modo a evitar a deterioração dos cabos e os danos ao seu revestimento.
• Se a unidade começar a deitar fumo ou odores estranhos, desligue imediatamente a alimentação e consulte o seu
distribuidor.
• Mantenha os pequenos objectos (tais como parafusos ou pilhas) longe do alcance de crianças. Se algum destes objectos for
acidentalmente engolido, consulte um médico de imediato.
Atenção
A não prevenção das situações potencialmente perigosas enumeradas a seguir poderá provocar ferimentos ou danos à
propriedade.
• Certique-se de que liga a unidade a uma fonte de alimentação de 12 V CC.
• Fixe todos os cabos com grampo ou ta eléctrica. Isole os cabos não ligados; não permita que cabos descobertos permaneçam
expostos.
• Não permita que cabos ou terminais não ligados toquem em metal no veículo ou em qualquer outro objecto condutor de electricidade.
• Não retire a tampa superior ou inferior da unidade.
• O KNA-G431 não é impermeável.
KNA-G431
GPS NAVIGATION SYSTEM MANUAL DE INSTALAÇÄO
B54-4666-08

- 10 -
Português
Peças Incluídas
Antena GPS e
placa metálica
unidade
principal
parafusos (4) cablagem fechos de
abertura fácil (2)
Instalação da unidade principal
Utilize os parafusos ou fechos de abertura fácil fornecidos para montagem da unidade no veículo. Seleccione um local que lhe
permita aceder à ranhura de cartão SD da unidade. Certique-se de que coloca a unidade na posição horizontal e xe-a bem para
obter o melhor desempenho.
Atenção
• Não instale a unidade num local onde esteja exposta os raios directos do sol, a calor ou humidade excessivos, ao pó, derrames ou
líquidos. Apenas utilize os parafusos fornecidos. Se utilizar os parafusos incorrectos, poderá danicar a unidade.
• Verique a existência de cabos ou outras peças debaixo do revestimento do solo antes de cortá-lo.
Instalação da antena GPS
Atenção
• Não pinte a antena. Isso pode dicultar ou impedir a recepção dos sinais.
• Retire qualquer objecto próximo, neve acumulada, etc., do topo da antena. A intensidade do sinal recebido será reduzida.
• Não puxe pelo cabo ao retirar a antena ou quando ajusta a sua posição. Isto poderá causar um curto-circuito nos os ou o seu rompimento.
• O adesivo permamente na parte posterior da placa metálica é extremamente difícil de remover depois de ser instalado.
A antena GPS pode ser instalada no interior ou exterior do veículo. Deverá ser colocada na horizontal para garantir a melhor
recepção de dados GPS. O campo de visão (do céu) da antena GPS deverá estar desimpedido. Se a instalar no interior do veículo,
coloque-a junto à janela; os sinais GPS atravessam o vidro, mas não o metal. Consulte a imagem na página seguinte, referente
aos locais recomendados para instalação da antena. Coloque a antena GPS numa superfície metálica, tal como o tejadilho do seu
veículo, para melhor recepção. Se não tiver uma superfície metálica disponível, monte a antena GPS na placa metálica incluída.
Consulte a página seguinte para obter mais instruções.
Instalação dos acessórios opcionais
Para obter informação acerca da instalação do receptor FM de informação de trânsito (tal como o GTM 10), consulte o Manual de
Instalação fornecido com o receptor de informação de trânsito.

- 11 -
Português
Amarelo
Para bateria (12 V)
Vermelho
Para ignição (12 V)
Antena GPS
AVISO
AVISO
2 A
2 A
Melhor (mala do veículo)
Instalar a antena GPS
Acessório opcional: receptor FM de informação de trânsito
Ideal (telhado do veículo) Bom (dentro do
veículo, no painel de instrumentos)
Para unidade de visualização (terminal da Interface Nav.)
Certifique-se de que ligou o cabo do travão de estacionamento, de modo a garantir uma navegação segura.
Caixa de fusíveis do veículo (fusível principal)
Interruptor da chave de ignição
Caixa de fusíveis do veículo
Não ligue o cabo amarelo directamente à bateria do veículo. A ligação directa à bateria poderá provocar uma falha no isolamento do cabo e criar o perigo de curto- circuitos e choques eléctricos.
Se a ignição do seu veículo não apresentar uma posição ACC (acessório), ligue os cabos de ignição a uma fonte de alimentação que possa ser ligada e desligada com a chave de ignição. Se ligar o cabo de ignição a uma fonte de alimentação com uma fonte constante de tensão, por exemplo, os cabos da bateria, a bateria do veículo poderá deixar de funcionar.
Verde claro
Para interruptor de detecção do travão de estacionamento
Preto
Para o chassis do veículo
ATENÇÃO
cartão SD
Processo de Instalação do KNA-G431 1. Retire a chave da ignição do veículo e
desligue o cabo negativo da bateria.
2. Instale a antena GPS. Consulte as
indicações na página anterior.
3. Ligue a cablagem ao seu veículo na
seguinte ordem: terra, bateria, ignição.
4. Ligue os cabos à unidade principal. 5. Instale a unidade principal. Consulte as
indicações na página anterior.
6. Volte a ligar o cabo negativo da bateria.
Para montar a antena GPS no interior do veículo: 1. Limpe o painel de instrumentos ou outra superfície. 2. Retire o papel aderente do adesivo na parte inferior da chapa
metálica.
3. Pressionermementeachapametálicacontraopaineldesuperfície
ou qualquer outra superfície de montagem. Pode dobrar a chapa metálica para se adaptar a uma superfície curva, conforme necessário.
4. Coloque a antena GPS no topo da chapa metálica.

- 12 -
Português
Obtenção de Sinais GPS
Quando ligar o KNA-G431 pela primeira vez, deverá aguardar enquanto o sistema obtém sinais de satélite pela primeira vez. Este
processo poderá demorar vários minutos. Certique-se de que o seu veículo se encontra no exterior, numa área aberta, longe de
edifícios altos e árvores de modo a acelerar o processo. A partir da obtenção de sinais pela primeira vez, tal processo será muito
mais rápido.
Mudança dos Fusíveis
Se precisar de mudar um fusível nos cabos vermelho ou verde, certique-se de que os cabos não se tocam; deste modo, evita os
curto-circuitos. Em seguida, substitua o fusível por um fusível novo de 2 Amp.
Atenção
Quando mudar um fusível, utilize apenas um fusível com a potência indicada. A utilização de um fusível com a potência inadequada
poderá provocar o mal funcionamento da unidade. Desligue os cabos antes de mudar um fusível para evitar curto-circuitos.
Especicações
Gerais
Temperatura de funcionamento: -15°C a 70°C
Temperatura de armazenamento: -40°C a 85°C
Tensão de funcionamento: 9,5 V to 25 V
Consumo de corrente: 0,13 A (valor típico) a 13 V (Max. de 1,0 A a 13 V)
Intensidade da corrente com
circuito desligado: 60 uA (valor típico) a 13 V
Dimensões: 30 mm (A) x 120 mm (L) x 117 mm (C)
Peso: 184 g
Armazenamento dos Mapas: Memória interna não amovível e cartão SD removível
opcional (dados de mapa City Navigator™pré-carregados)
Conectores: Sistema/alimentação, antena GPS, ranhura de cartão SD, mini B para receptores FM de informação de
trânsito (opcionais)
Navegação
Receptor: receptor GPS SiRF Star III de elevada sensibilidade
Frequência: 1.575,42 MHz
Tempos de obtenção*:
A quente: < 1 seg.
A frio: < 38 seg.
AutoLocate®:< 45 seg.
*Em média, para um receptor estático com uma visão clara do céu
Taxa de actualização: 1/segundo, contínua
Precisão do GPS: Posição: < 10 metros, típica
Velocidade: RMS de 0,05 metros/seg.
Precisão do DGPS (WAAS): Posição: < 5 metros, típica
Velocidade: RMS de 0,05 metros/seg.
Antena: AntenaGPSexterna,requerumasuperfíciemetálicade60mmx60mmousuperior,talcomootejadilho
de um automóvel ou a chapa metálica incluída. Uma maior superfície de montagem metálica melhora a
recepção de GPS.
