Инструкция по установке иэксплуатации
Operation and Installation manual
Внимание!
Перед началом эксплуатации внимательно ознакомьтесь
снастоящим руководством!
КОНДИЦИОНЕРЫ КАССЕТНЫЕ
c универсальными наружными блоками
CASSETTE TYPE AIR CONDITIONERS
KC-Montaro II-18
KC-Montaro II-24
KC-Montaro II-36
KC-Montaro II-48
KC-Montaro II-60
Attention!
Please read the manual carefully before you operate the system.

Установленный срок службы оборудования — 7 лет
Air conditioner life is 7 years
СОДЕРЖАНИЕ
1. НАЗНАЧЕНИЕ КОНДИЦИОНЕРА .......................................................... 1
2. ОБЩИЕ ТРЕБОВАНИЯ.......................................................................... 2
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКОВ........................................ 3
4. УСЛОВИЯ ЭКСПЛУАТАЦИИ .................................................................. 5
5. УПРАВЛЕНИЕ........................................................................................ 6
6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ....................................................... 12
7. УСТАНОВКА ИМОНТАЖ.................................................................... 13
8. ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ .................................................. 25
9. ЭЛЕКТРИЧЕСКИЕ СХЕМЫ .................................................................. 52
10. ГАРАНТИЯ ИСЕРВИС ....................................................................... 58
CONTENTS
1. PURPOSE ............................................................................................ 27
2. SAFETY CAUTIONS .............................................................................. 28
3. SPECIFICATIONS.................................................................................. 29
4. OPERATION RANGE ............................................................................ 31
5. CONTROL ............................................................................................ 32
6. MAINTENANCE ................................................................................... 38
7. INSTALLATION ..................................................................................... 39
8. TROUBLESHOOTING ........................................................................... 51
9. WIRING DIAGRAMS ............................................................................ 52
10. WARRANTY AND SERVICE................................................................. 60

Настоящее руководство распространяется на кондицио-
неры сплит-систем KITANO c универсальными наружными
блоками. Кнаружному блоку может быть подключен кассет-
ный, канальный или напольно-потолочный внутренний блок
соответствующей производительности.
1. НАЗНАЧЕНИЕ КОНДИЦИОНЕРА
• Кондиционер предназначен для создания благоприятных
температурно-влажностных условий вжилых ислужебных
помещениях (коттеджах, офисах, т.п.).
• Функции кондиционера: охлаждение, нагрев, осушение и
очистка воздуха впомещении.
• Кондиционер автоматически поддерживает заданную тем-
пературу впомещении врежиме охлаждения, осушения,
нагрева.
• Кондиционер снабжен функцией включения/выключения
по таймеру.
• Управление кондиционером осуществляется выносным
проводным или дистанционным инфракрасным пультом
управления.
1

2
кассетные кондиционеры, серия Montaro II
2. ОБЩИЕ ТРЕБОВАНИЯ
Вцелях обеспечения гарантии безопасной идолговременной эксплуата-
ции, установка имонтаж кондиционеров должны проводиться специалис-
тами сервисной службы.
• Кондиционер должен подключаться ксети электропитания всоответствии с
техническими требованиями настоящего руководства, атакже справилами
устройства ибезопасной эксплуатации электроустановок.
• Подключение должно производиться через автоматический выключатель и
УЗО или сиспользование дифференциального автоматического выключателя
• Кондиционер должен быть надежно заземлен. Не допускается подключение
икасание заземляющего провода кводопроводным трубам, громоотводам,
телефонной линии.
• Кабель электропитания должен быть проложен взащитном кожухе
таким образом, чтобы он не подвергался механическому воздействию
(защемление, хождение по нему, установка посторонних предметов).
• Не допускается установка внутреннего блока вместах прямого попадания
воды, наличия большого количества пара.
• Кондиционер не должен устанавливаться взоне воздействия сильных
электромагнитных полей.
• Расстояние от блоков кондиционера до других электронных приборов
(телевизор, магнитофон ит.п.) должно быть не менее 1 м.
• Кондиционер должен быть установлен таким образом, чтобы обеспечить
свободный вход ивыход воздуха через вентиляционные жалюзи блоков,
атакже свободный доступ персонала при эксплуатации исервисном
обслуживании, сучетом норм техники безопасности.
• Не открывайте защитные панели ирешетки кондиционера во время работы
ине вставляйте пальцы идругие предметы врешетки.
• Приизвлечениифильтровдлячисткиобязательноотключитеэлектропитание.
• Блокикондиционераустанавливатьнадостаточнопрочной,обеспечивающей
надежное крепление, способной выдержать вес блоков стене или опоре.
• При выборе места установки следует избегать размещения блоков вблизи
нагревательных приборов, прямого воздействия солнечного света.
• Не размещать кондиционер вблизи печей, бойлеров ит.п., атакже вблизи
агрегатов, где возможна утечка горючих взрывоопасных газов.

3
Модель
KC-Montaro II
-18
KC-Montaro II
-24
KC-Montaro II
-36
Производительность холод Вт 5300 7500 10800
тепло Вт 5900 8200 12500
Потребляемая
мощность
холод Вт 1649 2371 3593
тепло Вт 1735 2192 3409
EER Вт/Вт 3.21 3.16 3.01
COP Вт/Вт 3.40 3.74 3.67
Расход воздуха м3/ч800 1400 1700
ВНУТРЕННИЙ БЛОК
KC-Montaro II
-18 /I
KC-Montaro II
-24 /I
KC-Montaro II
-36 /I
Источник электропитания ф/В/Гц 1/220–240/50
Уровень шума дБ(A) 34/38/41 37/41/43 41/43/45
Диаметр дренажной трубы мм 32 32 32
Габаритные размеры (ШxВxГ)мм 575×575×260 830×830×230 830×830×290
Размеры блока вупаковке (ШxВxГ)мм 725×725×300 950×950×250 950×950×320
Вес блока нетто/брутто кг 18.5/22.6 24/29.2 30/35.5
Габ. размеры панели (ШxВxГ)мм 650×30×650 950×45×950 950×45×950
Размеры панели вупак. (ШxВxГ)мм 760×100×760 1035×90×1035 1035×90×1035
Вес панели нетто/брутто кг 2.5/4.5 5.9/8.3 5.9/8.3
НАРУЖНЫЙ БЛОК
KC II-18/O KC II-24/O KC II-36/O
Источник электропитания ф/В/Гц 1/220–240/50 3/380–415/50
Уровень шума дБ(A) 49/52 51/54 55/58
Габаритные размеры (ШxВxГ)мм 780×290×605 900×310×650 900×805×360
Размеры вупаковке (ШxВxГ)мм 883×412×653 1015×425×720 1031×835×447
Вес нетто/брутто кг 38/42 51/55 78/87
Параметры фреоновой трассы
Фреон
R410A
Заправка хладагентом кг 1.5 2.0 2.1
Макс. длина фреоновой трассы м 25 30 30
Макс. перепад высот м/ублоками м 15 15 20
Диаметр
соединительных труб
жидкость мм 6.35 9.52
12.7
газ мм 12.70 15.88 19.05
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКОВ
Втаблице приведены данные для температурных условий всоответствии сISO 5151-94:
— режим охлаждения внутри 27 °С(DB)/19 °C (WB), снаружи 35 °С(DB)/24 °C (WB)
— режим нагрева внутри 20 °С(DB)/15 °C (WB), снаружи 7 °С(DB)/6 °C (WB)

4
кассетные кондиционеры, серия Montaro II
Втаблице приведены данные для температурных условий всоответствии сISO 5151-94:
— режим охлаждения внутри 27 °С(DB)/19 °C (WB), снаружи 35 °С(DB)/24 °C (WB)
— режим нагрева внутри 20 °С(DB)/15 °C (WB), снаружи 7 °С(DB)/6 °C (WB)
Модель KC-Montaro II-48 KC-Montaro II-60
Производительность холод Вт
14 400 17 500
тепло Вт 16 400 19 350
Потребляемая
мощность
холод Вт
4 474 5 495
тепло Вт 4 901 5 501
EER Вт/Вт 3.22 3.18
COP Вт/Вт 3.35 3.52
Расход воздуха м3/ч 1700 1900
ВНУТРЕННИЙ БЛОК KC-Montaro II-48/I KC-Montaro II-60/I
Источник электропитания ф/В/Гц 1/220 – 240/50
Уровень шума дБ(A) 41/43/45 43/44/47
Диаметр дренажной трубы мм 32 32
Габаритные размеры (ШxВxГ)мм 830×830×290 830×830×290
Размеры блока вупаковке (ШxВxГ)мм 950×950×320 960×960×320
Вес блока нетто/брутто кг 30/35.2 30.5/35.9
Габ. размеры панели (ШxВxГ)мм 950×45×950 950×45×950
Размеры панели вупак. (ШxВxГ)мм 1035×90×1035 1035×90×1035
Вес панели нетто/брутто кг 5.9/8.3 5.9/8.3
НАРУЖНЫЙ БЛОК KC II-48/O KC II-60/O
Источник электропитания ф/В/Гц
3/380 – 415/50
Уровень шума дБ(A) 57/60 57/60
Габаритные размеры (ШxВxГ)мм 1250×940×340 1250×940×340
Размеры вупаковке (ШxВxГ)мм 1365×1030×430 1365×1030×430
Вес нетто/брутто кг 98/108 103/112
Параметры фреоновой трассы
Фреон
R410A
Заправка хладагентом кг 3.5 3.7
Макс. длина фреоновой трассы м 50 50
Макс. перепад высот м/ублоками м 30 30
Диаметр
соединительных труб
жидкость мм
12.7 12.7
газ мм 19.05 19.05

5
4. УСЛОВИЯ ЭКСПЛУАТАЦИИ
Эксплуатацию кондиционера следует производить всоответствии с
требованиями настоящей инструкции.
Параметры электропитания кондиционера — всоответствии стаблицей:
Тип блока 1-фазный 3-фазный
Рабочее напряжение, В220 ÷ 240 380
Допустимый диапазон
напряжений, В198 ÷ 254 342 ÷ 418
Частота, Гц 50 50
Режим работы Температура
наружного воздуха
Температура внутреннего
воздуха, °С
Охлаждение
– 10 °С – +43 °C 16 °C – 30 °C
Обогрев
– 7 °С – +24 °С16 °C – 30 °C
Температурный диапазон эксплуатации — всоответствии стаблицей:

6
кассетные кондиционеры, серия Montaro II
5. УПРАВЛЕНИЕ
Управление кондиционером осуществ-
ляется спомощью инфракрасного дистанци-
онного пульта управления.
Проводной пульт управления предлага-
ется вкачестве опции.
№ Кнопка Назначение
1▲Увеличение заданной температуры или времени на одну
единицу
2▼Уменьшение заданной температуры или времени на одну
единицу
3 ON/OFF Включение ивыключение кондиционера
4FAN
Регулирование скорости вращения вентилятора внутреннего
блока (авто, низкая, средняя, высокая)
5 TIMER Включение ивыключение таймера
6 SLEEP* Включение иотключение функции сна
7ECO
При нажатии этой кнопки врежиме охлаждения кондиционер
будет обеспечивать температуру воздуха впомещении на 2°С
выше заданной, врежиме обогрева – на 2°Сниже заданной.
8 MODE Выбор режима работы кондиционера (охлаждение, осушение,
вентиляция, обогрев, автоматический)
9 TURBO*
При нажатии этой кнопки: врежиме охлаждения устанавливается
минимальное значение заданной температуры 16°С, врежиме
обогрева устанавливается максимальное значение заданной
температуры 31°С.
10 SWING* Включение иотключение автоматического качания жалюзи
11 DISPLAY Включение ивыключение подсветки дисплея
12 HEALTHY* Включение ивыключение функции ионизации
* Данные функции присутствуют не во всех моделях
5.1. Инфракрасный пульт управления
Описание кнопочной панели пульта пред-
ставлено втаблице.

7
Инструкция по установке иэксплуатации
* Вкондиционерах кассетного типа серии Montaro II данные функции отсутствуют.
5.1.1. Индикация на ЖК-дисплее инфракрасного пульта управления
№ Индикация Описание
1Индикация при автоматическом режиме работы
2Индикация работы врежиме охлаждения
3Индикация работы врежиме осушения
4Индикация работы врежиме вентиляции
5Индикация работы врежиме обогрева
6Включена функция энергосбережения
8Индикация заданной температуры/времени
9Активирована функция включения/выключения
кондиционера по таймеру
10 Уровень заряда батареи
11 Скорость вращения вентилятора
12 Включена функция сна*
13 Включена функция ионизации*
14 Включен режим качания вертикальных жалюзи*
15 Включен режим качания горизонтальных
жалюзи
16 Включена функция Турбо*

8
кассетные кондиционеры, серия Montaro II
5.2. Проводной пульт управления
(опция)
№ Кнопка Описание
0-Приемник сигнала от беспроводного пульта
1-Индикатор подключения пульта ксети электропитания
2Включение ивыключение кондиционера
3Подтверждение настройки
4 HOUR Установка часа (для часов или таймера)
5 WEEK Установка дня недели
6 MIN Установка минуты (для часов или таймера)
7Установка времени включения ивыключения
кондиционера по таймеру
8
9Включение/отключение зонального управления
10 Зональное управление
11 Увеличение заданной температуры
12 Уменьшение заданной температуры
13 /
Выбор режима работы кондиционера (охлаждение,
осушение, вентиляция, обогрев, автоматический)
14 Настройка скорости вращения вентилятора внутр. блока
15 Настройка таймера
16 Настройка
17 Запрос температур

9
Инструкция по установке иэксплуатации
5.2.1. Индикация на ЖК-дисплее проводного пульта управления
№ Обозначение
1Автоматический режим работы блока
2Режим охлаждения
3Режим осушения
4Режим обогрева
5Режим вентиляции
6Активирован таймер
7Количество таймеров, установленных для одного дня
8 «ON» – включение / «OFF» – выключение кондиционера по таймеру
9День недели
10 Время (часы иминуты)
11 Функция подогрева горячей воды*
12 Заданная температура
13 Направление воздушного потока
14 Скорость вращения вентилятора
15 Активировано зональное управление
16 Зоны
17 Ошибка или неисправность
18 Индикация врежиме запроса
19 Кнопочная панель пульта разблокирована
20 Кнопочная панель пульта заблокирована
* Вкондиционерах кассетного типа серии Montaro II данные функции отсутствуют.

10
кассетные кондиционеры, серия Montaro II
5.2.2. Порядок управления спомощью проводного пульта
5.2.2.1. При подаче электропитания на пульт впервый раз на ЖК-дисплее
пульта на 2 секунды отобразится вся возможная индикация. Впоследствии после
подачи электропитания на дисплей будет выводиться индикация всоответствии с
настройками работы блока до отключения электропитания.
5.2.2.2. Кондиционер включается вработу нажатием кнопки . При этом
загорится индикатор питания ина ЖК-дисплее пульта отобразятся настройки
текущего состояния системы. Чтобы выключить кондиционер, нажмите кнопку
еще раз. Вслучае отключения ипоследующего возобновления подачи
электропитания кондиционер будет работать стеми же параметрами, что идо
отключения.
5.2.2.3. Выбор режима работы кондиционера производится спомощью кнопки
. Скаждым нажатием кнопки режим работы кондиционера изменяется в
следующей последовательности:
Автоматический – Охлаждение – Осушение – Вентиляция – Обогрев – Автоматический
Врежимах охлаждения иобогрева заданная температура устанавливается в
диапазоне 16 - 31°С, скорость вращения вентилятора может быть низкой, средней,
высокой иавтоматической.
Врежиме вентиляции заданная температура не регулируется, скорость
вращения вентилятора может быть низкой, средней, высокой иавтоматической.
Врежиме осушения заданная температура составляет 26°Сине может быть
изменена, вентилятор внутреннего блока вращается постоянно снизкой скоростью.
5.2.2.4. Врежимах охлаждения иобогрева регулирование заданной
температуры осуществляется спомощью кнопок и. Заданную температуру
можно установить вдиапазоне 16-31°С.
5.2.2.5. Регулирование скорости вращения вентилятора осуществляется с
помощью кнопки . Врежиме осушения регулирование скорости вращения
вентилятора невозможно, вентилятор постоянно вращается снизкой скоростью.
5.2.2.6. Спомощью кнопки осуществляется запрос температур воздуха
впомещении (Т1), выходной трубы теплообменника внутреннего блока (Т2),
теплообменника наружного блока (Т3). Если не совершать никаких действий
втечение 10 секунд на дисплей автоматически будет возвращена индикация
заданной температуры.
5.2.2.7. При нажатии кнопки на ЖК-дисплее пульта будет гореть индика-
ция имигать индикация «А». При повторном нажатии кнопки индикация
погаснет икондиционер впомещении Абудет отключен. Когда включено
зональное управление, можно выбрать требуемое помещение спомощью

11
Инструкция по установке иэксплуатации
кнопок и(при этом на дисплее будет мигать индикация соответствующего
помещения). Если при зональном управлении во всех помещениях, кроме одного,
кондиционеры отключены, впоследнем помещении кондиционер не может
быть отключен. После окончания необходимо сохранить настройки зон нажатием
кнопки .
5.2.2.8. Настройка таймера:
После нажатия кнопки на ЖК-дисплее пульта управления начнет мигать
индикация дня недели, часа иминуты. Нажмите кнопку MIN, HR или WEEK ис
помощью кнопок иустановите, соответственно, требуемую минуту, час или
день недели. После окончания настройки нажмите кнопку , чтобы сохранить
настройки.
Чтобы включение ивыключение кондиционера по таймеру осуществлялось
корректно, требуется правильно установить текущее время.
Проводной пульт управления позволяет установить три таймера втечение
одного дня. Включение или выключение кондиционера по таймеру может быть
установлено на следующие 7 дней.
Время таймера не может иметь значение 00:00, время двух установленных
таймеров не может совпадать.
Если для одного дня устанавливается три таймера, время включения и
выключения кондиционера по таймеру 2 не может быть раньше, чем по таймеру
1, авремя включения ивыключения по таймеру 3 не может быть раньше, чем по
таймеру 2.
Порядок настройки таймера:
1) Нажмите иудерживайте втечение 5 секунд кнопку . Индикация
начнет мигать.
2)Нажмите кнопку WEEK испомощью кнопок ▲и▼выберите день недели.
Для подтверждения выбора нажмите кнопку .
3) Спомощью кнопок ▲и▼выберите требуемый период работы
кондиционера втечение дня инажмите кнопку для подтверждения.
4) Нажмите кнопку ▲. На дисплее пульта будет мигать индикация TIMER ON
иTIMER OFF.
5) Спомощью кнопок ▲или ▼выберите включение или выключение
кондиционера по таймеру (при этом будет мигать индикация TIMER ON или TIMER
OFF, соответственно).
6) Нажмите кнопку HOUR или MIN испомощью кнопок ▲и▼установите
требуемый час иминуту. Нажмите кнопку , чтобы подтвердить настройку.
После этого настройка таймера для этого дня будет завершена.
7) Повторите процедуры 2-6, чтобы установить таймер для других дней.

12
кассетные кондиционеры, серия Montaro II
8) Снова нажмите иудерживайте втечение 5 секунд кнопку , чтобы
сохранить настройку всех таймеров.
9) Если необходимо отключить все ранее настроенные таймеры, одновременно
нажмите кнопки HOUR иMIN.
10) Если необходимо включить все ранее настроенные таймеры, снова
одновременно нажмите кнопки HOUR иMIN.
11) Нажмите иудерживайте втечение 5 секунд кнопку WEEK, чтобы удалить
все предыдущие настройки таймеров.
12) Если впроцессе настройки таймера втечение 10 секунд не будет нажата ни
одна кнопка, настройка автоматически будет завершена.
13) Таймер, установленный спомощью инфракрасного пульта, будет иметь
приоритет перед таймером, установленным спомощью проводного пульта. С
помощью инфракрасного пульта управления может быть установлен только один
таймер для одного дня.
5.2.2.9. Для блокировки кнопочной панели пульта управления одновременно
нажмите кнопки иHOUR. При этом будут недоступны все кнопки, кроме .
Нажмите кнопки иHOUR еще раз, чтобы отменить блокировку.
6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Не храните ине используйте вблизи блока легковоспламеняющиеся,
взрывоопасные, ядовитые идругие опасные вещества иматериалы.
Вслучае появления неприятных запахов, например, запаха гари, немедленно
отключите электропитание блока.
Не засовывайте пальцы идругие предметы вотверстия для входа ивыхода
воздуха. Это опасно.
Не вставайте на блок ине помещайте на него другие предметы.
Не допускайте детей кработе скондиционером.
При подключенном электропитании не касайтесь блока мокрыми руками. Это
может привести кпоражению электрическим током.
Для обеспечения нормальной ибезотказной работы необходимо
своевременное техническое сервисное обслуживание, которое осуществляется
специалистами авторизованных сервисных центров.
Нейлоновые фильтры внутреннего блока должны своевременно очищаться
от загрязнений. На время очистки блока или замены фильтра отключайте блок от
сети электропитания. Фильтр вынимается из блока ипромывается водой слегким
моющим раствором.
Дренажная трубка должна периодически очищаться внутри иобеспечивать
беспрепятственный отвод конденсата.

13
Инструкция по установке иэксплуатации
Отключайте блок от сети электропитания, если он не будет эксплуатироваться в
течение долгого времени. После длительного периода простоя необходимо:
а) проверить, не заблокированы ли входные ивыходные воздушные отверстия.
б) проверить надежность заземления кондиционера.
в) проверить правильность установки воздушных фильтров иих чистоту.
После окончания сезона работы необходимо отключить источник питания,
снять иочистить воздушные фильтры, очистить блоки от пыли.
7. УСТАНОВКА ИМОНТАЖ
7.1. Установка наружного блока
7.1.1. Требования при установке наружного блока
• Установка кондиционера должна производиться всоответствии слокальными
ифедеральными стандартами.
• От качества установки напрямую зависит производительность кондиционера.
Установка итестовый запуск должны производиться профессиональными
монтажниками всоответствии стребованиями инструкции по монтажу.
• Блок должен устанавливаться
на твердом иустойчивом
основании, способном выдер-
жать его вес. Поверхность
установки должна быть строго
горизонтальной.
• Вместе установки блока
должно быть достаточно
пространства для монтажа и
технического обслуживания.
• Отверстие для выхода воздуха
не должно обдуваться сильным
ветром.
• Блок должен быть установлен
на некотором расстоянии от
ограждающих конструкций.
Минимально допустимые рас-
стояния до ограждающих кон-
струкций показаны на рисунке.

14
кассетные кондиционеры, серия Montaro II
• Вместе установки блока не должно быть препятствий для свободного движения
воздуха.
• Устанавливайте наружный блок недалеко от внутреннего, чтобы
минимизировать длину соединительных труб иколичество отводов.
• Блок не должен устанавливаться вместах, где втечение долгих периодов
повышена температура или влажность воздуха.
• Блок не должен устанавливаться близи окон или между ограждающими
конструкциями, чтобы предотвратить проникновение шума впомещение.
7.1.2. Габаритные иустановочные размеры наружных блоков
На рис. 7.1.2(а) указаны габаритные иустановочные размеры наружных блоков
KC II-18/O, KC II-24/O иKC II-36/O.
На рис. 7.1.2(б) указаны габаритные иустановочные размеры наружных блоков
KC II-48/O иKC II-60/O.
Значения габаритных иустановочных размеров наружных блоков приведены
втаблице 7.1.2.
Рис. 7.1.2(а)

15
Инструкция по установке иэксплуатации
Таблица 7.1.2
Модель ABCDE
KC II-18/O 605 780 290 520 330
KC II-24/O 650 900 310 623 359
KC II-36/O 805 900 360 570 398
KC II-48/O 1250 940 340 600 376
KC II-60/O 1250 940 340 600 376
Рис. 7.1.2(б)

16
кассетные кондиционеры, серия Montaro II
7.2. Установка внутреннего блока
7.2.1. Требования при установке внутреннего блока
• Вместе установки блока не должно быть препятствий для свободного движения
воздуха.
• Устанавливайте блок таким образом, чтобы не возникло осложнений сотводом
конденсата от блока.
• Устанавливайте блок вместах, где до него не смогут добраться дети.
• Блок должен устанавливаться на твердом иустойчивом основании, способном
выдержать его вес. Поверхность установки должна быть строго горизонтальной.
• Вместе установки блока должно быть достаточно пространства для монтажа и
технического обслуживания.
• Устанавливайте блок на расстоянии не менее 1 метра от телевизора идругих
электроприборов.
• Устанавливайте блок таким образом, чтобы не возникло сложностей сзаменой
фильтра.
• Блок должен быть установлен на некотором расстоянии от ограждающих
конструкций. Минимально допустимые расстояния до ограждающих
конструкций показаны на рисунке 7.2.1.
Сверху (В)Не менее 5 см
Сбоку (С)Не менее 100 см
Рис. 7.2.1

17
Инструкция по установке иэксплуатации
7.2.2. Габаритные иустановочные размеры внутренних блоков
KC-Montaro II-18/I
KC-Montaro II-24/I

18
кассетные кондиционеры, серия Montaro II

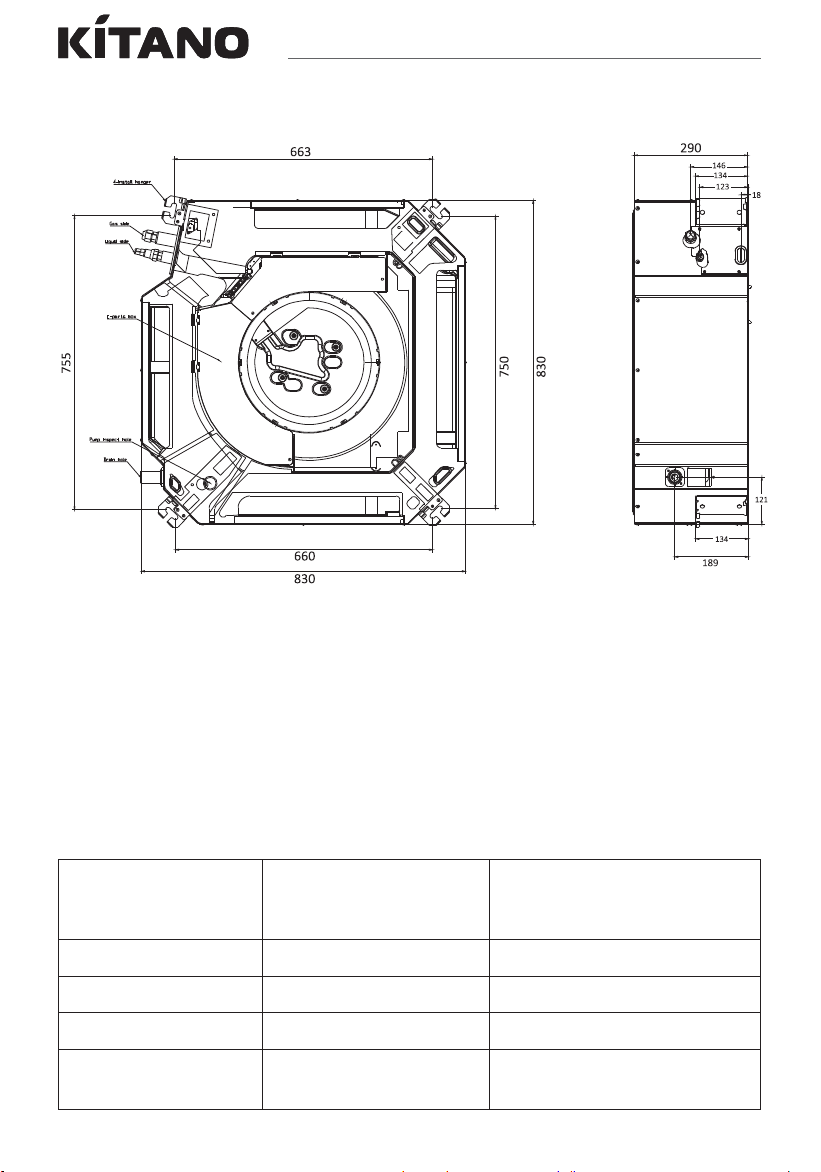

KC-Montaro II-36/I, KC-Montaro II-48/I , KC-Montaro II-60/I
7.3 Монтаж фреоновой трассы
7.3.1. Параметры фреоновой трассы
Взависимости от взаимного расположения наружного ивнутреннего блоков
длина соединительных труб может быть различной. Чем больше длина фреоновой
трассы, тем больше требуется хладагента, поэтому длина трассы должна быть как
можно меньше. Максимальная длина фреоновой трассы для блоков различной
производительности приведена втаблице:
Модель Максимальная длина
фреоновой трассы, м
Максимальный перепад
высот между наружным и
внутренним блоками, м
KC-Montaro II-18 25 15
KC-Montaro II-24 30 15
KC-Montaro II-36 30 20
KC-Montaro II-48
KC-Montaro II-60 50 30
