Klimat K7 Operating instructions

klimatfabriken.se

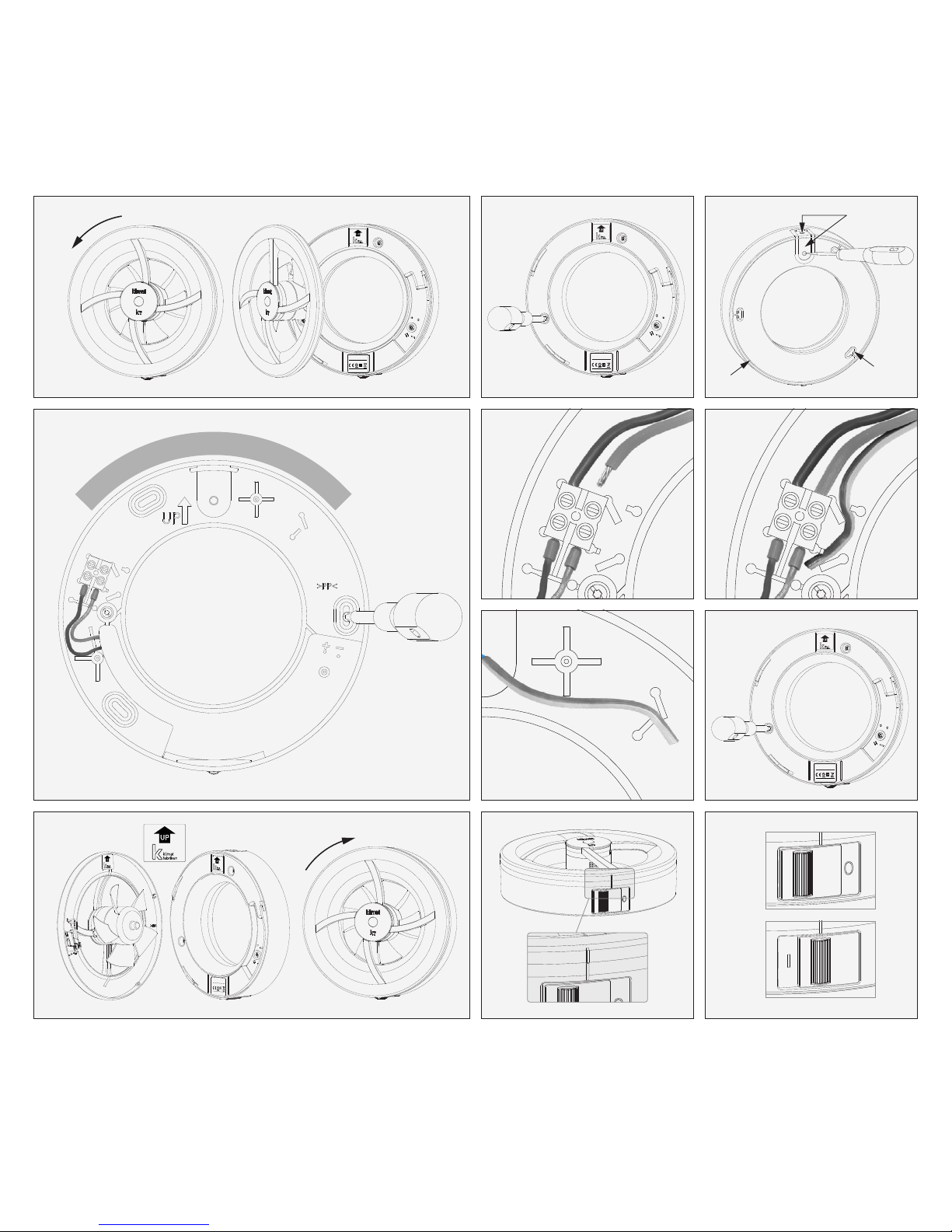

2 Monteringsillustrationer / Mounting illustrations
3 Fläktens delar / Parts
se BadrumsäktochVärmeföryttare
4 - 7 Bruks- och monteringsanvisning
en BathroomfanandHeatmover
8 - 11 User and Installation instructions

2
Model:K7
SerialNo.:
B00001
klimatfabriken.se
230VAC50Hz, 3W,ClassII, IP44
B00001
B00001
B00001
Model: K7
Serial No.:
B00001
klimatfabriken.se
230VAC 50Hz, 3W, Class II, IP44
B00001
PH1
(3x)
- 45°
+45°
Model: K7
Serial No.:
B00001
klimatfabriken.se
230VAC 50Hz, 3W, Class II, IP44
B00001
PH1
(3x)
off
on
b
Model: K7
Serial No.:
B00001
klimatfabriken.se
230VAC 50Hz, 3W, Class II, IP44
B00001
1.a 1.b 2.
3. 4.a
4.c 5.a
4.b
5.b 5.c 6.
c (3x)
a
PH2
(3x)

3
1. 2.
7.8.
3.
4.
5.
6.
Fläktens delar
1. Väggram med lock. Med integrerade tätningar.
2. Motorenhet med bajonettfattning och
löstagbar vinge. Enkel att rengöra.
3. Multifunktionsväljare.
4. Vridbart täcklock.
5. Närvarosensor, rörelse (IR) och ljus.
6. Självjusterande fuktstyrning. Termostat.
7. Självkalibrerandemotor.Säkerställerrättöde.
8. Inbyggd allpolig brytare.
Förpackningen innehåller:
1stBadrumsäktKlimatK7.
3 st Skruvar PH2 för fastsättning av väggramen på vägg eller i tak.
1 st Skruvmejsel för byte av läge på multifunktionsväljaren.
1 st Bruks- och monteringsanvisning.
Parts
1. Wall frame with cover. With integrated sealing gaskets.
2. Motor unit with bayonet mount and removable
impeller. Easy to clean.
3. Multi-mode selector.
4. Adjustable cover.
5. Presence sensor. Motion (IR) and light.
6. Self-adjusting humidity control. Thermostat
7. Self-calibratingmotorguaranteescorrectow.
8. Integrated multi-pole switch.
Package includes:
1pc KlimatK7bathroomfan.
3pcsScrewPH2forxingthewallframetothewallorceiling.
1 pc Mini-screwdriwer (for changing modes).
1 pc User and installation instructions.

4
Tack för att du valt en kvalitetsprodukt från Klimatfabriken!
VihoppasattdukommerbliriktigtnöjdmeddinnyaäktKlimatK7undermångaårframöver.  
FördintrygghetfunktionstestasvarjeproduktfrånKlimatfabrikenindividuelltinnandenlämnarproduktion.
Klimat K7 - Sju äktar i en
KlimatK7ärenmultifunktionsäkt,utveckladochtillverkadiSverige,somkaninstallerasbådesombadrumsäkt
ellersomvärmeföryttare.Medmultifunktionsväljarenärdetenkeltattbytafunktion:Lyfttäcklocket.Väljläge.Klart!
Badrumsäkt (sex valbara ventilationslösningar)
KlimatK7harsexstyckenvalbaradriftlägensomlöserfrånluftsuppgifternaiallabostädermedsjälvdragsventilation.
Den är anpassad och godkänd för att monteras i våtutrymmen (IP44) som WC, badrum och tvättstuga. Monteras på
yttervägg eller tak (separat, välisolerad ventilationskanal Ø80 – 125 mm).
Värmeföryttare - spar energi
KlimatK7hareninbyggdelektronisktermostatsomstyräktenattyttaöverskottsvärmefrånt.ex.enbraskamintill
angränsande rum. Fläkten monteras på mellanvägg eller mellan våningar (vägg-/golvgenomföring Ø80–125 mm).
Användväggrörochinnerväggsgaller.SeKlimatfabrikentillbehör.
Glöm inte tilluft och överluft
Förattuppnåenbraventilationibostadenskaduävensetillatt:
– luftkommerinivåtutrymmetgenomt.ex.enstörredörrspaltelleröverluftsventil.
– friskluftkommerinibostadenviat.ex.tilluftsventilerisovrumochvardagsrum.
Enligt standarden EN 60335 skall följande beaktas. Denna apparat kan användas av personer
från 8 år och uppåt och av personer med nedsatt fysisk eller mental förmåga, eller brist på
erfarenhet och kunskap om de har fått handledning eller blivit instruerade om användningen
av apparaten på ett säkert sätt och är införstådda med riskerna. Barn skall inte leka med
apparaten. Rengöring och underhåll skall inte göras av barn utan övervakning.
Viktigt!
Läsnogaigenomdennaanvisninginnananvändning.
Fläkten är anpassad för fast installation och ska installeras av behörig elektriker.

5
Installation se bilder på sidan 2
1. Förberedelser
Motorenheten har en bajonettfattning som underlättar
isärtagning och hopsättning vid installation, val av
funktionsläge och rengöring.
a) Ta tag i ekrarna med ett lätt handgrepp, vrid motsols.
 Lyftmotorenhetenurväggramen.
b) Väggramenslockhållsav3stskruvar(PH1).Lossa
dessa och tag bort locket. Skruvarna hänger kvar i sina
respektive tätningar (behöver inte skruvas ut helt).
2. Tätningar
Förattundvikaattvattenträngeriniäktenharväggramen
eraintegreradetätningar(vidbehovtätamedt.ex.silikon):
a) på baksidan, tätning mot underlaget.
b) vid kabelgenomföring.
c) vid skruvgenomföringarna, 3 st.
OBS! Täta eventuella glipor mellan genomföringsrör
och ventilationskanal.
3. Montera väggramen - yttervägg eller tak
Fläkten monteras utanpåliggande på yttervägg eller tak.
PassarkanaldimensionØ100mm(minØ80–maxØ125).
För anslutning (instick) till ett väggrör, använd tillbehören:
Stos K7 Ø100 (art.nr. 54001)
Stos K7 Ø100 med kallrasskydd (art.nr. 54002).
– Kabelgenomföringnnsiväggramensövredel.
Elanslutning kan göras antingen dold från baksidan eller
utanpåliggande från ovansidan. Stick hål i tätningen
med en syl eller liknande vasst verktyg, se bild 2.
– Väggramen positioneras så att kabelgenomföringen
är placerad uppåt +/- 45°.
– Skruvafastväggramenmotunderlaget(PH2x3).
Avänd tillbehöret Täckplatta, art.nr. 54010, om det
är ont om utrymme för skruvinfästning.
4. Inkoppling (elanslutning)
OBS! Får endast utföras av behörig elinstallatör. Vid alla
elarbeten på äkten ska inkommande spänning brytas.
Fläkten är anpassad för fast installation 230V AC, 50Hz.
Dubbelisolerad, ska ej skyddsjordas.
a) Kopplainfasochnollapåkopplingsplinten.
Jordparkeringnnspåtvåställen:
b) Till höger om kopplingsplinten.
c) Till höger om kabelgenomföringen.
5. Montera tillbaka lock och motorenhet
a) Montera tillbaka locket på väggramen.
Se till att de två 12V stiften hamnar i rätt läge
(typskylten nedåt, pil uppåt).
b) Sätt tillbaka motorenheten på väggramen genom att
vrida den medurs. För att hitta rätt läge för bajonett-
fattningen ska ”UP” etikett på motorenhet och
väggram matcha varandra.
c) Motorenheten är korrekt monterad, när de två streck-
markeringarna vid den allpoliga brytaren är i linje.
6. Aktivera äkten - Allpolig brytare
Fläkten levereras med brytaren i läge 0.
Fläkten aktiveras genom att brytaren sätts i läge 1.
Enligt standarden EN 60335-1, ska äkten kunna brytas
från elnätet. Detta krav uppfylls med den inbyggda
allpoliga brytaren (2-polig, 3mm kontaktavstånd).

6
Funktionslägen
KlimatK7harsjuvalbaradriftlägen.Fläktenärfabriksinställd
påLäge1vilketinnebärattdenarbetarheltautomatisktitre
hastigheter, se funktionsbeskrivning nedan.
Att byta funktion
Lyftavtäcklocket,väljönskatlägemanuellt
medenskruvmejsel.Klart!
Det går att byta funktion även när
motorenheten är isärtagen från väggramen.
Lägen för kontinuerlig grundventilation
Läge1 Helautomatisk,trehastigheter:
 Grundöde-lågvarv40m3/h
Närvarosensor - mellanvarv 60 m3/h
Fuktautomatik - högvarv 95 m3/h
Läge2 Somläge1menfuktautomatikmaxvarv110m3/h.
Läge3 Helautomatisk,tvåhastigheter:
 Grundöde-lågvarv40m3/h
Fuktautomatik - högvarv 95 m3/h
Lägen för tillfälliga ventilationsbehov
(kallrasskydd tillval, används ev. vid montage i yttervägg)
Läge4 Autostartvidrörelse/ljusellerförhöjdfuktnivå. 
Närvarosensor - mellanvarv 60 m3/h(äkten 
startar efter 2,5 minuters fördröjning).
Fuktautomatik - högvarv 95 m3/h
Läge5 Manuellstart/stoppviabrytare.Högvarv95m3/h.
Läge6 Närvarosensor-mellanvarv60m3/h.
Fuktautomatik - högvarv 95 m3/h
 Vädringsfunktion:Autostartomäktenvaritinaktivmer
än 24h. Mellanvarv 60m3/hi30minutervar12:etimma.
Extra ventilationslägen
Läge8 Somläge3menförhöjtGrundöde,mellanvarv60m3/h
Läge9 Endastfuktautomatik,högvarv95m3/h
Värmeföryttare
Läge7 Värmeföryttare,termostat.Högvarv95m3/h
Läge0Användsinte
Beskrivning av funktioner
Kontinuerlig grundventilation (grundöde)
Fläkten arbetar på ett konstant lågvarv 40 m3/h, vilket
skaparennyttiggrundventilation.KlimatK7haren
självkalibrerande motor som motverkar eventuellt kallras.
Närvarosensor - rörelse (IR) och ljus
Närvarosensorn aktiveras av rörelse (IR) eller när
belysning tänds. Eftergångtid 15 minuter.
Fläkten går på ett mellanvarv 60 m3/h och beroende
påvalavfunktionslägestartarden:
– direkt (läge 1, 2 och 6)
– efter 2,5 minuters fördröjning (läge 4)
Fuktautomatik
En självjusterande fuktsensor känner kontinuerligt av
rummets fuktnivå. Fläkten startar automatiskt vid hastig
höjningavfuktnivån(t.ex.vidduschning)elleromden
relativa fuktigheten (RH) överstiger 70%. När fuktnivån
återställtsåtergåräktentillgrundödealternativtstannar.
Beroendepåvalavfunktionslägegåräktenpå:
– Högvarv 95 m3/h (läge 1, 3, 4, 6, 8 och 9)
– Maxvarv110m3/h (läge 2)
Manuell start och stopp via brytare
Fläkten kan kopplas för manuell start via en separat lamp-/
strömbrytare.Närbrytarenslåstillstartaräktenochgår
på högvarv 95 m3/h.Närbrytarenstängsavstannaräkten.
Vädringsfunktion (Fritidshus)
Omäktensfuktautomatikellernärvarosensorintevarit
aktiva på 24 timmar aktiveras vädringsfunktionen. Fläkten
går då på mellanvarv 60m3/hi30minutervar12:etimma.
Värmeföryttare, termostat
Fläktenstartar(högvarv)vid28°Cochyttaröverskotts-
värmen till angränsande rum. Fläkten stannar vid 24°C.

7
Garanti 5 år
KlimatK7har5årsgarantimotfabrikations-/materialfel.
Gäller under förutsättning att inköpsbevis kan uppvisas
ochattäkten:
– används i normal inomhusmiljö och har installerats
av behörig elinstallatör enligt denna bruks- och
monteringsanvisning.
– har underhållits enligt anvisningar i denna bruks-
och monteringsanvisning.
– inte utsatts för yttre eller inre åverkan, åsknedslag eller
onormala strömtoppar
– inte används inom industri eller miljöer där den riskerar
 attexponerasmotlösningsmedel,högdammtäthet,
gaser m m.
Tekniska data
Godkänd för våtrumsinstallation i område 1.
KapslingsklassIP44.
Komplettaspecikationernnspåklimatfabriken.se
Skötsel och underhåll
Förattbehållafunktionochkapacitetskaäkten
rengöras minst två gånger per år, oftare vid behov.
Lösningsmedelfårinteanvändaspåäkten. 
Fläkten får inte doppas i eller spolas med vatten.
– Förerengöring:Brytströmmenframtilläkten
med den inbyggda allpoliga brytaren.
– Lyftmotorenhetenurväggramen(segur1a).
– Rengör öppningen, kanalen och motorenheten med
en fuktad trasa (vid behov använd ett milt diskmedel).
– Vingen kan rengöras på plats. Den kan även tas loss
helt genom att dra den rakt ut, och därefter kan den
diskas och sköljas.
– Sätttillbakamotorenhetenpåväggramen(g5b).
Miljö, återvinning
Kasseradäktlämnassomelektronikskrottilllämplig
återvinningscentral.
KlimatfabrikenäranslutettillSverigeslandsomfattande
system för återvinning, enligt europeiska WEEE direktivet.
Ø 175 45 10
Ø 100

8
Enligt standarden EN 60335 skall följande beaktas. Denna apparat kan användas av personer
från 8 år och uppåt och av personer med nedsatt fysisk eller mental förmåga, eller brist på
erfarenhet och kunskap om de har fått handledning eller blivit instruerade om användningen
av apparaten på ett säkert sätt och är införstådda med riskerna. Barn skall inte leka med
apparaten. Rengöring och underhåll skall inte göras av barn utan övervakning.
Viktigt!
Läsnogaigenomdennaanvisninginnananvändning.
Fläkten är anpassad för fast installation och ska installeras av behörig elektriker.
Thank you for choosing a quality product from Klimatfabriken!
WehopethatyouwillbereallysatisedwithyournewfanKlimatK7formanyyearstocome.  
For your safety, each fan has been individually function-tested before leaving our production facility.
Klimat K7 - Seven fans in one
KlimatK7isamulti-functionalfan,developedandmanufacturedinSweden,whichcanbeinstalledbothasa
bathroom fan or as an energy-saving heat transfer unit. With the multi mode selector it is easy to change between
functions:Justliftthecoverplate.Selectmode.Done!
Bathroom Fan (six selectable ventilation solutions)
KlimatK7hassixselectableoperatingmodes,forperformingairextractioninallhomeswithnaturalventilation.
It has been designed and approved for installation in wet areas (IP44) such as WCs, bathrooms and utility rooms.
For mounting on wall or ceiling (separate, well-insulated ventilation duct Ø 80 - 125 mm).
Heat Mover – save energy
KlimatK7hasanintegralelectronicthermostatallowingthefantotransfersurplusheatfrom,e.g.areplace,toan
adjacentroom.Thefanismountedonapartitionwallorbetweenoors(wall/oorpenetrationsØ100-125mm).
Useductsandinternalgrilles.SeeKlimatfabrikenaccessories.
Supply air
Forgoodhomeventilationyouneedtoensurethat:
– air can enter the wet room by e.g. a larger door gap or an air transfer unit.
– fresh air enters the home through supply air vents in bedroom and living areas.
Under standard EN 60335, the following must be observed. This device may be used by persons
from eight years upwards and by persons with reduced physical or mental capacity or who lack
experience and knowledge, providing they have received guidance or been instructed in the
safe use of the device and understand the risks involved. Children must not be allowed to play
with the device. Cleaning and maintenance must not be carried out by unsupervised children.
Important!
Read these instructions carefully before use.
Thefanisdesignedforpermanentinstallationandmustbeinstalledbyaqualiedelectrician
.

9
Installation See pictures on page 2
1. Preparations
The motor unit has a bayonet mount that facilitates
removal and reassembly during installation, change
of function and cleaning.
a) Lightlygraspthespokesandturnanti-clockwise.
 Liftthemotorunitoutofthewallframe.
b) The wall frame cover is retained by 3 screws (PH1).
Untighten them and remove the cover. The screws
remain in their respective seals (do not need to be fully
unscrewed.
2. Sealing gaskets
To avoid water penetrating the fan, the wall frame has
several integrated sealing gaskets (If needed, use eg
silicone):
a) on the rear, seal against the substrate.
b) by the cable membrane.
c) by the screw membrane, 3 in total.
Note: Seal any gaps between fan and ventilation duct.
3. Mounting the wall frame
Thefanissurfacemountedonexteriorwallorceiling.
SuitableforØ100mmduct(minØ80–maxØ125).
For connection (insert) to a wall pipe, use the accessories
Adapter K7 Ø100 (ref 54001)
Adapter K7 Ø100 w. backdraught shutter (ref 54002)
– The cable membrane is situated in the top part of the
wall frame. Electrical connection can either be
performed from the rear (concealed) or from the
 top(external).Makeaholeinthesealwithapricker
 orsimilarsharptool,seegure2.
– Position the wall frame so that the cable membrane
is uppermost +/- 45°.
– Screwthewallframetothesubstrate(PH2x3).
Use the Cover Plate accessory, ref 54010, if there
is not enough space for screw xing.
4. Electrical connection
NOTE! May only be carried out by qualied electrician.
During any electrical work on the fan, the voltage supply
must be disconnected.
The fan is designed for permanent installation at
230V AC, 50Hz. Double-insulated, requires no earth.
a) Connect in phase and neutral on terminal board.
Earthcablecanbeattachedtwoplaces:
b) to the right of the terminal board.
c) to the right of the cable bushing.
5. Reassemble wall frame cover and motor unit
a) Reassemble the cover on the wall frame.
Be sure that the two 12V pins are in the correct position
(rating plate downwards, arrow upwards).
b) Reassemble and lock the motor unit in the wall frame by
turning it clockwise. To locate the correct position for the
bayonet mount, the ”UP” label on motor unit and wall
frame shall match.
The motor unit is correctly mounted, when the two lines
by the multi-pole switch is lined up.
6. Activate the fan – Multi-pole switch
The fan comes with the multi-pole switch in position 0.
The fan is activated by setting the switch in position 1.
Acc. to the standard for domestic products, EN 60335-1,
it must be possible to isolate such products from the
electric power supply. This requirement is met with the
built-in multi-pole switch (2-pole, 3 mm contact gap).

10
Modes
KlimatK7hassevenselectableoperatingmodes.Thefan
is set to Mode 1 at the factory, which means that it will auto-
matically run at three speeds, see mode description below.
Changing the function
Liftthecoverplate.Selectthedesiredmode
manuallywithascrewdriver.Readytogo!
It is possible to change mode even when the
motor unit has been removed from the wall frame.
Modes for continuous basic ventilation
Mode1 Fullyautomatic,three(3)speeds:
 Basicow-lowspeed40m3/h
Presence sensor - medium speed 60 m3/h
Humidity control - high speed 95 m3/h
Mode2 Asmode1,butHumiditycontrolatmaxspeed110m3/h.
Mode3 Fullyautomatic,two(2)speeds:
 Basicow-lowspeed40m3/h
Humidity control - high speed 95 m3/h
Modes for occasional ventilation needs
(
Backdraught shutter optional )
Mode 4 Autostart at motion / light or rising humidity level.
Presence sensor - medium speed 60 m3/h
(fan starts after a 2.5 minute on-delay).
Humidity control - high speed 95 m3/h
Mode 5 Manual start/stop via switch. High speed 95 m3/h.
Mode 6 Presence sensor - medium speed 60 m3/h
Humidity control - high speed 95 m3/h
Airing function. Autostart if the fan been inactive for
more than 24 hrs. Medium speed 30 min every 12 h.
Extra ventilation modes
Mode8 Asmode3,butBasicowatmediumspeed60m3/h
Mode 9 Only Humidity control, high speed 95 m3/h
Heat Mover
Mode 7 Heat mover unit, thermostat. High speed 95 m3/h
Mode 0 Not in use
Description of operating modes
Continuous basic ventilation (basic airow)
The fan operates at a constant low speed, 40 m3/h,
creatingausefulbasicventilation.KlimatK7hasa
self-calibrating motor that prevents backdraughts.
Presence sensor – motion (IR) and light
The presence sensor is activated by motion (IR) or when
the lighting is switched on. Over run time 15 minutes.
The fan switches to a medium speed, 60 m3/h, and
dependingonthechoiceofmode,itstartsup:
– directly (mode 1, 2 and 6)
– after a 2.5 minute on-delay (mode 4)
Automatic humidity control
A self-adjusting humidity sensor continuously measures
the humidity level in the room. The fan starts up automati-
cally if the humidity level rises rapidly (e.g. in the case of
ashower)oriftherelativehumidity(RH)exceeds70%.
When the humidity level is restored, the fan returns to
thebasicoworstops.
Dependingonthechoiceofmode,thefanwilloperateat:
– High speed 95 m3/h (mode 1, 3, 4, 6, 8 and 9)
– Maximumspeed110m3/h (mode 2)
Manual start and stop by use of a switch
The fan may be connected for manual start via a separate
light/power switch. When the switch is turned on, the fan
will start up and run at high speed, 95 m3/h. When the
switch is turned off, the fan will stop.
Airing function
If the humidity control or presence sensor has not been
active for 24 hours, the airing function will start up. The fan
will operate at medium speed for 30 minutes every 12 hours.
Heat Mover, thermostat
The fan will start at 28°C and move the surplus heat to
adjacentrooms.Thefanturnsoffat24°C.Airow95m3/h.

11
Warranty
KlimatK7hasa5yearwarrantyagainstfabrication/material
defects. Warranty claims on this product are accepted in
accordance with the applicable terms of sale, provided that
aproofofpurchasecanbepresentedandthatthefan:
– is used in normal indoor environment and installed by
 aqualiedelectrician,acc.toinstructionsinthisguide.
– have been maintained according to the instructions in
this user and installation guide.
– hasnotundergoneanyexternalorinternaldamage,
lightning or abnormal power spikes.
– is not used within industrial or other environments
 wheretheriskofexposuretosolvents,highdust
density, gases etc.
Technical data
Approved for wet rooms Area 1.
Protection class IP44.
Fulltechnicalspecicationsavailableonklimatfabriken.se
Care and maintenance
To maintain its function and capacity, the fan must be
cleaned at least twice a year, or more often if necessary.
No solvents may be used on the fan. The fan must not be
submergedinorushedwithwater.
– Priortocleaning:Turnoffpowertothefanwith
the integral multi-pole selector.
– Liftthemotorunitoutofthewallframe(seeg.1a).
– Clean the opening, duct and motor unit with a damp
cloth (if necessary a mild detergent may be used).
– The impeller may be cleaned as situated. It can also be
released by pulling it straight out and then be washed
and rinsed.
– Mountthemotorunitinthewallframe(seeg.5b).
Environment, recycling
Discarded fan submitted as electronic waste to a suitable
recycling center.
KlimatfabrikenareconnectedtoSweden’snationwide
system for recycling, acc. to the European WEEE Directive.
Ø 175 45 10
Ø 100

©CopyrightNordiskaKlimatfabrikenAB
Vi reserverar oss för tryckfel och förbehåller oss rätten till material- och konstruktionsändringar.
We reserve the right for printing errors and reserve the right to material and design changes.
klimatfabriken.se 31001-03 171027
Klimatfabrikenbedriverutveckling,tillverkningochförsäljning
av kvalitetsprodukter avsedda att främja och förbättra inomhus-
klimatet vad gäller ventilation, värme och energibesparing.
Klimatfabrikendevelop,manufactureandsellqualityproducts
designed to promote and improve the indoor climate in terms of
ventilation, heating and energy saving.
