KMS CAN display Specification sheet

kms.vankronenburg.nl

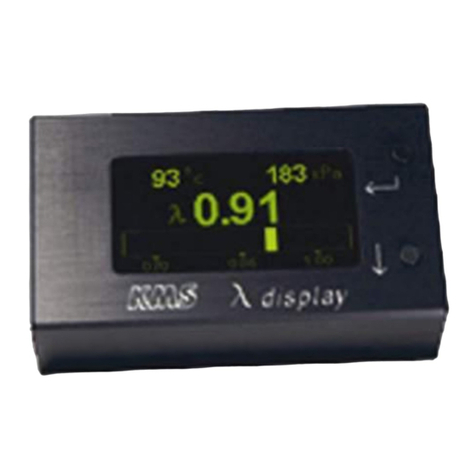

CAN display
• Manual for installation and setup
• Handleiding voor installatie en instelling
• Anleitung für Installation und Setup
EN—NL—DE

CAN display
Part nr: 01-01-01-0009
Technical specifications and installation
kms.vankronenburg.nl
EN—NL—DE
EN

__________________________________________________________
KMS CAN display
Part nr: 01-01-01-0009 4
kms.vankronenburg.nl
EN—NL—DE
EN
This document contains detailed information about the technical specifications
and calibration values for the CAN display. Additional information, user manu-
als, wiring examples ands software can be found on our website:
kms.vankronenburg.nl or on the software CD included with the ECU.
1. Index
1. Index 4
2. Contents of the package 5
3. Installation of the CAN display 5
4. Wiring of the CAN bus 6
5. Controlling the display 7
6. The menu 7
6.1 Main screen 7
6.2 Main menu 8
6.3 Brightness 8
6.4 Units 8
6.5 Layout 9
6.5.1 Preset 1 to 5 9
6.5.1.1 Single screen 9
6.5.1.2 2 columns 10
6.5.1.3 1 row, 2 Columns 10
6.5.1.4 3 rows 10
6.5.1.5 1 row, 2 bargraphs 10
6.5.1.6 2 rows, 2 columns 11
6.5.1.7 4 rows 11
6.5.1.8 4 bargraphs 11
6.6 LED setup 12
6.6.1 LED 1 to 7 12
6.6.2 Shiftlight 13
6.7 CAN communication 13
6.8 Default settings 13
Appendix: Display Dimensions 14

__________________________________________________________
KMS CAN display
Part nr: 01-01-01-0009 5
kms.vankronenburg.nl
EN—NL—DE
EN
2. Contents of the package
• CAN display
• CAN extension hub 2m
• CAN extension cable male-female 0,4m
• 2x mounting screws M3
• Instruction manual
3. Installation of the CAN display
The KMS CAN display is splash waterproof. However it’s best to place your KMS CAN
display in a dry place where temperatures don’t exceed 65°C.
Warning: don’t place the CAN display and wires near any ‘high powered’ cables
(sparkplug leads, etc), because of electrical interference.
The KMS CAN display is supplied with a connector on the display and two connection
cables. The function and connection of the wires in the connection cables is as fol-
lows:
Male CAN connector front: Female CAN connector front:
Pin nr Colour Function
1Red 12V supply
2Black Ground
3White Can High (+)
4Green Can Low (-)

__________________________________________________________
KMS CAN display
Part nr: 01-01-01-0009 6
kms.vankronenburg.nl
EN—NL—DE
EN
4. Wiring of the CAN bus
The KMS CAN display can communicate via CAN communication through the CAN bus
(grey wire) which consists of two pair of twisted wires (green and white, red and
black). Up to 10 CAN devices may be connected to the CAN bus. These devices must
be placed within 0,5m of the CAN bus.
If the CAN Bus is connected to the KMS MP25, IA23 or FA23 ECU (using the RS232 to
CAN converter) or the KMS MD35 ECU, it is not necessary to use a CAN terminating
resistor plug. The KMS MD35 ECU and serial to CAN converter already have a termi-
nating resistor. When using the CAN display separately on a standalone CAN bus (for
example in combination with a KMS UEGO CAN controller), it is necessary to use a
CAN terminating resistor plug on one end of the CAN bus. The drawings below show
the correct wiring of the CAN bus.

__________________________________________________________
KMS CAN display
Part nr: 01-01-01-0009 7
kms.vankronenburg.nl
EN—NL—DE
EN
5. Controlling the display
There are two buttons on the right side of the CAN display. With these two buttons
you can control all the options on the display.
The top/upper button is the ‘enter’ button. With this button you can confirm the
option that is selected (the illuminating beam) in the display. Pressing the ‘enter
button’ once while you’re in the main screen of the display, opens the main menu
of the display. Holding the ‘enter button’ for a longer period of time will cause the
brightness of the screen to fade for driving at night. The brightness can be adjusted
in the main menu for both daylight and night driving.
The lowest button of the two is the scrolling button. You can scroll down the menu
with this button to select other options.
By touching the ‘scrolling down button’ when you are in the main screen of the
display, you can change the layout of the display into 5 different preset layouts. In
the menu of the CAN display you can configure these layouts to your own require-
ments and save them. See chapter 6 for more information.
6. The menu
6.1 Main screen
After connecting the display in the right way, the start-up screen will appear. This
screen will disappear within 5 to 10 sec.
The following screen on the display is the main screen. Using the ‘scrolling down
button’ you can choose between 5 layouts. These 5 screens can be configured to
suit your own requirements, as will be described later.
Pressing the ‘enter button’ when you are in the main screen, will open the menu of
the display.
Above the screen are 7 LED lights which all have two functions. Each LED can be
configured as a warning or indication light for different variables such as oil pres-
sure, water temperature, A.L.S., etc. When a warning light goes on, the exceeded
limit will be flashing in the display.
The second function is to act as a shiftlight. This can also be completely adjusted to
suit your own requirements.

__________________________________________________________
KMS CAN display
Part nr: 01-01-01-0009 8
kms.vankronenburg.nl
EN—NL—DE
EN
6.2 Main menu
The main menu contains different options for con-
trolling the entire display. Using the operating but-
tons you can scroll down the menu and select differ-
ent options. The following options can be selected
in the main menu:
• Exit: Back to the main screen
• Brightness: Change brightness of the display
• Units: Set the units to suit your own requirements
• Layout: Set the screen layout to suit your own requirements
• LED setup: Configure the LED lights for your needs
• CAN communication: Change the CAN communication speed
• Default settings: Change all settings back to default
These options will be explained on the following pages.
6.3 Brightness
• Cancel: Back to the main menu
• Brighter: Increase the screen brightness
• Darker: Decrease the screen brightness
• Save and exit: Save new settings and go back to
the main menu
The current brightness of the screen can be seen in
the bottom part of the screen.
6.4 Units
• Exit: Back to the main menu
• Pressure: Set pressure units to bar, kPa or PSI
• Temperature: Set temperature units to °C or °F
• Lambda: Set lambda units to A/F ratio or λ
value

__________________________________________________________
KMS CAN display
Part nr: 01-01-01-0009 9
kms.vankronenburg.nl
EN—NL—DE
EN
• TPS: Set throttle position to engine load or percentage %
The current units of the different variables are displayed in the bottom part of the
screen when selected.
6.5 Layout
• Exit: Back to the main menu
• Preset 1: Configure layout 1
• ...
• Preset 5: Configure layout 5
• Grid: Switch grid (lines) between displayed
values on or off
6.5.1 Preset 1 to 5
• Exit: Back to the layout menu
• Single screen: One value displayed on the com-
plete screen
• 2 columns: Two values displayed next to each
other
• 1 row, 2 columns: One row with tachometer and two values below displayed
next to each other.
• 3 rows: One row with tachometer and two values below displayed under each
other.
• 1 row, 2 bargraphs: One row with tachometer and two bargraphs below dis-
played under each other.
• 2 rows, 2 columns: Four values displayed in a square
• 4 rows: Four values displayed under each other
• 4 bargraphs: Four bargraphs displayed under each other
6.5.1.1 Single screen
• Exit: Back to the preset menu
• Column 1: Select the value to be displayed in
column 1 of the single screen

__________________________________________________________
KMS CAN display
Part nr: 01-01-01-0009 10
kms.vankronenburg.nl
EN—NL—DE
EN
6.5.1.2 Two columns
• Exit: Back to the preset menu
• Column 1: Select the value to be displayed in
column 1 of the two columns
• Column 2: Select the value to be displayed in
column 2 of the two columns
6.5.1.3 One row, two columns
• Exit: Back to the preset menu
• Row 1: Tacho bar which can be set to a maxi-
mum of 6000, 8000, 10000, 13000, 15000 or 20000
RPM.
• Split column 1: Select the value to be dis-
played in bottom column 1.
• Split column 2: Select the value to be displayed
in bottom column 2.
6.5.1.4 Three rows
• Exit: Back to the preset menu
• Row 1: Tacho bar which can be set to a maxi-
mum of 6000, 8000, 10000, 13000, 15000 or 20000
RPM.
• Row 2: Select the value to be displayed in the
second row
• Row 3: Select the value to be displayed in the
third row
6.5.1.5 One row, two bargraphs
• Exit: Back to the preset menu
• Row 1: Tacho bar which can be set to a maximum of 6000, 8000, 10000, 13000,
15000 or 20000 RPM.
• Row 2: Select the EGT or lambda sensor to be displayed in bargraph
• Row 3: Select the EGT or lambda sensor to be displayed in bargraph 2

__________________________________________________________
KMS CAN display
Part nr: 01-01-01-0009 11
kms.vankronenburg.nl
EN—NL—DE
EN
6.5.1.6 Two rows, two columns
• Exit: Back to the preset menu
• Row 1, column 1: Select the value to be dis-
played in the top left corner of the display
• Row 1, column 2: Select the value to be dis-
played in the top right corner of the display
• Row 2, column 1: Select the value to be dis-
played in the bottom left corner of the display
• Row 2, column 2: Select the value to be displayed in the bottom right corner of
the display
6.5.1.7 Four rows
• Exit: Back to the preset menu
• Row 1: Select the value to be displayed in the
first row
• Row 2: Select the value to be displayed in the
second row
• Row 3: Select the value to be displayed in the
third row
• Row 4: Select the value to be displayed in the fourth row
6.5.1.8 Four bargraphs
• Exit: Back to the preset menu
• Row 1: Select the EGT or lambda sensor to be displayed in bargraph 1
• Row 2: Select the EGT or lambda sensor to be displayed in bargraph 2
• Row 3: Select the EGT or lambda sensor to be displayed in bargraph 3
• Row 4: Select the EGT or lambda sensor to be displayed in bargraph 4

__________________________________________________________
KMS CAN display
Part nr: 01-01-01-0009 12
kms.vankronenburg.nl
EN—NL—DE
EN
6.6 LED setup
• Exit: Back to the main menu
• LED 1: Select function LED 1
• ...
• LED 7: Select function LED 7
• Shiftlight: Configure shiftlight
6.6.1 LED 1 to 7
• Cancel: Back to LED setup menu
• LED off: LED light has no function
• Launch control: LED on when launch control is
active
• Lambda control: LED on when lambda control is
active
• Diagnostic: LED on when diagnostic error occurs
• Powershift: LED on when powershift is active
• Aux 1: LED on when aux 1 is active
• Aux 2: LED on when aux 2 is active
• Aux 3: LED on when aux 3 is active
• Oil pressure: LED on when oil pressure drops below limit. The limit can be con-
figured to suit your own requirements.
• Fuel pressure: LED on when fuel pressure drops below limit. The limit can be
configured to suit your own requirements.
• Water temperature: LED on when water temperature is above limit. The limit
can be configured to suit your own requirements.
• EGT: LED on when exhaust gas temperature is above limit. The limit can be
configured to suit your own requirements.
Save and exit: Save new settings and return to LED setup menu

__________________________________________________________
KMS CAN display
Part nr: 01-01-01-0009 13
kms.vankronenburg.nl
EN—NL—DE
EN
6.6.2 Shiftlight
• Cancel: Back to LED setup menu
• All leds on at: Configure maximum RPM at which
all LED lights must be active
• Delay between leds: RPM delay between the
seven LED lights (for example: All leds on at: 8000 rpm, delay between leds: 100
rpm. First LED light active at: 8000 –(6 * 100) = 7400 rpm)
• Save and exit: Save new settings and return to LED setup menu
6.7 CAN communication
• Cancel: Back to the main menu
• 125 kHz: Set CAN communication speed to 125
kHz
• ...
• 1 mHz: Set CAN communication speed to 1 mHz
• Autodetect: Automatically search for the right CAN communication speed
• Save and exit: Save new settings and return to main menu
6.8 Default settings
• Cancel: Back to main menu
• Yes: Set to default settings
• No: Don’t set back to default settings

__________________________________________________________
KMS CAN display
Part nr: 01-01-01-0009 14
kms.vankronenburg.nl
EN—NL—DE
EN
7. Appendix: Display dimensions

CAN display
Onderdeel nr: 01-01-01-0009
Technische specificaties en installatie
kms.vankronenburg.nl
EN—NL—DE
NL

kms.vankronenburg.nl
__________________________________________________________
KMS CAN display
Onderdeel nr: 01-01-01-0009 16
EN—NL—DE
NL
Dit document bevat gedetailleerde informatie over de KMS CAN display. Overige
informatie, handleidingen, kabelboomschema’s en software kan worden gevonden
op onze website: kms.vankronenburg.nl of op de software CD bijgeleverd bij deze
ECU.
1. Inhoud
1. Inhoud 16
2. Inhoud van de kit 17
3. Installatie van de CAN display 17
4. Aansluiting van de CAN bus 18
5. Bediening van het display 19
6. Het menu 19
6.1 Hoofdscherm 19
6.2 Hoofd menu 20
6.3 Brightness 20
6.4 Units 20
6.5 Layout 21
6.5.1 Preset 1 t/m 5 21
6.5.1.1 Single screen 21
6.5.1.2 2 columns 22
6.5.1.3 1 row, 2 Columns 22
6.5.1.4 3 rows 22
6.5.1.5 1 row, 2 bargraphs 22
6.5.1.6 2 rows, 2 columns 23
6.5.1.7 4 rows 23
6.5.1.8 4 bargraphs 23
6.6 LED setup 24
6.6.1 LED 1 t/m 7 24
6.6.2 Shiftlight 25
6.7 CAN communicatie 25
6.8 Default settings 25
Appendix: Display Dimensions 26

kms.vankronenburg.nl
__________________________________________________________
KMS CAN display
Onderdeel nr: 01-01-01-0009 17
EN—NL—DE
NL
2. Inhoud van de kit
• CAN display
• CAN extensie hub 2m
• CAN extensie kabel mannelijk-vrouwelijk 0,4m
• 2x montageschroeven M3
• Handleiding
3. Installatie van het CAN display
De KMS CAN display is spatwater dicht. Het is echter het beste om de KMS CAN dis-
play op een droge plaats te monteren waar temperaturen niet boven de 65°C ko-
men.
Let op: plaats de CAN display en kabels uit de buurt van ‘high powered’ kabels
(bougiekabels, etc) om storingen te voorkomen.
De KMS CAN display wordt geleverd met een stekker op de display en twee verbin-
dingskabels. De functie en aansluiting van deze verbindingskabels is als volgt:
Pin nr Kleur Functie
1 Rood 12V voeding
2 Zwart Massa
3 Wit CAN Hoog (+)
4 Groen CAN Laag (-)

kms.vankronenburg.nl
__________________________________________________________
KMS CAN display
Onderdeel nr: 01-01-01-0009 18
EN—NL—DE
NL
4. Aansluiting van de CAN bus
De KMS CAN display kan via CAN communicatie communiceren over de CAN bus
(grijze kabel) welke bestaat uit twee paar (groen en wit, rood en zwart) ´getwiste´
draden. Er mogen maximaal 10 CAN apparaten worden aangesloten op de CAN bus.
Deze apparaten moeten binnen 0,5m van de CAN bus staan.
Wanneer de CAN bus aangesloten wordt op een KMS MP25, IA23 of FA23 ECU (d.m.v.
de RS232 naar CAN omzetter) of een KMS MD35 ECU, is het niet nodig om een CAN
afsluitingsweerstand (CAN terminating resistor plug) te gebruiken. Wanneer de CAN
display apart wordt gebruikt op een standalone CAN bus (bijvoorbeeld in combina-
tie met een KMS UEGO CAN controller), dan is het nodig om een CAN afsluitweer-
stand te plaatsen aan één kant van de CAN bus. De onderstaande tekeningen geven
de correcte aansluiting van de CAN bus weer.

kms.vankronenburg.nl
__________________________________________________________
KMS CAN display
Onderdeel nr: 01-01-01-0009 19
EN—NL—DE
NL
5. Bediening van het display
Aan de rechterkant van het display zitten twee knopjes. Met deze knopjes kan het
gehele display worden bediend.
Het bovenste knopje is de ‘enter’ knop. Met deze knop kun je de optie bevestigen
die is geselecteerd (de verlichtte balk) in het display. Door op de ‘enter’ knop te
drukken terwijl het display in het hoofdscherm staat wordt het hoofd menu geo-
pend. Het inhouden van de ‘enter’ knop leidt ertoe dat de lichtsterkte (brightness)
van het scherm wordt gereduceerd voor het rijden in de nacht. De lichtsterkte kan
worden aangepast in het hoofdmenu voor het rijden in daglicht en tijdens de nacht.
De onderste knop is de ‘scroll knop’. Hiermee kan naar beneden door het menu
worden gelopen om andere opties in het menu te selecteren.
Wanneer het display op het hoofdscherm staat, kan de ‘scroll knop’ worden ge-
bruikt om de indeling van het scherm te veranderen in 5 verschillende vooraf gede-
finieerde indelingen. Deze 5 indelingen kunnen door de gebruiker geheel naar eigen
wensen worden ingesteld in het menu van het display. Zie hoofdstuk 6 voor meer
informatie.
6. Het menu
6.1 Hoofdscherm
Na het aansluiten van het display verschijnt het opstart scherm. Dit verdwijnt na
zo´n 5 tot 10 seconden.
Het volgende scherm op het display is het hoofdscherm. M.b.v. de ‘scroll knop’ kan
worden gekozen tussen 5 vooraf gedefinieerde indelingen. Deze indelingen kunnen
geheel naar eigen wens worden ingericht in het menu van het display.
Door het bedienen van de ‘enter knop’ wanneer men zich in het hoofdscherm be-
vindt, wordt het menu van het display geopend.
Boven het scherm bevinden zich 7 LED lampjes welke allemaal twee functies heb-
ben. Elke afzonderlijk LED lampje kan worden ingesteld als waarschuwings of indi-
catie lampje voor verschillende functies zoals olie en brandstof druk, watertem-
peratuur, A.L.S., launch control, lambda control, etc. Wanneer een waarschuwings-
lampje begint te branden, wordt de overschreden waarde knipperend in beeld
weergegeven.
De LED lampjes kunnen naast de bovenstaande functie, ook worden ingesteld als
schakellampjes. Dit kan ook geheel naar eigen wens worden aangepast.

kms.vankronenburg.nl
__________________________________________________________
KMS CAN display
Onderdeel nr: 01-01-01-0009 20
EN—NL—DE
NL
6.2 Main menu: hoofdmenu
Het hoofdmenu bevat verschillende opties voor de
bediening van het complete display. M.b.v. de be-
dienings knopjes kan men door het menu lopen en
opties selecteren. De volgende opties kunnen wor-
den geselecteerd in het menu:
• Exit: Terug naar het hoofdscherm
• Brightness: Verander de helderheid van het scherm
• Units: Stel de eenheden in naar eigen wensen
• Layout: Instellen van de schermindelingen
• LED setup: Instellen van de LED lampjes naar eigen wensen
• CAN communication: Veranderen van de CAN communicatie snelheid
• Default settings: Terugzetten van alle instellingen naar standaard
Deze opties worden op de volgende pagina´s uitgelegd.
6.3 Brightness: helderheid
• Cancel: Terug naar hoofd menu
• Brighter: Maak scherm lichter
• Darker: Maak scherm donkerder
• Save and exit: Sla nieuwe instellingen op en
keer terug naar het hoofd menu
De ingestelde helderheid wordt weergegeven in het onderste deel van het scherm.
6.4 Units: eenheden
• Exit: Terug naar het hoofd menu
• Pressure: Stel druk eenheid in: bar, kPa of PSI
• Temperature: Stel temperatuur eenheid in: °C
of °F
• Lambda: Stel lambda eenheid in A/F ratio of λ
waarde
