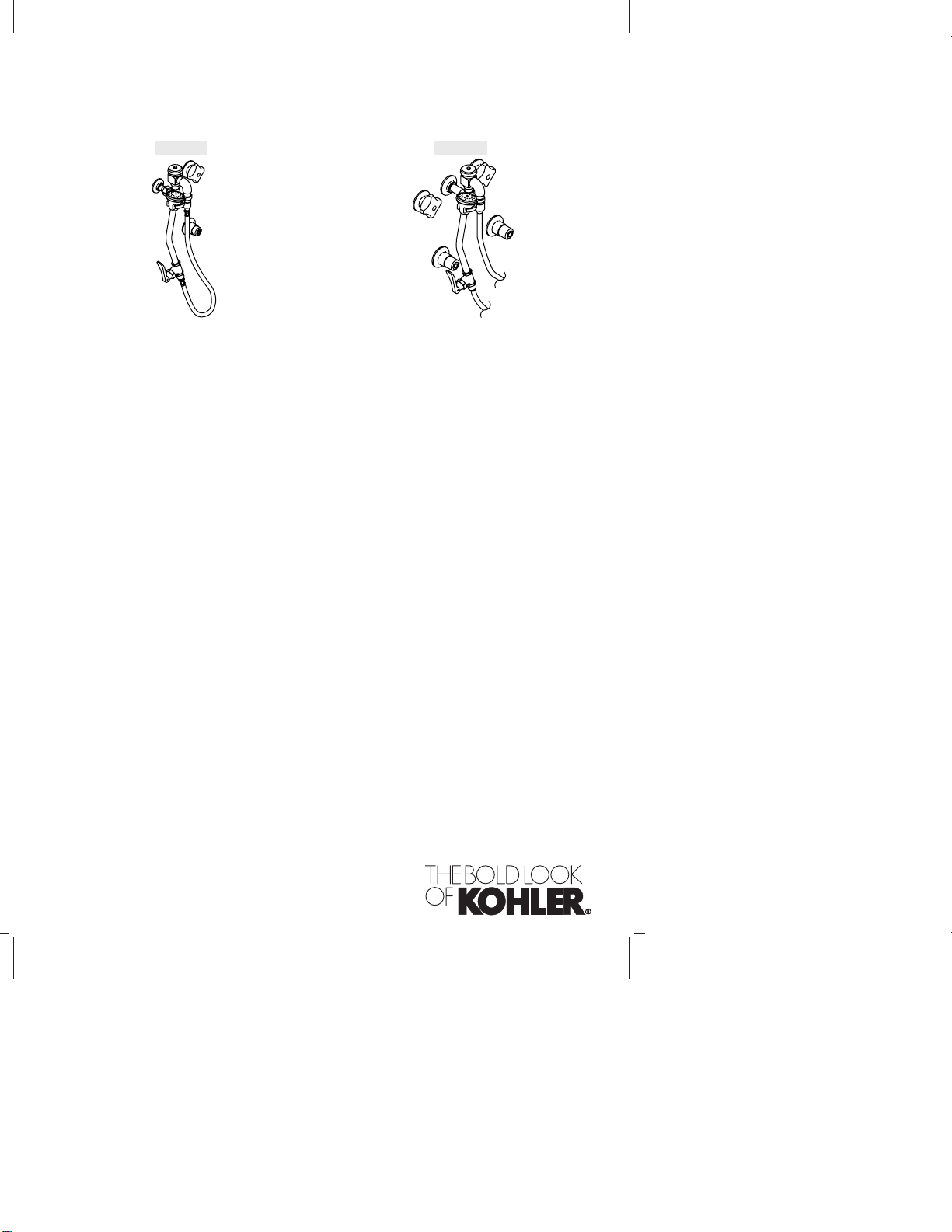

Kohler K-13931 User manual

Installation Guide
Bedpan Washers
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página“Español-1”
K-13931 K-13938
1034409-2-A

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems please don’t
hesitate to contact us. Our phone numbers and web site are listed on
the back cover. Thanks again for choosing Kohler Company.
Tools and Materials
Adjustable
Wrench
Strap
Wrench Thread Sealant
Phillips
Screwdriver
Blade
Screwdriver
• 9/16" or larger drill
bit for wall material
• Piping support
brackets
• Rags
Plus:
1034409-2-A 2 Kohler Co.

Before You Begin
CAUTION: Risk of property damage. To support the bedpan
washer and piping, provide sufficient reinforcement or mounting
brackets as required inside the wall.

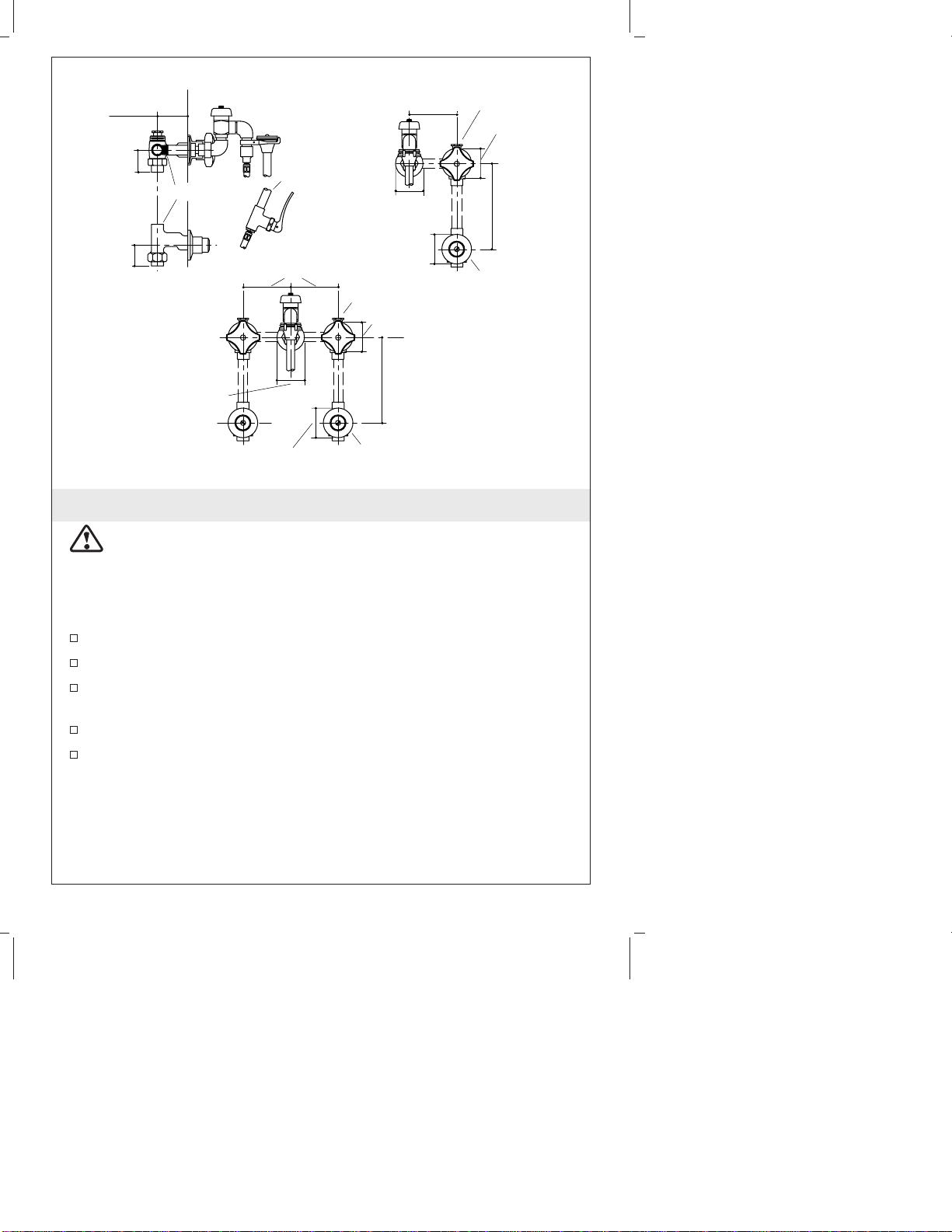

NOTE: Refer to the roughing-in diagram for dimensional
information.
Shut off the main valve and water supply.
Observe all local plumbing codes and building codes.
Plumb using 1/2″NPT pipe or 1/2″copper tubing, elbows, and
adapters. Secure the piping to reinforcements in the wall.
Do not remove plastic thread protectors until instructed.
Kohler Co. reserves the right to make revisions in the design of
bedpan washers without notice, as specified in the Price Book.
K-13931
K-13938
1/2" N.P.T.
2-1/4" (5.7 cm)
Min.
3" (7.6 cm)
Max.
1-3/4"
(4.4 cm)
1-3/4"
(4.4 cm)
Spray
1/2" Supply
Valve
1/2" Supply
Valve
1/2" Supply
Valve
1/2" Supply
Valve
4"
(10.2 cm)
4"(10.2 cm)
2-5/16" (5.9 cm) D.
2-5/16"
(5.9 cm) D.
2-1/2" (6.4 cm) D.
2-1/2" (6.4 cm) D.
2-1/2"
(6.4 cm) D.
2-1/2"
(6.4 cm) D.
8" (20.3 cm)
8" (20.3 cm) Optional
Kohler Co. 3 1034409-2-A

1. Install the Valve Body
NOTE: Apply a thread sealant where applicable.
NOTE: Do not remove thread protectors at this time.
Thread the plug button into the top of the supply valve.
Install both the supply valve and the check valve according to the
roughing-in diagram. Install two supply valves and two check
valves for a two handle bedpan washer.
Thread one supply nipple into the supply elbow outlet in the
wall. Repeat for a two handle bedpan washer.
Apply a bead of plumbers putty or other sealant to backside of
the flange according to the putty manufacturer’s instructions.
Slide one flange onto and over the supply nipple until it is snug
against the finished wall. Secure with the flange setscrew. Repeat
for a two handle bedpan washer.
Remove any excess putty or sealant.
Plug
Supply
Valve
Elbow
1/2" Piping
or Tubing
Water
Supply
Thread
Protectors
Check
Valve
Elbow
Supply
Outlet Supply
Nipple
Screw
Flange
Apply Plumbers
Putty.
1034409-2-A 4 Kohler Co.

2. Install the Handles and Check Valves
NOTE: Handles that are marked ″Cold″with a blue tape must
always be installed onto the right valve as viewed from the front of
the bedpan washer.
One Handle Installation
To install one handle, remove the thread protector from the valve.
Turn the valve to the closed position.
Apply a bead of plumbers putty or other sealant to backside of
the escutcheon according to the putty manufacturer’s instructions.
Thread the escutcheon onto the valve body until it is snug against
the finished wall.
Remove any excess putty or sealant.
Press the spline adapter into the valve stem.
Press the handle onto the escutcheon and spline adapter. Secure
with a screw.
Insert one button cap into the top and over the screw.
Supply
Valve
Spline
AdapterEscutcheon Escutcheon
Valve
Stem
Handle
Round-Head
Screw
Button
Cap
Apply
Plumbers
Putty.
Apply
Plumbers
Putty.
Check Valve
Shield
Kohler Co. 5 1034409-2-A

Install the Handles and Check Valves (cont.)
Repeat for a two handle bedpan washer.
Check Valve Installation
To install one check valve, remove the thread protector.
Apply a bead of plumbers putty or other sealant to backside of
the escutcheon according to the putty manufacturer’s instructions.
Thread the escutcheon onto the check valve until it is snug
against the finished wall.
Remove any excess putty or sealant.
Thread the shield onto the check valve until tight.
Repeat for a two handle bedpan washer.
1034409-2-A 6 Kohler Co.

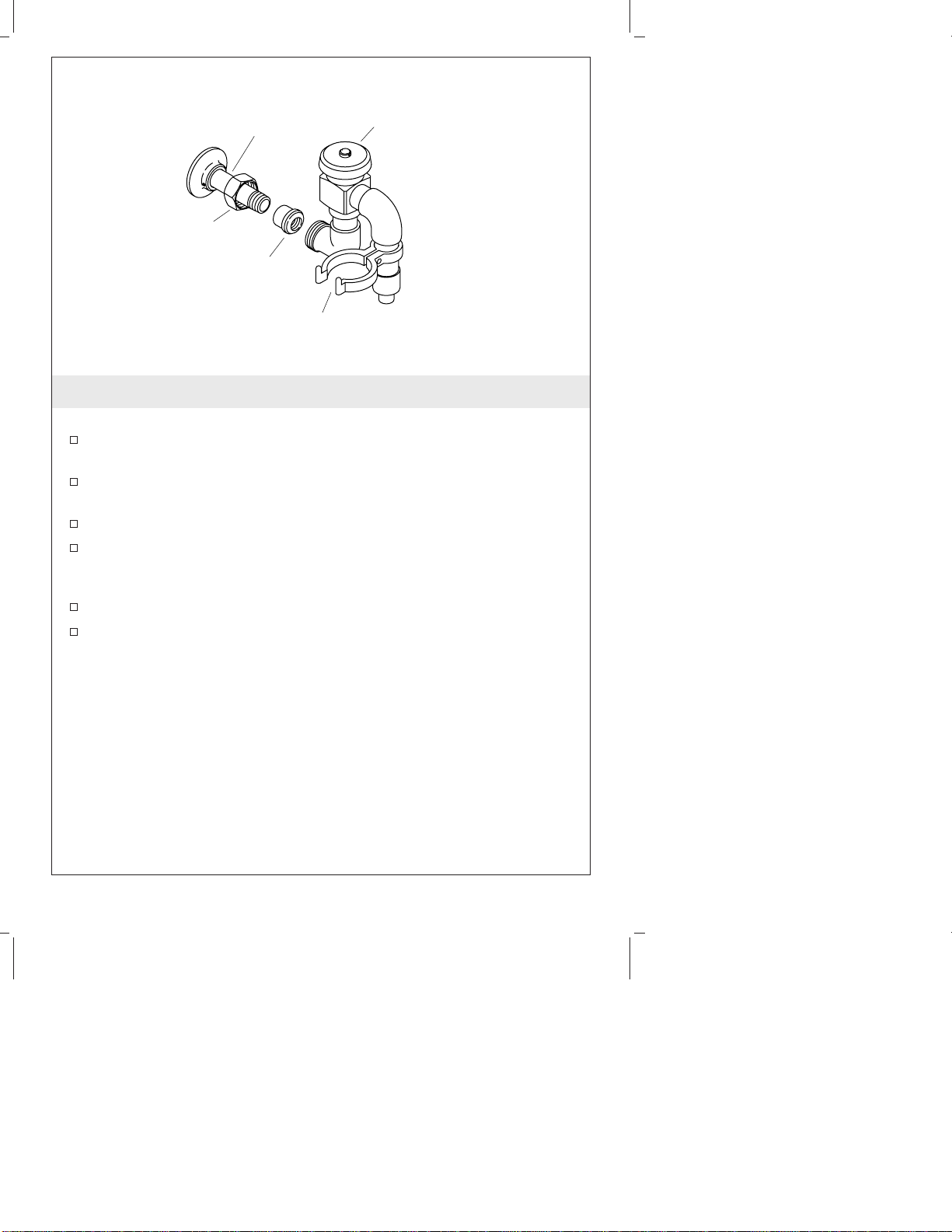

3. Install the Vacuum Breaker
NOTE: Apply a thread sealant where applicable.
Rotate the nut and union joint counterclockwise until they are
removed from the vacuum breaker assembly.
Slide the nut with threads facing out, half way down the supply
nipple.
Thread the union joint onto the supply nipple.
Thread the vacuum breaker assembly onto the union joint until
tight. Ensure that the vacuum breaker assembly is vertically
aligned.
Slide the nut onto the vacuum breaker assembly and thread until
tight.
Rotate the vacuum breaker clamp to point straight out from the
left side of the vacuum breaker assembly. Secure with a screw.
Vacuum
Breaker
Assembly
Supply
Nipple
Nut
Union
Joint
Clamp
Kohler Co. 7 1034409-2-A

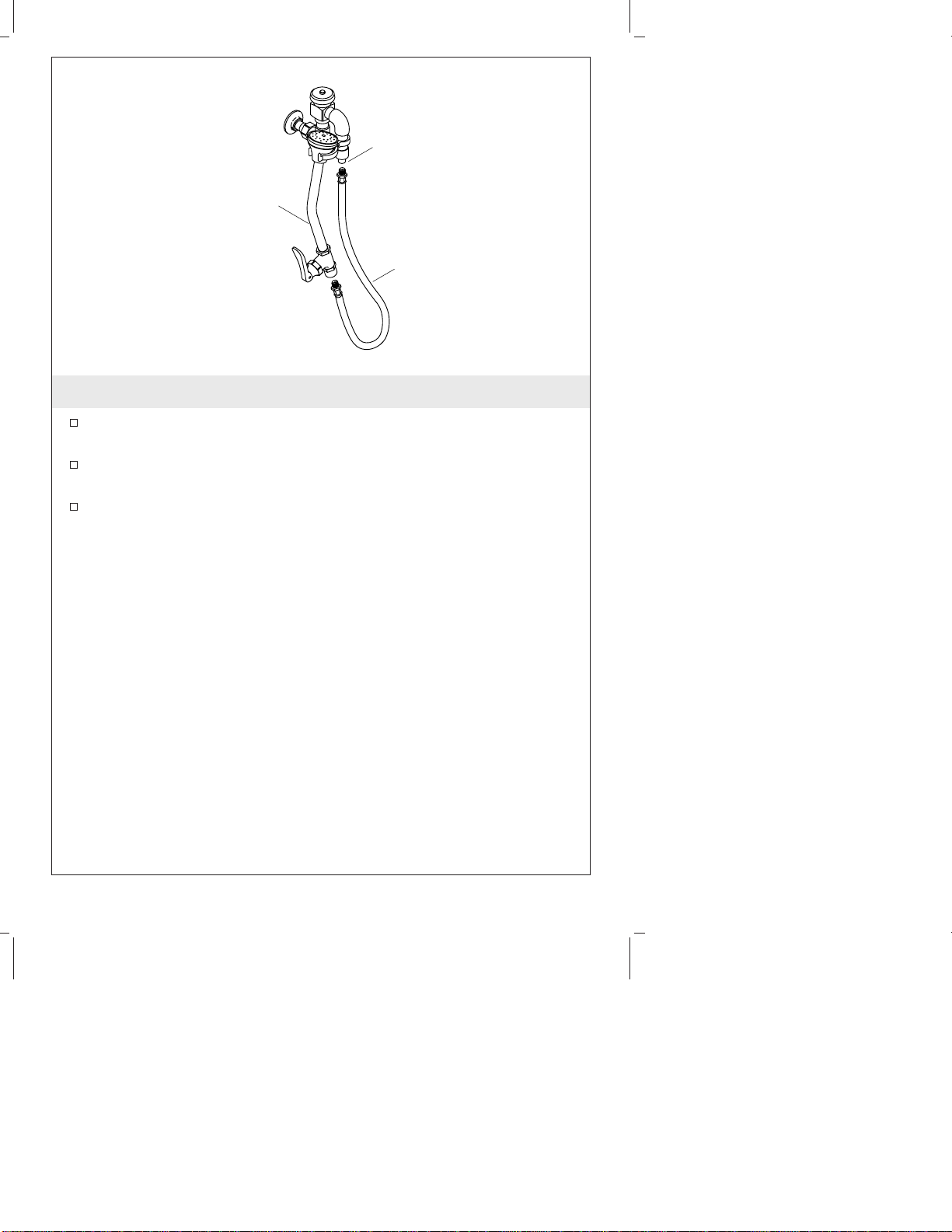

4. Install the Hose Assembly
Thread one end of the flexible hose into the vacuum breaker
assembly outlet. Securely tighten.
Thread the other end of the flexible hose into the sprayer outlet.
Securely tighten.
Hang the spray nozzle from the rotated valve assembly clamp.
Vacuum
Breaker
Assembly
Hose
Sprayer
1034409-2-A 8 Kohler Co.

5. Installation Checkout
NOTE: The water flow from the sprayer can be limited by adjusting
the angle valve.
NOTE: The water temperature can be reset by adjusting the angle
valve.
One Handle Bedpan Washer
For a one handle bedpan washer, turn on the main water supply.
Open both the check valve and the supply valve.
Check for leaks. Repair as needed.
Remove the screw, face, and washer from the sprayer.
Run water through the hose for approximately one minute to
remove debris.
Test and verify that the sprayer operates normally.
Two Handle Bedpan Washer
For a two handle bedpan washer, repeat with the other check
valve and supply valve.
Turn the water off.
Remove any debris from the sprayer and reinstall.
Test and verify that the sprayer operates normally.
Face Screw
Washer
Sprayer
Kohler Co. 9 1034409-2-A

Guide d’installation
Appareil de nettoyage à cuvettes
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et adresse Internet sont au verso. Merci encore d’avoir choisi
la compagnie Kohler.
Cléàmolette
Cléà
sangle Jointd'étanchéité pourfiletage
Tournevis
cruciforme
Tournevisplat
• Mêche à mur de
9/16" ou plus large
• Support de
tuyauterie
• Chiffons
Plus:
Kohler Co. Français-1 1034409-2-A

Avant de commencer
ATTENTION : Risque d’endommagement du matériel. Pour
supporter l’appareil de nettoyage à cuvettes et la tuyauterie,
prévoir un renfort suffisant ou des montants de fixation tel que
requis dans le mur.

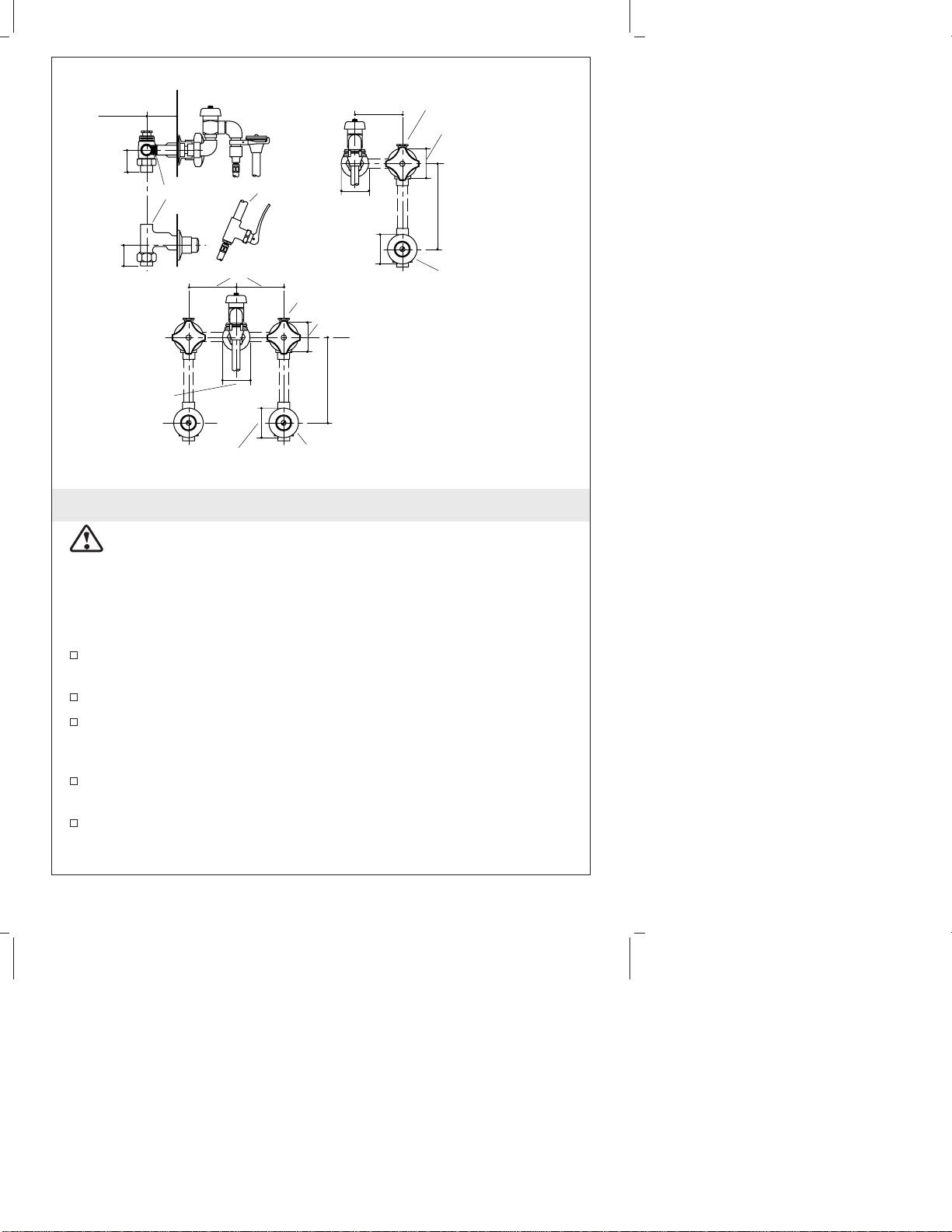

REMARQUE : Se référer au plan de raccordement pour les
informations dimensionnelles.
Fermer la valve principale et couper l’alimentation d’eau
principale.
Respecter tous les codes de plomberie et de bâtiment locaux.
Mettre d’aplomb à l’aide d’un tube de 1/2″N.P.T., ou un tube de
cuivre de 1/2″, de coudes et d’adaptateurs. Sécuriser la tuyauterie
aux renforts dans le mur.
Ne pas retirer les protecteurs en plastique du filetage avant d’en
être instruit de le faire.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, comme spécifié dans
le catalogue des prix.
K-13931
K-13938
N.P.T. 1/2"
2-1/4" (5,7 cm)
Min.
3" (7,6 cm)
Max.
1-3/4"
(4,4 cm)
1-3/4"
(4,4 cm)
Vaporisateur
Valve
d'alimentation 1/2"
Valve
d'alimentation 1/2"
Valve d'alimentation 1/2"
Valve
d'alimentation 1/2"
4" (10,2
cm)
4" (10,2 cm)
2-5/16"
(5,9 cm) D.
2-5/16"
(5,9 cm) D.
2-1/2" (6,4 cm) D.
2-1/2" (6,4 cm) D.
2-1/2"
(6,4 cm) D.
2-1/2"
(6,4 cm) D.
8" (20,3 cm)
8" (20,3 cm) Optionnel
Kohler Co. Français-2 1034409-2-A

1. Installer le corps de la valve
REMARQUE : Appliquer un joint pour filetage où c’est applicable.
REMARQUE : Ne pas retirer les protection du filetage à ce moment.
Visser le bouchon au-dessus de la valve d’alimentation.
Installer la valve d’alimentation et la valve clapet selon le plan de
raccordement. Installer deux valves d’alimentation et deux
valves-clapet pour un appareil de nettoyage à cuvettes à deux
poignées.
Visser un mamelon d’alimentation dans la sortie d’alimentation
du coude dans le mur. Répéter pour un appareil de nettoyage à
cuvettes à deux poignées.
Appliquer du mastic d’étanchéité ou un produit semblable au dos
de la bride selon les instructions du fabricant du mastic.
Glisser une bride sur le mamelon d’alimentation jusqu’à ce qu’elle
soit serrée contre le mur fini. Sécuriser avec la vis de serrage de la
bride. Répéter pour un appareil de nettoyage à cuvettes à deux
poignées.
Retirer tout excédent de mastic de plombier ou joint d’étanchéité.
Bouchon
Vanne
d'alimentation
Coude
Tuyau ou
tube de 1/2"
Alimentation
d'eau
Protecteurs
de filetage
Valve clapet de
non-retour
Coude
Sortie
d'alimentation
Mamelon
d'alimentation
Vis
Bride
Appliquer du
mastic de
plomberie.
1034409-2-A Français-3 Kohler Co.

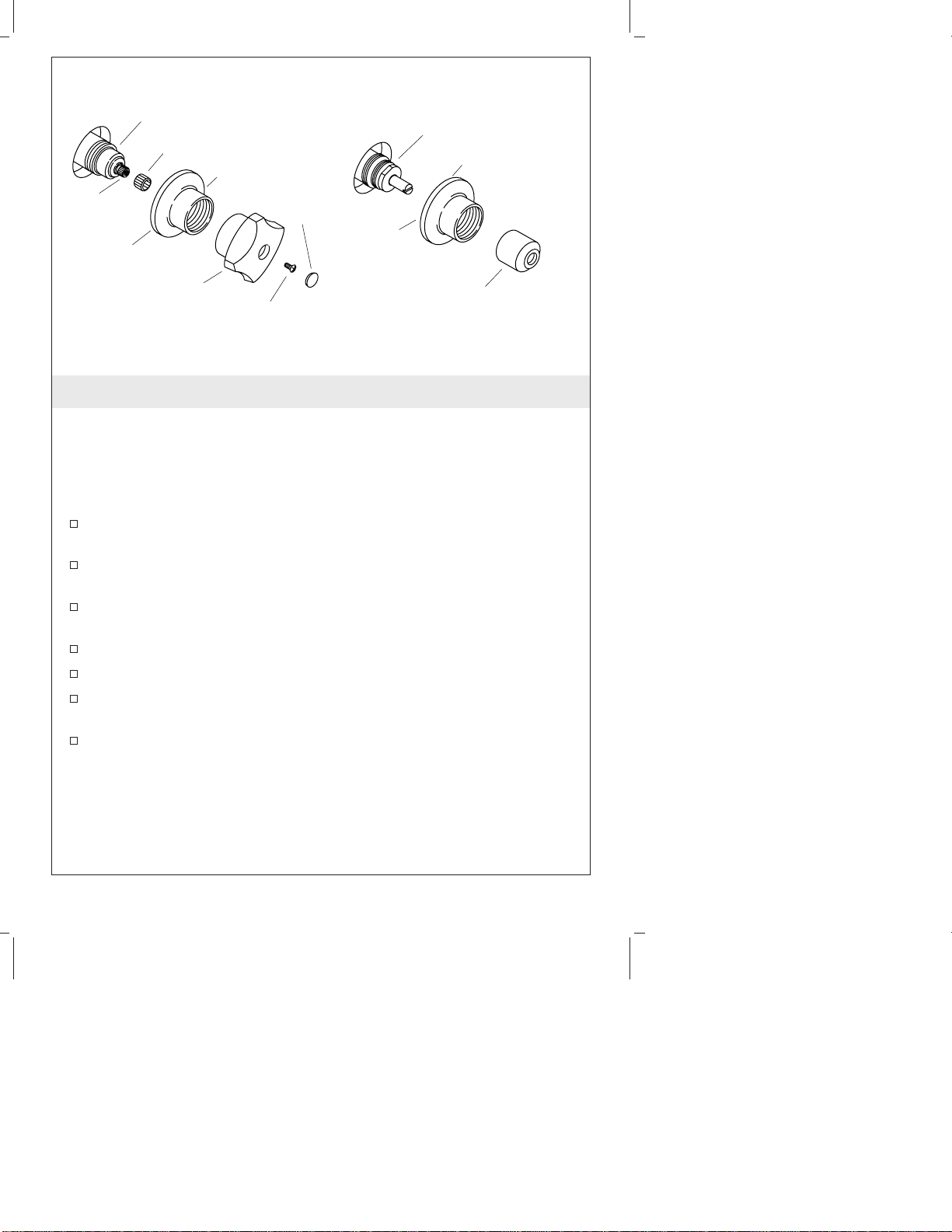

2. Installer les poignées et les valves clapet.
REMARQUE : Les poignées marquées froid en bleu doivent toujours
être installées sur la valve droite tel qu’indiqué de l’avant de
l’appareil de nettoyage à cuvettes.
Installation une poignée
Pour installer une poignée, retirer le protecteur du filetage de la
valve. Tourner la valve en position fermée.
Appliquer du mastic de plombier ou autre au dos de l’applique
selon les instructions du fabricant du mastic.
Visser l’applique sur le corps de la valve jusqu’à ce qu’elle soit
serrée contre le mur fini.
Retirer tout excédent de mastic de plombier ou joint d’étanchéité.
Presser l’adaptateur à cannelures dans la tige de la valve.
Enfoncer la poignée sur l’adaptateur à cannelures. Fixer avec une
vis.
Insérer un bouchon par dessus la vis.
Vanne
d'alimentation
Adaptateur à
cannelures
Rosace
Tige la
valve
PoignéeVis à tête ronde
Capuchon
du bouton
Appliquer du
mastic de
plomberie.
Appliquer du mastic
de plomberie.
Valve clapet de
non-retour
Protection
Applique
Kohler Co. Français-4 1034409-2-A

Installer les poignées et les valves clapet. (cont.)
Répéter pour un appareil de nettoyage à cuvettes à deux
poignées.
Vérifier l’installation de la valve
Pour installer une poignée de valve, retirer le protecteur du
filetage.
Appliquer du mastic de plombier ou autre au dos de l’applique
selon les instructions du fabricant du mastic.
Visser l’applique sur la valve clapet jusqu’à ce qu’elle soit serrée
contre le mur fini.
Retirer tout excédent de mastic de plombier ou joint d’étanchéité.
Visser la protection sur la valve clapet jusqu’au serrage.
Répéter pour un appareil de nettoyage à cuvettes à deux
poignées.
1034409-2-A Français-5 Kohler Co.

3. Installer le reniflard
REMARQUE : Appliquer un joint pour filetage où il est applicable.
Pivoter l’écrou et le joint d’union vers la gauche jusqu’à ce qu’ils
soient retirés de l’ensemble du reniflard.
Glisser l’écrou avec le filetage dirigé vers l’extérieur, à mi-distance
du mamelon d’alimentation.
Visser un joint d’union sur chaque mamelon d’alimentation.
Visser l’ensemble du reniflard sur le joint d’union jusqu’au
serrage. S’assurer que l’ensemble du reniflard soit aligné
verticalement.
Glisser l’écrou sur l’ensemble du reniflard et bien serrer.
Pivoter la pince du reniflard de façon à ce qu’elle pointe vers
l’extérieur du côté gauche de l’ensemble du reniflard. Fixer avec
une vis.
Ensemble
reniflard
Mamelon
d'alimentation
Écrou
Joint
d'union
Collier
Kohler Co. Français-6 1034409-2-A

4. Installer l’ensemble du flexible
Visser une extrémité du flexible dans la sortie de l’ensemble du
reniflard. Bien serrer.
Visser l’autre extrémité du flexible dans la sortie du vaporisateur.
Bien serrer.
Suspendre le jet du vaporisateur du collier de l’ensemble de la
valve.
Ensemble
reniflard
Flexible
Vaporisateur
1034409-2-A Français-7 Kohler Co.

5. Vérification de l’installation
REMARQUE : Le débit d’eau du vaporisateur peut être limité en
ajustant l’angle de la valve.
REMARQUE : La température peut être ré-initialisée en ajustant
l’angle de la valve.
Appareil de nettoyage à cuvettes à une poignée.
Pour un appareil de nettoyage à cuvettes à une poignée, ouvrir
l’alimentation d’eau principale.
Ouvrir les valves clapet et d’alimentation.
Vérifier s’il y a des fuites. Réparer au besoin.
Retirer la vis, face, et rondelle du vaporisateur.
Faire couler l’eau à travers le flexible pendant environ une minute
pour chasser tous les débris.
Tester et vérifier que le vaporisateur fonctionne normalement.
Appareil de nettoyage à cuvettes à deux poignées.
Pour un appareil de nettoyage à cuvettes à deux poignées, répéter
avec les autres valves clapet et d’alimentation.
Fermer l’eau.
Retirer tous débris du vaporisateur et réinstaller.
Face Vis
Rondelle
Vaporisateur
Kohler Co. Français-8 1034409-2-A

Vérification de l’installation (cont.)
Tester et vérifier que le vaporisateur fonctionne normalement.
1034409-2-A Français-9 Kohler Co.

Guía de Instalación
Aparato limpiador de orinales
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Llaveajustable
Llavede
correa Cintaselladora deroscas
Destornillador
depuntade
cruz(Phillips)
Destornillador
plano
• Broca de 9/16" o
mayor para el
material de la pared
• Abrazaderas de
soporte para tubos
• Trapos
Más:
Kohler Co. Español-1 1034409-2-A

Antes de comenzar
PRECAUCIÓN: Riesgo de daños a la propiedad. Para soportar
el aparato limpiador de orinales y los tubos, asegúrese de que el
interior de la pared tenga suficientes refuerzos o soportes de
montaje según sea necesario.
NOTA: Consulte el diagrama de instalación para ver la información
dimensional.
Cierre la válvula principal y el suministro de agua.
Cumpla con todos los códigos locales de plomería y de
construcción.
Conecte con tuberías de cobre de 1/2″o tuberías con rosca NPT
de 1/2″, codos y adaptadores. Fije las tuberías a los refuerzos en
la pared.
No retire los protectores de plástico de las roscas hasta que se le
indique.
Kohler Co. se reserva el derecho de modificar el diseño de los
aparatos limpiadores de orinales sin previo aviso, tal como se
especifica en la lista de precios.
K-13931
K-13938
2-1/4" (5,7 cm)
Mín.
3" (7,6 cm)
Máx.
1-3/4"
(4,4 cm)
1-3/4"
(4,4 cm)
Rociador
Válvula de
suministro de 1/2"
Válvula de
suministro de 1/2"
Válvula de
suministro de 1/2"
Válvula de
suministro de 1/2"
4" (10,2 cm)
4" (10,2 cm)
2-5/16"
(5,9 cm) D.
2-5/16"
(5,9 cm) D.
2-1/2" (6,4 cm) D.
2-1/2" (6,4 cm) D.
2-1/2"
(6,4 cm) D.
2-1/2"
(6,4 cm) D.
8" (20,3 cm)
8" (20,3 cm) Optativo
Rosca NPT
de 1/2"
1034409-2-A Español-2 Kohler Co.
