D
- 5 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus.Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
Erklärung der verwendeten Symbole
(siehe Bild 9)
1. Gefahr! - Zur Verringerung des Verletzungsri-
sikos Bedienungsanleitung lesen.
2. Vorsicht! Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust
bewirken.
3. Vorsicht! Tragen Sie eine Staubschutz-
maske. Beim Bearbeiten von Holz und ande-
rer Materialien kann gesundheitsschädlicher
Staub entstehen. Asbesthaltiges Material darf
nicht bearbeitet werden!
4. Vorsicht! Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken
oder aus dem Gerät heraustretende Splitter,
Späne und Stäube können Sichtverlust be-
wirken.
5. Lagerung der Akkus nur in trockenen Räu-
men mit einer Umgebungstemperatur von
+10°C - +40°C. Akkus nur in geladenem Zu-
stand lagern (mind. 40% geladen).
6. Die Akkus müssen vor der Entsorgung aus
dem Gerät entnommen werden. Hinweis zur
Entsorgung von Akkus: Akkus dürfen nicht in
den Hausmüll gegeben werden.
7. Um eine Beschädigung des Gerätes zu ver-
meiden, soll die Umschaltung zwischen den
einzelnen Funktionen nur im Stillstand erfol-
gen.
8. SDS-Plus- Bohrer drehend in die Werkzeug-
aufnahme bis zum Anschlag einschieben.
Das Werkzeug verriegelt sich von selbst.
9. 1.Verriegelungshülse zurückziehen,
festhalten!
2.Werkzeug entnehmen!
10. Der Durchmesser des Bohrers darf max. 8
mm betragen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang

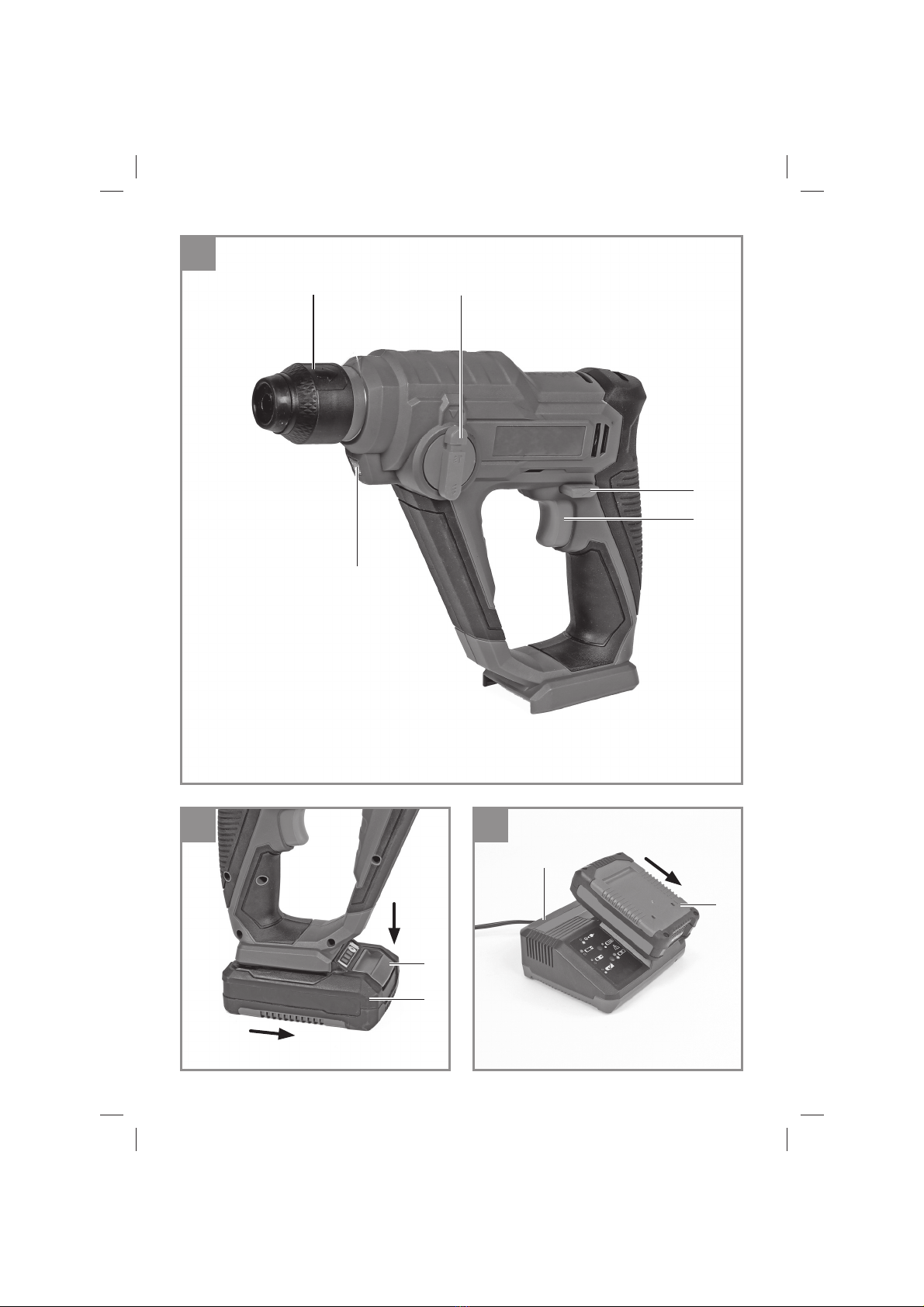

2.1 Gerätebeschreibung (Bild 1)
1. Verriegelungshülse
2. Bohren-/Schlagbohren-Umschalter
3. Drehrichtungsschalter
4. Ein-/ Ausschalter
5. LED-Licht
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
• Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
• Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
Anl_KX_BH_18_Li_SPK13.indb 5Anl_KX_BH_18_Li_SPK13.indb 5 20.04.2021 15:19:5920.04.2021 15:19:59

D
- 6 -
• Akku-Bohrhammer
• Originalbetriebsanleitung
• Sicherheitshinweise
3. Bestimmungsgemäße
Verwendung
Das Gerät ist bestimmt zum Hammerbohren in
Beton, Gestein und Ziegel unter Verwendung des
entsprechenden Bohrers. Außerdem ist das Gerät
geeignet zum Schrauben und Bohren in Holz und
Stahl.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden.Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Spannungsversorgung Motor:.................18 V d.c.
Leerlauf-Drehzahl:...............................0-900 min-1
Rechts- Links-Lauf:............................................ja
Gewicht:....................................................1,25 kg
Achtung!
Das Gerät wird ohne Akkus und ohne Ladegerät
geliefert und darf nur mit den Li-Ion Akkus der
Kraftixx Serie verwendet werden!
Die Li-Ion Akkus der Kraftixx Serie dürfen nur mit
den Kraftixx-Ladegeräten geladen werden.
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden ent-
sprechend EN 60745 ermittelt.
Schalldruckpegel LpA........................... 76,4 dB(A)
Unsicherheit KpA............................................3 dB
Schallleistungspegel LWA ..................... 87,4 dB(A)
Unsicherheit KWA ...........................................3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust be-
wirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend
EN 60745.
Bohrhämmern in Beton
Schwingungsemissionswert ah= 10,07 m/s2
Unsicherheit K = 1,5 m/s2
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmä-
ßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls über-
prüfen.
• Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
• Tragen Sie Handschuhe.
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
Anl_KX_BH_18_Li_SPK13.indb 6Anl_KX_BH_18_Li_SPK13.indb 6 20.04.2021 15:20:0020.04.2021 15:20:00

D
- 7 -
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge-
wartet wird.
Begrenzen Sie die Arbeitszeit.
Dabei sind alle Anteile des Betriebszyklus zu
berücksichtigen (beispielsweise Zeiten, in de-
nen das Elektrowerkzeug abgeschaltet ist, und
solche, in denen es zwar eingeschaltet ist, aber
ohne Belastung läuft).
5. Vor Inbetriebnahme
Lesen Sie vor der Inbetriebnahme Ihres Akku-
Bohrhammers unbedingt diese Hinweise:
1. Laden Sie den Akku mit dem mitgelieferten
Ladegerät.
2. Nur scharfe Bohrer sowie einwandfreie und
geeignete Schrauberbits verwenden.
3. Beim Bohren und Schrauben in Wänden und
Mauern diese auf verborgene Strom-, Gas-
und Wasserleitung überprüfen.
6. Bedienung
6.1 Laden des LI-Akku-Packs (Abb. 2-3)
1. Akku-Pack (a) aus dem Handgriffheraus
ziehen, dabei die Rasttaste (b) nach unten
drücken.
2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan-
denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (c) in die
Steckdose. Die grüne LED beginnt zu blinken.
3. Schieben Sie den Akku-Pack (a) auf das La-
degerät (c).
Unter Punkt 10 (Anzeige Ladegerät) finden Sie
eine Tabelle mit den Bedeutungen der LED Anzei-
ge am Ladegerät.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte
• ob an der Steckdose die Netzspannung vor-
handen ist.
• ob ein einwandfreier Kontakt an den Lade-
kontakten des Ladegerätes vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
• das Ladegerät und Ladeadapter
• und den Akku-Pack
an unseren Kundendienst zu senden.
Für einen fachgerechten Versand kontaktie-
ren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.
Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese ein-
zeln in Kunststoffbeutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!
Im Interesse einer langen Lebensdauer des Akku-
Packs sollten Sie für eine rechtzeitige Wiederauf-
ladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!
6.2 Schrauben/Bohren/Schlagbohren-Um-
schalter (Abb. 4/Pos. 2)
Vorsicht!
Nur im Stillstand umschalten!
Schlagbohren
Zum Schlagbohren den Knopf (f) am Bohren-/
Schlagbohren-Umschalter (2) drücken und
gleichzeitig den Umschalter (2) in die Schal-
terstellung A drehen. Die eingestellte Schalter-
stellung wird Ihnen am Orientierungspunkt (g)
angezeigt.
Bohren/Schlagbohren
Zum Bohren/Schrauben den Knopf (a) am Boh-
ren-/Schlagbohren-Umschalter (2) drücken und
gleichzeitig den Umschalter (2) in die Schal-
terstellung B drehen. Die eingestellte Schalter-
stellung wird Ihnen am Orientierungspunkt (g)
angezeigt.
Achtung!
Zum Schlagbohren benötigen Sie nur eine ge-
ringe Anpresskraft. Ein zu hoher Anpressdruck
belastet unnötig den Motor. Bohrer regelmäßig
prüfen. Stumpfen Bohrer nachschleifen oder
ersetzen.
6.3 Drehrichtungsschalter (Abb. 5/Pos. 3)
Mit dem Schiebeschalter über dem Ein-/Aus-
schalter (4) können Sie die Drehrichtung des Ge-
Anl_KX_BH_18_Li_SPK13.indb 7Anl_KX_BH_18_Li_SPK13.indb 7 20.04.2021 15:20:0020.04.2021 15:20:00

D
- 8 -
rätes einstellen und das Gerät gegen ungewolltes
Einschalten sichern. Sie können zwischen Links-
und Rechtslauf wählen. Um eine Beschädigung
des Getriebes zu vermeiden, darf die Drehrich-
tung nur im Stillstand umgeschaltet werden. Be-
findet sich der Schiebeschalter in der Mittelstel-
lung, ist der Ein-/Ausschalter (4) blockiert.
Gefahr!
Um eine Gefährdung zu vermeiden, darf die
Maschine nur an den beiden Handgriffen
gehalten werden!
Andernfalls kann beim Anbohren von Leitungen
elektrischer Schlag drohen!
6.4 Ein-/Ausschalter (Abb. 5/Pos. 4)
Mit dem Ein-/Ausschalter können Sie die Dreh-
zahl stufenlos steuern. Je weiter Sie den Schalter
drücken, desto höher ist die Drehzahl des Gerä-
tes.
Einschalten:
Ein-/Ausschalter (4) drücken.
Ausschalten:
Ein-/Ausschalter (4) loslassen.
6.5 Akku-Kapazitätsanzeige (Abb. 6/Pos. e)
Drücken Sie auf den Schalter für Akku-
Kapazitätsanzeige (d). Die Akku-Kapazitätsan-
zeige (e) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED’s.
Alle 3 LED‘s leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(‘s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LED’s blinken:
Die Temperatur des Akkus ist unterschritten. Ent-
fernen Sie den Akku vom Gerät und lassen Sie
den Akku einen Tag bei Raumtemperatur liegen.
Tritt der Fehler wieder auf, so wurde der Akku tie-
fentladen und ist defekt. Entfernen Sie den Akku
vom Gerät. Ein defekter Akku darf nicht mehr ver-
wendet bzw. geladen werden.
6.6 LED-Licht (Abb. 6/Pos. 5)
Das LED-Licht (5) ermöglicht das Ausleuchten
der Schraub- bzw. Bohrstelle bei ungünstigen
Lichtverhältnissen. Das LED-Licht (5) leuchtet
automatisch, sobald Sie den Ein-/Ausschalter (4)
drücken.
6.7 Werkzeug einsetzen (Abb. 7)
Achtung! Stellen Sie bei allen Arbeiten (z.B.
Werkzeugwechsel;Wartung; usw.) am Gerät den
Drehrichtungsschalter (3) in Mittelstellung.
• Werkzeug vor dem Einsetzen reinigen und
Werkzeug-Schaft mit Bohrerfett leicht fetten.
• Staubfreies Werkzeug drehend in die
Werkzeugaufnahme (h) bis zum Anschlag
einschieben. Das Werkzeug verriegelt sich
selbst.
• Verriegelung durch Ziehen am Werkzeug prü-
fen.
6.8 Werkzeug entnehmen (Abb. 8)
Verriegelungshülse (1) zurückziehen, festhalten
und Werkzeug entnehmen.
6.9 Schrauben
Verwenden Sie am besten Schrauben mit Selbst-
zentrierung (z. B.Torx, Kreuzschiltz), welches ein
sicheres Arbeiten gewährleistet. Achten Sie dar-
auf, dass der verwendete Bit und die Schraube in
Form und Größe übereinstimmen.
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Akku heraus.
7.1 Reinigung
• Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen
Schlages.
Anl_KX_BH_18_Li_SPK13.indb 8Anl_KX_BH_18_Li_SPK13.indb 8 20.04.2021 15:20:0020.04.2021 15:20:00

D
- 9 -
7.2 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
7.3 Ersatzteil- und Zubehörbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
Tipp! Für ein gutes Arbeits-
ergebnis empfehlen wir
hochwertiges Zubehör von
! www.kwb.eu
[e-mail]
8. Entsorgung und
Wiederverwertung
Das Gerät befindet sich in einer Verpackung,
um Transportschäden zu verhindern. Diese
Verpackung ist Rohstoffund ist somit wieder ver-
wendbar oder kann dem Rohstoffkreislauf zurück-
geführt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoffe. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden.Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem sowie
für Kinder unzugänglichem Ort. Die optimale
Lagertemperatur liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Elektrowerkzeug in der Origi-
nalverpackung auf.
Anl_KX_BH_18_Li_SPK13.indb 9Anl_KX_BH_18_Li_SPK13.indb 9 20.04.2021 15:20:0120.04.2021 15:20:01

D
- 10 -
10. Anzeige Ladegerät
Anzeigestatus Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät
An Aus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten finden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit.
Danach wird bis zur vollständigen Ladung auf eine Schonladung um-
geschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät.Trennen Sie das Lade-
gerät vom Netz.
Blinkt Aus Anpassungsladung
Das Ladegerät befindet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und
benötigt mehr Zeit. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen.
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann
trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.
Anl_KX_BH_18_Li_SPK13.indb 10Anl_KX_BH_18_Li_SPK13.indb 10 20.04.2021 15:20:0120.04.2021 15:20:01

D
- 11 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeaufforderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Anl_KX_BH_18_Li_SPK13.indb 11Anl_KX_BH_18_Li_SPK13.indb 11 20.04.2021 15:20:0120.04.2021 15:20:01

D
- 12 -
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten, Bohrfutter, Akku
Verbrauchsmaterial/ Verbrauchsteile* Bohrer, Meißel
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_KX_BH_18_Li_SPK13.indb 12Anl_KX_BH_18_Li_SPK13.indb 12 20.04.2021 15:20:0220.04.2021 15:20:02

D
- 13 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo-
nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-
sprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pflege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-
adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_KX_BH_18_Li_SPK13.indb 13Anl_KX_BH_18_Li_SPK13.indb 13 20.04.2021 15:20:0220.04.2021 15:20:02

D
- 14 -
wir haben das Ziel, alles dafür zu tun, damit Sie all Ihre Projekte möglich machen können. Aus diesem Grund
ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich das iSC auf die Fahnen geschrieben, Sie bei allen Fragen zu Ihrem
Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfügbarkeit,
24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein flächendeckendes
Service-Partnernetz.
Über unser Onlineportal www.isc-gmbh.info sind viele unserer verfügbaren Services jetzt noch schneller
und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.
iSC GmbH
Eschenstraße 6
94405 Landau an der Isar
Telefon: 09951 - 959 2003
Telefax: 09951 - 959 1710
E-Mail: [e-mail] Wir freuen uns auf Ihren Besuch unter
Sehr geehrte Kundin,
sehr geehrter Kunde,
isc-gmbh.info
>>>
ERSATZTEILE
PREIS-
INFORMATIONEN VERFÜGBARKEITEN
PRODUKT-
INFORMATIONEN
TRACK & TRACE
REPARATUR-
SERVICE SERVICE-STELLEN
VOR ORT
GARANTIEVER-
LÄNGERUNGEN
ZUBEHÖR
Anl_KX_BH_18_Li_SPK13.indb 14Anl_KX_BH_18_Li_SPK13.indb 14 20.04.2021 15:20:0220.04.2021 15:20:02

GB
- 15 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well.We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
Explanation of the symbols used (see Fig. 9)
1. Danger! - Read the operating instructions to
reduce the risk of injury.
2. Caution! Wear ear-muffs. The impact of noi-
se can cause damage to hearing.
3. Caution! Wear a breathing mask. Dust
which is injurious to health can be generated
when working on wood and other materials.
Never use the device to work on any materi-
als containing asbestos!
4. Caution! Wear safety goggles. Sparks ge-
nerated during working or splinters, chips and
dust emitted by the device can cause loss of
sight.
5. Store the batteries only in dry rooms with
an ambient temperature of +10°C to +40°C.
Place only fully charged batteries in storage
(charged at least 40%).
6. The batteries must be removed from the
tool before it is disposed of. How to dispose
of batteries: Batteries are not allowed in
household waste.
7. Select between the individual functions only
when the equipment is at a standstill. If you
fail to observe this point, the equipment may
be damaged.
8. Turn and push the SDS-Plus drill bit into the
tool chuck as far as it will go.The tool will lock
automatically.
9. 1. Pull back and hold the locking sleeve!
2. Remove the tool!
10. The diameter of the drill bit must not exceed
12 mm.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regula-
tions and instructions may result in an electric
shock, fire and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1)
1. Locking sleeve
2. Drill/impact drill/chisel selector switch
3. Changeover switch
4. On/Offswitch
5. LED lamp
2.2 Items supplied
Please check that the article is complete as
specified in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
• Open the packaging and take out the equip-
ment with care.
• Remove the packaging material and any
packaging and/or transportation braces (if
available).
• Check to see if all items are supplied.
• Inspect the equipment and accessories for
transport damage.
• If possible, please keep the packaging until
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suffocating!
• Cordless impact drill
• Original operating instructions
• Safety instructions
3. Proper use
The equipment is designed for drilling work with
hammer action in concrete, rock and brick, al-
ways using the correct drill bit.The equipment is
also suitable for screwdriving and drilling in wood
and steel.
Anl_KX_BH_18_Li_SPK13.indb 15Anl_KX_BH_18_Li_SPK13.indb 15 20.04.2021 15:20:1420.04.2021 15:20:14

GB
- 16 -
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse.The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Motor power supply: ............................... 18 V DC
Idling speed: .......................................0-900 min-1
Clockwise/counter-clockwise: ........................Yes
Weight: .....................................................1.25 kg
Caution!
This tool comes without batteries and without a
charger, and it is allowed to be used only with
lithium-ion batteries of the Kraftixx series!
Lithium-ion batteries of the Kraftixx series are al-
lowed to be charged only with Kraftixx chargers.
Danger!
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
LpA sound pressure level ..................... 76.4 dB(A)
KpA uncertainty .............................................3 dB
LWA sound power level ........................ 87.4 dB(A)
KWA uncertainty .............................................3 dB
Wear ear-muffs.
The impact of noise can cause damage to hea-
ring.
Total vibration values (vector sum of three direc-
tions) determined in accordance with EN 60745.
Impact drilling in concrete
Vibration emission value ah= 10.07 m/s2
K uncertainty = 1.5 m/s2
The specified vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equip-
ment is used and may exceed the specified value
in exceptional circumstances.
The specified vibration value can be used to
compare the equipment with other electric power
tools.
The specified vibration value can be used for initi-
al assessment of a harmful effect.
Keep the noise emissions and vibrations to a
minimum.
• Only use appliances which are in perfect wor-
king order.
• Service and clean the appliance regularly.
• Adapt your working style to suit the appliance.
• Do not overload the appliance.
• Have the appliance serviced whenever ne-
cessary.
• Switch the appliance off when it is not in use.
• Wear protective gloves.
Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi-
dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protec-
tion is used.
3. Health damage caused by hand-arm vib-
rations if the equipment is used over a pro-
longed period or is not properly guided and
maintained.
Danger!
The electric power tool generates an electro-
magnetic field during operation. Under certain
circumstances this field may actively or passively
impede medical implants.To reduce the risk of
serious or fatal injuries, we recommend persons
with medical implants to consult their doctor and
the manufacturer of the medical implant prior to
using the equipment.
5. Before using the equipment
Be sure to read the following information before
you put the cordless impact drill into operation:
1. Charge the battery pack only with a charger
from the Power-X-Change series.
2. Only ever use sharp drill bits and screwdriver
bits which are suitable for the purpose and in
Anl_KX_BH_18_Li_SPK13.indb 16Anl_KX_BH_18_Li_SPK13.indb 16 20.04.2021 15:20:1420.04.2021 15:20:14

GB
- 17 -
faultless condition.
3. Using a cable/pipe detector, check the area
you want to work on for concealed electric
cables and gas and water pipes.
6. Operation
6.1 Charging the LI battery pack (Fig. 2-3)
1. Remove the battery pack (a) from the handle,
pressing the pushlock button (b) downwards
to do so.
2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
(c) into the socket outlet.The green LED will
then begin to flash.
3. Push the battery pack onto the battery char-
ger.
In section 10 (Charger indicator) you will find a
table with an explanation of the LED indicator on
the charger.
If the battery pack fails to charge, check for the
following:
• voltage at the power socket
• whether there is good contact at the charging
contacts of the charging unit
If the battery pack still fails to charge, send
• the charger and charging adapter
• and the battery pack
to our customer service center.
To ensure that items are properly packaged
and delivered when you send them to us,
please contact our customer service or the
point of sale at which the equipment was
purchased.
When shipping or disposing of batteries and
cordless tools, always ensure that they are
packed individually in plastic bags to prevent
short circuits and fires.
To ensure that the battery pack provides long ser-
vice, you should take care to recharge it promptly.
You must recharge the battery pack when you
notice that the performance of the device drops.
Never allow the battery pack to become fully di-
scharged.This will cause it to develop a defect.
6.2 Selector switch for driving/drilling/impact
drilling (Fig. 4/Item 2)
Caution!
Change the switch position only when the
equipment is at a standstill!
Impact drilling
For impact drilling, press the button (f) on the drill/
hammer drill selector switch (2) and simultane-
ously turn the selector switch (2) to switch setting
A.You will be shown the set switch position at the
orientation point (g).
Drilling/screwdriving
For drilling/screwdriving, press the button (a) on
the drilling/impact drilling selector switch (2) and
simultaneously turn the selector switch (2) to
switch setting B.You will be shown the set switch
position at the orientation point (g).
Caution!
You only require slight contact pressure for ham-
mer drilling. Excessive contact pressure will place
unnecessary strain on the motor. Check drill bits
at regular intervals. Sharpen or replace blunt drill
bits.
6.3 Changeover switch (Fig. 5/Item 3)
Using the slide switch above the On/Offswitch
you can select the direction of rotation of the
equipment and lock the equipment so that it can-
not be switched on accidentally.You can select
between clockwise and counter-clockwise rotati-
on.To avoid causing damage to the gearing, the
direction of rotation must only be changed when
the equipment is at a standstill.When the slide
switch is in the middle position, the On/Offswitch
is blocked.
Danger!
To avoid danger, the machine must only be
held using the two handles.
Otherwise you may suffer an electric shock if you
drill into electric cables!
6.4 On/Offswitch (Fig. 5/Item 4)
Infinitely variable speed control is possible with
the ON/OFF switch.The further you push the
switch, the higher the speed of the equipment.
Switching on:
Press the On/Offswitch (4).
Anl_KX_BH_18_Li_SPK13.indb 17Anl_KX_BH_18_Li_SPK13.indb 17 20.04.2021 15:20:1520.04.2021 15:20:15

GB
- 18 -
Switching off:
Press the On/Offswitch (4).
6.5 Battery capacity indicator (Fig. 6/ Item e)
Press the button for the battery capacity indicator
(d).The battery capacity indicator (e) shows the
charge status of the battery using 3 LEDs.
All 3 LEDs are lit:
The battery is fully charged.
2 or 1 LED(s) are lit:
The battery has an adequate remaining charge.
1 LED flashes:
The battery is empty, recharge the battery.
All LEDs blink:
The battery temperature is too low. Remove the
battery from the equipment, keep it at room tem-
perature for one day. If the fault reoccurs, this me-
ans that the rechargeable battery has undergone
exhaustive discharge and is defective. Remove
the battery from the equipment. Never use or
charge a defective battery.
6.6 LED lamp (Fig. 6/Item 5)
The LED light (5) can be used in poor lighting
conditions to illuminate the area where you want
to drill or screw. The LED light (5) will come on
automatically as soon as you press the On/Off
switch (4).
6.7 Inserting a tool (Fig. 7)
Caution! Set the changeover switch (3) to its cen-
ter position whenever you carry out any work (for
example changing the tool, maintenance work,
etc.) on the equipment.
• Clean the tool before fitting it and apply a thin
coating of bit grease to the tool shaft.
• Turn and push the dust-free tool into the tool
mounting (h) as far as it will go.The tool will
lock automatically.
• Check that the bit is locked in placed by
pulling on it.
6.8 Removing a tool (Fig. 8)
Pull back and hold the locking sleeve (1) and re-
move the tool.
6.9 Screwdriving
It is advisable to use self-centering screws (e.g.
Torx, cross recessed head) as these will enable
you to work safely and reliably. Always make sure
that the bit used is of the same size and shape as
the screw. Set the torque to suit the screw size as
specified in the instructions.
7. Cleaning, maintenance and
ordering of spare parts
Hazard!
Always pull out the battery pack before starting
any cleaning work.
7.1 Cleaning
• Keep all safety devices, air vents and the
motor housing free of dirt and dust as far as
possible.Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
• We recommend that you clean the device
immediately each time you have finished
using it.
• Clean the equipment regularly with a moist
cloth and some soft soap. Do not use
cleaning agents or solvents; these could at-
tack the plastic parts of the equipment. Ensu-
re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.
7.2 Maintenance
There are no parts inside the equipment which
require additional maintenance.
7.3 Ordering spare parts and accessories
Please provide the following information when
ordering spare parts:
• Type of unit
• Article number of the unit
• ID number of the unit
• Spare part number of the required spare part
For our latest prices and information please go to
www.isc-gmbh.info
Tip! For good results we
recommend high-quality ac-
cessories from !
www.kwb.eu
[e-mail]
Anl_KX_BH_18_Li_SPK13.indb 18Anl_KX_BH_18_Li_SPK13.indb 18 20.04.2021 15:20:1520.04.2021 15:20:15

GB
- 19 -
. Disposal and recycling
The equipment is supplied in packaging to pre-
vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled.The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse.The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offices.
9. Storage
Store the equipment and accessories in a dark
and dry place at above freezing temperature.
The ideal storage temperature is between 5 and
30 °C. Store the electric tool in its original pa-
ckaging.
Anl_KX_BH_18_Li_SPK13.indb 19Anl_KX_BH_18_Li_SPK13.indb 19 20.04.2021 15:20:1520.04.2021 15:20:15

GB
- 20 -
10. Charger indicator
Indicator status Explanations and actions
Red LED Green LED
OffFlashing Ready for use
The charger is connected to the mains and is ready for use; there is no
battery pack in the charger
On OffCharging
The charger is charging the battery pack in quick charge mode.The char-
ging times are shown directly on the charger.
Important! The actual charging times may vary slightly from the stated
charging times depending on the existing battery charge.
OffOn The battery is charged and ready for use.
The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery on the charger for approx. 15
minutes longer.
Action:
Take the battery pack out of the charger. Disconnect the charger from the
mains supply.
Flashing OffAdapted charging
The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes more
time.The reasons can be:
- The rechargeable battery has not been used for a very long time.
- The battery temperature is outside the ideal range.
Action:
Wait for the charging to be completed; you can still continue to charge the
battery pack.
Flashing Flashing Fault
Charging is no longer possible.The battery pack is defective.
Action:
Never charge a defective battery pack.
Take the battery pack out of the charger.
On On Temperature fault
The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).
Action:
Remove the battery pack and keep it at room temperature (approx. 20° C)
for one day .
Anl_KX_BH_18_Li_SPK13.indb 20Anl_KX_BH_18_Li_SPK13.indb 20 20.04.2021 15:20:1620.04.2021 15:20:16
