Kreg Micro-Pocket User manual
For use with Kreg Jig
®
K3, K4, K5, and all Kreg Jig
®
Master systems.
Working with ½″ Material
To create Micro Pocket™ holes in ½″[13mm]-thick material that can be
plugged, be sure to follow these steps:
• Position the drill guide for ½″-thick material
• Set the drill-bit stop collar for 5⁄8″-thick material
• Use ¾″panhead pocket screws (Kreg SPS-F075)
Setting the Jig
Lines printed on the side of the drill guide are labeled with
fractions indicating the thickness of the material being drilled.
To position the drill guide, align the thickness mark with the top of the
drill-guide socket and lock it in place with the thumb screw.
The example below shows the drill guide set for drilling a pocket hole in
3⁄4″[19mm]-thick material.
To set the drill-bit stop collar, refer to the instruction manual included
with your Kreg Jig®or Kreg Jig®Master System.
Standard pocket holes are drilled with a 3⁄8″[10mm]-diameter bit, resulting
in a 1
9
⁄
16
″[40mm]-long pocket hole. The Micro-Pocket™ Drill Guide and
Micro Pocket™ Drill Bit create a 15⁄16″[33mm]-long hole, approximately
25% smaller. This allows you to work with thinner and narrower
stock and more easily conceal the pocket-holes from view. Due to the
smaller pocket-hole size, use only Kreg Pan Head (SPS) screws when
joining workpieces.
Using the Drill Guide Separately
As with the standard drill guide, you can remove the
Micro-Pocket™ Drill Guide from the Kreg Jig
®
base and clamp
it directly to the workpiece. When using the drill guide separately,
secure it to the workpiece with a bar clamp, C-clamp, or Kreg Wood
Project Clamp. When a clamp cannot be used, secure the drill guide to
the workpiece with a Kreg SPS-style screw, as shown.
For ½″(13mm)-thick material, align the bottom of the drill guide with the
edge or end of the part to be drilled. For thicker stock, attach one spacer
block to the drill guide for each additional ¼″(6mm) material thickness.
Micro-Pocket Drill Guide
Owner’s Manual
www.kregtool.com • 800.447.8638
NK7809
Version 5 - 5/2018
Micro-Pocket Drill Guide
15⁄16″
19⁄64″
Standard-Pocket Drill Guide
19⁄16″
3⁄8″
Parts/Pièces/
Micro Pocket™
Drill Guide
Micro Pocket™
Drill Bit
Stop collar
Collet de butée
Anillo de detención
Hex wrench
Clé hexagonale
Llave hexagonal
Panhead pocket screws
(Kreg SPS style)
ITEM# KJMICRODGB
Article #KJMICRODGB
Artículo # KJMICRODGB
Guide d’utilisation
Manual del propietario
WARNING:
!
This product can expose you to chemicals including
Carbon 1333-86-4, which are known to the State of California to cause cancer.
For more information go to www.P65Warnings.ca.gov.
www.kregtool.com • 800.447.8638
À utiliser avec les systèmes Kreg Jig
®
K3, K4 et K5, ainsi qu’avec tous les systèmes
Kreg Jig
®
de base.
Para uso con los sistemas Kreg Jig
®
K3, K4, K5 y con todos los sistemas
Kreg Jig
®
Master.

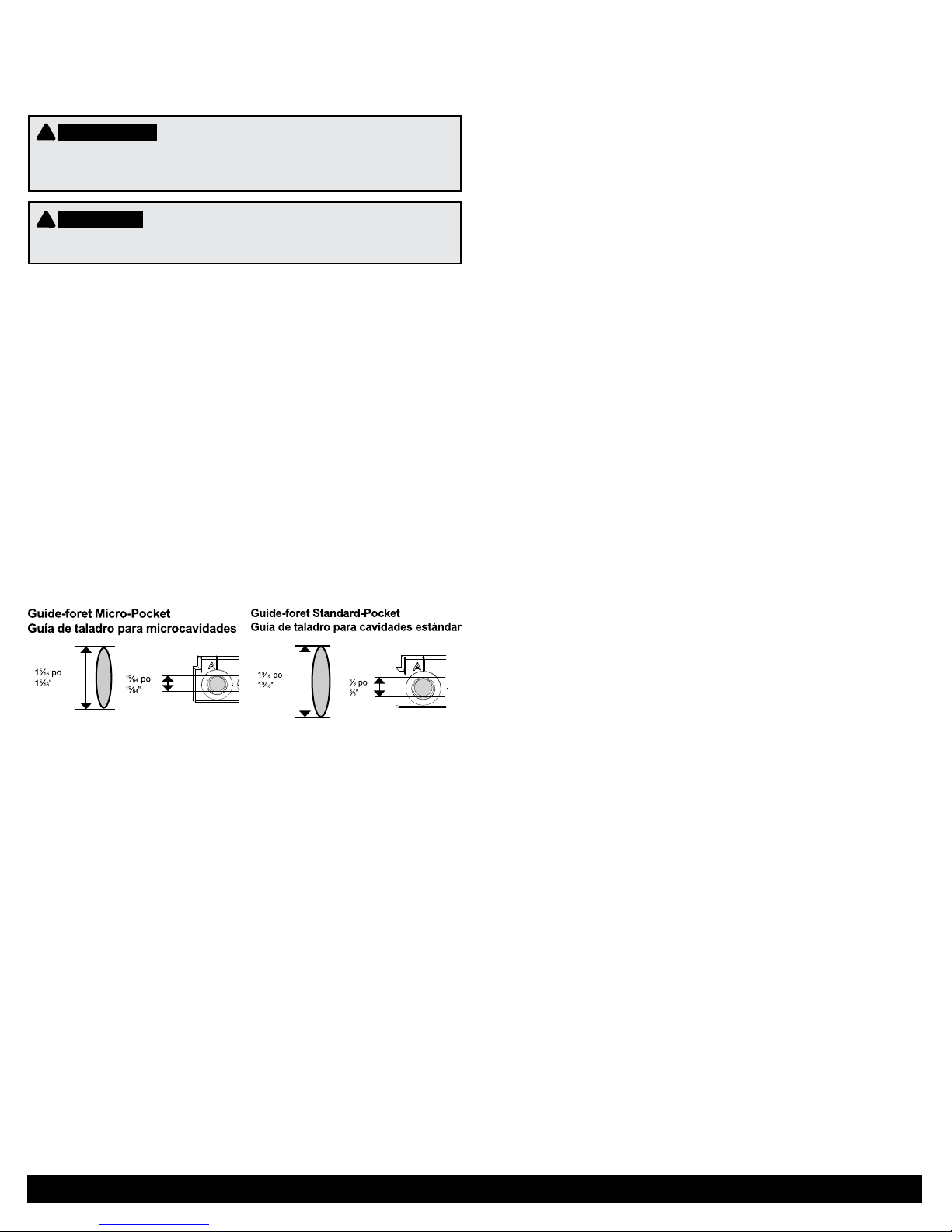

Les trous en angle standard sont percés à l’aide d’un foret de 10 mm
(
3
⁄
8
po) de diamètre et de 40 mm (1
9
⁄
16
po) de longueur. Le guide-foret
Micro-Pocket™ et le foret Micro Pocket™ permettent de percer des trous
environ 25 % plus petits, soit d’une longueur de 33 mm (1 5⁄16 po). Cela
vous permet d’utiliser des matériaux plus minces et plus étroits et de
dissimuler plus facilement les trous en angle. En raison de la petite taille
des trous en angle, utilisez uniquement les vis Kreg à tête cylindrique
large (SPS) lorsque vous assemblez des pièces travaillées.
Las cavidades ocultas estándar se taladran con una broca de
3⁄8″[10 mm] de diámetro, lo que resulta en una cavidad oculta acabada con
19⁄16″[40 mm] de largo. La guía para taladro Micro-Pocket™ y la broca
para taladro Micro Pocket™ crea un oricion de 15⁄16″[33 mm] de largo,
aproximadamente 25% más pequeño. Esto le permite trabajar con
materiales más delgados y angostos; asimismo le permite esconder las
cavidades ocultas con mayor facilidad. Debido al tamaño más pequeño
de la cavidad oculta, utilice solo tornillos de cabeza plana Kreg (SPS) al
unir piezas de trabajo.
Travailler avec des matériaux de 13 mm d’épaisseur
Trabajo con material de ½″
Pour percer des trous en angle Micro Pocket™ qui pourront être bouchés
dans un matériau de 13 mm (1⁄2po) d’épaisseur, assurez-vous de suivre
les étapes ci-dessous :
• Placez le guide-foret pour un matériau de 13 mmd’épaisseur
• Placez le collet de butée du foret à la marque qui convient pour un
•matériau de 16 mm d’épaisseur
• Utilisez des vis pour perçage à angle à tête cylindrique large de
• 3⁄4po (comme la vis SPS-F075 de Kreg)
Con el n de crear un oricios de
1
⁄
2
″[13 mm] de grosor que puedan ser
tapados con Micro Pocket™, asegúrese de seguir los siguientes pasos:
• Coloque la guía para taladro para materiales de ½″de grosor
• Coloque el anillo de detención de la broca para taladro para materiales
• con un grosor de 5⁄8″.
• Utilice tornillos para cavidades ocultas de cabeza plana de ¾″
• (Kreg SPS-F075)
Règlage du gabarit
Cómo congurar la plantilla de guía
Les lignes gurant sur le côté du guide-foret portent des indications qui
représentent l’épaisseur du matériau percé. Pour positionner le guide-
foret, alignez la marque de l’épaisseur sur la partie supérieure du support
du guide-foret et verrouillez-le en place à l’aide de la vis de serrage.
L’exemple ci-dessous illustre le guide-foret placé pour percer des trous
en angle dans des matériaux de 20 mm (3⁄4po) d’épaisseur.
Pour régler le collet de butée du foret, consultez le manuel d’instructions
inclus avec votre système Kreg Jig®ou votre système Kreg Jig®de base.
Las líneas impresas al lado de la Guía para taladro están etiquetadas con
fracciones que representan el grosor del material que se taladra. Para
colocar la guía para taladro, alinee la marca de grosor con la parte superior
del dado de guía y asegúrelo en su lugar con el tornillo de mariposa. El
ejemplo a continuación muestra el juego de guía para taladro para taladrar
las cavidades ocultas en material grueso de ¾″[19 mm].
Para colocar el anillo de detención de la broca para taladro, consulte el
manual de instrucciones incluido con los sistema Kreg Jig
®
o Kreg Jig
®
Master.
Utilisation du guide-foret seulement
Uso de la Guía para taladro por separado
Comme pour le guide-foret standard, vous pouvez retirer le guide-foret
Micro-Pocket™ de la base du système Kreg Jig® et le xer directement à
la pièce travaillée. Lorsque vous utilisez le guide-foret seulement, xez-le
à la pièce travaillée au moyen d’un serre-joint à barre, d’un serre-joint en
C ou d’un serre-joint pour projets de menuiserie Kreg. Lorsque vous ne
pouvez pas utiliser de serre-joint, xez le guide-foret à la pièce travaillée
au moyen d’une vis SPS de Kreg, tel qu’il est illustré.
Pour les matériaux d’une épaisseur de 13 mm (
1
⁄
2
po), alignez le bas
du guide-foret au bord de la pièce à percer ou à son extrémité. Pour les
pièces plus épaisses, xez un bloc-espaceur au guide-foret pour chaque
6 mm (1⁄4po) supplémentaire de l’épaisseur du matériau.
Al igual que con la guía para taladro estándar, puede retirar la guía para
taladro Micro-Pocket™ de la base Kreg Jig
®
y sujetarla directamente a la
pieza de trabajo. Al utilizar la guía para taladro por separado, asegúrela
a la pieza de trabajo con una abrazadera de barra o de presión en C o
con una abrazadera para proyectos con madera Kreg. Cuando no puede
utilizarse una abrazadera, puede atornillar la guía de taladro a la pieza de
trabajo con un tornillo estilo SPS Kreg, como se muestra.
Para material con un grosor de ½″(13 mm), alinee la parte inferior de la
guía para taladro con el borde o el extremo de la parte que va a taladrar.
Para materiales más gruesos, je un bloque espaciador a la guía para
taladro para cada grosor de material adicional de ¼″(6mm).
Voir l'image au verso.
Vea la imagen en el reverso.
Voir l'image au verso.
Vea la imagen en el reverso.
Avertissement :
!
Cet article peut vous exposer à des produits chimiques,
notamment au carbone 1333-86-4, une substance reconnue par l’État de la Californie
comme étant la cause de cancers. Pour plus de renseignements, rendez-vous au
www.P65Warnings.ca.gov.
Advertencia:
!
este producto lo puede exponer a sustancias químicas,
incluida el carbono 1333-86-4, reconocida por el estado de California como causante
de cáncer. Para obtener más información, viste www.P65Warnings.ca.gov.
