Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Diese Bedienungsanleitung enthält wichtige Sicherheitshinweise und Anwei-
sungen zur Bedienung und Wartung Ihres Gerätes.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung vor Benutzung Ihres
Gerätes zu lesen, und bewahren Sie sie zum künftigen Nachschlagen auf.

TECHNISCHER PASS DEUTSCH
Waschtrockner
4
1. SICHERHEITSHINWEISE
ÂStellen Sie Ihr Gerät nicht auf
einem Teppich oder einem anderen
Untergrund auf, der die Luftzirkulation
unterhalb des Geräts behindert.
ÂDas Gerät darf nicht von Perso-
nen (einschließlich Kindern) benutzt
werden, die unter körperlichen oder
geistigen Einschränkungen leiden oder
denen es an der nötigen Erfahrung im
Umgang mit solchen Geräten mangelt.
Eine Ausnahme kann gemacht werden,
wenn solche Personen ständig beauf-
sichtigt werden und/oder gründlich in
der Verwendung des Gerätes unterwie-
sen wurden.
ÂKinder unter 3 Jahren müssen fern-
gehalten werden, sofern keine lückenlose
Beaufsichtigung gewährleistet ist.
ÂFalls das Netzkabel beschädigt
werden sollte, lassen Sie es sofort von
einem autorisierten Kundendienst in
Ihrer Nähe austauschen.
Netzspannung / Netzfrequenz 220 bis 240 V
Maximale Stromaufnahme (A) 10
Wasserdruck (bar) Maximum 10 bar /
Minimum 1 bar
Gesamtleistung (W) 1850
Maximale Waschkapazität (trockene Wäsche) (kg) 7,0
Maximale Trocknungskapazität (kg) 5,0
ÂSchließen Sie die Maschine aus-
schließlich über den neuen, mitgelie-
ferten Wasserzulaufschlauch an die
Wasserversorgung an. Verwenden Sie
niemals alte, gebrauchte oder gar be-
schädigte Wasserzulaufschläuche.
ÂAchten Sie darauf, dass Kinder
nicht mit dem Gerät spielen. Kinder
dürfen das Gerät nicht ohne Aufsicht
reinigen oder bedienen.
Bitte lesen Sie diese Bedienungs-
anleitung aufmerksam.
Ihr Gerät ist nur für den privaten
Hausgebrauch vorgesehen. Bei kom-
merziellem Einsatz erlischt die Garan-
tie.
Diese Anleitung wurde für mehr als
ein Modell zusammengestellt, sodass
Ihr Gerät möglicherweise nicht alle
hierin beschriebenen Funktionen und
Merkmale aufweist. Aus diesem Grund
ist es wichtig, beim Lesen der Bedie-
nungsanleitung besonders auf die Ab-
bildungen zu achten.

DEUTSCH TECHNISCHER PASS
Waschtrockner
5
1.1. Allgemeine Sicherheitshinweise
Bevor Sie Ihren Waschtrockner auf-
stellen, entfernen Sie die vier Trans-
portschrauben mit Gummischeiben aus
der Rückseite der Maschine.
ÂIhre Garantie deckt keine Schä-
den aufgrund von externen Faktoren
wie Feuer, Überschwemmung und an-
deren Schadensquellen ab.
ÂBewahren Sie dieses Benutzer-
handbuch für den zukünftigen Gebrauch
auf und geben Sie es an den nächsten
Benutzer weiter.
ÂDie Umgebungstemperatur für
den Betrieb Ihres Waschtrockners sollte
zwischen 15 und 25 °C liegen.
ÂBei Temperaturen unter
0 °C könnten die Schläuche platzen und
könnte die Elektronik des Geräts Stö-
rungen bekommen.
ÂBitte stellen Sie sicher, dass kei-
ne Gegenstände wie Nägel, Nadeln,
Feuerzeuge oder Münzen in der in Ihren
Waschtrockner eingelegten Wäsche ver-
bleiben.
ÂSorgen Sie dafür, dass sich keine
Flusen im und am Waschtrockner an-
sammeln.
ÂWenn Waschmittel und Weich-
spüler längere Zeit der Luft ausgesetzt
sind, können sie verklumpen. Geben
Sie Waschmittel und Weichspüler da-
her erst unmittelbar vor Beginn jedes
Waschprogramms in die Schublade.
ÂZiehen Sie den Netzstecker des
Waschtrockners und drehen Sie den
Wasserhahn zu, falls das Gerät voraus-
sichtlich längere Zeit nicht genutzt wird.
Zudem sollten Sie die Gerätetür offen
lassen, damit die im Waschtrockner ver-
bliebene Feuchtigkeit verdunsten kann.
ÂAufgrund von Qualitätstests
während der Produktion könnte sich
noch etwas Wasser in Ihrem Wasch-
trockner benden. Dies beeinträchtigt
den Betrieb Ihres Waschtrockners nicht.
ÂBewahren Sie die mitgelieferte
Dokumententasche im Inneren Ihres
Waschtrockners, in der sich dieses Be-
nutzerhandbuch bendet, außerhalb
der Reichweite von Kindern und Babys
auf, um Erstickungsgefahr zu vermei-
den.
ÂDie Verpackung des Gerätes
könnte für Kinder gefährlich werden.
Erlauben Sie Kindern nicht, mit der
Verpackung oder mit Kleinteilen des
Waschtrockners zu spielen.
ÂVerwenden Sie Programme mit
Vorwäsche nur bei stark verschmutzter
Wäsche.
ÂÜberschreiten Sie nicht die ma-
ximale Lademenge des ausgewählten
Waschprogramms.
ÂZiehen Sie im Falle einer Stö-
rung den Netzstecker Ihres Waschtrock-
ners und stellen Sie die Wasserzufuhr
ab. Versuchen Sie nicht, Ihren Wasch-
trockner selbst zu reparieren. Reparatu-
ren sollten nur von einem zugelassenen
Kundendienstmitarbeiter durchgeführt
werden.
ÂÖffnen Sie niemals die Wasch-
mittelschublade, während das Gerät
läuft.
ÂÖffnen Sie die Tür niemals ge-
waltsam, wenn die Maschine läuft.

TECHNISCHER PASS DEUTSCH
Waschtrockner
6
ÂBitte befolgen Sie die Hersteller-
anweisungen bezüglich der Nutzung
von Weichspüler oder ähnlichen Pro-
dukten in Ihrem Waschtrockner.
ÂHalten Sie Ihren Waschtrockner
nicht an, bevor die Trocknungsphase
des laufenden Programms abgeschlos-
sen ist. Wenn Sie dies tun müssen, ent-
fernen Sie schnell die gesamte Wäsche
aus der Trommel und breiten Sie sie
sofort auf einer geeigneten Fläche aus,
damit sie abkühlen kann.
ÂDas Gerät darf nicht über ein
externes Schaltgerät, wie z.B. eine
Zeitschaltuhr, versorgt oder an einen
Stromkreis angeschlossen werden, der
regelmäßig ein-und ausgeschaltet wird.
ÂDas Gerät darf nicht hinter einer
abschließbaren Tür, einer Schiebetür
oder einer Tür mit Scharnieren auf der
dem Waschtrockner gegenüberliegen-
den Seite installiert werden, so dass
eine vollständige Öffnung der Gerätetür
verhindert wird.
ÂStellen Sie Ihr Gerät an einem
Ort auf, der gut gelüftet werden kann
und idealerweise eine konstante Luft-
zirkulation bietet.
SICHERHEITSWARNUNGEN
ÂBitte lesen Sie unbedingt diese
Warnhinweise. Das Ignorieren dieser
Warnungen kann Sie oder andere Perso-
nen dem Risiko tödlicher Verletzungen
aussetzen.
VERBRENNUNGSGEFAHR
ÂBerühren Sie weder den Ablauf-
schlauch noch das abgelassene Wasser,
während Ihr Waschtrockner läuft. Die
mögliche hohe Temperatur birgt Ver-
brennungsgefahr.
ÂÖffnen Sie die Tür nach dem
Trocknungsvorgang vollständig. Berüh-
ren Sie nicht das Türglas. Es kann sehr
heiß werden und zu Verbrennungen
führen.
STROMSCHLAGGEFAHR
ÂSchließen Sie Ihren Waschtrock-
ner nicht über ein Verlängerungskabel
an die Stromversorgung an.
ÂWenn Netzkabel und/oder Netz-
stecker beschädigt sind, bestehen
Brand- und Stromschlaggefahr. Bei Be-
schädigung muss das Netzkabel von
qualiziertem Personal ersetzt werden.
ÂZiehen Sie den Stecker niemals
durch Ziehen am Kabel aus der Steck-
dose. Ziehen Sie immer nur direkt am
Stecker.
ÂBerühren Sie Netzkabel und/
oder Netzstecker niemals mit feuchten
oder gar nassen Händen, da dies einen
Kurzschluss oder Stromschlag verursa-
chen könnte.
ÂBerühren Sie Ihren Waschtrock-
ner nicht, wenn Ihre Hände oder Füße
feucht oder gar nass sind.
ÂFalls das Netzkabel beschädigt
werden sollte, lassen Sie es über den
autorisierten Kundendienst austau-
schen.
EXPLOSIONSGEFAHR
ÂSpülen Sie vor Beginn eines
Wasch- und Trocknungsprogramms
gründlich alle Chemikalien, wie z.B.

DEUTSCH TECHNISCHER PASS
Waschtrockner
7
Fleckenentferner, aus Ihren Kleidungs-
stücken aus. Andernfalls kann bei Ver-
wendung der Trocknungsfunktion Ex-
plosionsgefahr bestehen.
Brandgefahr
ÂBewahren Sie keine brennbaren
Flüssigkeiten in der Nähe Ihrer Maschi-
ne auf.
ÂWäschestücke, die mit Substan-
zen, wie Speiseöl, Aceton, Alkohol, Ben-
zin, Kerosin, Fleckenentferner, Terpentin,
Wachsen und Wachsentfernern, ver-
schmutzt sind, sollten vor dem Trock-
nen im Trockner in heißem Wasser mit
zusätzlichem Waschmittel gewaschen
werden.
ÂVerwenden Sie keinen Waschmit-
telball oder ähnliche Behälter, wenn Sie
ein Wasch- und Trockenprogramm ge-
wählt haben, da dies eine Brandgefahr
darstellen kann.
ÂTrocknen Sie Ihre Wäsche nicht
unter folgenden Bedingungen, da diese
ein Brandrisiko darstellen:
ÂWenn die Wäsche ungewascchen
ist.
ÂWenn Flecken auf Ölbasis vor
Beginn des Wasch- oder Trockenpro-
gramms nicht vorbehandelt wurden.
ÂWäsche, die chemisch gereinigt
wurde.
ÂWäsche, die einen hohen Anteil
an Schwamm-, Schaumstoff-, Gummi-
oder gummiähnlichen Teilen und Zube-
hör aufweist.
ÂGegenstände wie Schaumgummi
(Latexschaum), Duschkappen, wasser-
dichte Textilien, Artikel mit Gummirü-
cken und mit Schaumgummipolstern
versehene Kleidungsstücke oder Kissen
sollten nicht im Gerät getrocknet wer-
den.
ÂGefüllte oder beschädigte Ge-
genstände (z.B. Kissen oder Jacken).
Schwammgummi stellt eine Brandge-
fahr während des Trocknungsprozesses
dar.
ÂVerwenden Sie niemals Produkte
mit Lösungsmitteln in Ihrer Maschine.
ÂBitte stellen Sie sicher, dass kei-
ne Gegenstände wie Nägel, Nadeln,
Feuerzeuge oder Münzen in der in Ihren
Waschtrockner eingelegten Wäsche ver-
bleiben.
Sturz- und Verletzungsgefahr!
ÂNiemand sollte auf Ihren Wasch-
trockner klettern.
ÂAchten Sie darauf, dass Schläu-
che und Kabel keine Stolpergefahr dar-
stellen.
ÂStellen Sie Ihren Waschtrockner
nicht auf den Kopf, kippen Sie ihn auch
nicht auf die Seite.
ÂHeben Sie Ihren Waschtrockner
nicht an seiner Tür oder Waschmittel-
schublade an.
ÂAchten Sie darauf, dass Schläu-
che und Kabel keine Stolpergefahr dar-
stellen.
Türöffnung im Notfall
ÂWenn während des Betriebs
ein Stromausfall auftritt oder das Pro-
gramm noch nicht abgeschlossen ist,
lässt sich die Tür nicht öffnen.

TECHNISCHER PASS DEUTSCH
Waschtrockner
8
ÂSo öffnen Sie trotzdem die Tür:
1. Schalten Sie die Maschine ab.
Ziehen Sie den Stecker aus der Steck-
dose.
2. Um das Restwasser zu entfernen,
befolgen Sie die Anweisungen im Ab-
schnitt zur Reinigung des Pumpenlters
auf. (*)
Ziehen Sie den Notfallöffnungsme-
chanismus mit Hilfe eines
Werkzeugs nach unten und
öffnen Sie dabei die Tür.
3. Bringen Sie den Not-
fallöffnungsgriff nach dem
Schließen wieder in die
geöffnete Position, falls die Türen ver-
schlossen bleiben.
(*) Anstelle des Pumpendeckelteils wird das
Sockelblechteil in der Einbaumaschine verwen-
det. Um das Sockelblechteil zu entfernen, befol-
gen Sie bitte die Anweisungen des Einbau-Instal-
lationshandbuchs.
Um Verletzungsgefahr zu ver-
meiden, gehen Sie immer vorsichtig
vor, wenn Sie Ihren Waschtrockner be-
wegen. Er ist schwer, so dass wir emp-
fehlen, ihn immer mit mindestens zwei
Personen zu bewegen.
Sicherheit von Kindern
ÂLassen Sie keine Kinder mit dem
Gerät spielen.
ÂLassen Sie Kinder in der Nähe
der Maschine nicht unbeaufsichtigt. Sie
könnten sich in der Maschine einschlie-
ßen.
ÂDas Türglas und bestimmte Ma-
schinenoberächen können während
des Betriebs sehr heiß werden. Vermei-
den Sie, dass Kinder das Gerät berüh-
ren; sie könnten sich verbrennen.
ÂDie Verpackung des Gerätes
könnte für Kinder gefährlich werden. Er-
lauben Sie Kindern nicht, mit der Verpa-
ckung oder mit Kleinteilen des Wasch-
trockners zu spielen.
ÂFalls Waschmittel und Reini-
gungsmaterialien verschluckt werden
oder mit Haut und Augen in Berührung
kommen, können Vergiftungen und
Reizungen auftreten. Halten Sie Reini-
gungsprodukte von Kindern fern.
1.2. Während der Nutzung
ÂHalten Sie Haustiere von der Ma-
schine fern.
ÂBitte vergewissern Sie sich, dass
Sie vor dem ersten Einsatz alle Verpa-
ckungsmaterialien und Klebestreifen
von der Außenseite, aus der Trommel
und aus der Waschmittelschublade
Ihres Waschtrockners entfernt haben.
Prüfen Sie ihn auf äußerlich sichtbare
Schäden. Installieren oder verwenden
Sie Ihren Waschtrockner nicht, wenn er
beschädigt ist.
ÂIhr Waschtrockner ist nur für den
häuslichen Gebrauch bestimmt und
dient nur zum Waschen und Trocknen
von Artikeln, die vom Hersteller auf
dem Etikett als maschinenwaschbar
und maschinentrocknungsfähig an-
gegeben sind, sowie von Textilien, die
aus handwaschbaren Woll- oder Woll-
mischgeweben oder Satin, Spitze oder
Seide bestehen, sowie von anderen
handwaschbaren Kleidungsstücken.

DEUTSCH TECHNISCHER PASS
Waschtrockner
9
Verwenden Sie Ihren Waschtrockner nur
für Zwecke, die ausdrücklich in diesem
Benutzerhandbuch angegeben sind.
ÂDieses Gerät darf nur dann von
Kindern (ab acht Jahren) oder von Per-
sonen bedient werden,die unter körper-
lichen oder geistigen Einschränkungen
leiden oder denen es an der nötigen
Erfahrung im Umgang mit solchen Ge-
räten mangelt, wenn solche Personen
aufmerksam und lückenlos beaufsich-
tigt werden,zuvor gründlich mit der Be-
dienung des Gerätes vertraut gemacht
wurden und sich der damit verbunde-
nen Gefahren voll und ganz bewusst
sind. Achten Sie darauf, dass Kinder
nicht mit dem Gerät spielen. Kinder dür-
fen das Gerät nicht ohne Aufsicht reini-
gen oder bedienen.
ÂIhr Gerät muss von einem auto-
risierten Kundendienstvertreter auf-
gestellt werden. Wenn es von einer
anderen Person als einem autorisierten
Kundendienstvertreter aufgestellt wird,
erlischt möglicherweise Ihre Garantie.
HINWEIS: Die technischen Daten des
Geräts können je nach erworbenem Ge-
rätemodell abweichen.
1.3. Verpackung und Umwelt
ENTSORGEN SIE VERPACKUNGEN
UND IHRE ALTE MASCHINE VERANT-
WORTUNGSBEWUSST
Entsorgung von Verpackungsmate-
rialien
Die Verpackungsmaterialien schüt-
zen Ihr Gerät vor Transportschäden.
Bitte recyceln Sie das Verpackungsma-
terial.
Der Einsatz recycelter Materialien
reduziert den Verbrauch von Rohmate-
rialien und verringert die Abfallproduk-
tion.
1.4. Tipps zum Sparen
Wichtige Tipps zur efzienteren
Nutzung Ihrer Maschine:
ÂGeben Sie nie mehr als die
angegebene maximale Wäschemenge
in Ihren Waschtrockner ein. Überladen
Sie die Maschine nicht, damit sie
efzient arbeiten kann.
ÂDer Verzicht auf die
Vorwaschfunktion für normale und
leicht verschmutzte Wäsche spart Strom
und Wasser.
Wenn die Maschine Eingebaut:
ÂEingebaut maschine, muss mit
Sockelplatte verwendet werden.
ÂBitte halten Sie den Stecker nach
der Installation zugänglich.
Bitte befolgen Sie die Anweisungen
des Eingebaut Installationsanleitung,
um das Eingebaut Maschine zu
verwenden.
Warnung: Der Hersteller haftet
nicht für Verletzungen oder Schäden,
die durch unsachgemäße Installation
oder Verwendung verursacht werden.
CE-Konformitätserklärung
ÂWir erklären hiermit, dass
unsere Produkte die einschlägigen
europäischen Richtlinien,
Entscheidungen und Vorschriften sowie

TECHNISCHER PASS DEUTSCH
Waschtrockner
10
die Anforderungen der genannten
Normen erfüllen.
Entsorgung Ihres Altgeräts
ÂDas Symbol auf dem Produkt
oder seiner Verpackung zeigt an, dass
das Produkt nicht mit dem normalen
Hausmüll entsorgt werden darf.
Übergeben Sie es Ihrer kommunalen
Sammelstelle für Elektroabfälle. Indem
Sie sicherstellen, dass dieses Gerät
ordnungsgemäßentsorgtwird,helfenSie
bei der Vermeidung möglicher negativer
Auswirkungen auf die Umwelt und die
menschliche Gesundheit, die durch eine
nicht vorschriftsmäßige Entsorgung
entstehen können. Detailliertere
Informationen zum Recyceln Ihres
Altgerätes erhalten Sie bei Ihrer Stadt-/
Gemeindeverwaltung, Ihrem örtlichen
Entsorgungsunternehmen oder dem
Geschäft, bei dem Sie das Gerät gekauft
haben.
Verpackung und Umwelt
ÂVerpackungsmaterialien
schützen Ihr Gerät vor Schäden, die
während des Transports auftreten
können. Die Verpackungsmaterialien
sind umweltfreundlich, da sie recycelt
werden können. Der Einsatz recycelter
Materialien reduziert den Verbrauch
von Rohstoffen und verringert somit die
Abfallproduktion.

DEUTSCH TECHNISCHER PASS
Waschtrockner
11
2.1. Allgemeiner Aufbau
1. Drucktasten und Elektronische An-
zeige
2. Programmtaste
3. Oberer Einsatz
4. Waschmittelschublade
5. Tür
6. Pumpenlterklappe
7. Netzkabel
2.2. Technische Daten
2.TECHNISCHE DATEN
Maximale
Waschkapazität (Wäsche
in trockenem Zustand)
7,0 (kg)
Maximale
Trockenkapazität 5,0 (kg)
Schleuderdrehzahl 1400 (U/min)
Anzahl verfügbarer
Programme 15
Betriebsspannung/
Frequenz
220-240 / 50
(V/Hz)
Wasserdruck Maximal: 1
Minimal: 0.1
Abmessungen (mm)
Höhe
Breite
Tiefe
817,4
597,4
544,3
8. Abwasserschlauch
9. Transportschrauben
10. Einstellbare Füße
11. Abwasserschlauchhalter: (Entfer-
nen Sie den Halter nicht; die Funktion
der Maschine würde dadurch beein-
trächtigt).
7 8
9
10
11
123
4
5
6

TECHNISCHER PASS DEUTSCH
Waschtrockner
12
X4X4
X4
1
3
2
4
1
X4
2 3
X4X4
X4
1
3
2
4
1
X4
2 3
X4X4
X4
1
3
2
4
1
X4
2 3
3. INSTALLATION
3.1. Entfernen der
Transportschrauben
3.2. Füße/verstellbare Streben
anpassen
1. Entfernen Sie vor Inbetrieb-
nahme der Waschmaschine unbedingt
die 4 Transportschrauben und Gummi-
abstandhalter an der Rückseite des Ge-
rätes. Falls die Schrauben nicht entfernt
werden, können sie starke Vibrationen,
Geräusche und Fehlfunktionen des Ge-
rätes verursachen und die Garantie er-
löschen lassen.
2. Lösen Sie die Transportschrau-
ben mit einem geeigneten Schrauben-
schlüssel gegen den Uhrzeigersinn.
3. Ziehen Sie die Transport-
schrauben gerade heraus.
4. Bringen Sie die im Zubehör-
beutel enthaltenen Kunststoffsteckkap-
pen in den Löchern der Transport-
schrauben an. Die Transportschrauben
sollten für den künftigen Gebrauch auf-
bewahrt werden.
Hinweis: Entfernen Sie die
Transportschrauben vor der ersten
Inbetriebnahme der Maschine. Schäden
aufgrund des Betriebs der Maschine
mit angebrachten Transportschrauben
werden nicht durch die Garantie
abgedeckt.
1. Installieren Sie Ihre Maschine
nicht auf einem Untergrund (wie einem
Teppich), der eine angemessene Belüf-
tung der Basis verhindert.
ÂInstallieren Sie sie zur Gewähr-
leistung eines lautlosen, vibrationslo-
sen Betriebs auf einem festen Unter-
grund.
ÂSie können Ihre Maschine über
die verstellbaren Füße ausrichten.
ÂLösen Sie die Kunststoffsiche-
rungsmutter.

DEUTSCH TECHNISCHER PASS
Waschtrockner
13
2. Drehen Sie die Füße zum Anheben
der Maschine im Uhrzeigersinn. Drehen
Sie die Füße zum Absenken der
Maschine gegen den Uhrzeigersinn.
ÂZiehenSie dieSicherungsmuttern
durch Drehen im Uhrzeigersinn an,
sobald die Maschine gerade steht.
3. Schieben Sie zum Ausgleichen
niemals Pappe, Holz oder ähnliche
Materialien unter die Maschine.
ÂAchten Sie beim Reinigen
des Bodens am Aufstellungsort der
Maschine darauf, sie nicht außer Waage
bringen.
3/4”
10 мм
1
3
2
4
~ 95 cm ~ 140 cm
~ 145 cm ~ 95 cm
0 – max. 100 cm
˜95 см ˜150 см
3/4”
10 мм
1
3
2
4
~ 95 cm ~ 140 cm
~ 145 cm ~ 95 cm
0 – max. 100 cm
˜95 см ˜150 см
3.3. Elektrischer Anschluss
ÂIhre Waschmaschine benötigt
220 bis 240 V Netzstrom, 50.
ÂDas Netzkabel Ihrer
Waschmaschine ist mit einem
geerdeten Stecker ausgestattet. Dieser
Stecker muss immer an eine geerdete
Steckdose mit 10 Ampere-Sicherung
angeschlossen werden.
ÂFalls Sie keine geeignete
Steckdose mit konformer Sicherung
haben, lassen Sie eine von einem
qualizierten Elektriker installieren.
ÂWir übernehmen keine
Verantwortung für Schäden, die
aufgrund der Nutzung eines nicht
geerdeten Gerätes auftreten.
HINWEIS: Der Betrieb Ihres
Gerätes bei niedriger Spannung verkürzt
seine Lebensdauer und reduziert seine
Leistung.
3.4. Anschluss des
Wasserzulaufschlauchs
1. Ihre Maschine verfügt je nach
Spezikationen entweder über einen
einzelnen Wasserzulauf (Kaltwasser)
oder einen doppelten Wasserzulauf
(Warm- und Kaltwasser). Der Schlauch
mit weißer Kappe darf nur an einem
Kaltwasserzulauf, der Schlauch mit ro-
ter Kappe kann an einem Warmwasser-
zulauf angeschlossen werden (falls zu-
treffend).
10 mm

TECHNISCHER PASS DEUTSCH
Waschtrockner
14
ÂDen Verbindungsstellen sind
1 oder 2 Muttern (je nach Spezikatio-
nen Ihrer Maschine) im Lieferumfang
des Schlauchs enthalten. Bringen Sie
diese Muttern an dem/den Ende(n) des
mit der Wasserversorgung verbundenen
Wasserzulaufschlauchs an.
2. Bringen Sie die neuen Wasser-
zulaufschläuche an einem Wasserhahn
mit ¾-Zoll-Gewinde an.
ÂMontieren Sie die weiße Kappe
des Wasserzulaufschlauchs auf dem
weißen Wasserzulaufventil an der Rück-
seite der Maschine und die rote Kappe
des Schlauchs auf dem roten Wasserzu-
laufventil (falls zutreffend).
ÂZiehen Sie die Verbindungen von
Hand fest. Wenden Sie sich im Zweifels-
fall an einen qualizierten Installateur.
ÂBei einem Wasserdruck von 1 bis
10 bar arbeitet Ihre Maschine optimal
(ein Druck von 1 bar bedeutet, dass
mehr als 8 Liter Wasser pro Minute aus
einem voll aufgedrehten Wasserhahn
strömen).
3. Sobald Sie alle Anschlüsse her-
gestellt haben, drehen Sie vorsichtig
den Wasserhahn auf und prüfen auf
Lecks.
4. Stellen Sie sicher, dass die neu-
en Wasserzulaufschläuche nicht einge-
klemmt, geknickt, verdreht oder verbo-
gen sind.
5. Falls Ihre Maschine über einen
Warmwasserzulauf verfügt, sollte die
Temperatur der Warmwasserversorgung
70 °C nicht überschreiten.
Hinweis: Ihre Waschmaschine darf
nur über den neuen, mitgelieferten Zu-
laufschlauch an Ihre Wasserversorgung
angeschlossen werden. Alte Schläuche
dürfen nicht wiederverwendet werden.
3/4”
10 мм
1
3
2
4
~ 95 cm ~ 140 cm
~ 145 cm ~ 95 cm
0 – max. 100 cm
˜95 см ˜150 см

DEUTSCH TECHNISCHER PASS
Waschtrockner
15
3.5. Wasserablauf anschließen
ÂSchließen Sie den Wasserzulauf
über eine zusätzliche Vorrichtung an
eine Steigleitung oder einen Auslauf-
krümmer eines Waschbeckens an.
ÂVersuchen Sie niemals, den Was-
serzulaufschlauch zu verlängern.
ÂPlatzieren Sie den Wasserzulauf-
schlauch von Ihrer Maschine nicht in
einem Behälter, Eimer oder einer Bade-
wanne.
ÂAchten Sie darauf, dass der Was-
serzulaufschlauch nicht verbogen, ge-
knickt, eingeklemmt oder verlängert ist.
ÂDer Wasserzulaufschlauch muss
in einer maximalen Höhe von 100 cm
über dem Boden installiert werden.
1 2 3 45

TECHNISCHER PASS DEUTSCH
Waschtrockner
16
597.4 mm
544.3 mm
817.4 mm
820 mm
600 mm
580 mm
12.5 mm
50 mm
133.9 mm
2x 4x 6x 2x
2x
2x

DEUTSCH TECHNISCHER PASS
Waschtrockner
17
596 mm
143 mm

TECHNISCHER PASS DEUTSCH
Waschtrockner
18

DEUTSCH TECHNISCHER PASS
Waschtrockner
19
596 mm
540.3 mm
416.5 mm 153.8 mm
416.5 mm
171.8 mm
24 mm 31.7 mm
26 mm
26 mm

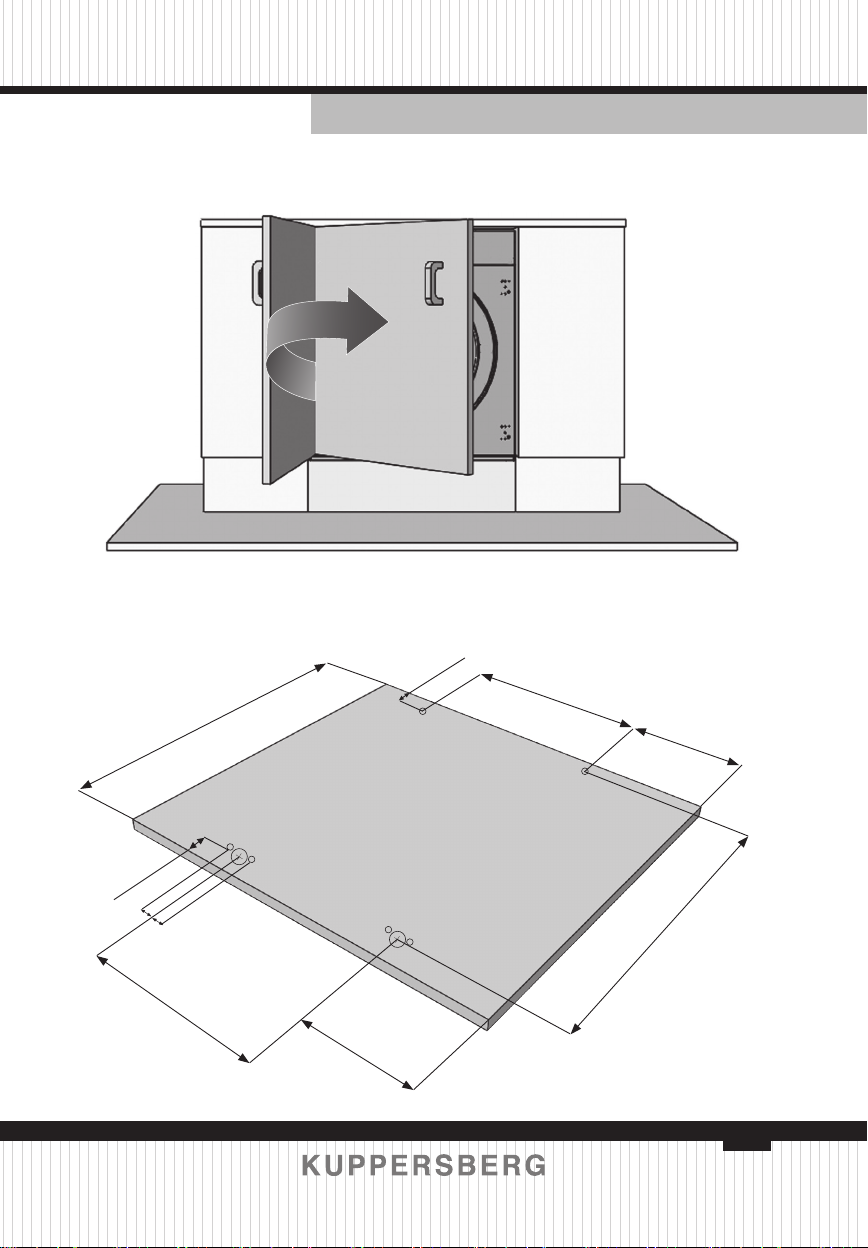

WENN SICH DIE SCHRANKTÜR NACH LINKS ÖFFNET

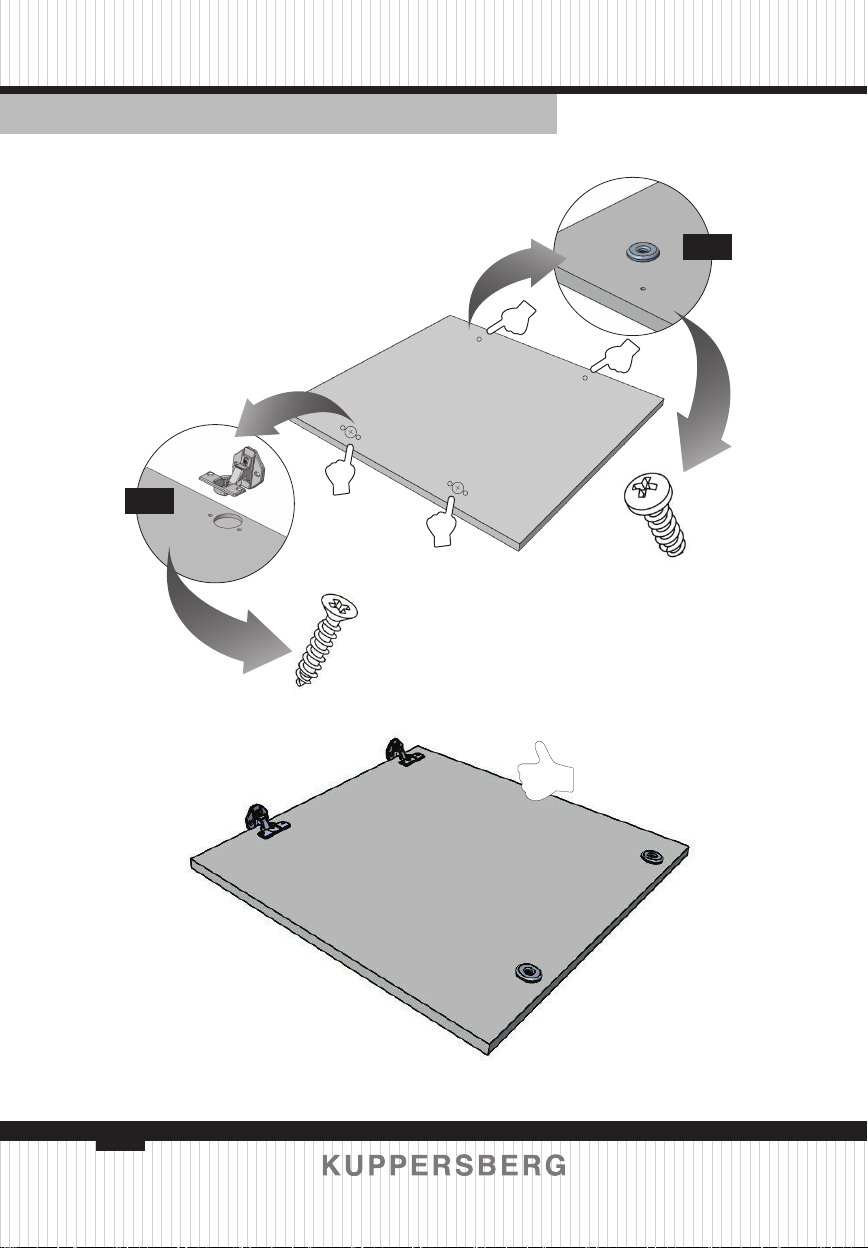

TECHNISCHER PASS DEUTSCH
Waschtrockner
20
2x
2x
4x
2x
WENN SICH DIE SCHRANKTÜR NACH LINKS ÖFFNET
