Lampa T2 User manual

Art. 74431
T2

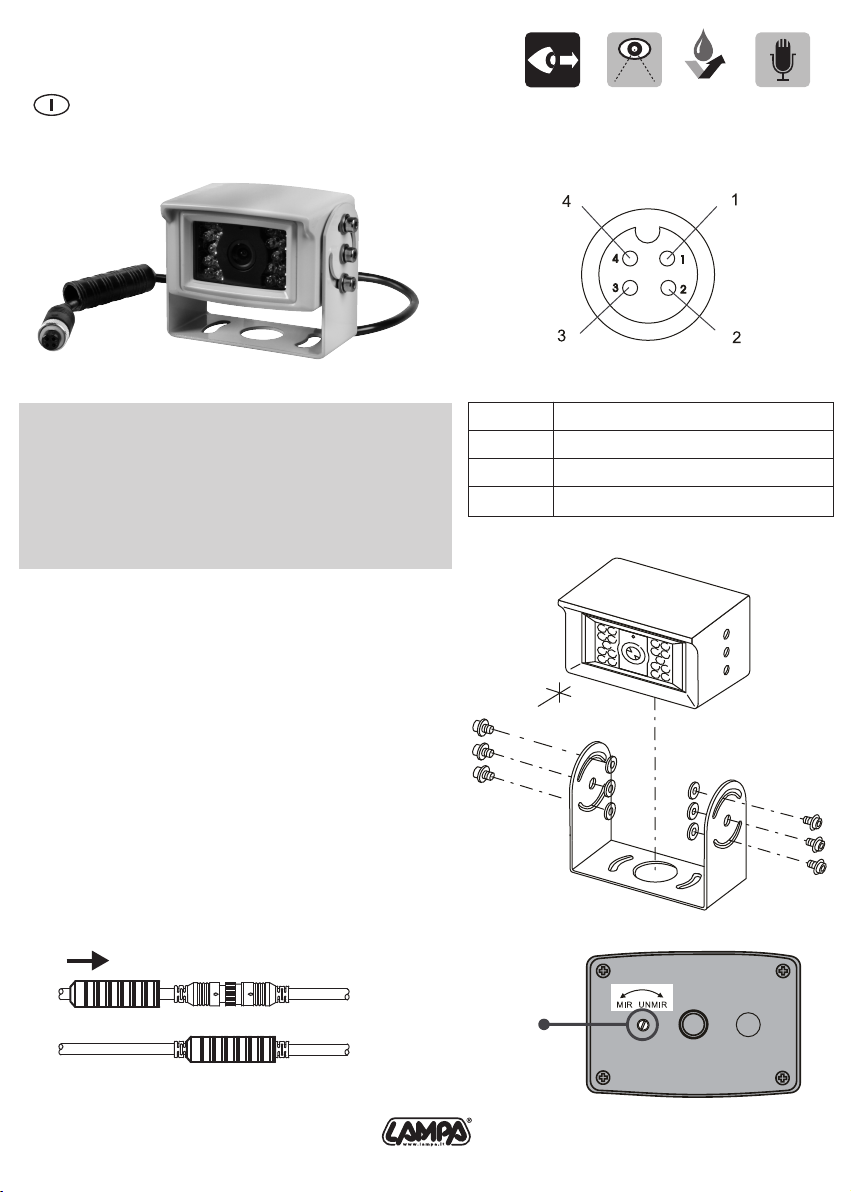

TELECAMERA CMOS A COLORI
ATTENZIONE
•Installare la videocamera in una posizione sicura e stabile
•Non installare la videocamera sul paraurti posteriore o più in
basso così da evitare di creare angoli ciechi.
•Evitare di installare la videocamera in posizioni dove la lente può
sporcarsi facilmente con fango, polvere, fumi di scarico, ecc...
•Assicurarsi di sigillare i fori fatti per installare la telecamere così da
impedire il passaggio dell’acqua.
INSTALLAZIONE
1Installare la staa di ssaggio nella posizione desiderata
2Montare la videocamera e ssarla con le apposite viti. Prima di
stringerle regolare l’angolazione della videocamera.
3Collegare la videocamera (4pin) con il cavo prolunga (4pin) e avvolgere
la connessione con la protezione già presente sul lo della
videocamera (A).
4Collegare l’altro apice del cavo prolunga al monitor.
5Per una connessione sicura e per una protezione maggiore si consiglia
di non lasciare il cavo al di fuori del veicolo.
6Questo dispositivo attiva gli infrarossi in situazioni con poca luce.
Con il diminuire della luce gli infrarossi si attivano rendendo le immagini
più chiare anche di notte.
LAMPA S.p.A. - Via G. Rossa, 53/55 - 46019 Viadana (MN) ITALY - Tel. [phone] - UNI EN ISO 9001:2008 Certified Compa ny - www.lampa.it
Temperatura di funzionamento -30°C / 70° C - 95% umidità massimo
Temperatura di conservazione -40°C / 80° C - 95% umidità massimo
1
2
3
4
VIDEO
AUDIO
TERRA
+12 VDC
Ruotare per ATTIVARE/DI-
SATTIVARE la modalità
specchio.
✓
(A)
10m MICROPHONE
NIGHT
vision 120°
IP69K

T2
CMOS COLOUR VIDEO CAMERA
Art. 74431
WARNING
• Install the camere on a safe and stable surface
• Avoid installing the camera on the rear bumper or in a lower position,
so that there wont be any blind spots.
• Avoid installing the camera in places where the lens can easilly get
dirty from mud, exhaust gases, etc...
• Be sure to seal the holes made during the installation of the camera
to avoid water to ow inside.
INSTALLATION
1 Install the xing bracket on the selected location.
2 Mount the video camera and x it with the included fasteners. Before
tightening, adjust the camera angle.
3 Connet the camera(4pin) with the extention cable(4pin) and let the
connection pass through the protection (A).
4 Connect the extention cable to the monitor.
5 For a safe connection it is recommended not to leave the cable outisde
the vehicle.
6 This devices uses infra red during night time. As it gets darker, the IR will
make images more clear.
LAMPA S.p.A. - Via G. Rossa, 53/55 - 46019 Viadana (MN) ITALY - Tel. [phone] - UNI EN ISO 9001:2008 Certified Compa ny - www.lampa.it
Operating temperature -30°C / 70° C - 95% humidity max
Storage temperature -40°C / 80° C - 95% humidity max
1
2
3
4
VIDEO
AUDIO
GND (GROUND)
+12 VDC
Switch the knob to change
the mode between mirror
and unmirror.
✓
(A)
10m MICROPHONE
NIGHT
vision 120°
IP69K
