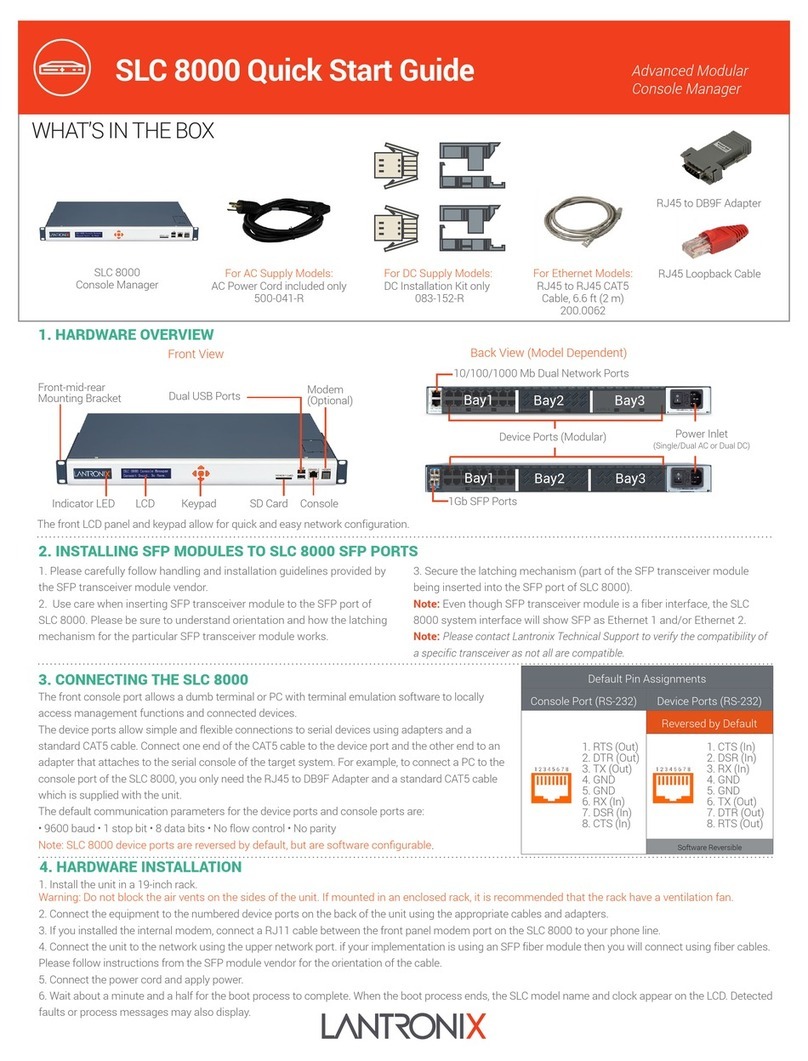

Lantronix SLC 8000 Series User manual

1
Only for models with RJ45 modules
1. HARDWARE OVERVIEW
3. HARDWARE INSTALLATION
The front console port allows a dumb terminal or PC with terminal emulaon soware to
locally access management funcons and connected devices.
The device ports allow simple and exible connecons to serial devices using adapters and
a standard CAT5 cable. Connect one end of the CAT5 cable to the device port and the other
end to an adapter that aaches to the serial console of the target system.
For example, to connect a PC to the console port of the SLC 8000, you only need the RJ45
to DB9F Adapter and a standard CAT5 cable which is supplied with the unit.
The default communicaon parameters for the device ports and console ports are:
 9600 baud • 1 stop bit • 8 data bits • No ow control • No parity
Note: SLC 8000 device ports are reversed by default, but are soware congurable.
2. CONNECTING THE SLC 8000
Front View Back View
LCD Keypad SD Card Console
Modem (Oponal)
Dual USB Ports
Device Ports (Modular)
10/100/1000
Dual Network Ports
Power Inlet
(Dual AC or Single AC or Dual DC)
Reversed by Default
1. CTS (In)
2. DSR (In)
3. RX (In)
4. GND
5. GND
6. TX (Out)
7. DTR (Out)
8. RTS (Out)
Indicator LED
Front-mid-rear
Mounng Bracket
1. RTS (Out)
2. DTR (Out)
3. TX (Out)
4. GND
5. GND
6. RX (In)
7. DSR (In)
8. CTS (In)
Console Port (RS-232) Device Ports (RS-232)
! Thank you for choosing Lantronix. Please register the SLC 8000 Console Manager in order to receive
nocaons for rmware and documentaon updates at www.lantronix.com/product-registraon.
Default Pin Assignments
SLC 8000 Console Manager Quick Start Guide Accessories Part Number Quanty
For AC Supply Models: AC Power Cord included only 500-041-ACC 1 for Single, 2 for Dual
For DC Supply Models: DC Installaon Kit only 083-152-ACC 1
RJ45 to RJ45, CAT5 Cable, 6.6  (2 m) 200.0062 1
RJ45 to DB9F Adapter* 200.2070A 1
RJ45 Loopback Cable* 500-153 1
START
WHAT’S IN THE BOX
The Lantronix SLC 8000 Advanced Console Manager enables IT professionals to remotely and securely administer servers and networking equipment.
Leveraging the console or emergency management port built into most servers and networking equipment, the SLC 8000 provides remote access
anywhere, anyme. All that is required is an available console, AUX, or serial port on the aached equipment. Using in-band management, you can
manage equipment over the network from virtually any place, using familiar tools like Telnet or Secure Shell (SSH). Out-of-band management
provides access from a local terminal or through an internal modem (P/N 56KINTMODEM-01, sold separately). If a modem is used, dial-in access is
possible in the event that the IP network is unavailable. Once connected, the user has access to the server or IT equipment’s command line interface
(CLI) via the console port to perform maintenance or management tasks. The front LCD panel and keypad allow for quick and easy network
conguraon.
All SLC 8000 models are compable with a variety of equipment, including:
• Switches • Routers • Firewalls • Servers • UPS systems • PBX systems • Telecom switches • PDU
1. Install the unit in a 19-inch rack.
Warning: Do not block the air vents on the sides of the unit. If mounted in an enclosed rack, it is recommended that the rack have a venlaon fan.
2. Connect the equipment to the numbered device ports on the back of the unit using the appropriate cables and adapters.
3. If you installed the internal modem, connect a RJ11 cable between the front panel modem port on the SLC 8000 to your phone line.
4. Connect the unit to the network using the upper network port (Ethernet 1).
5. Connect the power cord and apply power.
6. Wait about a minute and a half for the boot process to complete. When the boot process ends,
the SLC model name and clock appear on the LCD. Detected faults or process messages may also display.
Soware
Reversible
* Only included for models with RJ45 modules
Bay1 Bay2 Bay2

2
© 2015 Lantronix, Inc. Lantronix is a registered trademark, and SLC is a trademark of Lantronix, Inc. All other trademarks are the
property of respecve owners. Specicaons subject to change without noce. 900-749-R Rev A
Contact Technical Support
For technical support queries, visit hp://www.lantronix.com/support or call [phone] Monday – Friday from 6:00 a.m. – 5:00 p.m., Pacic Time, excluding holidays.
Latest Firmware For the latest rmware downloads, visit hp://www.lantronix.com/support/downloads
IP Address Assignment Tutorial To view a tutorial on how to assign an IP address, visit hp://www.lantronix.com/support/tutorials
6. LOGGING IN TO THE WEB PAGE
5. CONFIGURING NETWORK (IP) SETTINGS
The fastest way to set basic network parameters is by using the front
panel keypad and display.
Note: If you prefer, you can get started by following a Quick Setup script
on the command line interface using Telnet or SSH, or by connecng a
terminal directly to the console (RS-232) port. The web page interface
also provides a Quick Setup page. See Quick Setup in the User Guide.
Note: If no buons are pressed for 30 seconds, the front panel display
mes out without accepng unsaved changes and returns to displaying
the hostname and clock.
For example, to change the IP sengs:
1. Press the right arrow buon to display the Network Sengs opon
and the current IP address.
2. Press the Enter buon to go into eding mode.
7. LOGGING IN TO THE COMMAND INTERFACE
This secon includes instrucons for accessing both the web page and
the command line interfaces. You can use either method to congure
all parameters.
To log in to the SLC 8000 web page:
1. Open a web browser (Internet Explorer 8.0 and later).
2. In the URL eld, type hps:// followed by the IP address of your SLC.
3. At the rst login, enter sysadmin (all lower case) as the user and
PASS (all upper case), the factory default password.
To access the command line interface:
1. Do one of the following:
 With a network connecon, use a Telnet or SSH program to Telnet or
SSH to xx.xx.xx.xx (the IP address in dot quad notaon), and press
Enter. You should be at the login prompt.
Note: By default, Telnet is disabled. To enable it, use the Services web
page, a serial terminal connecon, or an SSH connecon with a serial
terminal connecon, when the command line displays, press Enter.
2. Enter sysadmin as the user name and press Enter.
3. Enter PASS as the password and press Enter. The rst me you log in,
the Quick Setup script opens automacally. Subsequent logins display
the command prompt only. (To obtain the Quick Setup script again,
use the admin quicksetup command.)
Note: Change the default password as soon as possible to prevent access
by unauthorized personnel. Subsequent logins require the username
sysadmin and the appropriate password to log in as system administrator.
4. If the Quick Setup script displays, update basic network parameters, as
desired. Otherwise, just press Enter unl the command prompt dis-
plays. By pressing Enter, you are accepng the current sengs.
Notes: For general command line interface help, type “help command
line”.
For help with a specic command, type “help” followed by the command;
for example, “help set network” or “help admin rmware”.
4. IP ADDRESSING
Both of the SLC 8000 network ports (Ethernet 1 and Ethernet 2) default
to DHCP– assigned IP addresses. If you want to assign a dierent IP
address, it must be within a valid range, unique to your network, and
with the same subnet mask as your workstaon.
To congure the SLC 8000, you need the following informaon:
IP address (if not already assigned): ______ . ______ . ______ . ______
Subnet mask (if not already assigned): ______ . ______ . ______ . ______
Gateway: ______ . ______ . ______ . ______
DNS: ______ . ______ . ______ . ______
 Use the right and le arrow buons to navigate
from one opon to another.
 Use the up and down arrow buons to navigate
between parameters within an opon or to increase
or decrease a numerical value.
3. Use the up and down arrow buons to increment or decrement the IP
address indicated by the cursor.
4. Use the right an le arrow buons to move to and change the
remaining digits of the IP address. Press the Enter buon to exit eding
mode when nished.
5. Press the down arrow buon to display the Subnet Mask seng.
6. Edit the Subnet Mask in the same fashion as the IP address and press
the down arrow.
7. Edit the Gateway and DNS sengs.
8. Press the down arrow aer the DNS3 seng to go to the Save sengs?
Yes/No prompt.
9. Select Yes at the prompt and press Enter to save changes. Repeat steps
1-8 for the other opons (console port and date/me).
Note: Another opon, release, is for restoring factory defaults. The default
password for this acon is 999999.
Aer you save the values for your console manager, changes take eect
immediately.
The rst me you log in, the SLC 8000 Quick Setup page is displayed,
subsequent logins will display the SLC 8000 Home Page. (To display Quick
Setup again, click the Quick Setup tab).
4. Do one of the following:
 To bypass the Quick Setup page and go directly to conguring the SLC,
click the Accept default Quick Setup sengs checkbox and click Apply.
 Update basic network parameters, if desired, and click Apply.

3
