LaserLiner Sender AC-Tracer TX 21W31 User manual

AC-Tracer
DE
RU
EN
UK
NL
CS
DA
ET
FR
ES
IT
RO
PL
BG
FI
EL
PT
SL
SV
HU
NO
SK
HR
TR
02
26
50
08
32
56
14
38
62
20
44
68

02
Funktion / Verwendungszweck
Sicherheitshinweise
Leitungs-Suchgeräte-Set mit Sender und Empfänger
– Schnelle Ermittlung zusammenhängender Stromkreise im laufenden Betrieb.
– Lokalisierung von Leitungen in zusammenhängenden, spannungsführenden Stromkreisen.
– Eingrenzung von Sicherungskreisen in spannungsführenden Installationen.
– Stromversorgung des Senders direkt über die zu prüfende Netzleitung = Messung
unter Betriebsbedingungen.
– Steckdosenadapter für die direkte und schnelle Prüfung in Gebäudeinstallationen.
– E27 Lampenadapter für die direkte und schnelle Prüfung in Lampenkreisen.
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der
Spezifikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich
aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die
Zulassung und die Sicherheitsspezifikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen,
Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen
ausfallen oder die Batterieladung schwach ist.
– Reinigen und trocknen Sie das Gerät vor der Verwendung.
– Dieses Gerät nur innerhalb geschlossener Räume verwenden, weder Feuchtigkeit noch
Regen aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht.
– Beim Umgang mit Spannungen größer 24 V/AC rms bzw. 60 V/DC ist besondere
Vorsicht geboten. Beim Berühren der elektrischen Leiter besteht bei diesen
Spannungen bereits eine lebensgefährliche Stromschlaggefahr.
– Ist das Gerät mit Feuchtigkeit oder anderen leitfähigen Rückständen benetzt, darf unter
Spannung nicht gearbeitet werden. Ab einer Spannung von 24 V/AC rms bzw. 60 V/DC
besteht durch die Feuchtigkeit eine erhöhte Gefahr lebensgefährlicher Stromschläge.
– Vergewissern Sie sich vor jeder Messung, dass der zu prüfende Bereich (z.B. Leitung)
und das Prüfgerät in einwandfreiem Zustand sind. Testen Sie das Gerät an bekannten
Spannungsquellen (z.B. 230 V-Steckdose zur AC-Prüfung).
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantieund Zusatz-
hinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link
am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen
Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des
Gerätes mitzugeben.
!
DE

03
AC-Tracer
– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden
zur sachgemäßen Benutzung des Gerätes und eventuell vorgeschriebene Sicherheits-
ausrüstungen (z.B. Elektriker-Handschuhe).
– Fassen Sie die Messspitzen nur an den Handgriffen an. Die Messkontakte dürfen
während der Messung nicht berührt werden.
– Schalten Sie ausschließlich das komplett vorbereitete Gerät (Sender mit eingesteckten
Messleitungen) an eine Spannungsquelle an. Zuvor den Stromkreis spannungsfrei schal-
ten und erst nach der Verkabelung wieder einschalten. Sichern Sie den Hauptschalter
gegen versehendliches Wiedereinschalten durch Dritte ab.
– Nutzen Sie den Sender (das Gerät) nicht im Dauerbetrieb, sondern nur während der
eigentlichen Messzeit.
– Nach einer Messung muss der Sender (das Gerät) (inkl. Messleitungen) aus dem
Messkreis entfernt werden.
– Führen Sie Arbeiten in gefährlicher Nähe elektrischer Anlagen nicht alleine und
nur nach Anweisung einer verantwortlichen Elektrofachkraft durch.
– Das Messgerät ersetzt keine zweipolige Prüfung der Spannungsfreiheit.
– Beachten Sie, dass trotz Ausbleiben der Anzeige noch immer Spannung vorhanden sein
kann. Durch Unterschiede der Bauart der Anschlussbuchse oder der Art der Isolierung
(Dicke und Typ) kann die Funktionalität beeinflusst werden. Hinter Paneelen und metal-
lischen Abdeckungen kann keine Spannung erkannt werden.
– Der Sender leitet die Messspannung in die zu prüfenden Leitungen ein. Empfindliche
Elektronik (z.B. Netzwerkkarten) könnten dadurch beeinträchtigt oder beschädigt wer-
den. Stellen Sie daher vor der Messung sicher, dass die zu prüfenden Leitungen von
empfindlicher Elektronik getrennt sind.
– Verwenden Sie ausschließlich die Original-Messadapter.
– Das Gerät nicht in Umgebungen mit explosiven Gasen oder Dämpfen in Gebrauch
nehmen.
– Das Gerät vor Verunreinigungen und Beschädigungen schützen und auf eine trockene
Lagerung achten.
Zusatz-Hinweis zur Anwendung
Beachten Sie die technischen Sicherheitsregeln für das Arbeiten in der Nähe elektrischer
Anlagen, unter anderem: 1. Freischalten, 2. gegen Wiedereinschalten sichern, 3. Span-
nungsfreiheit zweipolig prüfen, 4. Erden und kurzschließen, 5. benachbarte spannungs-
führende Teile sichern und Abdecken.
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung und Störungen
– Das Messgerät hält die Vorschriften und Grenzwerte für die Sicherheit und elektromag-
netische Verträglichkeit gemäß der Richtlinien 2014/35/EU (Niederspannung / LVD) und
2014/30/EU (elektromagnetische Verträglichkeit / EMV) ein.
DE

04
Symbole
Warnung vor gefährlicher elektrischer Spannung: Durch ungeschützte, span-
nungsführende Bauteile im Gehäuseinneren kann eine ausreichende Gefahr
ausgehen, Personen dem Risiko eines elektrischen Schlags auszusetzen.
– Hiermit erklärt Umarex GmbH & Co. KG, dass das Elektrogerät AC-Tracer den wesentli-
chen Anforderungen und sonstigen Bestimmungen der europäischen Niederspannungs-
Richtlinie 2014/35/EU (LVD) und der EMV-Richtlinie 2014/30/EU entspricht. Der voll-
ständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse
verfügbar: http://laserliner.com/info?an=AAI
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tank-
stellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die
Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektroni-
scher Geräte ist gegeben.
Warnung vor einer Gefahrenstelle
Schutzklasse II: Das Prüfgerät verfügt über eine verstärkte oder doppelte
Isolierung.
Wichtige Hinweise, die unbedingt zu beachten sind.
!

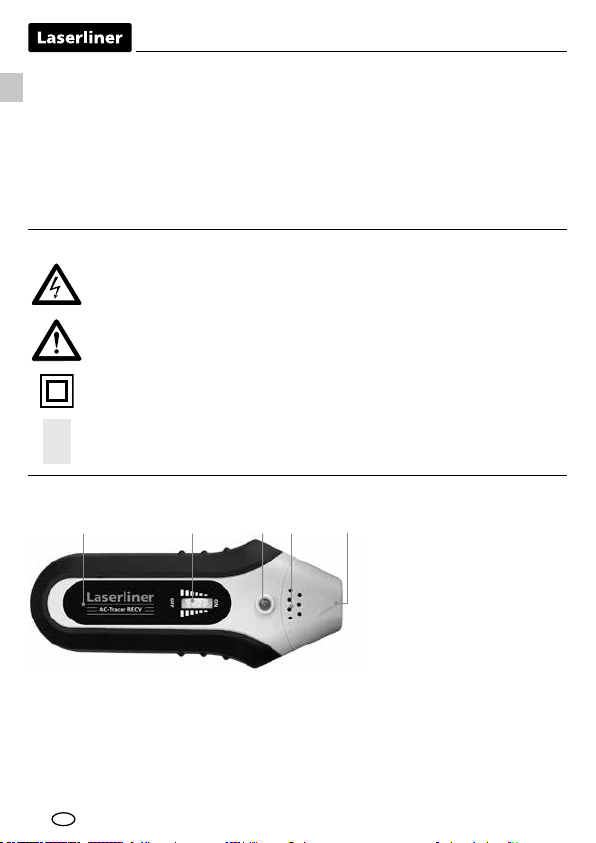

Empfänger RECV
A CB D E A Batteriefach (Rückseite)
B AN/AUS Drehschalter /
Einstellung Empndlichkeit
C Betriebsleuchte
D Lautsprecher
E Sensorkopf
DE

05
AC-Tracer
4
5
6
Sender TX 1 Betriebsleuchte
2 Anschlussbuchse rot +
3 Anschlussbuchse schwarz –
4 Euro-Stecker
5 Lampenfassung E 27
6 UK-Stecker
(für Großbritannien)
1
2
3
– +
Einsetzen der Batterie
Das Batteriefach öffnen und
Batterie gemäß den Installations-
symbolen einlegen. Dabei auf
korrekte Polarität achten.
1 x 9V 6LR61
(9-V-Block)
Das Gerät benötigt keine Batterie und wird über das Stromnetz betrieben. Daher können
Messungen nur an spannungsführende Leitungen durchgeführt werden. Vor dem Einsatz
das gewünschte Kabel (4,5,6) anschließen. Dabei auf die richtige Polung achten. Das
Gerät ist in Betrieb, wenn die Kontrollleuchte (1) leuchtet.
2Sender TX: Einrichten
1Funktionsprinzip
Die Messung erfolgt mit einem Sender und einem Empfänger. Der Sender speist Signale
in die Leitung ein, die überprüft werden soll. Das Signal ist ein modulierter Strom, der
ein elektromagnetisches Feld um den Leiter erzeugt. Der Empfänger erkennt dieses Feld
und kann damit die Leitungen, Steckdosen etc. mit dem eingespeisten Signal nden und
lokalisieren.
3Aufnden von Leitungen, Steckdosen etc. in zusammenhängenden
Stromkreisen
Messung unter Spannung! Unbedingt die Sicherheitshinweise einhalten.
!
DE

06

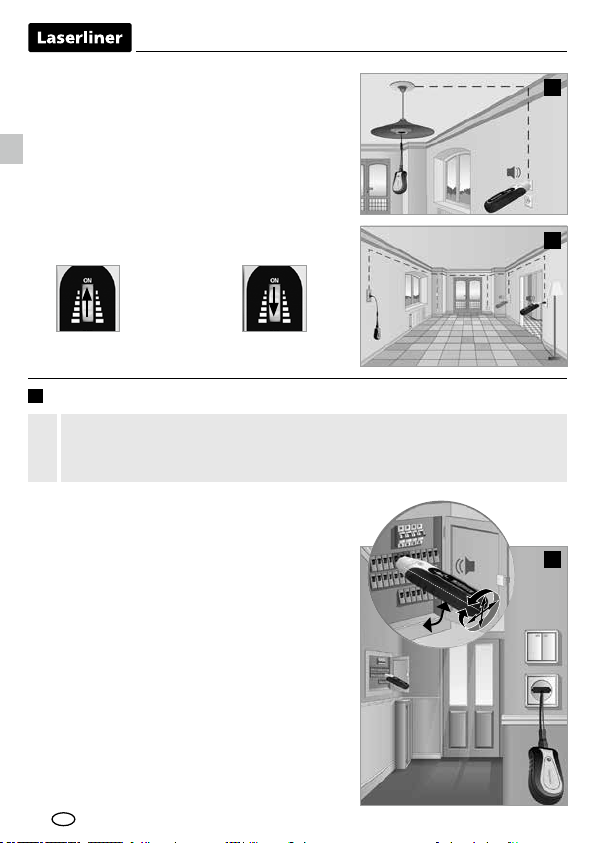

Den Sender an die zu messende Leitung anschließen.
Anschließend den Empfänger einschalten und mit der
Suche beginnen, siehe Bild a,b. Das Messobjekt ge-
hört zum selben Stromkreis, wenn der Signalton des
Empfängers ertönt. Leitungen ndet der Empfänger
bis zu einer Tiefe von maximal 5 cm. Verschiedene
Einbaubedingungen und metallische Abschirmungen
können die max. Messtiefe stark beeinussen.
Tipp 1: Den Empfänger auf höchste Empndlichkeit
stellen und den Sensorkopf möglichst nah an den
Kabelanschluss halten.
Empndlichkeit erhö-
hen und Ausschalten
Einschalten und Emp-
ndlichkeit verringern
a
b
– Messung unter Spannung! Unbedingt die Sicherheitshinweise einhalten.
– Die Abdeckung des Sicherungskastens darf nur von Elektrofachkräften entfernt
werden.
!
4
Den Sender an die zu messende Leitung anschließen.
Anschließend den Empfänger einschalten und mit der
Suche beginnen. Siehe Bild c.
Die gesuchte Sicherung ndet sich in dem Bereich, in
dem der Signalton des Empfängers ertönt. Durch die
unterschiedlichen Installationsbedingungen (RCD Au-
tomaten, Sicherungstypen etc.) kann in den meisten
Fällen die gesuchte Sicherung nicht genau lokalisiert,
sondern nur ein Bereich eingegrenzt werden, in dem
sich diese bendet.
Tipp 2: Die Empndlichkeit beim Empfänger schritt-
weise reduzieren, um die gesuchte Sicherung näher
einzugrenzen.
Tipp 3: Den Empfänger 90° um die Längsachse drehen
bzw. die horizontale und vertikale Lage verändern,
um das Gerät an verschiedene Sicherungsautomaten
anzupassen, die über unterschiedliche Einbaulagen
der Magnetspulen verfügen. Ggf. die Empndlichkeit
erneut anpassen.
Eingrenzung von Sicherungskreisen
c
DE

07
AC-Tracer
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie
den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor
einer längeren Lagerung und lagern Sie das Gerät an einem sauberen, trockenen Ort.
Technische Daten Technische Änderungen vorbehalten. 21W31
Sender AC-Tracer TX
Nennspannung 200 – 240V
Maximale Eingangsspannung 300V AC
Verschmutzungsgrad 2
Stromversorgung 200-240V AC, 50-60 Hz
Arbeitsbedingungen 0°C … 40°C, Luftfeuchtigkeit max. 80% rH,
nicht kondensierend, Arbeitshöhe max. 2000 m
über NN (Normalnull)
Lagerbedingungen -20°C ... 60°C, Luftfeuchtigkeit max. 80% rH
Gewicht 54 g
Abmessungen (B x H x T) 50 x 80 x 32 mm
Empfänger AC-Tracer RECV
Messbereich 0 – 5 cm Messtiefe
Stromversorgung 1 x 9V 6LR61 (9-V-Block)
Arbeitsbedingungen 0°C … 40°C, Luftfeuchtigkeit max. 80% rH,
nicht kondensierend, Arbeitshöhe max. 2000 m
über NN (Normalnull)
Lagerbedingungen -20°C ... 60°C, Luftfeuchtigkeit max. 80% rH
Gewicht 155 g (inkl. Batterie)
Abmessungen (B x H x T) 68 x 165 x 36 mm
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den
freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=AAI
DE

08
Function / Application
Safety instructions
Cable tracer set with transmitter and receiver
– Fast tracing of coherent electrical circuits.
– Location of lines in coherent, live electrical circuits.
– Detection of fuse circuits in live installations.
– Transmitter power supply directly from power cable to be tested
= measurement under operating conditions.
– Socket adapter for direct and fast testing in building installations.
– E27 lamp adapter for direct and fast testing in lamp circuits.
– The device must only be used in accordance with its intended purpose
and within the scope of the specifications.
– The measuring tools and accessories are not toys. Keep out of reach of children.
– Modifications or changes to the device are not permitted, this will otherwise invalidate
the approval and safety specifications.
– Do not expose the device to mechanical stress, extreme temperatures, moisture or
significant vibration.
– The device must no longer be used if one or more of its functions fail or the battery
charge is weak.
– Clean and dry the device before use.
– This device is to be used in enclosed spaces only; do not expose to moisture or rain
as this may result in electric shock.
– If you are working with voltages higher than 24 V/AC rms / 60 V/DC, exercise extreme
caution. Touching the electrical conductors at such voltages poses a risk of life-
threatening electric shocks.
– If the device comes into contact with moisture or other conductive-residue, work must
not be carried out under voltage. At and above voltages of 24 V/AC rms / 60 V/DC,
the presence of moisture creates the risk of life-threatening electric shocks.
– Before taking any measurements, make sure that both the area to be tested
(e.g. a line), the test device and the accessories used (e.g. connection cable) are
in proper working order. Test the device by connecting it to known voltage
sources (e.g. a 230 V socket in the case of AC testing).
Completely read through the operating instructions, the 'Warranty and Additional
Information' booklet as well as the latest information under the internet link at the
end of these instructions. Follow the instructions they contain. This document must
be kept in a safe place and passed on together with the device.
!
EN

09
AC-Tracer
– Observe the safety precautions of local and national authorities relating to the correct
use of the device and any prescribed safety equipment (e.g. electrician‘s safety gloves).
– Hold the device by the grip sections only. Do not touch the test prods during
measurement.
– Only connect the completely prepared device (transmitter with test leads plugged in)
to a power source. First disconnect the electrical circuit from the power supply and
only switch on again after wiring work has been completed. Lock the master switch
to prevent it being inadvertently switched on.
– Do not operate the transmitter (the device) continuously, but only while actually
capturing images.
– Once the capture is complete, disconnect the transmitter (the device) and the leads
from the circuit.
– Do not work alone in the vicinity of hazardous electrical installations and only under
the guidance of a qualified electrician.
– The measuring device must not be used as a substitute for a two-pole zero
potential test.
– Please be aware that even if a visual signal is not displayed, voltage may still be
present. Differences in the design of the connection socket or the nature of the
insulation (thickness and type) can affect functionality. Voltage cannot be detected
behind panels and metal covers.
– The sender introduces the measuring voltage into the lines to be tested. This may
impair or damage sensitive electronic equipment (e.g. network cards). Therefore,
please make sure that any lines to be tested which belong to sensitive electronic
equipment are isolated before measurement.
– Only use the original adapter.
– Do not use the device in environments containing explosive gases or vapour.
– Protect the device from contamination and damage and store in a dry place.
Additional information on use
Observe the technical safety regulations for working in the vicinity of electrical systems,
especially: 1. Safely isolating from power supply, 2. Securing to prevent system being
switched on again, 3. Checking zero potential, two-pole, 4. Earthing and short-circuiting,
5. Securing and covering adjacent live components.
Safety instructions
Dealing with electromagnetic radiation and electromagnetic disruptions
– The measuring device complies with safety and electromagnetic compatibility
regulations and limit values in accordance with Directive 2014/35/EU (Low Voltage
Directive / LVD) and 2014/30/EU (Electromagnetic Compatibility Directive / EMC).
EN

10
Symbols
Hazardous electrical voltage warning: Unprotected live components inside
the device housing may pose a risk of electric shock.
– Umarex GmbH & Co. KG hereby declares that the AC-Tracer complies with the
essential requirements and other provisions of the European Low Voltage Directive
2014/35/EU (LVD) and the Electromagnetic Compatibility Directive 2014/30/EU.
The EU Declaration of Conformity can be found in its entirety at the following address:
http://laserliner.com/info?an=AAI
– Local operating restrictions – for example, in hospitals, aircraft, petrol stations or in
the vicinity of people with pacemakers – may apply. Electronic devices can potentially
cause hazards or interference or be subject to hazards or interference.
Danger area warning
Protection class II: The test device has reinforced or double insulation.
Important notes. Must be observed.
!
Receiver RECV
A CB D E A Battery compartment (rear)
B Rotary ON/OFF switch /
sensitivity setting
C ON indicator lamp
D Speaker
E Sensor head
EN

11
AC-Tracer
4
5
6
Sender TX 1 ON indicator lamp
2 Connecting socket, red +
3 Connecting socket, black –
4 Euro connector
5 E 27 Lamp adapter
6 UK plug
1
2
3
– +
Inserting the battery
Open the battery compartment
and insert battery according
to the symbols. Be sure to pay
attention to polarity.
1 x 9V 6LR61
(9-volt block)
The tracer requires no battery and is operated by the power supply. This means only live
cables can be tested. Before using the tracer, connect the required lead (4, 5, 6), ensuring
correct polarity. The device is operational when indicator lamp (1) is on.
2Sender TX: Set-up
1How it works
Measurement is performed using one transmitter and one receiver. The transmitter feeds
signals into the cable to be checked. The signal is a modulated current that creates an
electromagnetic eld about the conductor. The receiver recognises this eld and is then
able to nd and locate cables, sockets etc. with this signal.
3Finding cables, sockets etc. in coherent electrical circuits.
Measurement under voltage! It is essential that you follow the safety instructions.
!
EN

12
Connect the transmitter to the line to be measured.
Then switch on the receiver and start tracing, see Fig.
a and b. The receiver signal sounding indicates that
the measured object belongs to the same electrical
circuit. The receiver is able to detect cables up
to a maximum depth of 5 cm. Various installation
conditions and metal shielding can drastically
inuence the maximum measuring depth.
Tip 1: Set the receiver to maximum sensitivity and
hold the sensor head as close as possible to the cable
connection.
Increase sensitivity
and switch off
Switch on and
decrease sensitivity
a
b
– Measurement under voltage! It is essential that you follow the safety instructions.
– The cover of the fuse box may only be removed by a skilled electrician.
!
4
Connect the transmitter to the line to be measured.
Then turn on the receiver and start tracing. See Fig. c.
The detected fuse is located in the area where the
signal tone of the receiver sounds. Due to different
installation conditions (RCD automatic circuit breakers,
types of fuses etc.), in most cases it is not possible
to precisely locate the fuse but rather only to narrow
down the area where it is located.
Tip 2: Decrease the receiver sensitivity in steps in order
to closely narrow down the location of the fuse.
Tip 3: Rotate the receiver around its longitudinal axis
by 90° or modify its horizontal and vertical positions.
This will adjust the device to different automatic
circuit breakers, which have magnetic coils installed in
different positions. Re-adapt the sensitivity if necessary.
Locating fuse circuits
c
EN

13
AC-Tracer
Information on maintenance and care
Clean all components with a damp cloth and do not use cleaning agents, scouring
agents and solvents. Remove the battery(ies) before storing for longer periods.
Store the device in a clean and dry place.
Technical data Subject to technical alterations. 21W31
Sender AC-Tracer TX
Nominal voltage 200 – 240V
Maximum input voltage 300V AC
Pollution degree 2
Power supply 200-240V AC, 50-60 Hz
Operating conditions 0°C … 40°C, max. humidity 80% rH,
no condensation, max. working altitude 2000 m
above sea level
Storage conditions -20°C ... 60°C, max. humidity 80% rH
Weight 54 g
Dimensions (W x H x D) 50 x 80 x 32 mm
Receiver AC-Tracer RECV
Measuring range 0 – 5 cm measuring depth
Power supply 1 x 9V 6LR61 (9-volt block)
Operating conditions 0°C … 40°C, max. humidity 80% rH,
no condensation, max. working altitude 2000 m
above sea level
Storage conditions -20°C ... 60°C, max. humidity 80% rH,
Weight 155 g (incl. battery)
Dimensions (W x H x D) 68 x 165 x 36 mm
EU directives and disposal
This device complies with all necessary standards for
the free movement of goods within the EU.
This product is an electric device and must be collected
separately for disposal according to the European
Directive on waste electrical and electronic equipment.
Further safety and supplementary notices at:
http://laserliner.com/info?an=AAI
EN

14
Functie / toepassing
Veiligheidsinstructies
Leidingzoekerset met zender en ontvanger
– snelle bepaling van met samenhangende stroomkringen tijdens het lopende bedrijf.
– lokalisatie van leidingen in samenhangende, spanningvoerende stroomkringen.
– beperking van zekeringscircuits in spanningvoerende installaties
– stroomvoorziening van de zender direct via de te controleren netkabel
= meting onder bedrijfsvoorwaarden.
– contactdoosadapter voor de directe en snelle controle in gebouwinstallaties.
– E27-lampadapter voor de directe en snelle controle in lampkringen.
– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
– De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik
van kinderen bewaren.
– Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan,
hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
– Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen,
vocht of sterke trillingen.
– Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen
of de batterijlading zwak is.
– Reinig en droog het apparaat vóór gebruik.
– Gebruik dit apparaat alleen in gesloten ruimtes en stel het niet bloot aan vocht
of regen, omdat dit kan leiden tot een elektrische schok.
– Bij de omgang met spanningen van meer dan 24 V/AC rms resp. 60 V/DC dient uiterst
voorzichtig te worden gewerkt. Bij contact met de elektrische geleiders bestaa.
– Als het apparaat met vocht of andere geleidende resten bevochtigd is, mag niet
onder spanning worden gewerkt. Vanaf een spanning van 24 V/AC rms resp.
60 V/DC bestaat gevaar voor levensgevaarlijke schokken op grond van de vochtigheid.
– Waarborg vóór iedere meting dat het te controleren bereik (bijv. leiding),
het testapparaat en het toegepaste toebehoren (bijv. aansluitleiding)
in optimale staat verkeren. Test het apparaat op bekende spanningsbronnen
(bijv. 230 V-contactdoos voor de AC-controle).
Lees de handleiding, de bijgevoegde brochure 'Garantieen aanvullende aanwij-
zingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het
einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen
op. Bewaar deze documen-tatie en geef ze door als u het apparaat doorgeeft.
!
NL

15
AC-Tracer
– Neem de veiligheidsvoorschriften van lokale resp. nationale instanties voor het veilige
en deskundige gebruik van het toestel in acht en draag eventueel voorgeschreven
veiligheidsuitrusting (bijv. elektricien-handschoenen).
– Grijp de meetpunten alleen vast aan de handgrepen. De meetcontacten mogen
tijdens de meting niet worden aangeraakt.
– Schakel uitsluitend het compleet voorbereide toestel (zender met aangesloten
meetleidingen) aan op een spanningsbron. Schakel vooraf de stroomkring
spanningsvrij en schakel deze pas weer in nadat alle kabels zijn aangesloten.
Beveilig de hoofdschakelaar tegen abusievelijk inschakelen door derden.
– Gebruik de zender (het apparaat) niet in continu bedrijf, maar alleen tijdens de
eigenlijke meettijd.
– Na een meting moet de zender (het apparaat incl. meetleidingen) uit het meetcircuit
worden verwijderd.
– Voer werkzaamheden in gevaarlijke nabijheid van elektrische installaties niet alleen
uit en uitsluitend volgens de instructies van een verantwoordelijke elektromonteur.
– Het meettoestel vervangt geen tweepolige controle van de spanningsvrijheid.
– Let op! Ook als geen weergave verschijnt, kan desondanks spanning voorhanden
zijn. De functie van het apparaat kan worden beïnvloed door de bouwwijze van
de aansluitbus of de isolatie (dikte en type). Achter panelen en metalen afdekkingen
kan geen spanning worden gedetecteerd.
– De zender leidt de meetspanning in de te controleren leidingen. Gevoelige elektronica
(bijv. netwerkkaarten) kunnen daardoor beïnvloed worden of beschadigd raken.
Waarborg daarom vóór de meting dat de te controleren leidingen niet zijn aangesloten
op gevoelige elektronica.
– Gebruik uitsluitend de originele meetadapters.
– Gebruik het apparaat niet in omgevingen met explosieve gassen of stoom.
– Bescherm het apparaat tegen verontreinigingen en schade en zorg voor een droge opslag.
Aanvullende opmerking voor het gebruik
Neem bij werkzaamheden in de buurt van elektrische installaties altijd de van toepassing
zijnde technische veiligheidsregels in acht, onder andere: 1. Vrijschakelen, 2. Tegen
hernieuwd inschakelen beveiligen, 3. Spanningsvrijheid tweepolig controleren, 4. Aarden
en kortsluiten, 5. Aangrenzende, spanningvoerende onderdelen beveiligen en afdekken.
Veiligheidsinstructies
Omgang met elektromagnetische straling en elektromagnetische storingen
– Het meettoestel voldoet aan de voorschriften en grenswaarden voor de veiligheid
en de elektromagnetische compatibiliteit conform de richtlijnen 2014/35/EU
(laag spanning / LVD) en 2014/30/EU (elektromagnetische compatibiliteit / EMC).
NL

16
Symbolen
Waarschuwing voor gevaarlijke elektrische spanning: door onbeschermde,
spanningvoerende onderdelen in de behuizing bestaat gevaar voor elektrische
schokken.
– Bij dezen verklaart Umarex GmbH & Co. KG dat het elektrische toestel AC-Tracer
voldoet aan de wezenlijke vereisten en andere bepalin gen van de Europese
laagspanningsrichtlijn 2014/35/EU (LVD) en de EMC-richtlijn 2014/30/EU. De volledige
tekst van de EG-verklaring van overeenstemming is beschikbaar onder het volgende
internetadres: http://laserliner.com/info?an=AAI
– Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations
of in de buurt van personen met een pacemaker, moeten in acht worden genomen.
Een gevaarlijk effect op of storing van elektronische apparaten is mogelijk.
Waarschuwing voor een gevarenpunt
Veiligheidsklasse II: het controleapparaat beschikt over een versterkte of
dubbele isolatie.
Belangrijke aanwijzingen die absoluut moeten worden opgevolgd!
!
Ontvanger RECV
A CB D E A Batterijvakje (achterzijde)
B AAN/UIT-draaischakelaar /
instelling v.d. gevoeligheid
C Bedrijfsindicator
D Luidspreker
E Sensorkop
NL

17
AC-Tracer
4
5
6
Zender TX 1 Bedrijfsindicator
2 Aansluitbus rood +
3 Aansluitbus zwart –
4 Eurosteker
5 E27-lampadapter
6 UK-steker
(voor Groot-Brittannië)
1
2
3
– +
Plaatsen van de batterij
Open het batterijvakje en plaats
de batterij overeenkomstig de
installatiesymbolen. Let daarbij
op de juiste polariteit.
1 x 9V 6LR61
(9V-blok)
Het toestel heeft geen batterijen nodig en wordt via het stroomnet gevoed. De metingen
kunnen daarom alleen worden uitgevoerd aan spanningvoerende leidingen. Sluit vóór het
gebruik de gewenste kabel (4, 5, 6) aan. Let daarbij op de juiste polariteit. Het toestel is in
bedrijf als het controlelampje (1) brandt.
2Zender TX: inrichten
1Werkingsprincipe
De meting wordt uitgevoerd met een zender en een ontvanger. De zender stuurt signalen
in de leiding die moet worden gecontroleerd. Het signaal is een gemoduleerde stroom
die een elektromagnetisch veld genereert rondom de geleider. De ontvanger herkent dit
veld en kan daardoor de leidingen, contactdozen enz. met het ingevoerde signaal vinden
en lokaliseren.
3In samenhangende stroomkringen naar leidingen, contactdozen
enz. zoeken.
Meting onder spanning! Neem de veiligheidsinstructies strikt in acht.
!
NL

18
Sluit de zender aan op de te meten leiding.
Schakel vervolgens de ontvanger in en begin met
de lokalisatie, zie afb. a, b. Het meetobject hoort
bij dezelfde stroomkring als het signaal van de
ontvanger klinkt. De ontvanger lokaliseert leidingen
tot een diepte van maximaal ca. 5 cm. Verschillende
inbouwvoorwaarden en metalen isolaties kunnen
een sterke invloed hebben op de max. meetdiepte.
Tip 1: stel de ontvanger in op de hoogste gevoelig-
heid en houd de sensorkop zo dicht mogelijk tegen
de kabelaansluiting.
Gevoeligheid verhogen
en uitschakelen
Inschakelen en gevoeligheid
verminderen
a
b
– Meting onder spanning! Neem de veiligheidsinstructies strikt in acht.
– De afdekking van de zekeringenkast mag alleen door elektromonteurs worden
verwijderd.
!
4
Sluit de zender aan op de te meten leiding. Schakel
vervolgens de ontvanger in en begin met de lokalisatie.
Zie afb. c.
De gezochte zekering bevindt zich in het bereik waarin
het signaal van de ontvanger klinkt. Op grond van
verschillende installatievoorwaarden (RCD automaten,
zekeringtypes enz.) kan de gezochte zekering in de
meeste gevallen niet exact worden gelokaliseerd, maar
alleen het bereik beperkt worden, waarbinnen de
zekering zich bevindt.
Tip 2: de gevoeligheid b de ontvanger stapsgews
verminderen om de positie van de gezochte zekering
verder te beperken.
Tip 3: draai de ontvanger 90° om de lengteas of veran-
der de horizontale en verticale lengte om het apparaat
aan verschillende contactverbrekers met verschillende
inbouwposities van de magneetspoelen aan te passen.
Pas zo nodig de gevoeligheid opnieuw aan.
Beperking van zekeringscircuits
c
NL

19
AC-Tracer
Opmerkingen inzake onderhoud en reiniging
Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-,
schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een
langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.
Technische gegevens Technische veranderingen voorbehouden. 21W31
Zender AC-Tracer TX
Nominale spanning 200 – 240V
Maximale ingangsspanning 300V AC
Verontreinigingsgraad 2
Stroomvoorziejning 200-240V AC, 50-60 Hz
Werkomstandigheden 0°C … 40°C, luchtvochtigheid max. 80 % rH,
niet-condenserend, werkhoogte max. 2000 m
boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden -20°C ... 60°C, luchtvochtigheid max. 80 % rH
Gewicht 54 g
Afmetingen (B x H x D) 50 x 80 x 32 mm
Ontvanger AC-Tracer RECV
Meetbereik 0 – 5 cm meetdiepte
Stroomvoorziejning 1 x 9V 6LR61 (9V-blok)
Werkomstandigheden 0°C … 40°C, luchtvochtigheid max. 80 % rH,
niet-condenserend, werkhoogte max. 2000 m
boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden -20°C ... 60°C, luchtvochtigheid max. 80 % rH
Gewicht 155 g (incl. batterijen)
Afmetingen (B x H x D) 68 x 165 x 36 mm
EU-bepalingen en afvoer
Het apparaat voldoet aan alle van toepassing zijnde normen
voor het vrije goederenverkeer binnen de EU.
Dit product is een elektrisch apparaat en moet volgens
de Europese richtlijn voor oude elektrische en elektronische
apparatuur gescheiden verzameld en afgevoerd worden.
Verdere veiligheids- en aanvullende instructies onder:
http://laserliner.com/info?an=AAI
NL

20
Funktion / anvendelsesformål
Sikkerhedsanvisninger
Ledningssøgersæt med sender og modtager
– Hurtig bestemmelse af sammenhængende strømkredse under igangværende drift.
– Lokalisering af ledninger i sammenhængende, spændingsførende strømkredse.
– Indgrænsning af sikringskredse i spændingsførende installationer.
– Senderens strømforsyning direkte fra den testede lysnedledning
= måling under driftsbetingelser.
– Stikadapter til direkte og hurtig test i bygningsinstallationer.
– E27-lampeadapter til direkte og hurtig test i lampekredse.
– Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne
specifikationer.
– Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
– Ombygning eller ændring af apparatet er ikke tilladt og vil medføre,
at godkendelsen og sikkerhedsspecifikationerne bortfalder.
– Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer,
fugt eller kraftige vibrationer.
– Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis
batteriladningen er svag.
– Apparatet skal rengøres og tørres inden ibrugtagning.
– Dette apparat må kun bruges i lukkede rum; må ikke udsættes for fugt eller regn,
da der ellers er risiko for elektrisk stød.
– Ved omgang med spændinger højere end 24 V/AC rms eller 60 V/DC skal der udvises
særlig forsigtighed. Ved berøring af de elektriske ledninger er der allerede ved disse
spændinger livsfare pga. elektrisk stød.
– Hvis apparatet er blevet fugtigt eller påført andre elektrisk ledende restprodukter,
må der ikke arbejdes under spænding. Fra ogmed en spænding på 24 V/AC rms eller
60 V/DC er der ekstra stor fare for livsfarlige stød pga. fugten.
– Inden hver måling skal man sikre sig, at både det område, der skal testes (fx en
ledning), og testapparatet samt det anvendte tilbehør (fx tilslutnings-ledning) er i fejlfri
stand. Apparatet skal testes på kendte spændingskilder (fx 230 V stik til AC-test).
Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og
supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-
linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte
instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette
overdrages til en ny ejer.
!
DA
