LE MARQUIER SPECIFIQUE V2 User manual

Merci d’avoir acheté ce produit LE MARQUIER© labellisé Origine France Garantie !
Consulter cette notice avant l’utilisation
Thank you for purchasing this product with certificate of guaranteed French origin! Consult
this instruction manual before use.
Bedankt voor uw aankoop van dit product met gecertificeerd garantielabel ‘Product ver-
vaardigd in Frankrijk’! Raadpleeg deze handleiding vóór gebruik
NOT0019
NOTICE DE MONTAGE
INSTRUCTIONS / HANDLEIDING
CHARIOT SPECIFIQUE V2
SPECIFIQUE V2 TROLLEY / SPECIFIQUE V2 ROLWAGEN
Réf./Ref. CPTF260E27V2. CPTF260E14V2. CPTF260E31V2.
FR EN NL

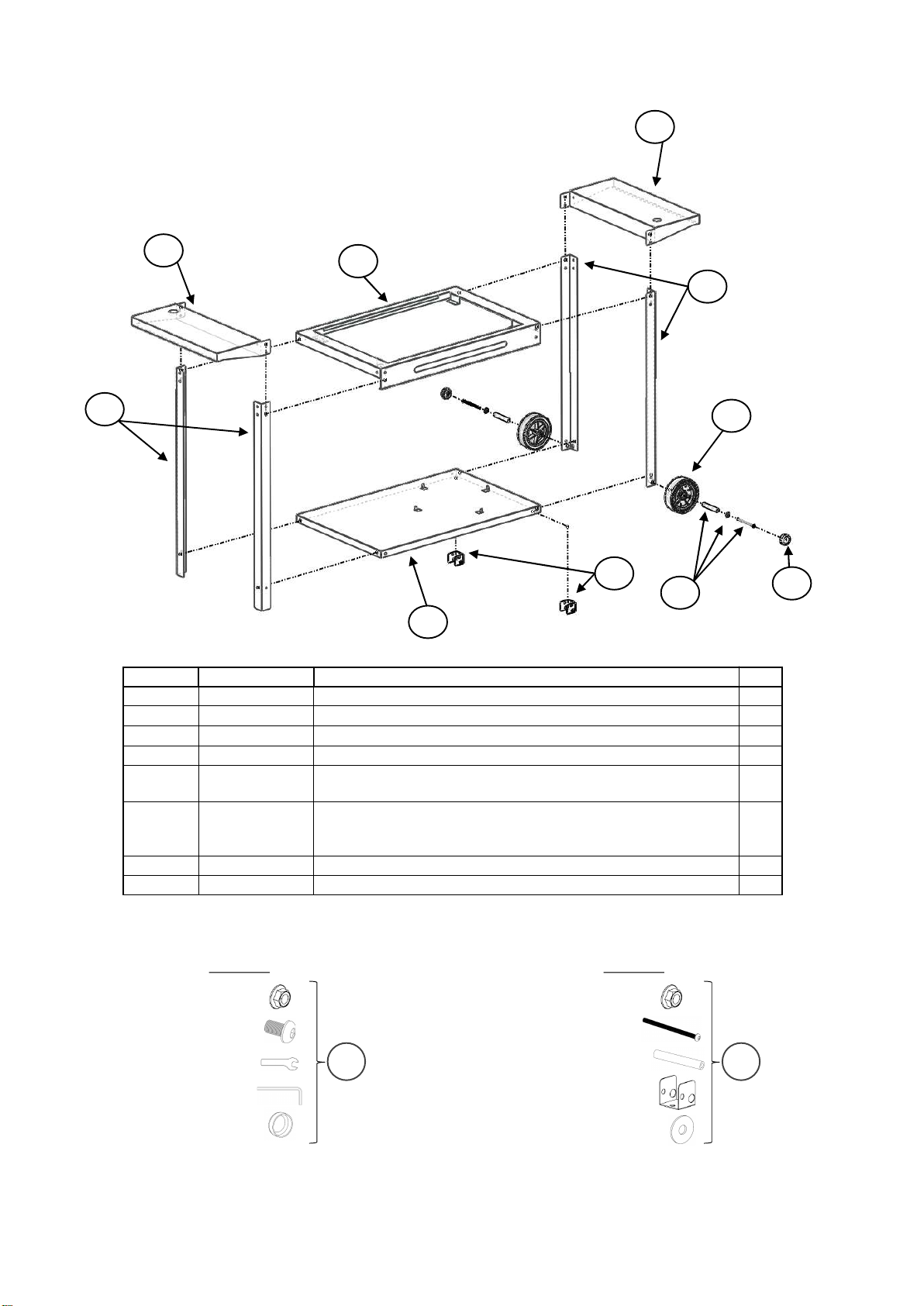

Pièces incluses Supplied parts / Meegeleverde onderdelen :
8
9
4
2
1
77 6
5
2
6
13
7
2
84
65
N° Repère Réf. Pièce Description Qté
1 13 71 004 A Plateau supérieur Upper tray / Bovenblad 1
2 13 71 006 A Tablette avec trou Tablet with hole / Werkblad met gat 2
3 13 71 003 A Pieds courts Short legs / Korte poten 2
4 COM 0076 Roue Ø125 Wheel Ø125 / Wiel Ø125 2
5 POC0003 Pochette de vis chariot TRACT ou TAPAS / Screw pocket TRACT
or TAPAS / Schroefzak TRACT of TAPAS 1
6 POC0021 Pochette Kit Nouvel Axe de Roue TRACT ou TAPAS / Whell Axle
Pocket TRACT or TAPAS / Wielas pocket TRACT of TAPAS 1
7 13 71 001 A Plateau inférieur Lower tray / Onderblad 1
8 13 71 002 A Pieds longs Long legs / Lange poten 2
POC0003
25x VIS0023
25 x VIS0018
1 x COM0104
1 x COM0103
2 x COM0135
5
POC0021
2 x VIS0023
2 x VIS0068
2 x COM0214
2 x PIE0005
2 x VIS0066
6

Montage Assembly / Montage :
1.
COM0103
7

2. En fonction de votre installation il est possible de
faire sauter la pastille de la tablette afin de faire
passer le tuyau de gaz / Depending on your
installation, it is possible to blow up the tablet to allow
the gas pipe to pass through / Afhankelijk van uw
installatie is het mogelijk het tablet uit te blazen om
de gasleiding door te laten.

3. 12 x 12 x
8
3
8
2
2
1

8
4. 8 x 8 x
VIS0018 VIS0023
PIE0005
7

5.
COM007
6
VIS0068
COM013
5
COM021
4
VIS0066
VIS0023
COM021
4COM007
6
VIS0068
VIS0066
COM013
5

Pour toute réclamation Complaints / Indien u een klacht heeft
Contactez notre Service Après-ventes par email [email protected]
Please contact our after-sales services by e-mail [email protected]
Gelieve contact op te nemen met onze dienst na verkoop via email op [email protected]
07/12/2022
lemarquier.com
Contrôlé par:
