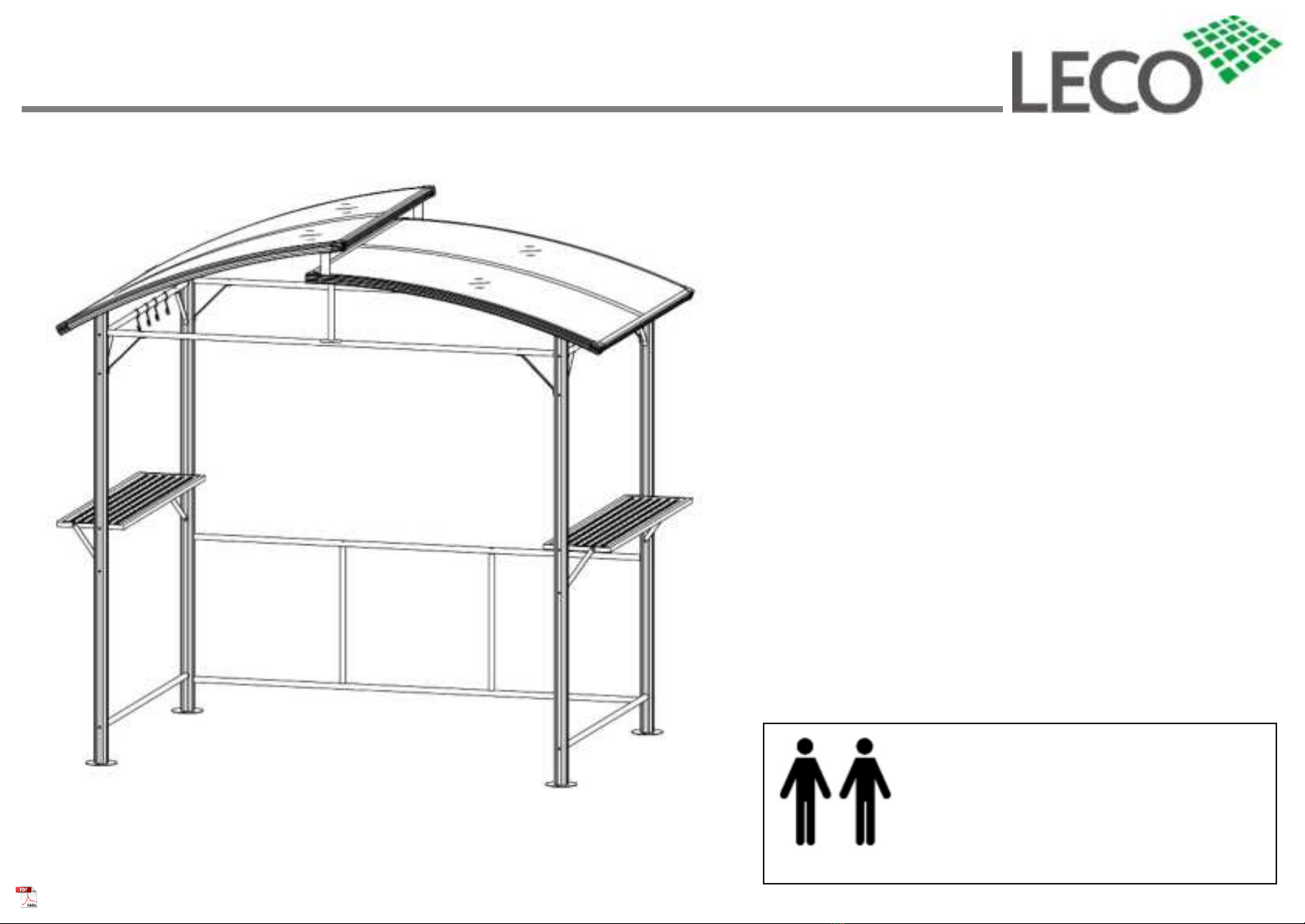

leco Profi-Barbecue Pavilion XXL User manual

Profi-Grillpavillon XXL
Profi-Barbecue Pavilion XXL Profiteren Grillpaviljoen XXL
Vor M ontage und Benutzung unbedingt
sorgfältig lesen und für spätere Zwecke
aufbewahren.
Read these instructions carefully before
use and assembly and keep for future
reference!
Lees deze instructies zorgvuldig door en
bewaar ze ter referentie in de toekomst!
V 2022 / I
Aufbau mit 2 Personen!
Assembly with 2 persons!
Opbouw met 2 personen!
Grösse Size M aat
ca. 275 x 165 x 233 cm
Aufbaumasse / Assembly dimensions / Opbouwmaten:
ca. 275 x 165 x H 233 cm
01 / 24
Art. 47 13890 999 Profi-Grillpavillon XXL / Profi-Barbecue Pavilion XXL / Profiteren Grillpaviljoen XXL

W ichtige Hinw eise!
Entspricht das gelieferte Produkt Ihrer Bestellung? Ist die Verpackung unversehrt?
Vor dem Aufbau ist der Bausatz auf Vollständigkeit und Richtigkeit der einzelnen Bauteile anhand der Stückliste zu
kontrollieren. Schäden oder fehlende Teile müssen vor Aufbau umgehend gemeldet werden. Der Hersteller kann nicht
für Schäden, die beim Aufbau entstehen, haftbar gemacht werden wie z.B. Schrammen, Dellen.
Important Notes!
Does this product meet your expectations? Is the packaging undamaged?
Before assembly of the product please check if the kit is complete and accurate on basis of the spare part list. Defects or
missing parts have to be notified before assembling the product. The manufacturer cannot be held responsible for
damages caused during assembly of the product, for example scratches or dents.
Belangrijke instructies!
Voldoet het geleverde product aan uw bestelling? Is de verpakking onbeschadigd?
Alvorens het product te monteren s.v.p. aan de hand van de checklist controleren of de set compleet is. Defecten of
ontbrekende delen moeten worden gemeld alvorens met de montage te beginnen. De fabrikant kan niet aansprakelijk
worden gesteld voor schade die ontstaat tijdens het monteren zoals bijv. krassen en deuken.
Profi-Grillpavillon XXL
Profi-Barbecue Pavilion XXL Profiteren Grillpaviljoen XXL
Grösse Size M aat
ca. 275 x 165 x 233 cm
02 / 24

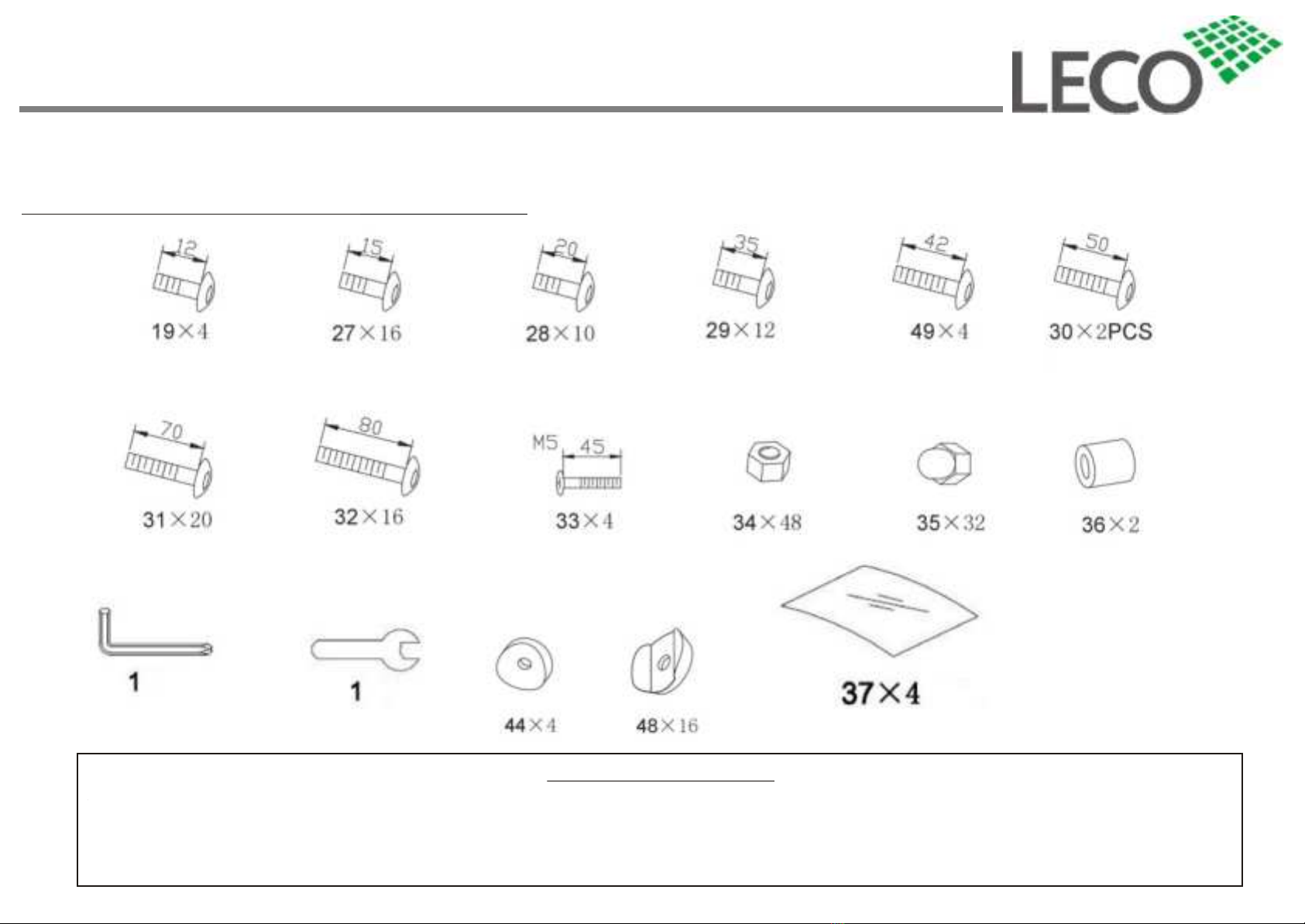

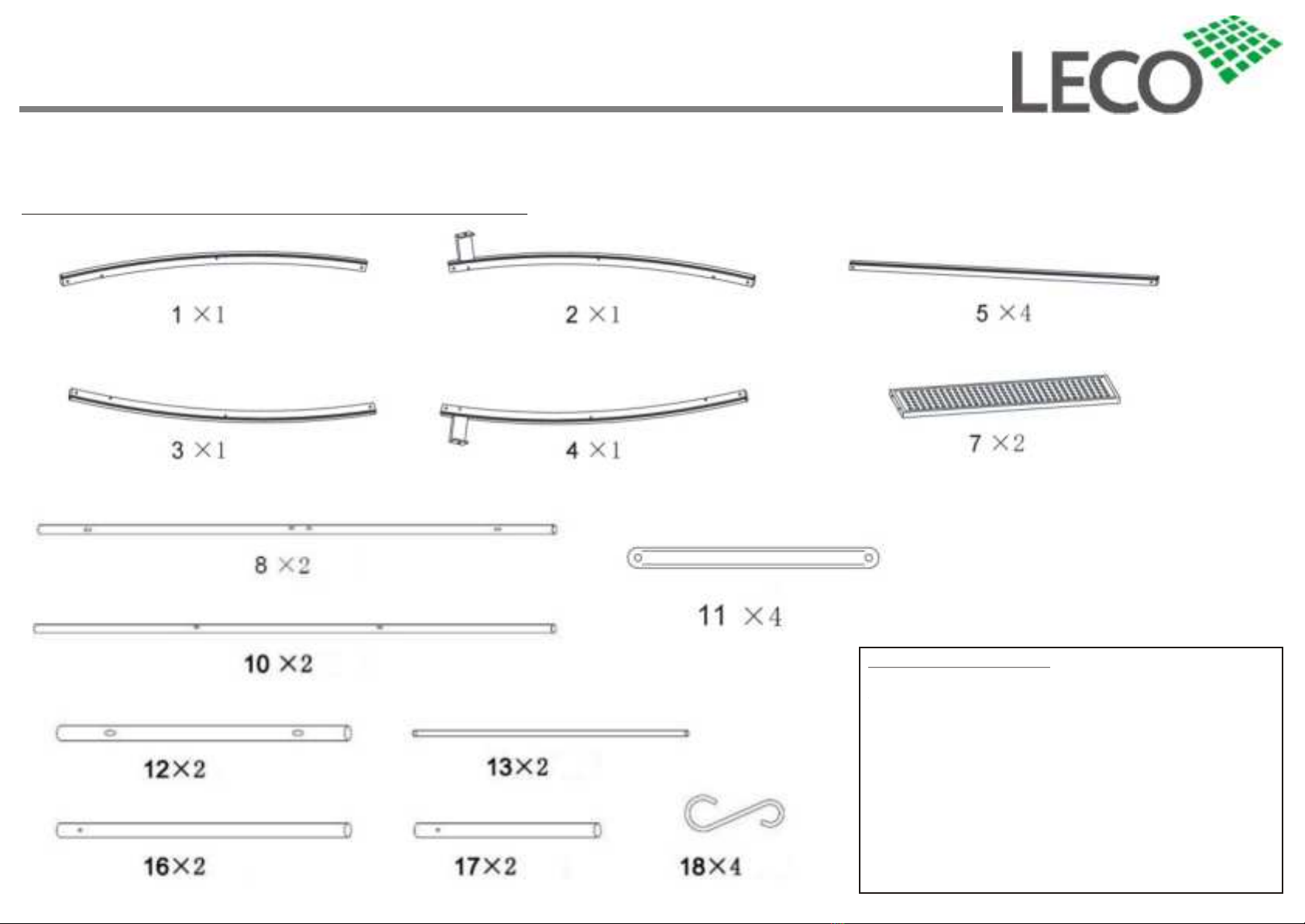

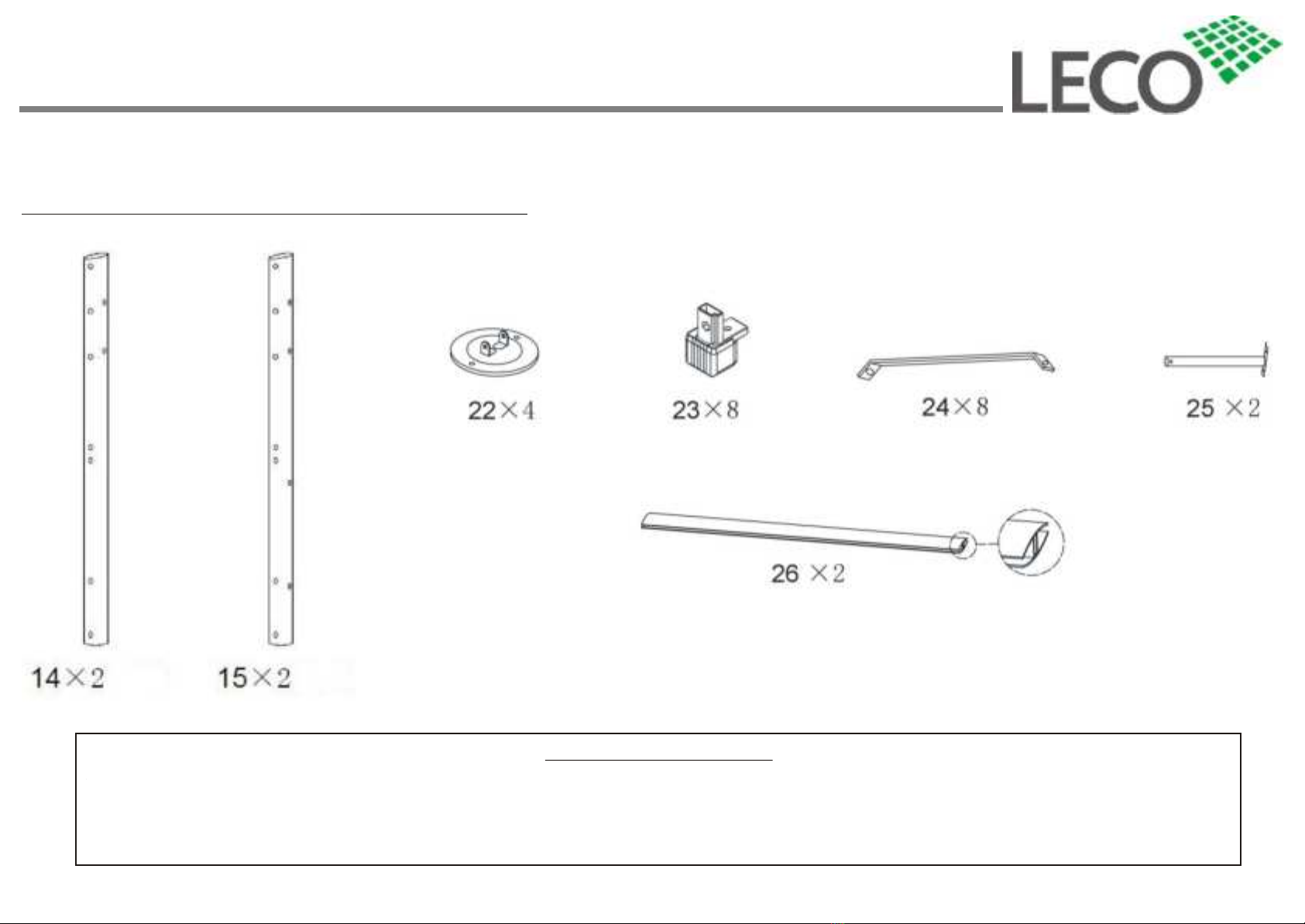

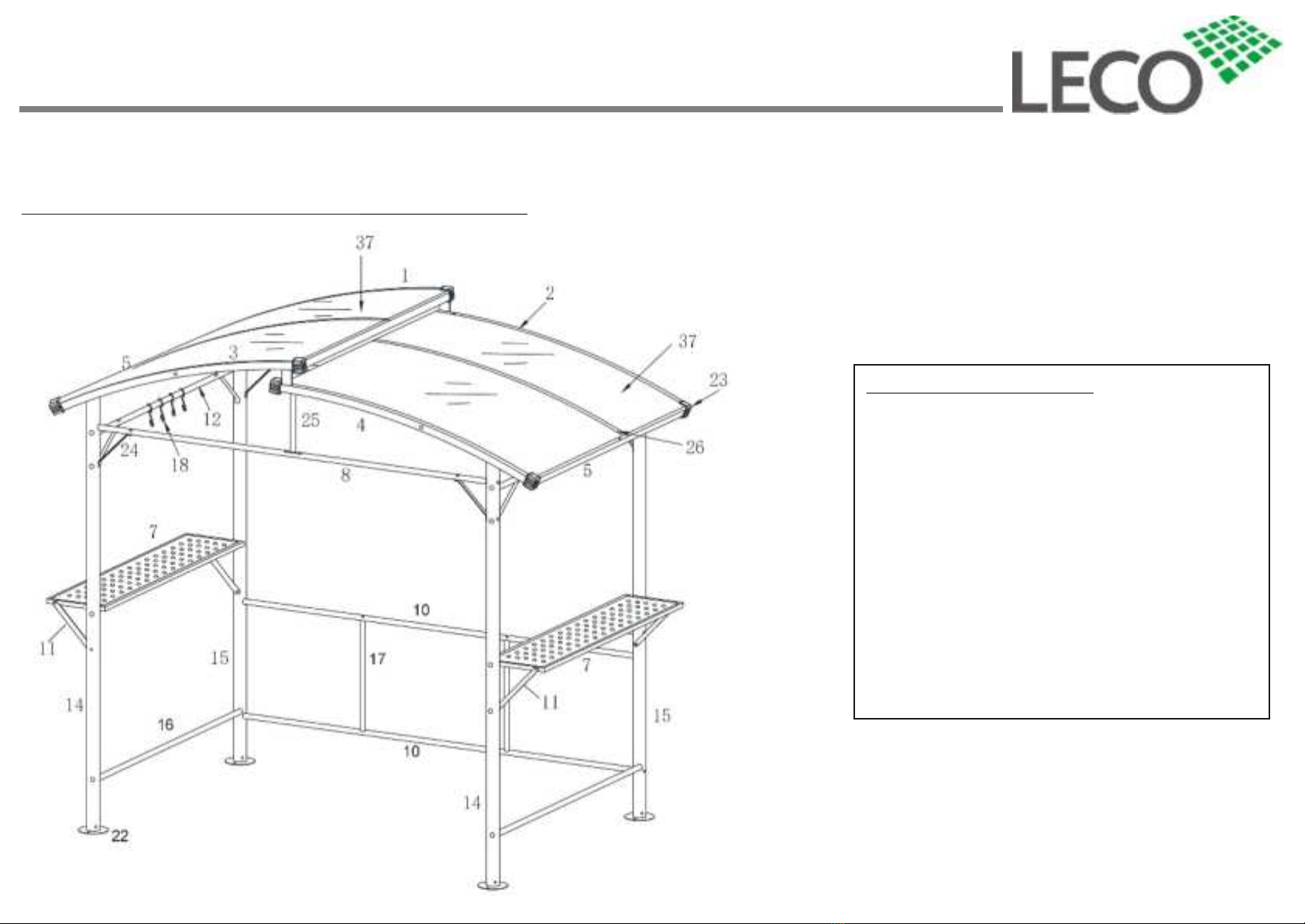

Stückliste / Spare part list / Onderdelenlijst:
Profi-Grillpavillon XXL
Profi-Barbecue Pavilion XXL Profiteren Grillpaviljoen XXL
Grösse Size M aat
ca. 275 x 165 x 233 cm
03 / 24
Hinw eis / Information / Informatie:
VORSICHT SCHERSTELLEN M OEGLICH! QUETSCHGEFAHR AN TEILEN M OEGLICH !
KLEINKINDER NIE UNBEAUFSICHTIGT LASSEN! AUSSER REICHW EITE VON
KINDERN AUFBEW AHREN!
CAUTION SCISSOR ACTION! RISK OF INJURY BY CRUSHING! NEVER LEAVE
CHILDREN UNATTENDED ! KEEP OUT OF REACH OF CHILDREN!
VOORZICHTIG SCHAARPLAATSEN! KNEUSGEVAAR! KLEINE KINDEREN NOOIT
ZONDER TOEZICHT LATEN! BUITEN HET BEREIK VAN KINDEREN BEW AREN!

Profi-Grillpavillon XXL
Profi-Barbecue Pavilion XXL Profiteren Grillpaviljoen XXL
Hinweis / Information / Informatie:
VORSICHT SCHERSTELLEN M OEGLICH! QUETSCHGEFAHR AN TEILEN M OEGLICH! KLEINKINDER NIE UNBEAUFSICHTIGT LASSEN! AUSSER REICHW EITE VON KINDERN AUFBEW AHREN!
CAUTION SCISSOR ACTION ! RISK OF INJURY BY CRUSHING ! NEVER LEAVE CHILDREN UNATTENDED ! KEEP OUT OF REACH OF CHILDREN !
VOORZICHTIG SCHAARPLAATSEN! KNEUSGEVAAR ! KLEINE KINDEREN NOOIT ZONDER TOEZICHT LATEN ! BUITEN HET BEREIK VAN KINDEREN BEWAREN !
Grösse Size M aat
ca. 275 x 165 x 233 cm
04 / 24
Stückliste / Spare part list / Onderdelenlijst:

Profi-Grillpavillon XXL
Profi-Barbecue Pavilion XXL Profiteren Grillpaviljoen XXL
Grösse Size M aat
ca. 275 x 165 x 233 cm
05 / 24
Hinweis / Information / Informatie:
VORSICHT SCHERSTELLEN M OEGLICH! QUETSCHGEFAHR AN TEILEN M OEGLICH! KLEINKINDER NIE UNBEAUFSICHTIGT LASSEN! AUSSER REICHW EITE VON KINDERN AUFBEW AHREN!
CAUTION SCISSOR ACTION ! RISK OF INJURY BY CRUSHING ! NEVER LEAVE CHILDREN UNATTENDED ! KEEP OUT OF REACH OF CHILDREN !
VOORZICHTIG SCHAARPLAATSEN! KNEUSGEVAAR ! KLEINE KINDEREN NOOIT ZONDER TOEZICHT LATEN ! BUITEN HET BEREIK VAN KINDEREN BEWAREN !
Stückliste / Spare part list / Onderdelenlijst:

Profi-Grillpavillon XXL
Profi-Barbecue Pavilion XXL Profiteren Grillpaviljoen XXL
Hinweis / Information / Informatie:
VORSICHT SCHERSTELLEN M OEGLICH! QUETSCHGEFAHR AN
TEILEN M OEGLICH ! KLEINKINDER NIE UNBEAUFSICHTIGT
LASSEN! AUSSER REICHW EITE VON KINDERN AUFBEW AHREN!
CAUTION SCISSOR ACTION! RISK OF INJURY BY CRUSHING!
NEVER LEAVE CHILDREN UNATTENDED! KEEP OUT OF REACH
OF CHILDREN!
VOORZICHTIG SCHAARPLAATSEN! KNEUSGEVAAR! KLEINE
KINDEREN NOOIT ZONDER TOEZICHT LATEN ! BUITEN HET
BEREIK VAN KINDEREN BEWAREN!
Grösse Size M aat
ca. 275 x 165 x 233 cm
Stückliste / Spare part list / Onderdelenlijst:
06 / 24

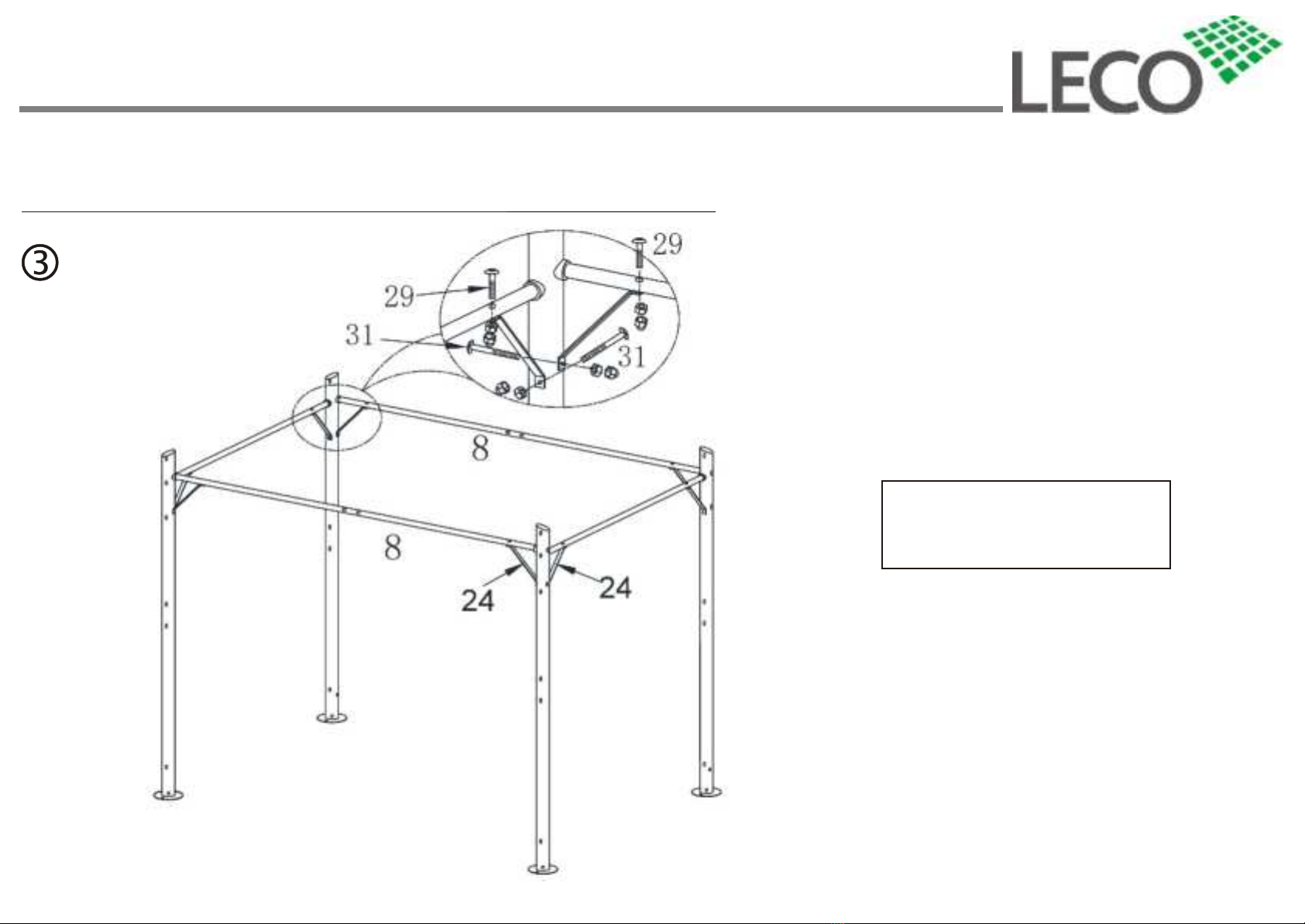

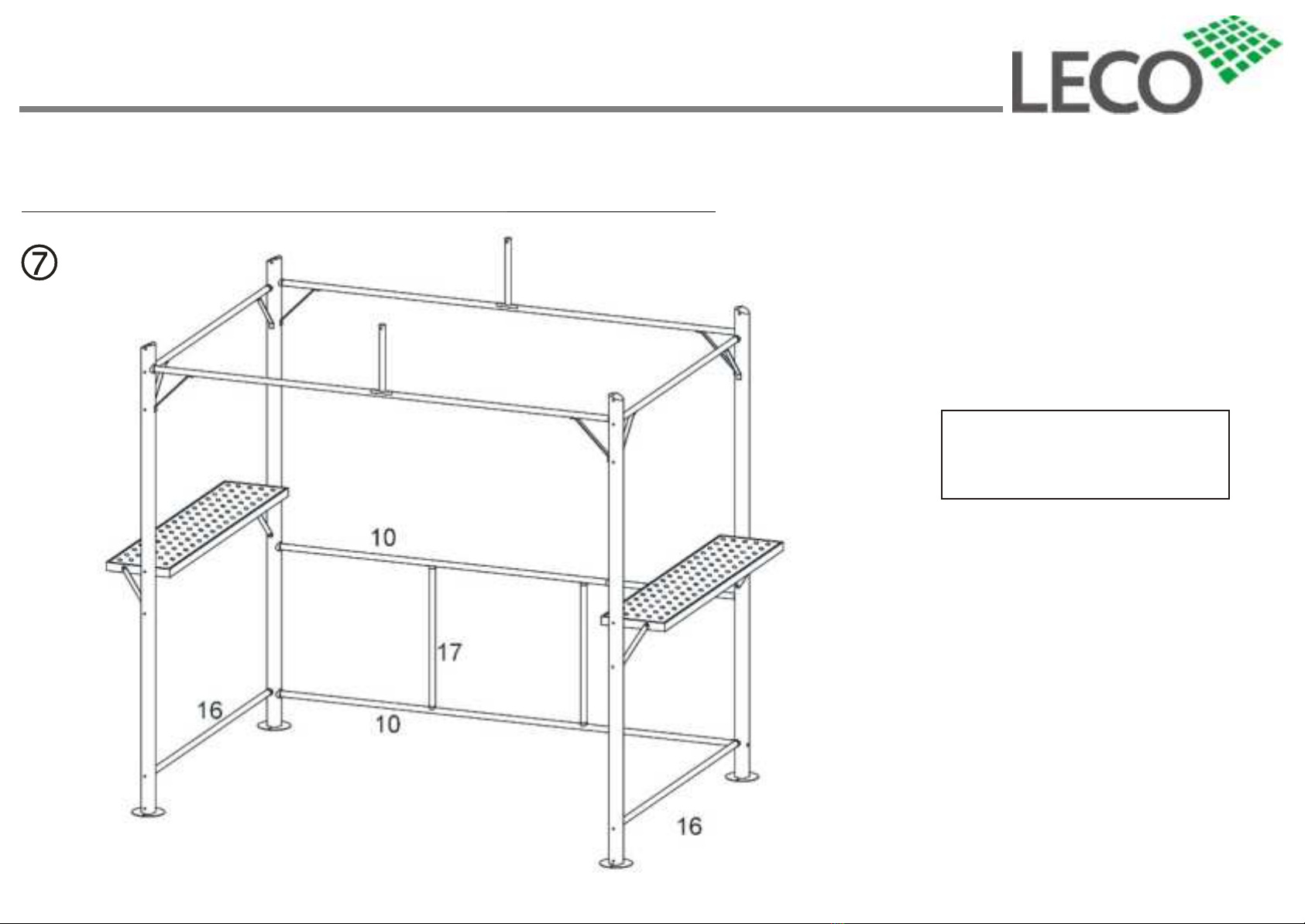

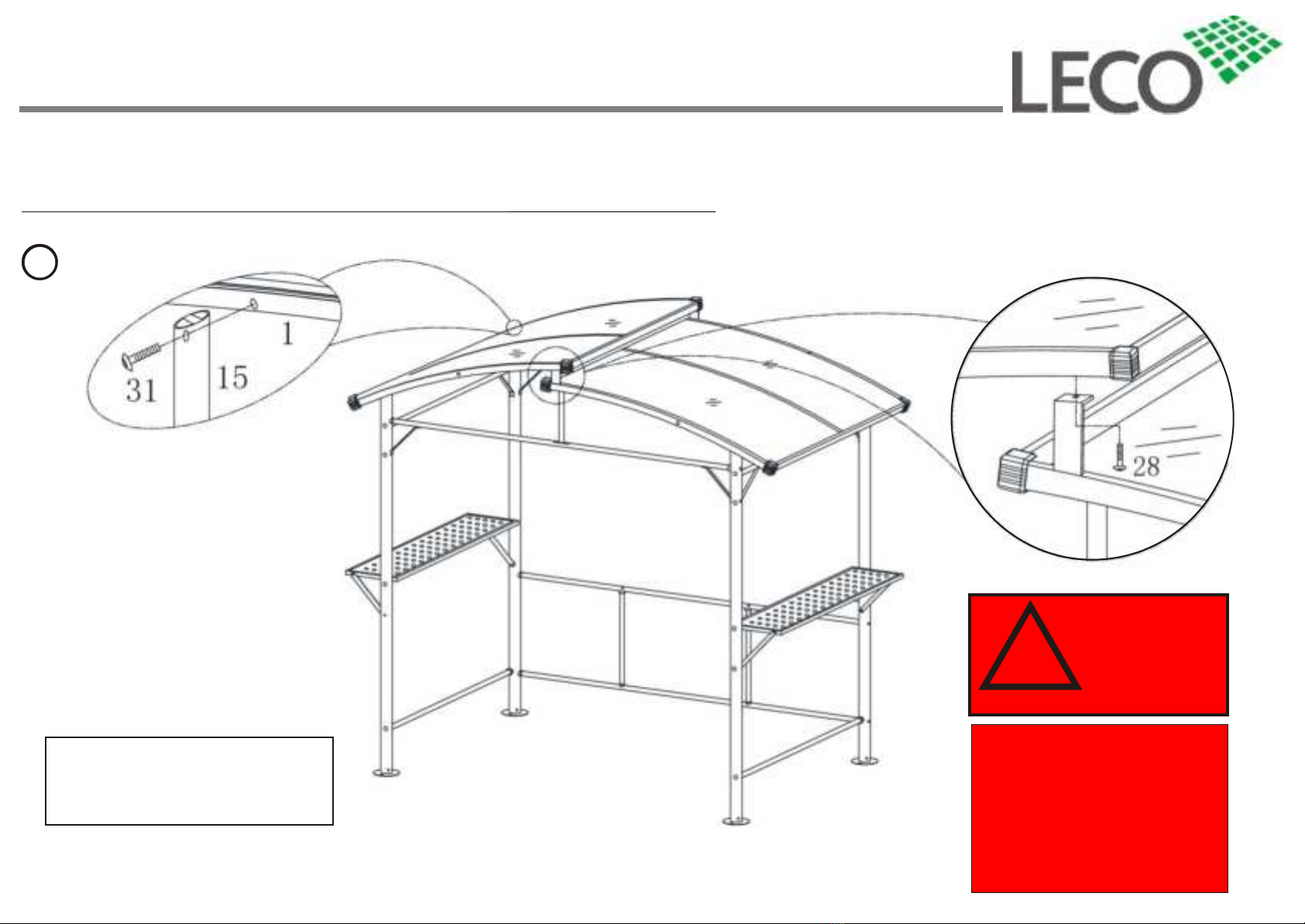

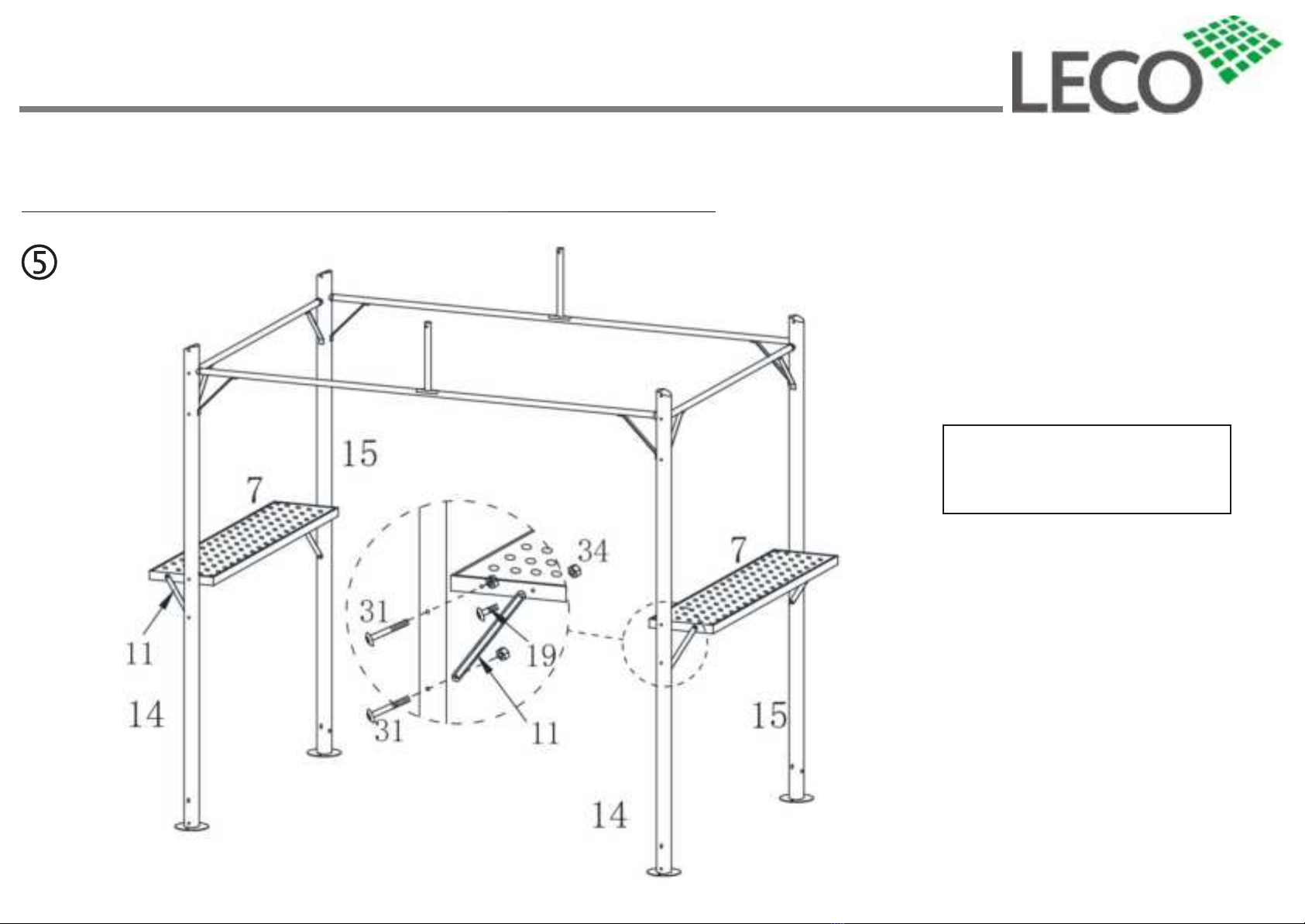

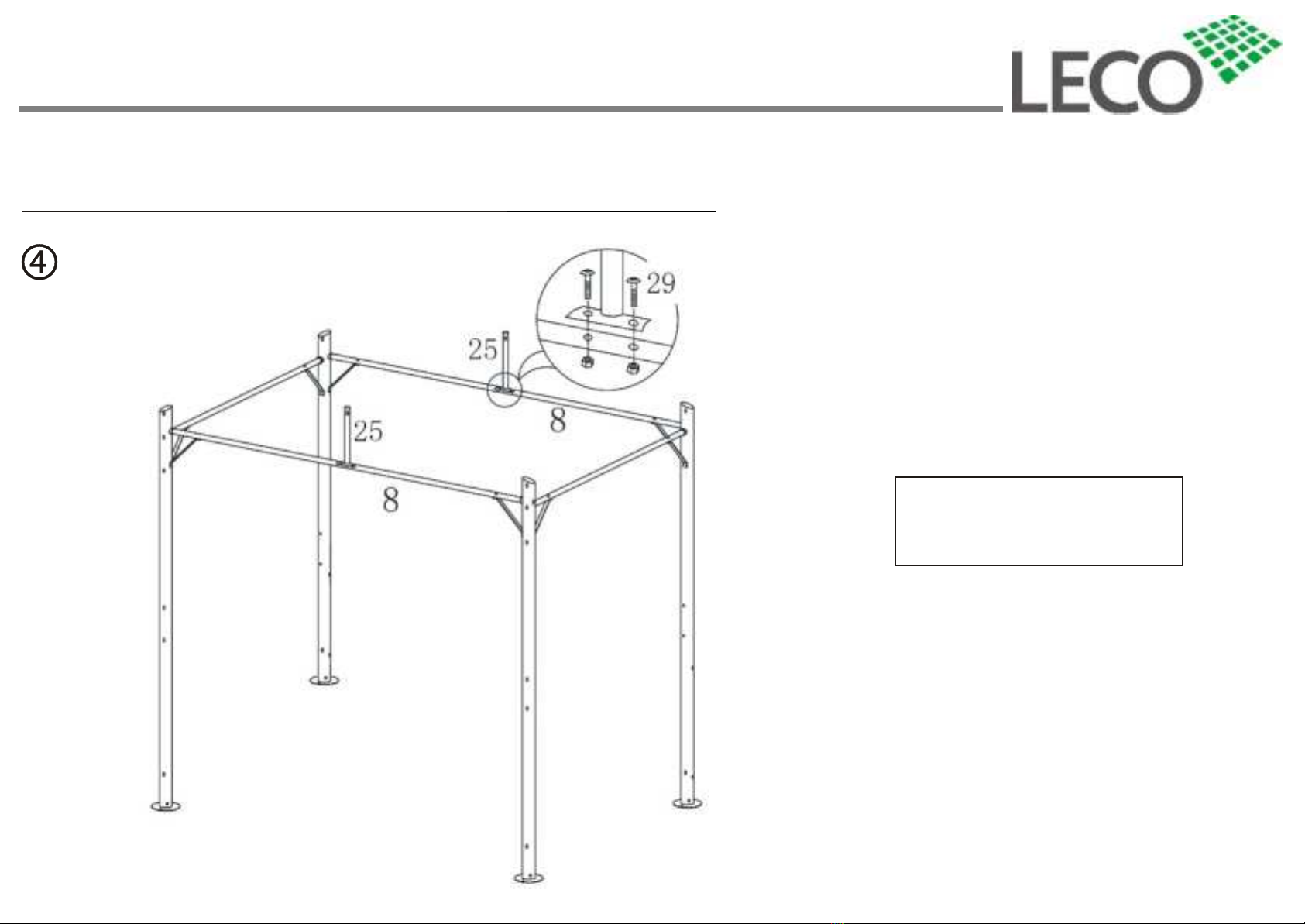

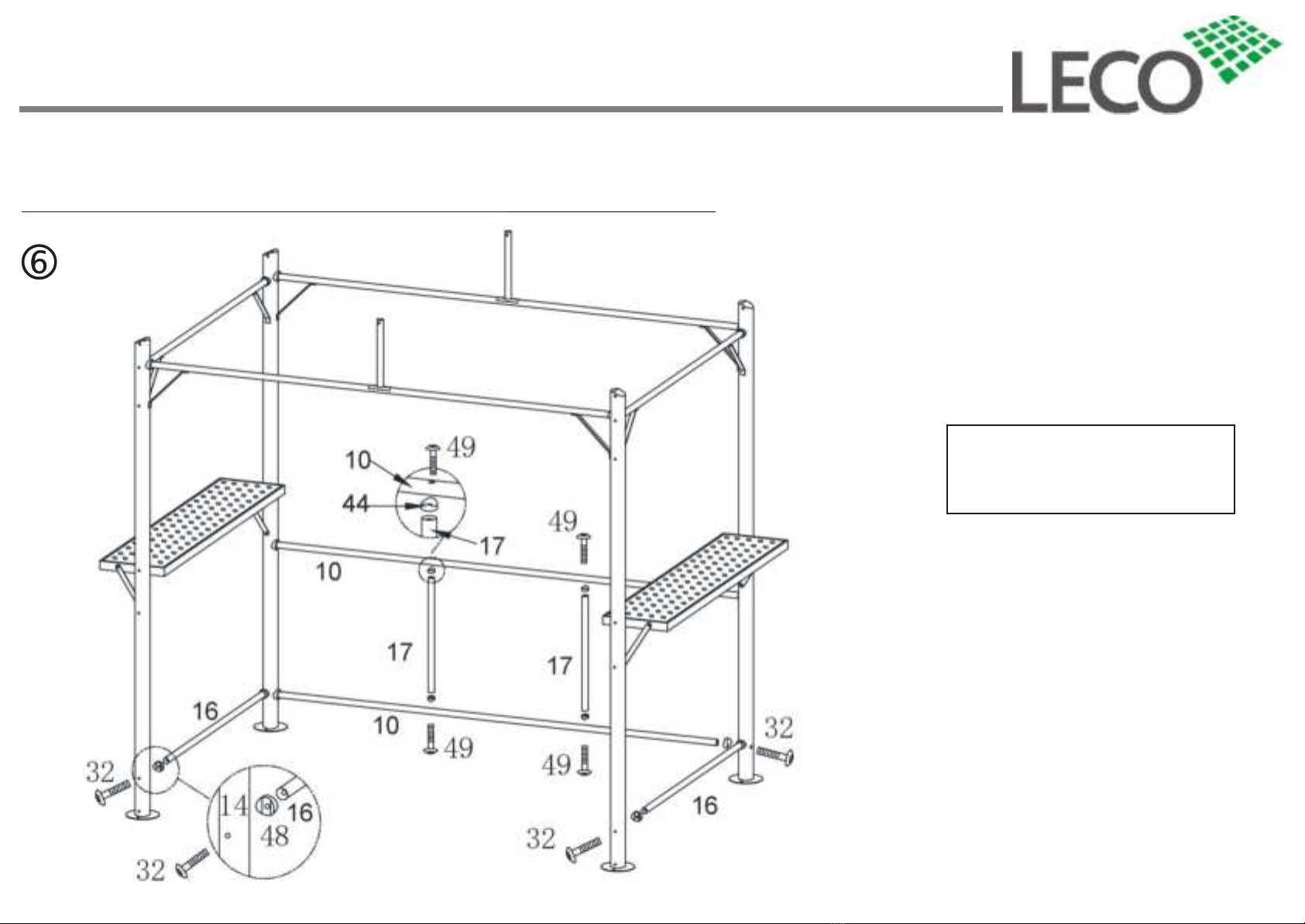

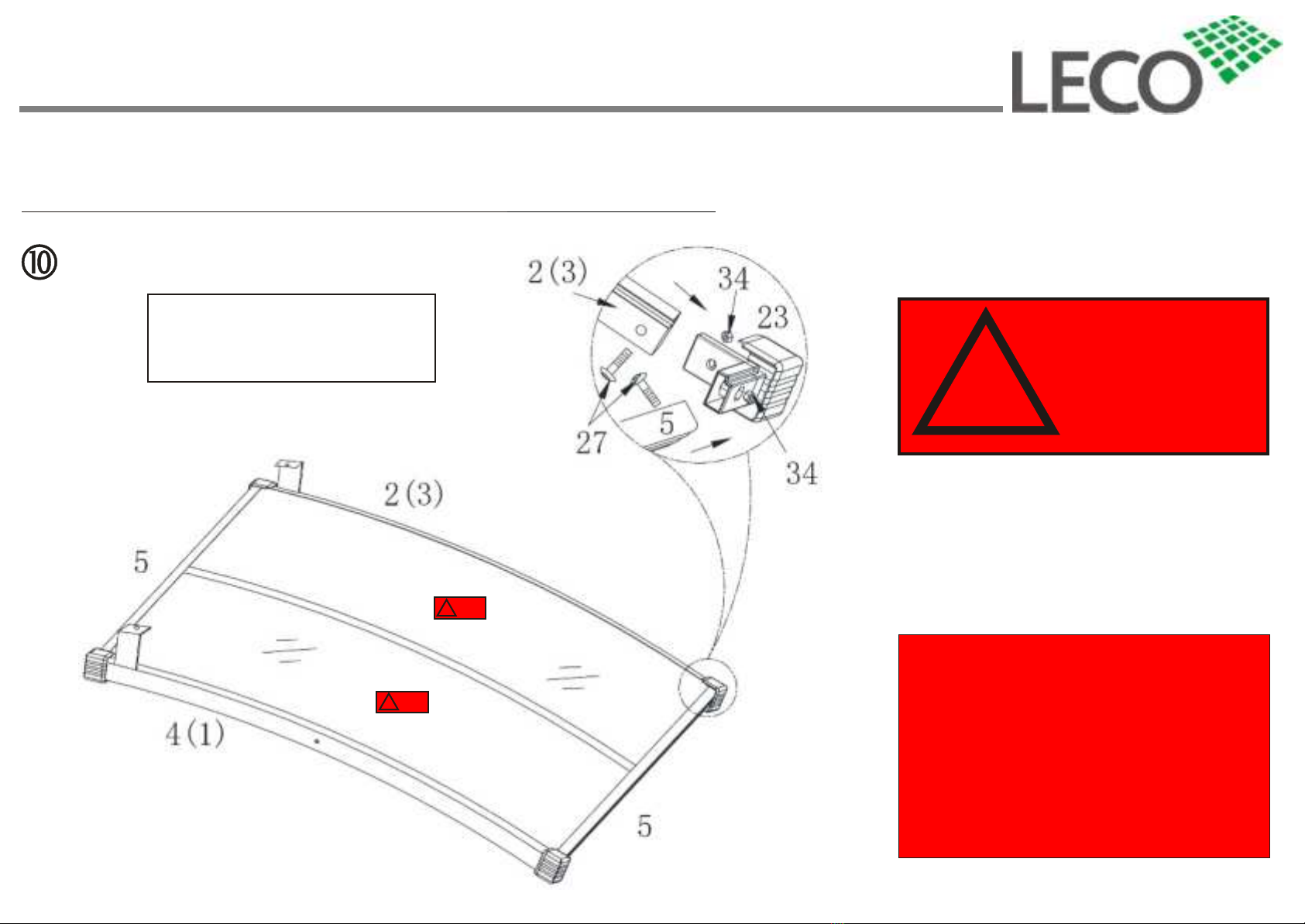

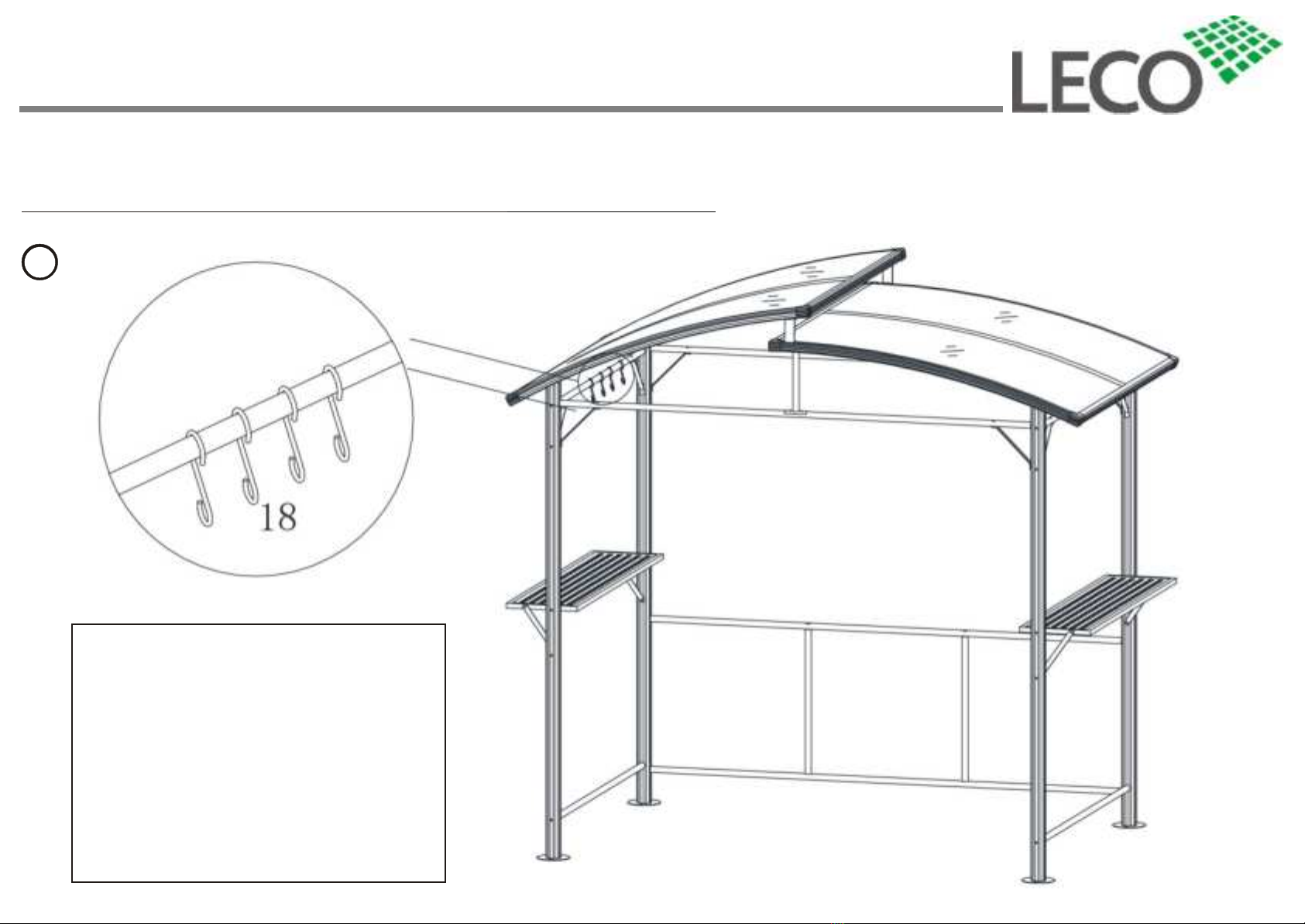

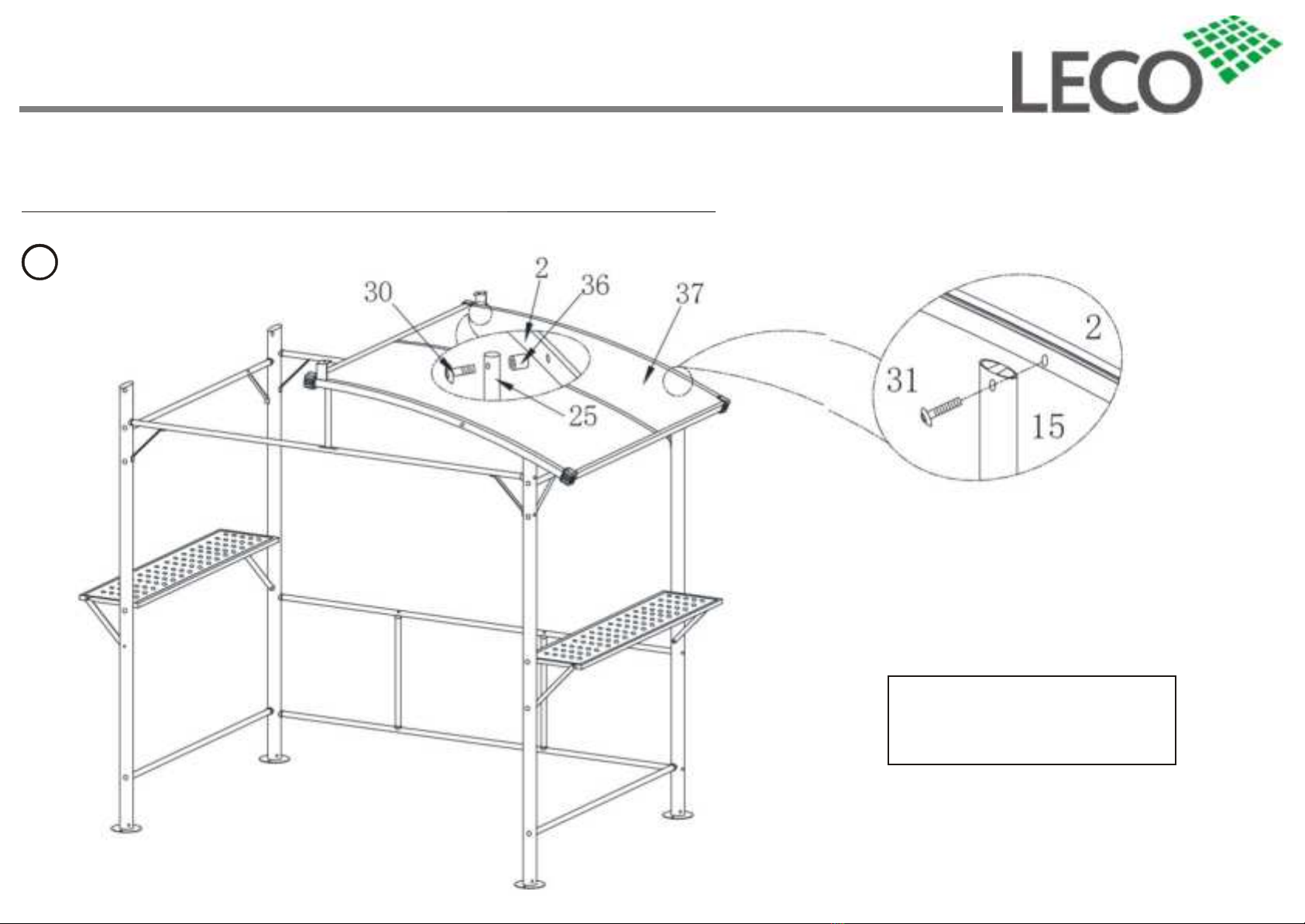

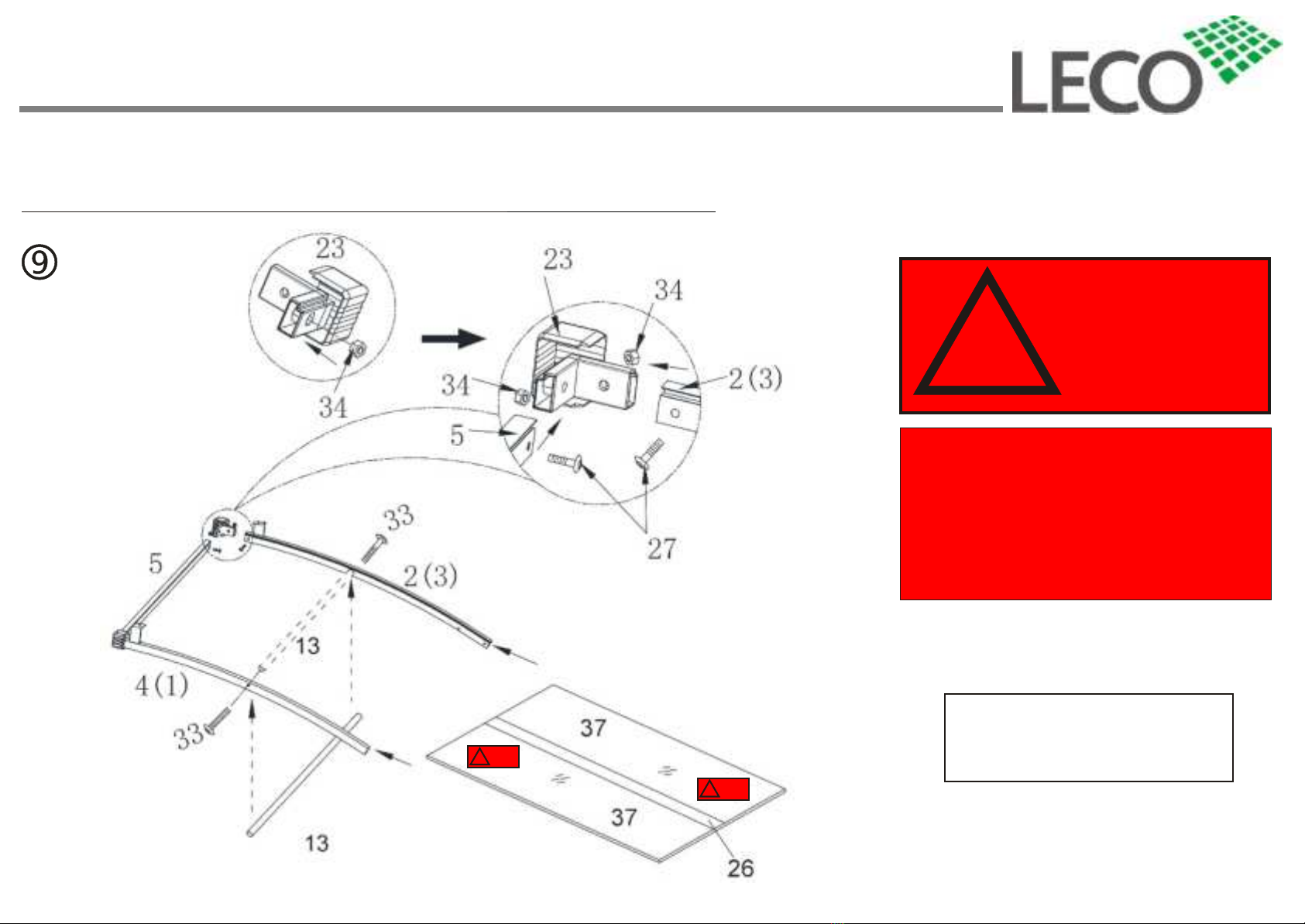

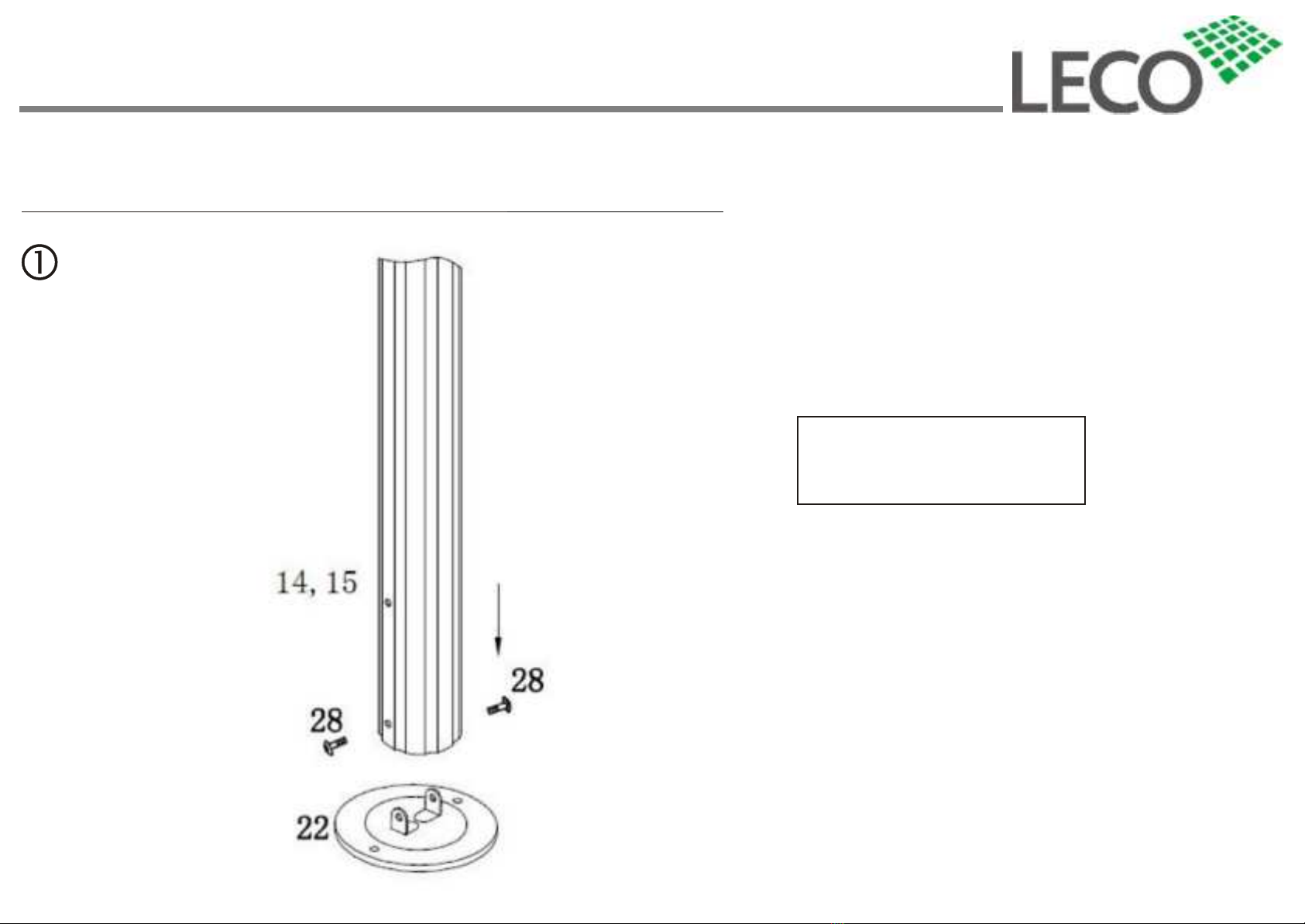

Aufbauanleitung / Assembly instruction / Opbouwinstructie:
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!
Profi-Grillpavillon XXL
Profi-Barbecue Pavilion XXL Profiteren Grillpaviljoen XXL
Grösse Size M aat
ca. 275 x 165 x 233 cm
07 / 24

Profi-Grillpavillon XXL
Profi-Barbecue Pavilion XXL Profiteren Grillpaviljoen XXL
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!
Grösse Size M aat
ca. 275 x 165 x 233 cm
Aufbauanleitung / Assembly instruction / Opbouwinstructie
08 / 24
richtig!
Right!
correct!
falsch!
wrong!
verkeerd!

Profi-Grillpavillon XXL
Profi-Barbecue Pavilion XXL Profiteren Grillpaviljoen XXL
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!
Grösse Size M aat
ca. 275 x 165 x 233 cm
09 / 24
Aufbauanleitung / Assembly instruction / Opbouwinstructie

Profi-Grillpavillon XXL
Profi-Barbecue Pavilion XXL Profiteren Grillpaviljoen XXL
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!
Grösse Size M aat
ca. 275 x 165 x 233 cm
10 / 24
Aufbauanleitung / Assembly instruction / Opbouwinstructie

Profi-Grillpavillon XXL
Profi-Barbecue Pavilion XXL Profiteren Grillpaviljoen XXL
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!
Grösse Size M aat
ca. 275 x 165 x 233 cm
11 / 24
Aufbauanleitung / Assembly instruction / Opbouwinstructie

Profi-Grillpavillon XXL
Profi-Barbecue Pavilion XXL Profiteren Grillpaviljoen XXL
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!
Grösse Size M aat
ca. 275 x 165 x 233 cm
Aufbauanleitung / Assembly instruction / Opbouwinstructie
12 / 24

Profi-Grillpavillon XXL
Profi-Barbecue Pavilion XXL Profiteren Grillpaviljoen XXL
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!
Grösse Size M aat
ca. 275 x 165 x 233 cm
13 / 24
Aufbauanleitung / Assembly instruction / Opbouwinstructie

Profi-Grillpavillon XXL
Profi-Barbecue Pavilion XXL Profiteren Grillpaviljoen XXL
Grösse Size M aat
ca. 275 x 165 x 233 cm
14 / 24
Aufbauanleitung / Assembly instruction / Opbouwinstructie
-> 37
!
OBERSEITE / AUSSENSEITE
TOP SIDE / OUTSIDE
TOP ZIJDE / BUITEN

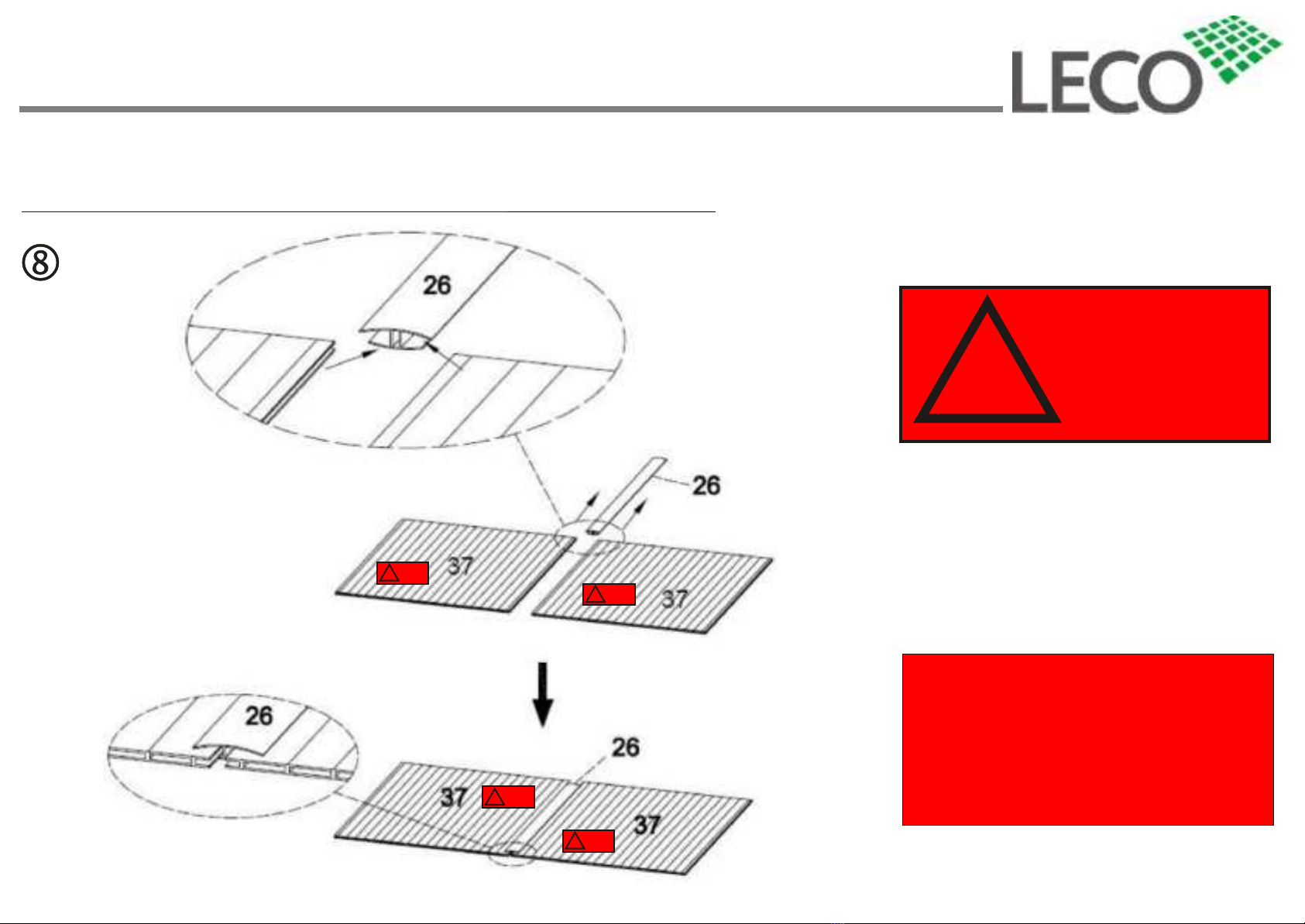

Die Dachplatten komplett bündig und fest in die
Profile einschieben! Ohne Zwischenräume!
Please push the roof panels completely and firmly
into the profiles! W ithout gaps or spaces!
De dakpanelen volledig plaatsen en druk deze stevig
in de profielen! Zonder spaties!
!
OBERSEITE / AUSSENSEITE
TOP SIDE/ OUTSIDE
TOP ZIJDE/ BUI TEN
!
OBERSEITE / AUSSENSEITE
TOP SIDE/ OUTSIDE
TOP ZIJDE/ BUI TEN
!
OBERSEITE / AUSSENSEITE
TOP SIDE/ OUTSIDE
TOP ZIJDE/ BUI TEN
!
OBERSEITE / AUSSENSEITE
TOP SIDE/ OUTSIDE
TOP ZIJDE/ BUI TEN
-> 37

Profi-Grillpavillon XXL
Profi-Barbecue Pavilion XXL Profiteren Grillpaviljoen XXL
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!
Grösse Size M aat
ca. 275 x 165 x 233 cm
15 / 24
Aufbauanleitung / Assembly instruction / Opbouwinstructie
!
OBERSEITE / AUSSENSEITE
TOP SIDE/ OUTSIDE
TOP ZIJDE/ BUITEN
!
OBERSEITE / AUSSENSEITE
TOP SIDE/ OUTSIDE
TOP ZIJDE/ BUITEN
-> 37
!
OBERSEITE / AUSSENSEITE
TOP SIDE / OUTSIDE
TOP ZIJDE / BUITEN
Die Dachplatten komplett bündig und fest in die
Profile einschieben! Ohne Zwischenräume!
Please push the roof panels completely and firmly
into the profiles! W ithout gaps or spaces!
De dakpanelen volledig plaatsen en druk deze stevig
in de profielen! Zonder spaties!

-> 37
Profi-Grillpavillon XXL
Profi-Barbecue Pavilion XXL Profiteren Grillpaviljoen XXL
!
OBERSEITE / AUSSENSEITE
TOP SIDE / OUTSIDE
TOP ZIJDE / BUITEN
-> 37
Die Dachplatten komplett bündig und fest in die
Profile einschieben! Ohne Zwischenräume!
Please push the roof panels completely and firmly
into the profiles! W ithout gaps or spaces!
De dakpanelen volledig plaatsen en druk deze stevig
in de profielen! Zonder spaties!
Grösse Size M aat
ca. 275 x 165 x 233 cm
16 / 24
Aufbauanleitung / Assembly instruction / Opbouwinstructie
!
OBERSEITE / AUSSENSEITE
TOP SIDE/ OUTSIDE
TOP ZIJDE/ BUITEN
!
OBERSEITE / AUSSENSEITE
TOP SIDE/ OUTSIDE
TOP ZIJDE/ BUITEN
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!

Profi-Grillpavillon XXL
Profi-Barbecue Pavilion XXL Profiteren Grillpaviljoen XXL
Grösse Size M aat
ca. 275 x 165 x 233 cm
17 / 24
Aufbauanleitung / Assembly instruction / Opbouwinstructie
11
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!

Profi-Grillpavillon XXL
Profi-Barbecue Pavilion XXL Profiteren Grillpaviljoen XXL
Grösse Size M aat
ca. 275 x 165 x 233 cm
18 / 24
Aufbauanleitung / Assembly instruction / Opbouwinstructie
12
!
OBERSEITE / AUSSENSEITE
TOP SIDE / OUTSIDE
TOP ZIJDE / BUITEN
-> 37
Die Dachplatten komplett bündig und fest in die
Profile einschieben! Ohne Zwischenräume!
Please push the roof panels completely and firmly
int o t he profiles! W it hout gaps or spaces!
De dakpanelen volledig plaatsen en druk deze stevig
in de profielen! Zonder spaties!
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!

Profi-Grillpavillon XXL
Profi-Barbecue Pavilion XXL Profiteren Grillpaviljoen XXL
Grösse Size M aat
ca. 275 x 165 x 233 cm
19 / 24
Aufbauanleitung / Assembly instruction / Opbouwinstructie
13
Nun alle Schrauben fest anziehen!
Regelmaessig kontrollieren!
Now please tighten screws firmly!
Please control screws regularly!
Nu schroeven vast aandraaien!
Controleer schroeven regelmatig!

Profi-Grillpavillon XXL
Profi-Barbecue Pavilion XXL Profiteren Grillpaviljoen XXL
Grösse Size M aat
ca. 275 x 165 x 233 cm
20 / 24
Aufbauanleitung / Assembly instruction / Opbouwinstructie
14
!
OBERSEITE / AUSSENSEITE
TOP SIDE / OUTSIDE
TOP ZIJDE / BUITEN

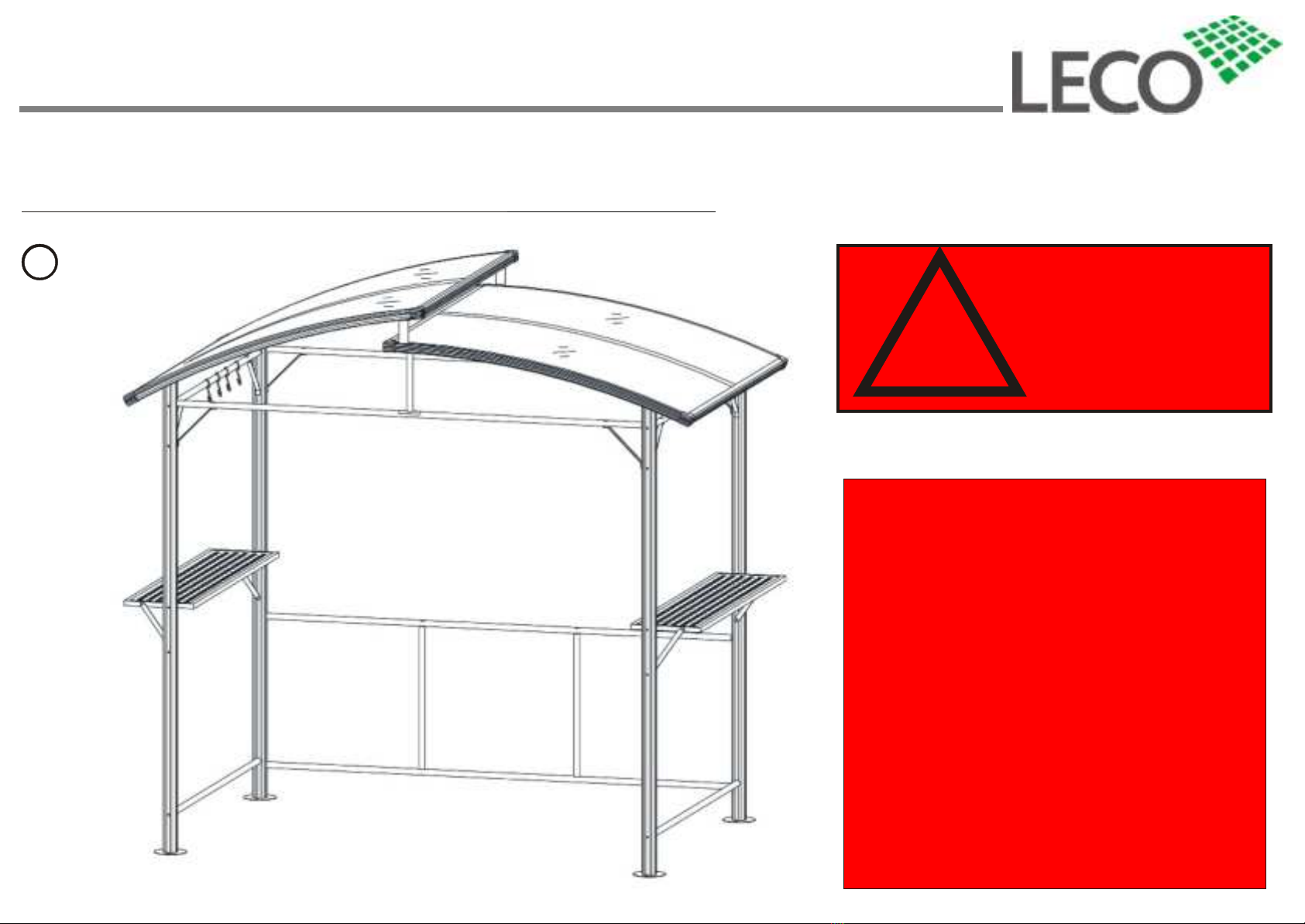

Bitte unbedingt darauf achten, dass die
Dachplatten mit der richtigen Seite nach
oben (Aufkleber Oberseite!) montiert
werden. Bei falscher M ontage keinerlei
Gewährleistung!
Please make absolutely sure that the roof
panels will be assembled with the right side
up (sticker Top side!). If not installed
correctly no warranty!
Zorg dat de dakpanelen met de juiste zijde
naar boven geplaatst worden. (Sticker Top
zijde!). Bij niet correct installatie geen
garantie!
