LED Group ROBUS ORION RON0730-25 User manual

RON0730-25, RON073050-25
RON073080-25
ORION 7W IP54 LED WALL LIGHT &
BOLLARD, 3000K , DARK GREY
ORION 7W IP54 LED WANDLAMP &
PAALLAMP, 3000K, DONKERGRIJS
ORION 7W IP54 LED WANDLAMP &
PAALLAMP, 3000K, DONKERGRIJS
RON0730-25, RON073050-25
RON073080-25
RON0730-25, RON073050-25
RON073080-25
Issue 1 190814
Page 1
EN NL DE

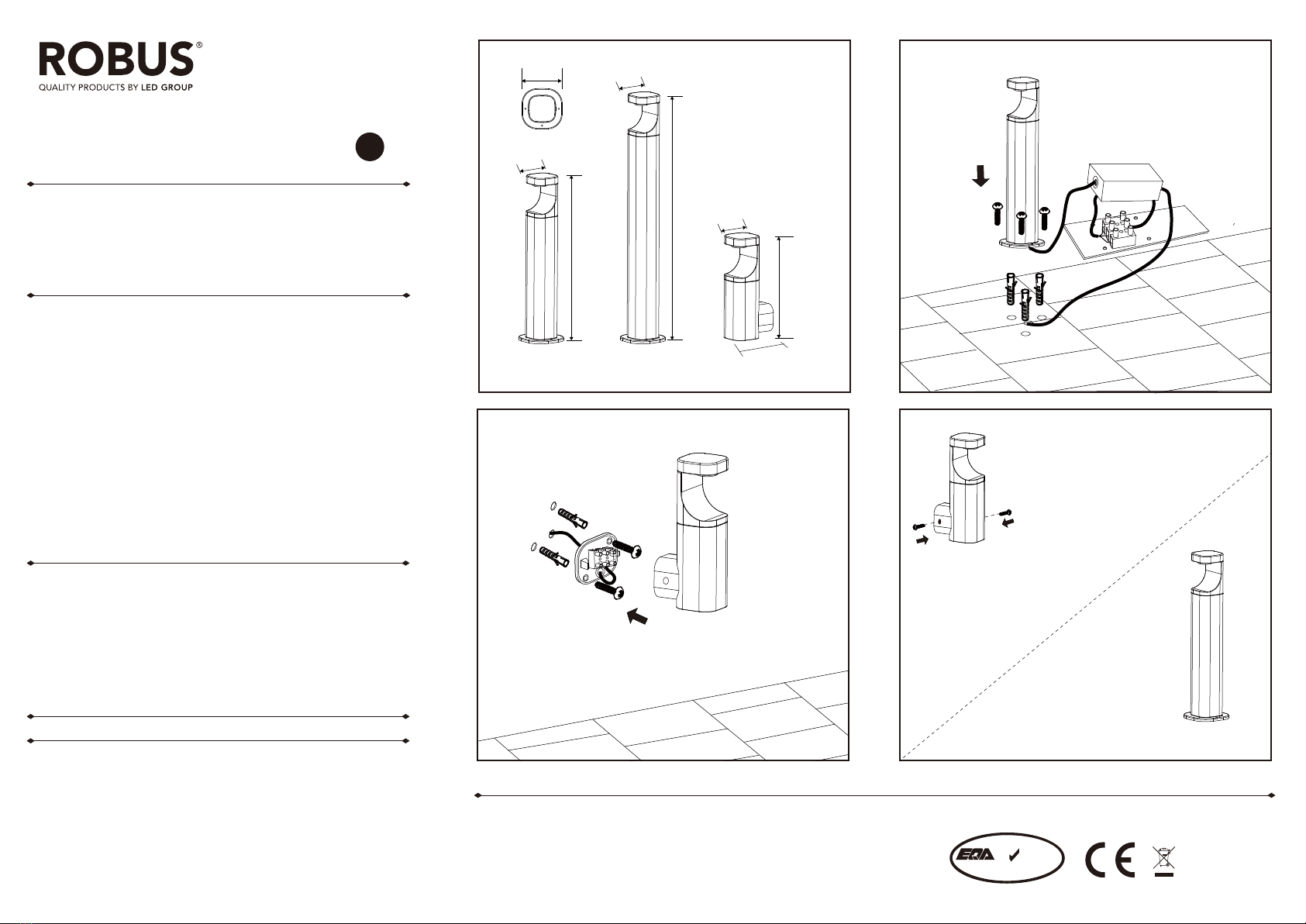

Installation
1. Ensure mains supply is switched off before commencing work.(not installation)
Bollard Mounting
2. Mark appropriate fixing points on the ground, check that fixings will not impinge on
concealed cables or other building services before drilling
3. Remove junction box from the fitting. Introduce supply cable through seal.
4. Connect supply: Live – Brown,Neutral –Blue and Yellow/Green - Earth.
5. Close junction box, insert junction box inside luminaire
6. Fix the base to the ground, using suitable screws. Ensure it is secure
Wall Mounted
7. Remove screws and expose base
8. Introduce supply cable
9. Mark appropriate fixing points on the wall check that fixings will not impinge on
concealed cables or other building services before drilling
10 Attach base to wall
11. Connect supply: Live – Brown,Neutral –Blue and Yellow/Green - Earth.
12. Attach front cover to the base. Ensure it is secure
Note: This luminaire has no user serviceable parts. If damaged, disconnect from mains
and discontinue use.
1. Zorg dat het lichtnet is uitgeschakeld voordat u begint te werken.
Montage paallamp
2. Markeer de overeenkomstige bevestigingspunten op de muur; zorg dat de
bevestingen geen verborgen kabels of andere voorzieningen van het gebouw kunnen
beschadigen voordat u begint met boren.
3. Verwijder de aansluitkast uit de armatuur. Steek het stroomsnoer door de pakking.
4. Sluit de voeding aan: Stroom – Bruin, Neutraal – Blauw en Aarding - Geel/Groen.
5. Sluit de aansluitkast en plaats terug in de armatuur
6. Bevestig de basis op de grond aan de hand van gepaste schroeven. Zorg dat alles
goed vast zit
Wandmontage
7. Verwijder de schroeven voor toegang tot de basis
8. Steek het stroomsnoer
9. Markeer de overeenkomstige bevestigingspunten op de muur; zorg dat de bevestingen
geen verborgen kabels of andere voorzieningen van het gebouw kunnen beschadigen
voordat u begint met boren
10. Bevestig de basis tegen de muur
11. Sluit de voeding aan: Stroom – Bruin, Neutraal – Blauw en Aarding - Geel/Groen.
12. Bevestig de voorste afdekplaat op de basis. Zorg dat alles goed vast zit
Opmerking: Deze verlichtingsarmatuur bevat geen onderdelen die door de gebruiker
kunnen worden gerepareerd. In het geval van schade, koppel de lamp af van het lichtnet
en stop met gebruiken.
1. Vergewissern Sie sich, dass das Versorgungsnetz ausgeschaltet ist, bevor Sie mit der
Installation beginnen.
Montage der Leuchtsäule:
2. Zeichnen Sie an der Wand die korrekten Befestigungspunkte an und vergewissern Sie
sich vor dem Bohren, dass die Bohrlöcher keine Rohre, Leitungen oder andere
Haustechnik beschädigen.
3. Entnehmen Sie die Anschlussdose. Führen Sie das Stromkabel durch die Abdichtung.
4. Schließen Sie die Stromversorgung an: Spannungsführend - Braun, Neutral - Blau,
Erde - Gelb/Grün.
5. Schließen Sie die Anschlussdose und führen Sie sie in das Innere der Leuchte ein.
6. Montieren Sie den Sockel mit geeigneten Schrauben auf den Boden. Achten Sie
darauf, dass alles fest sitzt.
Wandmontage:
7. Entfernen Sie die Schrauben und nehmen Sie den Sockel ab.
8. Führen Sie das Stromkabel ein.
9. Zeichnen Sie an der Wand die korrekten Befestigungspunkte an und vergewissern Sie
sich vor dem Bohren, dass die Bohrlöcher keine Rohre, Leitungen oder andere
Haustechnik beschädigen.
10. Montieren Sie den Sockel an der Wand.
11. Schließen Sie die Stromversorgung an: Spannungsführend - Braun, Neutral - Blau,
Gelb/Grün - Erde.
12. Montieren Sie die Abdeckung auf dem Sockel. Achten Sie darauf, dass alles fest sitzt.
Hinweis: Diese Leuchte hat keine Teile, die vom Anwender gewartet werden müssen.
Sollte ein Teil beschädigt sein, trennen Sie die Leuchte von der Stromversorgung und
stellen Sie den Gebrauch ein.
-20°C < Ta <+ 50°C, V: 220V-240V ~ 50/60Hz, Class I, IP54
Luminaire is non-dimmable
Installation
Installation
PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION
AND RETAIN FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property.
If in any doubt about the installation or use of this product, consult a
competent electrician
Note:
Product technical information and specification may change over time
without prior notification. For the latest technical information please
visit our web site www.ledgrouprobus.com or robusdirect.com
Information for the Product user:
1. Please note the requirement to dispose of Waste Electrical & Electronic
Equipment separately from household waste (WEEE marked with crossed out
wheelie bin symbol).
2. Please consider your role in contributing to re-use and recycling by returning
this product at end of life to a collection centre for waste electrical equipment or
a Civic Amenity site, or to a retail outlet from which you are purchasing a
replacement.
3. This equipment may contain substances that are hazardous to health and the
environment if disposed of carelessly. It is important that it is separated from
normal household waste and recycled in the WEEE chain
4. The “crossed out wheelie bin symbol” on a product indicates this equipment
must not be disposed of in normal household waste, but should be disposed of
according to local WEEE regulations
The Installation must be carried out by a qualified electrician
LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN
HOU ZE BIJ VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of
eigendommen beschadigen. Als u twijfelt over de installatie of het
gebruik van dit product, raadpleeg dan een erkende elektricien
Opmerkingen:
Technische gegevens en specificaties van dit product kunnen zonder
voorafgaande kennisgeving wijzigen. Ga voor de meest recente
technische gegevens naar onze website www.ledgrouprobus.com of
robusdirect.com
Informatie voor de gebruiker van het product:
1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische
en elektronische apparatuur, gescheiden van gewoon huishoudelijk afval (AEEA,
pictogram van een kliko met een kruis erdoorheen).
2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product
aan het einde van zijn levenscyclus in te leveren bij een inleverpunt voor elektronisch
afval, een milieupark of een winkel waar u een nieuw product koopt.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het
milieu indien ze onachtzaam wordt weggegooid. Het is belangrijk dat ze
gescheiden gehouden wordt van het normaal huishoudelijk afval en gerecycled wordt in
het netwerk voor AEEA.
4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit
apparaat niet samen met het gewone huishoudelijk afval mag worden weggegooid,
maar dat het dient te worden verwijderd in overeenstemming met de lokale regelgeving
voor AEEA (afgedankte elektrische en elektronische apparatuur).
De installatie dient te worden uitgevoerd door een elektricien
LESEN SIE DIE ANLEITUNG, BEVOR SIE MIT DER INSTALLATION BEGINNEN, UND
BEWAHREN SIE SIE FÜR DIE SPÄTERE VERWENDUNG AUF.
! Elektronikprodukte können Tod, schwere Verletzungen oder Sachschaden
verursachen. Bei Zweifeln hinsichtlich der Installation oder des Gebrauchs
konsultieren Sie einen qualifizierten Elektriker.
Hinweis:
Technische Produktinformationen und Angaben können sich im Lauf der Zeit ohne
weitere Mitteilung ändern. Besuchen Sie unsere Webseite www.ledgrouprobus.com
oder robusdirect.com für aktuelle technische Informationen.
Informationen für den Benutzer:
1. Beachten Sie, dass die Entsorgung von ausgedienten Elektro- und Elektronikgeräten
getrennt vom Hausmüll erfolgen muss (die Geräte sind mit dem Symbol einer
durchgestrichenen Tonne gekennzeichnet).
2. Beachten Sie Ihre Rolle im Wiederverwendungs- und Recycling-Zyklus, indem Sie
dieses Produkt am Ende der Nutzungsdauer bei einer Sammelstelle für
Elektronikaltgeräte oder einer städtischen Müllkippe, oder einer Verkaufsstelle, wo Sie
einen Ersatz besorgen, entsorgen.
3. Dieses Gerät kann Substanzen enthalten, die gesundheits- und umweltschädlich sind,
falls sie achtlos entsorgt werden. Es ist wichtig, dass es vom normalen Hausmüll
getrennt und in der Kette der Elektro-Altgeräte recycelt wird
4. Das „durchgestrichene Tonnen-Symbol“ auf einem Produkt bedeutet, dass dieses
Gerät nicht mit dem normalen Hausmüll, sondern gemäß der Entsorgungsvorschriften
für Elektro-Altgeräte entsorgt werden muss
Die Installation muss von einem Elektriker vorgenommen werden
-20°C < Ta < +50°C, 220V-240V ~ 50/60Hz, Klasse I, IP54
Niet-dimbare armatuur
-20°C < Ta < +50°C, 220V-240V ~ 50/60Hz, Klasse I, IP54
Leuchte ist nicht dimmbar

APPLIQUE MURALE ET BORNE LED ORION
7W IP54, 3000K, GRIS FONCÉ
RON0730-25, RON073050-25
RON073080-25
FR
1 2
3 4
RON073050-25
70mm
500mm
RON073080-25 RON0730-25
Page 2
ISO 9001:2008
Q UAL IT Y ASSU RE DCO MPAN Y
LED Group
Western Retail Park
Nangor Road
Dublin 12
Ireland
Tel: +353 1 7099000
Fax: +353 1 7099060
Email: [email protected]
Website: www.ledgrouprobus.ie
70mm
70mm
226mm
105mm
800mm
IT: AVVERTENZA – I dispositivi elettrici possono causare lesioni gravi o la morte o
danneggiare l’apparecchio. In caso di dubbi sull’installazione o sull’utilizzo di questo
prodotto, consultare un elettricista competente.
Assicurarsi che l’alimentazione principale sia spenta prima di effettuare interventi.
EST: HOIATUS! Elektritooted võivad põhjustada surma, raskeid vigastusi või
varakahjustusi. Kui teil on toote paigaldamisel või kasutamisel kahtlusi, küsige nõu
asjatundlikult elektrikult. Enne töö alustamist veenduge, et elektrivool oleks välja lülitatud.
SLK: UPOZORNENIE - Elektrické výrobky môžu spôsobiť smrť, vážne zranenie alebo
škodu na majetku. Ak máte akékoľvek pochybnosti o inštalácii tohto výrobku, poraďte sa
s kvalifikovaným elektrikárom. Pred začatím práce skontrolujte, že je hlavný zdroj
VEUILLEZ LIRE LES INSTRUCTIONS AVANT DE COMMENCER L’INSTALLATION ET
CONSERVEZ-LES POUR TOUTES UTILISATIONS FUTURES.
Les produits électriques peuvent causer la mort, de graves blessures ou des dégâts matériels.
Si vous avez des doutes sur l’installation ou sur l’utilisation de ce produit, veuillez consulter un
électricien compétent.
Remarque :
Les informations techniques et caractéristiques peuvent changer au fil du temps sans
notification préalable. Pour rester informé de ces possibles modifications, veuillez consulter le
site internet www.ledgrouprobus.com ou robusdirect.com.
Informations pour l’utilisateur du produit :
1. Veuillez, s’il vous plait, noter l’importance de disposer des Déchets d’Equipement Electriques
et Electroniques séparément des déchets ménagers (DEEE représenté par une poubelle
barrée d’une croix).
2. Veuillez tenir compte de l’importance de votre contribution à la réutilisation et au recyclage de
ce produit en fin de vie en le retournant dans un centre de collecte de déchets des
équipements électriques ou dans le point de vente à partir duquel vous effectuez l’achat du
produit de remplacement.
3. Cet équipement peut contenir des substances dangereuses pour la santé et l’environnement
s’il est jeté n’importe où. Il est important de le séparer des ordures ménagères et le recycler
dans une consigne DEEE appropriée.
4. La “poubelle barrée d’une croix” présent sur le produit indique que cet appareil ne doit pas être
jeté dans les ordures ménagères mais doit être éliminé conformément à la réglementation
DEEE locale.
L’installation doit être effectuée par un électricien qualié
Installation
-20°C < Ta < +50°C, 220V-240V ~ 50/60Hz, Classe I, IP54
Ce luminaire est non-dimmable.
1. Veuillez-vous assurer que l’alimentation est coupée avant de commencer
Montage borne
2. Marquez sur le sol les positions des futures fixations, avant le forage, assurez-vous
que celui-ci ne risque pas d’endommager des câbles électriques, tuyaux etc..
3. Retirez la boite de jonction du luminaire. Insérez le câble d’alimentation par le joint.
4 Connectez l’alimentation: Phase – Marron, Neutre – Bleu, Jaune/Vert – Terre.
5. Fermez la boite de jonction, insérez-la dans le luminaire
6. Fixez la base au sol en utilisant les vis appropries. Assurez-vous que ce soit sécurisé.
Montage mural
7. Retirez les vis et enlevez la base
8. Introduisez le câble d’alimentation
9. Marquez sur le mur les positions des futures fixations, avant le forage, assurez-vous
que celui-ci ne risque pas d’endommager des câbles électriques, tuyaux etc..
10 Attachez la base au mur
11. Connectez l’alimentation: Phase – Marron, Neutre – Bleu, Jaune/Vert – Terre.
12. Attachez la partie avant à la base. Assurez-vous que ce soit sécurisé.
Remarque: Ce luminaire ne dispose d’aucune pièce réparable par l’utilisateur. Si le
produit est endommagé, débranchez-le et cessez de l’utiliser.
102mm
This manual suits for next models
2
Other LED Group Outdoor Light manuals
Popular Outdoor Light manuals by other brands

Wibre
Wibre 4.0314 installation manual

DGA
DGA 734319 Installation and user manual

Landscape Forms
Landscape Forms Connect 2.0 installation guide

Ingo Maurer
Ingo Maurer The MaMo Nouchies Wo-Tum-Bu 3 instructions

Wow! Stuff!
Wow! Stuff! DreamWorks Trolls World Tour WOW! PODS... instruction manual

JONATHAN Y
JONATHAN Y JYL1088A quick start guide
