LF Portfolio LBSHC05MT User manual

LAMP SET
Français p. 8
Español p. 15
Portfolio® is a registered trademark
of LF, LLC. All Rights Reserved.
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-800-643-0067, 8 a.m. - 6 p.m., EST, Monday - Thursday,
8 a.m. - 5 p.m., EST, Friday.
ATTACH YOUR RECEIPT HERE
Serial Number Purchase Date
ITEM #0613207
MODEL #LBSHC05MT
XXXXXX 1Lowes.com/
p
ortfolio

2

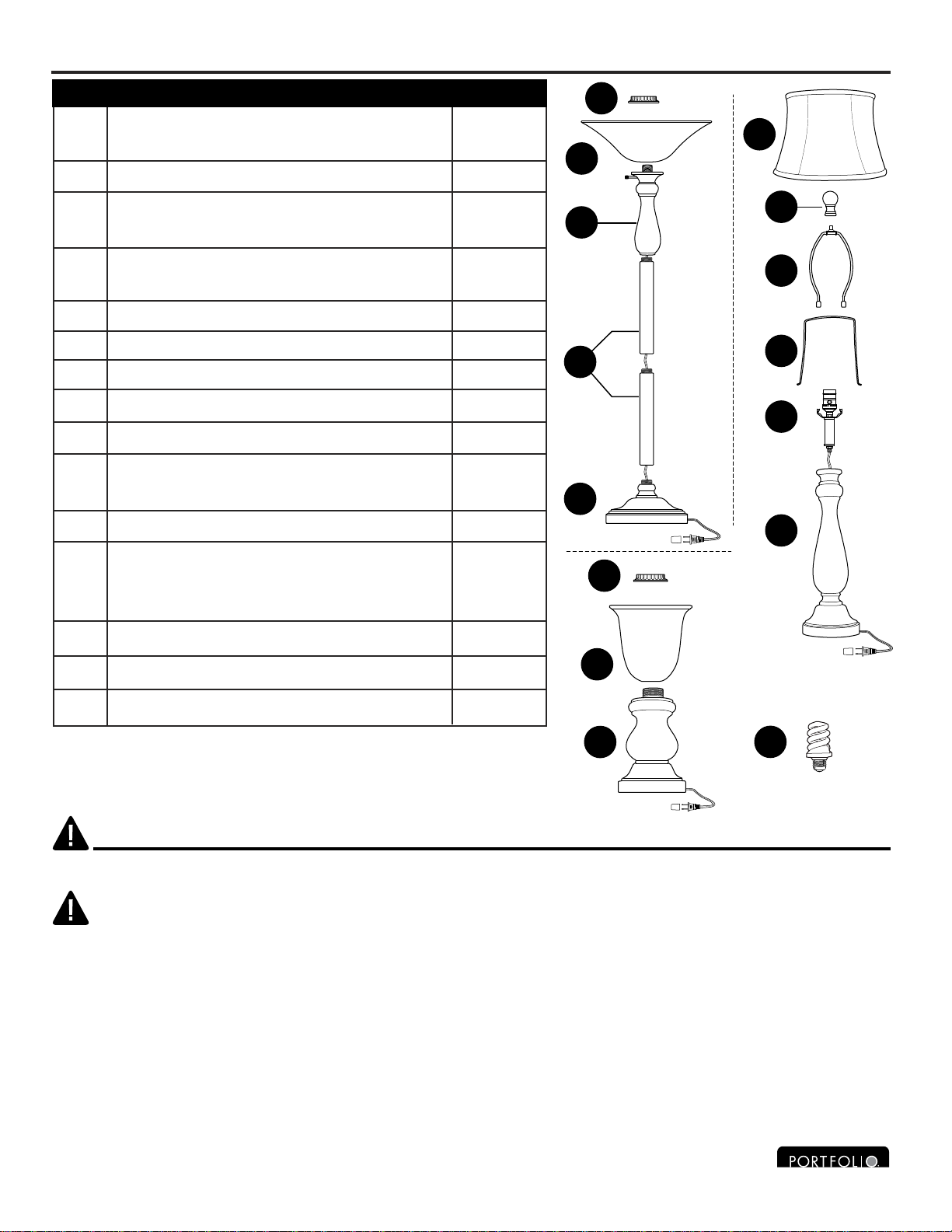

PACKAGE CONTENTS
A
READ AND SAVE THESE INSTRUCTIONS.
WARNING
• These portable lamps have polarized plugs (one blade is wider than the other) as a safety feature to
reduce the risk of electric shock. The plug will fit in a polarized outlet only one way. If it does not fit fully
in the outlet, reverse the plug. If it still does not fit, contact a qualified electrician. NEVER use with an
extension cord unless the plug can be fully inserted. DO NOT alter the plug.
• To reduce the risk of electric shock, DO NOT use the product if power cord is frayed or broken.
• DO NOT use bulbs having a wattage greater than the maximum value stated on the fixture. The use of
bulbs with higher wattage than specified will increase temperatures and risk of fire.
SAFETY INFORMATION
Lowes.com/
p
ortfolio
PART DESCRIPTION QUANTITY
A Floor Lamp Socket Ring 1
(preassembled to socket assembly (C))
C Socket Assembly
1
(preassembled to base (E))
D Tube 2
(preassembled to base (E))
E Base 1
B
C
D
N
F
F Fabric Shade 2
G
H
I
J
K
L
E
M
B Glass Bowl 1
H Harp 2
G Finial 2
I Side Support 6
J Switch Assembly 2
(preassembled to table lamp (K))
K Table Lamp
2
M Glass Shade 1
N Uplight 1
L Uplight Socket Ring 1
(preassembled to uplight (N))
O Bulb 4
O

G
3
PREPARATION
G
Lowes.com/
p
ortfolio
Before beginning installation of product, make sure all parts are present. Compare parts with
package contents list. If any part is missing or damaged, do not attempt to install, operate or
assemble the product.
Estimated Assembly Time: 15 minutes
No Tools Required for Assembly

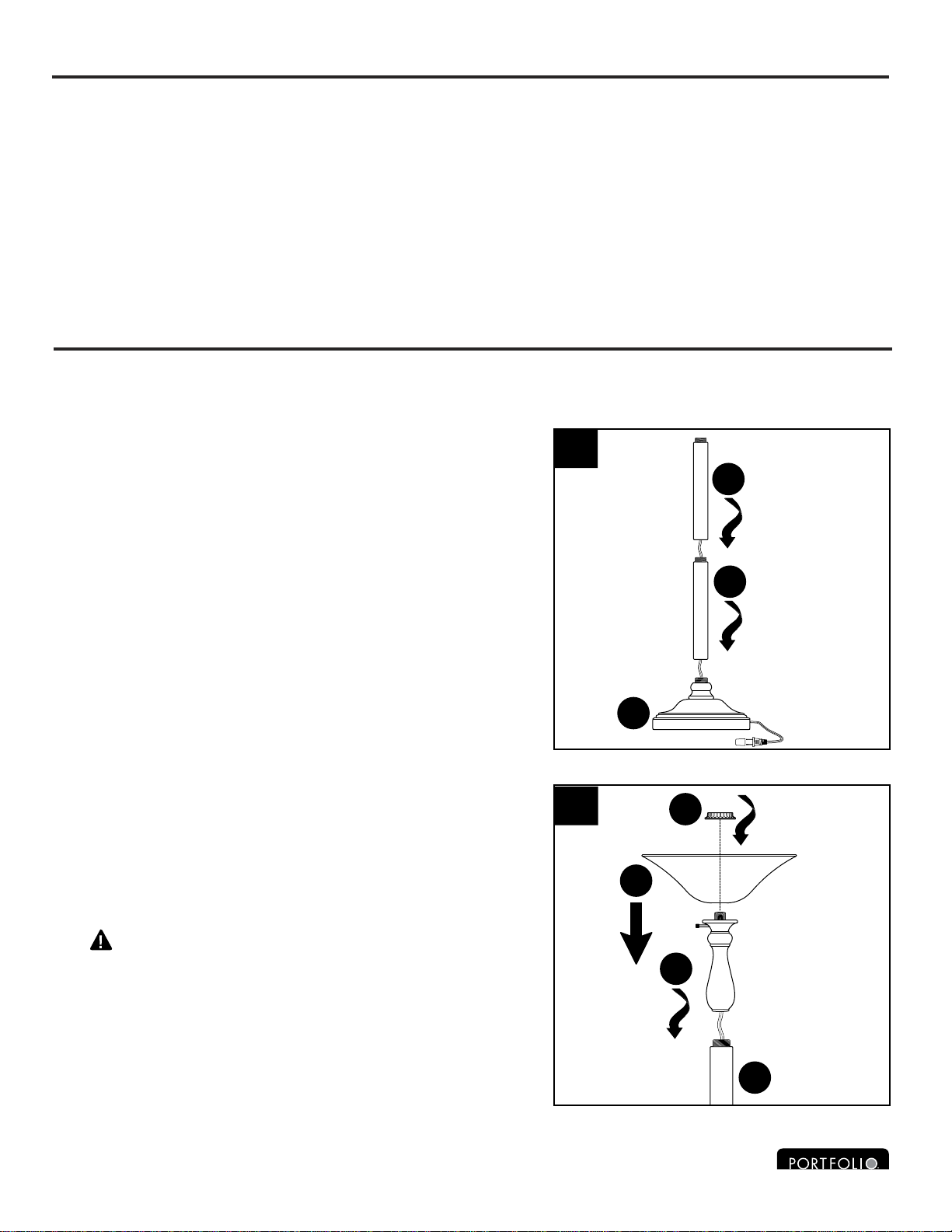

ASSEMBLY INSTRUCTIONS
1
2
1.
2.
Adjust power cord length by pulling power cord from
base (E) until taut.
Screw lowermost tube (D) into base (E). Screw
uppermost tube (D) into lowermost tube (D).
NOTE: Keep cord taut during installation, ensuring
it does not get tangled or pinched between the
tubes (D).
D
E
D
Screw socket assembly (C) into top of uppermost
tube (D). Remove floor lamp socket ring (A) from
top of socket assembly (C). Then, attach glass
bowl (B) to socket assembly (C), securing with floor
lamp socket ring (A).
D
C
B
A
FLOOR LAMP ASSEMBLY:
Power Cord
CAUTION: Do not overtighten floor lamp
socket ring (A) as glass may crack or break.

4Lowes.com/
p
ortfolio
ASSEMBLY INSTRUCTIONS
Install bulb (O) into floor lamp assembly.
3.
Remove preassembled cap from end of power cord
and plug power cord into wall outlet.
NOTE: Use preassembled switch on socket
assembly (C) to turn lamp ON/OFF.
1. 31
Remove uplight socket ring (L) from socket on
uplight (N). Attach glass shade (M) to the socket,
securing with uplight socket ring (L).
CAUTION: Do not overtighten uplight
socket ring (L) as glass may crack or break.
CAUTION: When replacing bulb, please allow
bulb and glass shade to cool down before touching.
Socket
L
N
If light does not function, please refer to
TROUBLESHOOTING on page 6.
M
UPLIGHT ASSEMBLY:
43
Switch
2. 32
Remove preassembled cap from end of power cord
and plug power cord into wall outlet.
NOTE: Use preassembled switch on power
cord to turn lamp ON/OFF.
Install bulb (O) into uplight assembly.
CAUTION: When replacing bulb, please allow
bulb and glass shade to cool down before touching.
If light does not function, please refer to
TROUBLESHOOTING on page 6.
O
O
Hg LAMP CONTAINS MERCURY
Manage in accordance with Spills,Disposal and Site Cleanup
Requirements. In case of breakage, follow clean-up
procedures provided by contacts below.
www.epa.gov/cflcleanup
1-866-284-4010
Hg LAMP CONTAINS MERCURY
Manage in accordance with Spills,Disposal and Site Cleanup
Requirements. In case of breakage, follow clean-up
procedures provided by contacts below.
www.epa.gov/cflcleanup
1-866-284-4010

5Lowes.com/
p
ortfolio
1.
Place fabric shade (F) on a flat, clean surface with
the preassembled spider fitter side down. Place side
support (I) inside fabric shade (F) so one of the arms
on the spider fitter is positioned at middle of side
support (I).
Note: Make sure to turn side support (I) so the curve
of side support (I) fits along the curve of the fabric
shade (F).
2.
1
ASSEMBLY INSTRUCTIONS
TABLE LAMP ASSEMBLY:
Adjust power cord length by pulling power cord
from bottom of table lamp (K) until taut.
Screw switch assembly (J) into table lamp (K), then
place harp (H) into preassembled saddle.
H
J
K
Power Cord
Raise fabric shade (F) and insert the ends of side
support (I) into holes along the frame at bottom of
fabric shade (F). Ensure the ends have been
inserted completely.
Repeat for the remaining two side supports (I).
3.
F
I
Holes
3
2
F
I
Curved Side
Spider Fitter
F
I

6

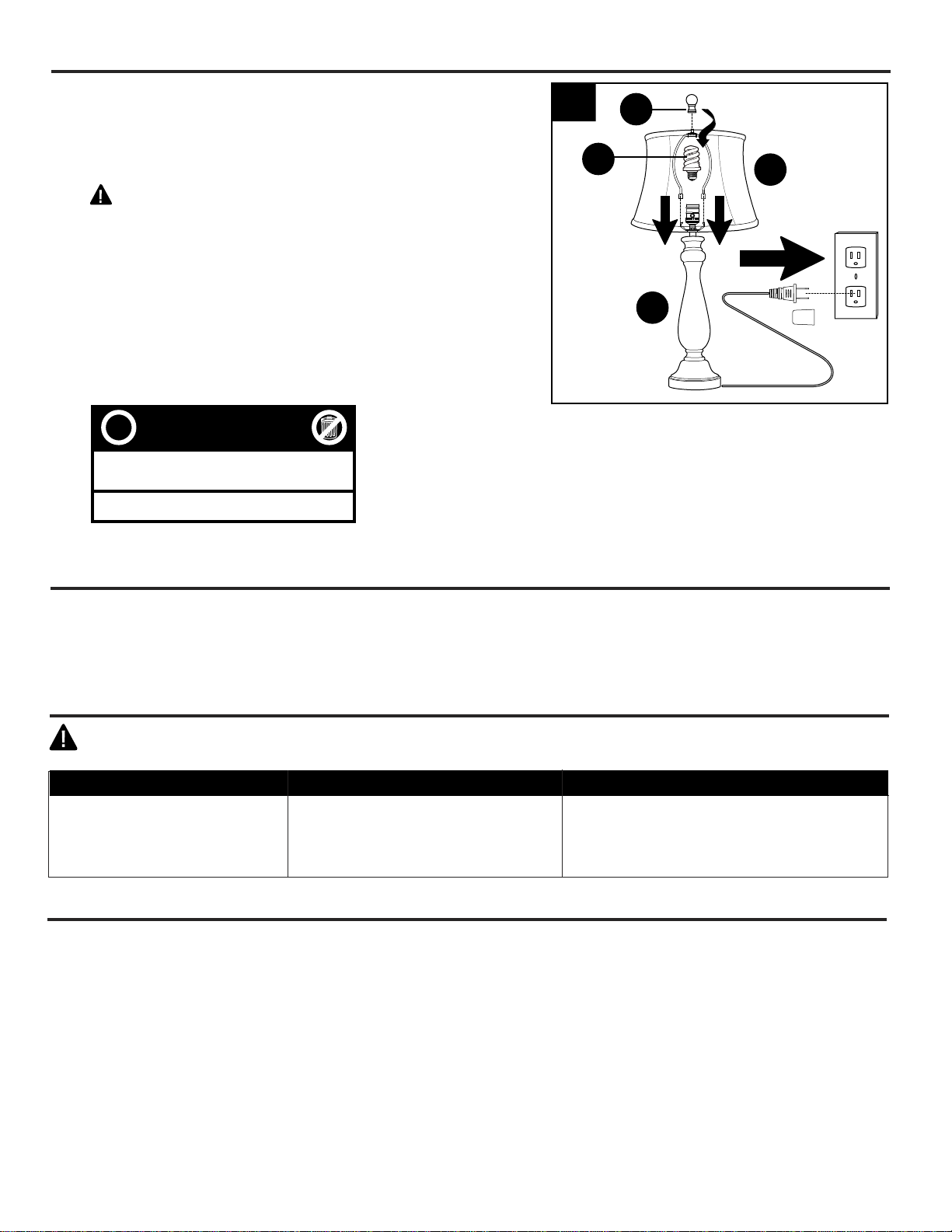

4. Attach fabric shade (F) to harp (H), securing with
finial (G). Then install bulb (O) into table
lamp assembly.
Repeat steps 1 - 4 for second table lamp.
CAUTION: When replacing bulb, please allow bulb
and glass shade to cool down before touching.
Remove preassembled cap from end of power
cord and plug power cord into wall outlet.
NOTE: Use preassembled switch on switch
assembly (J) to turn lamp ON/OFF.
If light does not function, please refer to
TROUBLESHOOTING below.
4
F
G
K
ASSEMBLY INSTRUCTIONS
CARE AND MAINTENANCE
TROUBLESHOOTING
WARNING: Before beginning work, shut off the power supply to avoid electrical shock.
Light does not come
on initially or no longer
comes on.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
•Clean only with soft, damp cloth. Use window cleaner to clean glass. Do not use an abrasive cleaner
on glass or fixture.
•Bulb Replacement: Use 13-watt standard-base CFLs.
1. Bulb is burned out.
2. Power is OFF.
3. Lamp is not plugged in.
1. Replace light bulb.
2. Make sure power supply is ON.
3. Plug lamp into outlet.
The distributor warrants all of its lighting fixtures against defects in materials and workmanship for
one (1) year from the date of purchase. If within this period the product is found to be defective, take
a copy of the bill of sale as a proof of purchase and the product in its original carton to the place of
purchase. The distributor will, at its option, repair, replace or refund the purchase price to the
consumer. All costs of installation and removal of the fixture is the responsibility of the consumer. This
warranty does not cover fixtures becoming defective due to misuse, accidental damage or improper
handling and/or installation and specifically excludes liability for direct, incidental or consequential
damages. As some states do not allow exclusions of limitations on an implied warranty, the above
exclusion and limitation may not apply. This warranty gives you specific rights and you may also have
other rights which may vary from state to state.
WARRANTY
Hg LAMP CONTAINS MERCURY
Manage in accordance with Spills,Disposal and Site Cleanup
Requirements. In case of breakage, follow clean-up
procedures provided by contacts below.
www.epa.gov/cflcleanup
1-866-284-4010
O

7

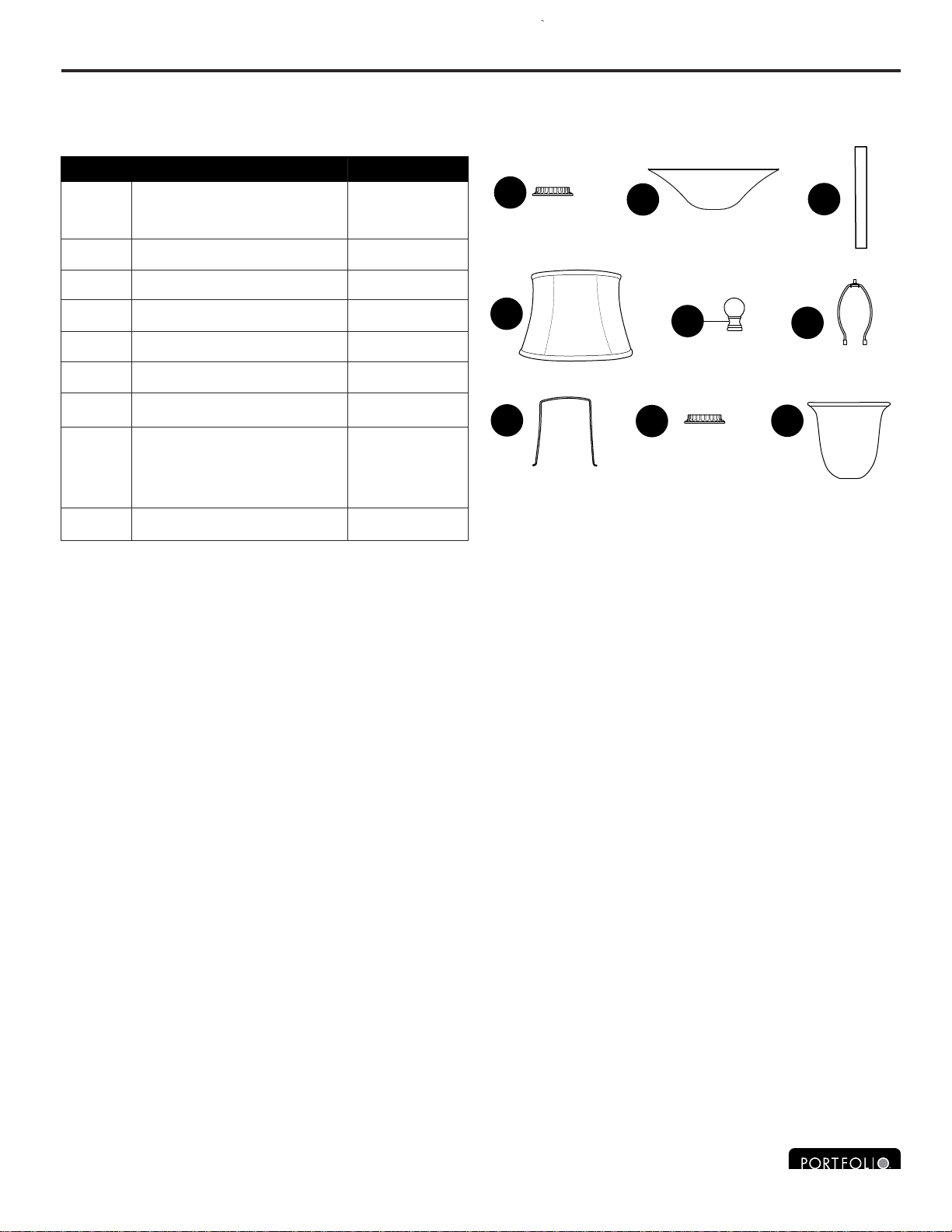

REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-800-643-0067, 8 a.m. - 6 p.m., EST,
Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.
A Floor Lamp Socket Ring
B Glass Bowl
G Finial
D Tube
Portfolio® is a registered trademark
of LF, LLC. All Rights Reserved.
Printed in China
NOLI1407 Lowes.com/
p
ortfolio
PART DESCRIPTION PART#
613207-A
613207-B
613207-D
613207-F
613207-G
613207-H
613207-I
613207-L
613207-M
F Fabric Shade
ABD
FGH
IL
H Harp
I Side Support
M Glass Shade M
L Uplight Socket Ring

ENSEMBLE DE LAMPES
Portfolio®est une marque de commerce
déposée de LF, LLC. Tous droits réservés.
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au
détaillant, appelez notre service à la clientèle au 1 800 643-0067, entre 8 h et 18 h (HNE),
du lundi au jeudi, ou entre 8 h et 17 h (HNE) le vendredi.
JOIGNEZ VOTRE REÇU ICI
Numéro de série Date d’achat
ARTICLE #0613207
MODÈLE #LBSHC05MT
8Lowes.com/
p
ortfolio

9
CONTENU DE L’EMBALLAGE
A
VEUILLEZ LIRE ET CONSERVER CES INSTRUCTIONS.
AVERTISSEMENT
• Ces lampes portatives sont munies d’une fiche polarisée (une lame est plus large que l’autre)
afin de réduire les risques de choc électrique. Cette fiche ne peut être branchée sur une prise
polarisée que dans un sens. Si la fiche ne peut être branchée sur la prise, inversez-la. Si elle ne
s’insère toujours pas, faites appel à un électricien qualifié. N’utilisez JAMAIS une rallonge électrique,
à moins que la fiche puisse être complètement insérée dans la prise. Ne modifiez PAS la fiche.
• Afin de réduire les risques de choc électrique, n’utilisez PAS le produit si le cordon d’alimentation est
usé ou endommagé.
• N’utilisez PAS des ampoules de puissance supérieure à la puissance nominale indiquée sur le
luminaire. L’utilisation d’ampoules de puissance supérieure à la puissance nominale augmentera
la température et présentera un risque d’incendie.
CONSIGNES DE SÉCURITÉ
Lowes.com/
p
ortfolio
PIÈCE DESCRIPTION QUANTITÉ
A Bague de douille du lampadaire 1
(préassemblée à l’ensemble de douille [C])
C Ensemble de douille 1
(préassemblé à la base [E])
D Tube 2
(préassemblé à la base [E])
E Base 1
B
C
D
N
F
F Abat-jour en tissu 2
G
H
I
J
K
L
E
M
B Abat-jour en verre 1
H Lyre 2
G Embout 2
I Support latéral 6
J Ensemble de l’interrupteur 2
(préassemblé à la lampe de table [K])
K Lampe de table 2
M Abat-jour en verre 1
N Lampe à éclairage dirigé vers le haut 1
L Bague de douille de la lampe à éclairage 1
dirigé vers le haut
(préassemblée à la lampe [N])
O
O Ampoulle 4

Vissez l’ensemble de douille (C) au tube supérieur (D).
Retirez la bague de douille du lampadaire (A) de la
partie supérieure de l’ensemble de douille (C). Puis,
fixez l’abat-jour en verre (B) à l’ensemble de douille (C)
et serrez le tout à l’aide de la bague de douille du
lampadaire (A).
ATTENTION : Ne serrez pas la bague de
douille (A) excessivement, car vous risqueriez
d’effriter ou de briser le verre.
G
10
PRÉPARATION
G
Lowes.com/
p
ortfolio
Avant de commencer l’installation de l’article, assurez-vous d’avoir toutes les pièces. Comparez le
contenu de l’emballage avec la liste des pièces. S’il y a des pièces manquantes ou endommagées,
ne tentez pas d’installer, d’utiliser ni d’assembler le produit.
Temps d’assemblage approximatif : 15 minutes.
Aucun outil n’est nécessaire pour l’assemblage.
INSTRUCTIONS POUR L’ASSEMBLAGE
1
2
1.
2.
D
E
D
D
C
B
A
ASSEMBLAGE DU LAMPADAIRE :
Cordon
d’alimentation
Ajustez la longueur du cordon d’alimentation en tirant
sur ce dernier à la base (E) jusqu’à ce qu’il soit tendu.
Vissez le tube inférieur (D) dans la base (E). Vissez
le tube supérieur (D) dans le tube inférieur (D).
REMARQUE : Durant l’installation, assurez-vous
que le cordon d’alimentation reste tendu afin qu’il
ne s’emmêle pas ou ne se coince pas dans les
tubes (D).

Installez ampoule (O) dans la douille du lampadaire.
ATTENTION : Lorsque vous remplacez l’ampoule,
laissez l’ampoule et l’abat-jour en
verre refroidir avant de les toucher.
Retirez le couvercle préassemblé de l’extrémité du
cordon d’alimentation et branchez ce dernier sur une
prise murale.
REMARQUE : Utilisez l’interrupteur préassemblé
à l’ensemble de douille (C) pour allumer et éteindre la
lampe.
Si le luminaire ne fonctionne pas, consultez la section
DÉPANNAGE à la page 13.
Installez ampoule (O) dans la douille de la lampe
à éclairage dirigé vers le haut.
ATTENTION : Lorsque vous remplacez l’ampoule,
laissez l’ampoule et l’abat-jour en verre refroidir avant
de les toucher.
Retirez le couvercle préassemblé de l’extrémité du
cordon d’alimentation et branchez ce dernier sur une
prise murale.
REMARQUE : Utilisez l’interrupteur préassemblé
au cordon d’alimentation pour allumer et éteindre
la lampe.
Si le luminaire ne fonctionne pas, consultez la section
DÉPANNAGE à la page 13.
Retirez la bague de douille (L) de la douille de la
lampe à éclairage dirigé vers le haut (N). Fixez
l’abat-jour en verre (M) à la douille et serrez le tout
à l’aide de la bague de douille (L).
ATTENTION : Évitez de serrer excessivement la
bague de douille (L), car vous risqueriez de fissurer
ou de briser le verre.
11 Lowes.com/
p
ortfolio
INSTRUCTIONS POUR L’ASSEMBLAGE
3.
1.
31
Douille
L
N
M
ASSEMBLAGE DE LA LAMPE À ÉCLAIRAGE DIRIGÉ
VERS LE HAUT :
43
Interrupteur
2.
32
O
O
Hg L’AMPOULE CONTIENT DU MERCURE
Veuillez respecter les exigences en matière de déversement,
d’élimination et de nettoyage.En cas de bris, suivez les
consignes de nettoyage fournies par les sources ci-dessous.
www.epa.gov/cflcleanup
1 866 284-4010
Hg
L’AMPOULE CONTIENT DU MERCURE
Veuillez respecter les exigences en matière de déversement,
d’élimination et de nettoyage.En cas de bris,suivez les
consignes de nettoyage fournies par les sources ci-dessous.
www.epa.gov/cflcleanup
1 866 284-4010

12 Lowes.com/
p
ortfolio
1.
2.
1
INSTRUCTIONS POUR L’ASSEMBLAGE
ASSEMBLAGE DE LA LAMPE DE TABLE :
H
J
K
Cordon
d’alimentation
Soulevez l’abat-jour en tissu (F) et insérez les
extrémités du support latéral (I) dans les trous
prévus à cet effet situés au bas de l’abat-jour (F).
Assurez-vous que les extrémités ont été entièrement
insérées dans les trous.
Répétez ce processus pour les deux autres supports
latéraux (I).
3.
F
I
Trous
3
Côté courbé
Dispositif de fixation
à branches effilées
Ajustez la longueur du cordon d’alimentation en
tirant sur ce dernier au pied de la lampe de table (K)
jusqu’à ce qu’il soit tendu.
Vissez l’ensemble de l’interrupteur (J) à la lampe
de table (K), puis placez la lyre (H) dans le support
de lyre préassemblé.
Placez l’abat-jour en tissu (F) avec le dispositif de
fixation à branches effilées préassemblé orienté
vers le bas sur une surface plane et propre. Placez
le support latéral (I) à l’intérieur de l’abat-jour en
tissu (F) de façon à ce que l’une des branches
effilées du dispositif de fixation soit positionnée
au milieu du support latéral (I).
Remarque : Assurez-vous de placer le support
latéral (I) de sorte que la courbe du support s’aligne
sur la courbe de l’abat-jour en tissu (F).
2
F
I
F
I

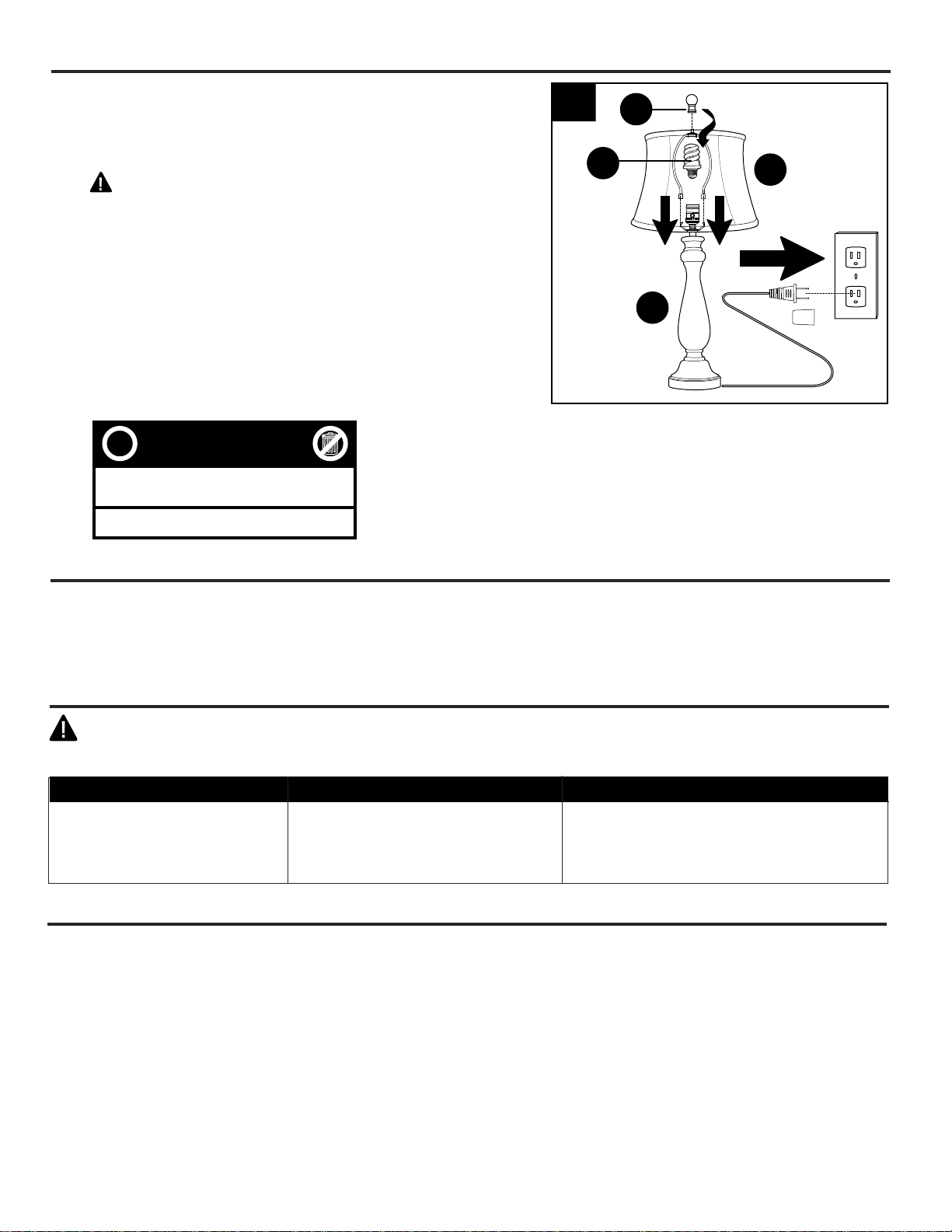

Fixez l’abat-jour en tissu (F) à la lyre (H) à l’aide de
l’embout de la lampe (G). Puis, installez ampoule (O) dans
la douille de la lampe de table.
Répétez les étapes 1 à 4 pour la deuxième lampe de table.
ATTENTION : Lorsque vous remplacez l’ampoule,
laissez l’ampoule et l’abat-jour en verre refroidir avant
de les toucher.
Retirez le couvercle préassemblé de l’extrémité du
cordon d’alimentation et branchez ce dernier sur une
prise murale.
REMARQUE : Utilisez l’interrupteur préassemblé
à l’ensemble de l’interrupteur (J) pour allumer et
éteindre la lampe.
Si le luminaire ne fonctionne pas, consultez la section
DÉPANNAGE ci-dessous.
13
4. 4
F
G
K
INSTRUCTIONS POUR L’ASSEMBLAGE
ENTRETIEN
DÉPANNAGE
AVERTISSEMENT : Avant de commencer l’installation, coupez l’alimentation électrique pour éliminer les
risques de choc électrique.
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
• Nettoyez uniquement l’article à l’aide d’un linge doux et humide. Nettoyez l’abat-jour à l’aide d’un nettoyant
pour verre. N’utilisez pas de nettoyant abrasif pour nettoyer le verre ou le luminaire.
• Remplacement de l’ampoule : Utilisez ampoule fluocompacte à culot standard de 13 watts maximum.
1. L’ampoule est grillée.
2. L’alimentation est coupée.
3. Le luminaire n’est pas branché.
1. Remplacez l’ampoule.
2. Vérifiez l’alimentation électrique.
3. Branchez le luminaire sur une prise.
Le distributeur garantit tous ses luminaires contre les défauts de matériaux ou de fabrication pour une période
de un (1) an à compter de la date d’achat. Si l’article se révèle défectueux durant cette période, ramenez-le
dans son emballage d’origine à l’endroit où vous l’avez acheté et présentez une copie de votre reçu comme
preuve d’achat. Le distributeur choisira de réparer ou de remplacer l’article, ou de rembourser l’équivalent
du prix d’achat. Les frais d’installation et de retrait du luminaire incombent au consommateur. Cette garantie
ne couvre pas les luminaires endommagés en raison d’un usage inapproprié, de dommages accidentels ou
d’une manipulation ou d’une installation inadéquate, et elle exclut expressément toute responsabilité pour
des dommages directs, accessoires ou consécutifs. Certains États ou certaines provinces ne permettent
pas l’exclusion ou la limitation d’une garantie implicite, de sorte que les limitations ou exclusions mentionnées
ci-dessus peuvent ne pas s’appliquer à vous. Cette garantie vous confère des droits précis. Il est possible
que vous disposiez également d’autres droits, qui varient d’un État ou d’une province à l’autre.
GARANTIE
Le luminaire ne s’allume
pas au départ ou ne
s’allume plus.
O
Hg L’AMPOULE CONTIENT DU MERCURE
Veuillez respecter les exigences en matière de déversement,
d’élimination et de nettoyage.En cas de bris, suivez les
consignes de nettoyage fournies par les sources ci-dessous.
www.epa.gov/cflcleanup
1 866 284-4010

14
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au 1 800 643-0067,
entre 8 h et 18 h (HNE), du lundi au jeudi, ou entre 8 h et 17 h (HNE) le vendredi.
A Bague de douille
du lampadaire
B Abat-jour en verre
G Embout
D Tube
Imprimé en Chine
NOLI1407 Lowes.com/
p
ortfolio
PIÈCE DESCRIPTION NoDE PIÈCE
613206-A
613206-B
613206-D
613206-F
613206-G
613206-H
613206-I
613206-L
613206-M
F Abat-jour en tissu
ABD
FGH
IL
H Lyre
I Support latéral
M Abat-jour en verre
M
L Bague de douille de la
lampe à éclairage dirigé
vers le haut
Portfolio®est une marque de commerce
déposée de LF, LLC. Tous droits réservés.

JUEGO DE LÁMPARAS
Portfolio®es una marca registrada de LF, LLC.
Todos los derechos reservados.
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-800-643-0067, de lunes a jueves de 8 a.m.
a 6 p.m., y los viernes de 8 a.m. a 5 p.m., hora estándar del Este.
ADJUNTE SU RECIBO AQUÍ
Número de serie Fecha de compra
ARTÍCULO # 0613207
MODELO # LBSHC05MT
15 Lowes.com/
p
ortfolio

16
CONTENIDO DEL PAQUETE
A
LEA Y GUARDE ESTAS INSTRUCCIONES.
ADVERTENCIA
• Estas lámparas portátiles tienen enchufes polarizados (una clavija es más ancha que la otra) como característica
de seguridad para reducir el riesgo de descargas eléctricas. El enchufe se inserta en un tomacorriente polarizado
de una sola manera. Si el enchufe no encaja por completo en el tomacorriente, invierta el enchufe. Si aún no
encaja, póngase en contacto con un electricista calificado. NUNCA utilice este producto con una extensión
eléctrica a menos que el enchufe pueda insertarse completamente. NO modifique el enchufe.
• Para reducir el riesgo de descargas eléctricas, NO use el producto si el cable de alimentación está
deshilachado o roto.
• NO utilice bombillas de un vataje mayor que el valor máximo establecido en la lámpara. La utilización de bombillas
cuyo vataje sea mayor que el especificado incrementará la temperatura y producirá riesgo de incendio.
INFORMACIÓN DE SEGURIDAD
Lowes.com/
p
ortfolio
PIEZA DESCRIPCIÓN CANTIDAD
A Anillo del portalámpara de la lámpara 1
de piso (preensamblado al ensamble
del portalámpara [C])
C Ensamble del portalámpara 1
(preensamblado a la base [E])
D Tubo 2
(preensamblado a la base [E])
E Base 1
B
C
D
N
F
F Pantalla de tela 2
G
H
I
J
K
L
E
M
B Pantalla de vidrio 1
H Arpa 2
G Remate 2
I Soporte lateral 6
J Ensamblaje del interruptor 2
(preensamblado a la
lámpara de mesa [K])
K Lámpara de mesa 2
M Pantalla de vidrio 1
N Iluminación hacia arriba 1
L Anillo del portalámpara de la 1
iluminación hacia arriba
(preensamblado a la
iluminación hacia arriba [N])
O
O Bombilla 4

Enrosque el ensamble del portalámpara (C) en la
parte superior del tubo de más arriba (D). Retire
el anillo del portalámpara (A) de la lámpara de
piso desde la parte superior del ensamble del
portalámpara (C). Luego, fije la pantalla de vidrio (B)
en el ensamble del portalámpara (C) y asegúrela con
el anillo del portalámpara de la lámpara de piso (A).
PRECAUCIÓN: No apriete demasiado el anillo
del portalámpara de la lámpara de piso (A), ya que
el vidrio podría agrietarse o quebrarse.
17
PREPARACIÓN
Lowes.com/
p
ortfolio
Antes de comenzar a instalar el producto, asegúrese de tener todas las piezas. Compare las piezas
con la lista del contenido del paquete. No intente instalar, usar ni ensamblar el producto si falta
alguna pieza o si están dañadas.
Tiempo estimado de ensamblaje: 15 minutos
No se necesitan herramientas para el ensamblaje
INSTRUCCIONES DE ENSAMBLAJE
1
2
1.
2.
D
E
D
D
C
B
A
ENSAMBLE DE LA LÁMPARA DE PISO:
Cable de
alimentación
Ajuste el largo del cable de alimentación jalando
de este desde la base (E) hasta que quede tenso.
Enrosque el tubo inferior (D) a la base (E).
Enrosque el tubo superior (D) al tubo inferior (D).
NOTA: Mantenga el cable tenso durante la
instalación y asegúrese de que no se enrede
ni se quede apretado entre los tubos (D).

Instale bombilla (O) en el ensamble de la lámpara de
piso.
PRECAUCIÓN: Al reemplazar la bombilla, deje que
esta y la pantalla de vidrio se enfríen antes de tocarlas.
Retire la tapa preensamblada del extremo del cable de
alimentación y enchufe este último en un tomacorriente
de pared.
NOTA: Use el interruptor preensamblado en el
ensamble del portalámpara (C) para encender
y apagar la lámpara.
Si la bombilla no funciona, consulte la SOLUCIÓN DE
PROBLEMAS en la página 20.
Instale bombilla (O) en el ensamble de la iluminación
hacia arriba.
PRECAUCIÓN: Al reemplazar la bombilla, deje que
esta y la pantalla de vidrio se enfríen antes de tocarlas.
Retire la tapa preensamblada del extremo del cable de
alimentación y enchufe este último en un tomacorriente
de pared.
NOTA: Use el interruptor preensamblado en el cable
de alimentación para encender o apagar la lámpara.
Si la bombilla no funciona, consulte la SOLUCIÓN DE
PROBLEMAS en la página 20.
Retire el anillo del portalámpara de la iluminación hacia
arriba (L) del portalámpara de la iluminación hacia
arriba (N). Fije la pantalla de vidrio (M) al portalámpara
y asegúrela con el anillo del portalámpara de la
iluminación hacia arriba (L).
PRECAUCIÓN: No apriete demasiado el anillo del
portalámpara de la iluminación hacia arriba (L), ya que
el vidrio podría agrietarse o quebrarse.
18 Lowes.com/
p
ortfolio
INSTRUCCIONES DE ENSAMBLAJE
3.
1. 31
Portalámpara
L
N
M
ENSAMBLE DE LA ILUMINACIÓN HACIA ARRIBA:
43
Interruptor
2. 32
O
O
Hg
LA BOMBILLA CONTIENE MERCURIO
Manipule según las exigencias sobre derrames, eliminación
y limpieza del lugar. En caso que se rompa, siga los
procedimientos de limpieza proporcionados por los
siguientes contactos.
www.epa.gov/cflcleanup
1-866-284-4010
Hg
LA BOMBILLA CONTIENE MERCURIO
Manipule según las exigencias sobre derrames, eliminación
y limpieza del lugar. En caso que se rompa, siga los
procedimientos de limpieza proporcionados por los
siguientes contactos.
www.epa.gov/cflcleanup
1-866-284-4010

19 Lowes.com/
p
ortfolio
1.
2.
1
INSTRUCCIONES DE ENSAMBLAJE
ENSAMBLE DE LA LÁMPARA DE MESA:
H
J
K
Cable de
alimentación
Levante la pantalla de tela (F) e inserte los extremos
del soporte lateral (I) en los orificios alrededor de
la estructura en la parte inferior de la pantalla de
tela (F). Asegúrese de que los extremos se hayan
insertado completamente.
Repita los pasos para los dos soportes laterales (I)
restantes.
3.
F
I
Orificios
3
Lateral curvo
Soporte tipo araña
Ajuste el largo del cable de alimentación jalando
de este desde la parte inferior de la lámpara de
mesa (K) hasta que quede tenso.
Enrosque el ensamble del interruptor (J) a la
lámpara de mesa (K) y luego coloque el arpa (H)
en el soporte preensamblado.
Coloque la pantalla de tela (F) en una superficie
plana y limpia apoyando boca abajo el soporte tipo
araña preensamblado. Coloque el soporte lateral (I)
dentro de la pantalla de tela (F) de modo que uno
de los brazos del soporte tipo araña quede ubicado
en la mitad del soporte lateral (I).
Nota: Asegúrese de girar el soporte lateral (I) para
que el lado curvo del soporte (I) encaje en la curva
de la pantalla de tela (F).
2
F
I
F
I

Fije la pantalla de tela (F) al arpa (H) y asegure con el
remate (G). Luego, instale bombilla (O) en el ensamble de
la lámpara de mesa.
Repita los pasos 1 al 4 para la segunda lámpara de mesa.
PRECAUCIÓN: Al reemplazar la bombilla, deje que
esta y la pantalla de vidrio se enfríen antes de tocarlas.
Retire la tapa preensamblada del extremo del cable de
alimentación y enchufe este último en un tomacorriente
de pared.
NOTA: Use el interruptor preensamblado en el ensamble
del interruptor (J) para encender y apagar la lámpara.
Si la bombilla no funciona, consulte la sección
SOLUCIÓN DE PROBLEMAS a continuación.
20
4. 4
F
G
K
INSTRUCCIONES DE ENSAMBLAJE
CUIDADO Y MANTENIMIENTO
SOLUCIÓN DE PROBLEMAS
ADVERTENCIA: Antes de comenzar cualquier trabajo, desconecte el suministro de electricidad para
evitar descargas eléctricas.
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
• Limpie solo con un paño suave humedecido. Utilice un limpiador para ventanas para limpiar el vidrio.
No utilice un limpiador abrasivo en el vidrio o la lámpara.
• Reemplazo de la bombilla: Use bombilla fluorescente compacta de base estándar de 13 vatios como máximo.
1. La bombilla está quemada.
2. No hay alimentación.
3. La lámpara no está enchufada.
1. Reemplace la bombilla.
2. Asegúrese de que haya
suministro de electricidad.
3. Enchufe la lámpara en el
tomacorriente.
El distribuidor garantiza que todas sus lámparas están libres de defectos en los materiales y la mano de obra
durante un (1) año a contar de la fecha de compra. Si dentro de este periodo el producto presenta defectos,
lleve una copia del recibo de venta como comprobante de la compra y el producto en su caja original al lugar
donde lo compró. El distribuidor, a su elección, reparará, reemplazará o devolverá el monto original de la
compra al comprador. Todos los costos de instalación y de extracción de la lámpara son responsabilidad del
comprador. Esta garantía no cubre lámparas dañadas debido al mal uso, daño accidental, manipulación y/o
instalación inadecuada y excluye específicamente toda responsabilidad por daños directos, accidentales o
resultantes. Debido a que algunos estados no permiten exclusiones o limitaciones en una garantía implícita,
las exclusiones y limitaciones anteriores pueden no aplicarse en su caso. Esta garantía le otorga derechos
específicos, pero podría tener también otros derechos que varían según el estado.
GARANTÍA
La luz no se enciende
inicialmente o ya
no se enciende.
Hg
LA BOMBILLA CONTIENE MERCURIO
Manipule según las exigencias sobre derrames, eliminación
y limpieza del lugar. En caso que se rompa, siga los
procedimientos de limpieza proporcionados por los
siguientes contactos.
www.epa.gov/cflcleanup
1-866-284-4010
O
This manual suits for next models
1
Table of contents
Languages:
Other LF Home Lighting manuals
Popular Home Lighting manuals by other brands

LIVARNO LUX
LIVARNO LUX 14117501L Operation and safety notes

LIVARNO LUX
LIVARNO LUX 306525 Assembly, operating and safety instructions

LIVARNO LUX
LIVARNO LUX 274111 Operation and safety notes

PTZOptics
PTZOptics PT20X-USB-GY-G2 user manual

HAMPTON BAY
HAMPTON BAY 520 806 instruction manual

LIVARNO LUX
LIVARNO LUX 14112406L Assembly, operating and safety instructions
