A-2 TABLE OF CONTENTS
TABLE OF CONTENTS
A-3 SETTING UP THE TV
A-3 Attaching the stand
A-4 Assembling the AV Cover
A-4 Attaching the Video Call Camera
A-5 Tidying cables
A-7 MAKING CONNECTIONS
A-7 Antenna Connection
A-9 Satellite dish Connection
A-10 HDMI Connection
A-12 - ARC (Audio Return Channel)
A-13 DVI to HDMI Connection
A-15 MHL Connection
A-18 Component Connection
A-19 Composite Connection
A-20 Headphone Connection
A-22 Audio Connection
A-22 - Digital optical audio connection
A-25 - Canvas speaker connection
A-26 USB Connection
A-28 CI module Connection
A-30 Euro Scart Connection
LANGUAGE LIST
English
Deutsch
Français
Italiano
Español
Português
Nederlands
 
 
B-1 SPECIFICATIONS
COMMON
COMMON
LANGUAGE

A-3
SETTING UP THE TV
SETTING UP THE TV
Image shown may differ from your TV.
Attaching the stand
(Only EA88**-ZA)
CAUTION
yWhen attaching the stand to the TV
set, place the screen facing down on a
cushioned table or flat surface to protect the
screen from scratches.
yMake sure that the screws are inserted
correctly and fastened securely. (If they are
not fastened securely enough, the TV may
tilt forward after being installed.)
Do not use too much force and over tighten
the screws; otherwise screw may be
damaged and not tighten correctly.
NOTE
yRemove the stand before installing the TV
on a wall mount by performing the stand
attachment in reverse.
1
2
Stand Base
Front
3
9EA
M4 x L20
4
4EA
M4 x L10
Stand Cover

A-4 SETTING UP THE TV
Attaching the Video Call
Camera
1 Unfold the stand and put it on the top center of
the TV set.
Video call camera
2 Bend the stand of the Video call camera. Attach
the stand of the Video call camera to the back
of the display with a Velcro Tape.
Video call camera
TV
Velcro
Tape
3 Insert the Video call camera’s cable into the
Stand-cable holder. Please open the USB
Camera Cover for Video call camera’s cable
connection.The camera shall be connected to
the CAM terminal as shown.
(Image shown may differ from your TV.)
Stand-cable
holder USB
Camera Cover
Assembling the AV Cover
(Only EA98/EA97**)
1 Assemble the AV Cover as shown.
AV Cover
(Only EA88**-ZA)
1 Attach the Velcro Tapes as shown.
Velcro
Tape
2 Assemble the AV Cover as shown.
AV
Cover

A-5
SETTING UP THE TV
Tidying cables
(Only EA98/EA97**)

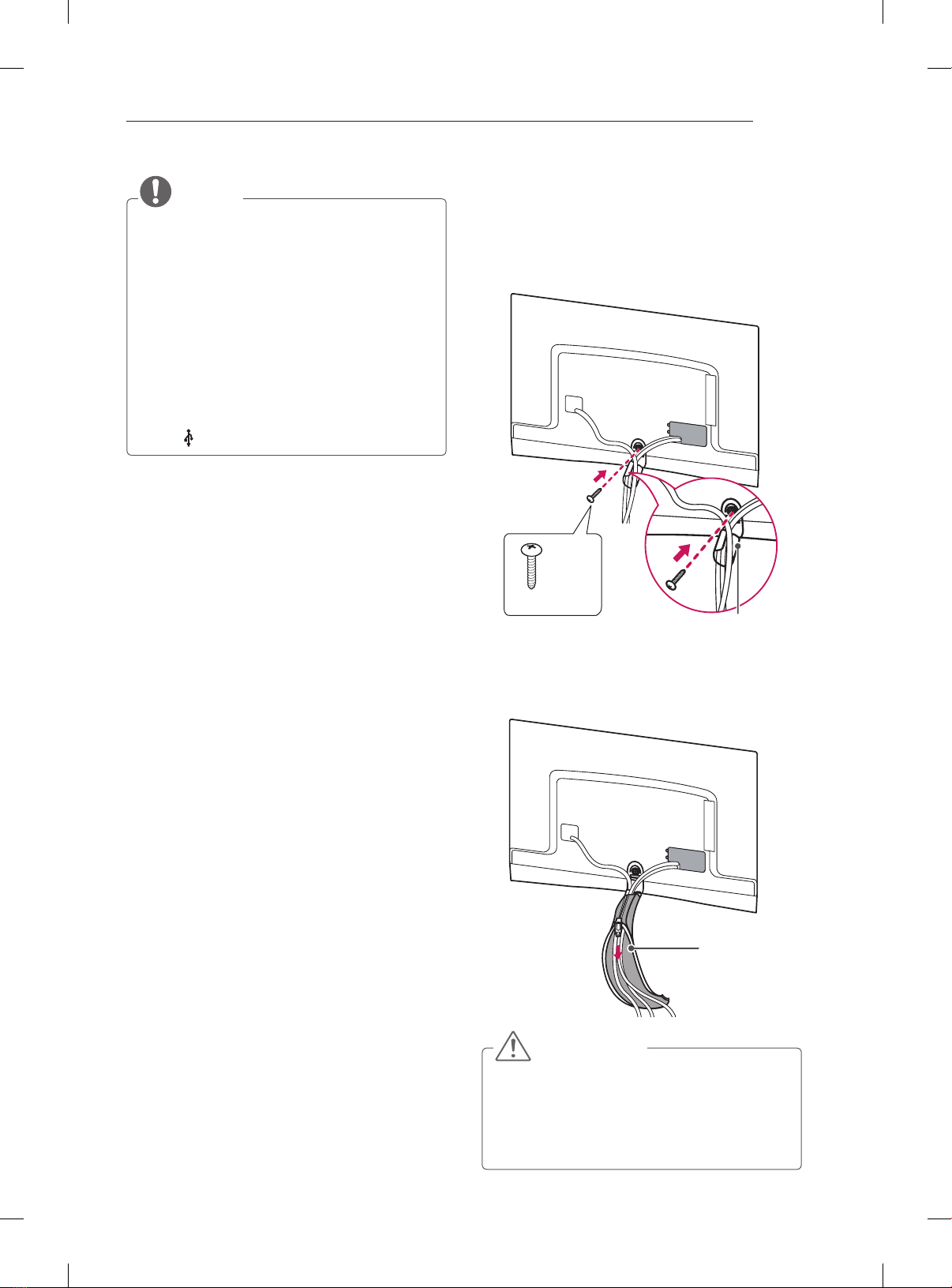

1 Fix the Cable Management with Cable
Management Screw and arrange the cables.
M4 x L20
1 EA
Cable
Management
2 Wrap the arranged cables with the Cable Band,
then pull the zip down.
Cable Band
CAUTION
yDo not move the TV by holding the Cable
Management and Cable Band, as the Cable
Management and Cable Band may break,
and injuries and damage to the TV may
occur.
NOTE
yFor the best quality video and audio outputs,
install the camera on the top-center of your
TV.
ySet up with the television switched off.
yWhen using external speakers, allow
sufficient space between the microphones
and the speakers.
yThe TV must be connected to a network for
Skype to work.
yMake sure to connect the Video call camera
cable to the CAM port with the USB trident
logo on the cable facing the front.

A-6 SETTING UP THE TV
(Only EA88**-ZA)
** Stand Type **
1 Use Cable Holder to neatly secure and position
cables together.
Cable Holder
Power Cable Hoder
** Wall Mount Type **
Power Cable Hoder
CAUTION
yDo not move the TV by holding the Cable
Holder and Power Cable Holder, as the
Cable Holder and Power Cable Holder may
break, and injuries and damage to the TV
may occur.

A-7
MAKING CONNECTIONS
MAKING
CONNECTIONS
This section on MAKING CONNECTIONS mainly
uses diagrams for the 55EA98** models.
Antenna Connection
Wall Antenna
Socket
IN
ANTENNA/
CABLE
English
Connect the TV to a wall antenna socket with an

NOTE
yUse a signal splitter to use more than 2 TVs.
yIf the image quality is poor, install a signal
amplifier properly to improve the image
quality.
yIf the image quality is poor with an antenna
connected, try to realign the antenna in the
correct direction.
yAn antenna cable and converter are not
supplied.
ySupported DTV Audio: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Deutsch
Schließen Sie das TV-Gerät mit einem HF-Kabel

HINWEIS
yBei Verwendung von mehr als 2 TV-Geräten
verwenden Sie einen Signalsplitter.
yIst das Bild schlecht, installieren Sie einen
Signalverstärker, um die Bildqualität zu
verbessern.
yWenn die Bildqualität bei angeschlossener
Antenne schlecht ist, richten Sie die Antenne
richtig aus.
yAntennenkabel und Verstärker sind nicht im
Lieferumfang enthalten.
yUnterstützter DTV-Ton: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Français
Connectez la TV à une prise d’antenne murale

REMARQUE
yUtilisez un séparateur de signaux pour
utiliser plus de deux téléviseurs.
ySi la qualité d’image est mauvaise, installez
correctement un amplificateur de signaux
pour l’améliorer.
ySi vous utilisez une antenne et que la qualité
d’image est mauvaise, essayez de réaligner
l’antenne dans la bonne direction.
yLe câble et le convertisseur d’antenne ne
sont pas fournis.
yTechnologies audio TNT prises en charge :
MPEG, Dolby Digital, Dolby Digital Plus,
HE-AAC
Italiano
Collegare il televisore all’antenna centralizzata con

NOTA
yUtilizzare uno sdoppiatore del segnale per
usare più di 2 televisori.
ySe la qualità dell’immagine è scarsa,
installare correttamente un amplificatore del
segnale per migliorarla.
ySe la qualità dell’immagine è scarsa con
un’antenna collegata, provare a riallineare
l’antenna nella direzione corretta.
yIl cavo e il convertitore dell’antenna non
sono in dotazione.
yAudio DTV supportato: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC

A-8 MAKING CONNECTIONS
Español
Conecte la TV a una toma de pared de antena con

NOTA
yEmplee un divisor de señal cuando desee
utilizar más de dos TV.
ySi la imagen es de poca calidad, instale un
amplificador de señal correctamente para
mejorar la calidad de imagen.
ySi la imagen es de poca calidad con una
antena conectada, intente volver a orientar
la antena en la dirección adecuada.
yNo se suministran el cable de antena ni el
conversor.
yAudio DTV admitido: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Português
Ligue a TV a uma tomada de antena de parede

NOTA
yUtilize um separador de sinal se quiser
utilizar mais de 2 TVs.
ySe a qualidade de imagem for fraca, instale
um amplificador de sinal para melhorar a
qualidade de imagem.
ySe a qualidade de imagem for fraca mesmo
que tenha uma antena ligada, tente orientar
a antena para a direcção correcta.
yO cabo da antena e o conversor não são
fornecidos.
yÁudio DTV suportado: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Nederlands

aan op een antenneaansluiting op de muur.
OPMERKING
yGebruik een signaalsplitter om meer dan
twee TV’s te gebruiken.
yAls de beeldkwaliteit slecht is, installeert u
een signaalversterker om de beeldkwaliteit
te verbeteren.
yAls de beeldkwaliteit slecht is terwijl een
antenne is aangesloten, probeert u de
antenne in de juiste richting te draaien.
yAntennekabel en converter worden niet
meegeleverd.
yOndersteunde DTV-audio: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC




y


y


y



y

y
Digital, Dolby Digital Plus, HE-AAC



OPOMBA
y
uporabite razcepnik za signal.
y

signala.
y
anteno, usmerite anteno v ustrezno smer.
y
yPodprte oblike zvoka za DTV: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC

A-9
MAKING CONNECTIONS
Satellite dish Connection
(Only satellite models)
IN
13/18V
700mAMax
LNBIN
Satellite
Satellite
Dish
English
Connect the TV to a satellite dish to a satellite

Deutsch
Schließen Sie das TV-Gerät mit einem Satelliten-

eine Satellitenbuchse an.
Français
Connectez la TV à une parabole satellite ou à une
prise satellite à l’aide d’un câble satellite RF (75 ).
Italiano
Collegare la TV a un’antenna satellitare e a una
presa satellitare con un cavo RF satellitare (75 ).
Español
Para conectar la TV a una antena parabólica, enchufe
un cable de RF de satélite a una toma de satélite (75 ).
Português
Ligue a TV a uma antena parabólica a uma toma-
da de satélite com um cabo RF para satélite (75 ).
Nederlands
Sluit de TV met behulp van een RF-satellietkabel
(75 ) aan op een satellietschotel.

-
-
).

-
).

A-10 MAKING CONNECTIONS
HDMI Connection
HDMI
DVD / Blu-Ray /
HD Cable Box /
HD STB / PC
(*Not Provided)
English
Transmits the digital video and audio signals from
an external device to the TV. Connect the external
device and the TV with the HDMI cable as shown.
Choose any HDMI input port to connect. It does
not matter which port you use.
NOTE
yIt is recommended to use the TV with the
HDMI connection for the best image quality.
yUse the latest High Speed HDMI™ Cable
with CEC (Customer Electronics Control)
function.
yHigh Speed HDMI™ Cables are tested to
carry an HD signal up to 1080p and higher.
ySupported HDMI Audio format : Dolby
Digital, DTS, PCM (Up to 192 KHz, 32 KHz
/ 44.1 KHz / 48 KHz / 88 KHz / 96 KHz / 176
KHz / 192 KHz)
Deutsch
Überträgt digitale Video- und Audiosignale von
einem externen Gerät an das TV-Gerät. Verbinden
Sie das externe Gerät, wie in der folgenden
Abbildung gezeigt, mithilfe des HDMI-Kabels mit
dem TV-Gerät.
Wählen Sie zum Anschließen einen beliebigen
HDMI-Eingang. Es ist egal, welchen Port Sie
wählen.
HINWEIS
yFür optimale Bildqualität wird empfohlen,
den HDMI-Anschluss des TV-Gerätes zu
verwenden.
yVerwenden Sie das neueste
Hochgeschwindigkeits-HDMI™-Kabel mit
CEC-Funktion (Customer Electronics Control).
yHigh-Speed-HDMI™-Kabel sind für die
Übertragung von HD-Signalen bis zu 1080p
und höher getestet.
yUnterstütztes HDMI-Audioformat: Dolby
Digital, DTS, PCM (bis zu 192 KHz, 32 KHz
/ 44,1 KHz / 48 KHz / 88 KHz / 96 KHz /
176 KHz / 192 KHz)
Français
Permet de transmettre les signaux vidéo et audio
numériques d’un périphérique externe vers la TV.
Connectez le périphérique externe et la TV avec
le câble HDMI comme indiqué sur l’illustration
suivante.
Choisissez un port d’entrée HDMI pour établir la
connexion. Peu importe le port que vous utilisez.
REMARQUE
yPour obtenir une meilleure qualité d’image,
il est recommandé d’utiliser la TV avec une
connexion HDMI.
yUtilisez le tout nouveau câble haut débit
HDMI™ avec la fonction CEC (contrôles
électroniques client).
yLes câbles HDMI™ haut débit sont testés
pour transporter un signal HD de 1080p ou
supérieur.
yFormats audio HDMI pris en charge : Dolby
Digital, DTS, PCM (jusqu'à 192 KHz, 32 KHz
/ 44,1 KHz / 48 KHz / 88 KHz / 96 KHz /
176 KHz / 192 KHz)

A-11
MAKING CONNECTIONS
Italiano
Il segnale digitale audio e video viene trasmesso
da un dispositivo esterno al televisore. Collegare il
dispositivo esterno e il televisore mediante il cavo
HDMI come mostrato nell’illustrazione di seguito.
Scegliere una porta di ingresso HDMI per il
collegamento. La scelta della porta è libera.
NOTA
ySi consiglia di utilizzare il televisore con il
collegamento HDMI per ottenere la migliore
qualità delle immagini.
yUtilizzare un cavo HDMI™ ad alta velocità
dotato dei requisiti più recenti con funzione
CEC (Customer Electronics Control).
yI cavi HDMI™ ad alta velocità sono testati
per trasmettere un segnale HD fino a 1080p
e superiore.
yFormato audio HDMI supportato: Dolby
Digital, DTS, PCM (fino a 192 KHz, 32 KHz
/ 44,1 KHz / 48 KHz / 88 KHz / 96 KHz / 176
KHz / 192 KHz)
Español
Transmite las señales de audio y vídeo digital de
un dispositivo externo a la TV. Use el cable HDMI
para conectar el dispositivo externo a la TV, tal y
como se muestra en la siguiente ilustración.
Seleccione un puerto de entrada HDMI. El puerto
utilizado es irrelevante.
NOTA
ySe recomienda usar la conexión HDMI de la
TV para obtener la mejor calidad de imagen.
yUtilice el cable HDMI™ de alta velocidad
más reciente con la función CEC (control de
electrónica de consumo).
yLos cables HDMI™ de alta velocidad están
preparados para transportar una señal HD
de 1080p o superior.
yFormato de audio HDMI admitido: Dolby
Digital, DTS, PCM (hasta 192 KHz, 32 KHz
/ 44,1 KHz / 48 KHz / 88 KHz / 96 KHz / 176
KHz / 192 KHz)
Português
Transmite os sinais digitais de vídeo e áudio
de um dispositivo externo para a TV. Ligue o
dispositivo externo à TV com o cabo HDMI,
conforme demonstrado na ilustração.
Escolha qualquer porta de entrada HDMI para
ligar. Pode utilizar qualquer porta.
NOTA
yRecomenda-se a utilização da TV com a
ligação HDMI para uma melhor qualidade
de imagem.
yUtilize o mais recente cabo HDMI™ de alta
velocidade com função CEC (Customer
Electronics Control).
yOs cabos HDMI™ de alta velocidade foram
testados para executar um sinal HD até
1080p e superior.
yFormato áudio HDMI suportado: Dolby Digital,
DTS, PCM (até 192 KHz, 32 KHz / 44,1 KHz
/ 48 KHz / 88 KHz / 96 KHz / 176 KHz / 192
KHz)
Nederlands
U kunt de digitale video- en audiosignalen vanaf
een extern apparaat naar de TV zenden. Sluit
het externe apparaat en de TV op elkaar aan met
behulp van de HDMI-kabel, zoals aangegeven in
de volgende afbeelding.
Kies op welke HDMI-ingangspoort u wilt
aansluiten. Het maakt niet uit welke poort u
gebruikt.
OPMERKING
yWij raden u aan de TV aan te sluiten door
middel van een HDMI-verbinding voor de
hoogste beeldkwaliteit.
yGebruik de nieuwste High Speed HDMI™-
kabel met CEC-functie (Customer
Electronics Control).
yHDMI™-kabels van het type High Speed zijn
getest op het verzenden van HD-signalen
tot 1080p en hoger.
yOndersteunde HDMI-audio-indeling: Dolby
Digital, DTS, PCM (maximaal 192 KHz, 32
KHz / 44,1 KHz / 48 KHz / 88 KHz / 96 KHz
/ 176 KHz / 192 KHz)

A-12 MAKING CONNECTIONS










y

HDMI.
y

Electronics Control).
y


y

44,1 KHz / 48 KHz / 88 KHz / 96 KHz / 176
KHz / 192 KHz)



napravo in televizor s HDMI-kablom, kot je
prikazano na naslednji sliki.
Izberite vhodna vrata HDMI za povezavo. Ni
pomembno, katera vrata uporabite.
OPOMBA
y
uporabo televizorja s HDMI-povezavo.
yUporabite najnovejši kabel HDMI™ za
hitri prenos s funkcijo CEC (Customer
Electronics Control).
yKabli HDMI™ za hitri prenos so preizkušeni,
tako da lahko prenašajo signal visoke

yPodprte oblike zvoka HDMI: Dolby Digital,
DTS, PCM (do 192 kHz, 32 kHz / 44,1 kHz
/ 48 kHz / 88 kHz / 96 kHz / 176 kHz / 192
kHz)
ARC (Audio Return Channel)
English
yAn external audio device that supports
SIMPLINK and ARC must be connected
using HDMI/DVI IN 1 (ARC) port.
yWhen connected with a high-speed HDMI
cable, the external audio device that
supports ARC outputs optical SPDIF without
additional optical audio cable and supports
the SIMPLINK function.
Deutsch
yEin externes Audiogerät, das SIMPLINK und
ARC unterstützt, muss über den HDMI/DVI
IN 1 (ARC) angeschlossen werden.
yWenn der Anschluss mit einem High-Speed-
HDMI-Kabel erfolgt, gibt das externe Audi-
ogerät, das ARC unterstützt, SPDIF ohne
zusätzliches optisches Audiokabel aus und
unterstützt die SIMPLINK-Funktion.
Français
yUn périphérique audio externe qui prend en
charge les technologies SIMPLINK et ARC
doit être connecté au port HDMI/DVI IN 1
(ARC).
ySi vous reliez un câble HDMI haut débit,
le périphérique audio externe qui prend en
charge les sorties ARC, prend également en
charge la sortie optique SPDIF sans câble
audio optique supplémentaire, ainsi que la
fonction SIMPLINK.
Italiano
yPer il collegamento di un dispositivo
audio esterno che supporta le funzionalità
SIMPLINK e ARC, usare la porta HDMI/DVI
IN 1 (ARC).
ySe si effettua il collegamento con un cavo
HDMI ad alta velocità, il dispositivo audio
esterno che supporta ARC trasmette
il segnale SPDIF senza il cavo ottico
aggiuntivo e supporta la funzione SIMPLINK.

A-13
MAKING CONNECTIONS
Español
yHay que conectar un dispositivo de audio
externo que admita SIMPLINK y ARC
utilizando el puerto HDMI/DVI IN 1 (ARC).
yCuando esté conectado mediante un cable
HDMI de alta velocidad, el dispositivo de
audio externo que admite ARC emite el SPDIF
óptico sin necesidad de un cable óptico de
audio adicional y admite la función SIMPLINK.
Português
yÉ necessário ligar um dispositivo de áudio
externo que suporte SIMPLINK e ARC
utilizando a porta HDMI/DVI IN 1 (ARC).
yQuando ligado a um cabo HDMI de alta
velocidade, o aparelho de áudio externo que
suporta ARC transmite SPDIF óptica sem
um cabo de áudio óptico adicional e suporta
a função SIMPLINK.
Nederlands
yEen extern audioapparaat dat ondersteuning
biedt voor SIMPLINK en ARC, moet op de
HDMI/DVI IN 1 (ARC) worden aangesloten.
yBij aansluiting met een High Speed HDMI-
kabel zorgt het externe audioapparaat met
ARC-ondersteuning ervoor dat optische
SPDIF wordt uitgevoerd zonder extra
optische audiokabel, en ondersteunt dit
apparaat de SIMPLINK-functie.

y


HDMI/DVI IN 1 (ARC).
y





y
SIMPLINK in ARC, mora biti povezana z
vhodnimi vrati HDMI/DVI IN 1 (ARC).
y



podpira funkcijo SIMPLINK.
DVI to HDMI Connection
IN
AV2
( Audioin)
DVI OUT
AUDIO OUT
DVD / Blu-Ray / HD Cable Box / PC
(*Not Provided)
English
Transmits the digital video signal from an external
device to the TV. Connect the external device and
the TV with the DVI-HDMI cable as shown. To
transmit an audio signal, connect an audio cable.
Choose any HDMI input port to connect. It does
not matter which port you use.
NOTE
yDepending on the graphics card, DOS mode
may not work if a HDMI to DVI Cable is in use.
yWhen using the DVI/HDMI cable, single link
is supported.

A-14 MAKING CONNECTIONS
Deutsch
Überträgt digitale Videosignale von einem
externen Gerät an das TV-Gerät. Verbinden Sie
das externe Gerät, wie in der folgenden Abbildung
gezeigt, mithilfe des DVI-HDMI-Kabels mit dem
TV-Gerät. Schließen Sie ein Audiokabel an, um ein
Audiosignal zu übertragen.
Wählen Sie zum Anschließen einen beliebigen HDMI-
Eingang. Es ist egal, welchen Port Sie wählen.
HINWEIS
yAbhängig von der Grafikkarte funktioniert
der DOS-Modus bei Einsatz eines HDMI-zu-
DVI-Kabels möglicherweise nicht.
yBei Verwendung des HDMI/DVI-Kabels wird
nur eine einfache Verbindung unterstützt.
Français
Permet de transmettre les signaux vidéo d’un
périphérique externe vers la TV. Connectez le
périphérique externe et la TV avec le câble DVI-
HDMI comme indiqué sur l’illustration suivante. Pour
émettre un signal audio, raccordez un câble audio.
Choisissez un port d’entrée HDMI pour établir la
connexion. Peu importe le port que vous utilisez.
REMARQUE
ySelon la carte graphique, le mode DOS peut
ne pas fonctionner si vous utilisez un câble
pour établir la connexion HDMI-DVI.
yLors de l’utilisation du câble HDMI/DVI, seule
une liaison unique peut être prise en charge.
Italiano
Il segnale digitale video viene trasmesso da
un dispositivo esterno al televisore. Collegare
il dispositivo esterno e il televisore mediante il
cavo DVI-HDMI come mostrato nell’illustrazione
di seguito. Per trasmettere un segnale audio,
collegare un cavo audio.
Scegliere una porta di ingresso HDMI per il
collegamento. La scelta della porta è libera.
NOTA
yA seconda della scheda grafica in uso, la
modalità DOS potrebbe non funzionare se si
utilizza un cavo da HDMI a DVI.
yQuando si utilizza il cavo HDMI/DVI, è
supportata solo l’interfaccia Single link.
Español
Transmite la señal de vídeo digital de un dispositivo
externo a la TV. Use el cable DVI-HDMI para
conectar el dispositivo externo a la TV, tal y como se
muestra en la siguiente ilustración. Para transmitir
una señal de audio, conecte un cable de audio.
Seleccione un puerto de entrada HDMI. El puerto
utilizado es irrelevante.
NOTA
yEn función de la tarjeta gráfica, puede
que no funcione el modo DOS si se está
utilizando un cable de HDMI a DVI.
ySi se utiliza un cable HDMI/DVI, solo se
admite un enlace.
Português
Transmite o sinal digital de vídeo de um dispositivo
externo para a TV. Ligue o dispositivo externo à
TV com o cabo DVI-HDMI, conforme demonstrado
na seguinte ilustração. Para transmitir um sinal de
áudio, ligue um cabo de áudio.
Escolha qualquer porta de entrada HDMI para
ligar. Pode utilizar qualquer porta.
NOTA
yDependendo da placa gráfica, o modo DOS
poderá não funcionar se utilizar um cabo
HDMI para DVI.
yAo utilizar o cabo HDMI/DVI, apenas a
Ligação única é suportada.
Nederlands
U kunt het digitale videosignaal vanaf een extern
apparaat naar de TV zenden. Sluit het externe
apparaat en de TV op elkaar aan met behulp
van de DVI-HDMI-kabel, zoals aangegeven in de
volgende afbeelding. Om het audiosignaal van het
externe apparaat naar de TV te zenden, moet u
een audiokabel aansluiten.
Kies op welke HDMI-ingangspoort u wilt aansluiten.
Het maakt niet uit welke poort u gebruikt.
OPMERKING
yAfhankelijk van de grafische kaart werkt de
DOS-modus mogelijk niet bij het gebruik van
een HDMI/DVI-kabel.
yBij gebruik van de HDMI/DVI-kabel wordt
alleen single link ondersteund.

A-15
MAKING CONNECTIONS











y


y



Prenaša digitalni video signal iz zunanje naprave

s kablom DVI-HDMI, kot je prikazano na naslednji

kabel.
Izberite vhodna vrata HDMI za povezavo. Ni
pomembno, katera vrata uporabite.
OPOMBA
y

HDMI-DVI.
yKo uporabljate kabel HDMI/DVI, je podprta
le ena povezava.
MHL Connection
Mobile phone
(*Not Provided)
MHL passive cable
English

for transmitting digital audiovisual signals from
mobile phones to television sets.
NOTE
yConnect the mobile phone to the HDMI/DVI
IN 4 (MHL) port to view the phone screen on
the TV.
yThe MHL passive cable is needed to
connect the TV and a mobile phone.
yThis only works for the MHL-enabled phone.
ySome applications can be operated by the
remote control.
yFor some mobile phones supporting MHL,
you can control with the magic remote control.
yRemove the MHL passive cable from the TV
when:
- The MHL function is disabled
- Your mobile device is fully charged in
standby mode

A-16 MAKING CONNECTIONS
Deutsch

Schnittstelle, welche audiovisuelle Signale vom
Mobiltelefon an ein TV-Gerät überträgt.
HINWEIS
yVerbinden Sie das Mobiltelefon mit dem
HDMI/DVI IN 4 (MHL)-Anschluss, um
den Bildschirm des Telefons auf dem
Fernsehgerät anzuzeigen.
yDas passive MHL-Kabel dient dazu, das TV-
Gerät mit einem Mobiltelefon zu verbinden.
yDies ist nur bei MHL-fähigen Telefonen
möglich.
yEinige Anwendungen können über die
Fernbedienung gesteuert werden.
yEinige MHL-fähige Mobiltelefone können mit
der Magic-Fernbedienung bedient werden.
yEntfernen Sie das passive MHL-Kabel vom
TV-Gerät, wenn:
- die MHL-Funktion deaktiviert ist
- Ihr Mobilfunkgerät im Standby-Modus
vollständig geladen ist
Français

interface qui permet de transmettre des signaux
audiovisuels numériques depuis des téléphones
portables vers des téléviseurs.
REMARQUE
yConnectez le téléphone portable au port
d’entrée HDMI/DVI IN 4 (MHL) pour afficher
l’écran du téléphone sur le téléviseur.
yLe câble passif MHL sert à connecter la TV
à un téléphone portable.
yCette fonctionnalité est uniquement
disponibles sur les téléphones prenant en
charge la connexion MHL.
yCertaines applications peuvent être utilisées
depuis la télécommande.
yVous pouvez utiliser la télécommande Magic
sur certains téléphones portables prenant
en charge la connexion MHL.
yRetirez le câble passif MHL du téléviseur
uniquement si :
- la fonction MHL est désactivée
- votre périphérique mobile est
complètement chargé et en mode veille ou
Italiano

per la trasmissione di segnali audiovisivi digitali dai
cellulari ai TV.
NOTA
yCollegare il cellulare alla porta HDMI/DVI
IN 4 (MHL) per visualizzare lo schermo del
telefono sul TV.
yÈ necessario un cavo passivo MHL per
collegare il TV a un cellulare.
yQuesta funzione è disponibile soltanto sui
telefoni che supportano l’interfaccia MHL.
yÈ possibile utilizzare alcune applicazioni
tramite il telecomando.
yPer alcuni cellulari che supportano la
tecnologia MHL, è possibile utilizzare il
telecomando magico.
yRimuovere il cavo passivo MHL dal TV
quando:
- The MHL function is disabled
- Il dispositivo mobile è completamente
carico in modalità standby
Español

for transmitting digital audiovisual signals from
mobile phones to television sets.
NOTA
yConecte el teléfono móvil al puerto HDMI/
DVI IN 4 (MHL) para ver la pantalla del
teléfono en la TV.
ySe necesita un cable pasivo MHL para
conectar el televisor y el teléfono móvil.
yEsta función solo está disponible en
teléfonos compatibles con MHL.
yAlgunas aplicaciones se pueden utilizar a
través del mando a distancia.
yDesde algunos teléfonos móviles
compatibles con MHL, se puede controlar el
dispositivo por medio del mando a distancia
Mágico.
yExtraiga el cable pasivo MHL de la TV
cuando:
- la función MHL esté deshabilitada
- su dispositivo móvil esté completamente
cargado y en modo de espera

A-17
MAKING CONNECTIONS
Português

interface para transmissão de sinais audiovisuais
digitais do telemóvel para a televisão.
NOTA
yLigue o telemóvel à porta HDMI/DVI IN 4
(MHL) para visualizar o ecrã do telemóvel
na TV.
yO cabo passivo MHL é necessário para ligar
a TV a um telemóvel.
yFunciona apenas no telemóvel compatível
com MHL.
yÉ possível utilizar algumas aplicações
através do controlo remoto.
yEm alguns telemóveis que suportam MHL, é
possível controlar com o Comando Magic.
yRemova o cabo passivo MHL da TV quando:
- a função MHL está desactivada
- o seu dispositivo móvel está totalmente
carregado no modo de espera
Nederlands

voor het verzenden van digitale audiovisuele
signalen van mobiele telefoons naar televisies.
OPMERKING
ySluit de mobiele telefoon aan op de HDMI/
DVI IN 4 (MHL)-poort om het scherm van de
telefoon op de TV weer te geven.
yDe MHL passieve kabel is nodig om de
TV en een mobiele telefoon met elkaar te
verbinden.
yDit kan alleen met een MHL-telefoon.
ySommige toepassingen kunnen met de
afstandsbediening worden bediend.
yBij sommige mobiele telefoons met MHL
kunt u de Magic-afstandsbediening
gebruiken.
yKoppel de MHL-passieve kabel los van de
TV wanneer:
- de MHL-functie is uitgeschakeld
- uw mobiele apparaat volledig is opgeladen
in standby-modus






y
HDMI/DVI IN 4 (MHL)

y


y

y

y



y







in vizualnih signalov iz mobilnih telefonov v
televizorje.
OPOMBA
y
televizorju, priklopite mobilni telefon v vrata
HDMI/DVI IN 4 (MHL).
yPasivni kabel MHL potrebujete za povezavo
televizorja in mobilnega telefona.
yTo deluje samo pri telefonih s podporo za
MHL.
yNekatere aplikacije lahko upravljate z
daljinskim upravljalnikom.
yPri nekaterih telefonih, ki podpirajo MHL,
lahko predvajanje upravljate z daljinskim
upravljalnikom Magic.
yPasivni kabel MHL odstranite s televizorja, ko:

- je mobilna naprava popolnoma napolnjena


A-18 MAKING CONNECTIONS
Component Connection
(*Not Provided)
IN
COMPONENT
YPB AUDIO
AV2
PR VIDEO
AV2
VIDEO
AUDIO
L R
YELLOW WHITE RED RED BLUE GREEN
WHITE WHITE
RED RED BLUE GREEN
RED RED BLUE GREEN
DVD / Blu-Ray /
HD Cable Box
YELLOW
(Use the composite
video cable provided.)
GREEN
(Use the component
video cable provided.)
English
Transmits analog video and audio signals from an
external device to the TV. Connect the external
device and the TV with a component cable as
shown.
NOTE
yIf cables are not installed correctly, it could
cause this image to display in black and
white or with distorted colours.
Deutsch
Überträgt analoge Video- und Audiosignale von
einem externen Gerät an das TV-Gerät. Verbinden
Sie das externe Gerät, wie in der folgenden
Abbildung gezeigt, mithilfe eines Komponenten-
Kabels mit dem TV-Gerät.
HINWEIS
yWenn Kabel falsch angeschlossen werden, kann
dies dazu führen, dass ein Bild in Schwarz-Weiß
oder in verzerrten Farben erscheint.
Français
Permet de transmettre les signaux audio et vidéo
analogiques d’un périphérique externe vers la
TV. Connectez le périphérique externe et la TV
avec un câble composante comme indiqué sur
l’illustration suivante.
REMARQUE
ySi les câbles sont mal installés, l’image
peut s’afficher en noir et blanc ou avec des
couleurs de mauvaise qualité.
Italiano
Il segnale audio e video analogico viene
trasmesso da un dispositivo esterno al televisore.
Collegare il dispositivo esterno al televisore
usando un cavo component come mostrato nella

NOTA
yL’errato collegamento dei cavi può far sì che
le immagini vengano visualizzate in bianco
e nero o con colori distorti.
Español
Transmite las señales de audio y vídeo analógico
de un dispositivo externo a la TV. Use el cable de
componentes para conectar el dispositivo externo
a la TV, tal como se muestra en la siguiente
ilustración.
NOTA
ySi los cables no se instalan correctamente,
puede que la imagen se visualice en blanco
y negro o con los colores distorsionados.

A-19
MAKING CONNECTIONS
Português
Transmite sinais analógicos de vídeo e áudio
de um dispositivo externo para a TV. Ligue
o dispositivo externo à TV com um cabo de
componente, conforme demonstrado na ilustração.
NOTA
ySe os cabos não forem devidamente instalados,
poderão causar uma exibição de imagem a
preto e branco ou com cor distorcida.
Nederlands
U kunt analoge video- en audiosignalen vanaf
een extern apparaat naar de TV zenden. Sluit
het externe apparaat en de TV op elkaar aan
met behulp van een componentkabel, zoals
aangegeven in de volgende afbeelding.
OPMERKING
yAls kabels onjuist zijn geïnstalleerd, kan het
beeld worden weergegeven in zwart-wit of
met vervormde kleuren.







y





napravo in televizor s komponentnim kablom, kot
je prikazano na naslednji sliki.
OPOMBA
y

barvo.
Composite Connection
IN
COMPONENT
YP B AUDIO
AV2
P R VIDEO
AV2
VIDEO
MONO
( )
AUDIO
L R
VCR / DVD /
Blu-Ray /
HD Cable Box
YELLOW
(Use the composite
video cable provided.)
YELLOW YELLOWYELLOW
WHITE WHITEWHITE RED REDRED
(*Not Provided)
English
Transmits analog video and audio signals from an
external device to the TV. Connect the external
device and the TV with the composite cable as
shown.

A-20 MAKING CONNECTIONS
Headphone Connection
(*Not Provided)
OUT
Ext.Speaker/
H/P
English
Transmits the headphone signal from the TV to
an external device. Connect the external device
and the TV with the headphone as shown.
NOTE
yAUDIO menu items are disabled when
connecting a headphone.
yOptical Digital Audio Out is not available
when connecting a headphone.
y
yMax audio output of headphone: 0.627 mW
to 1.334 mW
yHeadphone jack size: 0.35 cm
Deutsch
Überträgt das Kopfhörersignal vom TV-Gerät an
ein externes Gerät. Verbinden Sie die Kopfhörer,
wie in der folgenden Abbildung gezeigt, mit dem
TV-Gerät.
HINWEIS
yBei angeschlossenem Kopfhörer sind die
AUDIO-Menüpunkte deaktiviert.
yDer optische digitale Audioausgang ist nicht
verfügbar, solange Kopfhörer angeschlossen
sind.
y
yMax. Ausgangsleistung am
Kopfhöreranschluss: 0,627 mW bis 1,334 mW
yKopfhörerbuchsen: 0,35 cm
Deutsch
Überträgt analoge Video- und Audiosignale von
einem externen Gerät an das TV-Gerät. Verbinden
Sie das externe Gerät, wie in der folgenden
Abbildung gezeigt, mithilfe des Composite-Kabels
mit dem TV-Gerät.
Français
Permet de transmettre les signaux audio et vidéo
analogiques d’un périphérique externe vers la TV.
Connectez le périphérique externe et la TV avec
le câble composite comme indiqué sur l’illustration
suivante.
Italiano
Il segnale audio e video analogico viene
trasmesso da un dispositivo esterno al televisore.
Collegare il dispositivo esterno e il televisore
mediante il cavo composite come mostrato
nell’illustrazione di seguito.
Español
Transmite las señales de audio y vídeo analógico
de un dispositivo externo a la TV. Use el cable
compuesto para conectar el dispositivo externo a la
TV, tal como se muestra en la siguiente ilustración.
Português
Transmite sinais analógicos de vídeo e áudio
de um dispositivo externo para a TV. Ligue o
dispositivo externo à TV com o cabo composto,
conforme demonstrado na ilustração.
Nederlands
U kunt analoge video- en audiosignalen vanaf
een extern apparaat naar de TV zenden. Sluit
het externe apparaat en de TV op elkaar aan met
behulp van de composietkabel, zoals aangegeven
in de volgende afbeelding.









napravo in televizor s kompozitnim kablom, kot je
prikazano na naslednji sliki.
