Lite-Puter CX-1204 User manual

ISO 9001 CERTIFIED
Lite-Puter
CX-1204 [EUM-A]
CX-1204
12 Channel DMX Console
【User manual】
Lite-Puter Enterprise Co., Ltd.
website：www.liteputer.com.tw
E-mail: [e-mail]

ISO 9001 CERTIFIED
Lite-Puter
CX-1204 [EUM-A]
1
Index
Chapter 1. CX-1204 Instruction...........................................................................2
1-1 Feature.......................................................................................................2
1-2 Specification...............................................................................................2
1-3 CX-1204 Function....................................................................................3
1-4 CX-1204 Rear Panel................................................................................4
Chapter 2. CX-1204 operation...............................................................................5
2-1 Scene Setting ........................................................................................5
2-2 Scene Recall..........................................................................................5
2-3 CHASE.....................................................................................................6
2-3-1 Internal Chase Setting ( Speed Chase )...........................................6
2-3-2 Audio Chase ....................................................................................7
2-3-3 Fade Chase .....................................................................................7
2-4 BLANK ......................................................................................................7

ISO 9001 CERTIFIED
Lite-Puter
CX-1204 [EUM-A]
2
Chapter 1. CX-1204 Instruction
1-1 Feature
Standard DMX 512 signal control
12 dimming control channel
12 control scene setting
Chaser function:
1.) Channel chase
2.) Scene chase
3.) Fade chase
3.) Speeding control
4.) Chase Function
Flash
Audio input
1-2 Specification
Power supply DC 12V/ 1A
Control signal DMX512 / 1990
Control channel 12 channel
Connector XLR 3-pin(x1), XLR 5-pin(x1),phone jack RJ11(x2)
Audio input Max. input：-10 db 100mV
Weight 2 Kg
Dimension 380(W)*53(H)*186(D) mm

ISO 9001 CERTIFIED
Lite-Puter
CX-1204 [EUM-A]
3
1-3 CX-1204 Function
1 MASTER-VR Master dimming control
2 MASTER Master Flash control
3 SPEED/ AUDIO Audio / speed chase control
4 BLANK Pause
5 SC/CH Scene / Channel control
6 CHASE 1 Recall Chase 1 Mode
7 CHASE 2 Recall Chase 2 Mode
8 CHASE 3 Recall Chase 3 Mode
9 PROG/MEM Scene/ Chase direction control
10 LED Signal display
11 VR-1…VR-12 Setting 1…12 dimming channel
Recall 1…12 Scene
12 Button 1 ~ 12 Channel / Scene setting / FLASH
13 FLASH/FADER Chase Mode FLASH / FADER setting
12
1
11
4
12
3
9
2
7
6
5
10
8

ISO 9001 CERTIFIED
Lite-Puter
CX-1204 [EUM-A]
4

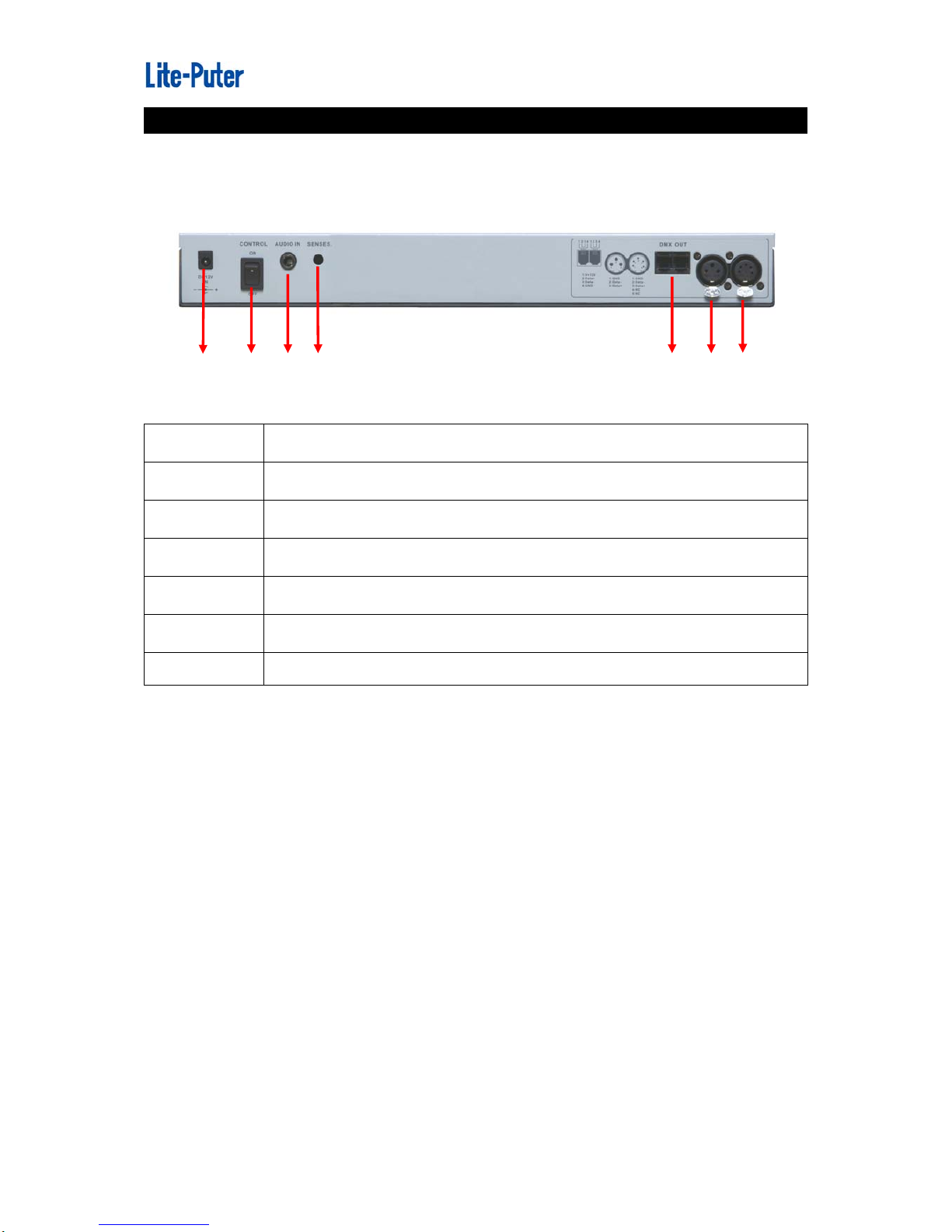

1-4 CX-1204 Rear Panel
13 Power supply: DC 12V / 1A
14 Power switch
15 Audio input: 100mV
16 DMX connector: XLR 5-PIN
17 DMX connector: XLR 3-PIN
18 DMX connector: PHONE JACK (RJ11)
19 Audio sensitivity control
13 15 19 18 17 16 14

ISO 9001 CERTIFIED
Lite-Puter
CX-1204 [EUM-A]
5
Chapter 2. CX-1204 operation
2-1 Scene Setting
STEP-1 press【SC / CH】to select the control channel
LED : off Æin CH mode
LED : on Æin SC mode
STEP-2 move【MASTER-VR】to the top
STEP-3 move【VR-1 … VR-12】to dimming
STEP-4 press【PROG】+【1…12】to confirm and save the selection
2-2 Scene Recall
Refer to 2-1 to set up the dimming value of SC-1…SC-12, use the following
function to recall the scene.
A: 0%…100%VRcontrol
STEP-1 press【SC / CH】key to select【SC】mode. (LED ”on”)
STEP-2 press【VR-1…VR-12】
Ex : to recall SC-2, adjust the【VR-2】, to recall scene 2 by dimming
B: FLASH
STEP-1 press【SC / CH】to select【SC】mode. (LED ”on”)
STEP-2 press【1…12】
EX : to recall SCENE 2, press【2】,and scene 2 switch to 100% full, and release the
key to off the function.
1.) When MASTER-VR in 100%, and the VR-1…VR-12 in 50% of dimming value,
the SCENE total output dimming value will be 50%.
2.) When MASTER-VR in 50 %, and the VR-1…VR-12 in 50% of dimming value,
the SCENE total output dimming value will be 25%.
Select【CH】mode, and move the fader to set the dimming value
press【PROG】+【1~12】to save control scene.

ISO 9001 CERTIFIED
Lite-Puter
CX-1204 [EUM-A]
6
2-3 CHASE
(1) Internal chase setting (SPEED CHASE)
(2) Audio input control (AUDIO)
2-3-1 Internal Chase Setting ( Speed Chase )
2 mode of chase setting:
(1) in【CH】mode : Chase by CH mode
(2) in【SC】mode : Chase by SC mode
【CH】mode
STEP-1 press【SC/CH】,to select the channel. (LED ”off”)
STEP-2 to select the chase. Led : ●on ○off
1. press【CHASE 1】
CH. 1 2 3 4 5 6 7 8 9 10 11 12
STEP 1 ●○○○○○○○○○○○
STEP 2 ○●○○○○○○○○○○
STEP 3 ○○●○○○○○○○○○
STEP 4 ○○○●○○○○○○○○
repeat
2. press【CHASE 2】
CH. 1 2 3 4 5 6 7 8 9 10 11 12
STEP 1 ○○○○●○○○○○○○
STEP 2 ○○○○○●○○○○○○
STEP 3 ○○○○○○●○○○○○
STEP 4 ○○○○○○○●○○○○
repeat
3. press【CHASE 3】
CH. 1 2 3 4 5 6 7 8 9 10 11 12
STEP 1 ○○○○○○○○●○○○
STEP 2 ○○○○○○○○○●○○
STEP 3 ○○○○○○○○○○●○
STEP 4 ○○○○○○○○○○○●
Repeat
STEP-3 move【SPEED-VR】to adjust the speeding of chase
STEP-4 press【PROG】to change the chase direction

ISO 9001 CERTIFIED
Lite-Puter
CX-1204 [EUM-A]
7
【SC】mode
STEP-1 press【SC/CH】, to select the SC mode
STEP-2 to select
STEP-3 move【VR-1…VR-12】
Select【CHASE 1】
move【VR-1…VR-4】, ”SC-1…SC-4” to execute ”Chase” mode
move【VR-5…VR-12】, ”SC-5…SC-12” to execute ”Dimming” mode
Select【CHASE 2】
move【VR-1…VR-4】, ”SC-1…SC-4” to execute ”Dimming” mode
move【VR-5…VR-8】, ”SC-5…SC-8” to execute ”Chase” mode
move【VR-9…VR-12】, ”SC-9…SC-12” to execute ”Dimming” mode
select【CHASE 3】
move【VR-1…VR-8】, ”SC-1…SC-4” to execute ”Dimming” mode
move【VR-9…VR-12】, ”SC-9…SC-12” to execute ” Chase” mode
The dimming value control by MASTER-VR for above chase setting,
(please refer 2-1 / STEP-2)
STEP-4 move【SPEED-VR】to adjust the speeding of chase
STEP-5 press【PROG】to change the chase direction
2-3-2 Audio Chase
STEP-1 move【SPEED-VR】to the bottom which appointed to audio.
2-3-3 Fade Chase
STEP-1：press【SPEED】to fade chase. (led of key ”on”)
2-4 BLANK
press【BLANK】for pause, and press once again back to the normal mode.
press【CHASE 1】：to execute the SC-1…SC-4 chase.
press【CHASE 2】：to execute the SC-5…SC-8 chase.
press【CHASE 3】：to execute the SC-9…SC-12 chase.

ISO 9001 CERTIFIED
Lite-Puter
CX-1204 [EUM-A]
8
目錄
第一章 CX-1204 介紹 ................................................................................................9
1-1 特 點 ................................................................................................................................ 9
1-2 規 格 ................................................................................................................................ 9
1-3 CX-1204 操作面板功能簡介 ....................................................................................... 10
1-4 CX-1204 後背板功能簡介 ........................................................................................... 11
第二章 CX-1204 操作說明 .......................................................................................12
2-1 場 景 (SCENE)的 設 定 ............................................................................................. 12
2-2 場 景 (SCENE)的 呼 叫 ............................................................................................. 12
2-3 跳 機 (CHASE) ............................................................................................................ 13
2-3-1 內定跳機 ( Speed Chase ) ................................................................................ 13
2-3-2 音控跳機 (Audio Chase) .................................................................................. 14
2-3-3 FADE 跳機 ......................................................................................................... 14
2-4 暫 停 輸 出 (BLANK) ............................................................................................... 14

ISO 9001 CERTIFIED
Lite-Puter
CX-1204 [EUM-A]
9
第一章 CX-1204 介紹
1-1 特點
標準 DMX512 控制信號
可控制 12 個可調光的迴路
可設定 12 組可調光的場景
跳機功能：
1. 迴路跳機
2. 場景跳機
3. FADE 跳機
3. 可調整跳機速度
4. 可轉換跳機方向
可即時使某一迴路全亮(FLASH)
可接音樂訊號作同步控制
1-2 規格
電源供應 DC 12V/ 1A
調光數位訊號/輸出 DMX512 / 1990
數位訊號輸出迴路數 12 迴路
數位訊號連接頭 XLR 3-pin(x1), XLR 5-pin(x1),phone jack RJ11(x2)
音控訊號輸入 外部輸入最大值：-10 db 100mV
重量 2 Kg
外觀尺寸 380(W)*53(H)*186(D) mm

ISO 9001 CERTIFIED
Lite-Puter
CX-1204 [EUM-A]
10
1-3 CX-1204 操作面板功能簡介
1 MASTER-VR 總迴路調光 VR
2 MASTER 總迴路調光 按鍵
3 SPEED/ AUDIO 跳機速度 / 音控 VR
4 BLANK 暫停輸出
5 SC/CH 場景 / 迴路 選擇鍵
6 CHASE 1 跳機模式 1 選擇鍵
7 CHASE 2 跳機模式 2 選擇鍵
8 CHASE 3 跳機模式 3 選擇鍵
9 PROG/MEM 場景設定/ 跳機方向 選擇鍵 (前進/後退)
10 LED 信號顯示
11 VR-1…VR-12 設定 1…12 迴路的調光值 VR
呼叫 1…12 場景的調光值 VR
12 Button 1 ~ 12 場景設定 / FLASH 功能 選擇鍵
13 FLASH/FADER 跳機 FLASH/FADER 設定 選擇鍵
12
1
11
4
12
3
9
2
7
6
5
10
8

ISO 9001 CERTIFIED
Lite-Puter
CX-1204 [EUM-A]
11
1-4 CX-1204 後背板功能簡介
13 電源輸入：DC 12V / 1A ( 內正外負 )
14 電源開關
15 音控訊號輸入：外部聲音輸入：100mV
16 DMX 信號輸出連接頭：XLR 5-PIN
17 DMX 信號輸出連接頭：XLR 3-PIN
18 DMX 信號輸出連接頭：PHONE JACK RJ11
19 音控靈敏度調整鈕
13 15 19 18 17 16 14

ISO 9001 CERTIFIED
Lite-Puter
CX-1204 [EUM-A]
12
第二章 CX-1204 操作說明
2-1 場景(SCENE)的設定
STEP-1：按下【SC / CH】，選擇至 CH 的模式下。
LED：不亮 Æ進入 CH 的模式
LED：亮紅燈 Æ進入 SC 的模式
STEP-2：將【MASTER-VR】推至最頂端。
STEP-3：推動【VR-1 … VR-12】設定 1…12 迴路的調光值。
STEP-4：確認此 SCENE 的迴路調光值正確無誤後，同時按下【PROG】+【1…12】。
假設我們要設定第 1組SCENE，即可同時按下【PROG】+【1】，則第 1組SCENE
的資料將會被儲存；依上述的方法以此類推，則可繼續設定 SC-2…SC-12 的調光記憶。
2-2 場景(SCENE)的呼叫
依2-1 的方法，設定好場景 SC-1…SC-12 後，可依以下 2種方式呼叫出設定好的場景。
方法 一：以 0%…100% 的“調光” 方式輸出：
STEP-1：按下【SC / CH】，選擇進入【SC】的模式。(LED”亮紅燈”)
STEP-2：按下【VR-1…VR-12】
假設要呼叫 SC-2 時，推動【VR-2】，則 SC-2 將以調光的方式呈現出來。
方法 二：以 “FLASH” 方式輸出：
STEP-1：按下【SC / CH】，選擇進入【SC】的模式。(LED”亮紅燈”)
STEP-2：按下【1…12】。
假設要呼叫 SCENE 2 時，則按下【2】，則 SC-2 將以 100%全亮輸出，放開即不輸出。
1.) 當 MASTER-VR 推到最頂端(100%)時，VR-1…VR-12 推到 50%，
則 SCENE 的總輸出迴路亮度為 50%，以此類推…
2.) 當 MASTER-VR 推到最頂端( 50%)時，VR-1…VR-12 推到 50%，
則 SCENE 的總輸出迴路亮度為 25%，以此類推…
首先要先進入【CH】的模式下，設定各個迴路的亮度值後，
按下【PROG】+【1~12】，即可將 SCENE 的資料儲存起來。

ISO 9001 CERTIFIED
Lite-Puter
CX-1204 [EUM-A]
13
2-3 跳機(CHASE)
(3)內定跳機 (Speed Chase)
(4)外接音樂訊號作同步控制 (AUDIO)
2-3-1 內定跳機 ( Speed Chase )
跳機的模式有二：
(1) 在【CH】的模式下：以 CH 為單位元的跳機方式。
(2) 在【SC】的模式下：以 SC 為單位元的跳機方式。
在【CH】的模式下
STEP-1：按下【SC/CH】，選擇 CH 的模式。(LED 燈呈現”不亮”)
STEP-2：確定跳機方式。跳機方式有三： 圖形表示 ●燈亮 ○燈滅
4. 按下【CHASE 1】：跳機方式如下
CH. 1 2 3 4 5 6 7 8 9 10 11 12
STEP 1 ●○○○○○○○○○○○
STEP 2 ○●○○○○○○○○○○
STEP 3 ○○●○○○○○○○○○
STEP 4 ○○○●○○○○○○○○
依序循環…
5. 按下【CHASE 2】：跳機方式如下
CH. 1 2 3 4 5 6 7 8 9 10 11 12
STEP 1 ○○○○●○○○○○○○
STEP 2 ○○○○○●○○○○○○
STEP 3 ○○○○○○●○○○○○
STEP 4 ○○○○○○○●○○○○
依序循環…
6. 按下【CHASE 3】：跳機方式如下
CH. 1 2 3 4 5 6 7 8 9 10 11 12
STEP 1 ○○○○○○○○●○○○
STEP 2 ○○○○○○○○○●○○
STEP 3 ○○○○○○○○○○●○
STEP 4 ○○○○○○○○○○○●
依序循環…
STEP-3：推動【SPEED-VR】，決定跳機速度。
STEP-4：按下【PROG】，決定跳機方向。

ISO 9001 CERTIFIED
Lite-Puter
CX-1204 [EUM-A]
14
在【SC】的模式下：
STEP-1：按下【SC/CH】，選擇 SC 的模式。
STEP-2：確定要執行那一組跳機。
STEP-3：推動【VR-1…VR-12】。
當按下【CHASE 1】時
推動【 VR-1…VR-4 】SC-1…SC-4 執行 ”跳機 ” 模式
推動【 VR-5…VR-12】SC-5…SC-12 執行 ”背景光” 模式
當按下【CHASE 2】時
推動【 VR-1…VR-4 】SC-1…SC-4 執行 ”背景光” 模式
推動【 VR-5…VR-8 】SC-5…SC-8 執行 ”跳機 ” 模式
推動【 VR-9…VR-12】SC-9…SC-12 執行 ”背景光” 模式
當按下【CHASE 3】時
推動【 VR-1…VR-8 】SC-1…SC-8 執行 ”背景光” 模式
推動【 VR-9…VR-12】SC-9…SC-12 執行 ”跳機 ” 模式
以上跳機與背景光的亮度受控於 MASTER-VR 的控制。(請參考 2-1 的STEP-2)
STEP-4：推動【SPEED-VR】，決定跳機速度。
STEP-5：按下【PROG】，決定跳機方向。
2-3-2 音控跳機 (Audio Chase)
STEP-1：推動【SPEED-VR】到最底端，即進入音控控制。
此時接受音樂控制訊號。內藏式麥克風，另外可以接獲 Line 信號輸入 ( 100mV)
STEP-2：其他設定方式同 2-3-1 節所述。
2-3-3 FADE跳機
STEP-1：按下【SPEED】，(按鍵”亮紅燈”)，跳機迴路呈現 FADE 的顯示狀態。
2-4 暫停輸出 (BLANK)
按下【BLANK】，即可暫停輸出，再按一次即可恢復原來的輸出狀態。
按下【CHASE 1】：執行 SC-1…SC-4 的迴路跳機
按下【CHASE 2】：執行 SC-5…SC-8 的迴路跳機
按下【CHASE 3】：執行 SC-9…SC-12 的迴路跳機
