Loewe 5.65 User manual

Loewe bild 5 oled

bild 5.65 oled

bild 5.55 oled

Betriebsanleitung 2

Operating manual 2

Mode d’emploi 2

Manuale d’uso 2

Manual de instrucciones 2

Gebruiksaanwijzing 2

Driftsvejledning 2

Bruksanvisning 2

Käyttöohje 2

Bruksanvisning 2

3679900

36799003_OM2_bild_5_55-65_OLED_6_00_ML_Buch.indb 1

3679900_OM2_bild_5_55-65_OLED_6_00_ML_Buch.indb 1

21.05.2019 07:44:24

Loewe bild 5 oled

Betriebsanleitung 2

deutsch

Einleitung

Vielen Dank, dass Sie sich für Loewe entschieden haben und uns Ihr Vertrauen entgegenbringen.

Mit Loewe haben Sie sich nicht einfach nur für einen modernen und technisch innovativen Fernseher entschieden, sondern für zeitloses

Design, gestochen scharfe Bildqualität, brillanten Klang bei Film- und Musikgenuss sowie intuitive Bedienung mit der Loewe Fernbedienung,

dem Smartphone oder Tablet. Kurz: Loewe steht für perfektes Home Entertainment.

Wir wünschen Ihnen viel Freude mit Premium Home Entertainment von Loewe und freuen uns, Sie als Kunden begrüßen zu dürfen.

Im Interesse einer sicheren und langfristig störungsfreien Benutzung des Gerätes lesen Sie bitte vor der Inbetriebnahme des TV-Gerätes auf

der nächsten Seite das Kapitel Sicherheitshinweise/Warnung.

Inhalt

Einleitung............................................................................................... 2

Lieferumfang......................................................................................... 2

Dokumentation..................................................................................... 2

Position des Typenschildes.................................................................. 2

Sicherheitshinweise/Warnung............................................................ 3

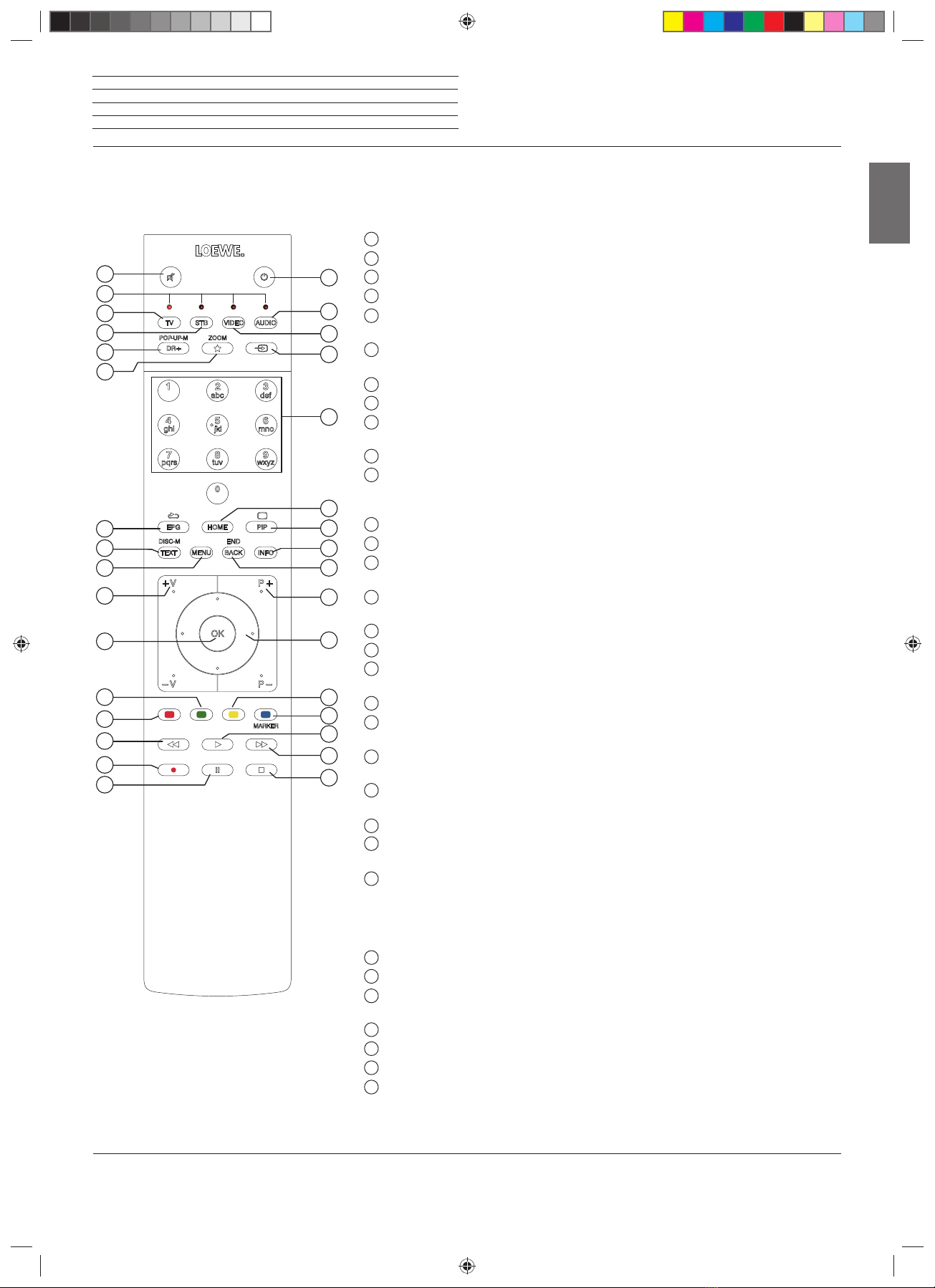

Belegung der Fernbedienungstasten.................................................. 5

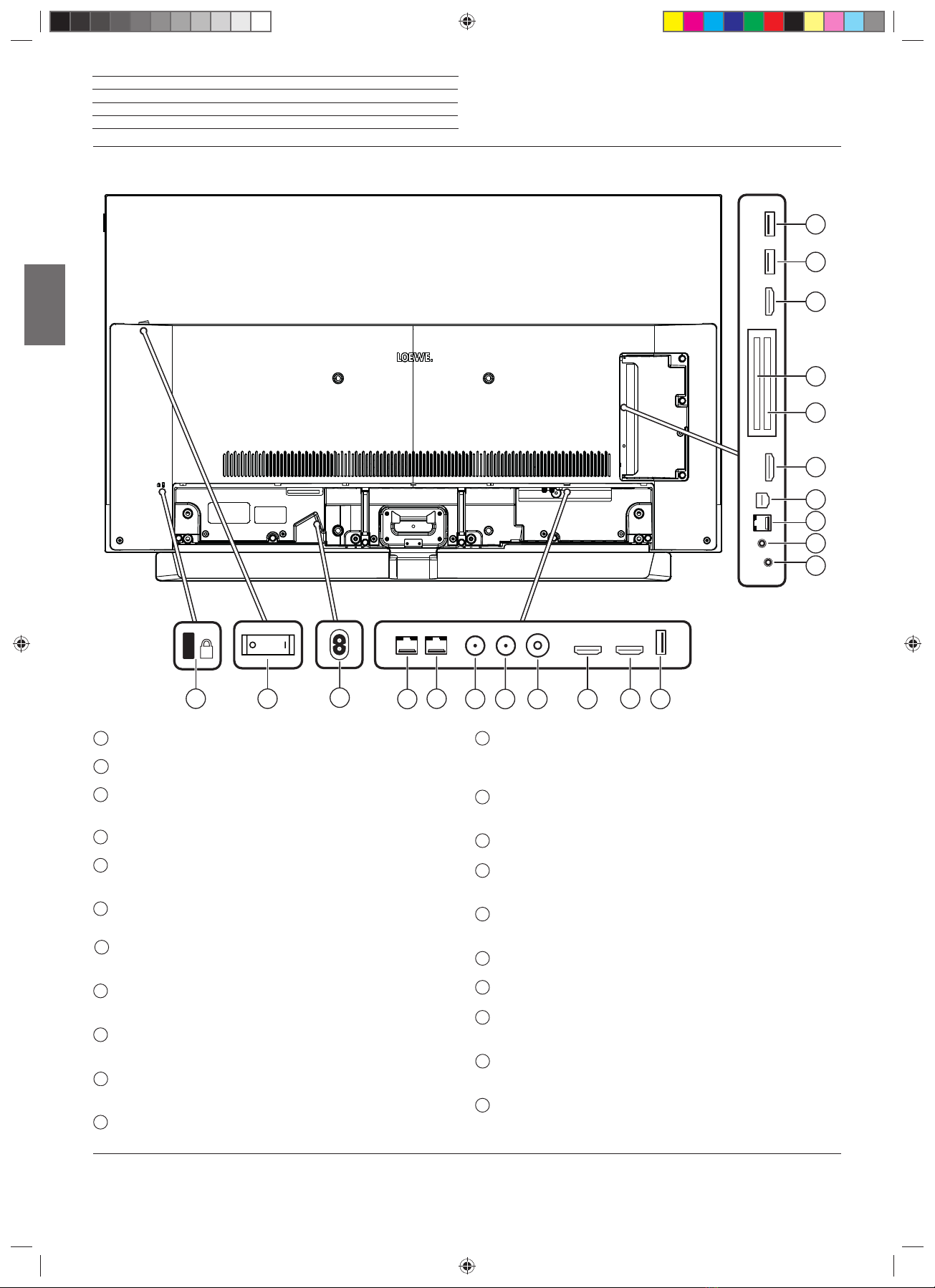

Anschlüsse Geräterückseite................................................................ 6

Technische Daten ................................................................................. 7

Umwelt .................................................................................................. 8

Entsorgung............................................................................................ 8

Lizenzen ................................................................................................ 8

Technische Hinweise ............................................................................ 9

Mögliche Aufstelloptionen ................................................................... 9

Konformität/Herstellererklärung ........................................................ 9

Impressum............................................................................................ 9



Einleitung



Dokumentation

Dieser Teil der Betriebsanleitung beinhaltet wesentliche Grundinfor-

mationen. Die Inbetriebnahme und Einrichtung des Gerätes erfolgt

über die intuitive Bedienführung nach dem erstmaligen Einschalten

des Gerätes.

Ein ausführliches Benutzerhandbuch, das die Funktionen und Features

Ihres neuen Loewe Gerätes beschreibt, können Sie in elektronischer

Form über die Loewe Webseite herunterladen.

Das Benutzerhandbuch wird regelmäßig aktualisiert.

Sie finden das ausführliche Benutzerhandbuch unter

https://my.loewe.tv/manuals/bild

Einfach den QR-Code scannen.

Besuchen Sie unsere Homepage unter:

www.loewe.tv/de/support

Dort finden Sie auch die FAQs - Häufig gestellte Fragen.

Das offizielle Loewe Forum:

www.loewe-friends.de

Das Customer Care Center erreichen Sie telefonisch unter:

09261 99-500 (Mo bis Fr: 09:00 - 17:00 Uhr)

Position des Typenschildes

Aufkleber mit Modellnummer und Betriebsspannung befinden sich

auf der Rückseite des TV-Gerätes oder auf der Verpackung.

Lieferumfang

TV-Gerät

Betriebsanleitung 1

Rotation Unit (nur bei set Variante)

Table Stand Grundplatte (nur bei set Variante)

Welcome Box:

Fernbedienung assist mit zwei Alkali-Batterien Typ AAA

Netzkabel

Betriebsanleitung 2 (diese Anleitung)

Montageanleitung Table Stand (nur bei set Variante)

Klettkabelbinder

Schrauben für Aufstelloption (nur bei set Variante)

Werkzeugset zur Montage der Aufstelloption

_OM2_bild_5_55-65_OLED_6_00_ML_Buch.indb 2

21.05.2019 07:44:29

Loewe bild 5 oled

Betriebsanleitung 2

deutsch



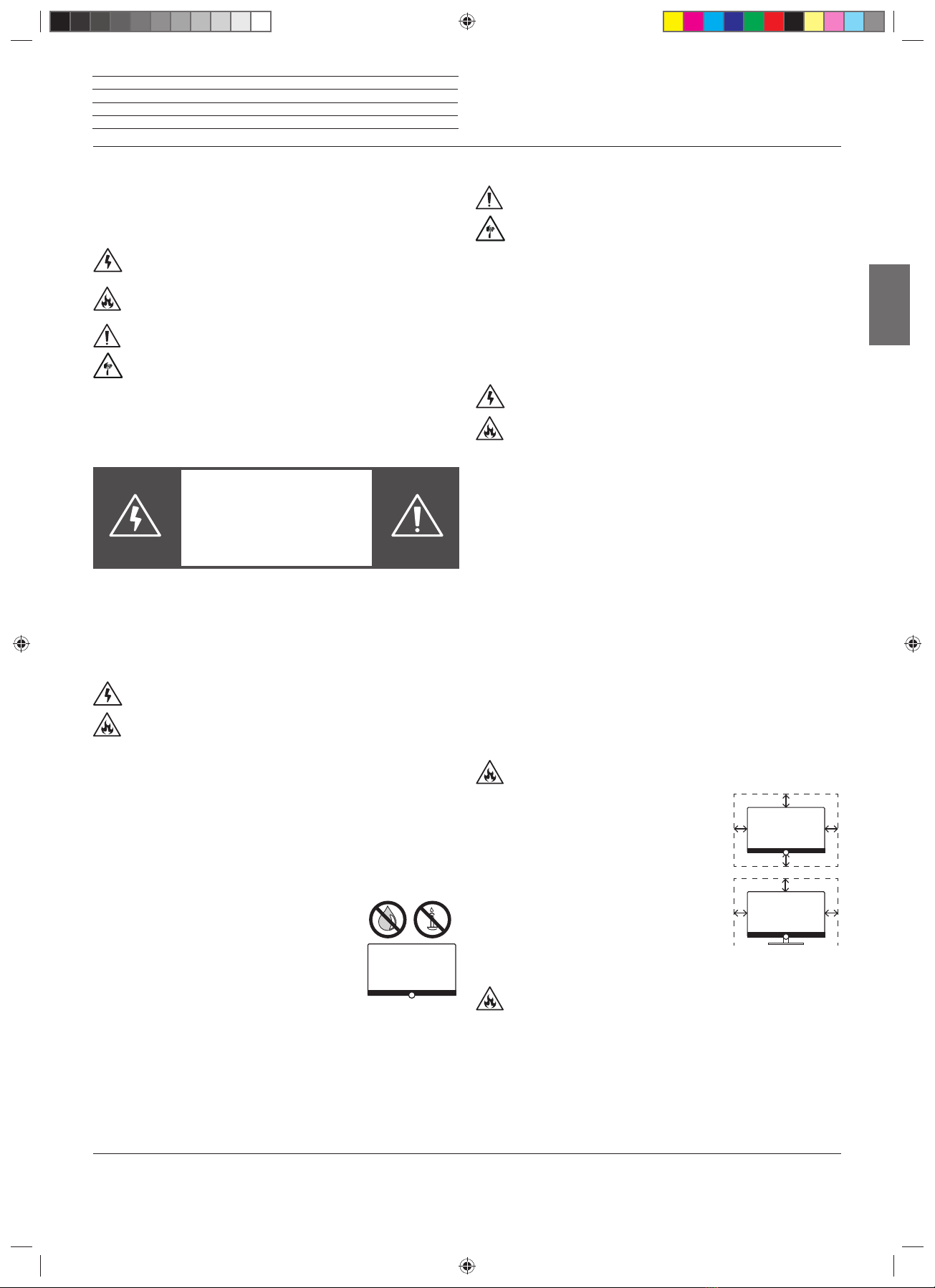

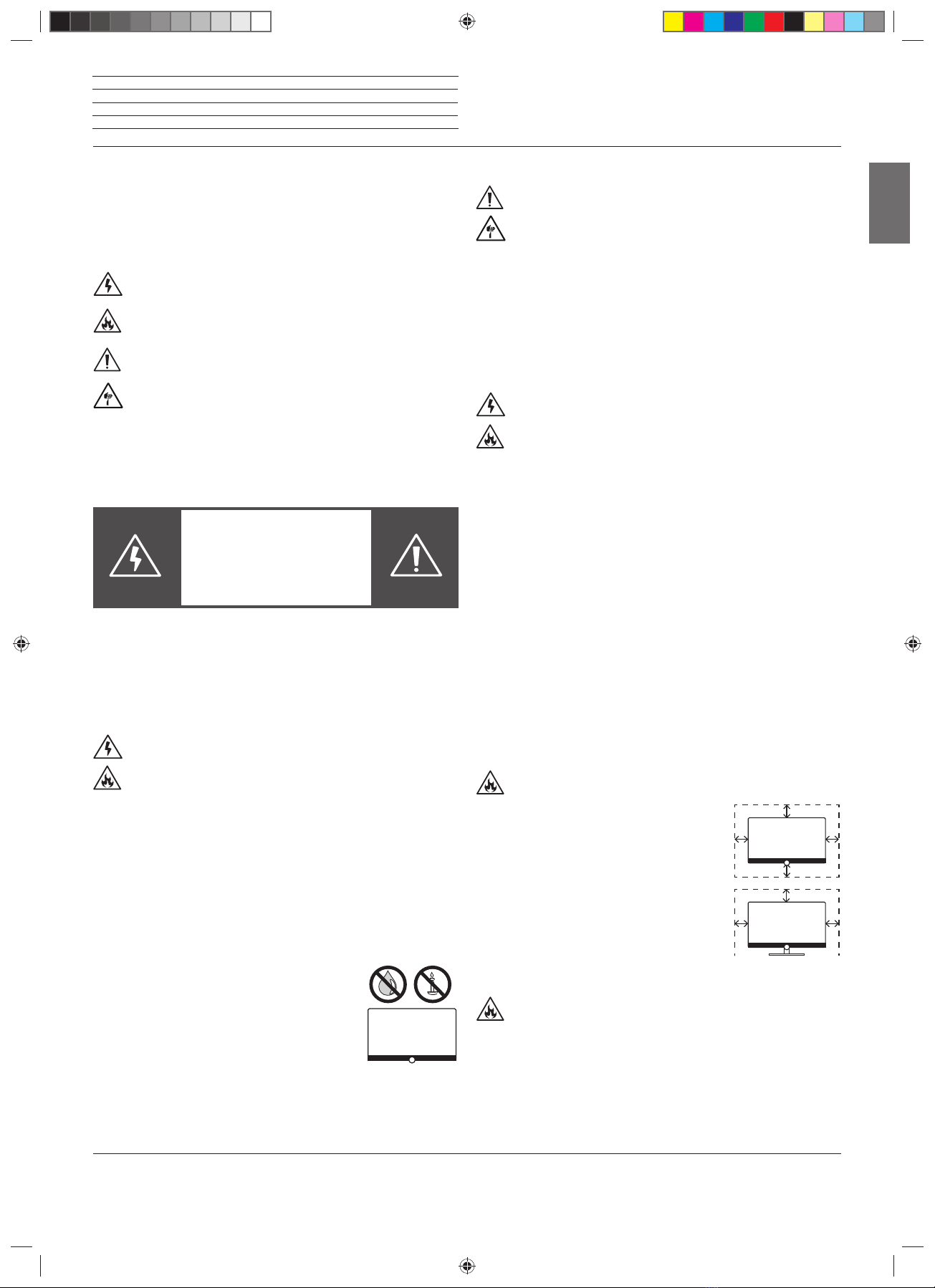

Sicherheitshinweise/Warnung

Zu Ihrer eigenen Sicherheit und um unnötigen Schaden von Ihrem

Gerät abzuwenden, lesen und beachten Sie bitte die nachfolgenden

Sicherheitshinweise.

Legende

Dieses Symbol weist auf Risiken durch hohe elektrische Span-

nungen hin.

Dieses Symbol weist auf Gefahren durch Brandbildung hin.

Dieses Symbol macht den Benutzer auf sonstige, näher spezi-

fizierte Risiken aufmerksam.

Dieses Symbol weist auf Gefahren durch scharfe Kanten hin.

Geräterückwand nicht entfernen

Warnung: Beim Öffnen oder Entfernen der Geräterückwand besteht

die Gefahr eines Stromschlages und damit das Risiko schwerer

Verletzungen durch hohe elektrische Spannungen.

Öffnen Sie keinesfalls selbstständig die Geräterückwand. Überlassen

Sie Reparatur- und Service-Arbeiten an Ihrem TV-Gerät ausschließlich

autorisierten Fernsehtechnikern.

Wenden Sie sich an Ihren Fachhändler oder unseren Kundendienst.

Bestimmungsgemäßer Gebrauch und Umgebungsbedingungen

Dieses TV-Gerät ist ausschließlich für den Empfang und die

Wiedergabe von Bild- und Tonsignalen bestimmt.

Das TV-Gerät ist für trockene Räume (Wohn- u. Büroräume)

konzipiert. Es darf nicht in Räumen mit hoher Luftfeuchtigkeit

(z.B. Bad, Sauna) oder im Freien betrieben werden.

Achten Sie bei der Benutzung des Gerätes darauf, dass es vor

Feuchtigkeit (Tropf- und Spritzwasser oder Betauung) ge-

schützt ist.

Hohe Feuchtigkeit und Staubkonzentrationen führen zu Kriech-

strömen im Gerät. Dies kann zu Verletzungsgefahr und Gerä-

teschäden durch Spannungen oder einem Brand führen.

Haben Sie das Gerät aus der Kälte in eine warme Umgebung

gebracht, lassen Sie es wegen der möglichen Bildung von

Kondensfeuchtigkeit ca. eine Stunde ausgeschaltet stehen.

Stellen Sie keine mit Flüssigkeit gefüllten

Gegenständeauf das Gerät. Schützen Sie das

Gerät generell vor Tropf- und Spritzwasser.

Kerzen und andere offene Flammen müssen

zu jederZeit vom Gerätferngehalten werden,

um das Ausbreiten von Feuer zu verhindern.

Die verbauten Gerätematerialien entspre-

chen den gesetzlichen Bestimmungen. Eine Migration von

Stoffen ist aber nicht auszuschließen. Bitte vermeiden Sie

daher den dauerhaften direkten Kontakt mit Lebensmitteln.

WARNUNG

STROMSCHLAGGEFAHR –

NICHT ÖFFNEN

Transportieren

Unsachgemäße Handhabung beim Transport kann zu Schäden

am Display und Verletzungsrisiken führen.

Der Bildschirm besteht aus Glas bzw. Kunststoff und kann bei

unsachgemäßer Behandlung zerbrechen.

Mindestens zwei Personen werden benötigt, um das Gerät zu

transportieren. Transportieren Sie das Gerät nur in senkrech-

ter Stellung.

Es darf während des Transportes kein Druck auf das Glas bzw.

den Kunststoff ausgeübt werden.

Die korrekte Handhabung beim Auspacken des Gerätes aus

der Verpackung ist in Betriebsanleitung 1 dargestellt.

Netzkabel/Stromversorgung

Ziehen Sie den Netzstecker unverzüglich aus der Netzsteck-

dose, falls Sie irgendetwas Ungewöhnliches feststellen.

Falsche Spannungen können das Gerät beschädigen.

Dieses Gerät darf nur an ein Stromversorgungsnetz mit der

auf dem Typenschild angegebenen Spannung und Frequenz

mittels beigefügtem Netzkabel angeschlossen werden.

Der Netzstecker des TV-Gerätes muss leicht erreichbar sein,

damit das Gerät jederzeit vom Netz getrennt werden kann.

Wenn Sie den Netzstecker abziehen, nicht am Kabel ziehen,

sondern am Steckergehäuse. Die Kabel im Netzstecker könnten

beschädigtwerdenund beimWiedereinsteckeneinen Kurzschluss

verursachen.

Ein Netzkabel mit beschädigter Isolation kann zu Stromschlä-

gen führen und stellt eine Brandgefahr dar. Verwenden Sie

keinesfalls ein beschädigtes Netzkabel.

Verlegen Sie das Netzkabel so, dass es nicht beschädigt werden

kann. Treten Sie nicht auf das Netzkabel.

Das Netzkabel darf nicht geknickt oder über scharfe Kanten

verlegt werden.

Wenn Sie zum Anschluss des TV-Gerätes eine ortsveränderliche

Mehrfachsteckdose verwenden, dürfen nicht mehrere Mehrfach-

steckdosen hintereinander gesteckt (kaskadiert) werden.

Luftzirkulation und hohe Temperaturen

Wie jedes elektronische Gerät, benötigt Ihr TV-Gerät Luft zur

Kühlung. Wird die Luftzirkulation behindert, kann es zu Bränden

kommen.

Die Lüftungsschlitze an der Geräte-

rückwand müssen daher stets frei blei-

ben. Das Gerät bitte nicht abdecken.

Wandmontage: Lassen Sie seitlich, oben

und unten mindestens je 10 cm freien

Raum um das Gerät.

Tisch-/Standfuß: Lassen Sie seitlich und

oben mindestens je 10 cm freien Raum

um das Gerät.

Fremdkörper

Fremdkörper im Geräteinneren können zu Kurzschlüssen und

Bränden führen.

Verletzungs- und Beschädigungsgefahr besteht.

Vermeiden Sie daher, dass Metallteile, Nadeln, Büroklammern,

Flüssigkeiten, Wachs oder Ähnliches durch die Lüftungsschlit-

ze der Rückwand ins Geräteinnere gelangen.

Sollte doch einmal etwas ins Geräteinnere gelangen, sofort den

Netzstecker des Gerätes abziehen und zur Überprüfung den

Kundendienst verständigen.

36799003_OM2_bild_5_55-65_OLED_6_00_ML_Buch.indb 3

21.05.2019 07:44:29

Loewe bild 5 oled

Betriebsanleitung 2

deutsch



Sicherheitshinweise/Warnung



Aufstellung

Eine falsche oder falsch montierte Aufstelloption birgt Unfallge-

fahren. Durch umkippende oder herunterfallende Geräte kann

es zu Verletzungen und Schäden kommen.

Loewe TV-Geräte sind spezifiziert für Loewe Zubehör. Wir

empfehlen ausdrücklich die Verwendung von original Loewe

Aufstelloptionen.

Verwenden Sie keine Aufstelloptionen, die nicht für Ihr TV-Gerät

freigegeben sind!

Beachten Sie die Hinweise bzgl. der Montage bei den verschie-

denen Aufstelllösungen! Eine entsprechende Dokumentation

ist jedem Loewe Produkt beigelegt.

Überprüfen Sie vor dem Aufstellen des Gerätes, ob der finale

Standort hinsichtlich Oberfläche (Druckempfindlichkeit) und

Stabilität (Statik) für die Belastung durch das Gerät ausgelegt

ist! Dies gilt insbesondere für hochglanzlackierte Oberflächen

und Oberflächen aus Echtholz, Echtholzfurnier und Kunststoff.

Stellen Sie das TV-Gerät mit Tisch- oder Standfuß nur auf eine

ebene, standfeste, waagrechte Unterlage! Das Gerät sollte

insbesondere bei Aufstellung in oder auf Möbeln vorne nicht

herausragen.

Stellen Sie das TV-Gerät nicht auf Stoff oder andere Materiali-

en, die sich zwischen Tisch- oder Standfuß und einem Möbel-

stück befinden.

Warnen Sie Ihre Kinder, nicht auf ein Möbelstück zu klettern

um ein TV-Gerät oder die Bedienelemente zu erreichen.

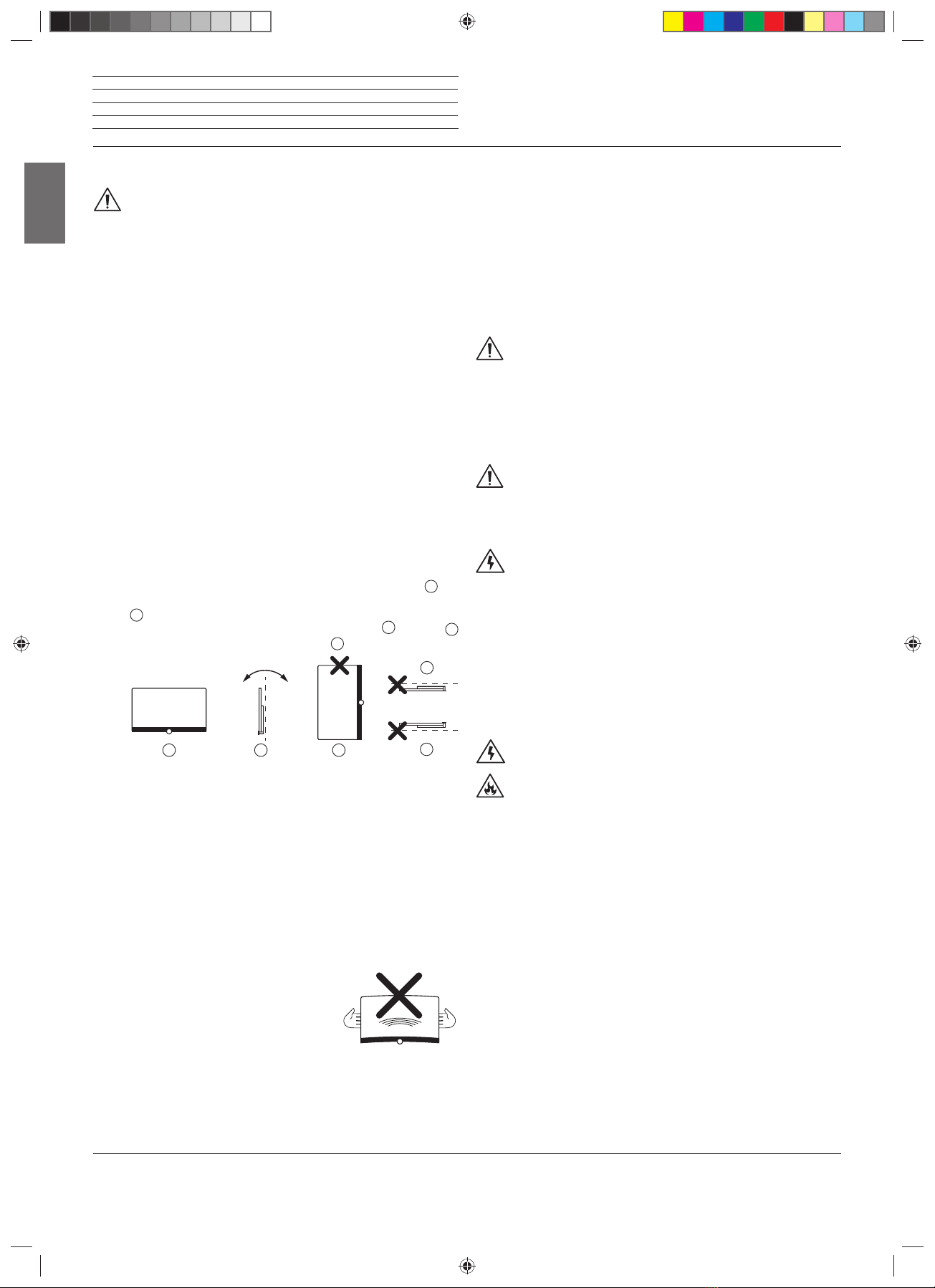

Die übliche Gebrauchslage des TV-Gerätes ist zu beachten. Das

TV-Gerät darf nur horizontal aufrecht betrieben werden

Die Neigung darf bei Wandmontage maximal 10 Grad betragen

Das TV-Gerät darf keinesfalls im Hochformat

, liegend

oder kopfüber an der Decke hängend

betrieben werden.

Stellen Sie das Gerät so auf, dass es keiner direkten Sonnen-

einstrahlung und keiner zusätzlichen Erwärmung durch Heiz-

körper ausgesetzt ist!

Stellen Siedas TV-Gerät nichtan einenOrt, andem eszuErschüt-

terungen kommen kann! Dies kann zu Beschädigungen führen.

Bei Aufstelloptionen von Fremdherstellern mit Motorantrieb ist

darauf zu achten, dass die Verstellung des TV-Gerätes nicht

manuell erfolgt. Von der Verwendung von Aufstelloptionen an-

derer Hersteller mit Verriegelungen in bestimmten Positionen

wird generell abgeraten.

Bei der Verwendung von Zubehör von Fremdherstellern ist auf

leichtgängige Verstellung des TV-Gerätes auf der jeweiligen

Aufstelloption zu achten.

Bei der Verstellung des TV-Gerätes ist

unbedingt darauf zu achten, dass der

Druck, der auf den Geräterahmen aus-

geübt wird, nicht zu groß wird. Gerade

bei großformatigen Displays besteht

die Gefahr das Display zu beschädigen.

Die Montage eines TV-Gerätes an einem Halter nach dem

VESA-Standard erfordert zwingend die Verwendung der Vesa-

Adapterbolzen. Andernfalls kann es zu Beschädigungen am

TV-Gerät kommen.

±10°

A B C

Die Vesa-Adapterbolzen sind mit einem Drehmoment von ca.

4 Nm am TV-Gerät zu befestigen. Sie können diese über Ihren

Fachhändler von Loewe beziehen (weitere Hinweise finden Sie

im Online Benutzerhandbuch).

Achten Sie darauf, dass nach dem Auspacken und Aufstellen

des TV-Gerätes das Verpackungsmaterial nicht unachtsam in

Kinderhände gelangt. Beachten Sie auch die Entsorgungshin-

weise für Verpackung und Karton (siehe Kapitel Umwelt/

Entsorgung/Lizenzen).

Beaufsichtigung

Lassen Sie Kinder nicht unbeaufsichtigt am TV-Gerät hantieren

und nicht im unmittelbaren Umfeld des TV-Gerätes spielen!

Das Gerät könnte umgestoßen, verschoben oder von der

Standfläche heruntergezogen werden und Personen verlet-

zen. Lassen Sie das eingeschaltete TV-Gerät nicht unbeauf-

sichtigt laufen!

Lautstärke

Laute Musik kann zu Gehörschäden führen. Vermeiden Sie

extreme Lautstärken, insbesondere über längere Zeiträume

und wenn Sie Kopfhörer benutzen!

Gewitter

Bei Gewitter ziehen Sie den Netzstecker und alle angeschlos-

senen Antennenleitungen am TV-Gerät ab!

Haben Sie am LAN-Anschluss ein Netzwerkkabel angeschlos-

sen, ziehen Sie dies ebenfalls ab!

Überspannungen durch Blitzeinschlag können das Gerät so-

wohl über die Antennenanlage als auch über das Stromnetz

beschädigen.

Auch bei längerer Abwesenheit sollte der Netzstecker und alle

angeschlossenen Antennenleitungen am TV-Gerät abgezogen

werden.

Reinigung und Pflege/Chemikalien

Schalten Sie vor dem Reinigen das TV-Gerät mit dem Netzschal-

ter aus.

Beschädigungen durch Chemikalien können zu Gefahr durch

Spannungen und Brandbildung führen.

Setzen Sie das Gerät oder Zubehörteile grundsätzlich daher nie

aggressiven(z.B.ätzenden) Chemikalienwie Laugen oder Säuren

aus.

Reinigen Sie das TV-Gerät, die Frontscheibe und die Fernbedie-

nung nur mit einem feuchten, weichen, sauberen und farbneu-

tralen Tuch ohne jedes scharfe oder scheuernde Reinigungs-

mittel.

Die Lautsprecherblende Ihres TV-Gerätes ist textilbespannt.

Saugen Sie die Fläche regelmäßig mit einem weichen Bürsten-

aufsatz ab.

Bei Verschmutzungen oder Flecken:

Feuchten Sie ein weiches, farbneutrales Tuch mit Waschmit-

tellauge oder handelsüblichem Fleckenwasser an und reiben

Sie den Fleck sanft aus. Sie können den Fleck auch direkt mit

handelsüblichem Trocken-Fleckenspray behandeln (Pulver

absaugen).

Befeuchten Sie den Bespannstoff nicht direkt mit Waschmittel-

lauge oder Fleckenwasser (Gefahr der Kranzbildung). Verwenden

Sie keine Lösemittel zur Reinigung des Stoffes.

Beachten Sie bei der Benutzung von Fleckenentfernungsmit-

teln die Gebrauchsanweisung des Herstellers.

Bei der Reinigung von Lautsprecherblenden mit Nikotinbeaufschla-

gung besteht ein erhöhtes Risiko von Kranzbildung.

_OM2_bild_5_55-65_OLED_6_00_ML_Buch.indb 4

21.05.2019 07:44:31

Loewe bild 5 oled

Betriebsanleitung 2

deutsch



Fernbedienung

Die Belegung dieser Tasten kann verändert werden. Die Beschreibung bezieht sich auf die Standardeinstellung. Die werkseitige Vorbelegung der Gerätetasten kann je

nach Firmwarestand der Fernbedienung variieren.

Abhängig von den Einstellungen HbbTV-Modus ein/aus, Startverhalten von HbbTV-Sender (Systemeinstellungen

Bedienung

weitere...

HbbTV).

Standardbelegung für den langen Tastendruck: Mimi-DefinedTM ein/aus (wenn Mimi-DefinedTM auf dem TV-Gerät aktiviert), ansonsten App Galerie aufrufen.

Ton aus/ein.

LED-Anzeige für aktuell bedientes Gerät.

TV-Modus aufrufen.

Fernbedienung auf SetTop-Box umstellen

(Voreinstellung: Apple TV).

Kurz: DR+ Archiv aufrufen.

Lang: Timer aufrufen.

Kurz: Aktives Objekt zu den Home-Favoriten hinzufügen.

Lang: App Galerie oder Mimi DefinedTM aufrufen

(1 (3

EPG (Elektronische Programmzeitung) ein- / ausschalten.

Teletext/MediaText

ein- / ausschalten.

Kurz: Menüoptionen zur aktiven Betriebsart aufrufen.

Lang: System-Einstellungen aufrufen.

V+/V– Lautstärke erhöhen/verringern.

Kurz: Senderliste aufrufen.

Lang: Erweiterte Senderliste aufrufen.

Im Menü: Bestätigen/aufrufen.

Farbtaste grün: Bildschirm ein/aus im Audio/Radiomodus.

Farbtaste rot: Bevorzugten Mehrwertdienst, falls verfügbar, starten

Kurz: Rückwärts springen.

Lang: Rückwärts spulen.

Kurz: Direktaufnahme (mit Festlegung der Aufnahmedauer).

Lang: Sofortaufnahme (One Touch Recording).

Pause / Zeitversetztes Fernsehen starten/pausieren.

Stop / Zeitversatz beenden (zurück zum Live-Bild).

Kurz: Vorwärts springen.

Lang: Vorwärts spulen.

Wiedergabe / Zeitversetztes Fernsehen starten/fortsetzen.

Farbtaste blau: Sender-Menüoptionen

aufrufen

(Auswahl von Sprache/Ton, Untertiteln oder Kanal/Videospur).

Kurz: Farbtaste gelb: Verlauf aufrufen.

Lang: Farbtaste gelb: letzten Sender aufrufen.



Navigation auf der Bedienoberfläche, Objekte auswählen.

Im Menü / in Listen: auswählen/einstellen.

P+/P– nächster/vorheriger Sender.

Kurz: Schritt / Ebene zurück.

Lang: Alle Einblendungen schließen.

Kurz, während einer Bildschirmeinblendung: Info-Anzeige,

inhaltsbezogener Info-Text, der Ihnen bei Fragen zu Ihrem TV-Gerät weiterhilft.

Kurz, ohne Bildschirmeinblendung: Statusanzeige aufrufen.

Bei geöffneter Statusanzeige und wiederholtem Drücken Detailinfo zur Sendung aufrufen.

Lang: Tastenerklärungen einblenden.

PIP (Bild im Bild) ein- / ausschalten.

Ansicht Home aufrufen.

Sender mit Zifferntasten direkt wählen.

Im Menü: Ziffern oder Buchstaben eingeben.

Quellen aufrufen.

Fernbedienung für Video-Device umstellen

(Voreinstellung: BluTech Vision 3D).

Radiomodus aufrufen (Standardbelegung) (1

Gerät einschalten (Netzschalter muss eingeschaltet sein) bzw. in Standby schalten.

Kurzer Druck bei eingeschaltetem TV-Gerät: TV-Gerät und alle an den HDMI-Schnittstellen

angeschlossenen CEC-fähigen Geräte in Standby schalten (System-Standby).

Belegung der Fernbedienungstasten

Je nach Anwendung (TV/Video/Audio/Foto/Apps) und Funktion (z.B. DR+, EPG, PIP, Teletext, HbbTV usw.) kann die Tastenbelegung von der

hier beschriebenen Belegung abweichen (siehe entsprechendes Kapitel des Online Benutzerhandbuches).

_OM2_bild_5_55-65_OLED_6_00_ML_Buch.indb 5

21.05.2019 07:44:31

Loewe bild 5 oled

Betriebsanleitung 2

deutsch

4 5 79

1 2

Position und Funktion der Anschlüsse

Aufnahme für Kensington-Schloss

Netzschalter

AC IN - Netzanschluss

Netzbuchse – 220-240 V ~ 50 / 60 Hz

DIGITAL AUDIO LINK - Surround-Tonausgänge (digital) – (RJ45)

LAN - Netzwerkanschluss

RJ-45 – Ethernet / Fast Ethernet

ANT SAT 1 - Satellitenantenne (Sat-Tuner 1) DVB-S/S2

F-Buchse – 75 Ohm / 13/18 V / 500mA

ANT SAT 2 - Satellitenantenne (Sat-Tuner 2) DVB-S/S2

F-Buchse – 75 Ohm / 13/18 V / 500mA

ANT TV - Antenne analog/Kabel analog /

DVB-T/T2 / DVB-C

IEC-Buchse – 75 Ohm / 5 V / 80mA

HDMI 1 - HDMI-Eingang 1

(mit Audio Return Channel)

HDMI – Digital Video IN/Audio IN/OUT

HDMI 2 - HDMI-Eingang 2

HDMI – Digital Video IN/Audio IN

USB 3.0 - USB-Anschluss

USB Typ A – USB 3.0 (max. 2A

)

AUDIO OUT/TOSLINK - Tonausgang (analog bzw. digital)

Klinke 3,5 mm bzw. TOSLINK-Mini

HEADPHONE - Kopfhöreranschluss

Klinke 3,5 mm – Kopfhörer 32–200 Ohm

RS-232C - Serielle Schnittstelle

– (RJ12)

AV -

Center IN

Micro-AV-Buchse

HDMI 3 - HDMI-Eingang 3

HDMI – Digital Video IN/Audio IN

COMMON INTERFACE - CI-Slot 1 (Standard V1.4)

COMMON INTERFACE - CI-Slot 2 (Standard V1.4)

HDMI 4 - HDMI-Eingang 4

HDMI – Digital Video IN/Audio IN

USB 2.0 - USB-Anschluss

USB Typ A – USB 2.0 (max. 2A

)

USB 3.0 - USB-Anschluss

USB Typ A – USB 3.0 (max. 2A)



Anschlüsse Geräterückseite



(1 VordemAnschlusseinesexternen GerätesbeachtenSiebitte,dassdieeinzelnenHDMI-

AnschlüsseverschiedeneSignale verarbeitenkönnen, sieheOnline Benutzerhandbuch,

Kapitel Technische Daten, Abschnitt bild (geräteübergreifend) – Signale über

HDMI/AV (PC IN).

(2 Adapter als Zubehör bei Ihrem Fachhändler erhältlich.

Dasanalogebzw.digitaleAusgangssignalamAnschluss AUDIO OUT ist nicht ɠɠ

ɠɠɠɠɠɠgleichzeitiĘɠıŎŋťăùŁǸ

aČŁĖŒĘăùŁǷɠùăČŁɠĶĝıČɠŎıĪŋğĶıǸ

Dermax.Strom von 2Aistnurverfügbar, wenn eine USB-Buchseverwendetwird.

ɠɠɠWerden ăČğĊČɠVMǘŎĄĝŅČıɠřČŁŚČıĊČŋǷɠŋČğĬŋɠŅğĄĝɠĊČŁɠİùşǸɠřČŁŚČıĊăùŁČɠMŋŁĶİɠùŎĖǸ

_OM2_bild_5_55-65_OLED_6_00_ML_Buch.indb 6

21.05.2019 07:44:32

Loewe bild 5 oled

Betriebsanleitung 2

deutsch



Technische Daten

Technische Daten (bild 5.65 oled/bild 5.55 oled)

Änderungen der technischen Daten und des Gerätedesigns vorbehalten.

Loewe Gerätetyp: bild 5.ȱ5 w,% bild 5.ű5 w,%

Artikelnummer: ƐƔƏƒƓşƐƋ ƐƔƏƒƔşƐƋ

EU Energieeffizienzklasse: siehe beiliegendes Energielabel bzw. unter www.loewe.tv/de/support

Bilddiagonale: 164 cm / 65 inch 139 cm / 55 inch

Leistungsaufnahme On-Mode (max.)

(Audioleistung 1/8 des Höchstwerts): 443 W 330 W

Leistungsaufnahme On-Mode (home) (1:

Jährlicher Energieverbrauch (1:siehe beiliegendes Energielabel bzw. unter www.loewe.tv/de/support

Leistungsaufnahme Schnellstart-Mode: 65,0 W 63,0 W

Leistungsaufnahme im Netzwerkstandby-Betrieb

(WoL/WoWLAN max.): 0,69 W 1,09 W

Leistungsaufnahme im Standby-Betrieb:

0,38 W 0,37 W

Leistungsaufnahme bei ausgeschaltetem Gerät: 0 W 0 W

Auflösung / Bildformat: Ultra HD 3840 x 2160 px / 16:9

Displaytechnologie: OLED (WRGB Pixel)

Maße für Gerät ohne Aufstelloption (B(2 x H x T):

144,9 x 88,3 x 6,4 cm ƌƍƍǷƓɠşɠƒƏǷƋɠşɠƐǷƑɠĄİ

Gewicht für Gerät ohne Aufstelloption (ca.): ƍƔ,9 kg 2Ǝ,Ɠkg

Umgebungstemperatur: 5° C – 35° C

Relative Luftfeuchte (nicht kondensierend): 20 – 80%

Luftdruck: 800 – 1114 hPa (0 – 2000 m über NN)

Chassisbezeichnung: SL520

Stromversorgung: 220 V – 240 V/50–60 Hz

Tuner: Terr./Kabel:

Satellit: VHF/Hyperband/UHF

4 Ebenen: 13/18V/22kHz / 16 Ebenen: DiSEqC 1.0 / Einkabelsystem: EN 50494

Bereich: Terr./Kabel:

Satellit: Terr./Kabel: 45 MHz bis 860 MHz

Satellit: 950 MHz bis 2150 MHz

Sender-Speicherplätze inkl. AV und Radio: 6000

TV-Normen: analog:

digital: B/G, I, L, D/K, M, N

DVB-T/T2, DVB-C, DVB-S/S2 (UHD über DVB bis max. 60Hz)

Farbnormen: SECAM, PAL, NTSC, NTSC-V, PAL-V (60 Hz)

Ton-Normen: analog (FM):

analog (NICAM):

digital (MPEG):

Mono, Stereo, 2-Ton

Mono, Stereo, 2-Ton, PCM, Dolby Digital, Dolby Digital Plus, Dolby Digital Pulse, Dolby

Virtual Speaker, Dolby Pro Logic II, Dolby TrueHD

Audio-Ausgangsleistung (Sinus / Musik): 2 x 20W / 2 x 40W

Akustisches Lautsprecherkonzept:

---

Teletext: TOP / FLOF / HiText (Level 2.5)

Seitenspeicher: 2000

LAN: Unterstützte Standards: 10 Mbit/sec Ethernet (10Base-T)/100 Mbit/sec Fast Ethernet (100Base-T)/

1000 Mbit/sec Gigabit Ethernet (1000Base-T)

WLAN: Unterstützte Standards:

Leistung/Verwendeter Frequenzbereich:

Unterstützte Verschlüsselungsarten:

IEEE 802.11a/b/g/n, 802.11ac

Leistung <100 mW bei 2400-2483,5 MHz und 5150-5725 MHz

WEP 64 und 128 Bit (ASCII und HEX), WPA PSK, WPA2 AES

Bluetooth: Leistung/Frequenzbereich:

Bluetooth-Protokolle:

Leistung <10 mW bei 2,4 GHz

A2DP SRC, A2DP SNK, HID

Heimvernetzungsstandard: Universal Plug and Play Audio / Video (UPnP AV)

Unterstützte Formate(3: Bilder:

Audio:

Video:

HDR:

Container:

JPEG, JPEG progressive (max. Auflösung 3840x2160), PNG

MP1, MP2, MP3, AAC, AAC_LATM, ALAC, AMR_NR (Adaptive Multi-Rate), OPUS, FLAC,

PCM, Ogg Vorbis, AC3 (Dolby Digital), EAC3 (Dolby Digital Plus / Dolby Atmos)

VP6, VP6F, VP8, VP9 profile 0 and 2 up to level 5.1 (UHD@60 Hz) MPEG, MPEG 2, MPEG 4

(excluding DivX 5.0), MSMPEG4v3, H.263, H.264/AVC up to High Profile @ Level 4.2 (Full

HD @ 60 Hz), H.265/HEVC up to main 10 profile @ level 5.1 (UHD@60 Hz), Real Video

(RV30, RV40), FLV1 (Sorenson Spark)

Dolby Vision including low latency mode, HDR10, HLG

AVI, WAV, OGG, FLV, TS/PS, MKV, MPEG/MPG (MPEG to MPEG 4), WEBM, MOV (Quick

time), 3GPP, 3G2, 3GP, RM, VOB

Der Energieverbrauch pro Jahrwirdauf Grundlage einestäglich vierstündigen Betriebes

desFernsehgerätesan 365Tagen angegeben.Der tatsächliche Energieverbrauch hängt

vonder Art der Nutzung desFernsehgerätes ab.On-Mode (home)Werte kleiner 100W

sind mit Nachkommastelle (,0) zu ergänzen.

(2 Im Bereich des seitlich angebrachten Loewe Brand Labels kann sich die Breite des

TV-Gerätes je nach Gerätetyp um bis zu 8,2 mm erhöhen.

Für die Abspielbarkeit der einzelnen Formate kann keine Garantie übernommen

werden.

36799003_OM2_bild_5_55-65_OLED_6_00_ML_Buch.indb 7

21.05.2019 07:44:34

Loewe bild 5 oled

Betriebsanleitung 2

deutsch

Umwelt

Energieverbrauch

Ihr TV-Gerät ist mit einem sparsamen Standby-Netzteil ausgerüstet.

Im Standby-Modus sinkt die Leistungsaufnahme auf eine geringe

Leistung ab (siehe Kapitel Technische Daten). Wollen Sie noch

mehr Strom sparen, so schalten Sie das Gerät mit dem Netzschalter

aus. Beachten Sie aber, dass dabei die EPG-Daten (elektronische

Programmzeitung) verloren gehen und evtl. programmierte Timer-

aufnahmen über das TV-Gerät nicht ausgeführt werden.

Die vollständige Trennung des TV-Gerätes vom Netz wird nur erreicht,

wenn Sie den Netzstecker abziehen.

Die vom TV-Gerät im Betrieb aufgenommene Leistung ist abhängig

von der Energieeffizienz-Voreinstellung in der Erstinbetriebnahme

bzw. der Einstellung in den System-Einstellungen.

Wenn Sie die automatische Dimmung aktivieren, passt sich Ihr Fern-

sehbild der Umgebungshelligkeit an. Hierbei wird eine Reduzierung

der Leistungsaufnahme des TV-Gerätes erreicht.

Automatisches Abschalten

Erfolgt 4 Stunden lang keine Bedienung des TV-Gerätes (Änderungen

der Lautstärke, Programmwechsel usw.), schaltet sich das TV-Gerät

aus Energiespargründen automatisch in den Standby-Modus. Eine

Minute vor Ablauf der 4 Stunden erscheint ein Hinweis zum Abbruch

dieses Vorgangs.

Die automatische Abschaltung ist ab Werk im Energieeffizienzmodus

Home-Mode/Personal-Mode,Premium-Mode aktiv.

Im Radiobetrieb ohne Bildschirmanzeige (Bildschirm aus) erfolgt keine

automatische Abschaltung.

Entsorgung

Sie haben sich für ein sehr hochwertiges und langlebiges Produkt

entschieden.

Verpackung und Karton

Die Entsorgung der Verpackung übernimmt gerne Ihr Fachhändler

für Sie. Wenn Sie die Verpackung selbst entsorgen, entsorgen

Sie die Verpackung sortenrein und entsprechend der örtlichen

Entsorgungsvorschriften. Geben Sie Karton und Papier zum Altpapier,

Folien und Styropor in die Wertstoffsammlung.

Das Gerät

Ihr Loewe Produkt wurde mit hochwertigen Materialien

und Komponenten hergestellt, die recycelbar sind und

wieder verwendet werden können.

Dieses Symbol bedeutet, dass elektrische und elektro-

nische Geräte inkl. der Kabel am Ende ihrer Nutzungs-

dauer vom Hausmüll getrennt entsorgt werden müssen.

Sie können Ihr Altgerät kostenlos an ausgewiesene Rücknahmestellen

oder ggf. bei Ihrem Fachhändler abgeben, wenn Sie ein vergleichbares

neues Gerät kaufen. Weitere Einzelheiten über die Rücknahme (auch

für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Sie

leisten damit einen wichtigen Beitrag zum Schutz unserer Umwelt.

Die Batterien

Die Batterien der Erstausrüstung enthalten keine

Schadstoffe wie Cadmium, Blei oder Quecksilber.

Verbrauchte Batterien dürfen nicht in den Hausmüll

entsorgt werden. Entsorgen Sie verbrauchte Batterien

unentgeltlich in die beim Handel aufgestellten Sammel-

behälter oder bei den öffentlichen Rücknahmestellen.

Lizenzen

Dolby Audio,Dolby Vision and the double-D symbol are trademarks of DolbyLaboratories.

Manufactured under license from Dolby Laboratories. Confidential unpublished works.

72765.401

Dolby Audio, Dolby Vision, and the double-D symbol are trademarks

of Dolby Laboratories. Manufactured under license from Dolby

Laboratories. Confidential unpublished works.

In diesem Gerät ist Software enthalten, die teilweise auf der Arbeit der

Independent JPEG Group basiert.

Das Produkt enthält Software, die vom OpenSSL Project zur Verwen-

dung im OpenSSL Toolkit entwickelt wurde (http://www.openssl.org).

Diese Software wird vom OpenSSL Project ohne Gewähr und unter

Ausschluss jeglicher ausdrücklicher oder gesetzlicher Gewährleis-

tung, darunter die Gewährleistung hinsichtlich der Marktgängigkeit

und Eignung für einen bestimmten Zweck, zur Verfügung gestellt.

Das OpenSSL Project oder die daran mitwirkenden Personen haften

unabhängig von jeglicher Haftungsgrundlage, ob aus Verträgen, Er-

folgshaftung oder Schadensersatzrecht (einschließlich Ansprüchen

aufgrund von Fahrlässigkeit oder anderen Gründen), unter keinen Um-

ständen für jegliche direkten, indirekten, Neben- oder Folgeschäden

sowie für besondere Schäden und Schadensersatzverpflichtungen

(einschließlich Schäden durch Beschaffung von Ersatzprodukten oder

-dienstleistungen, Nutzungsentgang sowie Datenverlust, Gewinnaus-

fall oder Betriebsunterbrechung), unabhängig von deren Ursache, die

sich in irgendeiner Weise im Zusammenhang mit der Verwendung

der Software ergeben, selbst wenn das OpenSSL Project von einer

Möglichkeit dieser Schäden unterrichtet wurde.

Dieses Produkt enthält kryptografische Software, die von Eric Young

(eay@cryptsoft.com) geschrieben wurde.

Dieses Produkt enthält Software, die von Tim Hudson (tjh@cryptsoft.

com) geschrieben wurde.

Dieses Produkt enthält Software, die von dritten Parteien entwickelt

wurde und/ oder Software, die der GNU General Public License (GPL)

und/oder der GNU Lesser General Public License (LGPL) unterliegt.

Sie können sie gemäß Version 2 der GNU General Public License oder

optional jeder späteren Version - die von der Free Software Foundation

veröffentlicht wird - weitergeben und/oder modifizieren.

Die Veröffentlichung dieses Programms durch Loewe erfolgt OHNE

IRGENDEINE GARANTIE ODER UNTERSTÜTZUNG, vor allem ohne

implizite Garantie der MARKTREIFE oder VERWENDBARKEIT FÜR

EINEN BESTIMMTEN ZWECK. Details finden Sie in der GNU General

Public License. Sie können die Software über den Loewe Kundendienst

beziehen.

Die GNU General Public License können Sie hier herunterladen:

http://www.gnu.org/licenses/.



Umwelt/Entsorgung/Lizenzen



_OM2_bild_5_55-65_OLED_6_00_ML_Buch.indb 8

21.05.2019 07:44:34

Loewe bild 5 oled

Betriebsanleitung 2

deutsch



Technische Hinweise/Mögliche Aufstelloptionen

Konformität/Herstellererklärung/Impressum

Mögliche Aufstelloptionen

Für Ihr TV-Gerät können Sie die nachfolgend aufgelisteten Loewe-

Aufstelloptionen verwenden.

Verwenden Sie keine Aufstelloptionen, die nicht für Ihr TV-Gerät

freigegeben sind.

TV-Gerät: Artikelnummer/Name der Aufstelloption:

bild 5.65 72670x00

73190x00

72815x00

72115x80

71391x20

FS Plate 55_65

floor stand 43-65

TS Plate

WM 67

WM Slim / Vesa Size 300

bild 5.55 72670x00

73190x00

72815x00

72115x80

71363x00

71391x20

FS Plate 55_65

floor stand 43-65

TS Plate

WM 67

WM Isoflex 32-55

WM Slim / Vesa Size 300

Konformität/Herstellererklärung

Die Loewe TechnologZGmbH erklärt hiermit, dass

dieses Produkt die wesentlichen Anforderungen und

andere relevante Bestimmungen der Richtlinie

2014/53/EU und alle geltenden EU-Richtlinien erfüllt.

Im Frequenzbereich von 5150 bis 5350 MHz ist dieses Gerät in dem

folgenden Ländern auf die Verwendung im Innenbereich beschränkt:

Belgien, Bulgarien, Dänemark, Deutschland, Estland, Finnland,

Frankreich, Griechenland, Irland, Italien, Kroatien, Lettland, Litauen,

Luxemburg, Malta, Niederlande, Österreich, Polen, Portugal, Rumäni-

en, Schweden, Slowakei, Slowenien, Spanien, Tschechische Republik,

Ungarn, Vereinigtes Königreich, Zypern.

Die vollständige Konformitätserklärung für Ihr TV-Gerät finden Sie

unter:

www.loewe.tv/de/support

Impressum

Loewe TechnologZGmbH

Industriestraße 11

D-96317 Kronach

www.loewe.tv

Printed in Germany

Redaktionsdatum

/-.0 SB

GmbH, Kronach

Die Informationen in diesem Dokument können sich ohne vorherige

Ankündigung ändern und stellen keinerlei Verpflichtung seitens

der Loewe TechnologZGmbH dar.

Alle Rechte, auch die der Übersetzung, technische Änderungen sowie

Irrtümer vorbehalten.

Technische Hinweise

Hinweise zum OLED-Bildschirm

Das von Ihnen erworbene TV-Gerät mit OLED-Bildschirm genügt den

höchsten Qualitätsanforderungen und wurde bezüglich Pixelfehlern

überprüft. Trotz höchster Sorgfalt bei der Fertigung der Displays ist

aus technologischen Gründen nicht 100%ig auszuschließen, dass

einige Subpixel Defekte aufweisen.

Wir bitten um Ihr Verständnis, dass derartige Effekte, solange sie in

den durch die Norm spezifizierten Grenzen liegen (ISO 9241-307,

Fehlerklasse 2), nicht als Gerätedefekt im Sinne der Gewährleistung

betrachtet werden können.

Der Begriff „OLED“ (engl., Organic Light Emitting Diode) steht für eine

Bildtechnologie auf Basis selbstleuchtender Bildpunkte, die deutliche

Vorteile hinsichtlich Bildqualität und Performance bietet.

Bei bestimmten Bedingungen können durch andauernde und ein-

seitige Belastungen des OLED-Materials irreversible Nachbildungen

entstehen.

Nachbildungen können entstehen durch längere Nutzung von stati-

schen Bildinhalten wie Standbildern, Untertiteln oder Tickereinblen-

dungen, ständig wiederholenden Diashows oder Videosequenzen,

statischen Anzeigen als Präsentationsmonitor oder bei Videospielen,

schwarzen Begrenzungsbalken bei bestimmten Bildformaten.

Diese Nachbildungen sind kein Mangel im Sinne der Gewährleistung.

Um diese zu minimieren hat Loewe einen speziellen Algorithmus zur

Erkennung von Bildinhalten entwickelt.

Bei zu lange eingeblendeten Standbildern schaltet das Gerät selbst-

ständig auf einen bildschirmschonenden Kontrast-Modus um. Bei

erneuter Bedienung kehrt das Gerät sofort in den Normalzustand

zurück. Zusätzlich werden Menüeinblendungen nach einer Minute

schrittweise im Kontrast reduziert oder transparent dargestellt.

Unter normalen Sehbedingungen treten derartige Nachbildungen

nicht auf.

Hinweise zur eingebauten/angeschlossenen Festplatte

Das Ausschalten des TV-Gerätes mit dem Netzschalter im laufenden Be-

trieb sowie eine unbeabsichtigte Unterbrechung der Stromversorgung

(z.B. Stromausfall) können zur Beschädigung des Festplatten-Dateisys-

tems und somit zum Verlust der aufgezeichneten Sendungen führen.

Ziehen Sie während des Kopierens auf ein USB-Speichermedium

das Speichermedium keinesfalls vom TV-Gerät ab. Bevor Sie das

Gerät mit dem Netzschalter ausschalten, empfehlen wir, es in den

Standby- Modus zu setzen.

Sollte es wider Erwarten dennoch zu Problemen beim Betrieb der

Festplatte kommen, können Sie zunächst eine Prüfung durchführen.

Darüber hinaus kann eine Formatierung der Festplatte Abhilfe schaf-

fen. Dabei werden jedoch alle Inhalte auf der Festplatte gelöscht. Sie

erreichen die entsprechenden Menüpunkte unter System-Einstel-

lungen טBedienungטweitere...טFestplatten.

Loewe haftet nicht für Datenverlust auf der integrierten Festplatte Ihres

TV-Gerätes. Um Datenverlust zu vermeiden, empfehlen wir Ihnen,

wichtigeAufnahmen aufeinexternes Speichermediumzuüberspielen.

Software-Update

Bei Ihrem Loewe TV-Gerät besteht die Möglichkeit, die Software zu

aktualisieren.

Beim Software-Update (Paketupdate) werden alle im TV-Gerät befind-

lichen Softwarestände abgefragt und bei Bedarf aktualisiert.

Aktuelle Softwareversionen können von der Loewe-Internetseite

heruntergeladen (siehe unten) und über einen USB-Stick auf Ihrem

Gerät installiert werden.

Falls Ihr TV-Gerät mit dem Internet verbunden ist, kann das TV-Gerät

auch direkt über das Internet aktualisiert werden.

Weitere Informationen über das Software-Update entnehmen Sie

bitte dem Benutzerhandbuch, das Sie von der Loewe-Internetseite

herunterladen können.

Die Schlüsselnummer 3001 hebt eine

Geheimzahl und somit die Kinder-

sicherung auf. Bitte an einem

sicheren Ort aufbewahren.

✄

_OM2_bild_5_55-65_OLED_6_00_ML_Buch.indb 9

21.05.2019 07:44:34

Loewe bild 5 oled

Operating manual 2

english



Introduction

Many thanksfor choosing Loewe and placing your trust in us.

By opting for Loewe, you have not only chosen a modern and technically innovative television, but also gone for timeless design, razor-sharp

picture quality, brilliant sound for film and music enjoyment as well as intuitive operation with the Loewe remote control, smart phone or tablet.

In short: Loewe stands for optimal home entertainment.

We wish you much pleasure with Premium Home Entertainment from Loewe and we are glad to have you as a customer.

With the aim of a safe and long-term fault-free use of the set, before putting the TV set into operation, please read the chapter Safety/

Warning on the next page.

Documentation

This part of the operating manual contains essential basic information.

The device is commissioned and set up by means of the intuitive op-

eration guide after the device has been switched on for the first time.

A detailed user handbook describing the functions and features of

your new Loewe set can be downloaded in electronic form from the

Loewe website.

The user handbook is updated regulary.

Please find a detailled user handbook here:

https://my.loewe.tv/manuals/bild

Simply scan the QR code.

Visit our homepage under:

www.loewe.tv/int/support

In this section, you will also find the FAQs - frequently asked questions.

Official web forum:

www.loewe-friends.de

Position of the rating plate

Labels with model number and operating voltage can be found on the

back of the TV set or on the packaging.

Delivery specification

TV set

Instruction manual 1

Rotation unit (only with set variant)

Table stand base plate (only with set variant)

Welcome Box:

Remote control assist with two alkaline batteries type AAA

Mains cable

Operating instructions 2 (these instructions)

Table stand mounting instructions (only on set variants)

Velcro cable ties

Screws for assembly option (only with set variants)

Tool set for mounting of the installation option

Table of contents

Introduction..........................................................................................10

Delivery specification ..........................................................................10

Documentation....................................................................................10

Position of the rating plate...................................................................10

Safety/Warning.................................................................................... 11

Remote control button mapping ........................................................13

Connections.........................................................................................14

Technical data ......................................................................................15

Environment.........................................................................................16

Disposal................................................................................................16

Licences ...............................................................................................16

Technical information..........................................................................17

Possible installation options................................................................17

Conformity / Manufacturer’s declaration..........................................17

Imprint..................................................................................................17



_OM2_bild_5_55-65_OLED_6_00_ML_Buch.indb 10

21.05.2019 07:44:34

Loewe bild 5 oled

Operating manual 2

english



Safety/Warning

For your safety, and to avoid unnecessary damage to your unit, please

read and follow the safety instructions below.

Key

This symbol indicates risks caused by high voltages.

This symbol indicates dangers caused by the development

of fire.

This symbol is to alert the user to other, more specific risks.

This symbol indicates dangers caused by sharp edges.

Do not remove set rear panel

Warning: When opening or removing the rear panel, there is the danger

of electric shock and the risk of serious injury from high voltages.

Never open the rear panel yourself. Leave repairs and servicing work

on your TV set to qualified, authorised television technicians.

Please contact your dealer or our customer service.

Intended use and environmental conditions

This TV set is intended exclusively for the reception and

playback of picture and sound signals.

The TV set is designed for dry rooms (living rooms and office

spaces). It must not be used in rooms with a high level of

humidity (e.g. bathroom, sauna) or outdoors.

When using the set, make sure that it is protected from moisture

(dripping and splashing water or condensation).

High humidity and dust concentrations lead to power leaks in

the set. This can lead to danger of injury and damage to the set

by electric tensions or a fire.

If you’ve brought the set from the cold into a warm environment,

leave it off for around an hour due to the formation of

condensation.

Do not place objects filled with liquid on the

set. Protect the set from dripping and

splashing water.

Candles and other open flames must be

kept away from the set at all times to pre-

vent the fire from spreading.

The materials we used in this device comply with all regulatory

requirements. However, the migration of substances cannot be

ruled out. We therefore suggest you avoid permanent contact

between food and the TV set.

ATTENTION

ELECTRIC SHOCK DANGER–

DO NOT OPEN

Transport

Improper handling during transportation can lead to damage

to the display and risks of injury.

The screen consists of glass or plastic and can break if handled

improperly.

At least two people are required to transport the set. Only

transport the set in a vertical position.

No pressure should be applied to the glass or the plastic during

transport.

The correct unpacking of the set is shown in the operating

manual 1.

Mains cable/power supply

Immediately pull out the mains power plug from the mains

socket if you detect something unusual.

Incorrect voltages can damage the set.

This set may only be connected to a mains power supply with

the voltage and frequency indicated on the rating plate using

the enclosed mains cable.

The mains power plug of the TV set must be easily accessible

so that the set can be disconnected from the mains at any time.

When pulling the mains power plug out, do not pull the cable

but the plug housing. The cables in the mains power plug could

be damaged and cause a short circuit when plugged in again.

A mains power cable with a damaged insulation can lead to

electric shock and presents a fire hazard. Never use a damaged

mains cable.

Lay the mains cables so that they cannot be damaged. Do not

tread on the mains cable.

The mains cable must not be kinked or laid over sharp edges.

If you use a portable multiple socket to connect the TV set, do

not cascade several multiple sockets consecutively.

Air circulation and high temperatures

Like any electronic device, your TV set requires air for cooling.

If air circulation is impeded, it may result in a fire.

The ventilation slots on the rear panel of

the set must therefore remain free.

Please do not cover the set.

Wall mounting: Leave at least 10 cm of

space all around the set at the side,

above and below.

Table / stand foot: Leave at least 10 cm

clear space around the set at the side

and at the top.

Foreign bodies

Foreign bodies inside of the set can lead to short circuits and

fires.

Danger of injury and damage exists.

Therefore avoid metal parts, needles, paper clips, liquids, wax

or similar passing through the ventilation slits of the rear pan-

el into the interior of the set.

Should something get into the interior of the appliance, imme-

diately pull out the mains power plug of the set and inform the

customer service department for checking.

_OM2_bild_5_55-65_OLED_6_00_ML_Buch.indb 11

21.05.2019 07:44:34

Loewe bild 5 oled

Operating manual 2

english



Safety/Warning

Installation

Opting for an incorrect or wrongly mounted installation can lead

to accidents. Rolling or falling sets can cause injuries or damage.

Loewe TV sets are specified for Loewe accessories. We strongly

recommend the use of original Loewe installation options.

Do not use any installation options that are not approved for

your TV set!

Note the instructions regarding the mounting for the different

possible installation options! A corresponding documentation

is included with every Loewe product.

Check before the installation of the set, whether the final loca-

tion with regard to the surface (pressure sensitivity) and sta-

bility (static) is designed for the load from the set! This applies

in particular to high-gloss lacquered surfaces and surfaces

made of real wood, real wood veneer and plastic surfaces.

Only place the TV set on a level, stable, horizontal base with

table or stand foot! The set should especially not protrude at

the front when installing it in or on furniture.

Do not place the television set on cloth or other materials that

may be located between television set and supporting furniture.

Educate children about dangers of climbing on furniture to

reach the television set or its controls.

The usual usage position of the TV set should be followed. The

TV set can only be operated horizontally upright A. The

inclination can amount to a maximum of 10 degrees for wall

mounting B. The TV set must never be operated in portrait

orientation, C, horizontal Dor overhead on the ceiling E.

Position the set so that it is not exposed to direct sunlight and

additional heating from radiators!

Do not place the TV in a location where vibrations can arise!

This can lead to damage.

In the case of installation options for third-party manufacturers

with a motor drive, it is to be ensured that the adjustment of the

TV set does not occur manually. It is generally not advisable to

use the installation options of other manufacturers with locking

devices in certain positions.

When using accessories from third-party manufacturers,

please ensure that you can adjust the TV set easily to the re-

spective installation option.

When adjusting the TV set, ensure that

the pressure applied to the set frame

is not too great. Especially in large

format displays, there is the danger

of damaging the display.

The mounting of a TV set on a holder according to the VESA

standard requires mandatory use of the VESA adapter bolts.

Otherwise, damage to the TV may result.

The Vesa adapter bolts must be attached to the TV set with a

torque of circa 4 Nm. You can obtain these from your Loewe

dealer (you can find further information found in the online user

handbook).

±10°

A B C

Make sure that after unpacking and setting up the TV set the

packaging material does not fall carelessly into the hands of

children.

Please also note the disposal instructions for packaging and

carton (see chapter Environment/Disposal/Licences).

Supervision

Do not let unsupervised children handle the TV set nor let them

play in the immediate vicinity of the TV set!

The set could be knocked over, moved or pulled down from the

stand surface and injure people.

Do not leave the TV set unattended when switched on!

Volume

Loud music can lead to hearing damage. Avoid extreme sound

volume, especially over extended periods of time and when

using headphones!

Thunderstorms

During thunderstorms, pull out the mains power plug and all

connected antenna cables from the TV set!

If you have connected a network cable to the LAN port, remove

this as well!

Electrical surges due to lightning strike can damage the set

both via the antenna system and via the mains power supply.

Even in the case of prolonged absence, the mains power plug

and all connected antenna cables should be disconnected from

the TV set.

Cleaning and care/chemicals

Before cleaning, switch the TV set off using the mains power

switch!

Damages caused by chemicals can lead to adverse effects and

development of fire.

Never expose the set or accessories to

aggressive (e.g. corrosive) chemicals such as alkalis or acids!

Only clean the TV set, the front screen and the remote control

with a damp, soft, clean and colour neutral cloth, without any

aggressive or scouring cleaning agents!

The loudspeaker panel of your TV set is textile-covered. Hoover

the surface regularly with a soft brush attachment!

For contaminations or stains:

Moisten a soft, colour neutral cloth with detergent solution or

commercially available stain remove and rub the stain gently

away! You can also treat the stain directly with a commercial

dry stain remover spray (hoover up the dust).

Do not moisten the covering fabric directly with detergent

solution or stain remover (risk of stain circle formation)! Do not

use solvents to clean the fabric!

Note the usage instructions of the manufacturer when using

stain remover!

When cleaning loudspeaker panels which have been exposed

to nicotine, there is an increased risk of stain circle formation.



36799003_OM2_bild_5_55-65_OLED_6_00_ML_Buch.indb 12

21.05.2019 07:44:35

Loewe bild 5 oled

Operating manual 2

english

The assignment of these keys can be changed. The description refers to the standard setting. The factory setting of the keys can vary depending on the firmware version of the

remote control.

Depending on the settings HbbTV mode on/off, start behaviour of HbbTV station (System Settings טControl טmore ... טHbbTV).

Default assignment for the long key press: Mimi-DefinedTM on/off (if Mimi-DefinedTM is activated on the TV set), otherwise call up App Gallery.



Remote control

Sound mute/on.

LED display for currently operated device.

Call the TV mode.

Reassign remote control to SetTop-Box

(presetting: Apple TV).

Pressing briefly

: Open the DR+ archive.

ressing longer

: Call timer.

Pressing briefly:

Add current object to Home favourites.

ressing longer

: Call up

App Gallery or Mimi Defined

(1 (3.

EPG (Electronic Programme Guide) on/off.

Teletext/MediaText(2

on/off.

Pressing briefly

: Call menu options for the active operating mode.

ressing longer

: Call System settings.

V+/V- increase/reduce volume.

Pressing briefly

Call channel list.

Pressing longer

: Call

expanded channel list.

In the menu: confirm/call up.

Green coloured key: screen on/off in Audio/Radio mode.

Red coloured key: call preferred value-added

network service, if available

(

Pressing briefly: skip backwards.

Pressing longer: winding backwards.

Pressing briefly: direct recording (with determination of recording duration).

Pressing longer: One Touch Recording.

Pause / Start/pause the timeshift television.

Stop / End timeshift (return to live image).

Pressing briefly: skip forwards.

Pressing longer: winding forwards.

Play / Start/continue timeshift television.

Blue coloured key: call channel

menu options

(selection of language/sound, subtitles or channel/video track).

Pressing briefly: Yellow coloured key: call history.

Pressing longer: Yellow coloured key: call last channel.



Navigation on the user interface, select objects.

In the menu / lists: select/set.

P+/P– next/previous channel.

Pressing briefly: step / level back.

Pressing long: close all displays.

Press briefly during an on-screen display: info display. Info text appropriate to the content

that can assist you further, should you have any questions about your TV set.

Press briefly, without on-screen display: access status display. With status display open

and repeatedly pressing the key call the detailed information on the broadcast.

Press longer: show key explanation.

PIP (picture in picture) on/off.

Call up the Home view.

Select channels with numeric buttons directly.

In the menu: enter numbers or letters

Call Sources.

Reassign remote control to video device

(presetting: BluTech Vision 3D).

Call radio mode (standard assignment) (1

Switches the TV set on (mains switch must be turned on) or switches to standby mode.

Press briefly while TV set is switched on: TV set and all CEC-enabled devices connected to

the HDMI ports will be switched off to standby (System Standby).

Remote control button mapping

Depending on the application (TV / video / audio / photo / apps) and function (for example, DR +, EPG, PIP, Teletext, HbbTV etc.), the key

assignment can deviate from the assignment described here (see corresponding chapter of the on-line user handbook).

36799003_OM2_bild_5_55-65_OLED_6_00_ML_Buch.indb 13

21.05.2019 07:44:35

Loewe bild 5 oled

Operating manual 2

english



Connections

Position and function of the connections

Slot for Kensington lock

Mains switch

AC IN - Mains connection

Mains socket – 220-240 V ~ 50 / 60 Hz

DIGITAL AUDIO LINK - Surround audio outputs (digital) – (RJ45)

LAN - Network connection

RJ-45 – Ethernet / Fast Ethernet

ANT SAT 1 - Satellite antenna (Sat tuner 1) DVB-S/S2

F socket – 75 Ohm / 13/18 V / 500mA

ANT SAT 2 - Satellite antenna (Sat tuner 2) DVB-S/S2

F socket – 75 Ohm / 13/18 V / 500mA

ANT TV - Antenna/cable analogue /

DVB-T/T2 / DVB-C

IEC socket – 75 Ohm / 5 V / 80mA

HDMI 1 - HDMI input 1

(with Audio Return Channel)

HDMI – Digital Video IN/Audio IN/OUT

HDMI 2 - HDMI input 2

HDMI – Digital Video IN/Audio IN

USB 3.0 - USB connection

USB type A – USB 3.0 (max. 2A(5)

AUDIO OUT/TOSLINK - Audio output (analogue/digital)

Jack 3,5 mm

(analogue) L/R

Mini Toslink (digital)

HEADPHONE - Headphone connection

Jack 3,5 mm – Headphones 32–200 Ohm

RS-232C - Serial interface

– (RJ12)

AV - Center IN

Micro AV socket

HDMI 3 - HDMI input 3

HDMI – Digital Video IN/Audio IN

COMMON INTERFACE - CI slot 1 (standard V1.4)

COMMON INTERFACE - CI slot 2 (standard V1.4)

HDMI 4 - HDMI input 4

HDMI – Digital Video IN/Audio IN

USB 2.0 - USB connection

USB type A – USB 2.0 (max. 2A(5)

USB 3.0 - USB connection

USB type A – USB 3.0 (max. 2A)

(1 Before connecting an external device, please be aware that the individual HDMI ports

canwork with a range ofdifferentsignals,see online User handbook, chapterTechnical

data, section bild (across sets) – Signals via HDMI/AV (PC IN).

The adaptor is available as an accessory from your dealer.

The analogue or digital output signal at the AUDIO OUT connector cannot be used

simultaneously.

(4 řùğĬùăĬČǷɠăŎŋɠŚğŋĝĶŎŋɠĖŎıĄŋğĶıǸ

Themaximumcurrentof2Aisonly accessible if one USB port is used. If both USB

ɠɠɠɠɠɠports ùŁČɠğıɠŎŅČǷɠŋĝČɠİùşğİŎİɠĄŎŁŁČıŋɠğŅɠĊğřğĊČĊɠăČŋŚČČıɠŋĝČİǸ



4 5 79

1 2

36799003_OM2_bild_5_55-65_OLED_6_00_ML_Buch.indb 14

21.05.2019 07:44:36

Loewe bild 5 oled

Operating manual 2

english



Technical data

Technical data (bild 5.65 oled/bild 5.55 oled)

Changes of technical data and design of the equipment reserved.

Loewe device type:

Part number:

EU energy efficiency class: see enclosed energy label or under www.loewe.tv/int/support

Screen diagonal:

Power consumption On-Mode (max.)

(Audio output 1/8 of the maximum value):

Power consumption On-Mode (home) (1:

Annual energy consumption(1:see enclosed energy label or under www.loewe.tv/int/support

Power consumption quick start mode:

Power consumption network standby mode

(WoL/WoWLAN max.):

Power consumption Standby Mode:

Power consumption when set is switched off:

Picture format / Resolution: 16:9 / Ultra HD 3840 x 2160 px

Display technology: LCD with Edge-LED-Backlight

Device dimensions without stand (W(2 x H x D):

Weight without stand (approximate):

Ambient temperature: 5° C – 35° C

Relative humidity (non-condensing): 20 – 80%

Air pressure: 800 – 1114 hPa (0 – 2000 m above sea level)

Chassis designation: SL520

Power supply: 220 V – 240 V/50–60 Hz

Tuner: terr./cable:

Satellite: VHF/Hyperband/UHF

4 levels: 13/18V/22kHz / 16 levels: DiSEqC 1.0 / single-cable system: EN 50494

Range: terr./cable:

Satellite: Terr./cable: 45 MHz up to 860 MHz

Satellite: 950 MHz up to 2150 MHz

Channel storage locations incl. AV and radio: 6000

TV standards: analogue:

digital: B/G, I, L, D/K, M, N

DVB-T/T2, DVB-C, DVB-S/S2 (UHD via DVB to max. 60 Hz)

Colour standards: SECAM, PAL, NTSC, NTSC-V, PAL-V (60 Hz)

Sound formats: analogue (FM):

analogue (NICAM):

digital (MPEG):

Mono, Stereo, Dual channel

Mono, Stereo, 2-Ton, PCM, Dolby Digital, Dolby Digital Plus, Dolby Digital Pulse, Dolby

Virtual Speaker, Dolby Pro Logic II, Dolby TrueHD

Audio output power (sine / music): 2 x 20W / 2 x 40W

Acoustic speaker concept:

---

Teletext: TOP / FLOF / HiText (Level 2.5)

Page memory: 2000

LAN: Standards supported: 10 Mbit/sec Ethernet (10Base-T)/100 Mbit/sec Fast Ethernet (100Base-T)/

1000 Mbit/sec Gigabit Ethernet (1000Base-T)

WLAN: Standards supported:

Power/Frequency range:

Types of encoding that are supported:

IEEE 802.11a/b/g/n, 802.11ac

Maximum power <100 mW at 2400-2483,5 MHz and 5150-5725 MHz

WEP 64 and 128 Bit (ASCII and HEX), WPA PSK, WPA2 AES

Bluetooth: Power/Frequency range:

Bluetooth protocols

Maximum power <10 mW at 2,4 GHz

A2DP SRC, A2DP SNK, HID

Home networking standard: Universal Plug and Play Audio / Video (UPnP AV)

Formats supported(3: Pictures:

Audio:

Video:

HDR:

Container:

JPEG, JPEG progressive (max. resolution 3840x2160), PNG

MP1, MP2, MP3, AAC, AAC_LATM, ALAC, AMR_NR (Adaptive Multi-Rate), OPUS, FLAC,

PCM, Ogg Vorbis, AC3 (Dolby Digital), EAC3 (Dolby Digital Plus / Dolby Atmos)

VP6, VP6F, VP8, VP9 profile 0 and 2 up to level 5.1 (UHD@60 Hz) MPEG, MPEG 2, MPEG 4

(excluding DivX 5.0), MSMPEG4v3, H.263, H.264/AVC up to High Profile @ Level 4.2 (Full HD

@ 60 Hz), H.265/HEVC up to main 10 profile @ level 5.1 (UHD@60 Hz), Real Video (RV30,

RV40), FLV1 (Sorenson Spark)

Dolby Vision including low latency mode, HDR10, HLG

AVI, WAV, OGG, FLV, TS/PS, MKV, MPEG/MPG (MPEG to MPEG 4), WEBM, MOV (Quick

time), 3GPP, 3G2, 3GP, RM, VOB

Theenergyconsumption peryearis calculated onthebasis ofa dailyfour-houroperation

of the TV set on 365 days. The actual energy consumption will depend on the way the

TVsetis used. On-Mode(home)valueslessthan 100W musthavedecimal places(,0).

The width of the TV set can be increased by up to 8,2mm depending on the type of TV

set in the area of the side-mounted Loewe brand label.

(3 For the playability of the individual formats no guarantee can be given.

36799003_OM2_bild_5_55-65_OLED_6_00_ML_Buch.indb 15

21.05.2019 07:44:37

bild 5.ȱ5 w,% bild 5.ű5 w,%

ƐƔƏƒƓşƐƋ ƐƔƏƒƔşƐƋ

164 cm / 65 inch 139 cm / 55 inch

443 W 330 W

65,0 W 63,0 W

0,69 W 1,09 W

0,38 W 0,37 W

0 W 0 W

144,9 x 88,3 x 6,4 cm ƌƍƍǷƓɠşɠƒƏǷƋɠşɠƐǷƑɠĄİ

ƍƔ,9 kg 2Ǝ,Ɠkg

Loewe bild 5 oled

Operating manual 2

english

Environment

Power consumption

Your TV set is equipped with an eco-standby power supply. In the

standby mode, the power consumption drops to low power (see chap-

ter Technical data). If you want to save even more energy then switch

the device off with the mains switch. Please also note that the EPG data

(Electronic Programme Guide) is lost and possibly programmed timer

recordings cannot be carried out by the TV set.

The TV set will be completely separated from mains only when you

unplug the mains cable.

The power consumed by the TV set during operation depends on the

energy efficiency preset in the initial installation or on the setting in

the system settings.

If you activate the automatic dimming, your TV picture will adapt to

the ambient brightness. This reduces the power consumption of the

TV set.

Automatic shutdown

If the TVis not operatedfor 4hours (adjustmentof volume, programme

change, etc.) the TV will automatically switch to stand-by mode to save

energy. A prompt to terminate this shutdown process appears one

minute before the 4 hours expire.

By default, the automatic shut-off is active in the energy efficiency

mode home Mode/personal mode,premium mode.

Automatic shutdown does not occur when using the radio without

screen display (screen off).

Disposal

You have chosen a very high-value and durable product.

Packaging and cardboard

The disposal of the packaging will be gladly handled for you by your

specialist dealer. If you dispose of the packaging yourself, dispose

of the packaging in sorted waste disposal and according to the local

disposal regulations. Place cardboard and paper in the waste paper,

foils and polystyrene in the recyclable waste collection.

The set

Your Loewe product is made with quality materials and

components that are recyclable and reusable.

This symbol means that electrical and electronic

equipment incl. cables must be disposed of separately

from household waste at the end of their service life.

You can return your old set for free at designated

recycling centres, or at your dealer, if you buy a similar new device.

Additional details about returns (even for non-EU countries) are also

available from your local government. They make an important con-

tribution to the protection of our environment.

The batteries

The original equipment batteries do not contain harm-

ful substances such as cadmium, lead or mercury.

Used batteries should not be disposed of in household

waste. Dispose of used batteries free of charge in the

collection containers set up at the dealer or at the

public collection points.



Environment/Disposal/Licences

Licences

Dolby Audio,Dolby Vision and the double-D symbol are trademarks of DolbyLaboratories.

Manufactured under license from Dolby Laboratories. Confidential unpublished works.

72765.401

Dolby Audio, DolbyVision and the double-D symbol are trademarks

of Dolby Laboratories. Manufactured under license from Dolby Lab-

oratories. Confidential unpublished works.

This set contains a software which is partly based on the work of the

Independent JPEG Group.

This product includes software developed by the OpenSSL Project for

use in the OpenSSL Toolkit (http://www.openssl.org/).

This software is provided by the OpenSSL project “as is“ and any

expressed or implied warranties, including, but not limited to, the

implied warranties of merchantability and fitness for a particular

purpose are disclaimed. In no event shall the OpenSSL project

or its contributors be liable for any direct, indirect, incidental,

special, exemplary, or consequential damages (including,

but not limited to, procurement of substitute goods or services; loss

of use, data, or profits; or business interruption) however caused

and on any theory of liability, whether in contract, strict liability, or

tort (including negligence or otherwise) arising in any way out of the

use of this software, even if advised of the possibility of such damage.

This product includes cryptographic software written by Eric Young

(eay@cryptsoft.com).

This product includes software written by Tim Hudson (tjh@cryptsoft.

com).

This product contains software which was developed by third parties

and / or software which is subject to GNU General Public License (GPL)

and/or GNU Lesser General Public License (LGPL). You can pass on

and modify them in accordance with Version 2 of the GNU General

Public License or optionally every later version which is published by

the Free Software Foundation.

The publication of this programme by Loewe is carried out WITHOUT

ANY GUARANTEE OR SUPPORT, particularly without an implicit

guarantee concerning MARKET MATURITY or the USABILITY FOR A

SPECIFIC PURPOSE. Details can be found in the GNU General Public

License. You can obtain the software via the Loewe customer service

department.

The GNU General Public License can be downloaded from:

http://www.gnu.org/licenses/.



36799003_OM2_bild_5_55-65_OLED_6_00_ML_Buch.indb 16

21.05.2019 07:44:37

Loewe bild 5 oled

Operating manual 2

english

Possible installation options

You can use the following Loewe installation options listed for your

TV set.

Do not use any installation options that are not approved for your

TV set.

TV set Item number/name of the installation option:

bild 5.65 72670x00

73190x00

72815x00

72115x80

71391x20

FS Plate 55_65

floor stand 43-65

TS Plate

WM 67

WM Slim / Vesa Size 300

bild 5.55 72670x00

73190x00

72815x00

72115x80

71363x00

71391x20

FS Plate 55_65

floor stand 43-65

TS Plate

WM 67

WM Isoflex 32-55

WM Slim / Vesa Size 300

Conformity / Manufacturer’s declaration

Loewe 5FDIOPMPHZ hereby declares that this product

meets the essential requirements and other

relevant provisions of Directive 2014/53/EU and all

applicable EU directives.

In the frequency range 5150 to 5350 MHz, this TV set is restricted to

indoor use in the following countries: Belgium, Bulgaria, Denmark,

Germany, Estonia, Finland, France, Greece, Ireland, Italy, Croatia,

Latvia, Lithuania, Luxembourg, Malta, Netherlands, Austria, Poland,

Portugal, Romania, Sweden, Slovakia, Slovenia, Spain,Czech Republic,

Hungary, United Kingdom, Cyprus.

You can find the complete declaration of conformity in the product

selection at:

www.loewe.tv/int/support

Imprint

Loewe 5FDIOPMPHZ GmbH

Industriestraße 11

D-96317 Kronach

www.loewe.tv

Printed in Germany

Editorial date 4#

Loewe5FDIOPMPHZGmbH,Kronach

The information in this document is subject to change without

notice and does not constitute any obligation on the part of

Loewe 5FDIOPMPHZ GmbH.

All rights including translation, technical modifications and errors

reserved.

Technical information

About the OLED screen

The TV set with OLED screen you have purchased satisfies the most

rigorous quality requirements and has been inspected with respect

to pixel errors.

Despite of thorough care when manufacturing the display, it cannot

be 100% guaranteed that no subpixel defects will occur due to tech-

nical reasons.

Please understand that these types of effects, as long as they are

within the limits specified in the standard (ISO 9241-307, fault class

II), cannot be considered as a device defect in terms of the guarantee.

Organic Light Emitting Diodes are an image technology based on

self-luminous pixels that offer clear benefits in terms of image quality

and performance.

Under certain conditions, persistent, one-sided loads on the OLED

material can result in persistence image faults which are irreversible.

Residual image issues can arise by using static image content over a

longer period, such as static images, subtitles or ticker displays, loop-

ing dia-shows or video sequences, static displays serving as presenta-

tion monitors or with video games, black bars in some screen formats.

These residual image issues are not defects within the meaning of

the warranty.

To minimise such issues, Loewe has developed a special algorithm

for detecting image content.

If static images are displayed for too long, the TV set automatically

switches to a screen-friendly contrast mode. After a new user oper-

ation, the device immediately returns to its normal state. In addition,

menu insertions are gradually reduced or displayed transparently

after one minute.

Under normal viewing conditions, such residual image issues do not

arise.

Information about connected USB hard drives

Switching off the TV set with the mains switch during operation or

an inadvertent disruption to the power supply (e.g., power failure)

can cause damage to the hard disk file system and hence loss of the

recorded broadcasts.

Never ever disconnect the USB storage device from the TV set during

a copy process. Before switching off the set with the mains switch, we

recommend you to switch it to standby mode.

If, contrary to expectation, you are still experiencing problems with the

operation of the hard drive, you can first carry out a test. In addition,

a formatting of the hard disk can be remedy. In the process, however,

all content on the hard disk is deleted. You can find the corresponding

menu items under System settings טControl טmore...טHard

disks.

Loewe are not liable for the loss of data on the integrated hard disk

of your TV set. To avoid data loss, we recommend copying important

recordings to an external storage medium.

Software update

It is possible to update the software on your Loewe TV set.

In the software update (package update) all the software releases in

the TV set are scanned and updated as required.

Current software versions can be downloaded from the Loewe Internet

site (see below) and installed on your TV set using a USB stick.

If your TV set is connected to the Internet, the TV set can be updated

directly via the Internet.

For more information on the software update, please refer to the user

handbook which can be downloaded from the Loewe Internet site.



Technical information / Possible installation options

Conformity / Manufacturer’s declaration / Imprint

The key number 3001 invalidates an

identification number and thus the

parental lock. Please keep it in a

safe place.

✄

36799003_OM2_bild_5_55-65_OLED_6_00_ML_Buch.indb 17

21.05.2019 07:44:38

Loewe bild 5 oled

Mode d’emploi 2

français



Préambule

Nous vous remercions de la confiance que vous nous témoignez en choisissant un appareil Loewe.

Vous avez fait le choix de l’innovation technologique et de la qualité allemande au service d‘un téléviseur moderne, d’un design intemporel,

d’une netteté d‘image incomparable, d’un son brillant pour vos moments de musique et de cinéma, ainsi que d’un pilotage intuitif depuis votre

télécommande Loewe, votre smartphone ou votre tablette. Court: Loewe est la marque du Home-Cinéma par excellence.

Nous vous souhaitons beaucoup de plaisir avec cet ensemble Home-Cinéma Premium signé Loewe, et sommes heureux de vous compter

parmi nos clients.

En vue d’une utilisation sûre et correcte à long terme de l’appareil, veuillez lire le chapitre Consignes de sécurité/ avertissement avant

sa mise en service.

Contenu

Préambule............................................................................................18

Contenu de la livraison ........................................................................18

Documentation....................................................................................18

Emplacement de la plaque signalétique............................................18

Consignes de sécurité/ avertissement .............................................19

Touches de la télécommande.............................................................21

Connexions ......................................................................................... 22

Caractéristiques techniques.............................................................. 23

Environnement ................................................................................... 24

Élimination........................................................................................... 24

Licences .............................................................................................. 24

Notes techniques................................................................................ 25

Possibilités d’installation.................................................................... 25

Conformité / Déclaration du fabricant.............................................. 25

Mentions légales................................................................................. 25

Contenu de la livraison

Téléviseur

Mode d’emploi 1

Rotation Unit (uniquement pour la variante set)

Support Table Stand (uniquement pour la variante set)

Welcome Box

Télécommande assist avec deux piles Alcaline type AAA

Câble secteur

Mode d’emploi 2 (cette guide)

Mode d’emploi Table Stand (uniquement pour la variante set)

Attache-câble à velcro

Vis pour Table Stand (uniquement pour la variante set)

Kit d’outillages pour assembler la solution d’installation

Documentation

Cette partie du présent mode d’emploi contient des informations de

base essentielles. La mise en service et la configuration/réglage du

téléviseur s’effectue par commande intuitive après la première mise

en marche de l’appareil.

Vous pouvez télécharger sous format électronique sur le site web

Loewe un manuel utilisateur détaillé, qui décrit les fonctions et les

caractéristiques de votre nouvel appareil Loewe.

Le guide de l’utilisateur fait l’objet de mises à jour

régulières.

Votre guide de l’utilisateur détaillé est disponible au

téléchargement à l’adresse

https://my.loewe.tv/manuals/bild

Il vous suffit de scanner le code QR.

S’il vous plaît visitez notre site Web:

www.loewe.tv/fr/support pour la France, ou

www.loewe.tv/be-fr/support pour la Belgique.

Dans ce chapitre, vous trouverez les FAQs – questions fréquemment

posées.

Le forum web officiel de Loewe:

www.loewe-friends.de

Emplacement de la plaque signalétique

L’autocollant avec le numéro de modèle et la tension se trouvent à

l’arrière du téléviseur ou sur l’emballage.



36799003_OM2_bild_5_55-65_OLED_6_00_ML_Buch.indb 18

21.05.2019 07:44:38

Loewe bild 5 oled

Mode d’emploi 2

français



Consignes de sécurité/ avertissement

Consignes de sécurité/avertissement

Pour votre sécurité et afin de prévenir tout endommagement inutile de

l’appareil, veuillez lire et respecter les instructions de sécurité suivantes.

Légende

Ce symbole attire l’attention sur les risques électriques liés à

des tensions élevées.

Ce symbole attire l’attention sur d’éventuels risques d’incendie.

Ce symbole doit attirer l’attention de l’utilisateur sur divers

risques plus spécifiques.

Ce symbole attire l’attention sur les dangers liés à des bords

tranchants.

Ne pas enlever le panneau arrière de l’appareil

Mise en garde : En ouvrant ou en enlevant le panneau arrière de

l’appareil, il existe un risque d’électrocution et par conséquent un

risque de blessures graves liées à des tensions électriques élevées.

Vous ne devez en aucun cas enlever le panneau arrière du téléviseur

par vous-même. Confiez exclusivement vos travaux de réparation et

de maintenance de votre téléviseur à des techniciens agréés.

Adressez-vous à votre revendeur ou à votre service après-vente.

Usage conforme et conditions environnementales

Ce téléviseur est exclusivement destiné à la réception et à la

lecture de signaux images et sonores.

Le téléviseur est conçu pour des locaux secs (locaux

d‘habitation ou de bureau). Il n’est pas exploitable dans des

espaces à humidité d’air élevée (par ex. salle de bains, sauna)

ou à l’extérieur.

Lors de l‘utilisation de l’appareil, veillez à ce qu‘il soit protégé

del‘humidité(gouttes etéclaboussures d‘eauou condensation).

La haute humidité et les concentrations de poussière peuvent

entraîner des courants de fuite dans l‘appareil. Cela pourrait

entraîner un risque de blessures ou endommager l’appareil

suite à des tensions ou provoquer un incendie.

Si vous faites passer l’appareil du froid dans un environnement

chaud, laissez-les reposer pendant env. une heure en raison de

l’éventuelle formation de condensation d’humidité

Ne posez aucun objet rempli de liquide

sur l’appareil. Protégez l’appareil des

gouttes d’eau et des éclaboussures.

Les bougies et d’autres flammes ouvertes

doivent toujours être tenues à l’écart de

l’appareil pour éviter la propagation du feu.

Les matériaux utilisés dans cet appareil

sont conformes aux normes actuelles.

Cependant une « évolution » de certaines

substances n’est pas exclue. Par conséquent, évitez tout

contact permanent avec des aliments.

AVERTISSEMENT

DANGER D‘ÉLECTROCUTION.

NE PAS OUVRIR.

Transport

Une mauvaise manipulation lors du transport peut endommager

l’écran et entraîner des risques de blessures.

L’écran est réalisé en verre ou en plastique et peut se briser en

cas de manipulation incorrecte.

Deux personnes sont nécessaires pour transporter l’appareil. Ne

transportez l’appareil qu’en position verticale.

Le verre ou le plastique ne doit subir aucune pression pendant

le transport.

La procédure de déballage de l’appareil est décritedans le manuel

d’utilisation 1.

Câble secteur/alimentation électrique

Débranchez immédiatement le cordon d’alimentation de la prise

si vous remarquez quelque chose d’anormal

Des tensions incorrectes peuvent endommager l’appareil.

Cet appareil dot être branché uniquement à un réseau électrique

conforme au type de tension et de fréquence indiqués sur la

plaque signalétique au moyen du câble d’alimentation fourni.

La fiche secteur du téléviseur doit être facilement accessible afin

de pouvoir le débrancher à tout instant.

Lorsque vous débranchez la fiche de secteur, ne tirez pas sur le

câble mais sur le boîtier de la fiche. Les câbles dans la fiche de

secteur peuvent être endommagés et provoquer un court-circuit.

Un câble d‘alimentation dont l‘isolation est endommagée

présente un risque d‘électrocution etpeut provoquerun incendie.

N‘utilisez en aucun cas un cordon d‘alimentation endommagé.

Posez le câble secteur de façon à ce qu’il ne puisse pas être

endommagé. Ne marchez pas sur le câble secteur.

Ce câble ne doit être ni plié ni posé sur des arêtes vives.

Si vous utilisez une prise multiple portable pour connecter le

téléviseur, ne mettez pas plusieurs prises multiples en cascade les

unes derrière les autres.

Circulation d’air et hautes températures

Comme tout appareil électronique, votre appareil a besoin d’air

pour refroidir. L‘obstruction de la circulation de l’air peut causer

des incendies.

Les grilles d‘aération à l’arrière de

l‘appareil doivent donc toujours rester

libres d‘accès. Veuillez ne pas couvrir

l’appareil.

Montage mural : Veillez à laisser au

moins 10 cm d’espace libre sur les côtés

et sur le dessus autour de l’appareil afin

de permettre la circulation de l’air.

Pied de table/ Table Stand : Veillez à laisser

au moins 10 cm d’espace libre sur les

côtés et sur le dessus autour de l’appareil

afin de permettre la circulation de l’air.

Corps étrangers

Les corps étrangers risquent de provoquer des court-circuits

dans l‘appareil qui peuvent donner lieu à un incendie.

Risque de blessures ou de dommages matériels.

Veillez à ce qu‘aucun corps étranger (pièces métalliques, clous,

agrafes de bureau, liquides, cires ou autres substances) ne

pénètre dans l‘appareil par la grille d‘aération arrière.

Si toutefois quelque chose s‘était introduit dans l‘appareil,

débranchez immédiatement la fiche secteur de l’appareil,

appelez le service après-vente pour une vérification.

36799003_OM2_bild_5_55-65_OLED_6_00_ML_Buch.indb 19

21.05.2019 07:44:38

Loewe bild 5 oled

Mode d’emploi 2

français



Consignes de sécurité/ avertissement



Installation

Une option d’installation incorrecte ou un mauvais

positionnement peut être source d’accident. Des appareils

qui tombent ou basculent risquent d’entraîner des blessures

ou des dommages matériels.

Les téléviseurs Loewe ont été spécialement conçus

pour fonctionner avec les accessoires Loewe. Nous vous

recommandons l’utilisation exclusive des options et modalités

d’installation Loewe.

Utilisez exclusivement des solutions d’installation Loewe pour

votre téléviseur.

Respectez les instructions de montage pour les différentes

options d’installation. Une documentation correspondante

accompagne chaque appareil Loewe.

Veuillez vérifier avant l’installation de l’appareil si l’emplacement

final est adapté pour supporter la charge de l’appareil au regard

de sa surface (sensibilité à la pression) et la stabilité (statique).

Cela concerne en particulier les surfaces vernies haute brillance

et les surfaces en bois véritable, plaquées bois et surfaces PVC.

Posez le téléviseur avec le pied de table ou le pied d’appui

uniquement sur un support plat, stable et horizontal. L’appareil

ne devrait pas dépasser du ou des meubles sur lesquels il est

posé.

Ne pas placer le téléviseur sur du tissu ou d’autres matériaux

qui se trouvent entre la table ou le pied-support et le meuble.

Dites à vos enfants de ne pas grimper sur un meuble pour

atteindre un téléviseur ou les éléments de commande.

Placer le téléviseur dans la position habituelle d‘utilisation. Le

téléviseur doit être uniquement utilisé en position horizontale

A. Son inclinaison pour le cas d’un montage mural ne doit pas

dépasser 10 degrés B. Le téléviseur doit être uniquement

utilisé en position horizontale C, il ne doit en aucun cas

fonctionner en position verticale, Dcouchée ou Eà l’envers.

Installez l’appareil de manière à ce qu’il ne soit pas directement

exposé aux rayons du soleil et aucune chauffe supplémentaire

par les corps chauffants.

Ne placez pas le téléviseur à un endroit où peuvent survenir

des secousses. Cela peut entraîner des dommages.

Si les solutions d’installation d‘autres fabricants sont équipées

d‘une commande motorisée, la modification de disposition du

téléviseur ne doit pas être exécutée manuellement. Il n’est pas

recommandé d’utiliser des solutions d’installation d’autres

fabricants avec verrouillage de certaines positions.

Il n‘est pas recommandé d’utiliser des solutions d’installation

d’autres fabricants avec verrouillage de certaines positions.

Lorsque vous modifiez le

positionnement du téléviseur, veillez à

ce que la pression exercée sur le cadre

de l’appareil ne soit jamais trop élevée.

L‘écran, en particulier les grands

formats, pourrait être endommagé.

L’installation d’un téléviseur sur un support selon a norme

VESA requiert obligatoirement l’utilisation des boulons

d‘adaptation Vesa. L‘inobservation de cette consigne peut

endommager le téléviseur.

±10°

A B C

Les boulons de l‘adaptateur Vesa doivent être fixés au dos du

téléviseur à l‘aide d‘un couple d‘env. 4 Nm. Vous pouvez vous

les procurer auprès de votre distributeur Loewe (pour en savoir

plus, consultez le guide de l’utilisateur en ligne).

Veillez une fois le téléviseur déballé et mis en place à ce que le

matériel d’emballage ne tombent pas entre les mains des

enfants par inadvertance.

Observez les indications relatives à la mise au rebut pour

l’emballage et le carton (voir le chapitre Environnement /

Élimination / Licences).

Surveillance

Ne laissez pas les enfants manipuler l‘appareil ou jouer à

proximité immédiate de l‘appareil sans surveillance.

L’appareil peut être renversé, repoussé ou retiré du support et

blesser des personnes.

Ne laissez pas le téléviseur allumé sans surveillance.

Volume

Une musique forte peut entraîner des troubles de l‘audition.

Évitez les volumes extrêmes, en particulier pour des périodes

prolongées ou quand vous utilisez un casque.

Orages

Par temps orageux, débranchez la fiche secteur et toutes les

antennes raccordées au téléviseur.

Si vous avez branché un câble réseau sur la prise LAN,

débranchez-le également !

Les surtensionsprovoquées parlafoudrepeuventendommager

l’appareil, tant par l‘intermédiaire du système d‘antenne que

par le réseau électrique.

En cas d’absence prolongée, la fiche secteur et toutes les

antennes raccordées à l’appareil doivent être débranchées.

Nettoyage et entretien/produits chimiques

Éteignez le téléviseur avec l‘interrupteur avant le nettoyage.

Des dommages liés à l’utilisation de produits chimiques peuvent

entraîner des risques d’incendie ou de chocs électriques.

Pour cette raison, n’exposez ni l’appareil ni ses accessoires à des

produits chimiques agressifs (ou corrosifs) comme les lessives

alcalines ou les acides.

Pour le nettoyagedu téléviseur, de l’écran et de la télécommande,

utilisez uniquement un chiffon doux, propre, humide et de

couleur neutre, sans aucun produit de nettoyage puissant ou

récurant.

La surface des haut-parleurs de votre téléviseur est recouverte

d’une matière textile. Aspirez régulièrement cette surface au

moyen d’un embout brosse doux.

Pour l’élimination des salissures ou des taches :

Humidifiez un chiffon doux de couleur neutre avec une lessive

ou un détachant domestique liquide vendu dans le commerce

et frottez délicatement pour éliminer la tache. Il est également

possible de traiter la tache directement avec un spray anti-

taches sec conventionnel (aspirer ensuite la poudre).

N’humidifiez pas directement le tissu qui recouvre les haut-

parleurs avec de la lessive ou du détachant liquide (risque de

formation d’auréoles). N’utilisez pas de solvant pour nettoyer

le tissu.

Veuillez respecter le mode d’emploi des produits détachants.

Lors du nettoyage de taches dues à la nicotine, il existe un risque

élevé de formation d’auréoles.

36799003_OM2_bild_5_55-65_OLED_6_00_ML_Buch.indb 20

21.05.2019 07:44:38

This manual suits for next models

Table of contents

Languages:

Other Loewe OLED TV manuals

Loewe

Loewe SL7 User manual

Popular OLED TV manuals by other brands

Panasonic

Panasonic TH-55HZ1500Z operating instructions

LG OLED55E9 Series quick start guide

Samsung

Samsung BHT Series E-manual

LG OLED55C28LB user guide

LG 55EG9600-UA Service manual

Panasonic

Panasonic Viera TH-65EZ1000U Ehelp

Philips

Philips 9435 Series quick start guide

JVC

JVC LT-32C490 instruction manual

TCL

TCL C845 Series instruction manual

LG OLED77CX6LA owner's manual

LG OLED65C1PVB.AMNG owner's manual

Panasonic

Panasonic GZ1000G Series operating instructions

Panasonic

Panasonic TX-55GZW2004 operating instructions

LG OLED65C9 Series manual

LG SIGNATURE

LG SIGNATURE OLED77G7V Safety and reference

LG OLED77C2PUA owner's manual

LG OLED77C36LA.AFU owner's manual

Panasonic

Panasonic HZ2000H Series operating instructions
