CZ
ÚVOD
Děkujeme Vám, že jste si vybrali naše tepelné čerpadlo pro ohřev vody vbazénech.
Tento návod kpoužití obsahuje veškeré nezbytné informace kinstalaci, provozu
aúdržbě zařízení. Přečtěte si pozorně návod kpoužití před tím, než začnete se zaří-
zením provádět jakoukoliv manipulaci či údržbu. Výrobce aprodejce tohoto zařízení
nepřebírají zodpovědnost zajakékoliv úrazy či škody namajetku vpřípadě jeho
nesprávné instalace, uvádění doprovozu nebo nedostatečné údržby.
Tento dokument je nedílnou součástí výrobku amusí být uložen vestrojovně nebo
vblízkosti tepelného čerpadla.
Budete-li potřebovat radu nebo odbornou pomoc, kontaktujte svého prodejce.
Poznámka: Ilustrace apopisy uvedené vtomto návodu nejsou závazné aodskutečně dodané-
ho výrobku se mohou lišit.
UPOZORNĚNÍ: Výrobce si vyhrazuje právo provádět úpravy výrobku, které nebudou mít vliv
najeho základní vlastnosti, bez povinnosti aktualizace tohoto návodu.
OBSAH
BEZPEČNOSTNÍ POKYNY 3
TECHNICKÉ ÚDAJE 4
POPIS ČINNOSTI AINSTALACE 6
PROVOZ AOVLÁDÁNÍ 10
ÚDRŽBA 15
ŘEŠENÍ MOŽNÝCH PROBLÉMŮ 16
SK 19
DE 36
PL 54
EN 71
HU 88
Symbol pro třídění odpadu vzemích Evropské unie
Chraňte životní prostředí! Nevyhazujte toto zařízení dokomunálního odpadu. Výro-
bek obsahuje elektrické/elektronické součásti. Podle evropské směrnice 2012/19/
EU se elektrická aelektronická zařízení poukončení své životnosti nesmějí vyhazovat
dokomunálního odpadu, ale je nezbytné je odevzdat kekologické likvidaci naktomu
určená sběrná místa. Informace otěchto místech obdržíte naobecním úřadě.
Likvidace elektrických zařízení obsahujících chladivo: Zařízení poukončení své
životnosti odpojte odzdroje napájení aodvodního okruhu, zvýměníku vypusťte vodu
adále nerozebírejte. Celé zařízení odevzdejte naktomu určených sběrných místech.

3
BEZPEČNOSTNÍ POKYNY
POZOR: Přečtěte si tento návod před instalací, před prvním použitím nebo
před údržbou nebo opravou.
POZOR: Zařízení obsahuje elektrické součástky pod napětím. Zařízení smí
otevřít pouze osoba spříslušnou elektrotechnickou kvalikací. Nebezpečí
úrazu elektrickým proudem.
POZOR: NEBEZPEČÍ. Obsahuje hořlavý plyn. Zařízení smí kontrolovat pouze
osoba spříslušnou odbornou kvalikací. Nebezpečí požáru.
1. Zařízení mohou používat děti vevěku 8 let astarší aosoby se sníženými fyzickými, smys-
lovými nebo duševními schopnostmi, anebo snedostatkem zkušeností aznalostí, pokud
jsou pod dozorem dospělé kompetentní osoby anebo byly poučené obezpečném používá-
ní zařízení arozumějí případným nebezpečím. Děti si se zařízením nesmějí hrát. Děti nesmí
provádět čištění aúdržbu bez dozoru.
2. Zařízení není určeno pro použití osobami, které nejsou seznámeny sobsluhou vrozsahu
tohoto návodu; osobami pod vlivem léků, omamných prostředků apod., snižujících schop-
nost rychlé reakce.
3. Umístění tepelného čerpadla musí odpovídat ČSN 332000-7-702, tj. nejméně 3,5 m
odvnějšího okraje bazénu.
4. Napájecí obvod (napětí, jištění atd.) musí odpovídat údajům natypovém štítku tepelného
čerpadla, musí odpovídat příslušné normě (ČSN 332000) amusí být vybaven proudovým
chráničem svypínacím proudem 30 mA.
5. Zásahy doelektroinstalace tepelného čerpadla anapájecího elektrického obvodu smí
provádět jen osoba spříslušnou elektrotechnickou kvalikací.
6. Neinstalujte tepelné čerpadlo vmístech, kde může dojít kjeho zaplavení vodou. Pokud
ktomu dojde, vypněte jistič napájecího obvodu tepelného čerpadla apřed dalším použi-
tím jej nechte prověřit odborně způsobilou osobou.
7. Zařízení neinstalujte vblízkosti hořlavých plynů. Jakmile dojde kúniku plynu, může dojít
kpožáru.
8. Zabezpečte, aby si vpracovní oblasti tepelného čerpadla nehrály děti. Hlavní vypínač
tepelného čerpadla musí být umístěn mimo dosah dětí.
9. Neponechávejte vprovozu tepelné čerpadlo, které není kompletně zakrytované, ani
dootvorů vkrytech nevkládejte žádné předměty. Rotující ventilátor může způsobit vážné
zranění. Vnitřní potrubí je během provozu horké; při dotyku může způsobit popáleniny.
10. Udržujte ruce, vlasy avolné součásti oděvu vbezpečné vzdálenosti odlopatek ventilátoru,
aby nedošlo kezranění.
11. Pokud zaznamenáte neobvyklý hluk, zápach nebo dým ztepelného čerpadla, neprodleně
vypněte elektrický přívod azajistěte odbornou prohlídku celého zařízení.
12. Pokud zjistíte, že je přívodní kabel tepelného čerpadla nebo prodlužovací kabel napřívo-
du poškozen, neprodleně vypněte jistič napájecího obvodu čerpadla azávadu odstraňte.
13. Opravy tepelného čerpadla azásahy dotlakového okruhu chladiva smí provádět pouze
osoba spříslušnou kvalikací.
14. Údržba aprovoz musí být prováděny vsouladu stímto návodem kpoužití.
15. Zařízení musí být skladováno vmístnosti bez nepřetržitého provozu zdrojů zapálení (na-
příklad: otevřený plamen, provozní plynový spotřebič nebo provozní elektrický ohřívač).
Uvědomte si, že chladiva nemusí obsahovat zápach.
16. Používejte pouze originální náhradní díly. Neodstraňujte ani neupravujte jakékoli části
tepelného čerpadla. Vpřípadě nedodržení těchto doporučení není možné uplatňovat
natoto zařízení záruku
CZ

4
CZ TECHNICKÉ ÚDAJE
Poznámka: Hodnoty topného výkonu aprovozního příkonu se mohou lišit vzávis-
losti naklimatických aprovozních podmínkách.
Topení: Teplota okolního vzduchu: 27/24 °C, teplota vstupní vody: 26 °C
Teplota okolního vzduchu: 15/14 °C, teplota vstupní vody: 26 °C
Provozní rozsah: Teplota okolí: 10 – 43 °C
Teplota vody: 15 – 44 °C
PREMIUM 3500
Základní parametry
Topný výkon
Teplota okolí
(suchá/mokrá)
27°C / 24°C*
(kW) 3,5
 Btu/h 11900
COP (provozní) - 4,86
Jmenovitý příkon (kW) 0,72
Topný výkon
15°C / 12°C*
(kW) 2,63
 Btu/h 8942
COP (provozní) - 3,70
Jmenovitý příkon (kW) 0,71
Elektrické parametry
Elektrické napájení (V~ / Hz) 230~/50Hz
Stupeň ochrany - IPX4
Třída ochrany - I
Parametry bazénové instalace
Doporučený objem bazénu (m3) <15
Minimální průtok vody výměníkem (m3/h) 1,5
Připojovací rozměr mm 32
Obecné parametry
Výměník - titan aPVC
Kompresor - 1 x rotační
Směr proudění vzduchu - horizontální
Otáčky ventilátoru (1/min) 700
Příkon ventilátoru (W) 25
Hlučnost (dB(A)) 46
Úbytek tlaku vody kPa 1,2
Chladivo (teplonosná tekutina) - R32
Hmotnost náplně chladiva (kg) 0,25
Hmotnost netto (kg) 27
Celkové rozměry (D x H x V) (mm) 420 x 375 x 420

5
CZ
1. ROZMĚRY TEPELNÉHO ČERPADLA
2. PARAMETRY BAZÉNOVÉ VODY
Tepelné čerpadlo je určeno pro ohřev bazénové vody, která odpovídá požadavkům
nazdravotní nezávadnost vody pro koupání. Limitní hodnoty pro provoz tepelného
čerpadla:
Důležité: Napoškození vlivem nedodržení výše uvedených limitů se nevztahuje
záruka.
Poznámka: Překročení jedné nebo několika mezí může neopravitelně poškodit
tepelné čerpadlo. Vývod ze zařízení naúpravu vody (např. systémy nadávkování
chemických přípravků) vždy instalujte dopotrubí odvádějící vodu ztepelného čer-
padla zpět dobazénu. Mezi vyústěním dávkovací stanice avýstupem ztepelného
čerpadla musí být také umístěn zpětný ventil, aby se zabránilo zpětnému prodění
vody dotepelného čerpadla vpřípadě, kdy je ltrační čerpadlo mimo provoz.
min max
Hodnota pH 6,8 7,9
Volný chlor (mg/l) 0,3 0,8
Celkový chlor (mg/l) 3
Celková alkalita (mg/l) 80 120
Sůl (g/l) 4
PREMIUM 3500
A 375
B 267
C 370
D
E 420
F 230
G 80
H 420
Poznámka:
Rozměry jsou uvedené
vmilimetrech

6
CZ POPIS ČINNOSTI AINSTALACE
1. ÚČEL POUŽITÍ
Tepelné čerpadlo je určeno výhradně pro ohřev bazénové vody apro hospodárné
udržování její teploty napožadované hodnotě. Jakékoli jiné použití je považováno
zanevhodné.
Tepelné čerpadlo dosahuje nejvyšší účinnosti při teplotách vzduchu 15 ÷ 25 °C. Při
teplotě pod +7 °C má zařízení malou účinnost apři teplotě nad +35 °C se může zaří-
zení přehřívat. Doporučujeme tedy mimo rozmezí okolních teplot 7 ÷ 35 °C zařízení
nepoužívat.
2. PRINCIP ČINNOSTI
Tepelné čerpadlo pomocí cyklu komprese aexpanze teplonosné tekutiny umožňuje
získávat teplo ze vzduchu vokolí bazénu. Teplý vzduch je pomocí ventilátoru hnán
skrze výparník, vekterém odevzdává své teplo teplonosné tekutině (přitom se
vzduch ochlazuje). Teplonosná tekutina je pak kompresorem, který ji stlačí azahře-
je, dopravována dospirál výměníku, kde své teplo předá bazénové vodě. Zvýmění-
ku proudí ochlazená tekutina doexpanzního ventilu, kde se sníží její tlak aprudce
se přitom ochladí. Takto ochlazená tekutina opět proudí dovýparníku, kde se ohřívá
proudícím vzduchem. Celý proces probíhá plynule aje sledován tlakovými ateplot-
ními snímači.
Potrubí mezi tepelným čerpadlem abazénem by nemělo být delší než 10m amělo
by být opatřeno vhodnou tepelnou izolací pro udržení tepla. Delší a/nebo tepelně
neizolované potrubí má negativní vliv naúčinnost ohřevu.
3. MANIPULACE STEPELNÝM ČERPADLEM
Nezvedejte tepelné čerpadlo zašroubení výměníku. Může dojít kjeho poškození.
Tepelné čerpadlo musí být přepravováno askladováno vprovozní poloze (připev-
ňovacími nožičkami dolů). Pokud nemáte jistotu, počkejte se spuštěním tepelného
čerpadla min. 24 hodin poinstalaci, aby se zabránilo poškození kompresoru. Je-li
stepelným čerpadlem manipulováno správně (snožičkami dolů), může být spuštěno
okamžitě.
Proud
vzduchu
Kompresor
Kompresor
Vstup vody
Výstup vody Teplý vzduch
Ochlazený
vzduch Bazén
Čerpadlo
Filtrační
nádoba
Ochlazený
vzduch
Proud
vzduchu
Výparník
Expanzní ventil
Výparník
Ventilátor

7
CZ
4. INSTALACE TEPELNÉHO ČERPADLA DOFILTRAČNÍHO
OKRUHU
(1) Toto tepelné čerpadlo musí být instalováno veshodě spokyny uvedenými
vtomto návodu kpoužití. Jinak hrozí nebezpečí poškození zařízení, zranění
osob, zvířat nebo ismrti.
(2) Zařízení je určeno pro venkovní použití sdobrou ventilací vzduchu. Kzajištění
jeho optimální účinnosti musí jeho umístění splňovat tyto podmínky:
1. Dobrá ventilace vzduchu
2. Stabilní dodávka elektrického proudu
3. Potrubí sbazénovou ltrací
(3) Vyhněte se instalace vmístech se zvýšenou prašností, která vede kpostupné-
mu zhoršování tepelné výměny, ani domíst, kde by proud chladného vzduchu
nebo hlučnost mohly obtěžovat (okna, terasa, pergola, …).
(4) Výstup vzduchu neorientujte proti směru převládajících větrů.
(5) Vyhněte se instalace zařízení vmístě somezenou cirkulací vzduchu nebo tam,
kde jsou překážky volného proudění vzduchu. Překážky omezují plynulou
dodávku čerstvého vzduchu, nasávání chladného vzduchu zpět dotepelného
čerpadla výrazně zhoršuje jeho účinnost.
(6) Při provozu tepelného čerpadla se nalamelách výparníku sráží vodní páry
avznikající kondenzát stéká dospodní části tepelného čerpadla avolně vy-
téká pod něj. Pokud by vám vytékání kondenzátu vadilo, zajistěte jeho jímání
dovhodné nádoby anebo odvod tohoto kondenzátu dokanalizace.
(7) Vpřípadě požadavku navnitřní instalaci tepelného čerpadla je nutná konzulta-
ce sodborníkem.
(8) Vpřípadě instalace obtoku dbejte nato, aby jím protékalo ne více než 30%
průtoku.
(9) Obrázek vedle ukazuje požadavky naminimální vzdálenosti tepelného čerpadla
odpřekážek.
(10) Vzdálenost zařízení odokraje bazénu nesmí
být kratší než 2m. Doporučuje se instalovat
tepelné čerpadlo tak, aby celková délka pro-
pojovacích hadic nepřesáhla 30m. Je nutno
mít nazřeteli skutečnost, že čím větší je délka
propojovacích hadic, tím větší jsou tepelné
atlakové ztráty rozvodu.
(11) Optimální tepelná výměna je zajištěna při
dosažení průtoku vody, který je uveden naty-
povém štítku čerpadla avespecikacích.
(12) Zařízení musí být postaveno narovné apevné ploše, např. nabetonovém soklu
nebo ocelovém podstavci.
(13) Při instalaci je nutno vzít vpotaz izimní odstávku tepelného čerpadla, kdy je
nutné včas, před příchodem mrazů, tepelné čerpadlo odpojit odltračního
okruhu astejně jako ostatní části vodního okruhu vypustit zněj veškerou vodu.
Napoškození mrazem se záruka nevztahuje.
(14) Tepelné čerpadlo je vybaveno připojovacími hrdly pro připojení bazénové hadi-
ce oprůměru 32mm.
Vpřípadě umístění nad zemí použijte při instalaci vždy trubky anikoli hadice. Šrou-
bení výměníku není schopno udržet hmotnost hadic naplněných vodou amůže tak
dojít kpoškození výměníku.

8
CZ (15) Umístění zařízení naúpravu vody (chlorátoru, ozonátoru apod.) má zásadní vliv
naživotnost tepelného čerpadla. Takovéto zařízení nadávkování dezinfekce
musí být umístěno tak, aby dávkovací vyústění bylo provedeno až zatepelným
čerpadlem. Vtéto části vedení musí být mezi tepelným čerpadlem achloráto-
rem minimálně sifon, bránící zpětnému proudění vody:
5. ELEKTRICKÉ PŘIPOJENÍ
DŮLEŽITÉ: Tepelné čerpadlo se dodává spřívodním kabelem opatře-
ným vidlicí pro připojení dozásuvky. Instalace zásuvky musí odpovídat
požadavkům ČSN 332000, včetně odpovídajícího jištění apoužití prou-
dového chrániče svybavovacím proudem do30 mA.
Tepelné čerpadlo spolu snapájením čerpadla ltrační jednotky musí
být pokud možno připojeno přes samostatný jistič aspínač, případně časovač pro
pravidelné zapínání doprovozu. Přívod musí být dostatečně dimenzován aopatřen
proudovým chráničem svybavovacím proudem do30 mA. Charakteristiky elektrické
sítě (napětí akmitočet) vč. jištění musí odpovídat provozním parametrům zařízení.
DÁVKOVAČ
CHLORU
FILTRAČNÍ
NÁDOBA FILTRAČNÍ ČERPADLO
PŘÍVOD
VODY
SMĚR PROUDU
DOBAZÉNU
ODFILTRACE
HADICOVÝ ADAPTÉR
ODVOD KONDENZÁTU

9
CZ
6. SPUŠTĚNÍ DOPROVOZU
Poznámka: Nutnou podmínkou kprovozu zařízení je průtok bazénové vody vý-
měníkem, což zajišťuje ltrační čerpadlo. Průtok výměníkem by měl odpovídat
doporučené hodnotě (viz Technické údaje) amůže být nejvíce 2x vyšší.
Pokud byly provedeny veškeré předchozí kroky instalace azkontrolována všechna
připojení, je třeba při spuštění dodržet následující kroky:
1. Zapněte ltrační čerpadlo azkontrolujte, zda tepelným čerpadlem proudí dosta-
tečné množství vody azda někde nedochází kúniku vody.
2. Zapněte elektrické napájení tepelného čerpadla, stiskněte tlačítko naovládacím
panelu. Pouplynutí určité časové prodlevy začne zařízení pracovat.
3. Poněkolika minutách provozu se přesvědčte, že ztepelného čerpadla vychází
výrazně chladnější proud vzduchu, než jaký nasává (occa 5-10 °C).
4. Vypněte čerpadlo ltrace apřesvědčte se, že se automaticky zastaví itepelné
čerpadlo. Pokud tomu tak není, nechte prověřit funkci průtokového spínače.
5. Ponechte tepelné čerpadlo altrační čerpadlo vprovozu 24h denně, dokud nedo-
sáhne požadované teploty vbazénu.
Vzávislosti navýchozí teplotě vody vbazénu, teplotě vzduchu atepelným ztrátám,
to může to trvat několik dní, než voda dosáhne požadované teploty. Zakrytí bazénu
adalší opatření kesnížení tepelných ztrát může výrazně snížit tuto dobu.
Automatické řídicí systémy
Řízení provozu tepelného čerpadla nazákladě teploty vody
Teplota navstupu dovýměníku je řídicím systémem porovnávána snastavenou cílo-
vou teplotou apodle toho dochází kvypnutí azapnutí provozu tepelného čerpadla.
Citlivost termostatu je továrně nastavena na1 °C; kvypnutí dochází, pokud teplota
vody vevýměníku dosáhne cílovou teplotu, akzapnutí pak, pokud teplota vody
vevýměníku klesne ohodnotu citlivosti termostatu pod cílovou teplotu.
Poznámka: Podosažení teploty pro zapnutí provozu tepelného čerpadla dojde kak-
tivaci časové prodlevy. Tepelné čerpadlo se zapne až pojejím uplynutí.
Časová prodleva
Zařízení je vybaveno spínacím časovým zpožďovačem snastavenou dobou zpoždě-
ní kochraně řídících prvků vokruhu aodstranění opakovaných restartů akmitání
stykače. Toto časové zpoždění bude automaticky restartovat zařízení pocca.
2 minutách pokaždém přerušení provozu tepelného čerpadla. Dokonce ipři krát-
kém přerušení přívodu proudu bude aktivována časová prodleva azabrání tak spuš-
tění zařízení dříve, než dojde kvyrovnání tlaků uvnitř tepelného čerpadla. Přerušení
přívodu proudu vprůběhu časové prodlevy nemá načasový interval vliv.
Bezpečnostní teplotní atlakové systémy
Zařízení je vybaveno teplotními čidly asnímačem tlaku, která při překročení nasta-
vených teplot atlaků zařízení automaticky vypnou.
Pokud dojde kporuše naněkterém ztěchto systémů (závada nasystému, odpojení
nebo je naměřena abnormální hodnota), zobrazí se nadispleji chybové hlášení, viz
kapitola 6. Řešení možných problémů, dále vtomto návodu.

10
CZ PROVOZ AOVLÁDÁNÍ
1. PROVOZNÍ POKYNY
DŮLEŽITÉ:
 Aby tepelné čerpadlo vytápělo bazén, musí běžet čerpadlo ltrace avoda
proudit přes tepelný výměník.
 Nikdy nezapínejte tepelné čerpadlo, pokud je bez vody apokud není vprovozu
ltrační zařízení.
 Nikdy tepelné čerpadlo nezakrývejte; zaprovozu jím musí proudit okolní vzduch.
 Chraňte tepelné čerpadlo před zamrznutím. Před příchodem mrazů vypusťte
zltrace aztepelného čerpadla vodu azazimujte podle návodu.
2. KONDENZACE VODY
Nižší teplota výparníku zaprovozu tepelného čerpadla je příčinou srážení vzdušné
vlhkosti nalamelách výparníku avzniku kondenzátu, případně námrazy. Pokud je re-
lativní vlhkost vzduchu velmi vysoká, může to být iněkolik litrů zkondenzované vody
zahodinu. Voda stéká polamelách doprostoru dna skříně avolně vytéká pod něj.
Je velmi snadné zaměnit zkondenzovanou vodu zaúnik vody zvnitřku tepelného
čerpadla. Existují dva jednoduché způsoby, jak zjistit, že se jedná okondenzát či
nikoliv:
1. Vypnout zařízení anechat běžet pouze bazénové čerpadlo. Jestliže voda přesta-
ne vytékat, jedná se ozkondenzovanou vodu.
2. Provést test napřítomnost chlóru vevytékající vodě (je-li jím bazén ošetřován) –
jestliže není vevytékající vodě obsažen chlór, pak se jedná okondenzát.
Poznámka: Případná vlhkost vokolí zařízení je způsobena srážením vodní páry aje
zcela vpořádku.
3. MOŽNÉ PROBLÉMY ZPŮSOBENÉ VNĚJŠÍMI PODMÍNKAMI
Zaurčitých vnějších podmínek může být výměna tepla mezi chladivem avodou
najedné straně, amezi chladivem avzduchem nastraně druhé, nedostatečná. To
může mít zanásledek zvýšení tlaku vchladicím okruhu azvýšení spotřeby elektrické
energie kompresorem.
Tepelné čerpadlo je vybaveno řadou tlakových ateplotních čidel, které zamezí
nevhodnému provozu při těchto extrémních podmínkách.
Příčinou může být nedostatečný průtok vody. Pro zvýšení výměny tepla
chladivo “voda uzavřete ventil obtoku (je-li instalován) atím zvyšte průtok vody
výměníkem.
4. POZNÁMKY KPROVOZU TEPELNÉHO ČERPADLA
• Účinnost tepelného čerpadla stoupá srostoucí teplotou okolního vzduchu.
• Dosažení požadované teploty může trvat několik dnů. Tato doba je zcela nor-
mální azávisí především naklimatických podmínkách, objemu vody vbazénu,
velikosti vodní plochy, době provozu tepelného čerpadla atepelným ztrátám
bazénu (např. odparem zvodní hladiny, prostupem tepla, vyzařováním atd.).
Vpřípadě, kdy nejsou přijata dostatečná opatření komezení tepelných ztrát,
není udržování vysoké teploty vody ekonomické avněkterých případech ani
možné.

11
CZ
• Komezení tepelných ztrát vdobě, kdy se bazén nepoužívá, používejte krycí
nebo solární plachtu.
• Teplota vody vbazénu by neměla přesáhnout 30°C. Teplá voda příliš neosvě-
ží anavíc tvoří optimální podmínky pro růst řas. Také některé komponenty
bazénů mohou mít teplotní omezení. Může například docházet kměknutí fólie
ufóliových bazénů. Proto nenastavujte natermostatu vyšší teplotu než 30°C.
5. OVLÁDÁNÍ
Zapnutí / vypnutí tepelného čerpadla
Stiskem tlačítka zapnete tepelné čer-
padlo. Nadispleji se zobrazí teplota vody
navstupu dovýměníku.
Dalším stiskem tlačítka vypnete tepel-
né čerpadlo.
Nastavte cílovou teplotu vody
Pomocí tlačítek a nastavte cílovou
teplotu vody (rozsah: 15 - 35 °C).
Během nastavování hodnota teploty
nadispleji bliká. Nastavená teplota se
pochvíli nečinnosti automaticky uloží,
hodnota teploty přestane blikat adisplej
se přepne nazobrazení teploty vody
navstupu dovýměníku.
UPOZORNĚNÍ: Tepelné čerpadlo může
pracovat pouze vpřípadě, že jím protéká
dostatečné množství vody zltračního systému.
Zobrazení chyby
Pokud dojde kchybě, zobrazí se nadispleji chybový kód (viz dále). Pokud dojde
kvíce chybám současně, lze jejich chybový kód zobrazit pomocí tlačítek a .
LED DISPLEJ
PROVOZNÍ REŽIMPOHOTOVOSTNÍ REŽIM
Tlačítko Název tlačítka Funkce tlačítka
Zapnuto /
Vypnuto
Stiskněte toto tlačít-
ko pro zapnutí nebo
vypnutí jednotky
Šipka nahoru
Stiskněte pro vol-
bu „nahoru“ nebo
zvýšení hodnoty
parametru.
Šipka dolu Stiskněte pro volbu „dolů“ nebo snížení
hodnoty parametru.
AKTUÁLNÍ
TEPLOTA VODY

12
CZ 6. POUŽITÍ ROZHRANÍ BLUETOOTH
Přihlášení
Chcete-li se zaregistrovat, přihlásit nebo nastavit
nové heslo, vyplňte svou emailovou adresu aheslo.
1. Registrace účtu: Pokud se chcete zaregistrovat,
klepněte na1 (obr. 2), čímž přejdete dorozhraní
registrace účtu, zde vyplníte příslušné informace
aklepnete na2, čímž získáte ověřovací kód. Jakmi-
le vyplníte informace vaplikaci, klepnutím
na3 si zobrazíte podrobnosti Ochrany osobních
údajů. Klepnutím na4 vyjádříte svůj souhlas
sOchranou osobních údajů aklepnutím na5 dokončíte registraci. Uvědomte si
prosím, že doba platnosti ověřovacího kódu je 15 minut, vyplňte tedy prosím
ověřovací kód do15 minut, jinak budete muset požádat onový kód.
2. Přihlášení: Postupujte podle pokynů nastránce (obr. 2), zadejte svou registrova-
nou e-mailovou adresu aheslo, klepněte na6 apřejděte doseznamu zařízení.
3. Zapomenuté heslo: Když zapomenete heslo, klepněte na7 (obr. 2), přejděte
dorozhraní pro zapomenuté heslo (obr.3). Postupujte podle pokynů nastránce
avyplňte příslušné informace, klepněte na8 kzaslání ověřovacího kódu naváš
email, poté vložte zaslaný kód, potvrďte změnu hesla klepnutím na9 amáte
hotovo.

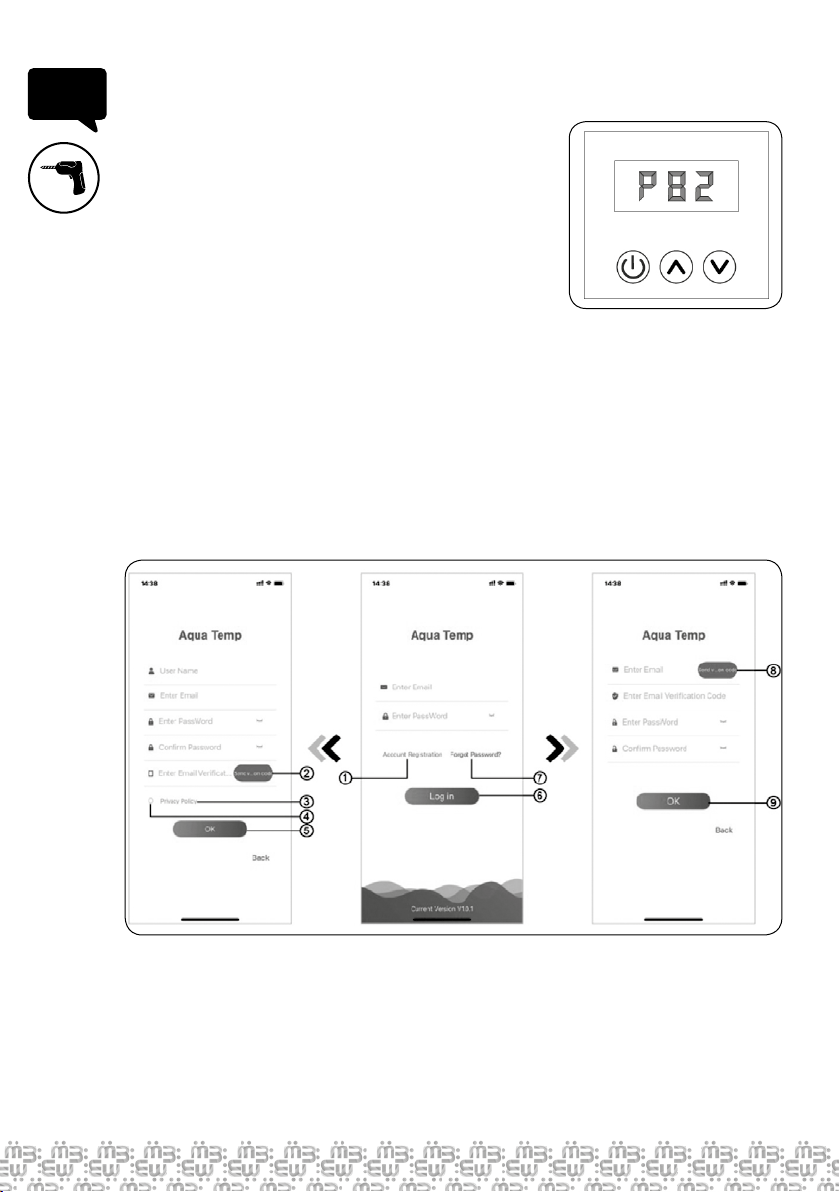

Obr.1
Registrace účtu Obr.2
Přihlášení Obr.3
Zapomenuté heslo

13
CZ
Přidání zařízení
Popřihlášení vzobrazení My Device (obr. 4) postupujte podle pokynů pro přidání
Bluetooth.
Nastavení Bluetooth
Obr.7
Výběr zařízení
Obr.5
Nabídka vpravo
Obr.8
Potvrzení výběru
zařízení
Obr.4
My Device
(moje zařízení)
Obr.9
Vložení jména
zařízení
Obr.6
Přidání zařízení

14
CZ Správa zařízení
Operace pro správu zařízení:
Poznámka: Volba "Parameter Settings"(Obr.12) se používá pouze pro servisní účely.
Obr.11
Nabídka levé lišty
Obr.10
Hlavní nabídka zařízení
Obr.12
Nabídka pravé lišty
Zobrazení
chyby
Klepnutím zde si
přečtete řešení
Zobrazuje
aktuální
provozní
režim
Klepnutím upravíte
cílovou teplotu
Zobrazuje počasí
zaposlední 3 dny
Klepnutím zde
zapnete / vypnete
zařízení
zpět
upozornění

15
CZ
ÚDRŽBA
1. ÚDRŽBA
POZOR: Zařízení obsahuje elektrické součástky pod napětím. Zaříze-
ní smí otevřít pouze osoba spříslušnou elektrotechnickou kvalikací.
Nebezpečí úrazu elektrickým proudem.
DŮLEŽITÉ: Před jakýmkoli zásahem dozařízení se nejprve ujistěte, že
je odpojeno odsítě.
POZOR: NEBEZPEČÍ. Obsahuje hořlavý plyn.
Jakékoliv servisní práce natomto zařízení smí provádět pouze odbor-
ně způsobilá osoba!
(a) Pravidelně kontrolujte vodní potrubí, zda nedochází kúniku vody nebo nasávání
vzduchu, které by mělo zadůsledek zavzdušnění systému.
(b) Čistěte pravidelně bazén altraci, aby nedošlo kpoškození zařízení vlivem špina-
vého nebo ucpaného ltru.
(c) Pravidelně kontrolujte přívod elektrické energie astav přívodního kabelu. Pokud
začne zařízení pracovat neobvykle, zařízení ihned vypněte akontaktujte autorizo-
vaný servis.
(d) Pravidelně kontrolujte technický stav tepelného čerpadla aodstraňujte nečistoty
zjeho výparníku, aby nedocházelo ksnížení účinnosti tepelné výměny.
(e) Pravidelně kontrolujte pracovní oblast čerpadla, udržujte ji včistotě aodstraňujte
zní nahromaděné nečistoty, listí, případně sníh.
(f) Nepoužíváte-li tepelné čerpadlo, odpojte jej odsítě, vypusťte zněj vodu azakryjte
je nepromokavou plachtou nebo PE fólií.
(g) Pro vnější omytí tepelného čerpadla používejte běžný čisticí prostředek nanádobí
ačistou vodu.
(h) Pravidelně čistěte měkkým kartáčem vnější plochu výparníku odnachytaných
nečistot. Kontrolujte plochu výparníku, zda lamely nejsou pomačkány. Lamely lze
opatrně narovnat plochým, neostrým nástrojem. Namechanické poškození lamel
se záruka nevztahuje.
(i) Pravidelně kontrolujte dotažení šroubů upevňujících kryty aopotřebení přívodní-
ho kabelu. Zrezivělé části očistěte drátěným kartáčem aošetřete je antikorozním
nátěrem.
(j) Pravidelně demontujte horní kryt avyčistěte vnitřek tepelného čerpadla odnečistot.
(k) Veškeré opravy vnitřních částí tepelného čerpadla smí provádět pouze kvalikova-
ný odborník.
2. ZAZIMOVÁNÍ
(a) Odpojte tepelné čerpadlo odsítě.
(b) Vypusťte zčerpadla vodu tak, že odpojíte bazénové hadice zobou přípojek
kltračnímu okruhu.
(c) Nakloněním, případně vysátím, odstaňte zvýměníku zbylou vodu.
(d) Během zimního období skladujte zařízení nasuchém místě. Vkaždém případě
zamezte, aby se dovýměníku mohla dostat voda.
DŮLEŽITÉ: Správné zazimování je velice důležité. Vevýměníku čerpadla nesmí
zůstat voda. Napřípadné poškození výměníku mrazem se záruka nevztahuje.

16
CZ ŘEŠENÍ MOŽNÝCH PROBLÉMŮ
Důležitá poznámka: Pokud závadu nelze okamžitě vyřešit, pak aby bylo možné ana-
lyzovat problém, bude potřeba znát chybový kód, který se zobrazuje nadispleji. Při
hlášení závady sdělte také provozní podmínky tepelného čerpadla: okolní teplota,
teplota bazénové vody, zda je vzduch vycházející ztepelného čerpadla studený, je-li
mřížka výparníku chladná nebo zda je navýparníku led.
Prosíme, mějte tyto informace poruce, když zavoláte zákaznický servis, abyste
mohli popsat problém. Nanásledujících stránkách najdete přehled různých typů
problémů, poruch, které se mohou vyskytnout, spolu snávodem, jak je řešit.
1. CHYBOVÁ HLÁŠENÍ
Vpřípadě že se vyskytne chyba, displej zobrazí „chybovou hlášku“ vpodobě kódu.
Význam zobrazeného kódu lze najít vníže uvedené tabulce chybových hlášek.
Závada / Chyba Kód Příčina Řešení
Chyba čidla teploty
vstupní vody P01 Čidlo je rozpojeno nebo
zkratováno Zkontrolujte nebo vyměňte čidlo
Chyba čidla teploty
výstupní vody. P02 Čidlo je rozpojeno nebo
zkratováno Zkontrolujte nebo vyměňte čidlo
Chyba čidla teploty
okolního vzduchu P04 Čidlo je rozpojeno nebo
zkratováno Zkontrolujte nebo vyměňte čidlo
Chyba čidla teploty
výparníku P05 Čidlo je rozpojeno nebo
zkratováno Zkontrolujte nebo vyměňte čidlo
Chyba čidla teploty
navýstupu zkompresoru P81 Čidlo je rozpojeno nebo
zkratováno Zkontrolujte nebo vyměňte čidlo
Chyba čidla teploty
navýstupu zkompresoru
(3x posobě) P82 Teplota navýstupu
zkompresoru je příliš
vysoká
Nechte zkontrolovat
množství chladiva
Ochrana před vysokým
tlakem E01 Vysoký tlak chladiva
Zkontrolujte čidlo vysokého
tlaku, anechte zkontrolovat,
zda plynové potrubí není
ucpáno, nebo zda je chladivo
použitelné
Ochrana před nízkým
tlakem E02 Nízký tlak chladiva
Zkontrolujte čidlo nízkého
tlaku, anechte zkontrolovat,
zda zplynového potrubí
neuniká chladivo, nebo zda je
chladiva vsystému dostatek
Chyba čidla průtoku E03 Málo nebo žádná voda
vsystému.
Zkontrolujte vodní čerpadlo,
čidlo průtoku, nebo zda není
omezen průtok vody
Velký rozdíl teplot
vstupní avýstupní vody. E06 Nízký průtok vody
výměníkem Zkontrolujte průtok vody, nebo zda systém není ucpán
Chyba komunikace E08 Selhání komunikace mezi řídící jednotkou
aovladačem Zkontrolujte připojení kabeláže
Ochrana před nízkou
okolní teplotou TP Teplota okolí je příliš nízká
Odmražení DF Je nutné odmražení

17
2. ŘEŠENÍ DALŠÍCH MOŽNÝCH PROBLÉMŮ
Chyba Její projevy Možná příčina Řešení
Tepelné
čerpadlo
nepracuje
Nadispleji se nic
neukazuje Zařízení není pod proudem Zkontrolujte kabel, přívod, jištění atd.
Nadispleji je
zobrazena
teplota vody
1. Teplota vody dosáhla
nastavené hodnoty,
tepelné čerpadlo je
vrežimu udržování
nastavené teploty
2. Zařízení se chystá
naspuštění (prodleva
3 min)
1. Zkontrolujte nastavenou
teplotu
2. Vyčkejte min. 3 minuty
Krátká doba
provozu
Nadispleji je
zobrazena teplota
vody ažádné
chybové hlášení
1. Ventilátor se netočí
2. Nedostatečné
proudění vzduchu
3. Únik chladiva
1. Nechte zkontrolovat vnitřní
zapojení ventilátoru
2. Prověřte možné překážky
vproudění vzduchu,
případně umístěte tepelné
čerpadlo jinam.
3. Množství chladiva nechte
prověřit odborníkem.
Vodní
usazeniny
Natepelném
čerpadle jsou
patrné vodní
usazeniny
1. Usazeniny zokolního
prostředí
2. Únik vody
1. Usazeniny očistěte.
2. Nechte zkontrolovat, zda
nedochází někde kúniku
vody zvýměníku
Námraza
navýparníku Námraza navýparníku Únik chladiva Nechte odborníka
zkontrolovat obsah chladiva
Pokud potíže přetrvávají, kontaktujte svého prodejce.
CZ

18
CZCZ
Kontakty
www.marimex.cz
Zákaznické centrum
tel.: +420 261222111
e-mail: [e-mail]

19
SK
ÚVOD
Ďakujeme Vám, že ste si vybrali naše tepelné čerpadlo pre ohrev vody vbazénoch.
Tento návod napoužitie obsahuje všetky potrebné informácie kinštalácii, prevádzke
aúdržbe zariadenia. Prečítajte si pozorne návod napoužitie pred tým, než začnete so
zariadením vykonávať akúkoľvek manipuláciu či údržbu. Výrobca tohto zariadenia ne-
preberá zodpovednosť zaakékoľvek úrazy či škody namajetku vprípade jeho nespráv-
nej inštalácie, uvedenia doprevádzky alebo nedostatočnej údržby.
Tento dokument je neoddeliteľnou súčasťou výrobku amusí byť uložený vstrojovni
alebo vblízkosti tepelného čerpadla.
Ak budete potrebovať radu alebo odbornú pomoc, kontaktujte svojho predajcu.
Poznámka: Ilustrácie apopisy uvedené vtomto návode nie sú záväzné aodskutočne dodané-
ho výrobku sa môžu líšiť.
UPOZORNĚNÍ: Výrobca si vyhradzuje právo vykonávať úpravy výrobku, ktoré nebudú mať
vplyv najeho základné vlastnosti, bez povinnosti aktualizácie tohto návodu.
OBSAH
BEZPEČNOSTNÉ POKYNY 20
TECHNICKÉ ÚDAJE 21
POPIS ČINNOSTI AINŠTALÁCIA 23
PREVÁDZKA AOVLÁDANIE 20
ÚDRŽBA 32
RIEŠENIE MOŽNÝCH PROBLÉMOV 33
Symbol pre triedenie odpadu vkrajinách Európskej únie
Chráňte životné prostredie! Nevyhadzujte toto zariadenie dokomunálneho odpa-
du. Výrobok obsahuje elektrické/elektronické súčasti. Podľa európskej smernice
2012/19/EU sa elektrické aelektronické zariadenia poukončeniu ich životnosti
nesmú vyhadzovať dokomunálneho odpadu, aje nevyhnutné, aby ste ich odovzdali
naekologickú likvidáciu naktomu určené zberné miesta. Informácie otýchto mies-
tach získate naobecnom úrade.
Likvidácia elektrických zariadení obsahujúcich chladivo: Zariadenie poskončení
svojej životnosti odpojte odzdroja napájania aodvodného okruhu, zvýmenníka vy-
pustite vodu aďalej nerozoberajte. Celé zariadenie odovzdajte naktomu určených zberných miestach.

20
BEZPEČNOSTNÉ POKYNY
POZOR: Prečítajte si tento návod pred inštaláciou, pred prvým použitím
alebo pred údržbou alebo opravou.
POZOR: Zariadenie obsahuje elektrické súčiastky pod napätím. Zariadenie
smie otvoriť iba osoba spríslušnou elektrotechnickou kvalikáciou. Nebez-
pečenstvo úrazu elektrickým prúdom.
POZOR: NEBEZPEČENSTVO. Obsahuje horľavý plyn. Zariadenie smie kontro-
lovať iba osoba spríslušnou odbornou kvalikáciou. Nebezpečenstvo požia-
ru.
1. Zariadenie môžu používať deti od8 rokov avyše ako aj osoby so zníženými fyzickými,
zmyslovými alebo mentálnymi schopnosťami, alebo snedostatkom skúseností avedo-
mostí, ak sú pod dozorom dospelej kompetentnej osoby alebo boli poučené obezpečnom
používaní zariadenia arozumejú rizikám, ktoré ztoho vyplývajú. Deti nesmú vykonávať
čistenie aúdržbu bez dozoru.
2. Zariadenie nie je určené napoužitie osobami, ktoré nie sú oboznámené sobsluhou
vrozsahu tohto návodu, ani osobami pod vplyvom liekov, omamných prostriedkov apod,
znižujúcich schopnosť rýchlej reakcie.
3. Umiestnenie tepelného čerpadla musí zodpovedať STN 332000-7-702, tj. najmenej 3,5m
odvonkajšieho okraja bazéna.
4. Napájacie obvod (napätie, istenie atď.) musí zodpovedať údajom natypovom štítku te-
pelného čerpadla, musí zodpovedať príslušnej norme (STN 332000) amusí byť vybavený
prúdovým chráničom svypínacím prúdom 30 mA.
5. Zásahy doelektroinštalácie tepelného čerpadla anapájacieho elektrického obvodu smie
vykonávať len osoba spríslušnou elektrotechnickou kvalikáciou.
6. Neinštalujte tepelné čerpadlo vmiestach, kde môže dôjsť kjeho zaplaveniu vodou. Ak
ktomu dôjde, vypnite istič napájacieho obvodu tepelného čerpadla apred ďalším použi-
tím ho nechajte preveriť odborne spôsobilou osobou.
7. Zariadenie neinštalujte vblízkosti horľavých plynov. Akonáhle dôjde kúniku plynu, môže
dôjsť kpožiaru.
8. Zabezpečte, aby si vpracovnej oblasti tepelného čerpadla nehrali deti. Hlavný vypínač
tepelného čerpadla musí byť umiestnený mimo dosahu detí.
9. Nenechávajte vprevádzke tepelné čerpadlo, ktoré nie je kompletne zakryté, ani dootvorov
vkrytoch nevkladajte žiadne predmety. Rotujúci ventilátor môže spôsobiť vážne zranenie.
Vnútorné potrubie je počas prevádzky horúce; pri dotyku môže spôsobiť popáleniny.
10. Udržujte ruky, vlasy avoľné súčasti odevu vbezpečnej vzdialenosti odlopatiek ventiláto-
ra, aby nedošlo kzraneniu.
11. Ak zaznamenáte neobvyklý hluk, zápach alebo dym ztepelného čerpadla, okamžite vypni-
te elektrický prívod azaistite odbornú prehliadku celého zariadenia.
12. Ak zistíte, že je prívodný kábel tepelného čerpadla alebo predlžovací kábel naprívode
poškodený, bezodkladne vypnite istič napájacieho obvodu čerpadla aporuchu odstráňte.
13. Opravy tepelného čerpadla azásahy dotlakového okruhu chladiva smie vykonávať iba
osoba spríslušnou kvalikáciou.
14. Údržba aprevádzka musia byť vykonávané vsúlade stýmto návodom napoužitie.
15. Zariadenie musí byť skladované vmiestnosti bez nepretržitej prevádzky zdrojov zapálenia
(napríklad: otvorený plameň, prevádzkové plynový spotrebič alebo prevádzková elektrický
ohrievač). Uvedomte si, že chladiva nemusí obsahovať zápach.
16. Používajte iba originálne náhradné diely. Neodstraňujte ani neupravujte akejkoľvek časti
tepelného čerpadla. Vprípade nedodržania týchto odporúčaní nie je možné uplatňovať
natoto zariadenie záruku.
SK
