MESTAR FLEXA 3 User manual

THIEN MINH MECHANICAL - ELECTRIC JSC
Head office: MESTAR Building, No. 98/11 Ung Van Khiem Street, Ward 25, Binh Thanh District, Ho Chi Minh City, Vietnam
Tel: [phone] - Email: [email protected] - Web: www.mestar.vn
We reserve the right to make technical and design changes.
LED STRIP LIGHT
INSTALLATION MANUAL
IP68

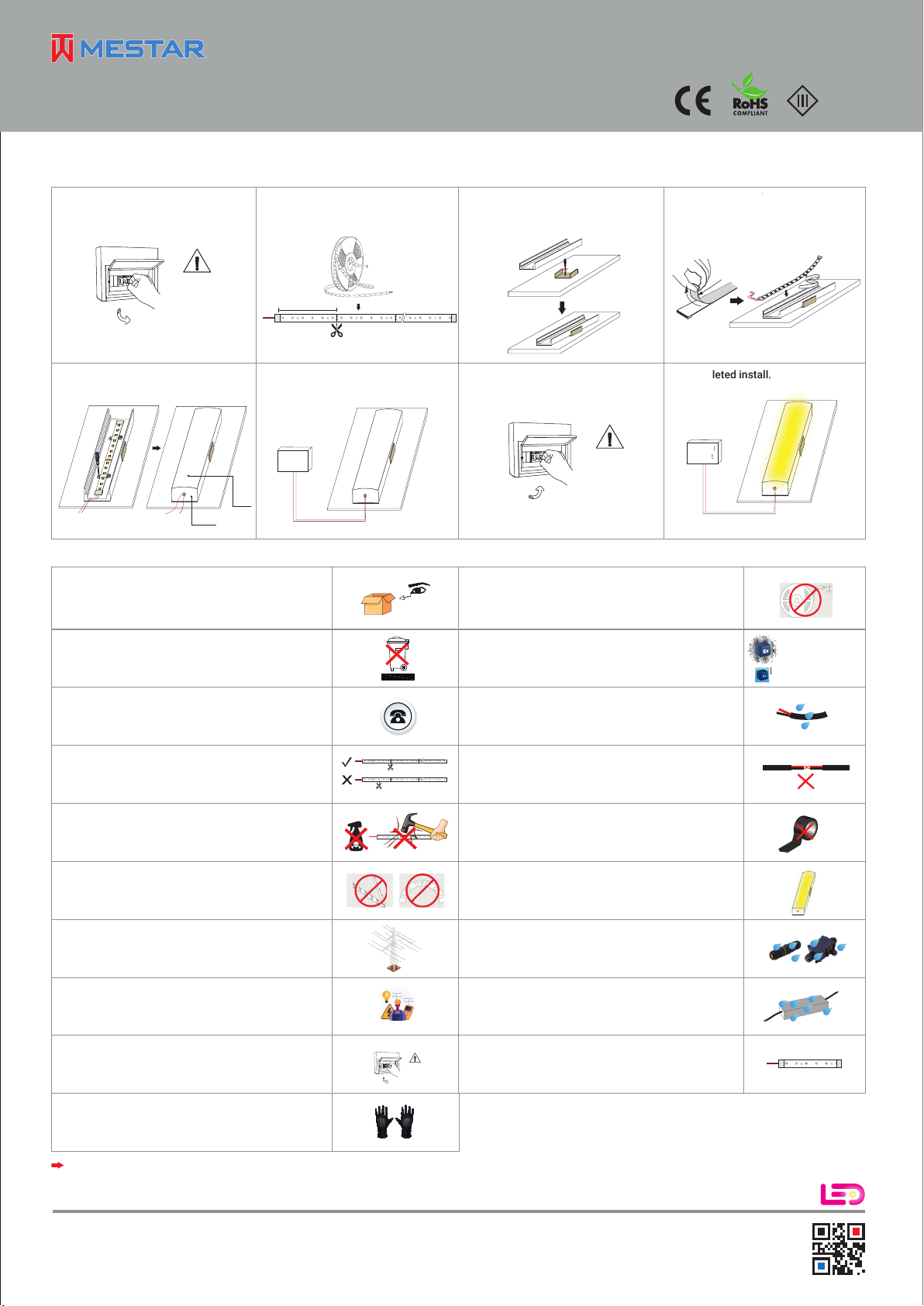

A. INSTALLATION
Users must follow the safety instructions, specifications and warning notes written in this manual. If don't follow it, we will not be responsible for the warranty.
1. Turn off the power.
POWER
On
Off
2. Cut the length to be installed at the
cutting position.
3. Fix aluminum profile with install
surface by mounting clip.
4. Remove 3M tape from strip light and
paste the strip to the profile aluminum.
5. Fix the strip by clip then fix cover and
end cap with aluminum profile. 7. Turn on the power.
6. Connect LED strip light with power. 8. Completed install.
POWER
On
Off
3M tape
24V+
24V-
24V+
24V-
24V+
24V-
24V+
24V-
DC24V- DC24V+
Electrical
cabinet
24V+
24V-
24V+
24V-
24V+
24V-
24V+
24V-
DC24V- DC24V+
Electrical
cabinet
24V+
24V-
24V+
24V-
24V+
24V-
24V+
24V-
24V+
24V-
24V+
24V-
24V+
24V-
24V+
24V-
End cap
Cover
+DC24V- +DC24V- +DC24V- +DC24V- +DC24V- +DC24V- +DC24V-
minimum cutting unit
*WARNING
1. Carefully unpack the carton. Check the contents to
ensure that all parts are present and have been
received in good condition.
5. Don’t physical impact or use of chemicals that
deform the luminaires and affect the surface.
。
4. Don’t cut in the wrong position.
2. If don't use, should be put in the right place to
avoid fire and explosion or causing environmental
pollution.
3. Contact the manufacturer if need help. Don't
install it if don't know the pieces of information.
7. Install in accordance with national standards and
local electrical codes.
8. This products must be installed and maintained by
a qualified electrician.
9. Disconnect the power supply during installation.
POWER
On
Off
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
13. All wires must be wrapped insulated and make sure
waterproof.
16. Check luminaire is fixed and secure after installation.
14. Do not let the poles of the wire touch each other.
24V+
24V-
24V+
24V-
24V+
24V-
24V+
24V-
6. Don’t fold, break, twist and bend LED strip light in
the horizontal plane.
11. Don’t connect supply power when roll intact.
12. The product must be installed in environment ≤IP68.
15. Not use glue wrap electrical to wrap the cable.
17. Must use connector or junction box IP68 to connect
cable.
18. Make sure LED driver IP68 or if LED driver <IP68
must put into placed in waterproof electrical cabinet.
+DC24V- +DC24V-
19. Sealed at the cut end by end cap and pour waterproof
glue .
Dust tight. No ingress
of dust
Continuous immersion
in water
Xm
10. Use insulated gloves during product installation.

THIEN MINH MECHANICAL - ELECTRIC JSC
Head office: MESTAR Building, No. 98/11 Ung Van Khiem Street, Ward 25, Binh Thanh District, Ho Chi Minh City, Vietnam
Tel: [phone] - Email: [email protected] - Web: www.mestar.vn
We reserve the right to make technical and design changes.
LED STRIP LIGHT
INSTALLATION MANUAL
IP65
B. INSTALLATION DIAGRAM
1. Parallel circuits (each strip light max 5m)
L
N
E
LED driver
Input voltage
AC
LED strip
light ≤5m
LED strip
light ≤5m
LED strip
light ≤5m
V+
V-
V+
V-
V+
V-
V+
V-
V+ V- V+ V- V+ V-
Junction box
IP68
Junction box
IP68
Connector IP68
Junction box IP68
+DC24V-
+DC24V- +DC24V-
+DC24V-
+DC24V- +DC24V-
Depend on quantity and power of LED strip light to choose power of LED driver on 1 line. Only use 80% efficiency of LED driver. Customers should calculate the voltage
drop by themselves depending on the actual condition.
C. MAINTENANCE PROCEDURE.
3. Check and make sure parts of luminaires are still
intact .
4. Check and make sure wires don’t slip.
2. Cleaning surface, don’t let the luminaires installation
position have too dirty, much dust and make sure
wide space to not overheat.
6. Make sure the power supply is correct and stable.
5. Check and make sure wires don’t be broken or torn
wrap insulate.
1. Checking time: the luminaires work maximum 12
hours per day so per 6 months (similar about 2160
hours) we should to check to make sure the luminaire
is working properly. 6 months
D. MODEL
2. Series circuits (series circuits max 5m)
Depend on quantity and power of LED strip light to choose power of LED driver on 1 line. Only use 80% efficiency of LED driver. LED strip light only can series max 5m
on 1 line.
24V+
24V-
24V+
24V-
24V+
24V-
24V+
24V-
L
N
E
LED driver
Input voltage
AC
V+
V-
LED
strip light
V+
V-
LED
strip light
V+
V-
Strip light series max 5m
Connector
IP68
V+
V-
Connector
IP68
V+
V-
Connector IP68
Junction box IP68
ModelNO. Input voltage Protection grade
1
2
DC24V
DC24V
IP68
IP68
3
4
DC24V
DC24V
IP68
IP68
5DC24V IP68
MI8S-J2835-4.8W
MI8S-J2835-8.5W
MI8S-J2835-10W
MI8S-J2835-14.4W
MI8S-J2835-19.2W

THIEN MINH MECHANICAL - ELECTRIC JSC
Head office: MESTAR Building, No. 98/11 Ung Van Khiem Street, Ward 25, Binh Thanh District, Ho Chi Minh City, Vietnam
Tel: [phone] - Email: [email protected] - Web: www.mestar.vn
We reserve the right to make technical and design changes.
ĐÈN LED DÂY
HƯỚNG DẪN LẮP ĐẶT
IP68
A. LẮP ĐẶT
Người dùng phải tuân theo các hướng dẫn an toàn, thông số kỹ thuật và ghi chú cảnh báo được viết trong hướng dẫn lắp đặt này. Nếu không tuân thủ, chúng tôi sẽ
không chịu trách nhiệm bảo hành.
1. Tắt nguồn điện.
POWER
On
Off
2. Cắt chiều dài cần lắp đặt tại vị trí cắt. 3. Cố định thanh nhôm với bề mặt lắp
đặt bằng kẹp lắp đặt.
4. Tháo lớp keo 3M và dán LED dây vào
thanh nhôm.
5. Cố định LED dây bằng kẹp sau cố định
mặt che và đầu chụp với thanh nhôm. 7. Mở nguồn điện.
6. Kết nối LED dây với nguồn. 8. Lắp đặt hoàn tất.
POWER
On
Off
24V+
24V-
24V+
24V-
24V+
24V-
24V+
24V-
DC24V- DC24V+
Tủ điện
24V+
24V-
24V+
24V-
24V+
24V-
24V+
24V-
DC24V- DC24V+
Tủ điện
4. Không cắt sai vị trí cắt.
1. Mở hộp cẩn thận. Kiểm tra bên trong để đảm bảo rằng
tất cả các bộ phận đều có và đã được nhận trong tình
trạng tốt.
2. Nếu không sử dụng phải để ở vị trí đúng nơi quy định
để tránh gây cháy nổ, ô nhiễm môi trường.
3. Liên hệ với nhà sản xuất nếu cần trợ giúp. Không nên
tự ý lắp đặt khi không rõ thông tin.
5. Không tác động vật lý hay sử dụng các loại hóa chất
gây biến dạng bộ đèn và ảnh hưởng đến chất lượng
bề mặt sơn.
7. Lắp đặt theo tiêu chuẩn quốc gia và mã điện địa
phương.
8. Các sản phẩm phải được lắp đặt và bảo trì bởi thợ điện
có chuyên môn.
9. Ngắt nguồn điện trong quá trình lắp đặt.
13. Toàn bộ dây điện phải được bọc cách điện và đảm
bảo chống thấm nước.
16. Kiểm tra bộ đèn đã được cố định và chắc chắn sau
khi lắp đặt chưa.
14. Không để các cực của dây chạm vào nhau.
11. Không kết nối nguồn điện khi cuộn còn nguyên vẹn.
6. Không được gấp, bẻ, xoắn, uốn cong LED dây trong
mặt phẳng nằm ngang.
*CẢNH BÁO
。
POWER
On
Off
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
+DC24V-
24V+
24V-
24V+
24V-
24V+
24V-
24V+
24V-
12. Sản phẩm phải được lắp đặt trong môi trường ≤IP65.
Chống bụi. Không có
sự xâm nhập của bụi
Nước phun vào vỏ ở
mọi góc độ
15. Không sử dụng băng keo điện để quấn dây cáp điện.
17. Phải sử dụng đầu nối hoặc hộp nối IP68 để kết nối
cáp.
18. Đảm bảo LED driver IP68, nếu LED driver <IP68 phải
đặt trong tủ điện chống thấm nước.
+DC24V- +DC24V-
19. Bịt kín phần đầu cuối đã cắt bằng đầu chụp và đổ
keo chống thấm.
3M tape
24V+
24V-
24V+
24V-
24V+
24V-
24V+
24V-
24V+
24V-
24V+
24V-
24V+
24V-
24V+
24V-
End cap
Cover
+DC24V- +DC24V- +DC24V- +DC24V- +DC24V- +DC24V- +DC24V-
minimum cutting unit
10. Sử dụng găng tay cách điện trong suốt quá trình lắp
đặt sản phẩm.

THIEN MINH MECHANICAL - ELECTRIC JSC
Head office: MESTAR Building, No. 98/11 Ung Van Khiem Street, Ward 25, Binh Thanh District, Ho Chi Minh City, Vietnam
Tel: [phone] - Email: [email protected] - Web: www.mestar.vn
We reserve the right to make technical and design changes.
ĐÈN LED DÂY
HƯỚNG DẪN LẮP ĐẶT
IP65
Tùy theo số lượng và công suất LED dây để chọn công suất LED driver trên 1 line. Chỉ sử dụng 80% hiệu suất của LED driver. Khách hàng nên tự tính toán mức độ sụt áp tùy
theo điều kiện thực tế.
2. Mạch nối tiếp (nối tiếp tối đa 5m)
Tùy theo số lượng và công suất LED dây để chọn công suất LED driver trên 1 line. Chỉ sử dụng 80% hiệu suất của LED driver. Đèn LED dây chỉ có thể mắc nối tiếp tối đa 5m.Tùy theo số lượng và công suất LED dây để chọn công suất LED driver trên 1 line. Chỉ sử dụng 80% hiệu suất của LED driver. Đèn LED dây chỉ có thể mắc nối tiếp tối đa 5m.
C. QUY TRÌNH BẢO DƯỠNG
3. Kiểm tra và đảm bảo các bộ phận của bộ đèn vẫn còn
nguyên vẹn.
4. Kiểm tra và đảm bảo dây điện không bị tuột.
2. Vệ sinh bề mặt, không để vị trí lắp đặt bộ đèn quá bẩn,
nhiều bụi và đảm bảo không gian rộng rãi để đèn không
bị quá nhiệt.
6. Đảm bảo nguồn cấp luôn chính xác và ổn định.
5. Kiểm tra và đảm bảo dây điện không bị đứt hoặc bị
tróc lớp vỏ bọc.
1. Thời gian kiểm tra: trung bình mỗi ngày bộ đèn hoạt
động tối đa 12h nên cứ 6 tháng (tương đương khoảng
2160 giờ) chúng 6 months
D. MÃ SẢN PHẨM
24V+
24V-
24V+
24V-
24V+
24V-
24V+
24V-
+DC24V-
+DC24V- +DC24V-
+DC24V-
+DC24V- +DC24V-
B. SƠ ĐỒ NGUYÊN LÝ LẮP ĐẶT
1. Mạch song song (mỗi đoạn LED dây tối đa 5m)
L
N
E
LED driver
Điện áp vào
AC
LED dây ≤5m LED dây ≤5m LED dây ≤5m
V+
V-
V+
V-
V+
V-
V+
V-
V+ V- V+ V- V+ V-
Hộp đấu nối
IP68
Hộp đấu nối
IP68
Đầu nối IP68
Hộp đấu nối IP68
L
N
E
LED driver
Điện áp vào
AC
V+
V-
LED dây V+
V-
LED dây
V+
V-
LED dây mắc nối tiếp tối đa 5m
Đầu nối
IP68
V+
V-
Đầu nối
IP68
V+
V-
Đầu nối IP68
Hộp đấu nối IP68
Mã sản phẩm
STT Điện áp vào Chỉ số IP
1
2
DC24V
DC24V
IP68
IP68
3
4
DC24V
DC24V
IP68
IP68
5DC24V IP68
MI8S-J2835-4.8W
MI8S-J2835-8.5W
MI8S-J2835-10W
MI8S-J2835-14.4W
MI8S-J2835-19.2W
