MONTAIR UCM Series Service manual

MANUALE DI
INSTALLAZIONE
USO E
MANUTENZIONE
INSTALLATION,
USE AND
MAINTENANCE
MANUAL
Serie / Series
Emissione / Issue Sostituisce / Replaces
Manuale / Manual
UCM
02.10
MTM 132 ab
---
ITALIANO / ENGLISH
CALOR SRL - Str. Progresului nr. 30-40, sector 5, Bucuresti - tel: [phone], fax: [phone]
www.calorserv.ro - www.calor.ro

2
INDICE CONTENTS
Argomento
PREMESSA
DESCRIZIONE DELLA MACCHINA
INSTALLAZIONE
COLLEGAMENTI ELETTRICI
RACCOMANDAZIONI FINALI
Subject
INTRODUCTION
UNIT DESCRIPTION
INSTALLATION
ELECTRIC CONNECTIONS
CLOSING INSTRUCTIONS
1
2
3
4
5
1
2
3
4
5
pag. 3
pag. 5
pag. 9
pag. 14
pag. 19
pag. 3
pag. 5
pag. 9
pag. 14
pag. 19

3
1. PREMESSA
1.1 INFORMAZIONI GENERALI
Questo manuale contiene le norme di installazione,
uso e manutenzione dei condensatori remoti UCM,
evidenziandone rischi e pericoli connessi. Esso è stato
espressamente studiato e sviluppato per permettere
al personale preposto un utilizzo facile e in sicurezza
dei condensatori remoti UCM. Leggere attentamente e
completamente tutte le informazioni in esso riportate.
Prestare particolare attenzione alle norme evidenziate
con
in quanto se non osservate possono causare danno alle
persone, all’ambiente e/o alla macchina stessa.
La società declina ogni responsabilità per qualsiasi uso
improprio della macchina, per modifiche alla stessa non
autorizzate o per la non osservanza delle norme riportate
sul manuale. Il manuale deve essere conservato in luogo
sicuro e messo a disposizione del personale addetto alla
conduzione ed alla manutenzione del refrigeratore.
1.3 AVVERTENZE
Le unità UCM sono state progettate e costruite per
garantire nel tempo grande affidabilità di esercizio e
massima sicurezza; per questo e grazie alle scelte pro-
gettuali e realizzative, la società può garantire la totale
conformità agli standard di sicurezza CE.
Ulteriore garanzia è assicurata dai collaudi cui la mac-
china è stata sottoposta in fabbrica.
All’utente resta quindi soltanto l’impegno di un uso
proprio e di una manutenzione preventiva conforme alle
indicazioni contenute in questo manuale.
Ogni intervento, di qualsiasi natura, sulla
macchina deve essere preceduto da una
attenta lettura del presente manuale in tutte
le sue parti.
1. INTRODUCTION
1.1 GENERAL INFORMATION
This manual contains the installation, use and mainte-
nance instructions for the air cooled remote condenser,
and highlights all connected risks and perils. It has been
expressly prepared and written to allow authorised users
to use the UCM in complete safety and with the greatest
of ease. Please read the whole of this manual with care,
paying special attention to the sections marked with
as non-compliance may cause harm to people, dete-
riorate the environment and/or damage the unit.
The company declines all responsibility for any improper
use of the unit, unauthorised modifications or non-com-
pliance with the instructions contained in this manual.
Please keep this manual in a safe place and make it
available to chiller operators and maintenance men.
1.3 WARNINGS
The UCM units have been designed and built to ensure
long-term operating reliability and maximum safety;
for this reason and thanks to the company’s design
and construction policy, the company is able to guar-
antee that this product totally complies with EC safety
standards.
A further guarantee of this is provided by the factory
tests carried out on the unit.
The user, therefore, must only ensure the unit is properly
used and that maintenance operations are carried out
according to the indications contained in this manual.
Theunit shouldnotbe toucheduntil the whole
of this manual has been carefully read.

4
Il manuale di installazione, uso e manuten-
zione deve essere sempre a disposizione
degli addetti, i quali, prima di ogni operazione
sulla macchina, devono obbligatoriamente
leggerlo.
Per ogni ulteriore informazione e chiarimento la
G.I. INDUSTRIAL HOLDING S.p.A. si rende disponibile
al seguente indirizzo:
This installation, use and maintenance man-
ual must always be kept within easy reach
of authorised staff who are obliged to read
it before carrying out any operations on the
unit.
For any further information or explanations please con-
tact G.I. INDUSTRIAL HOLDING S.p.A. at the following
address:

5
2 DESCRIZIONE DELLA MACCHINA
Questo capitolo ha lo scopo di fornire una descrizione
generale delle caratteristiche principali della macchina
nel suo insieme, unitamente a quella dei principali com-
ponenti, standard e opzionali.
2.1 IDENTIFICAZIONE
2.1.1 Identificazione della macchina
La macchina si identifica tramite le targhette poste sul
telaio e sul quadro elettrico. Le targhette riportano i
seguenti dati:
- Ragione sociale del costruttore
- Indirizzo del costruttore
- Designazione della serie e del tipo di unità
- Numero di matricola
- Anno di costruzione
- Tipo e quantità di refrigerante
- Massima pressione ammissibile
- Taratura dei pressostati
- Simbolo della certificazione CE
- Caratteristiche elettriche
- Identificazione schema elettrico
2 UNIT DESCRIPTION
This chapter contains a general description of the main
unit characteristics, together with those of its principal
standard and optional components.
2.1 IDENTIFICATION
2.1.1 Unit identification
The unit can be identified throug the plats attached on
the frame and in the electrical box. This label contains
the following information:
- Manufacturer’s name
- Manufacturer’s address
- Description of the series and type of unit
- Series number
- Year of construction
- Type and quantity of refrigerant liquid
- Max. Allowable pressure
- Pressure switch set point
- EC certification symbol
- Electrical characteristics
- Wiring diagram identification

6
IMPORTANTE
1. Conservare questo manuale per tutto il periodo di
vita del modello.
2. Prima dell’installazione e di qualsiasi operazione
leggere con attenzione tutte le istruzioni.
3. Per qualsiasi dubbio o impiego non previsto inter-
pellare la casa costruttrice o il rivenditore.
4. Il modello deve essere installato, avviato e gestito
esclusivamente da personale qualificato, secondo
la Legislazione Locale.
5. Non operare manomissioni sui componenti del mo-
dello.
6. L’utilizzo in condizioni di funzionamento non speci-
ficate deve considerarsi scorretto o improprio.
7. L’installazione deve avvenire seguendo la legisla-
zione locale relativa e le specifiche condizioni di
progetto.
8. Il costruttore non si riterrà responsabile di inconve-
nienti, rotture o incidenti dovuti al mancato rispetto
delle indicazioni contenute nella presente pubblica-
zione.
Questo manuale rispecchia lo stato della tecnica al
momento della commercializzazione del prodotto, per-
tanto non può essere considerato inadeguato nel caso
in cui l'evoluzione dei metodi progettuali e costruttivi
richiedano l'aggiornamento dei dati espressi.
APPLICAZIONI
1. Descrizione del modello:
2. Condensatore ad aria con motoventilatori assiali
adatto a condensare fluidi refrigeranti in impianti a
compressione di vapore.
3. Il modello va impiegato esclusivamente per lo scopo
per cui è stato progettato: l’uso improprio esonera il
costruttore da qualsiasi responsabilità.
4. Il grado di protezione minimo del modello è IP54.
Il modello viene fornito con scambiatore conforme
alla normativa di pulizia interna DIN 8964. I modelli
condensanti sono caricati con aria secca a 2 bar e
dispongono di attacchi di pressione da 1/4” SAE.
Il prodotto è conforme alle condizioni della direttiva
di bassa tensione 73/23 CEE modificata dalla 93/68
CEE secondo le norme CEI 61-50.
IMPORTANT
1. Keep this manual for the lifespan of the model.
2. Read technical manual carefully before installation and
prior to any intervention on model.
3. Seek advice from the producer or retailer for doubts or
nonstandard use.
4. The model must be installed, run and maintained by
qualified personnel only and in compliance to local
laws.
5. Do not alter or tamper with the components of the
model.
6. Use in non specified working conditions is considered
wrong and unacceptable.
7. Installation must be carried out in accordance to
the relevant local laws and to specific conditions of
project.
8. The manufacturer shall not be held liable for inconve-
niences, breakdown or accidents owing to disrespect
of the indications of this publication.
This manual reflects the state of technology at the mo-
ment of marketing the product, therefore it cannot be
considered incomplete should the evolution of the
methods of design and manufacture require an update
of the data stated herein.
APPLICATIONS
1. Description of model:
2. Air cooled condenser with axial type fan motors suita-
ble for the condensing of refrigerant fluids in installa-
tions with steam compressors
3. The model must be used exclusively for the purpose for
which it has been designed: misuse or improper use
exempts the manufacturer from any responsibility.
4. The minimum protection grade for this model is IP54.
The model is supplied with heat exchangers that are
compliant to DIN 8964 standard for internal cleansing.
The condenser coils are charged with dry air at 2 bar
and are equipped with 1/4” SAE pressure valves. The
product is in compliance to the conditions of the 73/23
EEC low voltage directive amended by 93/68 EEC in
accordance to CEI 61-50 standards.

7
ISPEZIONE - STOCCAGGIO
1. Al ricevimento della merce contestare immediata-
mente eventuali danni alla compagnia di trasporto.
2. Durante la movimentazione non esercitare pressioni
improprie sull’imballaggio, che va sempre mante-
nuto nella posizione indicata dalla grafica sovraim-
pressa.
3. Il modello imballato deve essere spostato da per-
sonale qualificato mediante uno o più carrelli eleva-
tori di portata adeguata (vedi tabelle caratteristiche
dimensionali). Per evitarne il ribaltamento le staffe
di sollevamento devono avere lunghezza superio-
re alla profondità dell’imballaggio. Evitare qualsiasi
movimento brusco e non sostare in prossimità del-
l'area di manovra. Assicurare sempre i modelli agli
organi di sollevamento prima di procedere con le
operazioni di movimentazione. Un grosso urto o una
forte spinta possono capovolgere il modello.
4. Il modello deve essere immagazzinato nel suo im-
ballo originale in un locale temperato e lontano dalle
intemperie.
5. Non sovrapporre all'imballaggio nessun altro mate-
riale.

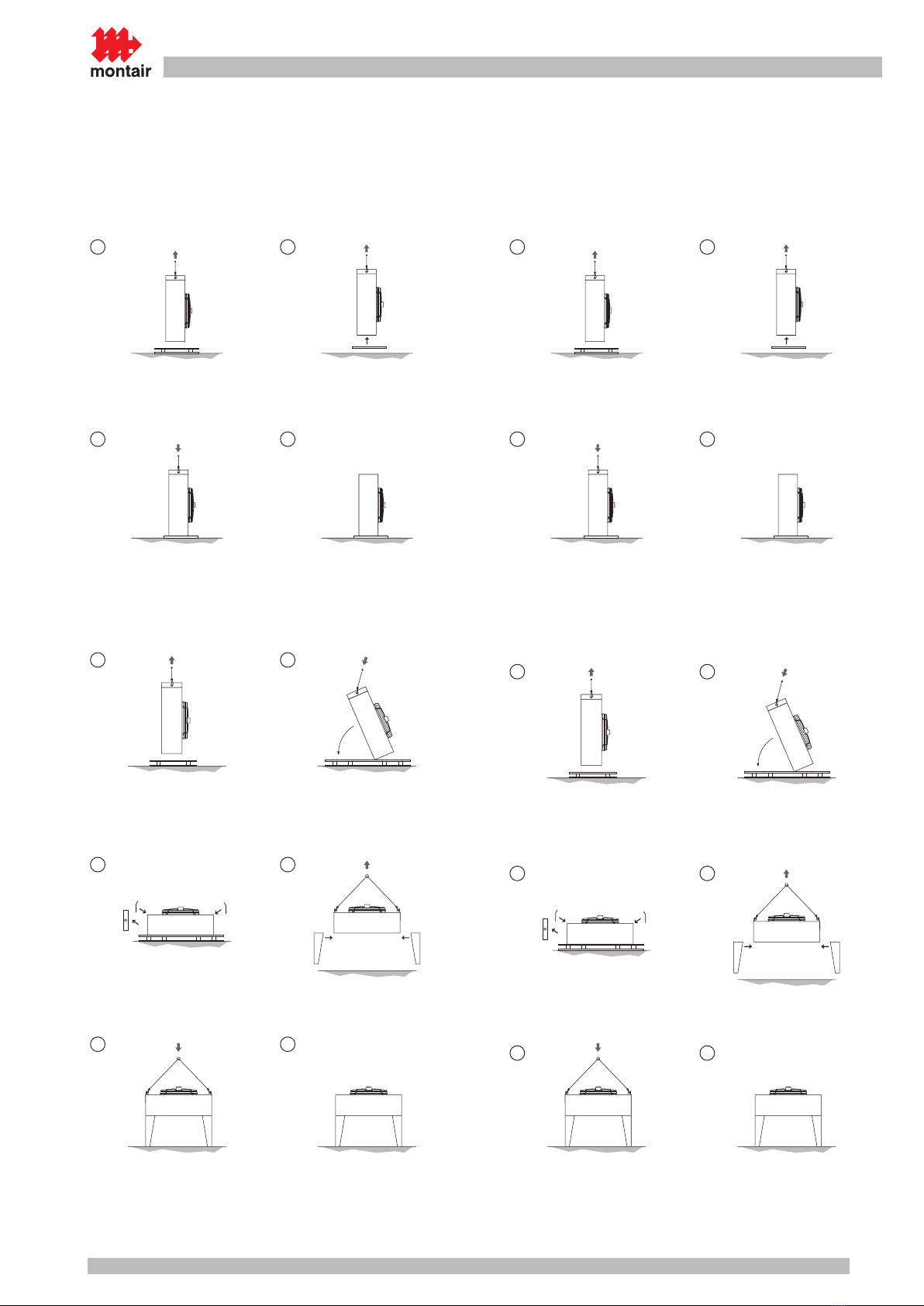

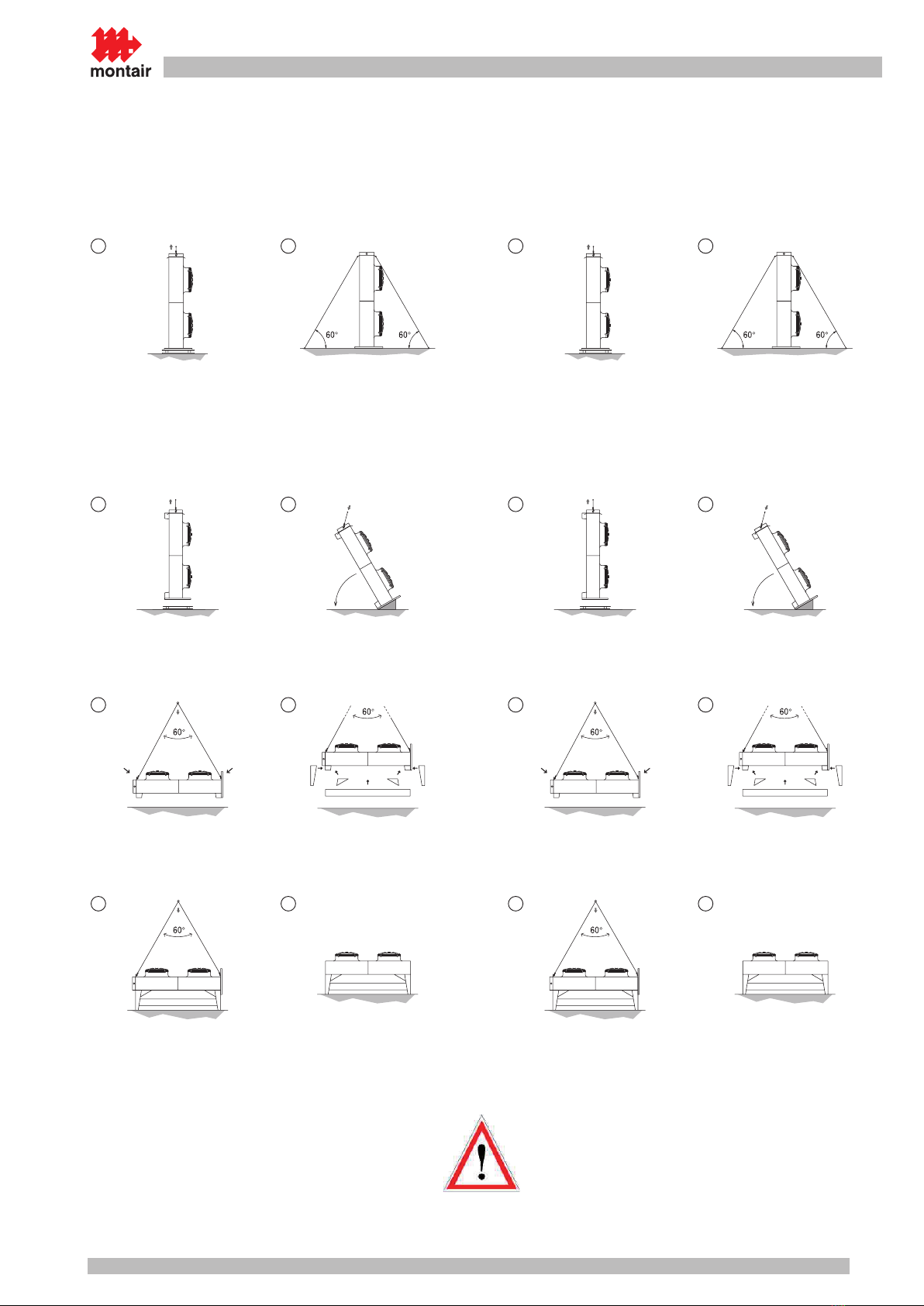

INSPECTION - STORAGE
1. Upon delivery immediately examine the condition of
model; promptly notify shipping company should da-
mage be detected.
2. During transport of model it is necessary to avoid ap-
plying inappropriate pressure on the package, and it
must be kept in the position specified.
3. The model packaged model must be moved and posi-
tioned by qualified personnel by means of one or more
adequate fork-lift trolleys (see dimensional features). In
order to prevent possible turning over the forks must
be longer that the depth of the package. Avoid abrupt
movements and keep away from maneuvering area.
Always secure models to lifting equipment before
starting relocation operations; possible collisions or
violent shoves may knock over model.
4. The model must be stored in its original crate in a
sheltered location.
5. Do not stack other material on packaged model.

8
CONDIZIONI DI INSTALLAZIONE
1. Il modello viene equipaggiato con motoventilatori
assiali non adatti a sopportare pressioni statiche ag-
giuntive, pertanto non può essere canalizzato, non
possono essere installati filtri in aspirazione dell’aria
e nell'area dedicata all'installazione non devono veri-
ficarsi forti correnti d'aria contrarie al flusso dei moto-
ventilatori.
2. L'installazione dev'essere effettuata preferenzialmen-
te all'esterno, nel caso in cui il modello trovi alloggio
all'interno è indispensabile prevedere una presa d'aria
che escluda qualsiasi pressione statica aggiunta.
3. La base d’appoggio dev'essere adeguata al peso del
modello in ordine di marcia (vedi tabelle caratteristiche
dimensionali).
4. I’apparecchio deve essere saldamente ancorato alla
base d’appoggio, per prevenire la trasmissione del ru-
more impiegare eventualmente degli ammortizzatori.
5. Prevedere uno spazio adeguato alla circolazione del-
l'aria e alla manutenzione (vedi il capitolo installazione).
6. Nell’area di installazione non devono trovarsi corpi
estranei e polveri che possano ostruire lo scambiatore.
7. Il luogo dell’installazione deve offrire un'adeguata pro-
tezione contro particolari eventi atmosferici (es. alla-
gamenti).
8. Il luogo d’installazione dev'essere conforme a quanto
eventualmente prescritto dalla legislazione locale.
9. Questo apparecchio non dev'essere installato in at-
mosfera esplosiva, acida o non compatibile con i ma-
teriali che lo compongono (vedere capitolo “Materiali
di Costruzione”).
10.La temperatura ambiente non dev’essere inferiore
a –20 °C e superiore a 43 °C, in caso di installazioni
a temperature inferiori a 5 °C verificare che la pre-
senza di neve o di ghiaccio non ostruisca le alette e
non impedisca la rotazione dei motori.
11.Collocare sempre il modello in modo che il gas re-
frigerante entri dall’alto ed il liquido esca dal basso.
RISCHI RESIDUI
1. Le alette dello scambiatore sono taglienti, adottare
ogni precauzione per evitare di ferirsi.
2. I collettori possono raggiungere temperature eleva-
te, evitare il contatto.
3. L’aria calda proveniente dai motoventilatori può
creare disagio al personale e danni alle cose.
CONDITIONS OF INSTALLATION
1. The model is equipped with axial type fan motors that
are not suitable to sustain additional static pressures,
therefore it cannot be fitted with duct ventilation sy-
stems, with filters at the air suction side, and should
not be installed in areas with strong air currents that
clash with the air flow of the fan motors.
2. The model must be installed preferably outdoors,
should it be situated in a closed area it is necessary
to predispose an air vent in order to totally exclude
additional static pressure.
3. The base must adequately support the weight of the
operational model (see details in Dimensional Feature
charts.
4. The unit must be firmly secured to the support base,
to avoid noise transmission it is possible to use vibra-
tion dampers.
5. Ensure adequate free space for appropriate air cir-
culation and for model maintenance. (see installation
section).
6. The installation site must be free from foreign objects
and dust that can obstruct the heat exchanger.
7. The installation area must be adequately protected
against particularly extreme weather conditions (for
example: flooding).
8. The installation site must comply with the regulations
prescribed by the local laws.
9. This unit must not be installed in explosive, aggressive
atmosphere or other conditions that are not compati-
ble with the materials of the model (see section “Con-
struction materials”).
10.The ambient temperature must not be under –20°C
and must not exceed 43°C; for installations with tem-
peratures under 5°C check that snow or ice do not ob-
struct the coil fins or hamper with the motor rotation.
11.Always position the model so that the gas refrige-
rant enters from the top and the fluid exits from the
bottom.
OTHER RISKS
1. The coil fins are razor sharp, it is therefore necessary
to take measures in order to prevent injury.
2. The headers can reach very high temperatures, avoid
contact.
3. The hot air coming from the motors may cause di-
scomfort to personnel and also damage to objects.

9
INSTALLAZIONE
Distanza minima dalle pareti
1,5 m
0,8 m
1,5 m
0,8 m
INSTALLATION
Minimum distance from walls
Versione "V" - (vista dall'alto)
"V" Version - (top view)
Versione "H"
"H" Version
Distanza minima fra i modelli a doppia fila
di motori
Min. distance between models with
double row motors
Distanza minima fra i modelli in campo aperto.
Minimum distance between models in open field.
Distanza minima fra i modelli
Minimum distance between models in the presence of walls.

10
UCM VENTOLA Ø 350 - Ø 450 - Ø 500 MM
Installazione modelli a singola fila di motori
UCM Ø 350 - Ø 450 - Ø 500 MM FANS
Installation of single row motor models
5 6
1 2
3 4
1 2
3 4
Agganciare il modello tramite le
staffe di sollevamento.
Sollevare e montare le gambe for-
nite a corredo
Spostare il modello sul luogo d’in-
stallazione, bloccarlo mediante viti
adeguate e smontare le staffe uti-
lizzati per la movimentazione.
Rimuovere immediatamente il film
protettivo (LDPE) dalla carrozzeria.
Agganciare il modello tramite le
staffe di sollevamento.
Appoggiarlo su due assi di legno e
sostituire le staffe di sollevamento
con quelle fornite a corredo.
Ribaltare la macchina per ottenere
la configurazione desiderata.
Sostituire le staffe utilizzate per la
movimentazione con quelle fornite
per l’installazione.
Spostare il modello sul luogo di
installazione,bloccarlo mediante viti
adeguate e smontare le staffe uti-
lizzati per la movimentazione.
Rimuovere immediatamente il film
protettivo (LDPE) dalla carrozzeria.
Configurazione H
Configurazione V
5 6
1 2
3 4
1 2
3 4
Sostituire le staffe di sollevamento
con quelle fornite a corredo
Agganciare il modello alle nuove
staffe, sollevarlo e montare le
gambe fornite a corredo.
Spostare il modello sul luogo di
installazione,bloccarlo mediante viti
adeguate e smontare le staffe uti-
lizzati per la movimentazione.
Rimuovere immediatamente il film
protettivo (LDPE) dalla carrozzeria.
Rimuovere dall’imballo il coperchio
superiore, i fianchi e le testate,
assicurare il modello alle staffe di
sollevamento e sollevare.
Rimuovere la base dell’imballaggio
e montare le staffe di appoggio for-
nite a corredo.
Spostare il modello sul luogo di
installazione, bloccarlo mediante
viti adeguate e smontare le staffe
utilizzati per la movimentazione.
Rimuovere immediatamente il film
protettivo (LDPE) dalla carrozzeria.
Rimuovere dall’imballo il coperchio
superiore, i fianchi e le testate,
assicurare il modello alle staffe di
sollevamento e sollevare.
Appoggiare il modello su due assi
di legno e ribaltare la macchina per
ottenere la configurazione deside-
rata.
Configurazione H
Configurazione V
5 6
1 2
3 4
1 2
3 4
Fasten model by means of lifting
brackets.
Lift model and mount the support
legs supplied loose with model.
Transfer model to installation site,
secure it with adequate screws and
remove the brackets that were
used for hauling.
Remove immediately protective
film (LDPE) from casing.
Fasten model by means of lifting
brackets.
Place it on two wooden boards and
replace the lifting brackets with the
ones supplied loose with model.
Position unit as to obtain the desi-
red configuration.
Replace the brackets used for posi-
tioning with those supplied for
installation.
Transfer model to installation site,
secure it with adequate screws and
remove the brackets that were
used for hauling.
Remove immediately protective
film (LDPE) from casing.
Configuration H
Configuration V
5 6
1 2
3 4
1 2
3 4
Replace the lifting brackets with
those supplied loose with model.
Fasten model to the new brackets,
lift and mount the support legs sup-
plied loose with model.
Transfer model to installation site,
secure it with adequate screws and
remove the brackets that were
used for hauling.
Remove immediately protective
film (LDPE) from casing.
Remove top , side panels and front
and back panels of package, secu-
re model to lifting brackets and lift
model.
Remove base of package and
mount base support brackets sup-
plied loose with model.
Transfer model to installation site,
secure it with adequate screws and
remove the brackets that were
used for hauling.
Remove immediately protective
film (LDPE) from casing.
Remove top , side panels and front
and back panels of package, secu-
re model to lifting brackets and lift
model.
Place it on two wooden boards and
position the model in the desired
configuration.
Configuration H
Configuration V

11
UCM VENTOLA Ø 630 MM
Installazione modelli a singola fila di motori
UCM Ø 630 MM FANS
Installation of single row motor models
5 6
1 2
3 4
1 2
3 4
Agganciare il modello tramite le
staffe di sollevamento.
Sollevare e montare le gambe for-
nite a corredo
Spostare il modello sul luogo d’in-
stallazione, bloccarlo mediante viti
adeguate e smontare le staffe uti-
lizzati per la movimentazione.
Rimuovere immediatamente il film
protettivo (LDPE) dalla carrozzeria.
Agganciare il modello tramite le
staffe di sollevamento.
Appoggiarlo su due assi di legno e
sostituire le staffe di sollevamento
con quelle fornite a corredo.
Ribaltare la macchina per ottenere
la configurazione desiderata.
Sostituire le staffe utilizzate per la
movimentazione con quelle fornite
per l’installazione.
Spostare il modello sul luogo di
installazione,bloccarlo mediante viti
adeguate e smontare le staffe uti-
lizzati per la movimentazione.
Rimuovere immediatamente il film
protettivo (LDPE) dalla carrozzeria.
Configurazione H
Configurazione V
5 6
1 2
3 4
1 2
3 4
Sostituire le staffe di sollevamento
con quelle fornite a corredo
Agganciare il modello alle nuove
staffe, sollevarlo e montare le
gambe fornite a corredo.
Spostare il modello sul luogo di
installazione,bloccarlo mediante viti
adeguate e smontare le staffe uti-
lizzati per la movimentazione.
Rimuovere immediatamente il film
protettivo (LDPE) dalla carrozzeria.
Rimuovere dall’imballo il coperchio
superiore, i fianchi e le testate,
assicurare il modello alle staffe di
sollevamento e sollevare.
Rimuovere la base dell’imballaggio
e montare le staffe di appoggio for-
nite a corredo.
Spostare il modello sul luogo di
installazione, bloccarlo mediante
viti adeguate e smontare le staffe
utilizzati per la movimentazione.
Rimuovere immediatamente il film
protettivo (LDPE) dalla carrozzeria.
Rimuovere dall’imballo il coperchio
superiore, i fianchi e le testate,
assicurare il modello alle staffe di
sollevamento e sollevare.
Appoggiare il modello su due assi
di legno e ribaltare la macchina per
ottenere la configurazione deside-
rata.
Configurazione H
Configurazione V
5 6
1 2
3 4
1 2
3 4
Fasten model by means of lifting
brackets.
Lift model and mount the support
legs supplied loose with model.
Transfer model to installation site,
secure it with adequate screws and
remove the brackets that were
used for hauling.
Remove immediately protective
film (LDPE) from casing.
Fasten model by means of lifting
brackets.
Place it on two wooden boards and
replace the lifting brackets with the
ones supplied loose with model.
Position unit as to obtain the desi-
red configuration.
Replace the brackets used for posi-
tioning with those supplied for
installation.
Transfer model to installation site,
secure it with adequate screws and
remove the brackets that were
used for hauling.
Remove immediately protective
film (LDPE) from casing.
Configuration H
Configuration V
5 6
1 2
3 4
1 2
3 4
Replace the lifting brackets with
those supplied loose with model.
Fasten model to the new brackets,
lift and mount the support legs sup-
plied loose with model.
Transfer model to installation site,
secure it with adequate screws and
remove the brackets that were
used for hauling.
Remove immediately protective
film (LDPE) from casing.
Remove top , side panels and front
and back panels of package, secu-
re model to lifting brackets and lift
model.
Remove base of package and
mount base support brackets sup-
plied loose with model.
Transfer model to installation site,
secure it with adequate screws and
remove the brackets that were
used for hauling.
Remove immediately protective
film (LDPE) from casing.
Remove top , side panels and front
and back panels of package, secu-
re model to lifting brackets and lift
model.
Place it on two wooden boards and
position the model in the desired
configuration.
Configuration H
Configuration V

12
UCM VENTOLA Ø 800 E Ø 1000 MM
Installazione modelli a singola fila di motori
UCM Ø 800 END Ø 1000 MM FANS
Installation of single row motor models
1 2
1 2
3 4
Rimuovere dall’imballo il coperchio
superiore, i fianchi e le testate,
assicurare il modello alle staffe di
sollevamento e sollevare.
Spostare il modello sul luogo di
installazione e bloccarlo mediante
viti adeguate, smontare le staffe
utilizzati per la movimentazione e
rimuovere il film protettivo (LDPE)
dalla carrozzeria
Rimuovere il coperchio superiore, i
fianchi e le testate, assicurare il
modello alle staffe di sollevamento
e sollevare.
Sollevare il modello, rimuovere la
base dell’imballaggio e fissare le
gambe fornite a corredo
Spostare il modello sul luogo di
installazione, bloccarlo mediante
viti adeguate e smontare le staffe
utilizzati per la movimentazione.
Rimuovere immediatamente il film
protettivo (LDPE) dalla carrozzeria.
Configurazione H Configurazione H
Configurazione V
1 2
1 2
5 6
3 4
Spostare il punto di sollevamento
come indicato in figura
Agganciare il modello alle nuove
staffe, sollevarlo e montare le
gambe fornite a corredo.
Spostare il modello sul luogo di
installazione,bloccarlo mediante viti
adeguate e smontare le staffe uti-
lizzate per la movimentazione.
Rimuovere immediatamente il film
protettivo (LDPE) dalla carrozzeria.
Assicurare il modello alle staffe,
rimuovere il film plastico di prote-
zione, le reggette, le viti di fissag-
gio alla base e poi sollevare.
Appoggiando il modello su un piano
inclinato, ribaltare la macchina per
ottenere la configurazione desiderata.
Assicurare il modello alle staffe,
rimuovere il film plastico di prote-
zione, le reggette, le viti di fissag-
gio alla base e poi sollevare.
Spostare il modello sul luogo di instal-
lazione e bloccarlo mediante viti ade-
guate, controventare fissando dei
tiranti alle staffe di sollevamento supe-
riori, smontare le staffe utilizzate per
la movimentazione e rimuovere il film
protettivo (LDPE) dalla carrozzeria.
Configurazione V
1 2
1 2
3 4
Remove top , side panels and front
and back panels of package, secu-
re model to lifting brackets and lift
model.
Transfer model to installation site,
secure it with adequate screws and
remove the brackets that were
used for hauling and remove pro-
tective film (LDPE) from casing.
Remove top , side panels and front
and back panels of package, secu-
re model to lifting brackets and lift
model.
Lift model then remove base of
package and mount base support
brackets supplied loose with
model.
Transfer model to installation site,
secure it with adequate screws and
remove the brackets that were
used for hauling.
Remove immediately protective
film (LDPE) from casing.
Configuration H Configuration H
Configuration V
1 2
1 2
5 6
3 4
Reposition lifting point as illustra-
ted.
Fasten the model to the new
brackets, lift it and e mount the
support legs supplied loose with
unit.
Transfer model to installation site,
secure it with adequate screws and
remove the brackets that were
used for hauling.
Remove immediately protective
film (LDPE) from casing.
Secure model to brackets, remove
the protective plastic film, the stra-
ps, the screws and the screws
fixed to the base and lift.
Place the model against an inclined
base and position the unit in order to
obtain the desired configuration.
Secure model to brackets, remove
plastic protective film, straps and
fastening screws from base, then
lift.
Transfer model to installation site,
secure it with appropriate screws,
brace by fastening ropes to the upper
lifting brackets, remove the brackets
used for moving the unit and remove
protective film (LDPE) from casing.
Configuration V
Per tutti i modelli con ventole 5x630, 800 e 1000 mm utiliz-
zare una trave di movimentazione, al fine di distribuire in
maniera ottimale i carichi sospesi.
In alcuni casi il montaggio delle staffe viene effettuato la-
vorando sotto il modello sospeso, è quindi indispensabile
adottare tutte le misure necessarie a garantire la comple-
ta sicurezza degli operatori. Si consiglia di preparare una
struttura di portata adeguata su cui appoggiare la macchi-
na durante queste operazioni.
For all models with 5x630, 800 and 1000 mm diameter fans
use positioning beam, in order to evenly distribute the su-
spended load.
In some cases the mounting of the support brackets is
carried out whilst the model is suspended, it is therefore
necessary to adopt adequate measures in order to ensu-
re the safety of the personnel. It is advisable to prepare an
adequate structure on which the unit can be positioned
during the aforementioned operations.

13
1 2
1 2
3 4
Rimuovere dall’imballo il coperchio
superiore, i fianchi e le testate,
assicurare il modello alle staffe di
sollevamento e sollevare.
Spostare il modello sul luogo di
installazione e bloccarlo mediante
viti adeguate, smontare le staffe
utilizzati per la movimentazione e
rimuovere il film protettivo (LDPE)
dalla carrozzeria
Rimuovere il coperchio superiore, i
fianchi e le testate, assicurare il
modello alle staffe di sollevamento
e sollevare.
Sollevare il modello, rimuovere la
base dell’imballaggio e fissare le
gambe fornite a corredo
Spostare il modello sul luogo di
installazione, bloccarlo mediante
viti adeguate e smontare le staffe
utilizzati per la movimentazione.
Rimuovere immediatamente il film
protettivo (LDPE) dalla carrozzeria.
Configurazione H Configurazione H
Configurazione V
1 2
1 2
5 6
3 4
Spostare il punto di sollevamento
come indicato in figura
Agganciare il modello alle nuove
staffe, sollevarlo e montare le
gambe fornite a corredo.
Spostare il modello sul luogo di
installazione,bloccarlo mediante viti
adeguate e smontare le staffe uti-
lizzate per la movimentazione.
Rimuovere immediatamente il film
protettivo (LDPE) dalla carrozzeria.
Assicurare il modello alle staffe,
rimuovere il film plastico di prote-
zione, le reggette, le viti di fissag-
gio alla base e poi sollevare.
Appoggiando il modello su un piano
inclinato, ribaltare la macchina per
ottenere la configurazione desiderata.
Assicurare il modello alle staffe,
rimuovere il film plastico di prote-
zione, le reggette, le viti di fissag-
gio alla base e poi sollevare.
Spostare il modello sul luogo di instal-
lazione e bloccarlo mediante viti ade-
guate, controventare fissando dei
tiranti alle staffe di sollevamento supe-
riori, smontare le staffe utilizzate per
la movimentazione e rimuovere il film
protettivo (LDPE) dalla carrozzeria.
Configurazione V
1 2
1 2
3 4
Remove top , side panels and front
and back panels of package, secu-
re model to lifting brackets and lift
model.
Transfer model to installation site,
secure it with adequate screws and
remove the brackets that were
used for hauling and remove pro-
tective film (LDPE) from casing.
Remove top , side panels and front
and back panels of package, secu-
re model to lifting brackets and lift
model.
Lift model then remove base of
package and mount base support
brackets supplied loose with
model.
Transfer model to installation site,
secure it with adequate screws and
remove the brackets that were
used for hauling.
Remove immediately protective
film (LDPE) from casing.
Configuration H Configuration H
Configuration V
1 2
1 2
5 6
3 4
Reposition lifting point as illustra-
ted.
Fasten the model to the new
brackets, lift it and e mount the
support legs supplied loose with
unit.
Transfer model to installation site,
secure it with adequate screws and
remove the brackets that were
used for hauling.
Remove immediately protective
film (LDPE) from casing.
Secure model to brackets, remove
the protective plastic film, the stra-
ps, the screws and the screws
fixed to the base and lift.
Place the model against an inclined
base and position the unit in order to
obtain the desired configuration.
Secure model to brackets, remove
plastic protective film, straps and
fastening screws from base, then
lift.
Transfer model to installation site,
secure it with appropriate screws,
brace by fastening ropes to the upper
lifting brackets, remove the brackets
used for moving the unit and remove
protective film (LDPE) from casing.
Configuration V
UCM VENTOLA Ø 800 E Ø 1000 MM
Installazione modelli a doppia fila di motori
UCM Ø 800 END Ø 1000 MM FANS
Installation of double row motor models
Durante le fase di movimentazione particolare cura dev’es-
sere impiegata per non danneggiare i collettori di ingres-
so/uscita fluido.
During the positioning phases care must be exercised in
order to avoid damage to fluid inlet/outlet headers.

14
COLLEGAMENTI ELETTRICI
Prima di effettuare ogni operazione sull’apparecchio
assicurarsi di aver aperto il sezionatore generale.
1. Collegare a terra il modello utilizzando il perno che
si trova sotto il coperchio frontale (lato attacchi re-
frigerante), per la rimozione del pannello vedi capi-
tolo “Rimozione delle parti mobili”.
2. Effettuare i collegamenti elettrici nelle scatole di
derivazione dei motoventilatori secondo lo schema
fornito.
3. Verificare che la tensione e la frequenza di rete sia-
no conformi a quelle riportate nella targhetta dati
della macchina.
4. Predisporre un interruttore sezionatore e tutti i di-
spositivi di protezione imposti dalla legislazione lo-
cale, dimensionandoli seguendo le indicazioni delle
tabelle dati e degli schemi di collegamento.
ELECTRIC CONNECTIONS
Before carrying out maintenance or other operations on
unit ensure that the main disconnecting switch has been
opened.
1. Earth model by using the stud that is located under
the front cover (refrigerant connection side), for the
removal instructions go to section “Removal of mobi-
le parts”.
2. Electric connections must be carried out in the fan
motor terminal boxes according to provided sche-
me.
3. Check that voltage and the frequency scheme are in
compliance with those stated on unit name-plate.
4. Predispose a disconnecting switch and all other pro-
tection devises imposed by local legislation, dimen-
sioned according to the indications of the data tables
and the connections schemes.
( * ) Termocontatti di protezione interni
I termocontatti sono elementi di azionamento dipen-
denti dalla temperatura che vengono inseriti, isolati,
negli avvolgimenti dei motori; essi aprono un contatto
elettrico quando viene superata la temperatura perma-
nente massima ammissibile.
I termocontatti devono essere collegati ai circuiti di co-
mando dei contattori di modo che in caso di disturbi
non si abbia una reinserzione automatica
Attenzione
Seguire rigorosamente gli schemi elettrici ripor-
tati per evitare il danneggiamento del motore.
Prima di utilizzare sistemi di regolazione del nu-
mero di giri dei motori verificare la compatibilità
con i motori stessi, sistemi non compatibili pos-
sono generare rumorosità e danneggiamenti;
La G.I. Industrial Holding S.p.A. non si assume
responsabilità alcuna sulle prestazioni dei mo-
delli equipaggiati con sistemi di regolazione.
( * ) Internal thermal contact protection
The thermal contacts are temperature sensing switching
elements built directly into the windings of the motors
They interrupt an electrical contact when maximum su-
stained temperature has been reached.
The thermal contacts must be connected to the control
circuit of the mains contactor to prevent automatic re-
connection of the motor in the event of a fault.
Warning
To avoid damage to motor strictly follow the
electric schemes shown.
Before using motor speed control systems verify
the compatibility with the motors; non-compati-
ble systems may damage the motors or increa-
se the noise level; G.I. Industrial Holding S.p.A.
will not be responsible for model performance
with speed control systems.
Collegamento motori per alta velocità (Δ) - 400
V/3/50 Hz e bassa velocità (Y) - 400 V/3/50/Hz
Connect high speed motors (Δ) - 400 V/3/50 Hz
and low speed (Y) - 400 V/3/50/Hz
Motore n. 1 Motore n. 2
Esempio collegamento
motore n. 1 (Y)
bassa velocità (da predisporre)
Arancio
Marrone
Rosso
Azzurro
Grigio
Nero
Giallo/verde
Arancio
Marrone
Rosso
Azzurro
Grigio
Nero
Giallo/verde
Arancio Marrone
Rosso Azzurro
Grigio Nero
Giallo/verde
Collegamento ∆(predisposto)
Motor no. 1 Motor no. 2
Connection example
motor no. 1 (Y)
low speed (to be set)
Orange
Brown
Red
Light blue
Grey
Black
Green/yellow
Orange
Brown
Red
Light blue
Grey
Black
Green/yellow
Orange Brown
Red Light blue
Grey Black
Green/yellow
∆connection (preset)

15
COLLEGAMENTI ALLO SCAMBIATORE
Indossare sempre l'equipaggiamento di sicurezza pre-
visto dalla legislazione locale.
1. Verificare l’integrità del circuito dello scambiato-
re tramite azione sulla valvola posta sul collettore
d’ingresso. Tutti i condensatori sono forniti con
scambiatore caricato con aria secca a 2 bar.
2. I collegamenti al circuito frigorifero devono essere
realizzati con tubo di rame opportunamente disos-
sidato e disidratato, il diametro deve garantire la mi-
nima caduta di pressione e la distribuzione dell'olio
lubrificante.
3. Realizzare le brasature impiegando leghe saldanti
all’argento in atmosfera di azoto, porre particolare
attenzione durante questa fase evitando la propa-
gazione di calore verso le brasature già esistenti sui
collettori.
4. Installare sulla linea di mandata, tra il compressore
ed il condensatore, il dispositivo antivibrante e il si-
lenziatore.
5. Creare il vuoto nel circuito refrigerante e mantenerlo
per almeno 2 ore.
6. Caricare il circuito con fluido refrigerante e verificare
che non vi siano perdite.
CONNECTIONS TO HEAT EXCHANGER
Always wear safety apparel, as prescribed by local laws
and regulations.
1. Check that the heat exchanger circuit is intact by
means of the valve located on the inlet header. All
condensers are equipped with coil charged with dry
air at a pressure of 2 bar.
2. The connection to the refrigeration circuit must be
made from deoxidized and dehydrated copper tube,
the diameter must guarantee the minimum pressure
drop and the distribution of the lubricant oil.
3. Welding must be carried out in nitrogen atmosphe-
re with silver welding alloys, particular care must be
exercised in this phase in order to avoid spreading of
the heat on the existing brazing on the headers.
4. On the delivery line install between the compressor
and the condenser, the anti-vibration devise and the
silencer.
5. Create a void in the refrigerant circuit and maintain it
for period of at least two hours.
6. Fill the circuit with refrigerant fluid and check for pos-
sible leaks
Anti-vibration connection 1
Silencer 2
Oil separator 3
Low pressure gauge 4
High pressure gauge 5
Foresee a minimum 1% height difference between 6
the outlet header and the liquid receiver
Inlet header 7
Outlet header 8
1. Giunto antivibrante
2. Silenziatore di mandata
3. Separatore d'olio
4. Manometro di B.P.
5. Manometro di A.P.
6. Prevedere un dislivello min. dell'1 % tra
collettore di uscita ed il ricevitore di liquido
7. Collettore di ingresso
8. Collettore di uscita
Aspirazione
Compressore
Ricevitore liquido
Suction
Compressor
Liquid receiver

16
SUGGERIMENTI PER UNA CORRETTA
INSTALLAZIONE
1. Dimensionare adeguatamente le tubazioni in modo
da ottenere una minima caduta di pressione e dei
valori di velocità del refrigerante che garantiscono il
trascinamento dell’olio.
2. Installare sulla linea di mandata, tra il compresso-
re ed il condensatore, sia il dispositivo antivibrante
(particolare n. 1) che il silenziatore (particolare n. 2)
e questo anche in caso di non eccessive rumorosi-
tà delle valvole di scarico del compressore.
3. Evitare di convogliare il flusso dell’aria direttamente
contro superfici con potere riflettente o che comun-
que elevino il livello di rumorosità del condensatore.
4. Evitare assolutamente di invertire i collettori di in-
gresso e uscita del refrigerante.
5. Privilegiare un posizionamento del condensatore
che preveda la minima esposizione alle radiazioni
solari dirette della batteria: ciò allo scopo di evitare
variazioni della pressione di condensazione.
6. Evitare in tutte le installazioni che i flussi d’aria siano
investiti da altre correnti di direzione opposta.
FOR A CORRECT INSTALLATION
1. Piping must be adequately dimensioned in order to
obtain minimum pressure drop and refrigerant veloci-
ty values which censure oil entrainment
2. Install on the discharge line, between the compres-
sor and the condenser, both the anti-vibration device
(part no. 1) and the silencer (detail no. 2) even if the
noise level of the compressor exhaust valves is not
excessive.
3. Avoid directing the airflow towards reflecting surfaces
or against ones that can increase the noise level of
the condenser.
4. Do not invert the refrigerant inlet and outlet headers.
5. The condenser must be positioned in order to avoid
direct sun exposure on the coil, thus prevent conden-
sing pressure variations.
6. In all installations it is necessary to avoid that the air-
flows clash with airflows from the opposite direction..
WARNING
An incorrect installation can significantly in-
fluence the noise level of the condenser.
The diameter of the headers is published in
the technical catalogue.
NOTA BENE:
una installazione non corretta può influenzare
notevolmente il livello di rumorosità del con-
densatore.
Il diametro dei collettori è riportato sul catalo-
go tecnico.

17
ATTENZIONE
L'apparecchio non deve essere messo in fun-
zione finché l'impianto in cui è stato incorporato
non venga dichiarato conforme alle condizioni
della direttiva 98/37 CEE ed alle legislazioni na-
zionali che la traspongono.
ATTENTION
The unit must not be operated until the instal-
lation in which it is incorporated has not been
confirmed compliant to the regulations of EEC
98/37 directive and in accordance to the natio-
nal implementing legislation.
VERIFICHE PRIMA DELL’AVVIAMENTO
1. Serraggio di tutti i collegamenti elettrici.
2. Livellamento e solidità della base d'appoggio.
3. Fissaggio dei pannelli.
4. Dimensione degli spazi di manutenzione.
5. Corrispondenza della tensione d’alimentazione ai
dati di targa.
6. Libertà di movimento delle pale dei motoventilatori.
7. Assenza di perdite di refrigerante.
8. Rimozione del film protettivo (LDPE) dalla carroz-
zeria.
VERIFICHE DOPO L’AVVIAMENTO
Il primo avviamento deve avvenire con la supervisione
di un frigorista qualificato.
1. Verificare il senso di rotazione dei motoventilatori,
una rotazione contraria pregiudica le prestazioni
del modello.
2. Verificare che le condizioni di funzionamento (tempera-
ture e pressioni) siano conformi a quelle di progetto.
CHECK BEFORE START-UP
1. Clamping of all electric connections.
2. Level and sturdiness of the supporting base.
3. Fastening of panels.
4. Foresee adequate space for maintenance and service.
5. Correspondence between the feed voltage and the
data printed
on model nameplate
6. Fan blades must rotate freely.
7. Exclude refrigerant leakage.
8. Remove the protective film (LDPE) from casing.
CHECK AFTER START-UP
The initial start-up must be carried out under the super-
vision of a qualified technician.
1. Check the rotation of the fan motors, incorrect rotary
motion can negatively influence the model perfor-
mance.
2. Check that the working conditions (temperatures and
pressures) are in compliance to those of project..
RIMOZIONE DELLE PARTI MOBILI
A) Le viti di fissaggio sono protette da tappi di pla-
stica. Aprire il sezionatore generale e scollegare il
motore in modo che il cavo di alimentazione non
costituisca un vincolo alla rimozione. Per spostare
i convogliatori, i coperchi superiori e quelli lato for-
cine e curvette dei modelli con motore Ø 1000 mm
procedere come segue:
1. Togliere i tappi di plastica a pressione dalle sedi.
2. Svitare le viti di fissaggio e rimuovere i pannelli o i
convogliatori, se necessario rimuovere preventiva-
mente i motoventilatori (verificare i pesi sulle tabelle
dimensionali).
3 Rimontare seguendo le istruzioni a ritroso.
B) Per rimuovere i coperchi lato forcine e curvette dei
modelli con motore Ø 500 - 630 - 800 mm è suffi-
ciente rimuovere i pomelli a vite di fissaggio.
REMOVAL OF MOBILE PARTS
A) The fastening screws are protected by plastic caps.
Open disconnecting switch and disconnect the mo-
tor so that the feed cable does not hinder removal.
To remove the fan shrouds, the top cover, and the
cover of the hairpin bend and return bend sides for
Ø 1000 mm models proceed as follows:
1. Remove plastic pressure caps from bearings.
2. Loosen the fastening screws and remove the pa-
nels or fan shrouds, if necessary remove the fan
motors in advance (check weights in the dimensio-
nal tables).
3. Reassemble by following instructions in reverse.
B) To remove the hairpin bend and return bend side
covers of models with Ø 500 - 630 - 800 mm motors
simply disconnect the fastening screw knobs.

18
ATTENZIONE:
Prima di effettuare qualsiasi operazione di ma-
nutenzione sull’apparecchio aprire il sezionatore
generale. Il modello è realizzato con componenti
che non richiedono sostituzione programmata,
tuttavia per garantire un corretto funzionamento
nel tempo è necessario effettuare alcune sem-
plici interventi (vedi sezione Manutenzione).
WARNING
Before carrying out maintenance on unit it is ne-
cessary to open the main disconnecting switch.
The model is made from components that do
not require scheduled replacement; in any case,
and in order to ensure proper function in time,
it is necessary to carry out a few simple opera-
tions (see Maintenance section).
MANUTENZIONE
Interventi annuali:
1. Verificare che nessun morsetto di collegamento
elettrico sia allentato, in particolare quello di messa
a terra.
2. Controllare le condizioni dei cavi di collegamento,
non devono presentare torsioni e l'isolamento de-
v'essere integro.
3. Verificare il corretto funzionamento dei dispositivi di
sicurezza, di comando e di controllo dell’impianto.
4. Verificare i fissaggi dei pannelli e dei motoventilato-
ri.
Quando necessario:
1. Provvedere alla pulizia del pacco alettato utilizzan-
do acqua, spruzzandola con una pressione massi-
ma di 2 bar sullo scambiatore parallelamente alle
alette. Non utilizzare solventi, agenti aggressivi,
acidi, abrasivi o prodotti a base di ammoniaca. Per
aumentare la capacità sgrassante è ammesso l’uti-
lizzo di soluzione al 50% di acqua e alcool etilico.
2. Controllare che non vi siano fughe di fluido refrige-
rante.
3. Per la pulizia della parte interna dello scambiato-
re smontare i coperchi superiori e/o i convogliatori
(vedere capitolo “Rimozione delle parti mobili”). In
ambienti particolarmente polverosi la pulizia deve
avvenire con intervalli più brevi.
Ricambi
Utilizzare esclusivamente Parti di Ricambio Originali.
Non attendere che il componente sia completamente
logoro, la sostituzione al momento opportuno significa
migliorare il funzionamento e la durata del modello.
Materiali di costruzione
L'apparecchio è costruito con particolari in rame, al-
luminio e acciaio. Gli unici materiali plastici impiegati
sono i tappi di protezione delle viti, le scatole di deriva-
zione e il rivestimento dei cavi per le versioni special
MAINTENANCE
Annual operations:
1. Check that the electric connection terminals are not
loosened, especially the earth connection.
2. Check the condition of the connection cables, they
should not be twisted and the insulation must be
intact.
3. Check that safety, and installation control devices
are fully operational.
4. Verify panel and fan motor fastenings.
When necessary:
1. Cleannnedpackwithwater,thatshouldbesprayed
oncoilinparalleltonsatamaximumpressureof
2 bar. Avoid using solvents, harsh/aggressive/acid/
abrasive detergents or ammoniabased products.
To increase the degreasing capacity it is possible to
use a 50% solution of water and ethyl alcohol.
2. Check for possible refrigerant leaks.
3. To clean the internal part of the coil it is necessary
to remove the top covers and/or the fan shrouds
(see section “Removal of mobile parts). In particu-
larly dusty environments maintenance operations
must be carried out more frequently.
Spare Parts
Use Original Spare Parts only. Do not wait until the
component is completely worn out, welltimed replace-
mentscanconsiderablyimproveperformanceandex-
tend the life of model.
Materials
The unit is made from copper, aluminium and steel par-
ts. The only plastic materials used are the protective
screwcaps,theterminalboxesandthecablecovering
for special versions.

19
RACCOMANDAZIONI FINALI
1. L’Utente deve evitare di manomettere ogni compo-
nente interno del modello o far funzionare lo stesso
in condizioni di funzionamento non specificate in
questo manuale, in quanto si potrebbero verificare
seri danni e la vanificazione di ogni garanzia.
2. La riparazione e la manutenzione del modello sono
di esclusiva competenza dell’installatore.
3. Tutte le raccomandazioni sull’installazione del mo-
dello hanno carattere puramente indicativo. L’in-
stallatore deve eseguire l’installazione in funzione
delle specifiche condizioni di progetto e conforme-
mente alle normative locali sull’installazione di ap-
parecchiature per refrigerazione e climatizzazione.
Inconveniente Possibili cause Possibili soluzioni

20
CLOSING INSTRUCTIONS
1. The user must strictly avoid tampering with the mo-
del components or operate model in conditions that
arenotspeciedinthismanual,whichmaycause
serious damage hence invalidate warranty
2. Repair work and maintenance of model fall under
the competence of the installer.
3. All recommendations concerning installation are
only indicative. The installer must set up installation
in accordance the project features and in complian-
ce to the local regulations for the installation of refri-
geration and air conditioning equipment.
Problem Possible causes Possible solutions
