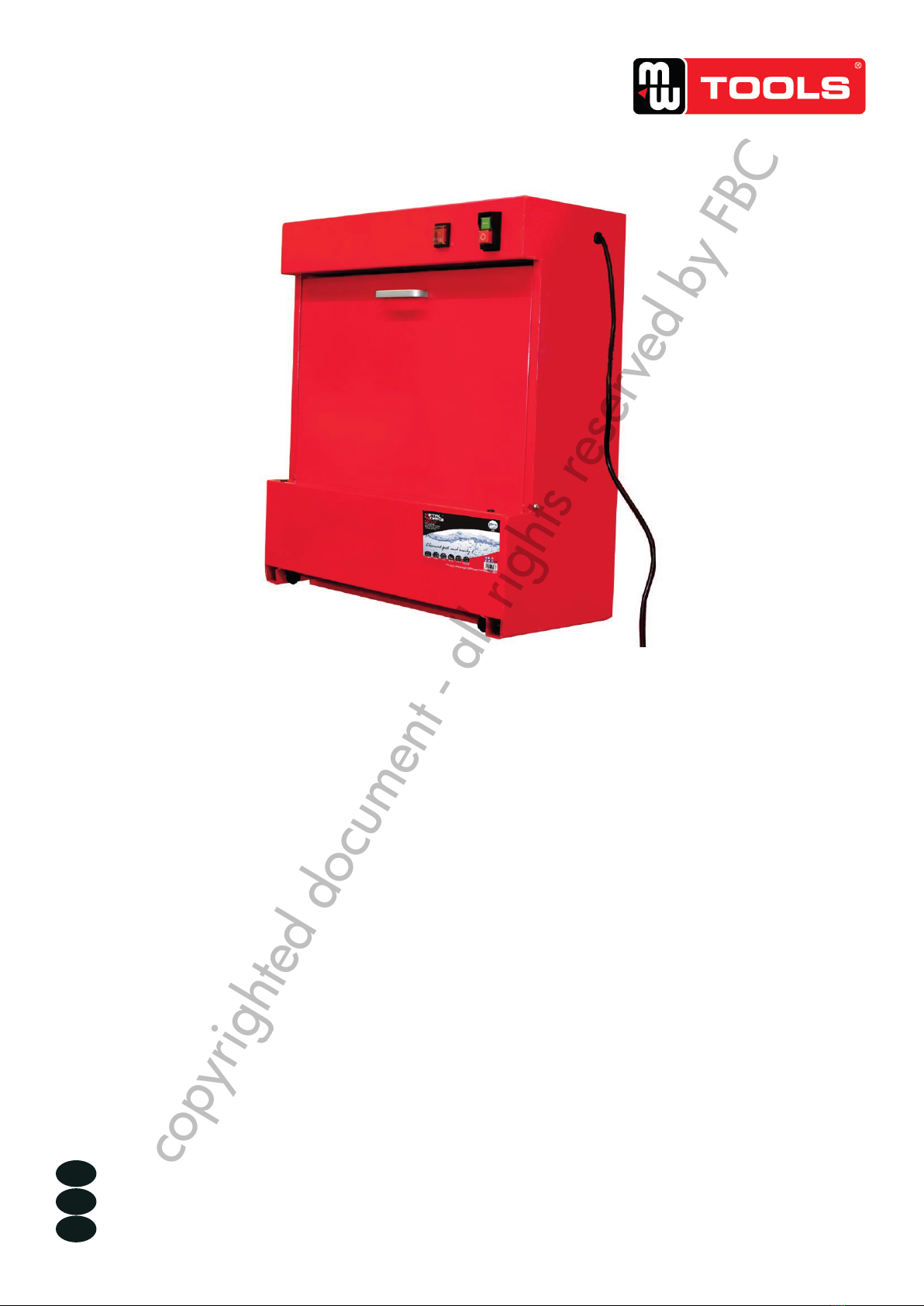

MW TOOLS CAT140 User manual

CAT140 - NLFREN - v1.1 - 21022017
1
HANDLEIDING - MODE D’EMPLOI - MANUAL
CAT140
(754751314)
Onderdelenreiniger
Nettoyeur de pièces
Parts washer
P.02 Gelieve te lezen en voor later gebruik bewaren
P.03 Veuillez lire et conserver pour usage ultérieur
P.04 Please read and keep for future reference
FR
EN
NL
copyrighted document - all rights reserved by FBC

CAT140 - NLFREN - v1.1 - 21022017
NL
2
Waarschuwingen
• Lees aandachtig voor gebruik.
• Vul niet te veel oplosmiddel in. Vul in tot onder het niveau van de plaat.
• Gebruik geen oplosmiddelen met een vlampunt onder 65,5°C.
• Gebruik uitsluitend oplosmiddelen op basis van petroleum en biologisch afbreekbaar, goedgekeurd voor
elektrische onderdelenreinigers.
• Gebruik het toestel in een goed geventileerde ruimte.
• Rook niet tijdens het gebruik van de reiniger.
• Gebruik het apparaat niet in de buurt van warmtebronnen zoals radiatoren, vonken, open vuur, enz.
• In geval van brand in het toestel, probeer het toestel niet te verplaatsen. Het deksel is met een zekering
verbonden en sluit automatisch om de vlammen te doven.
• Verander het deksel niet, en blokkeer het niet in open stand.
• Vervang beschadigde onderdelen onmiddellijk.
• Gebruik het toestel alleen op een geaarde 230 V / 50 Hz stopcontact.
Technische gegevens
Afmetingen: 560 x 545 x 630 mm
Maximale capaciteit oplosmiddel: 14 l
Doorloopsnelheid: 1,9 l/min
Vermogen: 26 W / 230 V / 50 Hz
Netto gewicht: 24,5 kg
Onderdelen: zie pagina’s 5-7
copyrighted document - all rights reserved by FBC

CAT140 - NLFREN - v1.1 - 21022017
FR
3
Avertissements
• Lisez attentivement avant utilisation.
• Ne remplissez pas trop de solvant. Remplissez juste au-dessous du niveau du plateau à pièces.
• N’utilisez aucun solvant ayant un point d’inammation en-dessous de 65,5°C.
• N’utilisez que des solvants à base de pétrole ou biodégradables, approuvés pour les nettoyeurs de pièces
électriques.
• Utilisez l’appareil dans un endroit bien ventilé.
• Ne fumez pas pendant l’utilisation de l’appareil.
• N’utilisez pas l’appareil à proximité de sources de chaleur telles que des radiateurs, des étincelles, des
ammes nues, etc.
• En cas d’incendie dans l’appareil, n’essayez pas de le déplacer. Le couvercle est branché sur un fusible et
se fermera automatiquement pour étouffer les ammes.
• Ne modiez pas le couvercle, et ne le bloquez pas en position ouverte.
• Remplacez immédiatement les pièces endommagées.
• Utilisez l’appareil uniquement sur une prise de 230 V / 50 Hz reliée à la terre.
Données techniques
Dimensions: 560 x 545 x 630 mm
Capacité maximale de solvant: 14 l
Vitesse de circulation: 1,9 l/min
Puissance: 26 W / 230 V / 50 Hz
Poids net: 24,5 kg
Pièces détachées: voir pages 5-7
copyrighted document - all rights reserved by FBC

CAT140 - NLFREN - v1.1 - 21022017
EN
4
Warnings
• Read carefully before operating.
• Do not over ll solvent. Fill to just below level of parts tray
• Do not use any solvent with a ashpoint below 150°F / 65.5°C.
• Only use petroleum or biodegradable based solvents that are approved for electric parts washers.
• Use only in a well ventilated area.
• Do not operate while smoking.
• Do not operate near heat sources such as heaters, sparks, open ame, etc.
• Should re occur in parts washer, do not attempt to move parts washer, lid is on a fusible link and will fall
automatically to extinguish ame.
• Do not modify or jam lid to keep lid locked in an open position.
• Replace damaged parts immediately.
• Use only on grounded 230 Volt/50 Hz outlet.
Technical data
Overall dimensions: 560 x 545 x 630 mm
Maximum solvent capacity: 14 l
Flowing rate: 1.9 l/min
Power: 26 W / 230 V / 50 Hz
Net weight: 24.5 kg
Spare parts: see pages 5-7
copyrighted document - all rights reserved by FBC

CAT140 - NLFREN - v1.1 - 21022017
5
NL
FR
EN
Onderdelen
Pièces détachées
Spare parts
PART
NO.
DESCRIPTION SPECIFICATION QTY
1. Plastic knob 1
2 screw M6*25 6
copyrighted document - all rights reserved by FBC

CAT140 - NLFREN - v1.1 - 21022017
6
3 Top cover Q195 1
4 Seal tape 1
5 Light 1
6 light clipper 2
7Organic glass 1
8Screw M4*12 6
9 Feed through 2
10 Nut M6 8
11 Body 1
12 Screw M4*8 3
13 Cable fixing plate Q195 1
14 cable 1
15 Switch KJD17 1
16 Fixing plate Q195 1
17 clipper 1
18 Switch KCD4 1
19 plug 1
20 O-ring 1
21 Handle bar 2
22 Support handle 2
23 plug 2
24 Cable sleeve 1
25 Rubber screw 2
26 screw M6*35 2
27 screw M5*20 1
28 Pump housing 1
29 Filter 1
copyrighted document - all rights reserved by FBC

CAT140 - NLFREN - v1.1 - 21022017
7
30 Filter cover 1
31 Pump AP2000 1
32 O-ring 14*2. 65 1
33 connector 1
34 O-ring 10*2.65 3
35 G1/4 connector G1/4*35 1
36 Pump cover 1
37 Right filtration plate 1
38 screw M6*12 2
39 connector 1
40 Left filtration plate 1
41 clipper 2
42 Hose 1
43 Cleaning pistol 1
44 Connector 1
45 Brush 1
46 Filtration plate 1
47 screw 2
48 Handle 1
49 Front door 1
copyrighted document - all rights reserved by FBC

CAT140 - NLFREN - v1.1 - 21022017
8
Fabrikant/Invoerder
Fabricant/Importateur
Manufacturer/Retailer
Verklaart hierbij dat het volgende product :
Déclare par ceci que le produit suivant :
Hereby declares that the following product :
Product
Produit
Product
Onderdelenreiniger
Nettoyeur de pièces
Parts washer
Order nr. :
Geldende CE-richtlijnen
Normes CE en vigueur
Relevant EU directives
2014/30/EU
2014/35/EU
EN 55014-1:2006+A1+A2
EN 55014-2:1997+A1+A2
EN 61000-3-2:2006+A1+A2
EN 61000-3-3:2008
EN 60335-1:2012
EN 60335-2-41:2003+A1+A2
EN 62233:2008
Overeenstemt met de bestemming van de hierboven aangeduide richtlijnen - met inbegrip van
deze betreffende het tijdstip van de verklaring der geldende veranderingen.
Répond aux normes générales caractérisées plus haut, y compris celles dont la date correspond
aux modications en vigueur.
Meets the provisions of the aforementioned directive, including, any amendments valid at the
time of this statement.
Bart Vynckier, Director
VYNCKIER TOOLS NV
Vynckier Tools nv.
Avenue Patrick Wagnon, 7
ZAEM de Haureu
B-7700 Mouscron - Moeskroen
EG conformiteitsverklaring
Déclaration de conformité CE
EC declaration of conformity
CAT140 (754751314)
FR
EN
NL
Moeskroen/Mouscron, 21/02/2017
