Neptun Blue Line NPGP 4100 User manual

NPGP 4100

Art.-Nr.: 41.822.76 I.-Nr.: 11012
DEU Originalbetriebsanleitung Gartenpumpe
GBR Original operating instructions Garden pump
FRA Mode d’emploi d’origine Pompe de jardin
ITA Istruzioni per l’uso originali Pompa per giadino
ESP Manual de instrucciones original Bomba de jardín
DNK Original betjeningsvejledning Havepumpe
SWE Original-bruksanvisning Trädgårdspump
FIN Alkuperäiskäyttöohje Puutarhapumppu
HUN Eredeti használati utasítás Kerti szivattyú
HRV Originalne upute za uporabu Vrtna pumpa
CZE Originální návod k obsluze Zahradní čerpadlo
SVN Originalna navodila za uporabo Vrtna črpalka
TUR Orijinal Kullanma Talimatı Bahçe pompasi
NOR Original-driftsveiledning Hagepumpe
ISL Notandaleiðbeiningar Garðdæla
LVA Oriģinālā lietošanas instrukcija Dãrza süknis
EST Originaalkasutusjuhend Aiapump
LTU Originali naudojimo instrukcija Sodo siurblys
RUS Оригинальное руководство по эксплуатации
Садовый насос
BGR Оригинална работна инструкция
Градинска помпа
SRB Оригинална упутства за употребу
Пумпа за башту
BIH Originalne upute za uporabu Vrtna pumpa
NLD Originele handleiding Tuinpomp
Anleitung_NPGP_4100_SPK7__ 11.03.13 08:05 Seite 1

2
DEU Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten
GBR Read and follow the operating instructions and safety information before using for the
first time.
FRA Avant la mise en service, lisez le mode dʼemploi et les consignes de sécurité et
respectez-les.
ITA Prima della messa in esercizio leggete e osservate le istruzioni per lʼuso e le
avvertenze di sicurezza.
ESP Leer detenidamente las instrucciones de uso y las advertencias de seguridad antes de
poner en marcha el aparato.
DNK Betjeningsvejledningen og sikkerhedsanvisningerne skal læses, inden maskinen tages i
brug. Alle anvisninger skal følges.
SWE Läs igenom och beakta bruksanvisningen och säkerhetsanvisningarna före användning.
FIN Lue käyttöohje ja turvallisuusmääräykset ennen käyttöönottoa ja noudata niitä.
HUN Üzembehelyezés előtt elolvasni és figyelembe venni a használati utasítást és a
biztonsági utasításokat.
HRV Prije puštanja u rad pročitajte i pridržavajte se ovih uputa za uporabu i sigurnosnih
napomena.
CZE Před uvedením do provozu si přečíst návod k obsluze a bezpečnostní předpisy a oboje
dodržovat.
SVN Pred uporabo preberite in upoštevajte navodila za uporabo in varnostne napotke.
TUR Aleti çal∂μt∂rmadan önce Kullanma Talimat∂n∂ ve Güvenlik Uyar∂lar∂n∂ okuyun ve riayet
edin.
NOR Les bruksanvisningen nøye før montering og oppstart.
ISL Vinsamlegast lesi› notkunarlei›beiningarnar vandlega fyrir uppsetningu og notkun
saganna
EST Enne kasutuselevõtmist lugege läbi ja järgige kasutusjuhendit ja ohutusjuhiseid.
LVA Pirms ekspluatācijas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības
norādījumus.
LTU Priešeksploatuodami perskaitykite ir laikykitės naudojimosi instrukcijos ir saugumo
nurodymų.
RUS Перед первым использованием прочтите руководство по эксплуатации и
следуйте содержащимся в нем указаниям.
BGR Преди пускане в експлоатация прочетете и спазвайте инструкцията за
експлоатация на уреда и указанията за безопасност.
SRB Пре пуштања у рад прочитајте упутства за употребу и безбедносне напомене и
истих се придржавајте.
BIH Prije puštanja u rad pročitajte i pridržavajte se ovih uputa za uporabu i sigurnosnih
napomena.
NLD Vóór ingebruikneming de handleiding en de veiligheidsvoorschriften
lezen en in acht nemen!
Anleitung_NPGP_4100_SPK7__ 11.03.13 08:05 Seite 2

3
2 3 5
7
8
5
8
7
1
4
61
2
5
3
9
Anleitung_NPGP_4100_SPK7__ 11.03.13 08:05 Seite 3

4
DEU
Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut auf,
damit Ihnen die Informationen jederzeit zur Verfügung
stehen. Falls Sie das Gerät an andere Personen
übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus.Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
 Vorsicht!
An stehenden Gewässern, Garten- und
Schwimmteichen und in deren Umgebung ist die
Benutzung des Gerätes nur mit Fehlerstrom-
Schutzschalter mit einem auslösenden
Nennstrom bis 30 mA (nach VDE 0100 Teil 702
und 738) zulässig.
Das Gerät ist nicht zum Einsatz in
Schwimmbecken, Planschbecken jeder Art und
sonstigen Gewässern geeignet, in welchen sich
während des Betriebs Personen oder Tiere
aufhalten können. Ein Betrieb des Gerätes
während des Aufenthalts von Mensch oder Tier
im Gefahrenbereich ist nicht zulässig. Fragen Sie
Ihren Elektrofachmann!
Dieses Gerät kann von Kindern ab
8 Jahren und darüber sowie von
Personen mit verringerten physi-
schen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfah-
rung und Wissen benutzt werden,
wenn sie beaufsichtigt oder be-
züglich des sicheren Gebrauchs
des Gerätes unterwiesen wurden
und die daraus resultierenden Ge-
fahren verstehen. Kinder dürfen
nicht mit dem Gerät spielen.
Reinigung und Benutzer-Wartung
dürfen nicht von Kindern ohne Be-
aufsichtigung durchgeführt werden.
Achtung!
nFühren Sie vor jeder Benutzung eine Sichtprüfung
des Gerätes durch. Benutzen Sie das Gerät nicht,
wenn Sicherheitsvorrichtungen beschädigt oder
abgenutzt sind. Setzen Sie nie
Sicherheitsvorrichtungen außer Kraft.
nVerwenden Sie das Gerät ausschließlich
entsprechend dem in dieser
Gebrauchsanweisung angegebenen
Verwendungszweck.
nSie sind für die Sicherheit im Arbeitsbereich
verantwortlich
nSollte das Kabel oder der Stecker aufgrund
äußerer Einwirkungen beschädigt werden, so darf
das Kabel nicht repariert werden! Das Kabel
muss gegen ein neues ausgetauscht werden.
Diese Arbeit darf nur durch einen
Elektrofachmann ausgeführt werden.
nDie auf dem Typenschild des Gerätes
angegebene Spannung von 230 Volt
Wechselspannung muss der vorhandenen
Netzspannung entsprechen.
nDas Gerät niemals am Netzkabel anheben,
transportieren oder befestigen.
nStellen Sie sicher, dass die elektrischen
Steckverbindungen im überflutungssicheren
Bereich liegen, bzw. vor Feuchtigkeit geschützt
sind.
nVor jeder Arbeit am Gerät Netzstecker ziehen.
nVermeiden Sie, dass das Gerät einem direkten
Wasserstrahl ausgesetzt wird.
nFür die Einhaltung ortsbezogener Sicherheits-
und Einbaubestimmungen ist der Betreiber
verantwortlich. (Fragen Sie eventuell einen
Elektrofachmann)
nFolgeschäden durch eine Überflutung von
Räumen bei Störungen am Gerät hat der
Benutzer durch geeignete Maßnahmen (z.B.
Installation von Alarmanlage, Reservepumpe o.ä.)
auszuschließen.
nBei einem eventuellen Ausfall des Gerätes dürfen
Reparaturarbeiten nur durch einen
Elektrofachmann oder durch den ISC-
Kundendienst durchgeführt werden.
nDas Gerät darf nie trocken laufen, oder mit voll
geschlossener Ansaugleitung betrieben werden.
Für Schäden am Gerät, die durch Trockenlauf
entstehen, erlischt die Garantie des Herstellers.
nDas Gerät darf nicht für den Betrieb von
Schwimmbecken verwendet werden.
nDas Gerät darf nicht in den Trinkwasserkreislauf
eingebaut werden.
Anleitung_NPGP_4100_SPK7__ 11.03.13 08:05 Seite 4

5
DEU
 WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

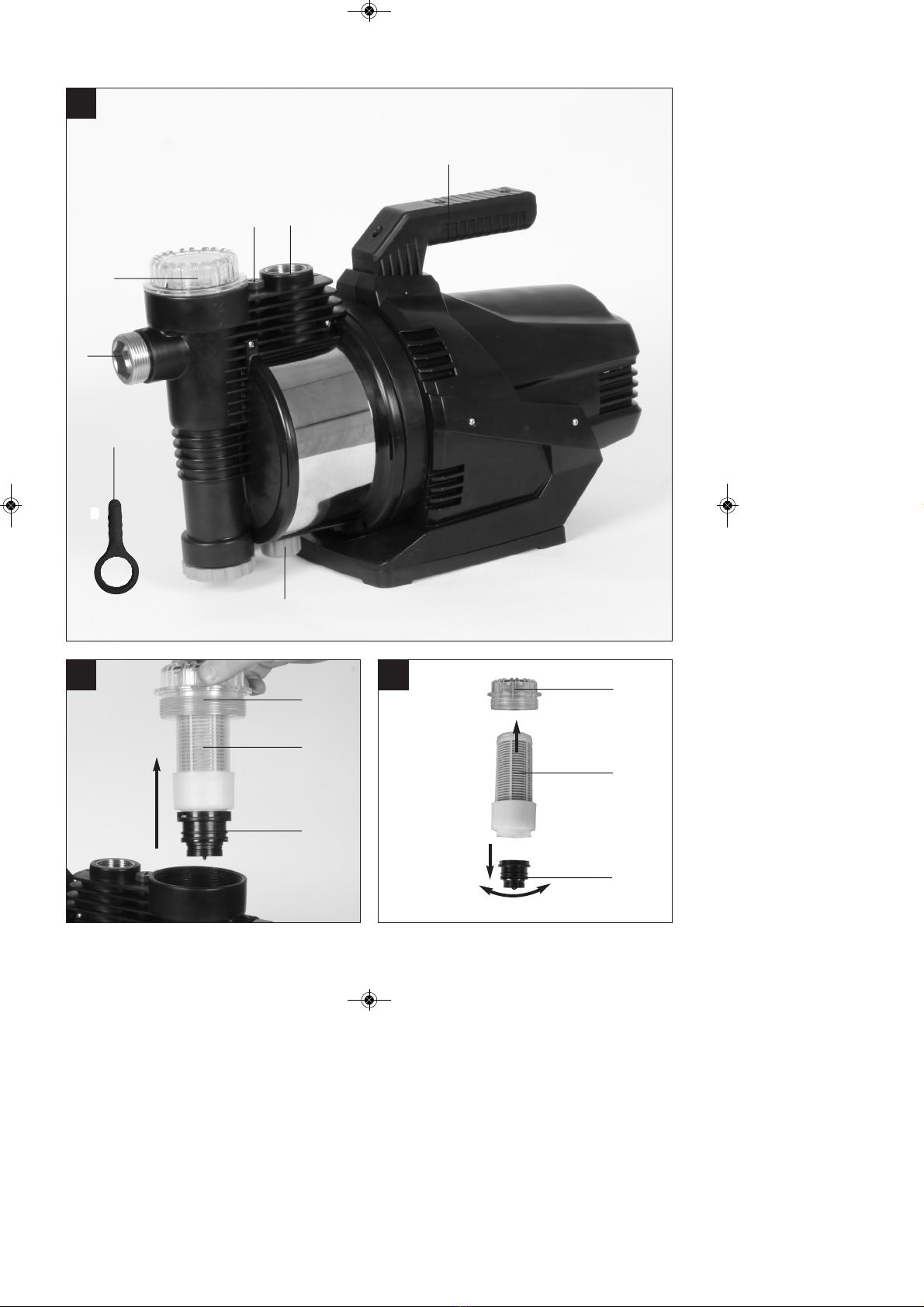

2. Gerätebeschreibung und
Lieferumfang (Bild 1/2)
2.1 Gerätebeschreibung
1. Druckanschluss
2. Tragegriff
3. Wasserablassschraube
4. Sauganschluss
5. Vorfilterschraube
6. Entlüftungsschraube
7. Vorfilter
8. Rückschlagventil
9. Schlüssel für Vorfilterschraube
2.2 Lieferumfang
nÖffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig aus der Verpackung.
nEntfernen Sie das Verpackungsmaterial sowie
Verpackungs-/ und Transportsicherungen (falls
vorhanden).
nÜberprüfen Sie, ob der Lieferumfang vollständig
ist.
nKontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
nBewahren Sie die Verpackung nach Möglichkeit
bis zum Ablauf der Garantiezeit auf.
ACHTUNG
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen spielen!
Es besteht Verschluckungs- und
Erstickungsgefahr!
nGartenpumpe
nSchlüssel für Vorfilterschraube
nOriginalbetriebsanleitung
3. Bestimmungsgemäße Verwendung
Einsatzbereich:
nZum Bewässern und Gießen von Grünanlagen,
Gemüsebeeten und Gärten
nZum Betrieb von Rasensprengern
nZur Wasserentnahme aus Teichen, Bächen,
Regentonnen, Regenwasser-Zisternen und
Brunnen
nZur Brauchwasserversorgung
Fördermedien:
nZur Förderung von klarem Wasser (Süßwasser),
Regenwasser oder leichter Waschlauge/
Brauchwasser.
nDie maximale Temperatur der Förderflüssigkeit
sollte im Dauerbetrieb +35°C nicht überschreiten.
nMit diesem Gerät dürfen keine brennbaren,
gasenden oder explosiven Flüssigkeiten gefördert
werden.
nDie Förderung von aggressiven Flüssigkeiten
(Säuren, Laugen, Silosickersaft usw.) sowie
Flüssigkeiten mit abrasiven Stoffen (Sand) ist
ebenfalls zu vermeiden.
nDieses Gerät ist nicht für die Förderung von
Trinkwasser geeignet.
Das Gerät darf nur nach seiner Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden.Wir übernehmen keine Gewährleistung, wenn
das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
Anleitung_NPGP_4100_SPK7__ 11.03.13 08:05 Seite 5

6
DEU
4. Technische Daten
Netzanschluss: 230V ~ 50 Hz
Aufnahmeleistung: 900 Watt
Fördermenge ohne
Rückschlagventil: 4100 l/h
Fördermenge mit
Rückschlagventil: 3800 l/h
Förderhöhe max. 48 m
Förderdruck max. 0,48 MPa (4,8 bar)
Ansaughöhe max. 8 m
Druckanschluss: ca. 33,3 mm (R1 IG)
Sauganschluss: ca. 42 mm (11/4 AG)
Wassertemperatur max. 35°C
Schutzart: IPX4
5. Vor Inbetriebnahme
5.1 Saugleitungsanschluss
nDer Durchmesser der Saugleitung, ob Schlauch
oder Rohr, sollte mindestens ca. 25 mm (1”)
betragen; bei mehr als 5 m Saughöhe wird ca. 32
mm (11/4”) empfohlen.
nSaugventil (Fußventil) mit Saugkorb an die
Saugleitung montieren.
nDie Saugleitung von der Wasserentnahme zum
Gerät steigend verlegen.Vermeiden Sie
unbedingt die Verlegung der Saugleitung über die
Pumpenhöhe, Luftblasen in der Saugleitung
verzögern und verhindern den Ansaugvorgang.
nSaug- und Druckleitung sind so anzubringen,
dass diese keinen mechanischen Druck auf das
Gerät ausüben.
nDas Saugventil sollte genügend tief im Wasser
liegen, sodass durch Absinken des
Wasserstandes ein Trockenlauf des Gerätes
vermieden wird.
nEine undichte Saugleitung verhindert durch
Luftansaugen das Ansaugen des Wassers.
5.2 Druckleitungsanschluss
nDie Druckleitung (sollte mind. ca. 19 mm (3/4”)
sein) muss direkt oder über einen Gewindenippel
an den Druckleitungsanschluss ca. 33,3 mm
(R1IG ) des Gerätes angeschlossen werden.
nSelbstverständlich kann mit entsprechenden
Verschraubungen ein ca. 13 mm (1/2”)
Druckschlauch verwendet werden. Die
Förderleistung wird durch den kleineren
Druckschlauch reduziert.
nWährend des Ansaugvorgangs sind die in der
Druckleitung vorhandenen Absperrorgane
(Spritzdüsen, Ventile etc.) voll zu öffnen, damit die
in der Saugleitung vorhandene Luft frei
entweichen kann.
5.3 Elektrischer Anschluss
nDer elektrische Anschluss erfolgt an einer
Schutzkontakt-Steckdose 230 V ~ 50 Hz.
Absicherung mindestens 10 Ampere
nGegen Überlastung oder Blockierung wird der
Motor durch den eingebauten Temperaturwächter
geschützt. Bei Überhitzung schaltet der
Temperaturwächter die Pumpe automatisch ab
und nach dem Abkühlen schaltet sich das Gerät
wieder selbstständig ein.
6. Bedienung
nDas Gerät auf festen, ebenen und waagrechten
Standort aufstellen.
nEntnehmen Sie die Entlüftungsschraube (6).
nSchrauben Sie die Vorfilterschraube (5) ab und
entnehmen Sie den Vorfilter (7) mit dem
Rückschlagventil (8) wie in Bild 2 gezeigt. Im
Anschluss können Sie das Pumpengehäuse über
die Vorfilterschraube (5) mit Wasser auffüllen. Ein
Auffüllen der Saugleitung beschleunigt den
Ansaugvorgang.
nDer Zusammenbau erfolgt in umgekehrter
Reihenfolge.
nDruckleitung öffnen.
nNetzleitung anschließen.
nGerät am Netzschalter einschalten – das An-
saugen kann bei max. Ansaughöhe bis zu 5
Minuten dauern.
nNach Beendigung der Arbeit Gerät am Netz-
schalter ausschalten.
7. Austausch der
Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
Anleitung_NPGP_4100_SPK7__ 11.03.13 08:05 Seite 6

7
DEU
8. Reinigung, Wartung und
Ersatzteilbestellung
Das Gerät ist weitgehend wartungsfrei. Für eine lange
Lebensdauer empfehlen wir jedoch eine regelmäßige
Kontrolle und Pflege.
Achtung!
Vor jeder Wartung ist das Gerät spannungsfrei zu
Schalten, hierzu ziehen Sie den Netzstecker der
Pumpe aus der Steckdose.
8.1 Wartung
nBei eventueller Verstopfung des Gerätes
schließen Sie die Druckleitung an die
Wasserleitung an und nehmen den Saugschlauch
ab. Öffnen Sie die Wasserleitung. Schalten Sie
das Gerät mehrmals für ca. zwei Sekunden ein.
Auf diese Weise können Verstopfungen in den
häufigsten Fällen beseitigt werden.
nAuswechseln der Netzleitung:
Achtung:
Das Gerät vom Netz trennen!
Bei defekter Netzleitung darf diese nur durch
einen Elektro-Fachmann gewechselt werden.
nIm Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
8.2 Vorfilter-Einsatz reinigen
nVorfilter-Einsatz regelmäßig reinigen, wenn nötig
tauschen
nVorfilterschraube (5) entfernen und Vorfilter (7)
mit Rückschlagventil (8) entnehmen (Bild 2).
nVorfilter-Einsatz wie in Bild 3 gezeigt zerlegen.
nZum Reinigen des Vorfilters und des
Rückschlagventils dürfen keine scharfen Reiniger
oder Benzin verwendet werden.
nDen Vorfilter und das Rückschlagventil durch
Ausklopfen auf einer flachen Fläche reinigen. Bei
starker Verschmutzung mit Seifenlauge waschen,
anschließend mit klarem Wasser ausspülen und
an der Luft trocknen lassen.
nDer Zusammenbau erfolgt in umgekehrter
Reihenfolge.
8.3 Einlagerung
nVor längerem Nichtgebrauch oder Überwinterung
ist die Pumpe gründlich mit Wasser
durchzuspülen, komplett zu entleeren und
trocken zu lagern.
nBei Frostgefahr muss das Gerät vollkommen
entleert werden.
nNach längeren Stillstandzeiten durch kurzes Ein-
Aus-Schalten prüfen, ob ein einwandfreies
Drehen des Rotors erfolgt.
8.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben
gemacht werden;
nTyp des Gerätes
nArtikelnummer des Gerätes
nIdent-Nummer des Gerätes
nErsatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreiem sowie für Kinder
unzugänglichem Ort. Die optimale Lagertemperatur
liegt zwischen 5 und 30 ˚C. Bewahren Sie das
Elektrowerkzeug in der Originalverpackung auf.
10. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
Anleitung_NPGP_4100_SPK7__ 11.03.13 08:05 Seite 7

8
DEU
Störungen Ursachen Abhilfe
Kein Motoranlauf - Netzspannung fehlt
- Pumpenrad blockiert-
Thermowächter hat abgeschaltet
- Netzspannung überprüfen
- Pumpe zerlegen und reinigen
Pumpe saugt nicht an - Rückschlagventil verschmutzt
- Pumpengehäuse ohne Wasser
- Luft in der Saugleitung
- max. Saughöhe überschritten
- Reinigen
- Wasser in Pumpengehäuse
füllen
- Dichtigkeit der Saugleitung
überprüfen
- Saughöhe überprüfen
Fördermenge ungenügend - Saughöhe zu hoch
- Vorfilter verschmutzt
- Wasserspiegel sinkt rasch
- Pumpenleistung verringert durch
Schadstoffe
- Saughöhe überprüfen
- Reinigen
- Saugschlauch tiefer legen
- Pumpe reinigen und
Verschleißteile ersetzen
Thermoschalter schaltet die Pumpe
ab
- Motor überlastet, Reibung durch
Fremdstoffe zu hoch
- Pumpe demontieren und
reinigen, Ansaugen von
Fremdstoffen verhindern (Filter)
11. Fehlersuchplan
Anleitung_NPGP_4100_SPK7__ 11.03.13 08:05 Seite 8

Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions and
the safety information.
1. Safety regulations
 Caution!
In stagnant water bodies, garden ponds,
swimming ponds and their surrounding areas
the unit may only be used with an earth-leakage
circuit breaker with an actuating rated current of
up to 30 mA (according to VDE 0100 Part 702 and
738).
The equipment is not designed for use in
swimming pools and paddling pools of any kind
or other bodies of water in which people or
animals may be present during operation. It is
prohibited to operate the equipment if a person
or animal is in the danger area. Ask your
electrician!
This equipment can be used by
children of 8 years and older and by
people with limited physical,
sensory or mental capacities or
those with no experience and
knowledge if they are supervised or
have received instruction in how to
use the equipment safely and
understand the dangers which
result from such use. Children are
not allowed to play with the
equipment. Unless supervised,
children are not allowed to clean
the equipment and carry out user-
level maintenance work.
Important!
nAlways inspect the equipment visually before
using it. Do not use the equipment if safety
devices are damaged or worn. Never disable
safety devices.
nUse the equipment only for the purposes
indicated in these operating instructions.
nYou are responsible for safety in the work area.
nIf the cable or plug is damaged by external
influences, the cable may not be repaired.The
cable must be replaced by a new one.This work
may only be carried out by a trained electrician.
nThe voltage of 230 V alternating voltage specified
on the rating plate must be the same as the mains
voltage.
nNever use the power cable to lift, transport or
secure the equipment.
nEnsure that the electrical plug connections are in
areas that are not at risk of flooding or protect
them from moisture.
nPull the mains plug before starting any work on
the equipment.
nDo not expose the equipment to a direct jet of
water.
nThe operator is responsible for complying with
local safety and installation regulations. (Ask an
electrician if you are in any doubt.)
nConsequential damage caused by flooded rooms
in the event of the equipment suffering faults must
be prevented by the user by means of suitable
measures (for example installing alarm systems
or a reserve pump, etc.).
nIn the event of a failure, repair work may only be
carried out by an electrician or by ISC after sales
service personnel.
nThe equipment must never run dry or be used
when the intake line is closed fully.The
manufacturer’s warranty does not cover damage
caused to the equipment as a result of running it
dry.
nThe pump must not be used to operate swimming
pools.
nThe equipment must not be installed in the
drinking water pipe line.
 CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations
and instructions may result in an electric shock, fire
and/or serious injury.
Keep all safety regulations and instructions in a
safe place for future use.
9
GBR
Anleitung_NPGP_4100_SPK7__ 11.03.13 08:05 Seite 9

2. Layout and items supplied (Fig. 1-2)
2.1 Layout
1. Pressure connection
2. Carry-handle
3. Water drain screw
4. Suction connection
5. Coarse filter screw
6. Ventilation screw
7. Coarse filter
8. Non-return valve
9. Wrench for coarse filter screw
2.2 Items supplied
nOpen the packaging and take out the equipment
with care.
nRemove the packaging material and any
packaging and/or transportation braces (if
available).
nCheck to see if all items are supplied.
nInspect the equipment and accessories for
transport damage.
nIf possible, please keep the packaging until the
end of the guarantee period.
IMPORTANT
The equipment and packaging material are not
toys. Do not let children play with plastic bags,
foils or small parts.There is a danger of
swallowing or suffocating!
nGarden pump
nWrench for coarse filter screw
nOriginal operating instructions
3. Proper use
Applications
nIrrigation and watering of green areas, vegetable
beds and gardens.
nOperation of lawn sprinklers.
nFor drawing water from ponds, streams, rainwater
butts, rainwater cisterns and springs
nFor supplying service water
Transport media:
nFor the pumping of clear water (fresh water),
rainwater or light suds/service water.
nThe maximum temperature of the fluid must not
exceed +35°C if the equipment is operated
permanently.
nDo not use the equipment to pump inflammable,
gassing or explosive fluids.
nThe pumping of aggressive liquids (acids, alkalis,
silo seepage etc.) as well as liquids with abrasive
substances (sand) must likewise be avoided.
nThis equipment is not designed to convey
drinking water.
The equipment is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the manufacturer
will be liable for any damage or injuries of any kind
caused as a result of this.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Mains connection 230V ~ 50 Hz
Power rating 900 W
Pumping rate without non-return valve: 4100 l/h
Pumping rate with non-return valve: 3800 l/h
Max. delivery head 48 m
Max. delivery pressure 0.48 MPa (4.8 bar)
Max. suction height 8 m
Pressure connection:
approx. 33.3 mm (R1 female thread)
Suction connection:
approx. 42 mm (R11/4 male thread)
Max. water temperature 35 °C
Protection type. IPX4
5. Before putting the equipment into
operation
5.1 Connecting the intake line
nThe intake hose or pipe should have a minimum
diameter of 25 mm (1”); a diameter of 32 mm
(11/4”) is recommended for suction heights
exceeding 5 m.
nConnect the intake valve (foot valve) with intake
cage to the intake line.
nPosition the intake line so that it rises from the
water withdrawal point to the equipment. Avoid
positioning the suction pipe higher than the pump,
as this would delay the escape of air bubbles
from the suction pipe and impede the priming
process.
nInstall the intake and discharge lines in such a
10
GBR
Anleitung_NPGP_4100_SPK7__ 11.03.13 08:05 Seite 10

way that they do not exert any mechanical
pressure on the equipment.
nThe intake valve should be low enough in the
water to ensure that if the water level falls, the
equipment will not run dry.
nA leaking intake line will draw in air and therefore
not draw in any water.
5.2 Connecting the discharge line
nThe discharge line (min. 19 mm (3/4”)) must be
connected to the 33.3 mm (R1IG) female thread
discharge line connector of the equipment either
directly or with the aid of a threaded nipple.
nWith the right couplings it is also possible, of
course, to use a 13 mm (1/2“) delivery hose.The
smaller delivery hose results in a lower delivery
rate.
nDuring the priming operation, fully open any shut-
off mechanisms (spray nozzles, valves, etc.) in
the pressure line so that the air can escape
without obstruction.
5.3 Electrical connections
nConnect the appliance to a 230 V ~ 50 Hz socket-
outlet with earthing contact. Minimum fuse 10
ampere.
nA built-in thermostat protects the motor from
overloading and blocking. The pump is switched
off automatically by the thermostat if overheating
occurs and is switched on again automatically
after cooling.
6. Operation
nInstall the equipment on a solid and level surface.
nRemove the ventilation screw (6).
nUnscrew the coarse filter screw (5) using the
supplied wrench (9) and remove the coarse filter
(7) together with the non-return valve (8) as
shown in Figure 2. Now you can fill the pump
housing with water via the coarse filter screw (5).
Filling the intake line accelerates the intake
process.
nAssemble in reverse order.
nOpen the discharge line.
nConnect the mains cable.
nSwitch on the equipment with the power switch –
priming can take up to 5 minutes at maximum
suction height.
nAfter finishing the work, switch off the equipment
with the power switch.
7. Replacing the power cable
If the power cable for this equipment is damaged, it
must be replaced by the manufacturer or its after-
sales service or similarly trained personnel to avoid
danger.
8. Cleaning, maintenance and
ordering of spare parts
The equipment is almost completely maintenance
free. In order to ensure a long service life, however,
we recommend that you regularly check and care for
the product.
Important!
The equipment must be disconnected from the power
supply (pull the power plug) prior to performing any
maintenance.
8.1 Servicing
nIf the equipment becomes clogged, connect the
discharge line to the water line and disconnect
the suction hose. Open the water line. Switch on
the equipment several times for approx.
two seconds.This should resolve the majority of
clog-related problems.
nReplacing the mains cable: Important:
Disconnect the equipment from the power
supply! A defective mains cable may only be
replaced by a qualified electrician.
nThere are no parts inside the equipment which
require additional maintenance.
8.2 Cleaning the coarse filter insert
nClean the coarse filter insert at regular intervals,
and replace it if necessary.
nRemove the coarse filter screw (5) and coarse
filter (7) together with the non-return valve (8)
(Figure 2).
nDisassemble the coarse filter insert as shown in
figure 3.
nDo not use abrasive cleaning agents or petrol to
clean the coarse filter and the non-return valve.
nClean the coarse filter and the non-return valve by
tapping them on a flat surface. In cases of
stubborn dirt, first clean with soapy water, then
rinse with clear water and air-dry.
nAssemble in reverse order.
11
GBR
Anleitung_NPGP_4100_SPK7__ 11.03.13 08:05 Seite 11

8.3 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
nType of machine
nArticle number of the machine
nIdentification number of the machine
nReplacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
9. Storage
Store the equipment and accessories out of children’s
reach in a dark and dry place at above freezing
temperature. The ideal storage temperature is
between 5 and 30 °C. Store the electric tool in its
original packaging.
nIf the pump is not going to be used for a long time
or has to be removed for the winter months, rinse
it out with water, empty it completely and allow it
to dry.
nThe equipment must be completely drained
before it is subjected to frost.
nAfter long stoppages, make sure the rotor turns
correctly by briefly switching the pump on and off.
10. Disposal and recycling
The unit is supplied in packaging to prevent its being
damaged in transit.This packaging is raw material
and can therefore be reused or can be returned to the
raw material system.
The unit and its accessories are made of various
types of material, such as metal and plastic. Defective
components must be disposed of as special waste.
Ask your dealer or your local council.
12
GBR
Anleitung_NPGP_4100_SPK7__ 11.03.13 08:05 Seite 12

13
GBR
Faults Cause Remedy
Motor fails to start up - No mains voltage
- Pump rotor blocked -thermostat
switched off
- Check voltage
- Dismantle and clean pump
No intake - Non-return valve dirty
- Pump chamber without water
connection
- Air in intake line air-tight
- Max. suction height exceeded
- clean
- Fill water into intake
- Make sure intake line is close
- Check suction height
Inadequate delivery rate - Suction height too high
- Coarse filter dirty
- Water level falling rapidly
- Pump performance diminishedby
contaminants part
- Check suction height
- clean
- Place the suction hose at a
deeper level
- Clean pump and replace wearing
Thermostat switches pump off - Motor overloaded - friction
caused by foreign substances
too high
- Dismantle and clean pump.
Prevent intake of foreign
substances (filter)
11. Troubleshooting guide
Anleitung_NPGP_4100_SPK7__ 11.03.13 08:05 Seite 13

Attention !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afin d’éviter des
blessures et dommages.Veuillez donc lire
attentivement ce mode d’emploi. Conservez-le bien
de façon à pouvoir disposer à tout moment de ces
informations. Si l’appareil doit être remis à d’autres
personnes, remettez-leur aussi ce mode d’emploi.
Nous déclinons toute responsabilité pour les
accidents et dommages dus au non-respect de ce
mode d’emploi et des consignes de sécurité.
1. Consignes de sécurité
 Attention !
Sur des eaux dormantes, des pièces d’eau de
jardin et des piscines et dans leur proximité, il
est uniquement autorisé d’utiliser l’appareil avec
un disjoncteur à courant de défaut dont le
courant nominal déclencheur ne dépasse pas 30
mA (conformément à VDE 0100, parties 702 et
738).
L’appareil ne convient pas à l’emploi dans les
piscines, les pataugeoires de tous genres et
toutes autres pièces d’eaux dans lesquelles des
personnes ou des animaux peuvent se trouver
pendant son fonctionnement. Il est interdit de
faire fonctionner l’appareil pendant la présence
de personnes ou d’animaux dans la zone
dangereuse. Consultez votre spécialiste en
électricité!
Cet appareil peut être utilisé par les
enfants à partir de 8 ans et les
personnes avec des capacités
physiques, sensorielles ou
intellectuelles diminuées ou
possédant un manque
d’expérience ou de connaissances
à condition qu’elles soient
surveillées ou aient reçus les
instructions relatives à l’utilisation
sûre de l’appareil et qu’elles
comprennent les risques résultant
de cette utilisation. Les enfants ne
doivent pas jouer avec l’appareil.
Les enfants ne doivent pas
effectuer le nettoyage et la
maintenance de l’utilisateur sans
surveillance.
Attention!
nEffectuez un contrôle à vue de l’appareil avant
chaque utilisation de ce dernier. N’utilisez pas
l’appareil dès lors que des équipements de
sécurité ont été endommagés ou sont usés.
N’annulez jamais l’effet d’un dispositif de
sécurité.
nUtilisez cet appareil exclusivement dans le
respect de l’application conforme indiquée dans
ce mode d’emploi.
nC’est vous qui êtes responsable de la sécurité
dans la zone de travail
nSi le câble ou le connecteur est endommagé par
une influence extérieure, il ne faut pas réparer le
câble ! Le câble doit être remplacé par un
nouveau. Ce travail doit uniquement être réalisé
par un(e) spécialiste électricien(ne).
nLa tension de 230 Volts (tension alternative)
indiquée sur la plaque signalétique de l’appareil
doit correspondre à la tension secteur présente.
nNe tenez, transportez ou fixez jamais l’appareil
par le câble.
nAssurez-vous que les connecteurs enfichables
électriques se trouvent dans un endroit à l’abri
des inondations ou de l’humidité.
nAvant tout travail sur l’appareil, débranchez la
prise secteur.
nEvitez d’exposer directement l’appareil à un jet
d’eau.
nL’exploitant est responsable du bon respect des
directives de sécurité et de montage. (Demandez
éventuellement à un(e) électricien(ne)
spécialisé(e))
nL’utilisateur doit exclure tout dommage indirect en
raison d’une inondation, en cas de dérangement
de l’appareil, en prenant les mesures adéquates
(p. ex. installation d’une alarme, pompe de
réserve, ou autre.
nEn cas de panne éventuelle de l’appareil, les
travaux de réparation doivent uniquement être
réalisés par un(e) électricien(ne) spécialisé(e) ou
par le service après-vente d’ISC.
nL’appareil ne doit jamais fonctionner à sec ni alors
que la conduite d’aspiration est entièrement
fermée. La garantie du producteur est caduque
pour tous les dommages de l’appareil ayant pour
origine son fonctionnement à sec.
nIl est interdit d’utiliser l’appareil pour exploiter des
bassins de piscine.
14
FRA
Anleitung_NPGP_4100_SPK7__ 11.03.13 08:05 Seite 14

nIl ne faut pas monter l’appareil dans un circuit
d’eau potable.
 AVERTISSEMENT !
Veuillez lire toutes les consignes de sécurité et
instructions.
Tout non-respect des consignes de sécurité et
instructions peut provoquer une décharge électrique,
un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité et
instructions pour une consultation ultérieure.
2. Description de l’appareil et volume
de livraison (fig. 1-2)
2.1 Description de l’appareil
1. Raccord de pression
2. Poignée
3. Bouchon fileté de vidange d’eau
4. Raccord d’aspiration
5. Vis du préfiltre
6. Vis de purge d’air
7. Préfiltre
8. Clapet anti-retour
9. Clé pour la vis du préfiltre
2.2 Volume de livraison
nOuvrez l’emballage et prenez l’appareil en le
sortant avec précaution de l’emballage.
nRetirez le matériel d’emballage tout comme les
sécurités d’emballage et de transport (s’il y en a).
nVérifiez si la livraison est bien complète.
nContrôlez si l’appareil et ses accessoires ne sont
pas endommagés par le transport.
nConservez l’emballage autant que possible
jusqu’à la fin de la période de garantie.
ATTENTION
L’appareil et le matériel d’emballage ne sont pas
des jouets ! Il est interdit de laisser des enfants
jouer avec des sacs et des films en plastique et
avec des pièces de petite taille. Ils risquent de
les avaler et de s’étouffer !
nPompe de jardin
nClé pour la vis du préfiltre
nMode d’emploi d’origine
3. Utilisation conforme à l’affectation
Domaine d’application
nPour l’irrigation et l’arrosage d’espaces verts, de
carrés de légumes et de jardins
nPour le service d’arroseurs automatiques
nPour la prise d’eau d’étangs, de ruisseaux, de fûts
d’eau de pluie, citernes d’eau de pluie et de puits
nPour l’approvisionnement en eau sanitaire
Fluides refoulés :
nDestiné au refoulement d’eau claire (eau douce),
eau de pluie ou légères lessives / eaux usées.
nNe pas dépasser la température maximale du
liquide refoulé en fonctionnement continu de
+35°C.
nIl est interdit de refouler des liquides
combustibles, gazeux ou explosifs avec cet
appareil.
nLe refoulement de liquides agressifs (acides,
lessive alcaline, sève d’écoulement de silos, etc.)
ainsi que de liquides contenant des substances
abrasives (sable) doit également être évité
nCet appareil ne convient pas au transport d’eau
potable.
La machine doit exclusivement être employée
conformément à son affectation. Chaque utilisation
allant au-delà de cette affectation est considérée
comme non conforme. Pour les dommages en
résultant ou les blessures de tout genre, le producteur
décline toute responsabilité et l’opérateur/l’exploitant
est responsable.
Veillez au fait que nos appareils, conformément à leur
affectation, n’ont pas été construits, pour être utilisés
dans un environnement professionnel, industriel ou
artisanal. Nous déclinons toute responsabilité si
l’appareil est utilisé profession-nellement,
artisanalement ou dans des sociétés industrielles,
tout comme pour toute activité équivalente.
15
FRA
Anleitung_NPGP_4100_SPK7__ 11.03.13 08:05 Seite 15

4. Données techniques
Branchement secteur 230V ~ 50 Hz
Puissance absorbée 900 Watt
Quantité transportée sans soupape
anti-retour : 4100 l/h
Quantité transportée avec soupape
anti-retour : 3800 l/h
Hauteur manométrique maxi. 48 m
Pression de refoulement maxi. 0,48 MPa (4,8 bar)
Hauteur d’aspiration maxi. : 8 m
Raccord de pression: env. 33,3 mm (R1 filet int.)
Raccord d’aspiration : env. 42 mm (R1 1/4 filet ext.)
Température de l’eau maxi. 35°C
Type de protection : IPX4
5. Avant la mise en service
5.1. Raccord de la conduite d’aspiration
nLe diamètre de la conduite d’aspiration, que ce
soit un tuyau ou un tube, doit au moins s’élever à
25 mm (1 pouce) ; si la hauteur d’aspiration
dépasse 5 m, on recommande 32 mm (11/4
pouces).
nMontez la soupape d’aspiration (commande à
pied) avec le panier d’aspiration à la conduite
d’aspiration.
nPoser la conduite d’aspiration en la faisant
monter de la prise d’eau jusqu’à l’appareil. Eviter
absolument de poser la conduite d’aspiration au-
dessus de la hauteur de la pompe, des bulles
d’air dans la conduite d’aspiration ralentissent et
empêchent le processus d’aspiration.
nLa conduite d’aspiration et celle de pression
doivent être posées de telle manière qu’elles ne
puissent exercer aucune pression mécanique sur
l’appareil.
nLa soupape d’aspiration doit se trouver à une
profondeur suffisante dans l’eau pour que,
lorsque le niveau d’eau baisse, on puisse
empêcher que l’appareil ne marche à sec.
nUne conduite d’aspiration non étanche empêche
d’aspirer l’eau en raison de l’air aspiré.
5.2 Raccord de la conduite de pression
nLa conduite de pression (devrait avoir au moins
19 mm (3/4“) doit être directement raccordée au
raccord de la conduite de pression (33,3 mm
(R1IG)) de l’appareil ou via un raccord fileté.
nEvidemment, vous pouvez utiliser un tuyau de
refoulement de 13 mm (1/2”) avec des raccords
vissés correspondants. Le débit est réduit par le
tuyau de refoulement plus petit.
nPendant le processus d’aspiration, ouvrez
pleinement les organes d’obturation dans la
conduite de refoulement (buse de pulvérisation,
soupapes etc.) pour laisser échapper librement
l’air dans la conduite d’aspiration.
5.3 Installation électrique
nLe raccordement électrique s’effectue sur une
prise de courant de sécurité de 230 V ~ 50 Hz.
Protection par fusible: au moins 10 ampères.
nLe thermostat installé protège le moteur contre
une surcharge ou un blocage. En cas de
surchauffe, le thermostat arrête automatiquement
la pompe; après son refroidissement, la pompe
se remet automatiquement en marche.
6. Commande
nMettez l’appareil sur un sol solide, plan et
horizontal.
nEnlevez la vis de purge d’air (6).
nDévissez la vis du filtre préparatoire (5) avec la
clé remise à cet effet (9) et retirez le filtre
préparatoire (7) avec la soupape anti-retour (8)
comme indiqué dans la figure 2.Vous pouvez
ensuite remplir le carter de pompe en eau via la
vis de filtre préparatoire (5). Un remplissage de la
conduite d’aspiration accélère l’aspiration.
nLe montage est effectué dans l’ordre inverse des
étapes.
nOuvrez la conduite de pression.
nRaccordez le câble secteur.
nMettez l’appareil en circuit à l’aide du
commutateur principal – l’aspiration peut durer 5
minutes pour une hauteur d’aspiration maxi.
nUne fois le travail achevé, mettez l’appareil hors
circuit à l’aide du commutateur principal.
7. Remplacement de la ligne de
raccordement réseau
Si la ligne de raccordement réseau de cet appareil est
endommagée, il faut la faire remplacer par le
producteur ou son service après-vente ou par une
personne de qualification semblable afin d’éviter tout
risque.
16
FRA
Anleitung_NPGP_4100_SPK7__ 11.03.13 08:05 Seite 16

8. Nettoyage, maintenance et
commande de pièces de rechange
L’appareil est pratiquement sans maintenance. Nous
recommandons toutefois d’effectuer des contrôles et
un entretien réguliers afin d’en assurer une longue
durée de vie.
Attention!
Avant chaque maintenance, mettez l’appareil hors
tension, pour ce faire, retirez la fiche de contact de
pompe de la prise de courant.
8.1 Maintenance
nSi l’appareil est bouché, raccordez la conduite de
pression à la conduite d’eau et retirez le tuyau
d’aspiration. Ouvrez l’alimentation en eau. Mettez
l’appareil plusieurs fois en circuit pendant env.
deux secondes. De cette manière, il est possible
d’éliminer les obstructions dans la plupart des
cas.
nChangement du câble réseau : Attention:
Déconnectez l’appareil du secteur ! Lorsque
le câble secteur est défectueux, seul(e) un(e)
spécialiste en électricité est autorisé à le
remplacer.
nAucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
8.2 Nettoyer l’embout du filtre préparatoire
nNettoyez régulièrement l’embout du filtre
préparatoire, le remplacer au besoin
nOtez la vis du filtre préparatoire (5) et retirez le
filtre préparatoire (7) avec soupape anti-retour (8)
(figure 2).
nDémontez l’embout du filtre préparatoire comme
indiqué dans la figure 3.
nPour nettoyer le filtre préparatoire et la soupape
anti-retour, n’utilisez pas de produit de nettoyage
fort ni d’essence.
nNettoyez le filtre préparatoire et la soupape anti-
retour en tapotant sur une surface plane. En cas
d’encrassement important, lavez-les avec de
l’eau de savon, puis rincez à l’eau claire et laissez
sécher à l’air.
nLe montage est effectué dans l’ordre inverse des
étapes.
8.3 Commande de pièces de rechange :
Pour les commandes de pièces de rechange, veuillez
indiquer les références suivantes:
nType de l’appareil
nNo. d’article de l’appareil
nNo. d’identification de l’appareil
nNo. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info
9. Stockage
Entreposez l’appareil et ses accessoires dans un
endroit sombre, sec et à l’abri du gel tout comme
inaccessible aux enfants. La température de stockage
optimale est comprise entre 5 et 30 °C. Conservez
l’outil électrique dans l’emballage d’origine.
nAvant une non-utilisation prolongée ou la
conservation pendant l’hiver, rincer la pompe
soigneusement à l’eau, la vider et la ranger dans
un endroit sec.
nEn cas de risque de gel, videz complètement
l’appareil.
nAprès un temps d’arrêt prolongé, vérifier par une
courte mise en et hors circuit que le rotor tourne
parfaitement.
10. Mise au rebut et recyclage
L’appareil se trouve dans un emballage permettant
d’éviter les dommages dus au transport. Cet
emballage est une matière première et peut donc être
réutilisé ultérieurement ou être réintroduit dans le
circuit des matières premières.
L’appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Eliminez les composants défectueux dans
les systèmes d’élimination des déchets spéciaux.
Renseignez-vous dans un commerce spécialisé ou
auprès de l’administration de votre commune !
17
FRA
Anleitung_NPGP_4100_SPK7__ 11.03.13 08:05 Seite 17

18
FRA
Dérangements Origines Remède
Pas de démarrage - Pas de tension du réseau
- Roue à aubes est bloquée -
Thermostat s’est arrêté
- Vérifier la tension
- Démonter la pompe et la
nettoyer
Pompe n’aspire pas - Soupape anti-retour encrassée
- Corps de pompe sans eau
- Air dans la conduite d’aspiration
- Hauteur d’aspiration max.
dépassée
- nettoyez
- Remplir de l’eau dans le raccord
d’aspiration
- Vérifier l’étanchéité de la
conduite d’aspiration
- Vérifier la hauteur d’aspiration
Débit insuffisant - Hauteur d’aspiration trop élevée
- Filtre préparatoire encrassé
- Niveau d’eau baisse rapidement
- Puissance de la pompe réduite à
cause de substances nocives
- Vérifier la hauteur d’aspiration
- nettoyez
- Placez le tuyau d’aspiration plus
bas
- Nettoyer la pompe et remplacer
les pièces usées
Thermorupteur met la pompe hors
circuit
- Moteur surchargé - frottement
élevé dû à des corps solides
- Démonter la pompe et la
nettoyer. Empêcher l’aspiration
de corps solides (filtre)
11. Plan de recherche des erreurs
Anleitung_NPGP_4100_SPK7__ 11.03.13 08:05 Seite 18

Attenzione!
Nell’usare gli apparecchi si devono rispettare diverse
avvertenze di sicurezza per evitare lesioni e danni.
Quindi leggete attentamente queste istruzioni per
l’uso. Conservatele bene per avere a disposizione le
informazioni in qualsiasi momento. Se date
l’apparecchio ad altre persone consegnate loro
queste istruzioni per l’uso insieme all’apparecchio!
Non ci assumiamo alcuna responsabilità per incidenti
o danni causati dal mancato rispetto di queste
istruzioni e delle avvertenze di sicurezza.
1. Avvertenze di sicurezza
 Attenzione!
Nel caso di stagni, laghetti di giardini o piccole
vasche e nelle loro vicinanze l’uso
dell’apparecchio è consentito solo con
interruttore di sicurezza per correnti di guasto
con una corrente nominale di intervento fino a 30
mA (secondo la norma VDE 0100 parte 702 e
parte 738).
L’apparecchio non è adatto all’uso in piscine,
piscine per bambini di ogni tipo e vasche in cui
possano essere presenti persone o animali
mentre essa è in funzione. È vietato l’uso
dell’apparecchio in presenza di persone o
animali nella zona di pericolo. Rivolgetevi al
vostro elettricista specializzato!
Questo apparecchio può essere
usato da bambini a partire dagli 8
anni e da persone con capacità
fisiche, sensoriali o mentali ridotte o
prive di esperienza e conoscenze
solo se vengono sorvegliati o sono
stati istruiti riguardo l’uso sicuro
dell’apparecchio e conoscono i
rischi ad esso connessi. I bambini
non devono giocare con
l’apparecchio. Le operazioni di
pulizia e di manutenzione a carico
dell’utilizzatore non devono venire
eseguite dai bambini se non sono
sorvegliati.
Attenzione!
nPrima di ogni uso effettuate un controllo visivo
dell’apparecchio. Non usate l’apparecchio se i
dispositivi di sicurezza sono danneggiati o
usurati. Non escludete mai i dispositivi di
sicurezza.
nUtilizzate l’apparecchio esclusivamente per lo
scopo indicato in queste istruzioni per l’uso.
nSiete responsabili per la sicurezza nella zona di
lavoro.
nIl cavo non deve venire riparato se esso o la spina
fossero danneggiati a causa di effetti esterni, ma
deve essere sostituito con uno nuovo.Questa
operazione deve venire eseguita soltanto da un
elettricista specializzato.
nLa tensione alternata di 230 V indicata sulla
targhetta dell’apparecchio deve corrispondere
alla tensione di rete esistente.
nNon sollevare, trasportare o fissare mai
l’apparecchio tramite il cavo di collegamento alla
rete.
nAssicuratevi che gli attacchi elettrici si trovino in
una zona che non venga sommersa dall’acqua e
che siano protetti dall’umidità.
nStaccate la spina dalla presa di corrente prima di
ogni operazione all’apparecchio.
nEvitate di esporre l’apparecchio ad un getto
d’acqua diretto.
nL’utilizzatore è responsabile del rispetto delle
norme locali di montaggio e di sicurezza. (In caso
di dubbio rivolgetevi ad un elettricista
specializzato)
nTramite misure appropriate l’utilizzatore deve
escludere i danni conseguenti causati da
inondazioni di ambienti per difetti
dell’apparecchio (ad es. installazione di un
impianto di allarme, pompa di riserva o simili).
nIn caso di un eventuale guasto dell’apparecchio i
lavori di riparazione devono venire eseguiti
soltanto da un elettricista specializzato oppure
dal servizio assistenza ISC.
nL’apparecchio non deve mai funzionare a secco
oppure con il tubo di aspirazione completamente
chiuso. La garanzia del produttore non vale per
danni all’apparecchio dovuti a un funzionamento
a secco.
nL’apparecchio non deve essere usato nel caso di
vasche di piscine.
nL’apparecchio non deve essere montato nel
circuito dell’acqua potabile.
19
ITA
Anleitung_NPGP_4100_SPK7__ 11.03.13 08:05 Seite 19

2. Descrizione dell’apparecchio ed
elementi forniti (Fig. 1-2)
2.1 Descrizione dell’apparecchio
1. Attacco di mandata
2. Maniglia di trasporto
3. Tappo a vite di scarico
4. Attacco di aspirazione
5. Vite del filtro d’ingresso
6. Vite di sfiato
7. Filtro d’ingresso
8. Valvola antiritorno
9. Chiave per vite del filtro d’ingresso
2.2 Elementi forniti
nAprite l’imballaggio e togliete con cautela
l’apparecchio dalla confezione.
nTogliete il materiale d’imballaggio e anche i fermi
di trasporto / imballo (se presenti).
nControllate che siano presenti tutti gli elementi
forniti.
nVerificate che l’apparecchio e gli accessori non
presentino danni dovuti al trasporto.
nSe possibile, conservate l’imballaggio fino alla
scadenza della garanzia.
ATTENZIONE
L’apparecchio e il materiale d’imballaggio non
sono giocattoli! I bambini non devono giocare
con sacchetti di plastica, film e piccoli pezzi!
Sussiste pericolo di ingerimento e
soffocamento!
nPompa autoadescante
nChiave per vite del filtro d’ingresso
nIstruzioni per l’uso originali
3. Utilizzo proprio
Domaine d’application
nPour l’irrigation et l’arrosage d’espaces verts, de
carrés de légumes et de jardins
nPour le service d’arroseurs automatiques
nPer il prelievo d’acqua da stagni, ruscelli, botti e
cisterne dell’acqua piovana e da pozzi
nPer l’alimentazione dell’acqua sanitaria
Fluidi convogliati
nPer convogliare acqua pulita (acqua dolce),
acqua piovana oppure leggere soluzioni
alcaline/acqua sanitaria.
nLa temperatura massima del liquido convogliato
non deve superare i +35 °C in esercizio continuo.
nCon questo apparecchio non devono venire
convogliati liquidi infiammabili, gassosi o
esplosivi.
nÈ sconsigliato convogliare liquidi aggressivi
(acidi, soluzioni alcaline, acque di percolamento
silo, etc.) e dei liquidi con sostanze abrasive
(sabbia).
nQuesto apparecchio non è adatto al
convogliamento dell’acqua potabile.
L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo che
ne risultino.
Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigianale o
industriale. Non ci assumiamo alcuna garanzia
quando l’apparecchio viene usato in imprese
commerciali, artigianali o industriali, o in attività
equivalenti.
4. Caratteristiche tecniche
Allacciamento alla rete 230V ~ 50 Hz
Potenza assorbita 900 Watt
Portata senza valvola antiritorno: 4100 l/h
Portata con valvola antiritorno: 3800 l/h
Prevalenza max. 48 m
Pressione di mandata max. 0,48 MPa (4,8 bar)
Altezza di aspirazione max. 8 m
Attacco di mandata: ca. 33,3 mm (R1 filetto interno)
Attacco di aspirazione:
ca. 42 mm (R11/4 filetto esterno)
Temperatura max. dell’acqua 35°C
Tipo di protezione IPX4
5. Prima della messa in esercizio
5.1 Attacco del tubo di aspirazione
nIl diametro del tubo aspirante, sia in caso di tubo
flessibile che di tubo solido dovrebbe essere
almeno di 25 mm (1 pollice); in caso di una
prevalenza superiore a 5 m, si consiglia 32 mm (1
¼ pollice).
nMontate la valvola aspirante (valvola di fondo)
con griglia sul tubo di aspirazione.
nIl tubo di aspirazione deve essere installato in
senso ascendente tra il prelievo dell’acqua e
20
ITA
Anleitung_NPGP_4100_SPK7__ 11.03.13 08:05 Seite 20
