Nilox 13NXM3SU2B001 User manual

0
BASIC
MANUALE UTENTE
13NXM3SU2B001
www.nilox.com

1
INDICE
pag.
1.1. Contenuto …………………………….……………..…. 2
1.2. Requisiti sistema …………………..……………..…. 2
1.3. Specifiche generali ……….……………….……..…. 2
1.4. Figura e Tasti .…………………………………………. 2
2. Istruzioni Operative ………………………………….... 4
2.1. Copiare file tra PC e MP3 Player …………..….. 4
2.2. Ricaricare la Batteria …………………….…..…….. 4
2.3. Uso in acqua ……………………………………..…….. 4
3. AMBIENTE OPERATIVO ……………………….….…… 5
4. Domande Frequenti ………………………….…………. 5
5. Istruzioni di sicurezza …………………………..………. 6
6. Pulizia e manutenzione …………………….….………. 6
7. Specifiche ……………………………………….…….……... 7
8. Appendice …………………………………….…….…….... 8
8.1. Importante ……………………………….….………...…. 8
8.2. Resettare il lettore ………….…………..…………... 9
8.3. Caricare il lettore …………………….………………. 9
8.4. Impiego degli auricolari ………………………………. 9

2
1.1 Contenuto
- Lettore Mp3 impermeabile
- Auricolari impermeabili per attività sportive
- Cavo USB (per trasferimento file e caricamento batteria)
- Manuale utente
1.2 Requisiti Sistema
- Win XP, 2000, ME,Vista, Win 7, Linux 2.4 e MAC OS 9.0 o
Superiori
1.3 Specifiche generali
- Standard internazionale Waterproof IPX8
- Durata Batteria: circa 6 ore in continua riproduzione musicale
- Temperature d’esercizio: -5/+40°C circa
- Dimensioni: 56,5 x 32,5 x 16 mm
- Peso netto: 21g (senza auricolari)
1.4 Figura e tasti

3
No Funzione Descrizione
Connessione:
jack auricolari
e cavo USB
- Per connettere gli auricolari
- Per il cavo USB per
trasferimento
dati
-cavo USB per ricaricare la
batteria
Volume Su
- Premere per aumentare
il volume
Volume Giù
- Premere per ridurre
il volume
Seleziona
traccia
Avanti
- Premere per passare alla
traccia successiva
Seleziona
traccia
Indietro
- Premere per passare alla
traccia precedente
Play
- Inizia/Pausa riproduzione

4
Power/Mode
Indicatore LED
- On/Off (tenere
premuto per 5 sec)
- Premere il tasto per
cambiare il modo di ascolto:
•Modo Sequenziale- il LED
lampeggia rosso
•Modo casuale – il LED
lampeggia blu
- Durante la ricarica della
batteria la luce rimarrà fissa
di colore rosso; diventerà blu
a carica completa.
Quando viene scollegato, la
luce si spegnerà
automaticamente
2. Istruzioni Operative
2.1 Copiare i file tra Pc e lettore Mp3
- Connettere il lettore alla porta USB del PC tramite il cavo.
- Apparirà l’icona del Disco Removibile in basso a destra sulla
barra degli strumenti e un’icona in Risorse del Computer.
- Copia i tuoi file audio sul lettore.
- Poi clicca sull’icona sulla barra degli strumenti in basso per
disconnettere il lettore. Ora puoi staccare il cavo dal lettore
MP3.
2.2 Ricaricare la batteria
Ci sono 2 modi per la ricarica.
- Via USB tramite cavo collegato al PC (cavo in dotazione).
- Tramite Adattatore da rete domestica a USB (opzionale):
collegando il cavo in dotazione.
Nota: quando il cavo USB viene scollegato, il lettore si
spegnerà.
Connettere sempre il cavo USB al lettore prima di collegarlo al
computer.

5
2.3 Utilizzo in acqua
-Quando il lettore è utilizzato in acqua, si consiglia:
- di avvitare bene il jack al lettore e inserire correttamente gli
auricolari nelle orecchie (leggere l’appendice)
- agganciare il lettore MP3 sulla fascia degli occhialini (non
inclusi) posizionandolo dietro la testa.
- tenere premuto il tasto di accensione per 5 sec per accenderlo,
premere Play per riprodurre la musica (modo sequenziale o
casuale).
Dopo l’uso, lavare sotto acqua corrente il lettore e asciugarlo.
3. Dove e quando usare BASIC
Il Lettore oltre alle sue funzioni standard, offre prestazioni
ottimali anche se usato per:
- Nuoto; in piscina e in mare , subacqueo fino a 3 mt. certificato
IPX8
- Attività sportive marine: surf, windsurf, vela, sci nautico,
kitesurf ecc.
- Attività sportive terrestri: jogging, ciclismo, sci, escursionismo
ecc.
4. Domande Frequenti
Questa sezione è dedicata alla risoluzione dei problemi più
frequenti.
Se sorgono altri problemi non menzionati, rivolgersi al
rivenditore per la soluzione.
4.1 Il lettore Mp3 non si accende o si spegne subito
- E’ possibile che la carica della batteria non sia sufficiente.
Ricaricarlo.
4.2 Come posso usare il cavo USB per ricaricarlo
- Essere sicuri di utilizzare il cavo fornito nella confezione.
Avvitare interamente il jack per una ricarica corretta.
- Connettere il cavo USB al PC e aspettare il suo riconoscimento
da parte del sistema
- Per resettare il lettore, premere il tasto “reset” presente sul
retro.

6
4.3 Non viene riprodotto alcun suono dopo l’accensione
- Controllare che il jack degli auricolari sia collegato
correttamente, quindi assicurarsi che sia ben stretto
ermeticamente.
- Il volume può essere troppo basso. Aumentarlo
- Assicurarsi che non ci sia acqua all’interno degli auricolari,
nel caso: rimuovere le gocce d’acqua come da figura.
4.4 Si verificano delle situazioni anormali
- Se non viene emesso alcun suono durante la riproduzione,
e il LED lampeggia normalmente, resettare il lettore
- Se il LED rimane spento, togliere gli auricolari e resettare
il lettore.
Nota:
il lettore non perderà i file durante il Reset
4.5 Il lettore non si connette al PC
- Controllare di averlo collegato al Pc con il cavo corretto
- Collegare prima il cavo al lettore Mp3 e poi alla porta USB
del PC.
Con una sequenza contraria potrebbe non funzionare.
5. Istruzioni di sicurezza
- Una lunga esposizione a musica con volume alto può
danneggiare l’udito. Moderare il volume e la durata dell’ascolto.
- Non utilizzare il lettore mentre si guida un veicolo a motore,
potreste non sentire i suoni dell’ambiente circostante e
causare pericolo agli altri.

7
- In aereo: é consigliato attenersi alle istruzioni del personale di
bordo.
6. Pulizia e manutenzione
- Non porre il lettore in luoghi ad alte temperature,
- Non porlo vicino ad oggetti taglienti, causa graffi e danni
- Non ricaricare la batteria in ambienti troppo caldi o freddi
- Non aprire o danneggiare la batteria Li-Ion
- Prima di entrare in acqua, accertarsi di: aver fissato bene il
jack nell’apposita sede e inserite correttamente nelle orecchie
gli auricolari.
Nota: queste azioni se non ben eseguite possono recare danni al
lettore
ATTENZIONE: al fine di garantire un corretto funzionamento del
lettore, è consigliato dopo l’uso in attività sportiva o dopo l’uso
in acqua (piscina o mare) lavare sotto l’acqua corrente
il
lettore e gli accessori.
7. Specifiche
Formati Audio Mp3, WMA
Bit Rate 32-320 Kbps
Memoria Interna 2 GB
Batteria ricaricabile 6 ore di riproduzione
Interfaccia USB USB 2.0 High Speed
Modo riproduzione Normale, Random
Sistemi Operativi Win XP, 2000, ME, Vista Linux 2.4 e MAC 9.0 o
superiori
Temperatura conservazione 10/50°C circa
Temperatura utilizzo -5/+40°C circa
Dimensioni 56,5x32,5x16mm
Peso netto 21g senza auricolari

8
8. Appendice

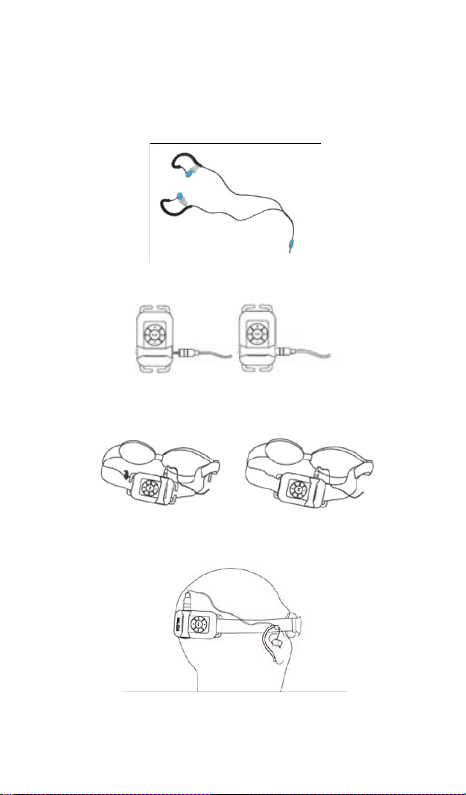

8.1 Importante
Segui questi passaggi per l’utilizzo del lettore in acqua:
- Usa gli auricolari impermeabili appropriati
Auricolari Step 1:
- Assicurarsi che l’auricolare sia inserito saldamente nel jack.
Step 2: Steps 3:
- Come mostrato in figura, in piscina aggancia il lettore MP3
all’elastico/fascia degli occhialini
Step 4: Step 5:
- Fai passare gli auricolari tra la testa e la fascia elastica degli
occhialini e inserisci bene gli auricolari nelle orecchie
Step 6:
Attenzione: se gli auricolari non vengono bene inseriti, possono

9
danneggiarsi. Nel caso non si udisse il suono, verificare che il
volume non sia troppo basso o che non vi sia acqua negli
auricolari.

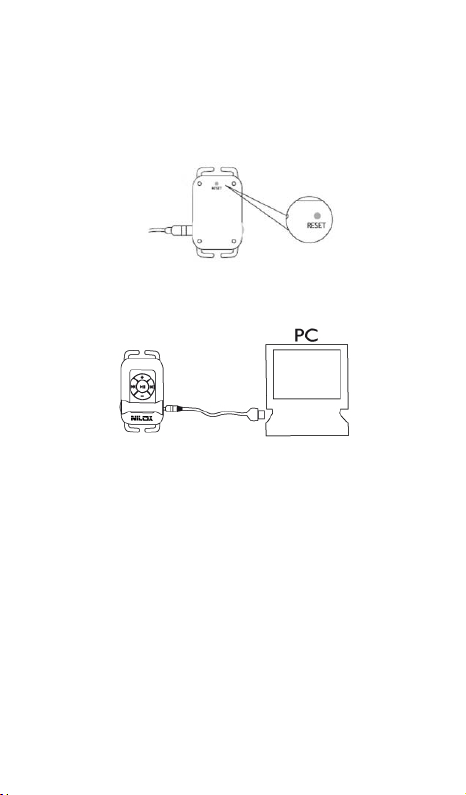

8.2 Resettare il lettore
Per resettarlo, premere il pulsante “reset” presente sul retro.
8.3 Caricare il lettore Mp3

0
BASIC
USER’S MANUAL
13NXM3SU2B001
www.nilox.com

1
CONTENTS
page
1.1. Content …………………………….……………..…. 2
1.2. System requirements …………………..……………..…. 2
1.3. General specifications ……….……………….……..…. 2
1.4. Overview and buttons .……………………………………… 2
2. Operating instructions ………………………………….... 4
2.1. Copying a file from the PC to the MP3 player …… 4
2.2. Recharging the battery …………………….…..…….. 4
2.3. Using the device in water ……………………….…..…….4
3. OPERATING ENVIRONMENT ……………………….….…… 5
4. FAQs…………..…….………………………….…………. 5
5. Safety instructions …………………………..………. 6
6. Cleaning and maintenance …………………….….………. 6
7. Specifications ……………………………………….…….……... 7
8. Appendix …………………………………….…….……....... 8
8.1. Important ……………………………….….………...…….. 8
8.2. Resetting the player ………….…………..…………... 8
8.3. Charging the player …………………….………………. 9
8.4. Using the earpieces ……………………………………….. 9

2
1.1 Content
- Waterproof MP3 player
- Waterproof earpieces for sport activities
- USB cable (to transfer files and charge the battery)
- User manual
1.2 System requirements
- Win XP, 2000, ME,Vista, Win 7, Linux 2.4 and MAC OS 9.0 or
later versions
1.3 General specifications
- International waterproof class: IPX8
- Battery autonomy: approximately 6 hours in continuous playing
mode
- Operating temperature: -5/+40°C
- Dimensions: 56,5 x 32,5 x 16 mm
- Net weight: 21g (without earpieces)
1.4 Overview and buttons

3
No
Feature
Description
Connector:
earpieces jack
and USB cable
- Use this connector to connect
the earpieces
- Use this connector to connect
the USB cable and transfer
data
- Use this connector to connect
the USB cable and recharge
the battery
Volume Up
- Press the button to increase
the volume
Volume Down
- Press the button to lower the
volume
Select next
track
- Press this button to listen to
the next track
Select previous
track
- Press this button to listen to
the previous track
Play
- Press this button to
pause/enable the play mode

4
Power/Mode
Indicatore LED
- Press this button to switch
the device on and off (keep it
pressed for 5 seconds)
- Press this button to change
the listening mode:
•Cyclical mode- the LED
flashes in red
•Random mode – the LED
flashes in blue
- When the battery is
recharging, the LED lights
permanently in red; it changes
to blue when the battery is
fully charged.
The LED switches off
automatically,when the device
is disconnected.
2. Operating instructions
2.1 Copying files from the PC to the MP3 player
- Connect the player to the USB port of the PC using the cable.
- The removable disk icon displays in the lower right of the
toolbar along with the My Computer icon.
- Copy your audio files on the player.
- Then,click the icon on the toolbar to disconnect the player. At
this point you can disconnect the MP3 player cable.
2.2 Recharging the battery
You can recharge the battery in 2 ways.
- Using the USB port and the cable connected to the PC
(supplied).
- Using a domestic network/USB adapter (optional) and
connecting the cable supplied.
Note: when you disconnect the USB cable, the player switches
off.
Always connect the USB cable with the player before plugging
the cable to your computers.

5
2.3 Using the player in water
-When you use the player in water,it is advisable to:
- Firmly tighten the jack on the player and correctly insert the
earpieces in your ears. (read the appendix)
- Fix the MP3 player on the strip of the swimming goggles (not
included) positioning it on your head.
- Press the ON/OFF button for 5 seconds to switch the player and
press Play to start listening to the music (cyclical or random
mode)
After use, wash the player with running water and dry it.
3. When and how to use BASIC
In addition to standard features,the player also guarantees
excellent performances when used during:
- Swimming; in the pool or in the sea and during diving down to
3 meters of depth; the player is IPX8 certified.
- Sea sports: surf, windsurf, sailing, water skiing, kitesurfing
etc.
- Other sports: jogging, cycling, skiing, excursions etc.
4.FAQs
This section describes the most frequent problems that may
occur while using the player.
For other problems not mentioned in the list,consult the reseller
for assistance.
4.1 The MP3 player does not switch on or immediately
switches off
-The battery may not be sufficiently charged.Recharge the
battery.
4.2 How do I use the USB cable to recharge the player?
- You must always use the cable supplied with the player.
Firmly tighten the jack to correctly charge the battery.
- Connect the USB cable to the PC and wait for the system to
detect it.
- To reset the player, press the “reset” button at the back of the
player

6
4.3 The player does not play any sound after it has been
switched on
- Verify that the jack of the earpieces is correctly
connected,then check that it hermetically sealed.
- The volume may be too loud. Increase it.
- Verify that there is no water inside the earpieces and,if
necessary,remove the water drops as shown in the figure.
4.4 Abnormal operation
- If no sound is played during the playing mode and the LED
flashes normally, reset the player.
- If the LED continue sto be off, remove the earpieces and reset
the player.
Note:
the reset operation does not cause the deletion of the
files.
4.5 The player does not connect to the PC
- Verify that the player has been connected to the PC by means
of the correct cable.
- Connect the cable to the MP3 player,then to the USB port of
the PC.
If the sequence is reversed,the device could not operate.
5. Safety instructions
- A prolonged exposure to high volumes may damage hearing.
Reduce the volume and length of use.
- Do not use the player when driving a vehicle,because this may
prevent you from hearing other noises and cause injuries to
other people.

7
- When flying: please follow the instructions of the crew
members.
6. Cleaning and maintenance
-Do not place the player in areas with high temperatures.
-Do not place the player next to sharp objects that could scratch
and damage it.
-Do not recharge the battery in areas with an excessively high or
low temperature.
-Do not open or damage the Li-ion battery
-Before diving into water verify that the jack has been firmly
fixed in place and that the earpieces have been correctly
inserted in your ears.
Note: if performer incorrectly, these operations could damage
the player.
ATTENTION:to guarantee a correct operation of the player, it is
advisable to wash with running water
the player and its
accessories after using it during sport activities or in water
(swimming pool or sea).
7. Specifications
Audio formats Mp3, WMA
Bit Rate 32-320 Kbps
Internal Memory 2 GB
Rechargeable battery 6 hours of autonomy
USB Interface USB 2.0 High Speed
Playing mode Normale, Random
Operating systems Win XP, 2000, ME, Vista Linux 2.4 e MAC 9.0 or later
versions
Storage temperature App.10/50°C
Operating temperature App.-5/+40°C
Dimensions 56,5x32,5x16mm
Net weight 21g without earpieces

8
8. Post Script
8.1 Important
Follow these steps when using the player in water:
- Use the appropriate waterproof earpieces
Earpieces Step 1:
- Make sure that the earphone is inserted tightly into the
earphone jack
Step 2 Step 3
- When using the player in a swimming pool,fix it to the elastic
strap of the goggles,as shown in the figure.
Step 4: Step 5:
- Place the earpieces between the head and elastic strap of the
goggles and correctly insert the earpieces in your ears.
Step 6:

9
Attention: faillure to correctly insert the earpieces may damage
them. If you hear no sound,verify that the volume is not too low
and that there is no water in the earpieces.
8.2 Resetting the player
Press the “Reset” button at the back of the MP3 player to reset
the player
8.3 Charging the MP3 player
