NOMA 052-8665-6 User manual

RECESSED SWIVEL LIGHTS
Instruction Manual
model nos. 052-8665-6 and 052-8666-4
Toll-free: 1-866-827-4985.
IMPORTANT: Please read this manual carefully
before running these recessed swivel lights and save
it for reference.

2
model nos. 052-8665-6 and 052-8666-4 | contact us: 1-866-827-4985
Lighting Kit IncludesKnow Your Recessed Swivel Lights

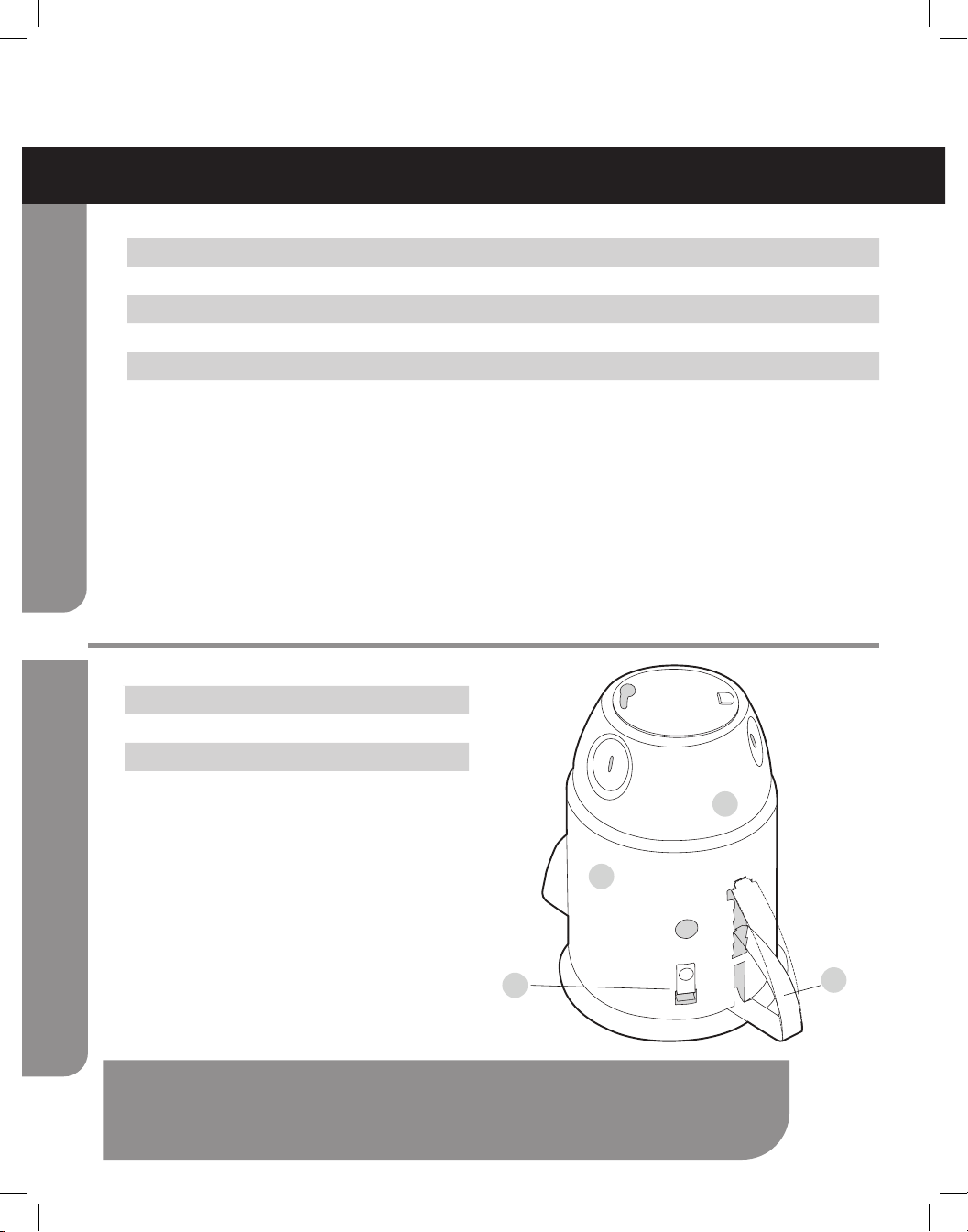

1. Electrical box
2. Thermal cut-o (inside can)
3. Tempered steel springs
4. Push-n-click clip
(6) Housing cans
(6) Decorative trims
(6) 50 W PAR20 bulbs
(2) Templates (on box panel)
(18) Wire connectors
RECESSED SWIVEL LIGHTS
Before using this product, familiarize yourself with all operating features
and safety rules.
1
2
4
3

3
model nos. 052-8665-6 and 052-8666-4 | contact us: 1-866-827-4985
Electrical InstallationCleaning and Maintenance
1. This is unit is intended for indoor use only.
2. Do not modify this fixture. If any modifications are made it may render the product
unsafe and void warranty.
3. Cleaning: Before cleaning your fixture, turn o the switch or power source. Wipe the
lamp with a soft, damp cloth.

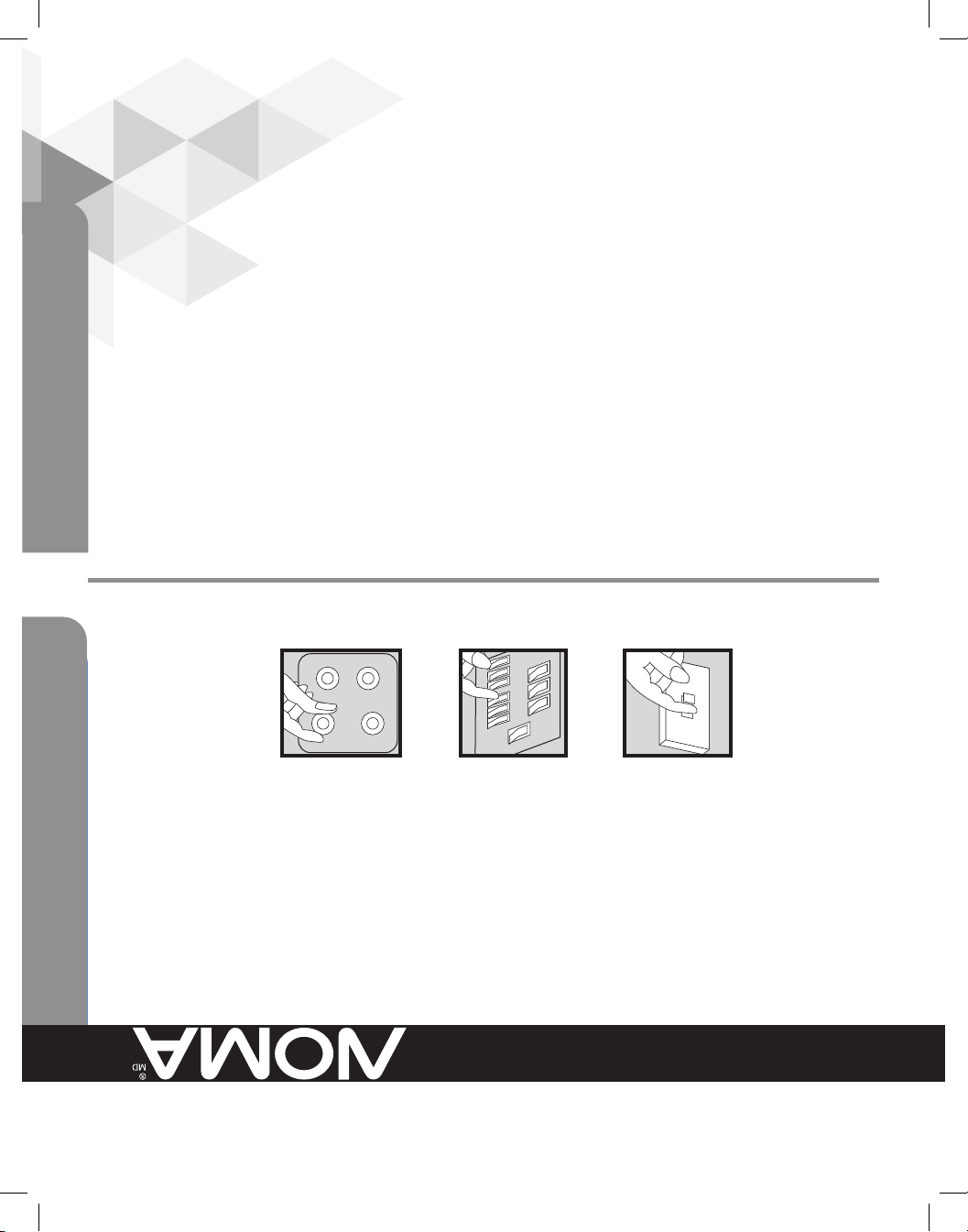

Fig. 1 Place the wall switch to the”OFF” position.
Depending on which type of fuse box you have in your home:
Fig. 2 Place either the main (Master) switch to the “OFF” position, cutting o power to
your entire homehome, OR turn o the individual switch that provides power to
where the fixture will be installed.
OR
Fig. 3 Place either the main (Master) switch to the “OFF” position, cutting o power
to the entire home, OR unscrew the fuse that provides power to where the
fixture will be installed.
Fig. 1 Fig. 2 Fig. 3

4
model nos. 052-8665-6 and 052-8666-4 | contact us: 1-866-827-4985
4. Push-n-click: Using your hand push
and click the clips in place, adjusting the
height where needed for a superior fit.
3. Place housing through hole: Lift the
housing through the opening in the
drywall.
2. Connect the wires: If you do not
have electrical wiring experience, we
recommend consulting a qualified
licensed electrician who will ensure the
fixture is installed in accordance with local
installation codes.
Housing Installation
!WARNING: Before assembling your lighting fixture, TURN OFF POWER and
consult a qualified licensed electrician. All insulation must remain at least 3”
(7.6 cm) away from housing can at all times.
HOUSING INSTALLATION

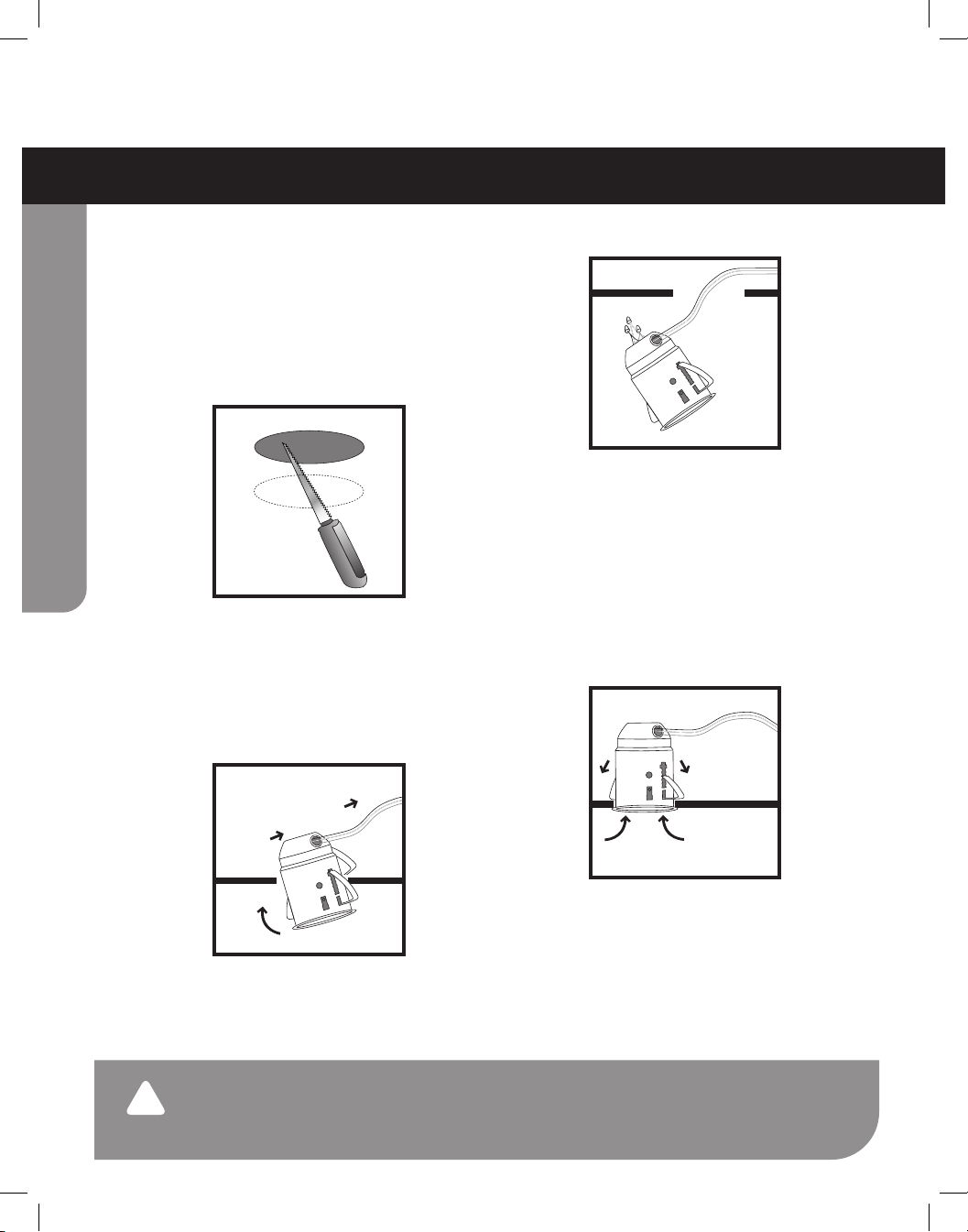

1. Cut hole: Mark the appropriate
openings for the lighting fixtures in the
desired locations using the template
included on the box. Cut the openings
using a drywall saw.
TEMPLATE

5
model nos. 052-8665-6 and 052-8666-4 | contact us: 1-866-827-4985
Housing Installation
1. Refer to box for recommended maximum wattage. DO NOT EXCEED
RECOMMENDED MAXIMUM WATTAGE.
2. Bulbs are to be loaded from back of trim and will be held securely in place
by spring clips. (See diagram A)
3. Once secured in trim, connect base of bulb into socket attached to the
fixture. (See diagram B)
4. Insert entire assembly into recessed housing. (See diagram C)
5. Maximum LED wattage for IC application is 9 W. A
B
5. Add trim: Install the included trim and
bulb (bulbs included). See bulb assembly
instructions below.
Bulb Assembly
TRIM
Diagram A Diagram B Diagram C

6
model nos. 052-8665-6 and 052-8666-4 | contact us: 1-866-827-4985
nos de modèles : 052-8665-6 et 052-8666-4 | contactez-nous : 1 866 827-4985
Safety
Most electrical accidents are caused by carelessness or ignorance. If you combine a
basic knowledge of electricity, a healthy respect for it, and a dose of common sense, you
can safely tackle many household electrical repairs. Here are some basic guidelines for
working with electricity:
1. Before working on a circuit, go to the main service panel and remove the fuse or trip
the breaker that controls that circuit. Tape a sign to the panel warning others to leave
the circuit alone while you work.
2. Before touching any wire, use a voltage tester to make sure it’s not live.
3. Whenever you check for voltage in a receptacle, check both outlets — each may be
controlled by a separate wiring circuit.
4. When replacing fuses, turn o the main power first. Make sure your hands and feet
are dry, and place one hand behind your back to prevent electricity from making
a complete circuit through your chest. Touch a plug fuse only by its insulated rim.
Remove cartridge fuses with a fuse puller.
5. Use tools with insulated handles and ladders made of wood or fibreglass.
6. To protect children, place safety covers over any unused outlets.
7. When unplugging a power tool or appliance, pull on the plug, not on the power cord.
8. Improperly-used extension cords are a leading cause of electrical fires. They are for
temporary use only—do not use them to extend a circuit permanently.
9. Keep dry-chemical fire extinguishers in the kitchen, basement, and workshop.
10. Never disable grounding devices. Make sure that all appliances requiring grounding
are properly grounded, and ensure the electrical system itself is properly grounded.
11. Meet or exceed all electrical code requirements that cover the work you are doing.
12. Always work with enough light to see what you are doing; it’s easy to make mistakes
when you’re working in dim light.
13. When in doubt about the safety of any electrical repair or test, call in a professional.
READ AND SAVE THESE INSTRUCTIONS!
WARNING: RISK OF ELECTRIC SHOCK
These servicing instructions are for use by qualified personnel only. To
reduce the risk of electric shock, do not perform any servicing other than
that contained in the operating instructions unless you are qualified to do so.
Noma Canada
Toronto, Canada M4S 2B8

model nos. 052-8665-6 and 052-8666-4 | contact us: 1-866-827-4985
nos de modèles : 052-8665-6 et 052-8666-4 | contactez-nous : 1 866 827-4985
La plupart des accidents de nature électrique sont causés par la négligence ou l’ignorance. Si vous alliez
des connaissances élémentaires en électricité au respect qu’elle vous inspire et au bon sens, vous pourrez
eectuer de nombreuses réparations électriques domestiques en toute sécurité. Voici quelques lignes
directrices à suivre lorsque vous eectuez des travaux électriques :
1. Avant de travailler sur un circuit, accédez au panneau de disjoncteurs principal, et enlevez le fusible
ou mettez hors tension le disjoncteur commandant ce circuit. Collez une petite ache sur le
panneau avertissant toute autre personne de ne pas toucher au circuit pendant que vous travaillez
dessus.
2. Avant de toucher un fil quelconque, servez-vous d’un vérificateur de tension pour vous assurer qu’il
n’est pas sous tension.
3. Chaque fois que vous vérifiez la présence de tension dans une prise de courant, vérifiez toujours les
deux sorties : deux circuits de câblage séparés peuvent très bien les servir indépendamment.
4. Lorsque vous remplacez des fusibles, mettez d’abord le le circuit d’alimentation principal hors
tension. Vérifiez que vos mains et vos pieds sont secs et placez une main derrière le dos afin
d’empêcher l’électricité de faire un tour complet à travers votre poitrine. Touchez un fusible à
bouchon seulement par son rebord isolé. Retirez les fusibles à cartouche à l’aide d’une pince à
fusible.
5. Utilisez des outils à poignées isolées et des échelles de bois ou de fibre de verre.
6. Afin de protéger les enfants, insérez un capuchon de sécurité dans toute prise de courant non
utilisée.
7. Lorsque vous débranchez un outil électrique ou un appareil ménager, tirez sur la fiche et non sur le
cordon.
8. Une mauvaise utilisation des rallonges figure parmi les premières causes de feux électriques. Leur
usage doit être temporaire. Ne les utilisez pas pour prolonger un circuit de façon permanente.
9. Gardez des extincteurs à produits chimiques secs dans la cuisine, au sous-sol et dans l’atelier.
10. Ne mettez jamais des dispositifs de mise à la terre hors fonction. Assurez-vous que tous les appareils
ménagers qui nécessitent une mise à la terre sont adéquatement mis à la terre et que le système
électrique l’est tout autant.
11. Respectez ou même dépassez les exigences du code électrique applicable aux travaux que vous
eectuez.
12. Travaillez toujours avec susamment d’éclairage pour voir clairement ce que vous faites; il est facile
de commettre des erreurs en travaillant sous une lumière tamisée.
13. Si vous avez des doutes à propos de la sécurité de toute réparation ou de tout essai électrique,faites
appel à un(e) professionnel(le).
Noma Canada
Toronto, Canada M4S 2B8
LISEZ ET CONSERVEZ CES INSTRUCTIONS!
AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE
Ces instructions d’entretien sont exclusivement réservées à un personnel qualifié. Pour
réduire le risque de choc électrique, n’exécutez aucune autre opération d’entretien que
celles décrites dans ces consignes d’utilisation, à moins d’être qualifié(e) pour le faire.
Sécurité
6

nos de modèles : 052-8665-6 et 052-8666-4 | contactez-nous : 1 866 827-4985
Installation du boîtier
1. Consultez la boîte pour connaître la puissance maximale recommandée. N’EXCÉDEZ
PAS LA PUISSANCE MAXIMALE RECOMMANDÉE.
2. Les ampoules doivent être insérées par l’arrière de la garniture et seront maintenues
en place à l’aide d’attaches à ressort. (Voir schéma A)
3. Une fois solidement en place dans la garniture, insérez la base de l’ampoule dans la
douille fixée à l’appareil. (Voir schéma B)
4. Insérez le dispositif complètement assemblé dans le boîtier encastré. (Voir schéma C)
5. La puissance maximale de l’ampoule à DEL pour les utilisations classées IC est de 9 W. A
B
5. Ajoutez la garniture : installez
la garniture et l’ampoule
(ampoules incluses). Consultez les
directivesd’assemblage de l’ampoule ci-
dessous.
Assemblage de l’ampoule
TRIM
Schéma A Schéma B Schéma C
5

nos de modèles : 052-8665-6 et 052-8666-4 | contactez-nous : 1 866 827-4985

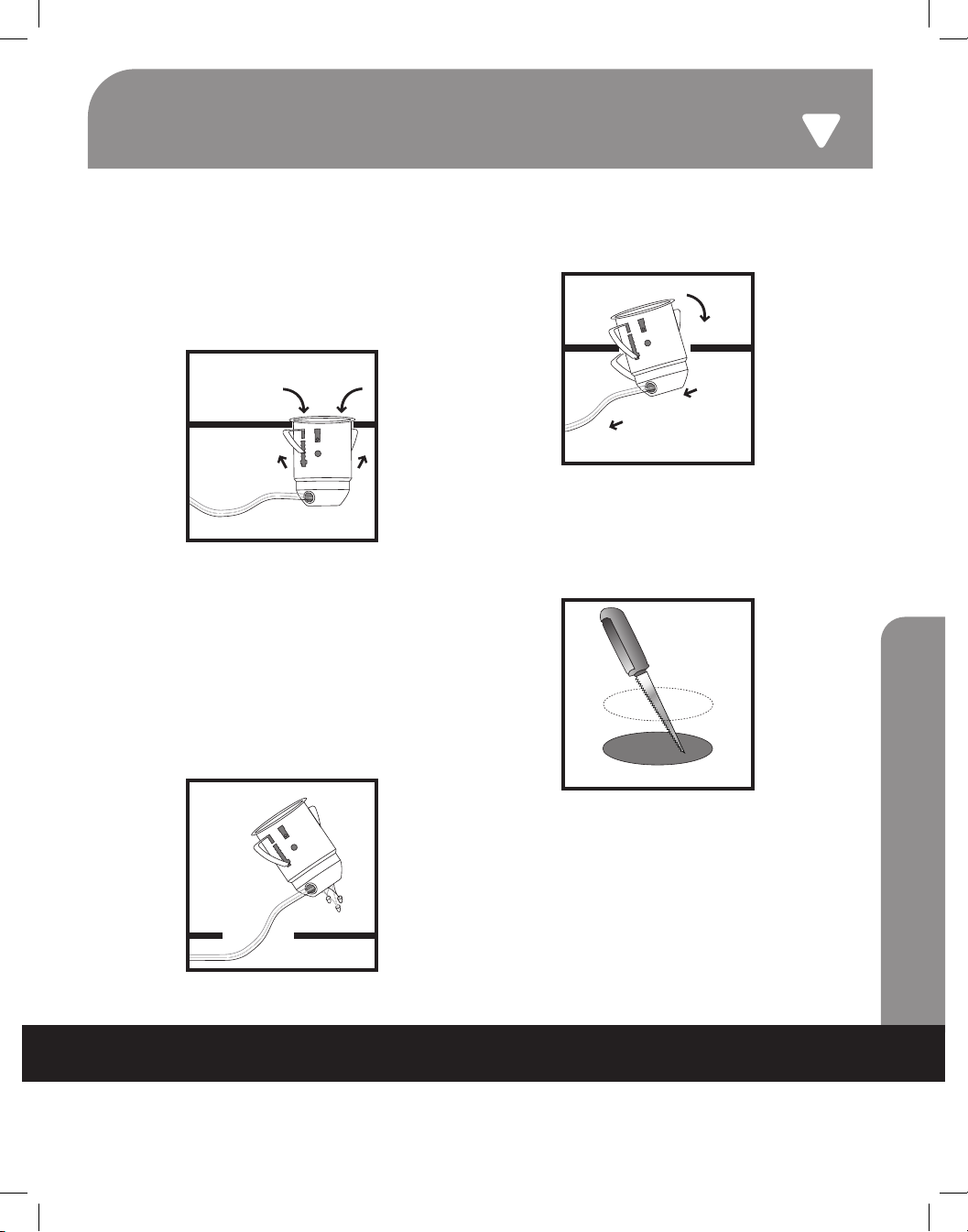

4. Dispositif de pince breveté : exercez
