Nordblast NB 28-1 User manual


2
2
45
7 8 9

3
1.
2.
3.
4. ÄLÄ
5.

4

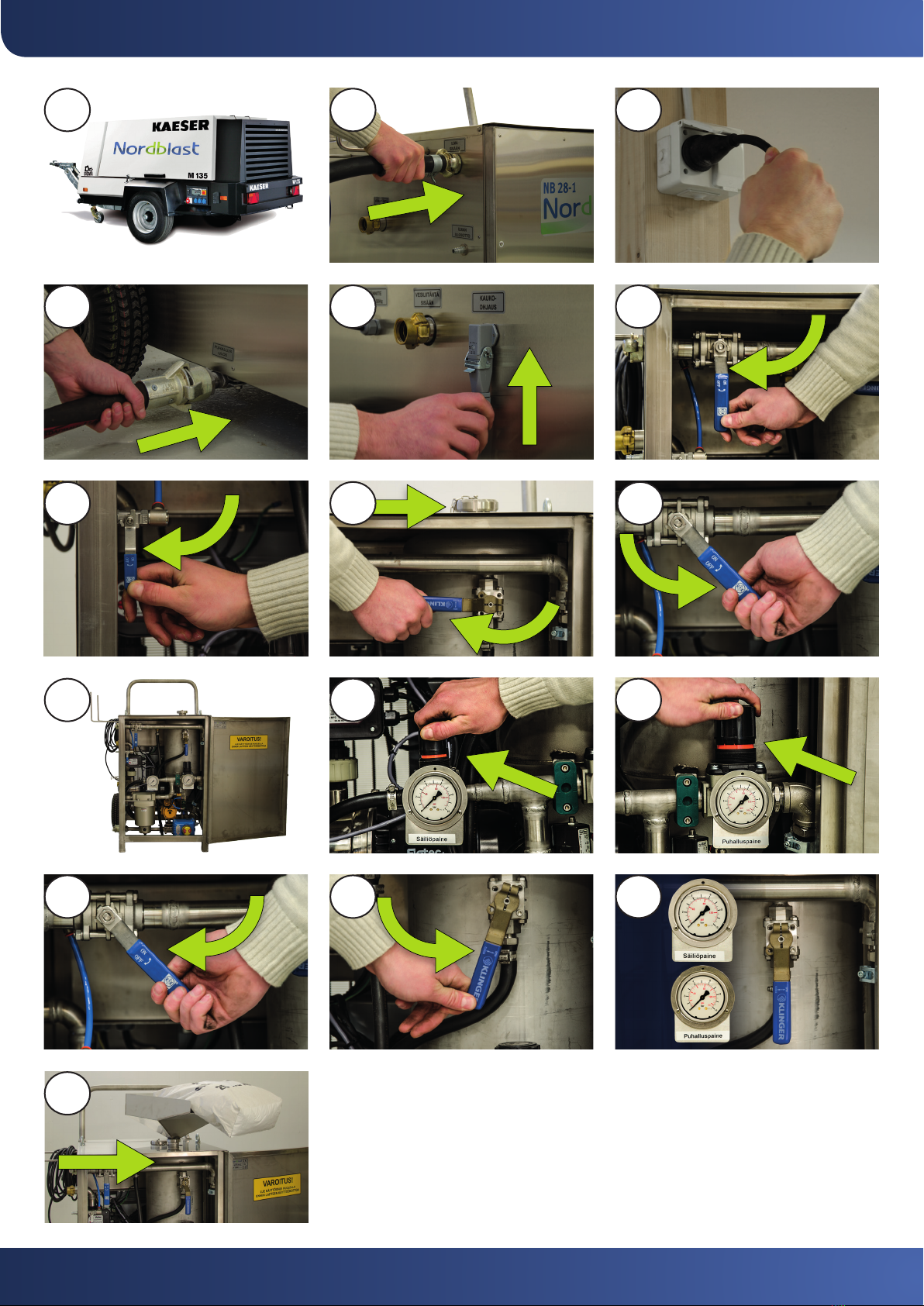

KÄYTTÖÖNOTTO
ÄLÄ

1.
2.
3.
4.

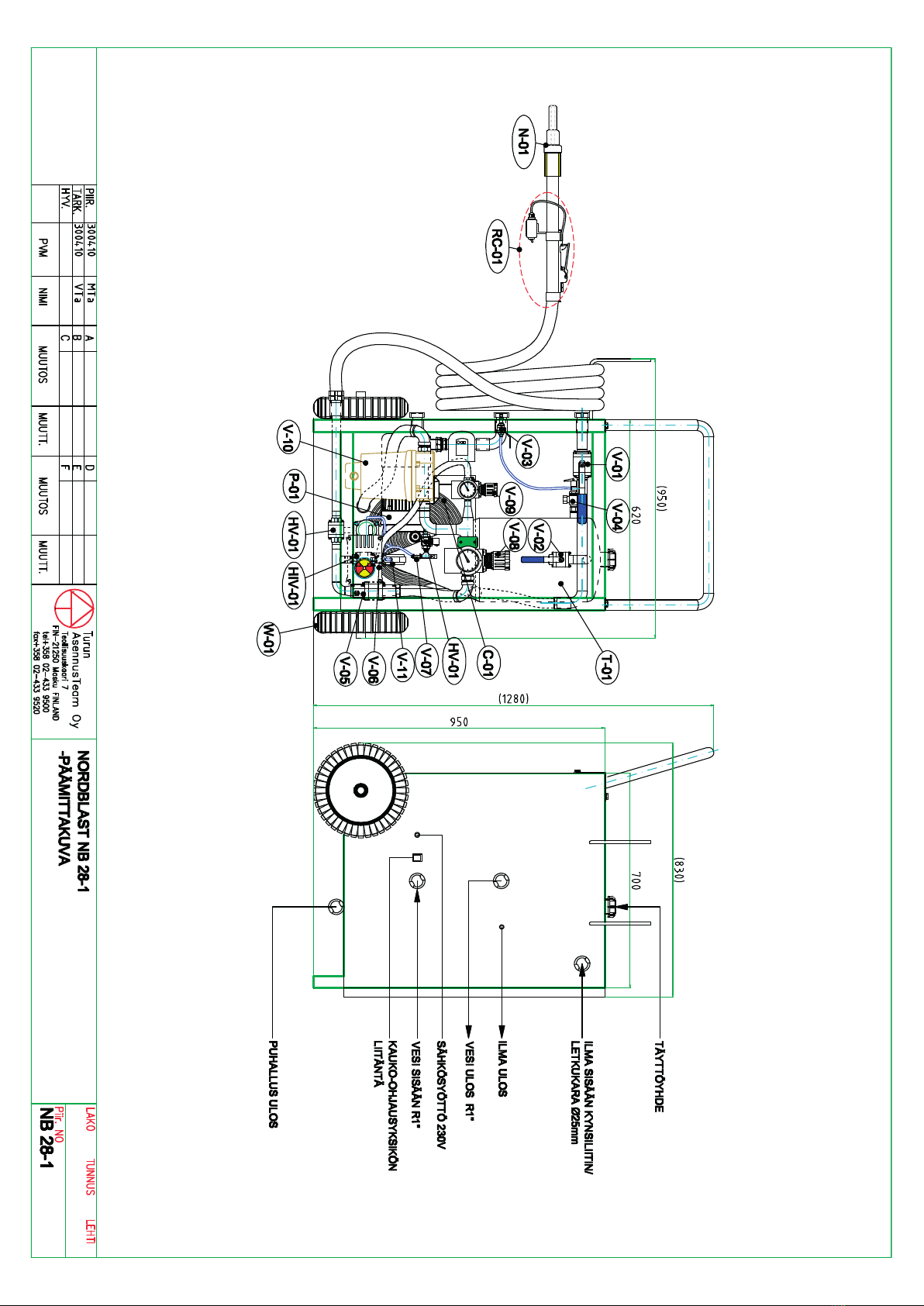

Pos. Laite Erittely
T-01 Puhallussäiliö Mat. HST EN 1.4404 S = 2 mm
Tilavuus 28 l
Max. paine 7 bar
Max. lämpötila 90 °C
HIV-01 Puhallusaineen säätöventtiili Aseko R ½” kovametallipalloventtiili
NOAH actuator 24 V/DC sähkötoimilaite
HV-01 Puhallusventtiili Aseko R ¾” kovametallipalloventtiili
Ecomatic toimilaite
HV-02 Puhallusventtiilin ohjaus ja tärytti-
men ohjausventtiili
Bürkert 24 V/DC 3/2
ohjausventtiili R 1/8”
V-01 Tulevan ilman käsikäyttöinen
pääventtiili
Onnline HST PN63 DN25
V-02 Puhallussäiliön käsikäyttöinen
paineen poistoventtiili
Onnline HST PN63 DN15/R ½”
V-03 Ilman ulostulon käsiventtiili Aseko HST R ¼” 1-os. venttiili
V-04 Säiliön ylipaineventtiili ECOnosto R ½” 7 bar
V-05 Puhallusilman takaiskuventtiili Onnline PN40 DN25 hitsattava
V-06 Säiliöntakaiskuventtiili Onnline PN40 DN15 hitsattava
V-07 Täryttimen käsikäyttöinen
säätöventtiili
Metalwork vastusventtiili R 1/8”x6mm
V-08 Puhalluspaineen käsikäyttöinen
säädin
Painesäädin AR60 + painemittari
vaimennettu 0-10 bar
V-09 Säiliön paineen
käsikäyttöinen säädin
Painesäädin AR40 + painemittari
vaimennettu 0-10 bar
V-10 Vedeneroitin Separaattori AMG650 6 m3/min
V-11 Tärytin VK-14 kuulatärytin
C-01 Ilmanjäähdytin AMG jäähdytin 25 V/DC 6 m3/min
P-01 Vesipumppu Flotec Pressuremate
Autojet 1500 vesipumppu 230 V/50 Hz
n. 4000 l/h - 4,5 bar
paine/kuivakäyntisäädin
EC-01 Sähkökeskus Katso sähkökuva
RC-01 Kauko-ohjausyksikkö NOB sähköinen kauko-ohjain + jauheensäätö 1-0-
1 647 suojattu kytkin
H-01 Puhallusletku Orinoco 25x38mm hiekkapuhallusletku
H-02 Paineilmaletku VEPA 15 bar 25 mm paineletku
N-01 Puhallussuutin Runko ∅38 mm muovi + suutin Sersale
W-01 Pyörät Ilmakumipyörä ∅ 300 x 100 mm
akseli ∅20 mm




1.
2.
3.
4.
5.


1.
2.
3.
4.

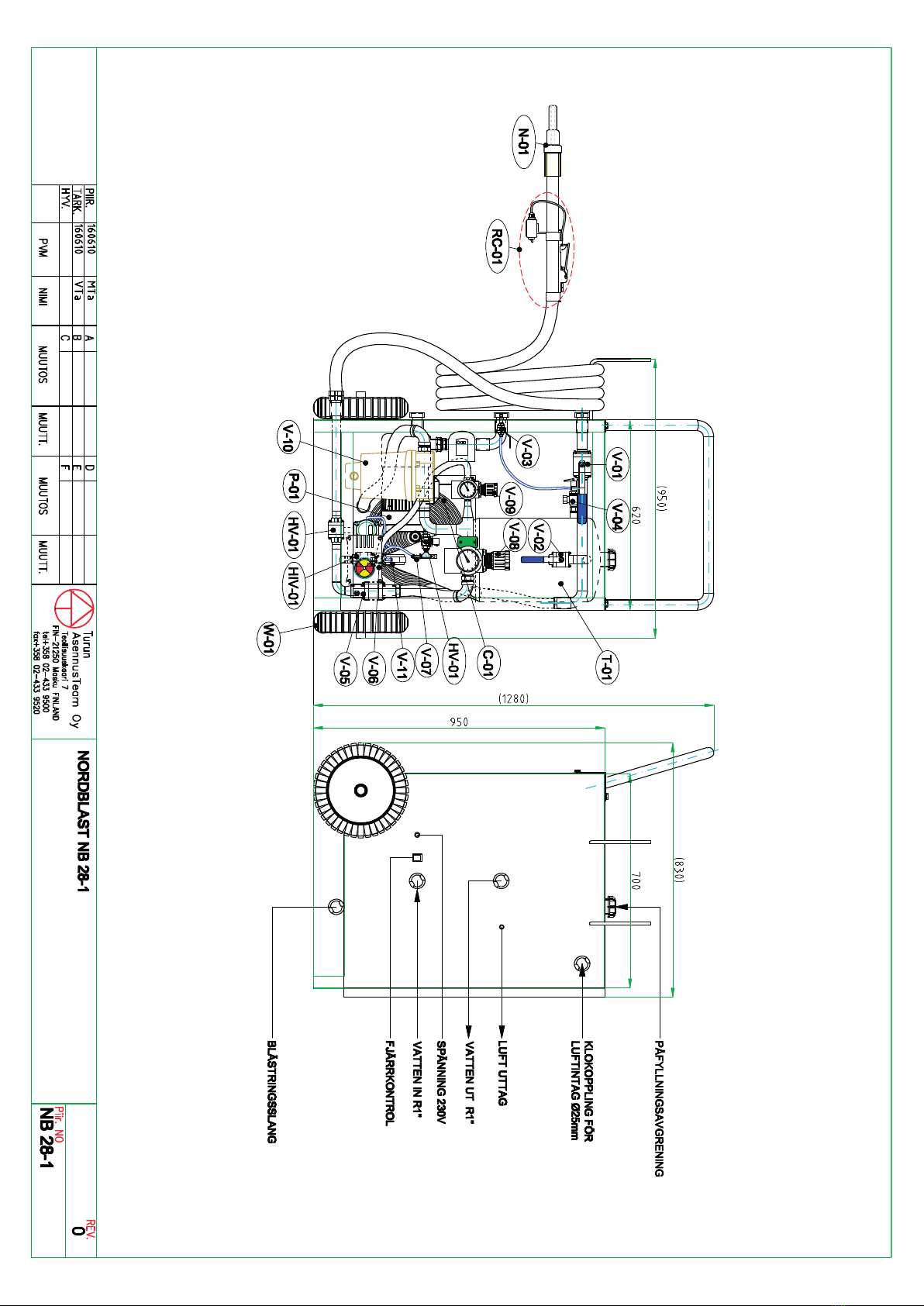

Pos. Apparat Specikation
T-01 Blåsningstank Mat. HST EN 1.4404 S = 2 mm
Volym 28 l
Max. tryck 7 bar
Max. temperatur 90 bar
HIV-01 Reglerventil för blästringsmedium Aseko R ½” kulventil av hårdmetall
NOAH actuator 24 V/DC elektriskt manoverdon
HV-01 Blåsningsventil Aseko R ¾” kulventil av hårdmetall
Ecomatic manöverdon
HV-02 Styrning av blåsningsventil och
manöverventil för vibrator
Bürkert 24 V/DC 3/2 manöverventil R 1/8”
V-01 Handstyrd ventil för inkommande
luft
Onnline HST PN63 DN25
V-02 Handstyrd utsläppningsventil för
behållartrycket
Onnline HST PN63 DN15/R ½”
V-03 Handstyrd utloppsventil för luft Aseko HST R ¼” ventil
V-04 Övertrycksventil för behållaren ECOnosto R ½” 7 bar
V-05 Bakslagsventil för blästringsluft Onnline PN40 DN25 svetsbar
V-06 Bakslagsventil för behållaren Onnline PN40 DN15 svetsbar
V-07 Handstyrd reglerventil för vibratorn Metalwork strypventil R 1/8”x6mm
V-08 Handstyrd regulator av
blästringstryck
Tryckregulator AR60 + manometer med
dämpning 0-10 bar
V-09 Handstyrd regulator för tryck Tryckregulator AR40 + manometer med
dämpning 0-10 bar
V-10 Vattenavskiljare Separator AMG650 6 m3/min
V-11 Vibrator VK-14 kulvibrator
C-01 Utan kylare AMG kylare 25 V/DC 6 m3/min
P-01 Vattenpump Flotec Pressuremate Autojet 1500 vattenpump
230 V/50 Hz n. 4000 l/h - 4,5 bar tryck/torrdrifts-
regulator
EC-01 Elcentral Se elschema
RC-01 Fjärrkontrollenhet NOB elektrisk fjärrkontroll + reglering av pulver-
matning 1-0-1 647 skyddad brytare
H-01 Blåsningsslang Orinoco 25x38mm sandblåsningsslang
H-02 Tryckluftslang VEPA 15 bar 25 mm tryckslang
N-01 Blästringsmunstycke Stomme ∅38 mm plast + munstycke Sersale
W-01 Hjul Luftfyllt gummihjul ∅300 x 100 mm
axel ∅20 mm



1.
2.
3.
4.
5.


1.
2.
3.
4.

Pos. Apparat Spesikasjon
T-01 Blåsetank Mat. HST EN 1.4404 S = 2 mm
Volum 28 l
Maks. trykk 7 bar
Maks. temperatur 90 bar
HIV-01 Reguleringsventil for blåsemedium Aseko R ½” kuleventil av hardmetall
NOAH styreelement 24 V/DC
elektrisk styreanordning
HV-01 Blåseventil Aseko R ¾” kuleventil av hardmetall
Ecomatic styreanordning
HV-02 Styring av blåseventil og manøver-
ventil for vibrator
Bürkert 24 V/DC 3/2 styreventil R 1/8”
V-01 Håndstyrt ventil for innkommende
luft
Onnline HST PN63 DN25
V-02 Håndstyrt utslippsventil for behold-
ertrykket
Onnline HST PN63 DN15/R ½”
V-03 Håndstyrt utløpsventil for luft Aseko HST R ¼” ventil
V-04 Overtrykksventil for beholderen ECOnosto R ½” 7 bar
V-05 Tilbakeslagsventil for blåseluft Onnline PN40 DN25 sveisbar
V-06 Tilbakeslagsventil for beholderen Onnline PN40 DN15 sveisbar
V-07 Håndstyrt reguleringsventil for
vibratoren
Metalwork strupeventil R 1/8”x6mm
V-08 Håndstyrt regulator av blåsetrykk Trykkregulator AR60 + manometer med
demping 0-10 bar
V-09 Håndstyrt regulator for trykk Trykkregulator AR40 + manometer med
demping 0-10 bar
V-10 Vannavskiller Separator AMG650 6 m3/min
V-11 Vibrator VK-14 kulevibrator
C-01 Uten kjøler AMG kjøler 25 V/DC 6 m3/min
P-01 Vannpumpe Flotec Pressuremate Autojet 1500 vannpumpe
230 V/50 Hz n. 4000 l/h - 4,5 bar trykk/tørrdrifts-
regulator
EC-01 Elsentral Se koblingsskjema
RC-01 Fjernkontrollenhet NOB elektrisk fjernkontroll + regulering av pulver-
mating 1-0-1 647 beskyttet bryter
H-01 Blåseslange Orinoco 25x38mm sandblåsningsslange
H-02 Trykkluftslange VEPA 15 bar 25 mm trykkslange
N-01 Blåsemunnstykke Ramme ∅38 mm plast + munnstykke Sersale
W-01 Hjul Luftfylt gummihjul ∅300 x 100 mm aksel ∅20 mm
