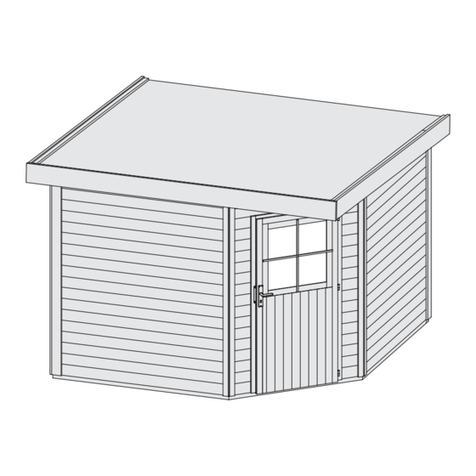

Otto 91920 Instruction Manual

91920 91921
Service-Hotline: [phone]
Aufbauanleitung
notice de montage
Building Instructions
montagehandleiding
Instrucciones de construcción
Istruzioni per il montaggio
Montážní návod
22.10.2018

91920 91921
Vergleichen Sie zuerst die Material-
liste mit Ihrem Paketinhalt! Bitte haben Sie
Verständnis, dass Beanstandungen nur im nicht
aufgebauten Zustand bearbeitet werden können!
Vergelijk eerst de lijst van materialen
met de inhoud van uw pakket! Reclamaties kun-
nen alleen in behandeling worden genomen zo-
lang de onderdelen nog niet zijn gemonteerd!
Commencez par comparer la liste du
matériel avec le contenu de votre paquet! Sachez
que nous traitons uniquement les réclamations
concernant le matériel à l’état non monté!
En primer lugar, compare la lista de ma-
terial con el contenido del paquete. Rogamos
entienda que las reclamaciones sólo pueden ser
tramitadas antes de montar el objeto!
First compare the list of materials with
your package contents! Please understand that
complaints can be processed in the non-built
status only!
Confrontate questa distinta materiali
prima con il contenuto del pacchetto! Vi preghia-
mo di comprendere che eventuali reclami pos-
sono essere accolti solo prima del montaggio!
Nejprve překontrolujte obsah balení
podle materiálového listu! Mějte pochopení pro
to, že případnou reklamací se můžeme zabývat
pouze tehdy, když díly nebudou smontované!
Za pomoci tohoto seznamu můžete jednotlivé
díly přiřadit k montážnímu návodu.
1 x ID 16034
2 x P1 2100 x 58 x 18mm ID 61388
2 x P2 2100 x 58 x 18mm ID 63598
1 x N1 860 x 372 x 16mm ID 78789
3 x N2
860 x 750 x 16mm ID 73842
2 x N3
1740 x 750 x 16mm ID 24227
1 x N4 1070 x 372 x 16mm ID 79437
1 x N5 1740 x 750 x 16mm ID 79430
1 x M1 1435 x 95 x 18mm ID 50215
24 x U1 1347 x 96 x 19mm ID 61419
22 x U2
1365 x 96 x 19mm ID 61420
45 x U3 2380 x 96 x 19mm ID 44696
3 x B1 1735 x 36 x 18mm ID 61381
8 x B2
240 x 45 x 18mm ID 16392
1 x B3 1245 x 45 x 18mm ID 25539
6 x B4 1800 x 45 x 18mm ID 19546
2 x B5
2100 x 45 x 18mm ID 19547
6 x B6 2100 x 58 x 18mm ID 28029
2 x B7
1400 x 95 x 18mm ID 17928
9 x B8 2343 x 95 x 18mm ID 57801
1 x B9
2400 x 95 x 18mm ID 11428
2 x B10
1580 x 190 x 26mm ID 73885
1 x B11
1605 x 190 x 26mm ID 79421
1 x B12
2650 x 190 x 26mm ID 70497
7 x B13
2090 x 45 x 38mm ID 61378
1 x B14
2290 x 60 x 40mm ID 54659
1 x B15 2380 x 60 x 40mm ID 44694
1 x C1 1348 x 60 x 40mm ID 61414
1 x C2
1378 x 60 x 40mm ID 61417
1 x C3 1417 x 60 x 40mm ID 61416
1 x G1 1923 x 95 x 54mm ID 79426
1 x M2 1435 x 95 x 36mm ID 61384
2 x M3 2000 x 95 x 36mm ID 61393
1 x L1 1365 x 104 x 19mm ID 61423
1 x L2 2380 x 157 x 19mm ID 57902
1 x L3 1435 x 245 x 19mm ID 61372
1 x D1 1765 x 615 x 36mm ID 61016
1 x D2
1765 x 615 x 36mm ID 61030
2 x ID 3709

6 x 3,5 x 30mm ID 42572
10 x 4 x 16mm ID 3690
750 x 4 x 30mm ID 3686
850 x 4 x 50mm ID 3688
50 x 4,5 x 80mm ID 9204
1 x ID 3724
6 x ID 3717
1 x ID 68586
B 12
B 14
N 3
P 2
B 9
P 1
B 6
G 1
B 13
B 2
B 13
C 3
C 1
B 13
B 13
B 13
B 13
B 13
B 2
C 2
U 1
U 3
U 2
U 3
L 1
L 2
B 7
B 7
M 1
M 2
L 3
P 1
P 2
B 6
N 2
N 3
B 8
B 4
B 4
B 4
B 4
B 10
B 11 B 10
D 1
D 2
M 3
M 3
B 1
B 1
B 5
B 5
B 3
B 4
N 2 N 1
N 2
B 8
B 6
B 6
B 1
B 8
N 5 N 4

01 !
ca 60mm
ca 40mm
!
C 3
4,5×80
C 2
B 14
90°
Ø3mm
C 1
2380mm
2410mm
B 15
B 13
B 13
B 13
B 13
02.1
02.2
02.3
02.4
2343mm
2380mm
1200mm
1235mm
B 13
02.5
4,5×80
10x
02
15mm
19mm
4×30
10x
02.1 02.2 02.3 02.4
4x50
4x50 4x50
15mm
19mm
15mm
19mm
15mm
02.5
19mm
38mm
45mm
03.1

22x
U 1
22x
U 3
22x
U 2
03
03.303.1
4×50
220x
Ø3mm
4×50
Ø3mm
4×50
Ø3mm
4×50
30mm
35mm
30mm
35mm
03.2
22x
U 3
03.1
03.2
03.2
03.3
Leim! Achten Sie auf die gleiche Höhe
Glue! Look for the same height
Colle! Faites attention à la même hauteur
Lijm! Besteed aandacht aan de dezelfde hoogte
Pegamento! Prestar atención a la misma altura
Colla! Prestare attenzione alla stessa altezza
Klíh! Dávejte pozor na stejnou výšku

B 13
05
L 2
L 1
B 13
06
4×50
Ø3mm
U 1
U 1
U 3
1135cm
128mm
04 04.1
4×50
Ø3mm
AA
4×50
Ø3mm
44x
04.1
44x
4×50
88x
Ø3mm
4×50
4×50
8x
4x
Bündig!
Affl eurement!
Gelijk!
Aras!
Flush!
Combacia!
Flush!
4×50
11x

07
09
A
A
A
B
B
4×30
P 2
P 2
08
L 3
Ø3mm
4×30
10x
Ø3mm
4×30
4×30
10x

B 6
B 6
10.1
B 6
B 6
B 6
B 6
10.2
10.3
10.4
10.5
P 1
M 3
M 3
P 1
10 5x 5x
Ø3mm
4×30
5x
4×30
50x
10.1
10.2
10.4
10.5
12 3x
4×50
24x
3x
3x
3x
345mm
3 x B 8
G 1
3 x B 8
Ø3mm
4×50
3 x B 8
11 3x Bündig!
Affl eurement!
Gelijk!
Aras!
Flush!
Combacia!
Flush!
4×50
78x
Ø3mm
4×50
3x B 8
345mm
465mm
465mm

2x
15
13 2x
B 7
M 1
B 7 = 1278mm
Ø3mm
4×30
B 7 = 1300mm
4×30
15x
1278 / 1300 mm
14 1x
B 9
2305 mm
B 9 = 2305mm
79418 79419 24.11.2016
Service-Hotline: [phone]
Aufbauanleitung
notice de montage
Building Instructions
montagehandleiding
Instrucciones de construcción
Istruzioni per il montaggio
Montážní návod
+
+
16 17 ...

16.1
93mm
111mm
16
4×50
71x
N 2
16.1
16.2
95mm
Ø3mm
4×50
+
76525 76526 14.11.2016
Service-Hotline:[phone]
Aufbauanleitung
notice de montage
Building Instructions
montagehandleiding
Instrucciones de construcción
Istruzioni per il montaggio
Montážní návod
77293 77294 16.11.2016
Service-Hotline:[phone]
Aufbauanleitung
notice de montage
Building Instructions
montagehandleiding
Instrucciones de construcción
Istruzioni per il montaggio
Montážní návod
+
+
01 02 ...
+
77323 77324 02.10.2016
Service-Hotline:[phone]
Aufbauanleitung
notice de montage
Building Instructions
montagehandleiding
Instrucciones de construcción
Istruzioni per il montaggio
Montážní návod
77325 77326 02.10.2016
Service-Hotline:[phone]
Aufbauanleitung
notice de montage
Building Instructions
montagehandleiding
Instrucciones de construcción
Istruzioni per il montaggio
Montážní návod
+
+
01 02 ...
N 3
N 3
N 5
N 1
N 2
N 2
N 4
16.2

17 1x
B 4
820mm 755mm
4×30
7x
18
4x 3x
B 4 = 810mm
B 4
Ø3mm
4×30
19 Kleber
Colle
Glue
Lijm
Pegamento
Colla
Lepek
 
0RQWDJH%LWXPHQGDFKEHODJ
0RQWDJH%LWXPHQGDFKEHODJ
 5RR¿QJIHOWLQVWDOODWLRQ
0RQWDJHGHWRLWXUHHQELWXPH
0RQWDJHGDNYLOW

0RQWDJHELWXPHQXQGHUSDS
0RQWDJHELWXPHQXQGHUSDS
0RQWDMHGHWHODDVIiOWLFD
&RSHUWXUDELWXPLQRVD

PRQWiåVWĜHãQtNU\WLQ\
PRQWiåVWĜHãQtNU\WLQ\
Achtung, dies ist nur ein Verlegebeispiel!
'HUPLWJHOLHIHUWH%LWXPHQGDFKEHODJGLHQW ]XU(UVWHLQGHFNXQJXQGVROOWHQDFK 0RQDWHQGXUFKHLQHLJHQHV3URGXNWHUJlQ]W ZHUGHQ'LH$Q]DKOGHU%DKQHQULFKWHQVLFK QDFK
,KUHU+DXVJU|H 9HUELQGXQJHQ ]ZLVFKHQ GHQ %DKQHQ VLQG PLW HLQHU hEHUODSSXQJ YRQ FD  FP DXV]XIKUHQ 'DV 'DFK LVW QLFKW EHJHKEDU'LH .RQVWUXNWLRQ LVW IU HLQH
*HVDPWEHODVWXQJ6FKQHH:LQGXQGQLFKWIUHLQH 3XQNWEHODVWXQJDXVJHOHJW=XU0RQWDJHHPSIHKOHQZLUHLQHEDXVHLWLJH$EVWW]XQJGHV'DFKHVYRQXQWHQ 'LH$EGLFKWXQJ
GHU'DFKÀlFKHQ ]XDQJUHQ]HQGHQ%DXWHLOHQPLW%LWXPHQGLFKWPDVVH LVWEDXVHLWV]XO|VHQ6RIHUQ HVVLFKXPHLQ+DXV PLW6DWWHOGDFKKDQGHOWVROOWHEHL GHU9HUZHQGXQJYRQ
'DFKVFKLQGHOQNHLQH9RUHLQGHFNXQJPLW'DFKSDSSHYRUJHQRPPHQZHUGHQ +LHUVROOWHOHGLJOLFKDQGHQEHLGHQ7UDXIVHLWHQHLQFP EUHLWHU6WUHLIHQPLWhEHUVWDQGDQJHEUDFKW
ZHUGHQ%HL+lXVHUQPLWHLQHP7RQQHQGDFKYHUOHJHQ6LHELWWHHLQHQ%LWXPHQEHODJXQWHUGLH6FKLQGHOQ%HLHLQHP)ODFKGDFKLVWGLH9HUOHJXQJYRQ'DFKVFKLQGHOQQLFKWP|JOLFK
Note! This description is only an example!
7KHVXSSOLHGELWXPHQURR¿QJLVXVHGIRULQLWLDOFRYHUDQGVKRXOGEHVXSSOHPHQWHGE\DVHSDUDWHSURGXFWDFFRUGLQJWRFXVWRPHUVFKRLFHDIWHUWZRPRQWKV7KHQXPEHURIELWXPHQ
VWULSVWREHXVHGGHSHQGVRQ\RXUDFWXDOKRXVHVL]H:KHQMRLQLQJUROOVRIURR¿QJIHOWHQGWRHQGWKHRYHUODSPXVWEHDSUR[[LPDWHO\FP7KHURRILVQRWVDIHWRZDONRQ7KHURRI
LVGHVLJQHGIRUDWRWDOORDGVQRZZLQGDQGQRWIRUDSRLQWORDG:HUHFRPPHQG\RXWRDOZD\VVXSSRUWWKHURRIIURPEHORZGXULQJLQVWDOODWLRQ7KHVHDOLQJRIWKHURRIVXUIDFHVWR
DGMDFHQWFRPSRQHQWVZLWKELWXPHQVHDODQWKDVWREHHIIHFWHGE\WKHFXVWRPHU,ILWLVDVDGGOHURRIHGKRXVHGRQRWXVHURR¿QJWLOHVIRUURR¿QJ,QWKLVFDVHDFPZLGHVWULSRI
ELWXPHQZLWKRYHUKDQJVKRXOGEHLQVWDOOHGRQERWKVLGHVRIWKHHDYHV )RUKRXVHVZLWKDWRQQHURRISOHDVHLQVWDOODELWXPHQURR¿QJXQGHU WKHVKLQJOHV,QWKHFDVHRIDÀDWURRI
WKHOD\LQJRIURRIVKLQJOHVLVQRWSRVVLEOH
Attention, il s’agit uniquement d’un exemple de pose!
/HUHYrWHPHQWGXWRLWIRXUQLHVH FRPSUHQGFRPPHGRWDWLRQLQLWLDOH,OHVWGRQFUHFRPPDQGpGHOH FRPSOHPHQWSDUXQSURGXLWGHYRWUHFKRL[DSUqVPRLV /HQRPEUHGHEDQGHV
GHELWXPHXWLOLVpV GpSHQGGHODGLPHQVLRQGH ODPDLVRQ/DMRLQWXUHGHV EDQGHVGHELWXPHGRLWrWUH UpDOLVpHDYHFXQFKHYDXFKHPHQWGH FP1HSDVPDUFKHU VXUOHWRLW/D
FRQVWUXFWLRQHVWDSSURSULpHSRXUXQHFKDUJHWRWDOHQHLJHYHQWHWQHSDVXQHFKDUJHSRQFWXHOOHVXUXQSRLQWSUpFLV/RUVGXPRQWDJHLOYRXVHVWUHFRPPDQGpGHVRXWHQLUOHWRLW
GµHQGHVVRXV/µLPSHUPpDELOLVDWLRQGHVVXUIDFHVGHWRLW DX[FRPSRVDQWVDGMDFHQWVDYHFXQPDVWLFGHELWXPHGRLWrWUH HIIHFWXpHSDUOHFOLHQW/RUVTXHYRXVXWLOLVH]GHVEDUGHDX[
SRXUFRXYULUXQH PDLVRQDYHFXQWRLW jGHX[YHUVDQWVQH MDPDLVXWLOLVHUWRLWXUHHQ ELWXPHFLGHVVRXV3RXUOHV PDLVRQVDYHFWRLWHQ EHUFHDXSRVHUGXFDUWRQ ELWXPpVRXVOHV
EDUGHDX[3RXUOHVPDLVRQVGHWRLWSODWGHODSRVHGHEDUGHDX[GHWRLWXUHQµHVWSDVSRVVLEOH
Let op, dit is slechts een montagevoorbeeld!
'HJHOHYHUGHELWXPHQGDNEHGHNNLQJZRUGWJHEUXLNWYRRULQLWLsOH HQPRHWZRUGHQDDQJHYXOGPHWHHQDI]RQGHUOLMNHSURGXNWQDPDDQGHQ+HWDDQWDO GDNYLOWEDQHQLVDIKDQNHOLMN
YDQGHJURRWWHYDQXZKXLV9HUELQGLQJHQWXVVHQGHVWURNHQXLWWHYRHUHQPHWHHQRYHUODSSLQJYDQRQJHYHHUFP+HWGDNLVQLHWEHORRSEDDU'HFRQVWUXFWLHLVRQWZRUSHQYRRU
HHQWRWDDOEHODVWLQJVQHHXZZLQGHQ QLHWYRRUHHQSXQWEHODVWLQJ9RRUGHPRQWDJH DGYLVHUHQZHWHYRRU]LHQLQHHQ ]HOIDDQWHEUHQJHQVWHXQYRRU KHWGDNYDQRQGHUHQ'H
DIGLFKWLQJYDQGHGDNRSSHUYODNNHQ YDQDDQJUHQ]HQGHFRPSRQHQWHQPHWELWXPHQDIGLFKWPLGGHO RSWHORVVHQGRRUGHNODQW$OV KHWJDDWRPKXLVPHWHHQ ]DGHOGDNPDJJHHQ
9RUHLQGHFNXQJZRUGHQJHPDDNWPHWGDNOHHULQKHWJHEUXLNYDQGDNEHGHNNLQJJRUGHOURRV+LHUPRHWDOOHHQGHWZHHGDNUDQG]LMGHQHHQFPEUHGHVWURRNGDNOHHUDDQWHOHJJHQ
PHWHHQRYHUVWHN9RRUKXL]HQPHWHHQGDNYDWLQVWDOOHHUGDQHHQGDNOHHURQGHUGHJRUGHOURRV0HWHHQSODWGDNOHJJHQVKLQJOHVLVQLHWPRJHOLMN
Bemærk, dette er kun et monteringseksempel!
'HQPHGOHYHUHGHLQGGNQLQJWMHQHUNXQWLOPLGOHUWLGLJLQGGNQLQJRJVNDOVHQHVWHIWHUPnQHGHUHUVWDWWHVPHGHWKHUWLOHJQHWSURGXNW$QWDOOHWDISnNUYHGHUXOOHUDIWDJEHNOGQLQJ
DIKQJHUDIKXVHWVIDNWLVNHVW¡UUHOVH9HGVDPPHQI¡MQLQJDIWDJGNQLQJUXOOHUHQGHWLOHQGHVNDORYHUODSQLQJHQYUHFP1nUGXNXQEUXJHUEDQHUDIWDJSDSVNDOGXDOWLG
GNNHGHQYDQGUHWWHNDQWEMONHPHG UXOOHUQHIUDEHJJHVLGHU7DJHWHULNNHVLNNHUWDWJnSn7DJHWHUGHVLJQHWWLO HQWRWDOEHODVWQLQJVQHYLQGRJLNNHIRU HQSXQNWEHODVWQLQJ
9LDQEHIDOHUDW GXDOWLGVW¡WWHUWDJHWQHGHQXQGHU XQGHULQVWDOODWLRQHQ7WQLQJHQDI WDJÀDGHUQHWLOYLQGEUWWHW LIRUHQGHUQHVNDOO¡VHV DINXQGHQ1nUGX EUXJHUWDJVKLQJOHVWLO
DWLQGGNNHHWKXVPHG JDYOWDJVNDOGXDOWLGEUXJHXQGHUSDSWDJEHNOGQLQJHQ +HUOJJHVHWFPEUHGWEnQG DIWDJEHNOGQLQJPHGRYHUOJSnEHJJHVLGHU0RQWHUDOWLG
XQGHUSDSWDJEHNOGQLQJHQXQGHUWDJVKLQJOHVWLOKXVHPHGHWEXHWWDJ9HGÀDGWWDJNDQWDJVKLQJOHVLNNHDQYHQGHV
Cuidado, éste es sólo un ejemplo de instalación!
/DFXELHUWDGHEHW~QVXPLQLVWUDGRVHXWLOL]DSDUDLQLFLDO\GHEHFRPSOHPHQWDUVHFRQXQSURGXFWRVHSDUDGRGHVSXpVGHPHVHV/DFDQWLGDGGHWLUDVGHWHODDVIiOWLFDGHSHQGHGHO
WDPDxRGHVXFDVHWD/DVMXQWDVGHWHODHQXQDWLUDVHUHDOL]DQVRODSDQGR ODWHODDVIiOWLFDFP(OWHFKRQRHVWUDQVLWDEOH/DFRQVWUXFFLyQHVWiSUHSDUDGDSDUDFDUJDVWRWDOHV
QLHYHYLHQWR\QRSDUDFDUJDVSXQWXDOHV3DUDHOPRQWDMHVHUHFRPLHQGDDSXQWDODUHOWHFKRSRUGHEDMR$PHQRVTXHKD\DXQDFDVDGHWHFKRDGRVDJXDVVLQ9RUHLQGHFNXQJ
GHEHKDFHUVHFRQWHOD DVIiOWLFDHQHOXVRGHWHMDV SDUDWHFKRV(QHVWHFDVRVyORORV GRVDOHURVSDUWHVGHEHQVHUGH XQDDPSOLDIUDQMDGHFP GHWHODDVIiOWLFDTXHGHEHQ
FRORFDUVHFRQXQYRODGL]R3DUDODVFDVDVFRQHOWHFKRDERYHGDGR\SRUIDYRULQVWDOHXQWHFKRVLQWLyGHEDMRGHODVWHMDV&RQXQWHFKRSODQRSRUHOTXHODVWHMDVQRHVSRVLEOH
Attenzione, questo è solo un esempio di posa!
/DFRSHUWXUD ELWXPHIRUQLWRq XWLOL]]DWRSHULQL]LDOH HGHYHHVVHUH FRPSOHWDWRGDXQ SURGRWWRVHSDUDWRGRSR PHVL /DTXDQWLWjGHL UXOOLGLFDUWRQH FDWUDPDWRGLSHQGHGDOOH
GLPHQVLRQLGHOODFDVD,OFRQFDWHQDPHQWRWUDLQDVWULGHYHHVVHUHHIIHWWXDWDFRQXQDVRYUDSSRVL]LRQHGLFLUFDFP1RQVDOLUHVXOWHWWR/DFRVWUX]LRQHqSURJHWWDWDSHUXQFDULFR
GLIIXVRQHYHYHQWRHQRQSHUXQDFRQFHQWUD]LRQHSXQWXDOHGHOSHVR3HULOPRQWDJJLRVLFRQVLJOLDXQVXSSRUWRGHOWHWWRFRQXQDFRVWUX]LRQHSRVWDVRWWRGLHVVR6HVLGLVSRQHGL
XQDFDVDFRQXQWHWWRDFDSDQQDHVLGHVLGHUDXWLOL]]DUHWHJROHGLFRSHUWXUDGHYHHVVHUHSRVDWRVHQ]DIRJOLGLELWXPH4XLXQODUJRFPVWULVFLDGLELWXPHGHYHHVVHUHPRQWDWR
HVFOXVLYDPHQWHDGHQWUDPELLODWLGHOODJURQGDLDVSRUJHQWHFP3HUOHFDVHFRQIRJOLGLELWXPHSHUWHWWLDERWWHVRWWRLOIXRFRGL6DQWµ$QWRQLRGDLQVWDOODUH6LSUHJDGLQRQXWLOL]]DUH
LOIXRFRGL6DQWµ$QWRQLR'DFNGHFNXQJFRQXQWHWWRSLDWWR
Pozor, toto je jen pĢíklad, kterým!
'RGDQêELWXPHQVHSRXåtYiSURSRþiWHþQtDE\PČOEêWGRSOQČQVDPRVWDWQêSURGXNWSRPČVtFtFK
3RþHW'DFKSDSSEDKQHQ]iYLVtQDYHOLNRVWLGRPX6SRMHQt PH]LDVIDOWHPSiVXPiEêWSURYHGHQDVSĜHVDKHPDVLFP3ĜL SRXåLWtSRX]HþW\ĜLEČK\QH)LUVWEDKQSRXåLWtERþQt
SDQHO\VOHåHOSĜHVKĜHEHQ6WĜHFKDQHQtSĜtVWXSQê.RQVWUXNFHMHVQtKYtWUDQHQtXUþHQSURERGRYp]DWtåHQtQDFHONRYp]DWtåHQt3URPRQWiåGRSRUXþXMHPH]QRYXSRGSRUXQD
PtVWČVWĜHFK\]HVSRGX8WČVQČQtVWĜHãQtFKREODVWtGRSRGKOHGĤQDþHOQtFKSORFKiFKMHQDPtVWČĜHãLW0iWHOL GĤPVHVHGORYRXVWĜHFKRXMHWĜHEDåiGQp$VIDOWRYpSiV\XPtVWČQ\
SRGãLQGHOH=GHMHFPãLURNêSiVVWĜHãQtSOVĢMHSRX]HQDRERXVWUDQiFKRNDSRYpKRVHVXSHUQDWDQWHPRGORåHQRX3URURGLQQpGRP\VYDOHQRXVWĜHFKRXSURVtPOHåHOOHSHQNRYê
SRGãLQGHOHP3URSORFKpVWĜHFK\GRPĤSRNOiGNDVWĜHãQtFKãLQGHOĤQHQtPRåQp
*
FP  FP
FP
FDFP
FDFP
**
1LFKWLP/LHIHUXPIDQJHQWKDOWHQ9RU)HXFKWLJNHLWVFKW]HQ
1RWLQFOXGHG3URWHFWIURPPRLVWXUH
1RQFRPSULVHVGDQVODOLYUDLVRQ3URWpJHUGHOµKXPLGLWp
1LHWELMJHOHYHUG%HVFKHUPHQWHJHQYRFKW
,NNHLQNOXGHUHW%HVN\WLPRGIXJW
1RIRUPDQSDUWHGHOVXPLQLVWUR3URWHJHUORGHODKXPHGDG
1RQLQFOXVR3URWHJJHUHGDOOµXPLGLWj
9FHQČQHQt]DKUQXWR&KUiQLWSĜHGYOKNRVWt
*
Nicht im Lieferumfang enthalten
Niet bijgeleverd
Not included
Non comprises dans la livraison
No forman parte del suministro
Non incluso
V ceně není zahrnuto

Montage Bitumendachbelag
Roong felt installation
Montage de toiture en bitume
Montage dakvilt
Montage bitumen underpap
Montaje de tela asfáltica
Copertura bituminosa
montáž střešní krytiny
Achtung, dies ist nur ein Verlegebeispiel!
Der Bitumendachbelag dient zur Ersteindeckung und sollte nach 2 Monaten durch ein eigenes Produkt ergänzt werden. Die Anzahl der Bahnen richten sich nach Ihrer Hausgröße.
Verbindungen zwischen den Bahnen sind mit einer Überlappung von ca. 10 cm auszuführen. Das Dach ist nicht begehbar. Die Konstruktion ist für eine Gesamtbelastung
(Schnee, Wind) und nicht für eine Punktbelastung ausgelegt. Zur Montage empfehlen wir eine bauseitige Abstützung des Daches von unten. Die Abdichtung der Dachächen zu
angrenzenden Bauteilen mit Bitumendichtmasse ist bauseits zu lösen! Sofern es sich um ein Haus mit Satteldach handelt, sollte bei der Verwendung von Dachschindeln keine
Voreindeckung mit Dachpappe vorgenommen werden. Hier sollte lediglich an den beiden Traufseiten ein 20 cm breiter Streifen mit Überstand angebracht werden. Bei Häusern mit
einem Tonnendach, verlegen Sie bitte einen Bitumenbelag unter die Schindeln. Bei einem Flachdach ist die Verlegung von Dachschindeln nicht möglich!
Note! This description is only an example!
The bitumen roong is used for initial cover and should be supplemented by a separate product according to customers choice after two months. The number of bitumen strips
to be used depends on your actual house size. When joining rolls of roong felt end to end, the overlap must be aproxximately 10cm. The roof is not safe to walk on. The roof is
designed for a total load (snow, wind) and not for a point load. We recommend you to always support the roof from below during installation. The sealing of the roof surfaces to
adjacent components with bitumen sealant has to be effected by the customer! If it is a saddle-roofed house, do not use roong tiles for roong. In this case, a 20 cm wide strip of
bitumen with overhang should be installed on both sides of the eaves. For houses with a tonne roof, please install a bitumen roong under the shingles. In the case of a at roof
the laying of roof shingles is not possible!
Attention, il s’agit uniquement d’un exemple de pose!
La revêtement se comprend comme dotation initiale. Il est donc recommandé de le complement par un produit de votre choix après 2 mois. Le nombre de bandes de bitume
utilisés dépend de la dimension de la maison. La jointure des bandes de bitume doit être réalisée avec un chevauchement de 10 cm. Ne pas marcher sur le toit! La construction est
appropriée pour une charge totale (neige, vent) et ne pas une charge ponctuelle sur un point précis. Lors du montage, il vous est recommandé de soutenir le toit d‘en dessous.
L‘imperméabilisation des surfaces de toit aux composants adjacents avec un mastic de bitume doit être effectuée par le client! Lorsque vous utilisez des bardeaux pour couvrir une
maison avec un toit à deux versants, ne jamais utiliser toiture en bitume ci-dessous. Pour les maisons avec toit en berceau, poser du carton bitumé sous les bardeaux. Pour les
maisons de toit plat de la pose de bardeaux de toiture n‘est pas possible!
Let op, dit is slechts een montagevoorbeeld!
De bitumen dakbedekking wordt gebruikt voor initiële en moet worden aangevuld met een afzonderlijke produkt na 2 maanden. Het aantal dakviltbanen is afhankelijk van de
grootte van uw huis. Verbindingen tussen de stroken uit te voeren met een overlapping van ongeveer 10 cm. Het dak is niet beloopbaar. De constructie is ontworpen voor een
totaalbelasting (sneeuw, wind) en niet voor een puntbelasting. Voor de montage adviseren we te voorzien in een zelf aan te brengen steun voor het dak van onderen. De afdichting
van de dakoppervlakken van aangrenzende componenten met bitumen afdichtmiddel op te lossen door de klant! Als het gaat om huis met een zadeldak, mag geen Voreindeckung
worden gemaakt met dakleer in het gebruik van dakbedekking gordelroos. Hier, moet alleen de twee dakrand zijden een 20cm brede strook dakleer aan te leggen met een
overstek. Voor huizen met een dak vat installeer dan een dakleer onder de gordelroos. Met een plat dak leggen shingles is niet mogelijk!
Bemærk, dette er kun et monteringseksempel!
Den inddækning tjener kun til midlertidig inddækning og skal senest efter 2 måneder erstattes med et hertil egnet produkt. Antallet af påkrævede ruller af tagbeklædning afhænger
af husets faktiske størrelse. Ved sammenføjning af tagdækning ruller ende til ende, skal overlapningen være 10 cm. Når du kun bruger 4 baner af tagpap, skal du altid dække den
vandrette kantbjælke med rullerne fra begge sider. Taget er ikke sikkert at gå på. Taget er designet til en total belastning (sne, vind) og ikke for en punktbelastning. Vi anbefaler at du
altid støtter taget nedenunder under installationen. Tætningen af tagaderne til vindbrættet i forenderne skal løses af kunden! Når du bruger tagshingles til at inddække et hus med
gavltag, skal du altid bruge underpap tagbeklædningen. Her lægges et 20 cm bredt bånd af tagbeklædning med overlæg på begge sider. Monter altid underpap tagbeklædningen
under tagshingles til huse med et buet tag. Ved adt tag kan tagshingles ikke anvendes!
Cuidado, éste es sólo un ejemplo de instalación!
La cubierta de betún se utiliza para inicial y debe complementarse con un producto separado después de 2 meses. La cantidad de tiras de tela asfáltica depende del tamaño de
su caseta. Las juntas de tela en una tira se realizan solapando la tela asfáltica 10 cm. El techo no es transitable. La construcción está preparada para cargas totales (nieve, viento)
y no para cargas puntuales. Para el montaje se recomienda apuntalar el techo por debajo. A menos que haya una casa de techo a dos aguas, sin Voreindeckung debe hacerse
con tela asfáltica en el uso de tejas para techos. En este caso, sólo los dos aleros partes deben ser de una amplia franja de 20 cm de tela asfáltica que deben colocarse con un
voladizo. Para las casas con el techo abovedado y por favor, instale un techo sintió debajo de las tejas. Con un techo plano por el que las tejas no es posible!
Attenzione, questo è solo un esempio di posa!
La copertura bitume è utilizzato per iniziale e deve essere completato da un prodotto separato dopo 2 mesi. La quantità dei rulli di cartone catramato dipende dalle dimensioni della
casa. Il concatenamento tra i nastri deve essere effettuata con una sovrapposizione di circa 10 cm. Non salire sul tetto. La costruzione è progettata per un carico diffuso (neve,
vento) e non per una concentrazione puntuale del peso. Per il montaggio si consiglia un supporto del tetto con una costruzione posta sotto di esso. Se si dispone di una casa con
un tetto a capanna e si desidera utilizzare tegole di copertura, deve essere posato senza fogli di bitume. Qui, un largo 20 cm striscia di bitume deve essere montato esclusivamente
ad entrambi i lati della grondaia sporgente 20 cm. Per le case con fogli di bitume per tetti a botte sotto il fuoco di Sant‘Antonio da installare. Si prega di non utilizzare il fuoco di
Sant‘Antonio Dackdeckung con un tetto piatto.
Pozor, toto je jen příklad, kterým!
Bitumen se používá pro počáteční a by měl být doplněn samostatný produkt po 2 měsících.
Počet Dachpappbahnen závisí na velikosti domu. Spojení mezi asfaltem pásu má být provedena s přesahem asi 10 cm. Při použití pouze čtyři běhy ne Firstbahn použití, boční
panely s ležel přes hřeben. Střecha není přístupný. Konstrukce je (sníh, vítr) a není určen pro bodové zatížení na celkové zatížení. Pro montáž doporučujeme znovu podporu na
místě střechy zespodu. Utěsnění střešních oblastí do podhledů na čelních plochách je na místě řešit! Máte-li dům se sedlovou střechou, je třeba žádné Asfaltové pásy umístěny
pod šindele. Zde je 20 cm široký pás střešní plsť je pouze na obou stranách okapového se supernatantem odloženou. Pro rodinné domy s valenou střechou prosím ležel lepenkový
pod šindelem. Pro ploché střechy domů pokládka střešních šindelů není možné!

*
10cm 10cm
5cm
ca 10cm
ca 10cm
Vor Feuchtigkeit schützen!
Beschermen tegen vocht!
Protect from moisture!
Protéger de l‘humidité!
Protegerlo de la humedad!
Proteggere dall‘umidità!
Chránit před vlhkostí!
Nicht im Lieferumfang enthalten
Niet bijgeleverd
Not included
Non comprises dans la livraison
No forman parte del suministro
Non incluso
V ceně není zahrnuto
*
*

155mm
4×50 Ø3mm
!
22 1x
B 4
1560mm
23
Ø3mm
4×30 B 4
B 4 = 1560mm
B 4 = 1580mm
B 4 = 1440mm
B 4 = 755mm
4×30
19x
21 1x
B 4
1440mm
24
4×50
5x
B 12
20 1x
B 4
1580mm

25.1
Ø3mm
4×30
M 2
M 2
25
Ø3mm
4×50
Bündig!
Affl eurement!
Gelijk!
Aras!
Flush!
Combacia!
Flush!
25.1
4×30
8x
4×50
4x
!
9
26
Ø3mm
4×50
B 10
B 10
4×50
8x
Bündig!
Affl eurement!
Gelijk!
Aras!
Flush!
Combacia!
Flush!
B 11

B 3
B 2
B 2
B 2
B 2
B 2
4×30
Ø3mm
27b
28b
27a +28a+...
27a
28a
B 2
4×30
Ø3mm
B 2
B 2
4×30
19x
4×30
16x
4×30
6x
4×30
Ø3mm
4×30
10x
27b +28b+...

31.1-2
29
B 1
B 5
4×30
Ø3mm
30
B 1
B 5
4×30
Ø3mm
31.1-1
31
31.2-2
31.2-1
31.1
31.1
31.1
31.2
31.2
31.2
D 1
D 2
4×30
10x
4×30
10x

32
32.1
32.1
32.1
32.1-1
32.1-2
33
Ø3mm
4x30
33.1
33.1 4x30
18mm
Ø3mm
B 1
4×30
10x
4×30
Ø3mm
4×30
5x

34
34.2
34.2-1
34.1-2
34.2-2
35.2
35.1 35.2-3
35.2-2
35.2-1
Ø3mm
4x30
Ø3mm
4x30
Ø3mm
4x30
Ø3mm
35
35.1
4×30
9x
4×16
8x
3,5x30
34.1-1
4x16
Ø2mm
3,5x30
Ø3mm
Ø2mm
4x16
Ø2mm
3,5x30
Ø2mm
3,5x30
34.1
3,5×30
6x

Handling • Wartung • Pflege
Handling • Wartung • Pflege
der Tür
der Tür
Instandhaltung ist Voraussetzung für eine Gewährleistung
Zur nachhaltigen Sicherung der Gebrauchstauglichkeit und Werthaltigkeit, ist
auch während des Gewährleistungszeitraumes eine fachgerechte Wartung
und Pflege erforderlich, die nicht in die Gewährleistungsverpflichtung einge-
schlossen ist. Defekte müssen sofort nach der Entdeckung behoben werden.
Holzschutztechnische Behandlung der Tür
Alle Bauteile der Tür müssen immer holzschutztechnisch behandelt werden.
Die Stellen des Holzes, die später durch den Aufbau nicht mehr zugänglich
sind sollten vor dem Aufbau vollständig behandelt werden.
Behandeln Sie das Produkt mit Bläuesperrgrund, anschließend versehen Sie
es mit einem zweifachen Schutzanstrich einer offenporigen Holzschutzlasur.
Spätestens alle zwei Jahre sollten Sie einen Schutzanstrich wiederholen.
Bei den Türen ist zu beachten, dass die eingesetzten Werkstoffplatten bei un-
geeigneten Anstrichstoffen farbliche Abweichungen zu den Türen bekommen.
Bei farbigen und kesseldruckimprägnierten Häusern müssen lediglich die na-
turbelassenen Holzstellen (Sägeschnitte) und Teile nachbehandelt werden.
Eine gleichmäßige Farbdeckung ist im Innenbereich durch einmaliges Über-
streichen zu erreichen. Verwenden Sie dazu einen offenporigen Wasserdisper-
sionslack auf Acrylharzbasis.
Um eine hohe Lebensdauer Ihres Produktes zu gewährleisten sollten beschä-
digte Stellen sofort repariert werden. Dazu die beschädigte Stelle leicht an-
schleifen und erneut mit Farbe versehen. Erkundigen Sie sich nach geeigneten
Lasuren bei Ihrem Farbenfachberater.
Weiterhin kann man, um eine hohe Lebensdauer der Tür zu gewährleisten und
die Schlagregendichtigkeit zu erhöhen, den Holz-Fensterscheibenübergang
mit geeigneten Abdichtmassen versiegeln. Wurden diese Pflegemaßnamen
nicht sachgemäß durchgeführt, kann es zu Formänderungen, Bläue, Pilz-
befall der Türen und Zargen und Verlust der Gewährleistung kommen.
Reinigung
Regelmäßige Reinigung und Pflege ist eine Grundvoraussetzung zur Erhal-
tung der Lebensdauer und Funktionsfähigkeit hochwertiger Produkte. Es sind
Außen- und Innenseiten und auch der Falzbereich zu reinigen. Die Reini-
gungsmittel müssen dabei auf das entsprechende Material abgestimmt sein,
was vor Beginn der Arbeiten zu prüfen ist.
Verformung der Tür
Holz reagiert auf Umwelteinflüsse. So kommt es je nach Witterung zum Quel-
len und Schwinden des Holzes. Dadurch treten Maßabweichungen und leichte
Verformungen auf. Um die Schließfähigkeit der Tür zu erhalten, muss je nach
Witterung die Tür durch Rein- und Rausdrehen an der Bänder ausgerichtet
werden.
Ein Verzug der Türen ist zu akzeptieren, solange die Funktion
durch die hier aufgeführten Einstellmöglichkeiten gewährleistet ist.
Für Schäden die durch Gewalteinwirkungen entstehen, besteht kein Gewähr-
leistungsanspruch.
Einstellen der Tür
Die Tür muss genau ausgerichtet werden damit eine einwandfreie Funktion
gegeben ist. Der Türrahmen muss rechtwinklig und lotrecht eingebaut sein.
Weiterhin muss der Türrahmen so montiert sein, dass er oben und unten die-
selbe Breite hat.
Schließt die Tür nicht, oder ein Türblatt hängt schief, kann dies durch leichtes
Rein- oder Herausdrehen der Einschraubbänder berichtigt werden. Bis zu 5
Umdrehungen kann man diese Bänder rausdrehen. Wenn Sie eine Doppelflü-
geltür haben, muss der Feststellflügel stets nach oben und unten mittels der
dafür vorgesehenen Beschlägen gesichert werden.
Handling • Maintenance • Care
Handling • Maintenance • Care
of the door
of the door
The guarantee is conditional on proper upkeep!
For lasting protection of the value and suitability for use, professional care
and maintenance is also recommended during the warranty period; this is not
included in the warranty obligations. Defects must be repaired immediately
upon detection.
Wood protection treatment of the door
All parts of the door must receive wood protection treatment. Those sections
of the wood, which will not be accessable after installation, should receive
complete treatment before installation.
Treat the product with a blue stain blocking coat; afterwards apply a double
protective coating of an open-pored wood-protection glaze. Application of a
protective coating should be repeated at least every two years.
Please beware that the inserted plates of other material may come to differ in
colour to the doors if you use unsuitable coating material. With coloured and
boiler pressure impregnated houses, only the exposed natural wood (saw cuts)
and parts should need extra treatment.
You can obtain an even colour covering in inside areas with one coat of paint.
For that you should use an open-pored, acrylic based water dispersed lacquer.
In order to guarantee a long service life of your product you should repair
damaged areas immediately. Do this by whetting the damaged area and apply
a new coat of paint. Enquire about suitable glazes at your local paint retailer.
Furthermore, you can seal the joining of the wood-window pane with a suitable
sealant to guarantee a long service life of the door and prevent leakage from
heavy rain. If these precautions of care are not properly carried out, it
can result in deformation, blue stain, fungus infestation in the doors and
frames and loss of warranty.
Cleaning
Regular cleaning and care is a prerequisite for preserving the service life and
functionality of high-value products. Cleaning is to take place outside, inside
and also in the rabbet-area. The cleaning agent used must be suitable for the
relevant material; please do a test before you start cleaning.
Deformation of the door
Wood reacts to environmental influences. Weather exposure will lead to
swelling and contraction of the wood. This causes variances of dimensions
and slight deformation. Dependant on the weather exposure, the door may
need realignment by turning the hinges in- or outwards. Some door warpage is
acceptable as long as the door can be made to function through the alignment
options specified here. The warranty does not cover damage caused by use of
excessive force.
Adjustment of the door
The door must be accurately adjusted to ensure trouble-free operation. The
door frames must be installed right-angled and perpendicular. Furthermore,
they must be installed so the width of the frame is the same at the top and
bottom. If the door doesn’t close or if one panel is askew, this can be rectified by
limited in- or outwards turning of the hinges. You can turn the hinges outwards
up to 5 rotations. If you have a double-door, the door to be secured must always
be correctly aligned at the top and bottom with the appropriate hinges.
Einschraubband
Hinge
Beispiele für die Einstellung der Türen:
Examples of the adjustment of the doors:
