OXO COLORBEAM 150 BFX User manual

INSTRUCTION MANUAL
MODE D’EMPLOI
COLORBEAM 150 BFX
FOR YOUR OWN SAFETY, PLEASE READ THIS INSTRUCTION
MANUAL CAREFULLY BEFORE YOU INITIALLY START-UP
POUR VOTRE SÉCURITÉ, MERCI DE LIRE ATTENTIVEMENT
CE MODE D’EMPLOI AVANT D’UTILISER VOTRE PRODUIT
V1.4 03/2018

ENGLISH
COLORBEAM 150 BFX - USER INSTRUCTION Page
1. In the box 4
2. Instructions 4
3. Overview 5
4. Operation guide 6
5. Technical data 12
FRANÇAIS
COLORBEAM 150 BFX - MODE D’EMPLOI Page
1. Dans la boîte 14
2. Instructions 14
3. Vue d’ensemble 15
4. Utilisation 16
5. Données techniques 22

User Manual - COLORBEAM 150 BFX V1.4 03/2018 4/24
1. In the box
• 1 ColorBeam 150 BFX
• 1 Powercon cable
• 1 Instruction Manual
2. Instructions
WARNING
• Read the instruction in this manual carefully and thoroughly, as they give important
information regarding safety during use and maintenance. Keep this manual with the unit,
in order to consult it in the future. If the unit is sold or given to another operator, make
certain that it always has its manual, to enable the new owner to read about its operation
and relative instructions.
• Protect the unit from excessive dryness or humidity (ideal conditions are between 35%
and 80% of ambient humidity without condensing).
• To prevent fire or shock hazard, do not expose this product under a high temperature or
humidity area.
• DO NOT make any inflammable liquids, water or metal objects enter the unit.
• Should any liquid be spilled on the unit, DISCONNECT the power supply to the unit
immediately.
• This product must be earthed.
• Take care not to damage the power cord.
• After having removed the packaging check that the unit is NOT damaged in any way.
• If in doubt, DON’T use it and contact an authorized dealer.
• NEVER use the unit under the following conditions:
- In places subject to excessive humidity.
- In places subject to vibrations or bumps.
- In places with a temperature of over 40 °C or less than 0 °C.
• DO NOT open the unit--there are no user serviceable parts inside.
• NEVER try to repair the unit yourself. Repairs by unqualified people could cause damage
or faulty operation. Contact your nearest dealer.
• Wait for at least one second to turn on the power after turning off this unit.
• This unit is intended for indoor use only.
• Packaging material (plastic bags, polystyrene foam, nails, etc.) MUST NOT be left within
children’s reach, as it can be dangerous.
• STOP using the unit immediately In the event of serious operation problems and either
contact your local dealer for a check or contact us directly.

User Manual - COLORBEAM 150 BFX V1.4 03/2018 5/24
• DO NOT dismantle or modify the unit.
• If in doubt, DON’T use it and contact an authorized dealer.
• This unit must only be operated by adults. DO NOT allow children to tamper or play with it.

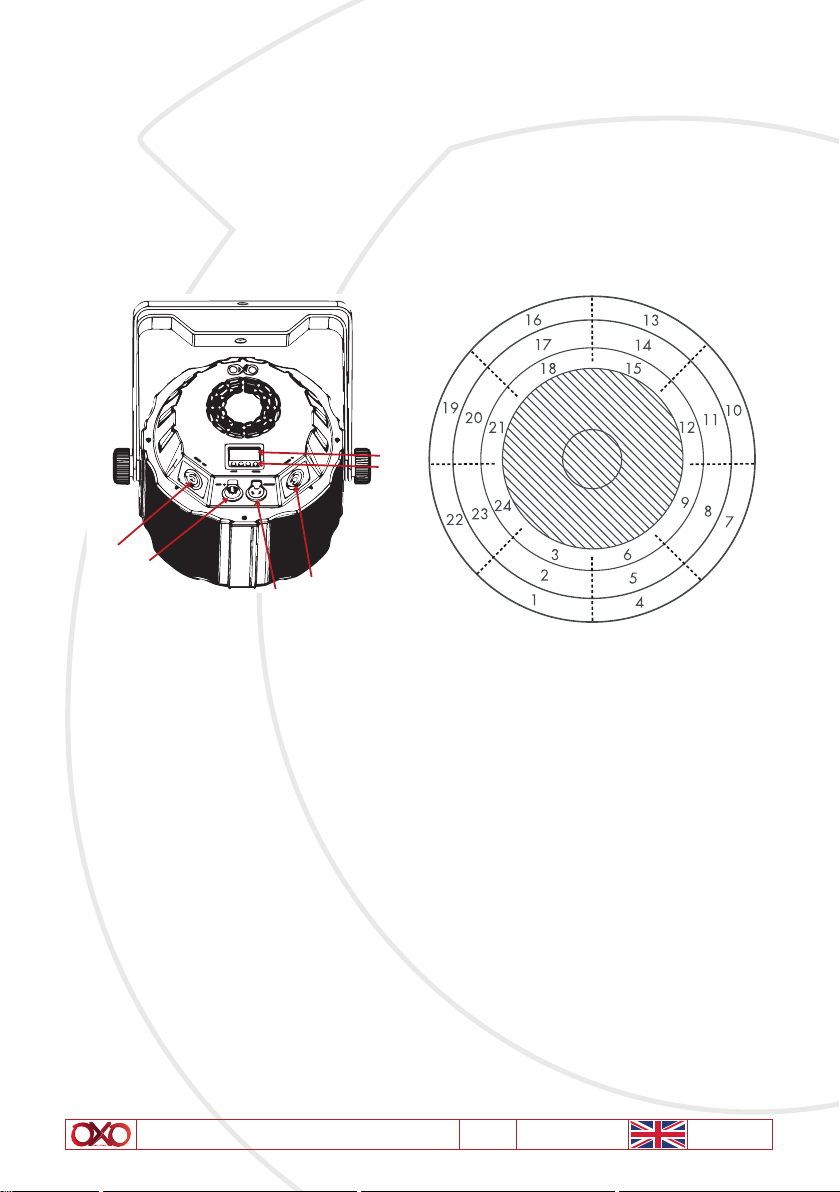

3. Overview
1
2
3
4
5
6
Mapping zone for white LED from 1 to 24
1. Power supply IN (BLUE POWERCON) To connect power supply cable.
2. DMX IN (XLR 5) To connect DMX IN cable.
3. DMX OUT (XLR 5) To connect DMX OUT cable
4. Power supply OUT (WHITE POWERCON) To connect power supply cable OUT
5. Button Mode / Up / Down / Enter To navigate and change value in Menu
6. Display

User Manual - COLORBEAM 150 BFX V1.4 03/2018 6/24
4. Operation guide
A- Menu
To navigate thru menu use "up" and "down" button.
To enter and validate use "enter"
To get out menu use "mode"
After a few seconds the display turn off, press any button to restart it.
MENU Display
DMX
Addr A001 Set DMX Address from 001 to 512
ChNd 7CH Set Channel mode and choose into 3 mode 7 / 11 / 35 chan-
nels (see DMX charts after)
MANUAL MANu
Set manually value of each parameter
r000 To set Red color from 0 to 255
g000 To set Green color from 0 to 255
b000 To set Blue color from 0 to 255
U000 To set internal white LED ring (1 thru 8) value from 0 to 255
M000 To set middle white LED ring (9 thru 16) value from 0 to 255
Y000 To set external white LED ring (17 thru 24) value from 0 to
255
AUTO
Shou
Sh 01 Set automatic internal program for COB LED and choose 1, 2
or OFF internal program
SP 01 Set speed of internal program for COB LED and choose speed
from 1 to 99
SMoN
SM 01 Set automatic internal program for Ring LED and choose
1 to 25 or OFF internal program
SP 01 Set speed of internal program for Ring LED and choose speed
from 1 to 99
SEnS 1 Choose sensitivity of microphone and choose from 1 to 99
Soud Sou1
Choose sound control for internal program
Mode 1 to change step at each "kick" with dimmer always at
full
Mode 2 to change step at each "kick" with dimmer On only
when there is sound
FAN FAN Stud Choose FAN control, studio or auto
INFO tEmP 29 Temperature information in °C
SSdd ON NO DMX behaviour, if ON turn blackout after one second, if
OFF hold last DMX value

User Manual - COLORBEAM 150 BFX V1.4 03/2018 7/24
B- MASTER / SLAVE MODE
To use master slave mode, link product as a daisy chain with Master in first position.
Then choose an automatic mode for Master and put every slave in DMX mode Addr 1 then
slave product will act as the master.
WARNING : The Colorbeam 150 BFX mode generate DMX. This could generate trouble, so
please double check your menu and put every Colorbeam 150 BFX in DMX mode to avoid any
problem.
C- DMX CHART
MODE 7 CHANNELS
CHANNELS VALUES FEATURES
10 255 RGB Dimmer : 0 - 100%
20 255 Red : 0 - 100%
30 255 Green : 0 - 100%
40 255 Blue : 0 - 100%
50 255 White LED ring Dimmer 1 thru 24
60 255 White LED Ring Macros
See Macros after DMX Charts
70 255 Macros speed

User Manual - COLORBEAM 150 BFX V1.4 03/2018 8/24
MODE 11 CHANNELS
CHANNELS VALUES FEATURES
10 255 Dimmer : 0 - 100%
20 255 Red : 0 - 100%
30 255 Green : 0 - 100%
40 255 Blue : 0 - 100%
5
0
10
171
251
9
170
250
255
RGB Strobe
Open
Single flash (from slow to fast)
Double flash (from slow to fast)
Open
60 255 RGB Macros
See Macros after DMX Charts
70 255 RGB Macros speed
80 255 White LED ring Dimmer 1 thru 24
9
0
10
171
251
9
170
250
255
White Ring Strobe
Open
Single flash (from slow to fast)
Double flash (from slow to fast)
Open
10 0 255 White LED ring Macros
See Macros after DMX Chart
11 0 255 White LED Macros speed

User Manual - COLORBEAM 150 BFX V1.4 03/2018 9/24
MODE 35 CHANNELS
CHANNELS VALUES FEATURES
10 255 Dimmer : 0 - 100%
20 255 Red : 0 - 100%
30 255 Green : 0 - 100%
40 255 Blue : 0 - 100%
5
0
10
171
251
9
170
250
255
RGB Strobe
Open
Single flash (from slow to fast)
Double flash (from slow to fast)
Open
60 255 RGB Macros
See Macros after DMX Charts
70 255 RGB Macros speed
80 255 White LED ring Dimmer 1 thru 24
90 255 White LED 1
10 0 255 White LED 2
11 0 255 White LED 3
12 0 255 White LED 4
13 0 255 White LED 5
14 0 255 White LED 6
15 0 255 White LED 7
16 0 255 White LED 8
17 0 255 White LED 9
18 0 255 White LED 10
19 0 255 White LED 11
20 0 255 White LED 12
21 0 255 White LED 13
22 0 255 White LED 14
23 0 255 White LED 15
24 0 255 White LED 16
25 0 255 White LED 17
26 0 255 White LED 18
27 0 255 White LED 19
28 0 255 White LED 20

User Manual - COLORBEAM 150 BFX V1.4 03/2018 10/24
CHANNELS VALUES FEATURES
29 0 255 White LED 21
30 0 255 White LED 22
31 0 255 White LED 23
32 0 255 White LED 24
33
0
10
171
251
9
170
250
255
White LED Ring Strobe
Open
Single flash (from slow to fast)
Double flash (from slow to fast)
Open
34 0 255 White LED ring Macros
See Macros after DMX Charts
35 0 255 White LED macros speed
D- MACROS FUNCTIONS
RGB LED Ring Macros
0
5
15
25
35
45
55
65
75
98
121
144
167
190
231
239
247
4
14
24
34
44
54
64
74
97
120
143
166
189
230
238
246
255
Off
Red
Green
Blue
Yellow
Purple
Cyan
White
Color chase
Color Fade
Color pulse
Color pulse up
Color pulse down
Blank
Sound Mode 1
Sound Mode 2
Full On

User Manual - COLORBEAM 150 BFX V1.4 03/2018 11/24
White LED Ring Macros
0
11
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
96
101
106
111
116
121
126
131
136
141
146
151
156
161
166
171
176
181
186
191
196
9
14
19
24
29
34
39
44
49
54
59
64
69
74
79
84
89
95
100
105
110
115
120
125
130
135
140
145
150
155
160
165
170
175
180
185
190
195
200
Off
White LED 1/9/17
White LED 2/10/18
White LED 3/11/19
White LED 4/12/20
White LED 5/13/21
White LED 6/14/22
White LED 7/15/23
White LED 8/16/24
White LED 1/9/17 + 5/13/21
White LED 2/10/18 + 6/14/22
White LED 3/11/19 + 7/15/23
White LED 4/12/20 + 8/16/24
White LED 1 thru 8
White LED 9 thru 16
White LED 17 thru 24
White LED 1 thru 24
White LED 1 thru 24 pulse
White LED 1 thru 24 pulse up
White LED 1 thru 24 pulse down
White LED 1 thru 24 macro 1
White LED 1 thru 24 macro 2
White LED 1 thru 24 macro 3
White LED 1 thru 24 macro 4
White LED 1 thru 24 macro 5
White LED 1 thru 24 macro 6
White LED 1 thru 24 macro 7
White LED 1 thru 24 macro 8
White LED 1 thru 24 macro 9
White LED 1 thru 24 macro 10
White LED 1 thru 24 macro 11
White LED 1 thru 24 macro 12
White LED 1 thru 24 macro 13
White LED 1 thru 24 macro 14
White LED 1 thru 24 macro 15
White LED 1 thru 24 macro 16
White LED 1 thru 24 macro 17
White LED 1 thru 24 macro 18
White LED 1 thru 24 macro 19

User Manual - COLORBEAM 150 BFX V1.4 03/2018 12/24
White LED Ring Macros
201
206
211
216
221
226
231
240
248
220
225
230
238
246
255
205
210
215
White LED 1 thru 24 macro 20
White LED 1 thru 24 macro 21
White LED 1 thru 24 macro 22
White LED 1 thru 24 macro 23
White LED 1 thru 24 macro 24
White LED 1 thru 24 macro 25
Sound Mode 1 (chaser)
Sound Mode 2 (flash)
Full On
5. Technical data
Voltage AC100-240 V, 50/60 Hz (Auto-ranging)
Source 1x 150 W COB RGB3IN1
Circle : 120 x 0.2 W White LEDs
Beam Angle 40°
Power Consumption 210 W
DMX Control Channels 7/11/35 CH
IP Grade IP20
Working Temperature 0-40°C without condensation
Product dimension : 21 x 21 x 24.5 cm
Product weight : 2.35 kg
Box Pack Size : 25 x 25 x 30 cm
Box weight : 3.20 kg

User Manual - COLORBEAM 150 BFX V1.4 03/2018 13/24

Mode d’emploi - COLORBEAM 150 BFX V1.4 03/2018 14/24
1. Dans la boîte
• 1 ColorBeam 150 BFX
• 1 câble d’alimentation POWERCON
• 1 Mode d’emploi
2. Instructions
ATTENTION
Avant utilisation, merci de lire attentivement ces précautions d’emplois.
Ces informations sont indispensables pour votre sécurité, une meilleure utilisation et
entretien de votre appareil :
• Garder l’appareil au sec, ne jamais l’exposer à l’eau ou à l’humidité.
• Ne jamais faire pénétrer du liquide ou des pièces métalliques dans l’appareil.
• Si du liquide est renversé sur l’appareil, mettre immédiatement l’appareil hors tension.
• Cet appareil doit être relié à la terre.
• Prendre soin de ne pas endommager le câble d’alimentation.
• Si votre câble d’alimentation est endommagé n’utilisez pas votre appareil et faites le
réparer par un technicien qualifié.
• Dans l’éventualité d’un dysfonctionnement (odeur de chauffe), éteindre immédiatement
l’appareil, déconnecter le câble d’alimentation et consulter un personnel qualifié.
• Placer l’appareil hors de portée de champs magnétiques pendant son utilisation.
• Ne pas mettre sous tension si la température ambiante excède 40°C.
• Manipuler avec précaution, car de grands chocs ou vibrations pourraient altérer son
fonctionnement.
• Utilisation par un adulte uniquement. Ne jamais laisser à la portée d’enfant.
• Ne pas remplacer de pièces de l’appareil sans consulter un personnel qualifié.
• Ne jamais modifier sans autorisation.
• Pendant le déballage, assurez-vous que votre produit n’a pas été endommagé pendant
le transport.
• Si vous constatez des dommages, ne pas l’utiliser et contacter immédiatement votre
installateur.
• Nous ne pouvons pas être tenu pour responsable en cas de mauvaise utilisation de
l’appareil.
• Ne jamais laisser une personne non-qualifiée modifier ou utiliser l’appareil
Cet appareil est destiné à être utilisé en intérieur.
Les matériaux d’emballage (sacs en plastique, mousse de polystyrène, etc.) NE DOIVENT
PAS être laissés à la portée des enfants, car cela peut être dangereux.
ARRÊTER d’utiliser l’appareil immédiatement en cas de problèmes de fonctionnement
sérieux et contacter votre revendeur local.
NE PAS démonter ou modifier l’appareil.

Mode d’emploi - COLORBEAM 150 BFX V1.4 03/2018 15/24

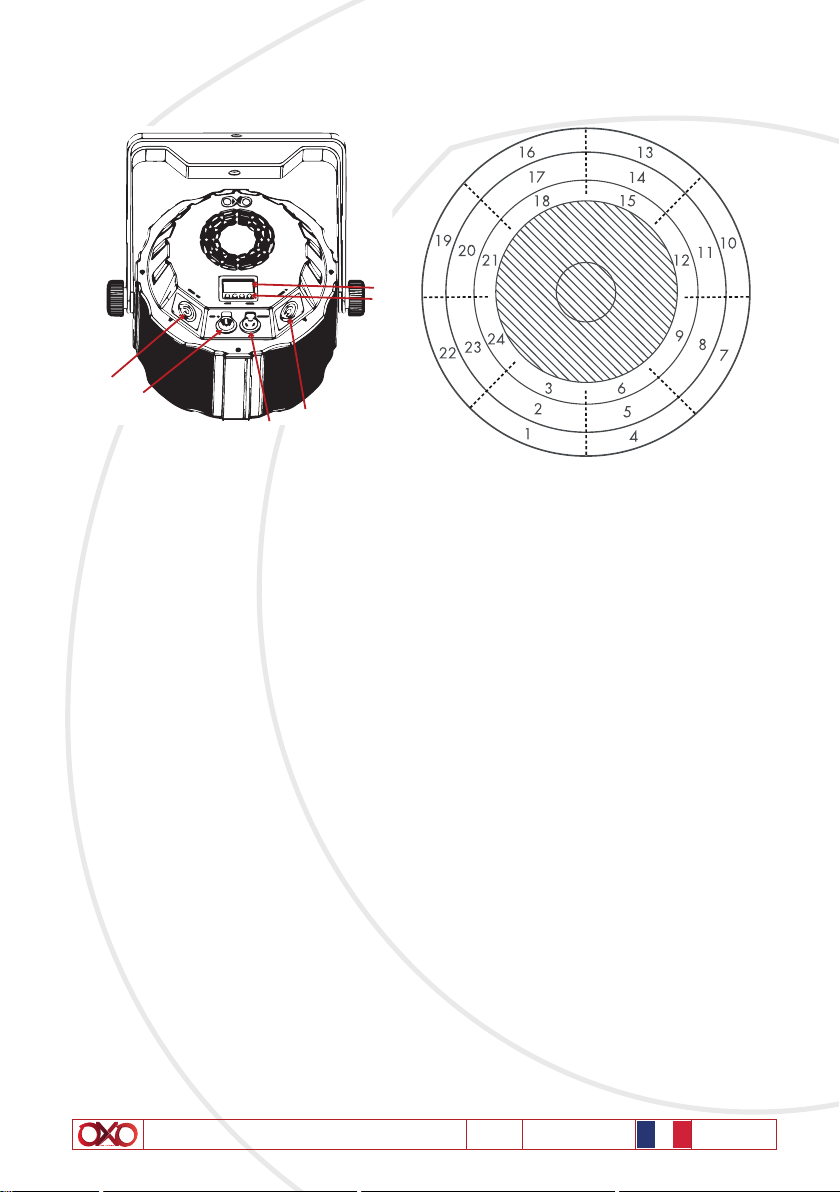

3. Vue d’ensemble
1
2
3
4
5
6
Zone de mapping des LED blanches de 1 à 24
1. Alimentation (POWERCON IN) Pour connecter le cable d’alimentation.
2. DMX IN (XLR 5) Pour connecter un cordon DMX.
3. DMX OUT (XLR 5) Pour connecter un cordon DMX de sortie
4. Recopie d’alimentation (POWERCON OUT) Pour connecter le cable de recopie
d’alimentation
5. Bouton “Mode” / “Up” / “Down” / “Enter” Pour naviguer dans le menu et changer
les valeurs du menu
6. Afficheur

Mode d’emploi - COLORBEAM 150 BFX V1.4 03/2018 16/24
4. Utilisation
A- Menu
Pour naviguer dans le menu utiliser les boutons "UP" et "DOWN".
Pour entrer dans les menu et valider, utilser la touche "ENTER"
Pour sortir des menus utiliser la touche "MODE"
Après quelques secondes l’afficheur s’éteint, appuyer sur n’importe quelle touche pour le
ré-activer.
MENU Afficheur
DMX
Addr A001 Choisir l’adresse DMX de 001 à 512
ChNd 7CH Choisir le mode DMX 3 mode disponible 7 / 11 / 35 canaux (voir
charte DMX ci après)
MANUEL MANu
Choisir manuellement la valeur de chaque paramètre
r000 Pour choisir le valeur de rouge de 0 à 255
g000 Pour choisir le valeur de vert de 0 à 255
b000 Pour choisir le valeur de bleu de 0 à 255
U000 Pour choisir l’intensité des LED (1 à 8) de la couronne de 0 à 255
M000 Pour choisir l’intensité des LED (9 à 16) de la couronne de 0 à 255
Y000 Pour choisir l’intensité des LED (17 à 24) de la couronne de 0 à 255
AUTO
Shou Sh 01 Choisir le mode programme interne automatique de la LED COB
1, 2 ou OFF
SP 01 Choix de la vitesse de programmation de la LED COB de 1 à 99
SMoN
SM 01 Choisir le mode programme interne automatique de l'anneau de
LED de 1 à 25 ou OFF
SP 01 Choix de la vitesse de programmation de l’anneau de LED de
1 à 99
SEnS 1 Choix de la sensibilité du micro de 1 à 99
Soud Sou1
Choix du mode de contrôle automatique par le son
Mode 1 change chaque pas à chaque "kick" avec le dimmer
toujours On
Mode 2 change chaque pas à chaque "kick" avec le dimmer On
seulement quand il y a du son
FAN Stud Choisir le mode de contrôle du ventilateur, studio ou auto
INFO tEmP 29 Information de température en °C
SSdd ON Comportement si coupure DMX, si ON s’éteint après 1 s, si OFF
maintient la dernière valeur DMX

Mode d’emploi - COLORBEAM 150 BFX V1.4 03/2018 17/24
B- MODE MASTER / SLAVE
Pour utiliser le mode Master/Salve, connecter les produits en série avec le "l’appareil Master"
en première position.
Puis choisir un mode automatique pour le master et mettre tous les produits slave en Mode
DMX addresse 1, les produits slave se comporteront comme le master.
ATTENTION : Les modes automatiques du Colorbeam 150 BFX génèrent du DMX. Cela peut
provoquer des désordres de fonctionnement sur une ligne DMX déjà en fonctionnement avec
une console. Pour éviter ce problème assurez vous que tous les Colorbeam 150 BFX sont en
mode DMX.
C-CHARTE DMX
MODE 7 CANAUX
CANAUX VALEURS FONCTIONS
10 255 Dimmer : 0 - 100 %
20 255 Rouge : 0 - 100 %
30 255 Vert : 0 - 100 %
40 255 Bleu : 0 - 100 %
50 255 Dimmer couronne de LED blanches de 1 à 24
60 255 Macros couronne de LED blanches
Voir Macros après Charte DMX
70 255 Vitesse des macros des LED blanches

Mode d’emploi - COLORBEAM 150 BFX V1.4 03/2018 18/24
MODE 11 CANAUX
CANAUX VALEURS FONCTIONS
10 255 Dimmer : 0 - 100%
20 255 Rouge : 0 - 100%
30 255 Vert : 0 - 100%
40 255 Bleu : 0 - 100%
5
0
10
171
251
9
170
250
255
RGB Strobe
Ouvert
Flash simple (de lent à rapide)
Double flash (de lent à rapide)
Ouvert
60 255 Macros RGB
Voir Macros après Charte DMX
70 255 Vitesse des macros RGB
80 255 Dimmer couronne de LED blanches de 1 à 24
9
0
10
171
251
9
170
250
255
Strobe couronne de LED blanches
Ouvert
Flash simple (de lent à rapide)
Double flash (de lent à rapide)
Ouvert
10 0 255 Macros de couronne de LED blanches
Voir Macros après Charte DMX
11 0 255 Vitesse des macros des LED blanches

Mode d’emploi - COLORBEAM 150 BFX V1.4 03/2018 19/24
MODE 35 CANAUX
CANAUX VALEURS FONCTIONS
10 255 Dimmer : 0 - 100%
20 255 Rouge : 0 - 100%
30 255 Vert : 0 - 100%
40 255 Bleu : 0 - 100%
5
0
10
171
251
9
170
250
255
Strobe
Ouvert
Flash simple (de lent à rapide)
Double flash (de lent à rapide)
Ouvert
60 255 RGB Macros
Voir Macros après Charte DMX
70 255 Vitesse des macros RGB
80 255 Dimmer couronne de LED blanches de 1 à 24
90 255 LED Blanche 1
10 0 255 LED Blanche 2
11 0 255 LED Blanche 3
12 0 255 LED Blanche 4
13 0 255 LED Blanche 5
14 0 255 LED Blanche 6
15 0 255 LED Blanche 7
16 0 255 LED Blanche 8
17 0 255 LED Blanche 9
18 0 255 LED Blanche 10
19 0 255 LED Blanche 11
20 0 255 LED Blanche 12
21 0 255 LED Blanche 13
22 0 255 LED Blanche 14
23 0 255 LED Blanche 15
24 0 255 LED Blanche 16
25 0 255 LED Blanche 17
26 0 255 LED Blanche 18
27 0 255 LED Blanche 19
28 0 255 LED Blanche 20

Mode d’emploi - COLORBEAM 150 BFX V1.4 03/2018 20/24
CANAUX VALEURS FONCTIONS
29 0 255 LED Blanche 21
30 0 255 LED Blanche 22
31 0 255 LED Blanche 23
32 0 255 LED Blanche 24
33
0
10
171
251
9
170
250
255
Strobe couronne de LED blanches
Ouvert
Flash simple (de lent à rapide)
Double flash (de lent à rapide)
Ouvert
34 0 255 Macros de couronne de LED blanches
Voir Macros après Charte DMX
35 0 255 Vitesse des macros des LED blanches
D-FONCTION MACROS
Macros RGB
0
5
15
25
35
45
55
65
75
98
121
144
167
190
231
239
247
4
14
24
34
44
54
64
74
97
120
143
166
189
230
238
246
255
Off
Rouge
Vert
Bleu
Jaune
Violet
Cyan
Blanc
Chase de couleur
Fondu de couleur
Pulse de couleur
Pulse up de couleur
Pulse down de couleur
Pause
Mode son 1 (chaser)
Mode son 2 (flash)
Full On
