OXO ColorBeam 90 User manual

INSTRUCTION MANUAL
MODE D’EMPLOI
FOR YOUR OWN SAFETY, PLEASE READ THIS INSTRUCTION MANUAL
CAREFULLY BEFORE YOU INITIALLY START-UP
POUR VOTRE SÉCURITÉ, MERCI DE LIRE ATTENTIVEMENT
CE MODE D’EMPLOI AVANT D’UTILISER VOTRE PRODUIT
V1.1 04/2018
ColorBeam 90

ENGLISH
COLORBEAM 90 - USER INSTRUCTION Page
1. In the box 4
2. Instructions 4
3. Overview 5
4. Operation guide 6
5. Technical data 17

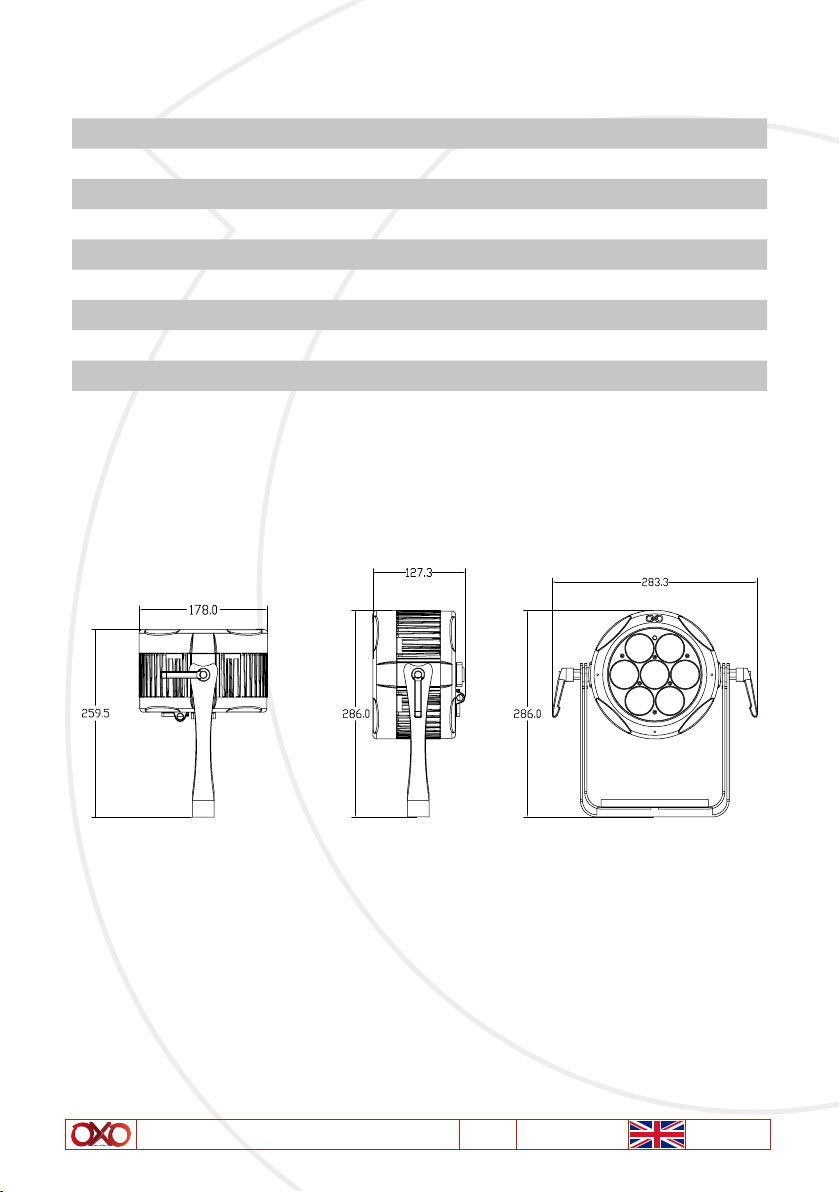

6. Dimensions 17
FRANÇAIS
COLORBEAM 90 - MODE D’EMPLOI Page
1. Dans la boîte 18
2. Instructions 18
3. Vue d’ensemble 19
4. Utilisation 20
5. Données techniques 31
6. Dimensions 31

User Manual - COLORBEAM 90 V1.1 04/2018 4/32
1. In the box
• 1 ColorBeam 90
• 1 waterproof powerCON cable
• 1 IR remote control
• 1 Instruction Manual
2. Instructions
WARNING
• Read the instruction in this manual carefully and thoroughly, as they give important
information regarding safety during use and maintenance. Keep this manual with the unit,
in order to consult it in the future. If the unit is sold or given to another operator, make
certain that it always has its manual, to enable the new owner to read about its operation
and relative instructions.
• To prevent fire or shock hazard, do not expose this product under a high temperature This
product must be earthed.
• Take care not to damage the power cord.
• After having removed the packaging check that the unit is NOT damaged in any way.
• If in doubt, DON’T use it and contact an authorized dealer.
• NEVER use the unit under the following conditions:
- In places subject to vibrations or bumps.
- In places with a temperature of over 40 °C or less than 0 °C.
• DO NOT open the unit-there are no user serviceable parts inside.
• NEVER try to repair the unit yourself. Repairs by unqualified people could cause damage
or faulty operation. Contact your nearest dealer.
• Wait for at least one second to turn on the power after turning off this unit.
• Packaging material (plastic bags, polystyrene foam, nails, etc.) MUST NOT be left within
children’s reach, as it can be dangerous.
• STOP using the unit immediately In the event of serious operation problems and either
contact your local dealer for a check or contact us directly.
• DO NOT dismantle or modify the unit.
• If in doubt, DON’T use it and contact an authorized dealer.
• This unit must only be operated by adults. DO NOT allow children to tamper or play with it.

User Manual - COLORBEAM 90 V1.1 04/2018 5/32
3. Overview
3 1 6 2 4 5
1. Power supply IN (waterproof powerCON)
2. Power supply OUT (waterproof powerCON)
3. DMX IN (waterproof XLR 5)
4. DMX OUT (waterproof XLR 5)
5. Display
6. Button «Menu / Down / Up / Enter» to navigate and change value in Menu

User Manual - COLORBEAM 90 V1.1 04/2018 6/32
4. Operation guide
A- Default display after start
This part define all the display you could have by default, those display let you see directly
the state of the product.
DMX 001
7 CH If DMX MODE display DMX Address and DMX Mode
MANUAL
MODE Display if in MANUAL MODE
MACRO
14
ULTIMATE VIOLET - 707
Display if using predifined Macros
MACRO
CUSTOM 01 Display if using user Custom Macro
SLAVE
MODE Display if in SLAVE MODE
B- Menu
To navigate thru menu use «up» and «down» button.
To validate and enter menu use «enter».
To get out menu use «menu».
1- DMX address
001
DMX ADDRESS
Change DMX Address value from 001 to 512
2- DMX address
03 CH
DMX MODE
Change DMX Mode
3 Modes availables 03 CH, 07 CH, 11 CH

User Manual - COLORBEAM 90 V1.1 04/2018 7/32
3- MANUAL Mode To choose values of MANUAL MODE
Dimmer
001 Change Dimmer value from 000 to 255
RED
001 Change Red value from 000 to 255
GREEN
001 Change Green value from 000 to 255
BLUE
001 Change Blue value from 000 to 255
WHITE
001 Change White value from 000 to 255
AMBER
001 Change Amber value from 000 to 255
UV
001 Change UV value from 000 to 255
SHUTTER
001
Change Shutter value from 000 to 255
4- MACRO Mode To choose values of MACRO MODE
4.1- MACRO
DIMMER
000
Change Dimmer value of Macros from 000 to 255
4.2- MACRO
14
ULTIMATE VIOLET - 707
Choose Macros color from 1 to 54
4.3- MACRO Speed
01 Change Speed of Macros from 01 to 99
Only available for dynamic macros 48 to 54

User Manual - COLORBEAM 90 V1.1 04/2018 8/32
4.4- CUSTOM MACRO
01
To choose a CUSTOM MACRO
4.5- EDIT CUSTOM MC To edit a CUSTOM MACRO
4.5- EDIT CUSTOM MC
show 01 Select which Custom Macro to edit from 1 to 11
Edit show 1
SC 01 Select which scene of Custom Macro to edit from 1 to 32
Edit show 1 - SC 1
Dimmer
001
Change value of Dimmer
Edit show 1 - SC 1
RED
001
Change value of Red
Edit show 1 - SC 1
GREEN
001
Change value of Green
Edit show 1 - SC 1
BLUE
001
Change value of Blue
Edit show 1 - SC 1
WHITE
001
Change value of White
Edit show 1 - SC 1
AMBER
001
Change value of Amber
Edit show 1 - SC 1
UV
001
Change value of UV
Edit show 1 - SC 1
SHUTTER
001
Change value of SHUTTER
Edit show 1 - SC 1
FADE TIME
001
Fade time between 2 scenes

User Manual - COLORBEAM 90 V1.1 04/2018 9/32
Edit show 1 - SC 1
FLASH TIME
001
Delay between 2 scenes
Edit show 1 - SC 1
REPEAT
001
Number of repeated scene
4.6- UPLOAD
CUSTOM MC
NO
To upload Custom Macro to other products
5- SLAVE Mode
OFF
To choose SLAVE MODE
See «Master/Slave» Mode topic here after
6- SETTINGS To set up product feature
6.1- ID NUMBER
OFF
To choose the ID number of the product for ID address
feature
See «ID Address» topic here after
6.2- NO DMX
HOLD
Define product behaviour after a DMX break
HOLD : keep the last DMX value
BLACKOUT : Go to dark
MACRO : Go to the last Macro used
6.3- DP BACKLIGHT
1min Define the time before Display goes Dark
1min / NEVER
6.4- DP KEYLOCK
OFF To enable KEYLOCK when display goes Dark
Push any button during 3s to unlock
6.5- RESET
YES To reset values to factory
6.6- REMOTE
OFF If OFF, then you can not use the IR REMOTE
If ON, then you can use the IR REMOTE

User Manual - COLORBEAM 90 V1.1 04/2018 10/32
7- INFO Display product info
7.1- TIME INFO
00020 h Display time
7.2- TEMP
THRESHOLD
55°
To choose Temp Threshold if temp is above this value
light output will go down
To change Temp Threshold push in sequence
ENTER - DOWN - UP - DOWN - UP - ENTER
7.3- MODEL
OXO
COLORBEAM 90
display model of product
7.4- SOFTWARE
V1.0.0 display software version of product
7.5- HARDWARE
H1.0.0 display hardware version of product
C- MASTER / SLAVE MODE
To use master slave mode, link product as a daisy chain with Master in first position.
Then choose a mode for Master (DMX/MANUAL) and put every slave in SLAVE MODE/ON then
slave product will act as the master.

User Manual - COLORBEAM 90 V1.1 04/2018 11/32
D-REMOTE CONTROL
DMX SLAVE
AUTO
1
AUTO
2SPEED
SOUND
1
SOUND
2UP
DOWN
STROBE
0
1 2 3
4 6
5
W
7
R
8
G
9
B
IR Remote allow you to control the ColorBeam 90.
The IR receptor is on the front of the product.
IR remote could be unactivated in the Menu to forbid is use.
And if IR remote is activated in Menu, it could be put ON or
OFF with remote.
Here below the description of every button.
Power ON/OFF button
To control DMX address if press 1 time, and in channel mode when double
click
Master/Slave mode button
Automatic mode button
Speed adjust button
Sound mode button
Up and Down button
Strobe button
To choose a direct value according to the selected mode
Color button

User Manual - COLORBEAM 90 V1.1 04/2018 12/32
E- DMX CHART
MODE 3 CHANNELS
CHANNEL VALUES FEATURES
1All LED dimmer
000 - 255 Intensity 0 to 100%
2Color Macro
See Macros after DMX Charts
3
Color Macro Speed
000 - 255 slow to fast
(Only available for Color Macro from 48 to 54)
MODE 7 CHANNELS
CHANNELS VALUES FEATURES
1Dimmer
000 - 255 Intensity 0 to 100%
2Red
000 - 255 000 : Black out - 255 : red 100%
3Green
000 - 255 000 : Black out - 255 : green 100%
4Blue
000 - 255 000 : Black out - 255 : blue 100%
5White
000 - 255 000 : Black out - 255 : white 100%
6Amber
000 - 255 000 : Black out - 255 : amber 100%
7UV
000 - 255 000 : Black out - 255 : UV 100%

User Manual - COLORBEAM 90 V1.1 04/2018 13/32
MODE 11 CHANNELS
CHANNELS VALUES FEATURES
1Dimmer
000 - 255 Intensity 0 to 100%
2Red
000 - 255 000 : Black out - 255 : red 100%
3Green
000 - 255 000 : Black out - 255 : green 100%
4Blue
000 - 255 000 : Black out - 255 : blue 100%
5White
000 - 255 000 : Black out - 255 : white 100%
6Amber
000 - 255 000 : Black out - 255 : amber 100%
7UV
000 - 255 000 : Black out - 255 : UV 100%
8
Shutter
000 - 010 LED off
011 - 020 LED on
021 - 120 Strobe effect slow to fast
121 - 130 LED on
131 - 230 Random strobe effect slow to fast
231 - 255 LED on
9Color and Macro
See Macros after DMX Charts
10
Speed
000 - 255 slow to fast
(Only available for CH7 macros from 48 to 54)
11 Id number set
See details after in «ID address» topic

User Manual - COLORBEAM 90 V1.1 04/2018 14/32
F- Macros function
Macros include calibrated white and calibrated LEE colors (based on halogen 3200 K source).
Number DMX Value Name
0000-004 No Function
1005-008 White 2700K
2009-012 White 3200K
3013-016 White 3500K
4017-020 White 4000K
5021-024 White 4500K
6025-028 White 5000K
7029-032 White 5600K
8033-036 White 6000K
9037-040 White 6500K
10 041-044 White 7000K
11 045-048 White 7500K
12 049-052 White 8000K
13 053-056 Mauve 126
14 057-060 Ultimate Violet 707
15 061-064 Dark Lavender 180
16 065-068 Cold Lavender 703
17 069-072 Light Lavender 052
18 073-076 Midnight Maya 508
19 077-080 Tokyo Blue 71
20 081-084 Zenith Blue 195
21 085-088 Elysian Blue 714
22 089-092 Just Blue 079
23 093-096 Sky Blue 68
24 097-100 Medium Blue 132
25 101-104 Glacier Blue 352
26 105-108 Steel Blue 117
27 109-112 Lagon Blue 172
28 113-116 Peacock Blue 115
29 117-120 Jade 323

User Manual - COLORBEAM 90 V1.1 04/2018 15/32
Number DMX Value Name
30 121-124 Dark Yellow Green 090
31 125-128 Lee Green 121
32 129-132 Fern Green 122
33 133-136 Moss Green 089
34 137-140 Sally Green 505
35 141-144 Ice and a Slice 513
36 145-148 Light Amber 102
37 149-152 Surprise Peach 017
38 153-156 Dark Salmon 008
39 157-160 Madge 507
40 161-164 Light Red 182
41 165-168 Scarlet 024
42 169-172 Pink 157
43 173-176 Rose Pink 002
44 177-180 Magical Magenta 795
45 181-184 Bright Pink 128
46 185-188 Magenta 113
47 189-192 Lavander Tint 003
48 193-200 Chase 1
49 201-209 Chase 2
50 210-218 Chase 3
51 219-227 Chase 4
52 228-236 Chase 5
53 237-245 Chase 6
54 246-255 Chase 7

User Manual - COLORBEAM 90 V1.1 04/2018 16/32
G- ID feature
For every DMX 512 starting address the user can set 66 seperate ID address. Set ID address
in each fixture thru Menu «ID Address».
In DMX Mode 11CH, use the last channel to select a product via ID.
Id address set Id address set Id address set
000-009 All ID 217 ID 28 245 ID 56
010-019 ID 1 218 ID 29 246 ID 57
020-029 ID 2 219 ID 30 247 ID 58
030-039 ID 3 220 ID 31 248 ID 59
040-049 ID 4 221 ID 32 249 ID 60
050-059 ID 5 222 ID 33 250 ID 61
060-069 ID 6 223 ID 34 251 ID 62
070-079 ID 7 224 ID 35 252 ID 63
080-089 ID 8 225 ID 36 253 ID 64
090-099 ID 9 226 ID 37 254 ID 65
100-109 ID 10 227 ID 38 255 ID 66
110-119 ID 11 228 ID 39
120-129 ID 12 229 ID 40
130-139 ID 13 230 ID 41
140-149 ID 14 231 ID 42
150-159 ID 15 232 ID 43
160-169 ID 16 233 ID 44
170-179 ID 17 234 ID 45
180-189 ID 18 235 ID 46
190-199 ID 19 236 ID 47
200-209 ID 20 237 ID 48
210 ID 21 238 ID 49
211 ID 22 239 ID 50
212 ID 23 240 ID 51
213 ID 24 241 ID 52
214 ID 25 242 ID 53
215 ID 26 243 ID 54
216 ID 27 244 ID 55

User Manual - COLORBEAM 90 V1.1 04/2018 17/32
5. Technical data
Voltage AC100-240V, 50/60Hz (Auto-ranging)
Source 6 x 12 W, RGBWAUV, 6-in-1
Beam Angle 25°
Power Consumption 90 W
Control DMX
DMX Control Channels 3 / 7 / 11 CH
IP Grade IP65
Working Temperature 0-40°c
Product dimension : 128 x 284 x 178 mm
Product weight : 3.60 kg
6. Dimensions

Mode d’emploi - COLORBEAM 90 V1.1 04/2018 18/32
1. Dans la boîte
• 1 ColorBeam 90
• 1 câble d’alimentation powerCON étanche
• 1 télécommande IR
• 1 Mode d’emploi
2. Instructions
ATTENTION
Avant utilisation, merci de lire attentivement ces précautions d’emplois.
Ces informations sont indispensables pour votre sécurité, une meilleure utilisation et
entretien de votre appareil :
• Cet appareil doit être relié à la terre.
• Prendre soin de ne pas endommager le câble d’alimentation.
• Si votre câble d’alimentation est endommagé n’utilisez pas votre appareil et faites le
réparer par un technicien qualifié.
• Dans l’éventualité d’un dysfonctionnement (odeur de chauffe), éteindre immédiatement
l’appareil, déconnecter le câble d’alimentation et consulter un personnel qualifié.
• Placer l’appareil hors de portée de champs magnétiques pendant son utilisation.
• Ne pas mettre sous tension si la température ambiante excède 40°C.
• Manipuler avec précaution, car de grands chocs ou vibrations pourraient altérer son
fonctionnement.
• Utilisation par un adulte uniquement. Ne jamais laisser à la portée d’enfant.
• Ne pas remplacer de pièces de l’appareil sans consulter un personnel qualifié.
• Ne jamais modifier sans autorisation.
• Pendant le déballage, assurez-vous que votre produit n’a pas été endommagé pendant
le transport.
• Si vous constatez des dommages, ne pas l’utiliser et contacter immédiatement votre
installateur.
• Nous ne pouvons pas être tenu pour responsable en cas de mauvaise utilisation de
l’appareil.
• Ne jamais laisser une personne non-qualifiée modifier ou utiliser l’appareil
• Les matériaux d’emballage (sacs en plastique, mousse de polystyrène, etc.) NE DOIVENT
PAS être laissés à la portée des enfants, car cela peut être dangereux.
• ARRÊTER d’utiliser l’appareil immédiatement en cas de problèmes de fonctionnement
sérieux et contacter votre revendeur local.
• NE PAS démonter ou modifier l’appareil.

Mode d’emploi - COLORBEAM 90 V1.1 04/2018 19/32
3. Vue d’ensemble
3 1 6 2 4 5
1. Entrée alimentation (powerCON étanche)
2. Sortie alimentation (powerCON étanche)
3. DMX IN (XLR 5 étanche)
4. DMX OUT (XLR 5 étanche)
5. Afficheur
6. Bouton tactile «Menu / Down / Up / Enter» pour naviguer et changer les valeurs
du menu

Mode d’emploi - COLORBEAM 90 V1.1 04/2018 20/32
4. Utilisation
A- Affichage par défaut
Cette partie décrit les affichages par défaut que vous pourrez voir. Ces affichages par défaut
vous donne un accès direct à l’état de la machine.
DMX 001
7 CH Affiche l’adresse DMX et le MODE DMX si en MODE DMX
MANUAL
MODE Affichage si en MODE MANUAL
MACRO
14
ULTIMATE VIOLET - 707
Affichage si en MODE MACRO
MACRO
CUSTOM 01 Affichage si en MODE MACRO CUSTOM
SLAVE
MODE Affichage si en MODE ESCLAVE
B- Menu
Pour naviguer dans le menu utiliser les boutons “up” et “down”.
Pour entrer dans le menu et valider, utiliser le bouton “enter”
Pour sortir du menu utiliser le bouton “menu”.
1- DMX address
001
Pour choisir adresse DMX
Changer la valeur de l’adresse DMX de 001 à 512
2- DMX address
03 CH
Pour choisir le MODE DMX
Changer le mode DMX
3 Modes disponible 03 CH, 07 CH, 11 CH
