Parkside PBSA 12 C2 User manual

CORDLESS DRILL PBSA 12 C2
AKKU-BOHRSCHRAUBER
Originalbetriebsanleitung
CORDLESS DRILL
Translation of the original instructions
ΕΠΑΝΑΦΟΡΤΙΖΟΜΕΝΟ
ΔΡΑΠΑΝΟΚΑΤΣΑΒΙΔΟ
Μετάφραση των αυθεντικών οδηγιών λειτουργίας
IAN 312140

Before reading, unfold the page containing the illustrations and familiarise yourself with all functions
of the device.
Πριν ξεκινήσετε την ανάγνωση, ανοίξτε τη σελίδα με τις εικόνες και εξοικειωθείτε με όλες τις λειτουργίες
της συσκευής.
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit
allen Funktionen des Gerätes vertraut.
GB / IE / NI /CY Translation of the original instructions Page 4GR / CY Μετάφραση των αυθεντικών οδηγιών λειτουργίας Σελίδα 14DE / AT / CH Originalbetriebsanleitung Seite 25

1 2 3 4
12
5
6
7
13
8
9
1011
6
11 1
141 2
14

4
GB IE NI CY
Content
Introduction .................................4
Intended purpose.........................4
General description...................... 5
Extent of the delivery ........................5
Overview........................................5
Functional description.......................5
Technical data..............................5
Safety instructions........................ 6
Symbols and icons ...........................6
General safety instructions for power
tools...............................................6
Operation ....................................9
Checking the battery charge level ......9
Choice of gear ................................9
Set the direction of rotation ...............9
Torque setting ..................................9
Tool change ..................................10
Keyless drill chuck removal..............10
Using the bitholder.........................10
Switching on/off............................10
Cleaning and maintenance.........11
Cleaning.......................................11
Maintenance .................................11
Storage...................................... 11
Disposal and protection of the
environment ..............................11
Replacement parts/accessories... 11
Guarantee .................................12
Repair Service............................13
Service-Center............................13
Importer .................................... 13
Introduction
Congratulations on the purchase of your
new device. With it, you have chosen a
high quality product.
During production, this equipment has
been checked for quality and subjected to
a nal inspection. The functionality of your
equipment is therefore guaranteed.
The operating instructions constitute
part of this product. They contain
important information on safety, use
and disposal. Before using the prod-
uct, familiarise yourself with all of
the operating and safety instructions.
Use the product only as described
and for the applications specied.
Keep this manual safely and in the
event that the product is passed on,
hand over all documents to the third
party.
Intended purpose
The device is intended for drilling screws
in and out and for drilling holes in wood,
metal or plastic.
Any other use that is not explicitly ap-
proved in these instructions may result in
damage to the equipment and represent a
serious danger to the user.
The user or operator is responsible for ac-
cidents causing injury to other people or
damage to property.
This equipment is not suitable for commer-
cial use. Commercial use will invalidate the
guarantee.
Translation of the original EC
declaration of conformity ............37
Exploded Drawing .....................41

5
GB IE NI CY
General description
The illustrations are on the
front and back fold-out page.
Extent of the delivery
Carefully unpack the appliance and check
that it is complete:
- Cordless Drill
- Battery-charger
- Battery
- Storage case
- Instruction Manual charger and battery
- Instruction Manual
Pictured bit and drill not included.
Overview
1 Keyless drill chuck
2 Chuck ring
3 Torque adjustment ring
4 Battery Indicator
5 Speed selector
6 Direction of rotation switch
7 Battery
8 Battery release button
9 On/off switch
10 LED working light
11 Drill chuck aperture
12 Storage case
13 Charger
14 Bitholder
Functional description
The cordless drill with two-speed gearing
has a 19+1 level torque adjustment, left/
right running, a removable keyless chuck, a
6-point bitholder and an LED working light.
Technical data
Cordless Drill ............... PBSA 12 C2
Motor voltage U ..........................12 V
Idling speed n0
1st gear .............................0-350 min-1
2nd gear ......................... 0-1200 min-1
Maximum torque.......................... 28 Nm
Span-chuck ............................0.8-10 mm
Weight (without battery charger) .... 1.0 kg
Drilling capacity
for wood.......................... max. 25 mm
for steel ............................. max. 8 mm
Sound power level
(LpA)...................... 69 dB(A), KpA= 3 dB
Sound power level
(LWA).................... 80 dB(A); KWA= 3 dB
Vibration (ah)
Drilling in metal ...................< 2.5 m/s2
Screwdriving .......................< 2.5 m/s2
K= 1.5 m/s2
Noise and vibration values have been de-
termined according to the standards and
regulations mentioned in the declaration of
conformity.
The stated vibration emission value was
measured in accordance with a standard
testing procedure and may be used to
compare one power tool to another.
The stated vibration emission value may
also be used for a preliminary exposure
assessment.
Warning: The vibration emission
value may differ during actual use of
the power tool from the stated value
depending on the manner in which
the power tool is used.
Try to keep the exposure to vibrations as
low as possible. Examples of measures
to reduce vibration exposure are the

6
GB IE NI CY
wearing of gloves when using the tool
and limiting the working hours. For this
purpose all parts of the operating cycle
have to be considered (for example,
times when the electric tool is switched
off and times when it is switched on
but running without any load).
Safety instructions
Ensure that the safety instructions are ob-
served when operating the appliance.

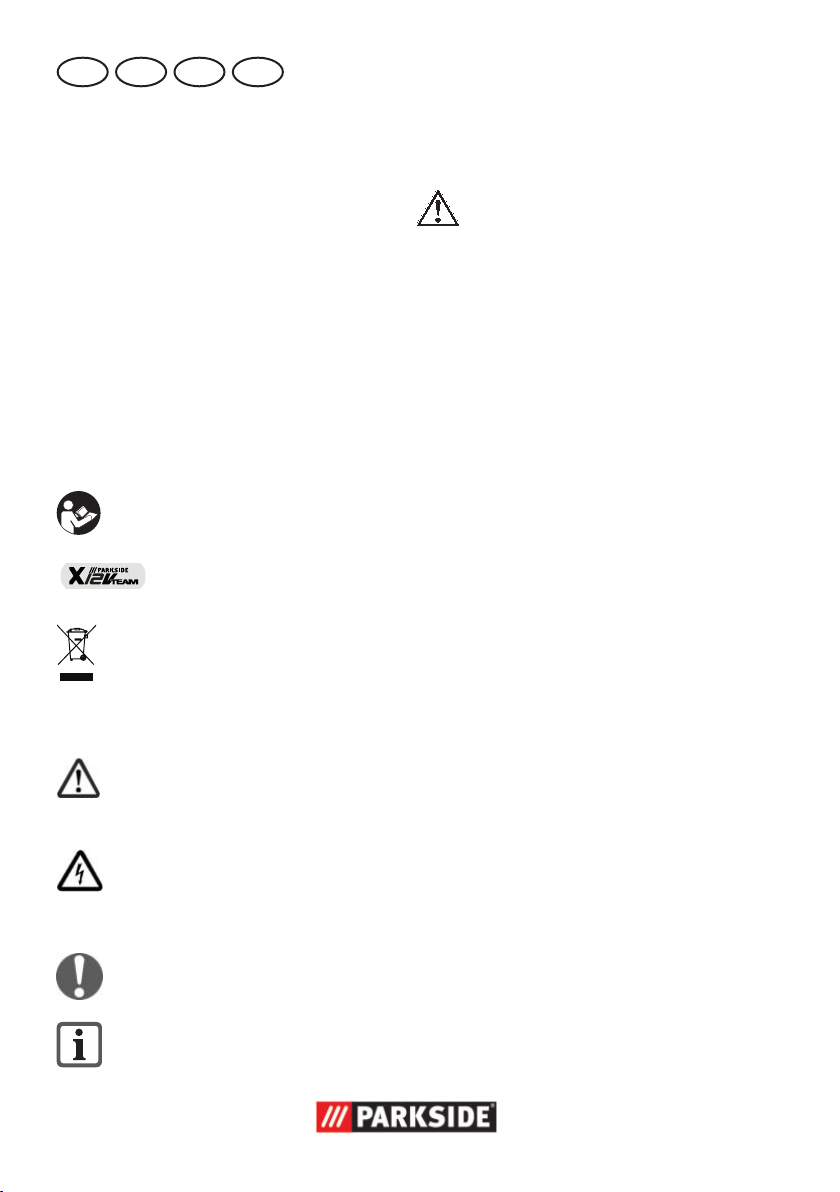

Symbols and icons
Symbols on the appliance:
Carefully read these operating in-
structions.
This device is part of the Park-
side X12VTEAM series
Electrical appliances must not be
disposed of with the domestic
waste.
Symbols in the manual
Warning symbols with in-
formation on damage and
injury prevention.
Hazard symbol with infor-
mation on the prevention of
personal injury caused by
electric shock.
Instruction symbols with information
on preventing damage.
Help symbols with information on
improving tool handling.
General safety instructions
for power tools
WARNING! Read all safety
notices, instructions, illustra-
tions and technical data that
have been provided with this
power tool. Omissions in the
compliance with safety directions
and instructions can cause electrical
shock, re and/or severe injuries.
Retain all safety directions and in-
structions for future use.
The term “Power Tools” used in the safety
instructions refers to mains-operated power
tools (with power cord) and to battery-op-
erated power tools (without power cord).
1) WORK AREA SAFETY
a) Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
b) Do not operate power tools in
explosive atmospheres, such as
in the presence of ammable
Iiquids, gases or dust. Power tools
create sparks which may ignite the
dust or fumes.
c) Keep children and bystanders
away while operating a power
tool. Distractions can cause you to
lose control.
2) ELECTRICAL SAFETY
a) Power tool plugs must match
the outlet. Never modify the
plug in any way. Do not use
any adapter plugs with earthed
(grounded) power tools. Unmodi-
ed plugs and matching outlets will
reduce risk of electric shock.

7
GB IE NI CY
hat, or hearing protection used for
appropriate conditions will reduce per-
sonal injuries.
c) Prevent unintentional starting.
Ensure the switch is in the off-po-
sition before connecting to power
source and/or battery pack,
picking up or carrying the tool.
Carrying power tools with your nger on
the switch or energising power tools that
have the switch on invites accidents.
d) Remove any adjusting key or
wrench before turning the pow-
er tool on. A wrench or a key left at-
tached to a rotating part of the power
tool may result in personal injury.
e) Do not overreach. Keep proper
footing and balance at all times.
This enables better control of the power
tool in unexpected situations.
f) Dress properly. Do not wear
loose clothing or jewellery. Keep
your hair, clothing and gloves
away from moving parts. Loose
clothes, jewellery or long hair can be
caught in moving parts.
g) If dust extraction and collection
devices can be installed, make
sure that these are connected
and used correctly. Use of dust
collection can reduce dust-related haz-
ards.
h) Do not allow yourself to be
lulled into a false sense of se-
curity and do not disregard the
safety rules for power tools,
even if you are familiar with the
power tool after using it many
times. Careless action can lead to
serious injuries within a fraction of a
second.
b) Avoid body contact with
earthed or grounded surfaces,
such as pipes, radiators, ranges
and refrigerators. There is an
increased risk of electric shock if your
body is earthed or grounded.
c) Do not expose power tools to
rain or wet conditions. Water
entering a power tool will increase the
risk of electric shock.
d) Do not abuse the cord. Never
use the cord for carrying, pulling
or unplugging the power tool.
Keep cord away from heat, oil,
sharp edges or moving parts.
Damaged or entangled cords increase
the risk of electric shock.
e) When operating a power tool
outdoors, use an extension cord
suitable for outdoor use. Use of a
cord suitable for outdoor use reduces
the risk of electric shock.
f) If operating a power tool in a
damp location is unavoidable,
use a residual current device
(RCD) protected supply. Use of an
RCD reduces the risk of electric shock.
3) PERSONAL SAFETY
a) Stay alert, watch what you are
doing and use common sense
when operating a power tool.
Do not use a power tool while
you are tired or under the inu-
ence of drugs, alcohol or medi-
cation. A moment of inattention white
operating power tools may result in
serious personal injury.
b) Use personal protective equip-
ment. Always wear eye protec-
tion. Protective equipment such as
dust mask, non-slip safety shoes, hard

8
GB IE NI CY
4) POWER TOOL USE AND CARE
a) Do not force the power tool.
Use the correct power tool for
your application. The correct pow-
er tool will do the job better and safer
at the rate for which it was designed.
b) Do not use the power tool if the
switch does not turn it on and
off. Any power tool that cannot be
controlled with the switch is dangerous
and must be repaired.
c) Remove the plug from the wall
socket and/or remove the re-
chargeable battery before you
change the device’s settings,
change accessory parts or put
away the power tool. Such pre-
ventive safety measures reduce the risk
of starting the power tool accidentaIly.
d) Store idle power tools out of
the reach of children and do not
allow persons unfamiliar with
the power tool or these instruc-
tions to operate the power tool.
Power tools are dangerous in the
hands of untrained users.
e) Look after the power tool and
application tool carefully. Check
for misalignment or binding
of moving parts, breakage
of parts and any other condi-
tion that may affect the power
tool’s operation. If damaged, have
the power tool repaired before use.
Many accidents are caused by poorly
maintained power tools.
f) Keep cutting tools sharp and
clean. Properly maintained cutting
tools with sharp cutting edges are less
Iikely to bind and are easier to control.
g) Use the power tool, accessories
and tool bits etc. in accordance
with these instructions, tak-
ing into account the working
conditions and the work to be
performed. Use of the power tool for
operations different from those intended
could result in a hazardous situation.
h) Keep handles and grip surfaces
dry, clean and free from oil and
grease. Slippery handles and grip
surfaces do not permit safe operation
and control over the power tool in un-
expected situations.
5) SERVICE
Have your power tool serviced
by a qualied repair person us-
ing only identical replacement
parts. This will ensure that the safety
of the power tool is maintained.
6) ADDITIONAL SAFETY
INSTRUCTIONS
i) Hold the appliance by the insu-
lated gripping surfaces when
performing work in which the
tool may come into contact with
hidden wiring. Contact with a live
wire can also cause a charge in metal
parts of the appliance and result in an
electric shock.
j) Hold the device by the insulated
gripping surfaces when per-
forming work in which the cut-
ting tool may come into contact
with hidden wiring or its own
cord. If the screw were to come into
contact with a live electrical cable,
metal parts of the appliance could
also become live and cause an electric
shock.

9
GB IE NI CY
Warning! Observe the safety
infor-mation in the operating
instructions for your Parkside
X 12 V Team series recharge-
able battery.
7) RESIDUAL RISKS
Even if properly operating and handling this
electric tool, some residual risks will remain.
Due to its construction and build, this electric
tool may present the following hazards:
a) Cuts
b) Ear damage if working without ear
protection.
c) Damage to your health caused by
swinging your hands and arms when
operating the appliance for longer pe-
riods of time or if the unit is not held or
maintained properly.
Warning! During operation, this
electric tool generates an electro-
magnetic eld which, under certain
circumstances, may impair the
functionality of active or passive
medical implants. To reduce the risk
of serious or lethal injuries, we rec-
ommend that persons with medical
implants consult their doctor and the
manufacturer of their medical im-
plant before operating the machine.
Operation
Checking the battery charge
level
The battery’s ( 7) charge level is indi-
cated by the charge state indicator ( 4).
The LEDs indicate the battery’s charge
level, when the device is in operation.
Press and hold the power button ( 9).
red-yellow-green => Battery fully charged
red and yellow => Battery half charged
red => Battery needs
to be charged
Choice of gear
Slide the gear selector (5) to 1or 2,
corresponding to a low or high torque
selection.
A gear change may only be per-
formed in standstill mode!
Set the direction of rotation
You can select the direction of rotation
with the direction switch (clockwise and
anticlockwise direction) and secure the de-
vice against accidental start up.
1. Wait for the device to shut-down.
2. Clockwise direction:
Press direction switch (6) to
the right.
3. Anticlockwise direction:
Press direction switch (6)
to the left.
4. Switch lock: Bring direction
switch to neutral position.
The direction changed may only be
performed in standstill mode.
Torque setting
You can preset the maximum torque by ro-
tating the torque adjustment ring (3).
19+1 torque levels are provided.

10
GB IE NI CY
1. Turn the adjusting ring (3) to select the
desired torque:
Step 1 --> lowest torque,
Step
--> highest torque.
Screws: Steps 1 - 19
Drilling: Step .
2. Start with a lower torque step and in-
crease according to requirement.
Torque adjustment should only be
performed in standstill mode.
Reaching the preset torque limit pro-
duces a noticeable rasping sound.
This sound is caused by the slip clutch.
Tool change
1. Rotate the keyless chuck (1) coun-
ter-clockwise, until the drill chuck
aperture (11) is large enough to
accommodate the tool.
2. Push the tool as far as possible into
the keyless chuck (1).
3. Rotate the chuck clockwise to
clamp the tool rmly.
4. To remove the tool again, rotate the
keyless chuck (1) and pull out the tool.
Keyless drill chuck removal
To use the bitholder (14), you must remove
the keyless chuck (1).
1. Hold the keyless chuck (1) tightly
from the front. Pull or push the drill
chuck ring (2) in the direction of
the keyless chuck (1).
2. This unlocks the keyless chuck (1) and
it can be pulled off from the front.
3. In order to put the keyless chuck
(1) back in position, pull the drill
chuck ring (2) in the direction of
the keyless chuck. Push the keyless
chuck (1) on as far as it will go.
If the keyless chuck (1) does not
engage automatically, turn the drill
chuck ring (2).
Using the bitholder
After removing the keyless chuck (1) you
can use the bitholder (14).
1. Insert a suitable 6-point bit in the
bitholder (14). Because of the
6-point bit holder, it may be that
you need to rotate the bit slightly.
2. Slide the bit right into the bithold-
er (14). The bit is held rmly
by the duct and the magnetic
bitholder.
3. To remove the bit, simply remove
the bit from the bitholder (14).
Switching on/off
By using the on/off switch (9) you can
progressively control the speed. The longer
you push the on-off button, the higher the
speed.
1. Press the on/off switch (9) to start
the device. The LED work light
(10) lights up during operation.
2. To turn it off, release the on/off
switch (9).
When you move the direction
switch (6) to the middle position,
the device is secured against be-
ing switched on.

11
GB IE NI CY
Cleaning and
maintenance
Contact our Service Centre about
repairs and servicing not described
in this manual. Only use OEM
parts. Risk of injury!
Turn off the appliance and, before
doing any servicing, remove the
battery.
The following cleaning and servicing
should be done regularly. This will ensure
a long and reliable service life.
Cleaning
Do not spray the appliance
with water and do not im-
merse it in water. Electric
shock hazard!
• Keep clean the ventilation slots, motor
housing and handles of the appliance.
Use a damp cloth or a brush.
Do not use cleaning agents or sol-
vents. You may otherwise irreparably
damage the appliance.
Maintenance
The appliance cleaner is maintenance free.
Storage
• Store the equipment in a dry place well
out of reach of children.
Disposal and protection
of the environment
Remove the battery from the device and take
the device, battery, accessories and packag-
ing for environmentally friendly recycling.
Machines do not belong with do-
mestic waste.
• Remove the rechargeable battery before
disposing of the appliance!
• Return the unit to a recycling centre. The
plastics and metals in the unit can be
sorted and appropriately recycled. Ask
our Service Centre for details.
• Defective units returned to us will be dis-
posed of for free.
Replacement parts/
accessories
Spare parts and accessories can be
obtained at
www.grizzly-service.eu
If you do not have internet access, please
contact the Service Centre via telephone
(see “Service-Center” Page 13). Please have
the order number mentioned below ready.
Keyless drill chuck ( 1) ......... 9110 33 54

12
GB IE NI CY
Guarantee
Dear Customer,
This equipment is provided with a 3-year
guarantee from the date of purchase.
In case of defects, you have statutory
rights against the seller of the product.
These statutory rights are not restricted by
our guarantee presented below.
Terms of Guarantee
The term of the guarantee begins on the
date of purchase. Please retain the original
receipt. This document is required as proof
of purchase.
If a material or manufacturing defect
occurs within three years of the date of
purchase of this product, we will repair or
replace – at our choice – the product for
you free of charge. This guarantee requires
the defective equipment and proof of
purchase to be presented within the three-
year period with a brief written description
of what constitutes the defect and when it
occurred.
If the defect is covered by our guarantee,
you will receive either the repaired prod-
uct or a new product. No new guarantee
period begins on repair or replacement of
the product.
Guarantee Period and Statutory
Claims for Defects
The guarantee period is not extended by
the guarantee service. This also applies for
replaced or repaired parts. Any damages
and defects already present at the time of
purchase must be reported immediately af-
ter unpacking. Repairs arising after expiry
of the guarantee period are chargeable.
Guarantee Cover
The equipment has been carefully pro-
duced in accordance with strict quality
guidelines and conscientiously checked
prior to delivery.
The guarantee applies for all material and
manufacturing defects. This guarantee
does not extend to cover product parts that
are subject to normal wear and may there-
fore be considered as wearing parts (e.g.
keyless drill chuck) or to cover damage to
breakable parts (e.g. switches, batteries).
This guarantee shall be invalid if the prod-
uct has been damaged, used incorrectly or
not maintained. Precise adherence to all of
the instructions specied in the operating
manual is required for proper use of the
product. Intended uses and actions against
which the operating manual advises or
warns must be categorically avoided.
The product is designed only for private
and not commercial use. The guarantee
will be invalidated in case of misuse or
improper handling, use of force, or inter-
ventions not undertaken by our authorised
service branch.
Processing in Case of Guarantee
To ensure efcient handling of your query,
please follow the directions below:
• Please have the receipt and item num-
ber (IAN 312140) ready as proof of
purchase for all enquiries.
• Please nd the item number on the rat-
ing plate.
• Should functional errors or other de-
fects occur, please initially contact the
service department specied below by
telephone or by e-mail. You will then
receive further information on the pro-
cessing of your complaint.

13
GB IE NI CY
• After consultation with our customer
service, a product recorded as defec-
tive can be sent postage paid to the
service address communicated to you,
with the proof of purchase (receipt)
and specication of what constitutes
the defect and when it occurred. In
order to avoid acceptance problems
and additional costs, please be sure
to use only the address communicated
to you. Ensure that the consignment
is not sent carriage forward or by
bulky goods, express or other special
freight. Please send the equipment inc.
all accessories supplied at the time of
purchase and ensure adequate, safe
transport packaging.
Repair Service
For a charge, repairs not covered by
the guarantee can be carried out by
our service branch, which will be happy to
issue a cost estimate for you.
We can handle only equipment that has
been sent with adequate packaging and
postage.
Attention: Please send your equipment to
our service branch in clean condition and
with an indication of the defect.
Equipment sent carriage forward or by
bulky goods, express or other special
freight will not be accepted.
We will dispose of your defective devices
free of charge when you send them to us.
Service-Center
GB Service Great Britain
Tel.: [phone]
E-Mail: [e-mail]
IAN 312140
IE Service Ireland
Service Northern Ireland
Tel.: [phone]
(0,08 EUR/Min., (peak))
(0,06 EUR/Min., (off peak))
E-Mail: [email protected]
IAN 312140
CY Service Cyprus
Tel.: [phone]
E-Mail: [email protected]
IAN 312140
Importer
Please note that the following address is
not a service address. Please initially con-
tact the service centre specied above.
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
DE-63762 Großostheim
Germany
www.grizzly-service.eu

14
GR CY
Περιεχόμενα
 ............................................ 14
................................... 14
............................... 15
Παραδοτέα υλικά............................. 15
Επισκόπηση.................................... 15
Περιγραφή λειτουργίας.................... 15
.................................. 15
........................ 16
Σύμβολα και εικονοσύμβολα .......... 16
Γενικές υποδείξεις ασφαλείας για
ηλεκτρικά εργαλεία.......................... 16
 ............................................ 20
Έλεγχος της κατάστασης
φόρτισης της μπαταρίας.................. 20
Επιλογή ταχύτητας.......................... 20
Διακόπτης κατεύθυνσης
περιστροφής ................................... 20
Ρύθμιση ροπής στρέψης................. 20
Αλλαγή εργαλείου ........................... 21
Απομάκρυνση ταχυτσόκ ................. 21
Χρήση υποδοχής μυτών ................. 21
Ενεργοποίηση/απενεργοποίηση ..... 21
 .................... 22
Καθαρισμός .................................... 22
Συντήρηση ...................................... 22
 ....................................... 22

.................................... 22
 .................... 22
 .............................................. 23
................................ 24
Service-Center .................................... 24
......................................... 24
Εισαγωγή
Συγχαρητήρια για την αγορά της νέας συ-
σκευής σας. Προτιμήσατε να αγοράσετε
ένα προϊόν ανώτερης ποιότητας.
Η ποιότητα αυτής της συσκευής ελέγχθη-
κε κατά τη διάρκεια της παραγωγής, αλλά
και σε τελικό έλεγχο. Με τον τρόπο αυτό
εξασφαλίστηκε η λειτουργικότητα της συ-
σκευής σας.
Οι οδηγίες χρήσης αποτελούν
αναπόσπαστο τμήμα αυτού του
προϊόντος. Περιέχουν σημαντικές
υποδείξεις για την ασφάλεια, τη
χρήση και διάθεση της συσκευής.
Πριν τη χρήση του προϊόντος να
εξοικειωθείτε με όλες τις οδηγίες
χειρισμούς και τις υποδείξεις ασφα-
λείας. Να χρησιμοποιείτε το προϊόν
μόνο όπως περιγράφεται και μόνο
για τον αναφερόμενο σκοπό. Να
φυλάξετε καλά τις οδηγίες και να
τις παραδώσετε σε τρίτους μαζί με
το προϊόν.
Σκοπός χρήσης
Η συσκευή προορίζεται για το βίδωμα και
το λύσιμο βιδών, καθώς και για διάτρηση
ξύλου, μετάλλου ή πλαστικού. Οποιαδή-
ποτε άλλη χρήση, η οποία δεν εγκρίνεται
ρητά μέσα από τις οδηγίες αυτές, μπορεί
να προκαλέσει ζημιές στη συσκευή και να
αποτελέσει σοβαρό κίνδυνο για το χρήστη.
Ο κατασκευαστής δεν ευθύνεται για ζημιές
που προκλήθηκαν λόγω μη ενδεδειγμένης
χρήσης ή λόγω εσφαλμένου χειρισμού.
Αυτή η συσκευή δεν είναι κατάλληλη για
επαγγελματική χρήση.
Σε περίπτωση επαγγελματικής χρήσης
παύει να ισχύει η εγγύηση.

............. 38
............. 41

15
GR CY
Γενική περιγραφή
     
  .
Παραδοτέα υλικά
Βγάλτε τη συσκευή από τη συσκευασία
και ελέγξτε, αν είναι πλήρης:
- Επαναφορτιζόμενο δραπανοκατσάβιδο
- Μπαταρία
- Φορτιστής
- Βαλιτσάκι
- Οδηγίες λειτουργίας αναρροφητικής
σκούπας υγρού και στεγνού καθαρισμού
- Οδηγιών χρήσης
Οι μύτες μπιτ και τρυπάνια που απεικο-
νίζονται, δε συμπεριλαμβάνονται στη συ-
σκευασία παράδοσης.
Επισκόπηση
1 Ταχυτσόκ
2 Δακτύλιος τσοκ
3 Δακτύλιος ρύθμισης ροπής
στρέψης
4 Ένδειξη φόρτισης μπαταρίας
5 Διακόπτης επιλογής ταχυτήτων
6 Διακόπτης κατεύθυνσης περι-
στροφής
7 Μπαταρία
8 Πλήκτρο απομανδάλωσης μπα-
ταρίας
9 Διακόπτης ενεργοποίησης/απε-
νεργοποίησης
10 Λυχνία LED λειτουργίας
11 Ανοιγμα του τσοκ
12 Βαλιτσάκι
13 Φορτιστής
14 Υποδοχή μυτών
Περιγραφή λειτουργίας
Το επαναφορτιζόμενο δραπανοκατσάβιδο
δύο ταχυτήτων διαθέτει ρύθμιση ροπής
στρέψης 19+1 βαθμίδων, φορά κίνησης
προς τα δεξιά και προς τα αριστερά, ένα
αποσπώμενο ταχυτσόκ, μια υποδοχή 6γω-
νων μυτών και μια λυχνία LED λειτουργίας.
Τεχνικά στοιχεία

 ............ PBSA 12 C2
Τάση κινητήρα U............................ 12 V
Αριθμός στροφών ρελαντί n0
1η ταχύτηήτα........................0-350 min-1
2η ταχύτηήτα ......................0-1200 min-1
Μέγιστη ροπή στρέψης .................. 28 Nm
Διάσταση τσοκ..........................0,8-10 mm
Βάρος (χωρίς Φορτιστής) ................ 1,0 kg
Διάμετρος διάτρησης για ξύλο .. μέγ. 25 mm
Διάμετρος διάτρησης
για χάλυβα ................................ μέγ. 8 mm
Στάθμη ηχητικής πίεσης
(LpA)......................... 69 dB(A); KpA=3 dB
Επιτρεπόμενη στάθμη θορύβου
(LWA)........................ 80 dB(A); KWA=3 dB
Δόνηση (ah)................................................
Διάτρηση μετάλλου.................< 2,5 m/s2
Βίδωμα ...................................< 2,5 m/s2
K= 1,5 m/s2
    
    
    
  .
H αφερόμενη τιμή μετάδοσης δόνησης
μετρήθηκε βάσει τυποποιημένης μεθόδου
δοκιμής και μπορεί να χρησιμοποιηθεί για
τη σύγκριση μίας ηλεκτρικής συσκευής με
μία άλλη. Η αναφερόμενη τιμή μετάδοσης
δόνησης μπορεί επίσης να χρησιμοποιη-
θεί και για αρχική εκτίμηση της έκθεσης.

16
GR CY
 
Η τιμή μετάδοσης της δόνησης
μπορεί να διαφέρει κατά την πραγ-
ματική χρήση της ηλεκτρικής συ-
σκευής από την αναφερόμενη τιμή,
ανάλογα με τον τρόπο χρήσης της.
Προσπαθείτε να διατηρείτε την
επιβάρυνση λόγω κραδασμών
όσο μικρότερη γίνεται. Μέτρα για
τη μείωση της επιβάρυνσης λόγω
κραδασμών είναι για παράδειγμα
η χρήση γαντιών κατά τη χρήση
του εργαλείου και ο περιορισμός
του χρόνου εργασίας. Εδώ πρέπει
να ληφθούν υπόψιν όλα τα στάδια
λειτουργίας (για παράδειγμα ο χρό-
νος κατά τον οποίο το ηλεκτρικό
εργαλείο είναι απενεργοποιημένο
και ο χρόνος κατά τον οποίο το
ηλεκτρικό εργαλείο είναι μεν ενερ-
γοποιημένο, αλλά λειτουργεί χωρίς
επιβάρυνση).
Υποδείξεις ασφάλειας
Στο κεφάλαιο αυτό θα βρείτε τις βασικές
προδιαγραφές ασφαλείας που αφορούν
την εργασία με τη συσκευή.
Σύμβολα και εικονοσύμβολα
   
   
     
.
Η συσκευή είναι τμήμα της
σειράς Parkside X 12 V TEAM
   
   
.

 


 -


Σύμβολο υποχρέωσης με στοιχεία
για την πρόληψη ζημιών.
Σύμβολο υπόδειξης με πληροφο-
ρίες για τον καλύτερο χειρισμό της
συσκευής.
Γενικές υποδείξεις ασφαλείας
για ηλεκτρικά εργαλεία



-
-
Παραλείψεις στην τήρηση
των υποδείξεων ασφαλείας και των
οδηγιών μπορούν να οδηγήσουν
σε ηλεκτροπληξία, πυρκαγιά και/ή
βαρείς τραυματισμούς.
-


Η έννοια „ηλεκτρικά εργαλεία“, που χρη-
σιμοποιείται στις υποδείξεις ασφαλείας,
αναφέρεται σε ηλεκτρικά εργαλεία που
λειτουργούνται με το ηλεκτρικό δίκτυο (με
καλώδιο ρεύματος) και σε ηλεκτρικά εργα-
λεία που λειτουργούνται με συσσωρευτή
(δίχως καλώδιο ρεύματος).

17
GR CY
 -







 Τα ελαττωμα-
τικά ή μπερδεμένα καλώδια αυξάνουν
τον κίνδυνο ηλεκτροπληξίας.
 -

-
Η χρήση μίας
μπαλαντέζας κατάλληλης για το ύπαι-
θρο μειώνει τον κίνδυνο ηλεκτροπληξίας.
 
-
-

Η χρήση ενός διακόπτη ασφαλείας
μειώνει τον κίνδυνο ηλεκτροπληξίας.
 
 

-

-

Μόνο μία στιγμή
απροσεξίας κατά τη χρήση του ηλεκτρι-
κού εργαλείου μπορεί να προκαλέσει
σοβαρούς τραυματισμούς.
 -
-
Η χρήση των μέσων
ατομικής προστασίας όπως αντιολι-
σθητικά υποδήματα, προστατευτικό
κράνος και ωτοπροστασία, μειώνει τον
κίνδυνο τραυματισμών.
 
 
Σε
όχι τακτικούς ή όχι καλά φωτισμένους
χώρους εργασίας δημιουργούνται ατυ-
χήματα.
 


Τα ηλεκτρικά
εργαλεία παράγουν σπινθήρες που
μπορούν να αναφλέξουν τη σκόνη και
τους ατμούς.
 

Εάν δεν
είστε καλά συγκεντρωμένοι, δεν απο-
κλείεται να χάσετε τον έλεγχο επί της
συσκευής.
 
 



-
Όταν
δεν έχουν αλλαχτεί τα βύσματα και όταν
χρησιμοποιείτε κατάλληλες πρίζες, μει-
ώνεται ο κίνδυνος ηλεκτροπληξίας.
 

-
Υπάρ-
χει ιδιαίτερος κίνδυνος ηλεκτροπληξίας,
όταν το΄΄ωμα σας είναι γειωμένο.
 -
 Η διείσ-
δυση νερού σε ηλεκτρική συσκευή
αυξάνει τον κίνδυνο ηλεκτροπληξίας.

18
GR CY
 

-


 Εάν κατά την
μεταφορά του ηλεκτρικού αλυσοπρίο-
νου έχετε το χέρι σας στον διακόπτη ή
η συσκευή είναι ενεργοποιημένη όταν
τη συνδέσετε με την παροχή ρεύματος,
δεν αποκλείονται ατυχήματα.
 
-

Ένα εργαλείο ρύθμισης ή κλειδί που
βρίσκεται στο περιστρεφόμενο τμήμα
της συσκευής, μπορεί να οδηγήσει σε
τραυματισμούς.
 


Έτσι μπο-
ρείτε να ελέγχετε το ηλεκτρικό εργαλείο
ακόμη και σε απρόοπτες περιστάσεις.
 
-

-
Τα
φαρδιά ρούχα, τα κοσμήματα ή τα μα-
κριά μαλλιά θα μπορούσαν να πιαστούν
από τα κινούμενα εξαρτήματα.
η) 

-

 Η χρήση απορροφητή σκόνης
μπορεί να μειώσει τους κινδύνους που
προκαλεί η σκόνη.
 
-




Απρόσεκτοι χειρισμοί μπο-
ρούν μέσα σε κλάσματα του δευτερο-
λέπτου να οδηγήσουν σε σοβαρούς
τραυματισμούς.
 -

 
-

Με το κατάλληλο
ηλεκτρικό εργαλείο εργάζεστε καλύτερα
και ασφαλέστερα στο αναφερόμενο πε-
δίο ισχύος.
 -

 Ένα ηλεκτρικ΄οεργα-
λείο που δεν μπορεί να ενεργοποιηθεί
ή να απενεργοποιηθεί είναι επικίνδυνο
και πρέπει να επισκευαστεί.
 
-


-

 Με τον τρόπο αυτό δεν είναι
δυνατή η αθέλητη ενεργοποίηση του
ηλεκτρικού εργαλείου.
 

-


-
Τα ηλεκτρικά εργαλεία είναι επι-
κίνδυνα, όταν χρησιμοποιούνται από
άτομα χωρίς πείρα.
 
-

19
GR CY

-




-


Πολλά ατυχήματα οφείλονται σε ηλε-
κτρικά εργαλεία που δεν έχουν συντη-
ρηθεί σωστά.
 -
Τα
προσεγμένα κοπτικά εξαρτήματα με ακο-
νισμένες λάμες δεν μπλοκάρουν εύκολα
και κινούνται καλύτερα.
 





Η χρήση του ηλεκτρικού εργα-
λείου για άλλες εργασίες εκτός αυτών
για τις οποίες προορίζεται, μπορεί να
προκαλέσει επικίνδυνες περιστάσεις.
 -

Οι ολισθη-
ρές λαβές και επιφάνειες λαβών δεν
επιτρέπουν έναν ασφαλή χειρισμό και
έλεγχο του ηλεκτρικού εργαλείου σε
απρόβλεπτες καταστάσεις.
 
 

-
-
 Έτσι εξασφαλίζεται η ασφάλεια
του ηλεκτρικού σας εργαλείου.
 

 -


-
 Η επαφή με έναν αγω-
γό υπό τάση μπορεί να θέσει υπό τάση
και τα μεταλλικά τμήματα της συσκευής
και να προκαλέσει ηλεκτροπληξία.
 -

-

Η
επαφή της βίδας με έναν αγωγό υπό
τάση μπορεί να θέσει υπό τάση και τα
μεταλλικά τμήματα της συσκευής και
να προκαλέσει ηλεκτροπληξία.
 

-
-


Aκόμη και σε περίπτωση σωστής και κα-
νονικής χρήσης αυτού του ηλεκτρικού ερ-
γαλείου, υφίστανται πάντα υπόλειπόμενοι
κίνδυνοι. Oι ακόλουθοι κίνδυνοι μπορούν
να παρουσιαστούν ανάλογα με το είδος
κατασκευής και το μο ντέλο αυτού του
ηλεκτρικού εργαλείου:
α) Τέμνοντα τραύματα
β) Bλάβες της ακοής, εάν δεν χρησιμο-
ποιθεί κατάλληλη ηχοπροστασίας.
γ) Βλάβες της υγείας που προκαλούνται
από δονήσεις χεριού-βραχίονα, εάν η
συσκευή χρησιμοποιηθεί για μεγαλύ-
τερο χρονικό διάστημα ή δεν τηρείται
και δεν συντηρείται σωστά.

20
GR CY
Προσοχή! Αυτό το ηλεκτρικό εργα-
λείο δημιουργεί κατά τη λειτουργία
ένα ηλεκτρομαγνητικό πεδίο. Αυτό
το πεδίο δεν αποκλείεται υπό ορι-
σμένες συνθήκες να εηρεάσει τη
λειτουργία, ενεργητικά ή παθηιτκά
ιατρικά εμφυτεύματα. Προς αποφυγή
του κινδύνου σοβαρών ή και θανα-
τηφόρων τραυματισμών, συνιστούμε
σε άτομα με ιατρικά εμφυτεύματα να
συμβουλευθούν τον γιατρό τους και
τον κατασκευαστή του ιατρικού εμφυ-
τεύματος, πριν χειριστούν τη μηχανή.
Χειρισμός
Έλεγχος της κατάστασης φόρ-
τισης της μπαταρίας
Η ένδειξη της φόρτισης (4) δείχνει την
κατάσταση φόρτισης της μπαταρίας (7).
Η κατάσταση της μπαταρίας προβάλλεται
με το ανάλογο LED, όταν η συσκευή είναι
σε λειτουργία.
Για το λόγο αυτό κρατήστε πατημένο τον
διακόπτη ενεργοποίησης ( 9).
 => Μπαταρία
πλήρως φορτισμένη
 => Μπαταρία
φορτισμένη περ. κατά το ήμισυ
 => Η μπαταρία χρειάζεται
φόρτιση
Επιλογή ταχύτητας
Σύρετε το διακόπτη επιλογής ταχυτήτων
(5) στη θέση 1 ή 2 για χαμηλή ή υψηλή
προεπιλογή στροφών αντίστοιχα.
Η αλλαγή ταχύτητας επιτρέπεται
να εκτελείται μόνο σε κατάσταση
ακινησίας!
Διακόπτης κατεύθυνσης
περιστροφής
Με τον διακόπτη κατεύθυνσης περιστροφής
μπορείτε να επιλέξετε την κατεύθυνση περι-
στροφής της συσκευής (δεξιά και αριστερή
κατεύθυνση) και να ασφαλίσετε τη συσκευή
έναντι μη ηθελημένης ενεργοποίησης.
1. Περιμένετε έως ότου ακινητο-
ποιηθεί η συσκευή.
2.  Πατήστε
τον διακόπτη κατεύθυνσης περι-
στροφής (6) δεξιά.
3. 
Πατήστε τον διακόπτη κα-
τεύθυνσης περιστροφής (6) αρι-
στερά.
4. 
Θέστε τον διακόπτη κα-
τεύθυνσης περιστροφής
στην μεσαία θέση.
Ο διακόπτης κατεύθυνσης περι-
στροφής επιτρέπεται να χρησιμο-
ποιείται μόνο σε κατάσταση ακινη-
σίας.
Ρύθμιση ροπής στρέψης
Περιστρέφοντας το δακτύλιο ρύθμισης της
ροπής στρέψης (3) μπορείτε να προρυθμί-
σετε τη μέγιστη ροπή στρέψης. Υπάρχουν
19+1 βαθμίδες ροπής στρέψης.
1. Επιλέξτε την επιθυμητή ροπή στρέ-
ψης μέσω περιστροφής στον δακτύλιο
ρύθμισης (3):
Βαθμίδα 1 --> χαμηλότερη ροπή στρέ-
ψης,
Βαθμίδα --> υψηλότερη ροπή στρέ-
ψης.
  Βαθμίδα 1 - 19
  Βαθμίδα .
