Phonocar 09302 User manual

IT
EN
ALLARME UNIVERSALE
per MOTO e SCOOTER
MANUALE ISTRUZIONI pag. 2
UNIVERSAL ALARM for
MOTORBIKES and SCOOTERS
INSTRUCTIONS MANUAL pag.12
09302
IMPROVE YOUR SAFETY

IT 09302
ALLARME UNIVERSALE per MOTO e SCOOTER
Sistema di allarme per moto e scooter con sirena e due radiocomandi già abbinati, programmabili
per il riconoscimento utente.
Se lo SHOCK SENSOR rileva, ad allarme inserito, urti subiti dal veicolo attiva la sirena, gli indicatori
di direzione e il blocco motore.
Funzioni attive: Allarme, Allarme panico/Localizzazione del veicolo, Antisabotaggio, Antitraino, Doppio
blocco motore.
Funzioni programmabili: Riconoscimento utente, Allarme antirapina, Allarme indicatori di direzione,
Ingresso allarme esterno.
AUnità centrale con sirena autoalimentata
B2 radiocomandi/transponder
CIndicatore LED
DCablaggio universale
1Tasto INSERIMENTO
premere una volta per attivare l'allarme
2Tasto DISINSERIMENTO
premere per disattivare l'allarme
3Tasto MUTE
premere per attivare l'allarme in modalità "silenziosa"
4Tasto LOCALIZZAZIONE/ALLARME PANICO
premere per attivare la sirena e l'illuminazione
degli indicatori di direzione per 25 secondi
5LED
Funzioni radiocomando:

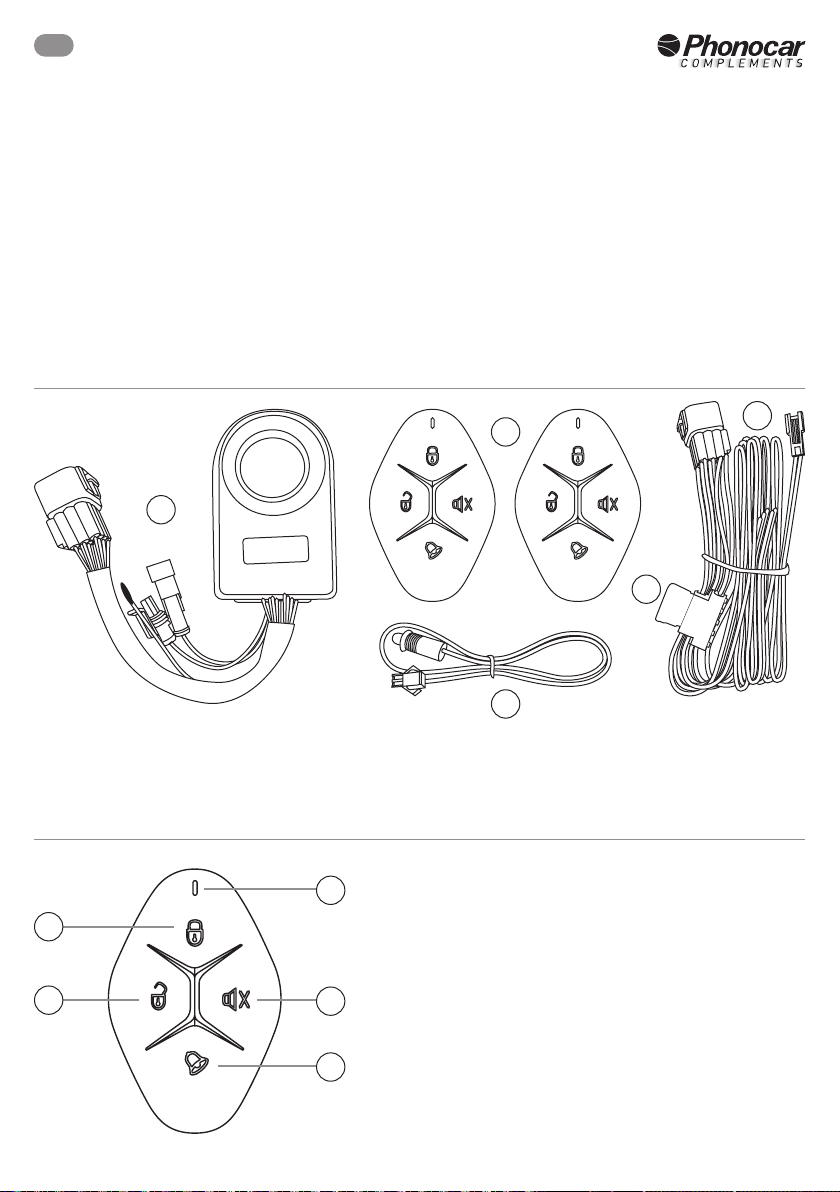

Contenuto della confezione:
2
1
3
4
5
A
B
C
D
2

3
IT
09302
L'installazione deve essere eseguita da personale qualificato.
Installazione:

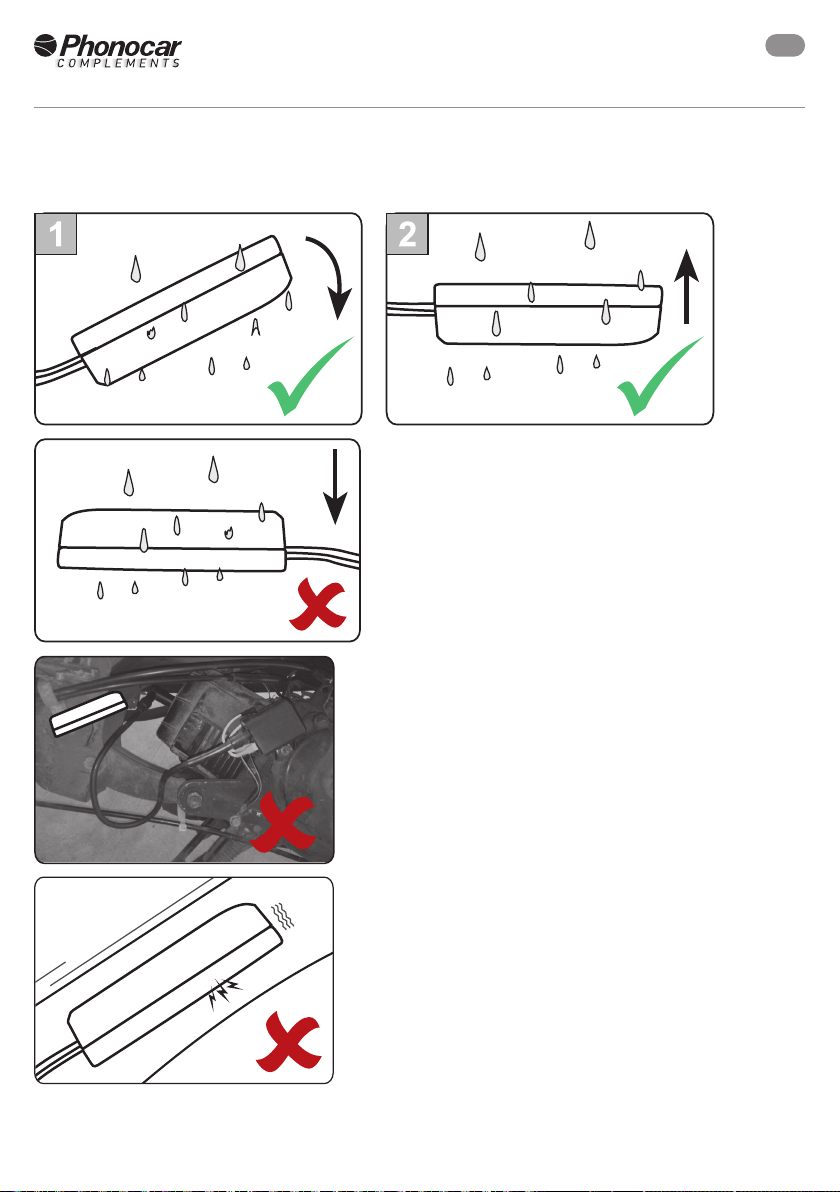

Installare l'unità centrale Arivolta verso l'alto come in figura 1 e 2
NON INSTALLARE L'UNITÀ CENTRALE IN PROSSIMITÀ
DI FONTI DI CALORE O DI CENTRALINE DI ACCENSIONE
PER EVITARE DI COMPROMETTERE IL CORRETTO
FUNZIONAMENTO DELL'ALLARME
NON INSTALLARE L'UNITÀ CENTRALE IN UNO SPAZIO
LIMITATO PER NON COMPROMETTERE IL CORRETTO
FUNZIONAMENTO DELLA SIRENA

4
IT 09302
Antenna
Blu
COLLEGARE
Batteria
di backup
}
Nero
Bianco/Verde
Bianco/Verde
Bianco/Rosso
Verde
Verde
Giallo
Giallo
Arancione
Blu
Marrone
Rosso
FUSIBILE
10A

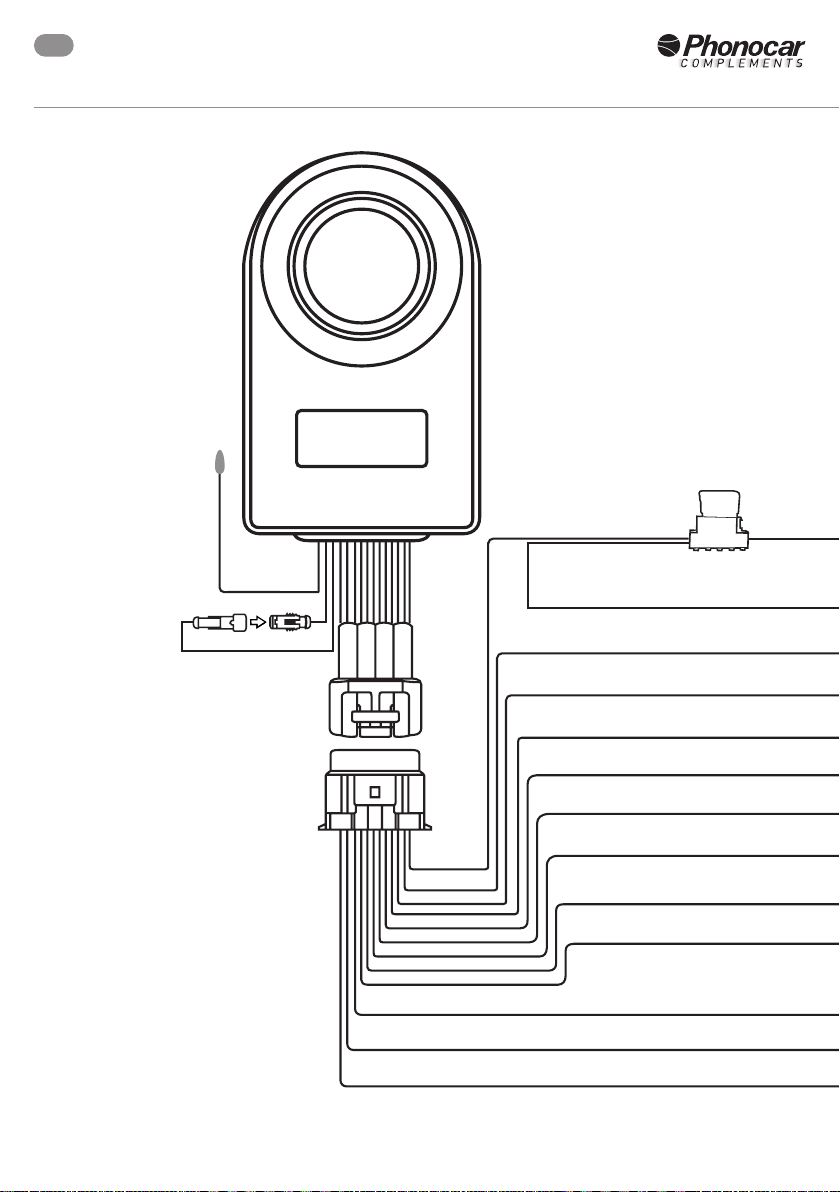

SCHEMA ELETTRICO
Fissare l'unità centrale con l'apposito
biadesivo a superfici che permettano
la corretta aderenza e assicurarsi che la
lunghezza dei cavi sia idonea.
Eseguire un test dopo l'installazione del
prodotto.
Tenere il presente manuale a portata di mano
per poterlo consultare in caso di necessità.

5
IT
09302
}
}
Positivo (+12V)
Indicatore LED
Marrone
Bianco
Uscita allarme
Negativo
Blocco motore
Blocco motore
Positivo sotto chiave
Ingresso allarme esterno
Indicatori
di direzione
blocco
motore
BOBINA
CENTRALINA
MOTORE
INTERRUTTORE
MOTORE CHIAVE
AVVIAMENTO
BATTERIA
12V

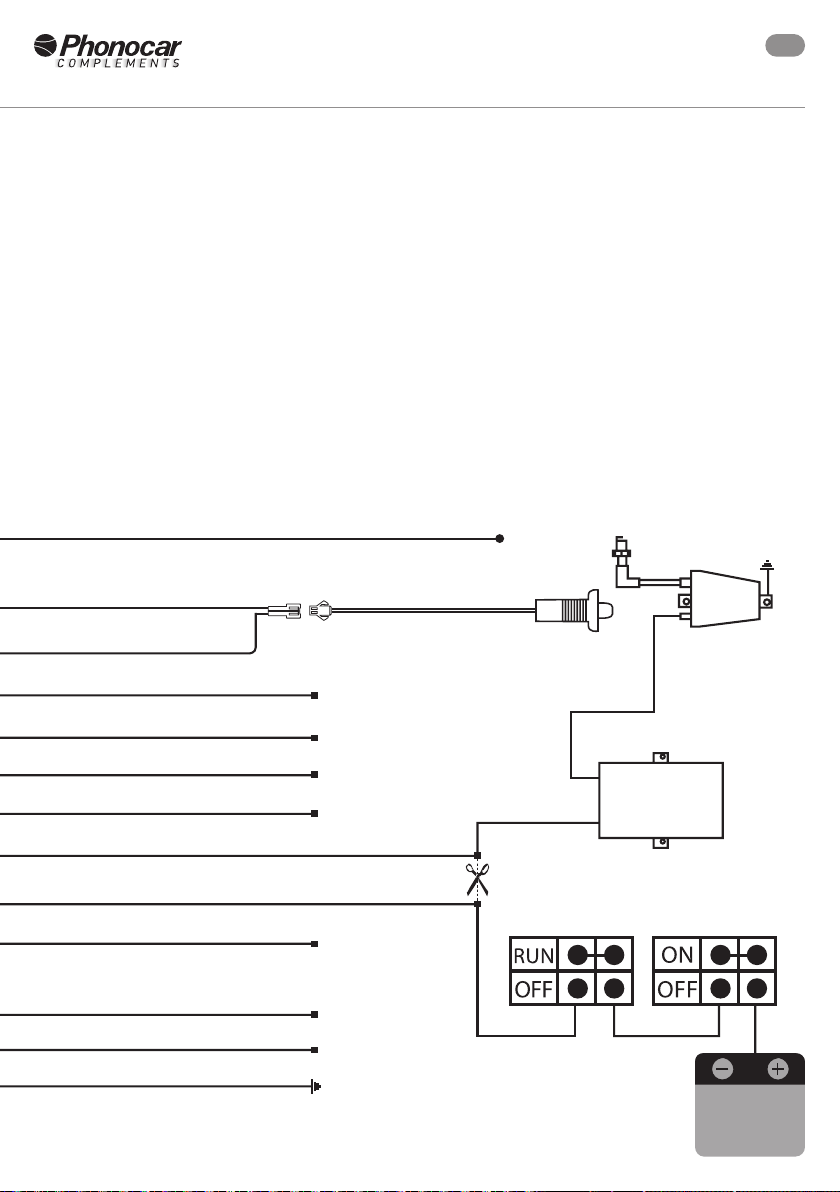

SCHEMA ELETTRICO
CARATTERISTICHE TECNICHE
Tensione nominale: 12v
Tensione operativa: DC 9~16V
Temperatura di conservazione: -40°C~85°C
Frequenza operativa: 433,92 MHz±150KHz
Potenza acustica sirena: 105-120dB
Corrente stand-by(SLEEP) : ≤6,8uA
Corrente di lavoro ECU: ≤5mA
Frequenza operativa radiocomando: 433,92 MHz±150KHz
Range radiocomando: 15 metri
Modalità operativa radiocomando: ASK(codice
variabile)
Grado di impermeabilità: IPX5
Temperatura di funzionamento : -20°C~65°C
Tensione operativa batteria RC: 2,1V~3,2 V
Capacità della batteria backup: 200mAh
