Pronomic PDI-10 User manual
Pronomic PDI-10 DI-Box passive Article no.: 00034464
Features
With PDI-10 direct-injection-box, you can directly take a sound signal from a
highly resistant, unbalanced cable, e.g. between guitar and amplifier, and send it
directly to the mixer input. It converts unbalanced instrument-inputs into balanced
600-Ohms-mixer-inputs. Ground-lift switch to avoid noise loops. Input level can be
adjusted by using attenuation switch ATT (0dB/20dB/40dB)
Precautions
1) Read these instructions before operating the unit.
2) Please heed all safety warnings and keep these instructions for future
reference. Follow all instructions.
3) Do not use this device near water or moisture.
4) Clean only with dry cloth.
5) Do not install near any heat sources such as radiators, heat registers,
stoves, or other apparatus that produce heat.
6) Only use attachments/accessories specified by the manufacturer.
7) Do not open the device
8) For best results use only high quality audio cables and connectors
9) Refer all servicing to qualified service personnel. Servicing is required
when the device has been damaged in any way, such as liquid has been
spilled or objects have fallen into the device, the DI-Box has been exposed
to rain or moisture, does not operate normally, or has been dropped.
Specifications
Pronomic PD!-10: DI-Box passive
Frequency Range: 15Hz … 30kHz
Input Impedance: 50kΩ
Output Impedance: 600Ωbalanced output
Connectors: 6.35mm Input jack, 6.35mm output jack (para through),
XLR male balanced input/output jack
Ground lift: ground lift ON/OFF
Input level adapt: 0dB – 20dB – 40dB
Dimensions: 76 (W) x 130 (L) x 38/45 (H) mm
Weight: 650 g

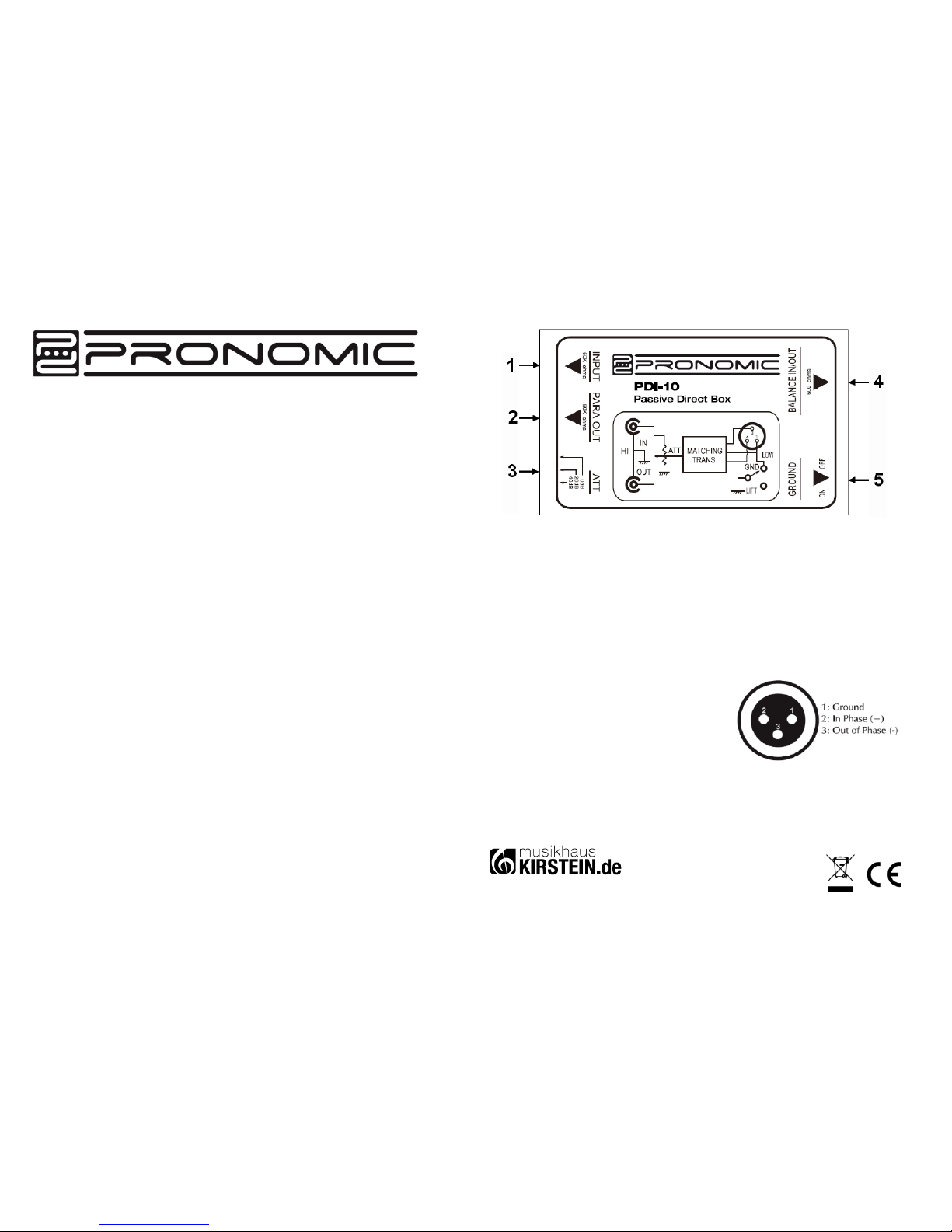

1. INPUT jack
6.35mm input jack to connect musical instruments (guitar, bass, keyboard) or
microphones.
2. OUTPUT jack
Connect this jack to your amplifier or some other electric or electronic musical
instrument, or another effects unit.
3. Input level switch ATT (attenuation)
Adapt input sensitivity. For high level signals e.g. keyboard output use 20dB or
40dB attenuation, low level input signals use 0dB.
4. XLR OUTPUT jack
600Ωbalanced output to connect to mixer or
Amplifier input.
5. Ground Lift switch
If there is noise (due to ground loops) use this
switch and set off ground connection.
Musikhaus Kirstein GmbH
Bernbeurenerstr. 11 / 86956 Schongau / Germany
Phone: 0049-8861-909494-0 Telefax: 0049-8861-909494-19
Pronomic PDI-10 DI-Box passiv Artikelnummer: 00034464
Features
Mit der PDI-10 Direct-Injection-Box, können Sie das Audiosignal von einem hoch-
ohmigen unsymmetrischen Instrumentenausgang, z.B. E-Gitarre, Keyboard oder
Bass in ein symmetrisches, niederohmiges (600Ω) Signal wandeln, um es direkt in
ein Mischpult oder Verstärker (auch über längere Kabelwege) einzuspeisen. Bei
Brummproblemen (z.B. bei Masseschleifen) können Sie mit dem “Ground-Lift-
Schalter“ Abhilfe schaffen. Unterschiedliche Signalpegel können mit dem Pegel-
schalter ATT angepasst werden (0dB/20dB/40dB).
Vorsichtsmaßnahmen
1) Lesen Sie diese Anleitung vor dem Einschalten genau durch
2) Bitte befolgen Sie alle Vorsichtsmaßnahmen und heben Sie diese Anleitung auf
um gegebenenfalls darin zu einem späteren Zeitpunkt nachlesen zu können.
3) Vermeiden Sie Kontakt mit Feuchtigkeit und Wasser. Verwenden
Sie zum Reinigen nur ein trockenes, weiches Tuch
4) Vermeiden Sie die Nähe von Wärmequellen, wie Heizgeräten oder
direkte Sonneneinstrahlung.
5) Öffnen Sie das Gerät nicht und lassen Sie alle eventuellen Reparaturen
von Fachpersonal ausführen. Sollte das Gerät beschädigt sein, Wasser
eingedrungen sein oder sonstige Defekte aufweisen bringen Sie die DI-Box
zum Hersteller oder in eine Fachwerkstatt.
6) Um gute Soundergebnisse zu erzielen benutzen Sie nur qualitativ hoch-
wertige Audiokabel und Verbindungsstecker.
Technische Daten:
Pronomic PD!-10: DI-Box passiv
Frequenzbereich: 15Hz … 30kHz
Eingangsimpedanz: 50kΩ
Ausgangsimpedanz: 600Ωsymmetrisch
Anschlüsse: 6.35mm Klinke Eingang, 6.35mm Klinke Ausgang (through),
XLR symmetrisch Eingang/Ausgang
Ground lift: Ground-Lift AN/AUS
Signalanpassung: 0dB – 20dB – 40dB
Abmessungen: 76 (W) x 130 (L) x 38/45 (H) mm
Gewicht: 650 g
1. Input Klinkenbuchse (Eingang)
6.35mm Klinkenbuchse für unsymmetrisches Instrumentensignal (Gitarre, Bass,
Keyboard, Mikrofon).
2. Output Klinkenbuchse (Ausgang)
6.35mm Klinkenbuchse, das Eingangssignal wird direkt an diese Buchse
weitergereicht zum Anschluss eines Instrumentenverstärkers.
3. Wahlschalter zur Anpassung des Eingangspegels
Signale mit hohem Pegel (z.B. Keyboard-Ausgang) können um 20dB oder 40dB
abgesenkt werden.
4. XLR Ausgang (symmetrisch)
Gewandeltes, niederohmiges Ausgangssignal zum
Anschluss an einen Mixer- oder Verstärkereingang.
5. Ground-Lift Schalter
Mit diesem Schalter kann die Masseverbindung des
XLR-Signals getrennt werden um Brummschleifen
zu vermeiden.
Musikhaus Kirstein GmbH
Bernbeurenerstr. 11 / 86956 Schongau / Germany
Telefon: 0049-8861-909494-0 Telefax: 0049-8861-909494-19
