Seagull Light
LED Table Lamp (BD10 _D)
User Guide

English 1
Introduction
Thank you for purchasing the Seagull LED (Light-Emitting Diode) Table Lamp. To ensure your
safety against any potential hazards and to optimize your lighting experience, please read
this guide carefully prior to use, and keep it in a safe place for future reference.
Package Contents
Check the packaging for the following items. If any is missing or damaged, please contact
the place of purchase immediately.
For Your Safety
This lamp has been tested and certified under strict regulations and standards for illuminating
devices. To ensure your safety, please pay attention to the warnings and cautions below,
and follow the instructions in this guide when using the lamp.
• To prevent electric shock, do not disassemble the lamp for any reasons.
• Do not attempt to modify the lamp. Doing so may cause the lamp to malfunction or result
in irrecoverable damages.
• Do not replace the light source of the lamp by yourself. Contact your place of purchase if
the light source needs replacement.
• Use only the supplied power adapter (WA-24E 12FU), and connect only to a suitable outlet
power (100-240V AC/50-60 Hz). Otherwise the lamp will fail to work normally or result in a
fire.
• Be aware of the total loading when using extension cords or multiple outlet power boards.
• Do not hang any objects on the lamp, or use the lamp for other purposes. Place the lamp
only on a flat and stable surface. Otherwise the lamp may topple over and result in
damages.

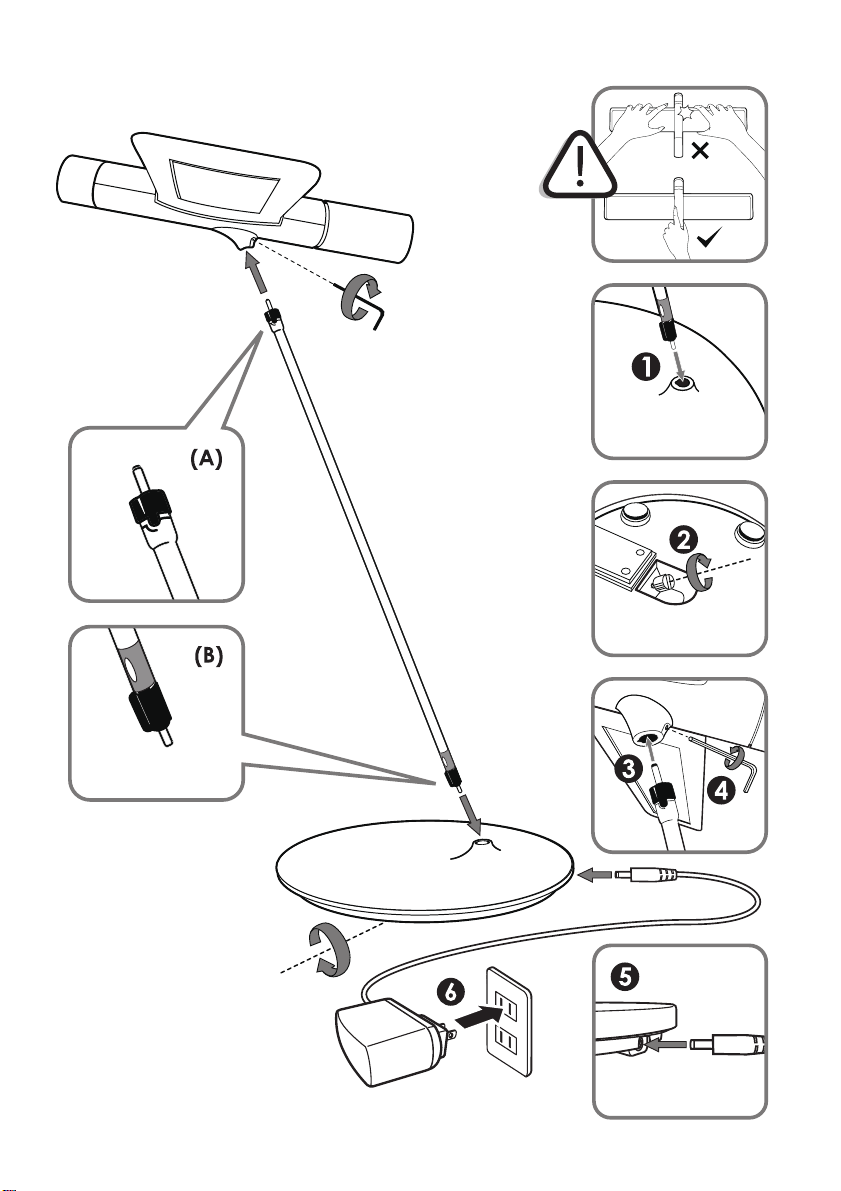

Installation
Insert one end of the lamp pole ((B), the end with
yellow insulation tape) all the way into the lamp pole
installation hole on the lamp base. Make sure that the
pole is inserted at an angle, and the insulation tape
on the lamp pole is not seen after it is inserted.
Secure the lamp pole on the lamp base by turning
the thumb screw on the bottom side of the lamp
base clockwise using a screwdriver or coin. Do not
over-tighten the screw.
• Seagull lamp body x 1 • Hex L-Key x 1 • User guide x 1
• Lamp base x 1 • Power adapter x 1
• Lamp pole x 1 • Quick start guide x 1
In case of the following situations, unplug the lamp from the power outlet
immediately and contact the place of purchase for inspection or repair:
• When the outer casing of the lamp is broken
• When there are strange odors coming from the lamp
• When the lamp flickers
• When the insulation of the lamp's wiring is damaged or frayed, and the
metal strings inside can be seen
• When unknown chemical liquids are spilled on the lamp
• Do not use the lamp in a humid environment (like in a bathroom or outdoors).
Otherwise the components inside may short-circuit and result in accidents.
• This lamp is designed for indoor use only. Do not use it outdoors.
• Never disassemble the lamp or remove any components from it, as doing so
may result in accidents and will void the product warranty.
WARNING
CAUTION
When installing the lamp, hold the fuselage of the lamp body. Do not just grab the
wings of the lamp.
1
2

English2
Insert the other end of the lamp pole ((A), the end
without insulation tape) all the way into the lamp pole
installation hole on the lamp body. Make sure that
the pole is inserted at an angle.
Secure the lamp body on the lamp pole by tightening
the grub screw using the supplied hex L-key. Save the
hex L-key for future use in case you need to transport
the lamp.
Connect the power plug to the power socket on the
base of the lamp.
Plug the power adapter into a wall power outlet.
Using the Lamp
Turning the Lamp On/Off and Adjusting Light Intensity
Adjusting Lamp Wing Angle
Maintenance and Troubleshooting
Cleaning the Lamp
Turn off the lamp first, and unplug the lamp from the power outlet. Wipe any smears or dusts
off the lamp's outer casing using a soft, lint-free cloth lightly moistened with a mild detergent
solvent. Do not use alcohol or any other chemical solvents like kerosene, naphtha and so on,
as the lamp's casing may become damaged.
Cleaning the Wiring
• Turn off the lamp first, and unplug the lamp from the power outlet. Wipe the lamp's wiring
clean using a soft, lint-free cloth lightly moistened with a mild detergent solvent. Never use
a wet cloth, as it may cause an electric shock.
• Do not rinse the lamp or any of its components directly with water.
Troubleshooting
If you encounter problems when using the lamp, check the following:
• Are there loose connections between the power socket and the mains power outlet?
• Has the lamp pole been correctly and firmly inserted into the lamp base and lamp body?
• Has the brightness adjustment knob been turned to the ON position?
If the problem persists, please contact your place of purchase for help.
3
4
5
6
Turn the brightness adjustment knob clockwise
(facing the knob) to turn on the lamp and
increase the brightness.
To decrease the brightness and turn off the lamp,
turn the brightness adjustment knob counter-
clockwise.
Turn the wing angle adjustment knob to adjust
the lamp wings to a desired angle. The adjustable
range is between +30 to -20 degrees.
ON/Brighter OFF/Dimmer

English 3
Specifications
www.QisDesign.com
Model BD10 _D
DC power input 12V, 2A
Power consumption 14W
Operating temperature 0C-40C
Dimensions (the lamp only, width x depth x height) • 575 x 230 x 630mm (lamp wings at +30 )
• 575 x 230 x 480mm (lamp wings at -20 )

Deutsch1
Einführung
Danke, dass Sie sich für die Leuchtdiodenlampe Seagull entschieden haben. Um die
mögliche Unfälle zu vermeiden und um die Lampe optimal nutzen zu können, sollten Sie sich
diese Anleitung sorgfältig durchlesen, bevor Sie die Lampe benutzen. Bewahren Sie die
Anleitung zum späteren Nachlesen auf.
Packungsinhalt
Prüfen Sie, ob die folgenden Teile in der Packung enthalten sind. Sollten Teile fehlen oder
beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Lampe
erworben haben.
Zu Ihrer Sicherheit
Diese Lampe wurde entsprechend strenger Vorschriften und Standards für Leuchtgeräte
geprüft und zertifiziert. Zu Ihrer eigenen Sicherheit sollten Sie bei der Verwendung der Lampe
unbedingt die folgenden Warnungen und Sicherheitshinweise beachten.
• Nehmen Sie die Lampe nicht auseinander, da Stromschlaggefahr besteht.
• Nehmen Sie keine Änderungen an der Lampe vor. Anderenfalls können Fehlfunktionen oder
irreparable Schäden an der Lampe verursacht werden.
• Wechseln Sie nicht selbst die Lichtquelle der Lampe aus. Muss die Lichtquelle ausgewechselt
werden, wenden Sie sich an den Händler, bei dem Sie die Lampe erworben haben.
• Verwenden Sie nur den Mitgelieferten Netzadapter (WA-24E 12FU), und schließen Sie dieses
nur an eine geeignete Netzsteckdose an (100-240 V AC/ 50-60 Hz). Anderenfalls funktioniert
die Lampe nicht normal, und es besteht Brandgefahr.
• Achten Sie bei der Verwendung von Verlängerungskabeln und Steckerleisten darauf, dass
die zulässige Gesamtlast nicht überschritten wird.
• Hängen Sie keine Gegenstände an die Lampe, und verwenden Sie die Lampe nur zum
vorgesehenen Zweck. Stellen Sie die Lampe immer nur auf ebene, stabile Flächen.
Anderenfalls kann die Lampe umkippen und beschädigt werden.
Aufstellen der Lampe
Setzen Sie ein Ende des Lampenständers ((B), das
Ende mit dem gelben Isolationsband) vollständig in
das dafür vorgesehene Loch im Lampenfuß ein.
Stellen Sie sicher, dass der Lampenständer im rechten
Winkel zum Fuß steht und dass das Isolationsband am
Lampenständer nach dem Einsetzen nicht mehr zu
sehen ist.
Sichern Sie den Lampenständer mit der
Fingerschraube, die sich an der Unterseite des
Lampenfußes befindet. Verwenden Sie dazu einen Schraubendreher oder eine Münze. Die
Schraube darf dabei nicht überzogen werden.
• Seagull-Lampenkörper x 1 • Sechskantschlüssel x 1 • Benutzeranleitung x 1
• Lampenfuß x 1 • Netzadapter x 1
• Lampenständer x 1 • Kurzanleitung x 1
Sollte eine der folgenden Situationen auftreten, trennen Sie die Lampe sofort
vom Stromnetz, und wenden Sie sich für eine Durchsicht oder Reparatur an den
Händler, bei dem Sie die Lampe erworben haben.
• Wenn das Gehäuse der Lampe zerbrochen ist
• Wenn ungewöhnliche Gerüche aus der Lampe entweichen
• Wenn die Lampe flimmert
• Wenn die Isolation des Lampenkabels beschädigt ist und die Metalldrähte im
Innern sichtbar sind
• Wenn unbekannte Chemikalien auf die Lampe gespritzt sind
• Verwenden Sie die Lampe nicht in feuchten Umgebungen (z. B. in
Badezimmern oder im Freien). Anderenfalls können die Bauteile im Innern kurz
geschlossen werden, und es besteht Unfallgefahr.
• Diese Lampe ist nur für die Nutzung in Räumen vorgesehen. Verwenden Sie
sie nicht im Freien.
• Nehmen Sie die Lampe niemals auseinander, und entfernen Sie keine Bauteile,
da Sie sich dabei verletzen können und Sie die Garantieansprüche verlieren.
WARNUNG
ACHTUNG
Halten Sie die Lampe beim Aufstellen am Ständer fest. Fassen Sie sie nicht nur an den
Flügeln an.
1
2

Deutsch 2
Setzen Sie das andere Ende des Lampenständers ((A),
das Ende ohne Isolationsband) vollständig in das
dafür vorgesehene Loch im Lampenkörper ein. Der
Lampenständer muss genau im rechten Winkel
stehen.
Sichern Sie den Lampenkörper mit der
Madenschraube am Lampenständer. Verwenden Sie
dazu den mitgelieferten Sechskantschlüssel.
Bewahren Sie den Sechskantschlüssel auf, falls Sie die
Lampe zum Transportieren einmal auseinander nehmen müssen.
Schließen Sie den Stromstecker an den Netzanschluss am Fuß der Lampe an.
Schließen Sie den Netzadapter an eine Netzsteckdose an.
Benutzen der Lampe
Ein-/Ausschalten der Lampe und Einstellen der Lichtstärke
Einstellen des Lampenflügelwinkels
Pflege und Fehlerbehebung
Reinigen der Lampe
Schalten Sie die Lampe aus, und trennen Sie die Lampe vom Stromnetz. Wischen Sie Staub
und andere Verschmutzungen am Lampengehäuse mit einem weichen, fusselfreien und
leicht mit einem milden Reinigungsmittel befeuchteten Tuch ab. Verwenden Sie keinen
Alkohol oder andere chemische Lösungsmittel wie Kerosin, Rohbenzin u. ä., da das Gehäuse
der Lampe dadurch beschädigt werden kann.
Reinigen des Kabels
• Schalten Sie die Lampe aus, und trennen Sie die Lampe vom Stromnetz. Wischen Sie die
Kabel der Lampe mit einem weichen, fusselfreien und leicht mit einem milden
Reinigungsmittel befeuchteten Tuch ab. Verwenden Sie kein angefeuchtetes Tuch, da
Stromschlaggefahr besteht.
• Spülen Sie die Lampe oder ihre Bauteile nicht direkt mit Wasser ab.
Fehlerbehebung
Wenn die Lampe nicht leuchten sollte, prüfen Sie Folgendes:
• Sind alle Kabelverbindungen zwischen dem Netzanschluss und der Netzsteckdose in
Ordnung?
• Wurde der Lampenständer richtig und fest im Lampenfuß und im Lampenkörper befestigt?
• Wurde der Helligkeitsregler in die Position EIN gedreht?
Wenn das Problem weiterhin bestehen bleibt, wenden Sie sich an den Händler, bei dem Sie
die Lampe erworben haben.
3
4
5
6
Drehen Sie den Helligkeitsregler im Uhrzeigersinn,
um die Lampe einzuschalten und die Helligkeit zu
erhöhen.
Drehen Sie den Helligkeitsregler entgegen dem
Uhrzeigersinn, um die Lampe auszuschalten und
die Helligkeit zu verringern.
Drehen Sie den Flügeleinstellknopf, um die
Lampenflügel auf den gewünschten Winkel
einzustellen. Er kann auf einen Winkel zwischen
+30° und -20° eingestellt werden.
EIN/Heller AUS/Dunkler

Deutsch3
Spezifikationen
www.QisDesign.com
Modell BD10 _D
DC-Leistungsaufnahme 12V, 2A
Stromverbrauch 14W
Temperatur bei Betrieb 0C-40C
Abmessungen (nur Lampe, B x T x H) • 575 x 230 x 630mm (Lampenflügel bei +30 )
• 575 x 230 x 480mm (Lampenflügel bei -20 )

Français 1
Introduction
Merci pour votre achat de la lampe de table LED (Light-Emitting Diode) Seagull. Afin d'assurer
votre sécurité contre tout danger potentiel et pour optimiser votre confort d'éclairage,
veuillez lire attentivement ce guide avant l'utilisation, et conservez-le dans un endroit sûr pour
pouvoir le consulter ultérieurement.
Contenu de l'emballage
Vérifiez que les éléments suivants sont dans l'emballage. Si l'un des éléments est manquant ou
endommagé, veuillez contacter immédiatement l'endroit où vous avez effectué votre achat.
Pour votre sécurité
Cette lampe a été testée et certifiée conformément à des règlementations et standards
stricts pour les appareils d'éclairage. Pour votre sécurité, veuillez tenir compte des
avertissements et des mises en garde ci-dessous, et suivez les instructions contenues dans ce
guide lors de l'utilisation de la lampe.
• Pour éviter les risques d'électrocution, ne démontez la lampe sous aucun prétexte.
• N'essayez pas de modifier la lampe. Cela pourrait engendrer un dysfonctionnement de la
lampe ou provoquer des dommages irréparables.
• Ne remplacez pas vous-même la source lumineuse de la lampe. Contactez votre vendeur si
la source lumineuse doit être remplacée.
• Utilisez exclusivement l'adaptateur d'alimentation (WA-24E 12FU) fourni et connectez-le
uniquement à une prise de courant adaptée (100-240V AC/50-60 Hz). Autrement la lampe
risque de ne pas fonctionner normalement ou de provoquer un incendie.
• Faites attention à la puissance totale lorsque vous utilisez des rallonges ou des prise
multiples.
• Ne suspendez aucun objet à la lampe, et n'utilisez pas la lampe à d'autres fins. Placez la
lampe uniquement sur une surface plane et stable. Autrement la lampe pourrait basculer et
provoquer des dommages.
Installation
Insérez une extrémité du mât de lampe ((B), l'extrémité
comportant le ruban isolant jaune) entièrement dans
le trou d'installation du mât de lampe sur la base de la
lampe. Assurez-vous que le mât est inséré en faisant un
angle, et que le ruban isolant sur le mât de lampe ne
se voit pas une fois inséré.
Fixez le mât de lampe sur la base de la lampe en
tournant la vis à main située sous la base de la lampe,
dans le sens horaire à l'aide d'un tournevis ou d'une
pièce de monnaie. Ne serrez pas la vis trop fort.
• Corps de lampe Seagull x 1 • Clé en L Hex x 1 • Guide de l'utilisateur x 1
• Base de lampe x 1 • Cordon d'alimentation x 1
• Pied de lampe x 1 • Guide de mise en route rapide x 1
Dans les situations suivantes, débranchez immédiatement la lampe de la prise
de courant et contactez votre vendeur pour la faire vérifier ou réparer:
• Quand le corps externe de la lampe est cassé
• Quand des odeurs suspectes émanent de la lampe
• Quand la lampe clignote
• Quand l'isolation des fils de la lampe est endommagée ou effilochée, et que
les fils métalliques à l'intérieur sont visibles
• Quand des liquides chimiques inconnus sont renversés sur la lampe
• Ne pas utiliser la lampe dans un lieu humide (comme dans une salle de bain
ou à l'extérieur). Autrement les composants se trouvant à l'intérieur risquent de
se court-circuiter et provoquer des accidents.
• Cette lampe est conçue uniquement pour des applications d'intérieur. Ne
pas l'utiliser en extérieur.
• Ne démontez jamais la lampe et ne retirez jamais l'un de ses composants, car
cela pourrait entraîner des accidents et annulerait la garantie du produit.
AVERTISSEMENT
ATTENTION
Lors de l'installation de la lampe, tenez le fuselage du corps de lampe. Ne saisissez
pas seulement les ailes de la lampe.
1
2

Français2
Insérez l'autre extrémité du mât de lampe ((A),
l'extrémité sans ruban isolant jaune) entièrement dans
le trou d'installation du mât de lampe sur le corps de
la lampe. Assurez-vous que le mât est inséré en
formant un angle.
Fixez le corps de la lampe sur le mât de la lampe en
serrant la vis sans tête à l'aide d'une clé en L hex.
Conservez la clé en L hex pour pouvoir l'utiliser
ultérieurement dans le cas où vous en auriez besoin
pour transporter la lampe.
Branchez la fiche d'alimentation à la prise de courant sur la base de la lampe.
Branchez l'adaptateur d'alimentation à une prise murale.
Utilisation de la lampe
Allumer/Eteindre la lampe et régler l'intensité de la lumière
Réglage de l'angle d'aile de la lampe
Entretien et dépannage
Nettoyer la lampe
Eteignez d'abord la lampe, et débranchez la lampe de la prise de courant. Essuyez toutes les
taches ou poussières se trouvant sur l'enveloppe extérieure de la lampe à l'aide d'un chiffon
doux non pelucheux légèrement humidifié avec un détergent doux. Ne pas utiliser d'alcool ni
de solvants chimiques comme du kérosène, naphte ou équivalents, car le corps de la lampe
risquerait d'être endommagé.
Nettoyage des fils
• Eteignez d'abord la lampe, et débranchez la lampe de la prise de courant. Nettoyez les fils
de la lampe en les essuyant avec un chiffon doux, non pelucheux légèrement humidifié
avec un détergent doux. N'utilisez jamais de chiffon humide, car cela pourrait entraîner une
électrocution.
• Ne pas rincer la lampe ni aucun de ses composants directement à l'eau.
Dépannage
Si vous rencontrez des problèmes lors de l'utilisation de la lampe, vérifiez ce qui suit:
• Y a-t-il des connexions desserrées entre la prise de courant et la prise de courant secteur?
• Le mât de la lampe a-t-il été correctement et fermement inséré dans la base de la lampe et
le corps de lampe?
• La molette de réglage de la luminosité a-t-elle été placée sur la position ON?
Si le problème persiste, veuillez contacter le magasin où vous avez effectué votre achat.
3
4
5
6
Tourner le bouton de réglage de la luminosité
dans le sens horaire (face à la molette) pour
allumer la lampe et augmenter la luminosité.
Pour diminuer la luminosité et éteindre la lampe,
tournez le bouton de réglage de la luminosité
dans le sens antihoraire.
Tournez le bouton de réglage d'angle de l'aile
pour régler les ailes de la lampe à l'angle
souhaité. La plage de réglage est comprise entre
+30 et -20 degrés.
ON/
Plus lumineux OFF/Moins lumineux

Français 3
Spécifications
www.QisDesign.com
Modèle BD10 _D
Entrée d'alimentation CC 12V, 2A
Consommation d'énergie 14W
Température de fonctionnement 0C-40C
Dimensions (la lampe seule, largeur x profondeur x
hauteur)
• 575 x 230 x 630mm (ailes de la lampe à +30 )
• 575 x 230 x 480mm (ailes de la lampe à -20 )

Italiano1
Introduzione
Grazie per aver acquistato la lampada da tavolo a LED (Light-Emitting Diode) Seagull. Per
utilizzare il prodotto in massima sicurezza evitando ogni possibile pericolo, nonché per
sfruttare al meglio le sue funzionalità di illuminazione, leggere attentamente questa guida
prima di utilizzare la lampada e conservarla in un luogo sicuro per riferimento futuro.
Contenuto della confezione
Verificare che nella confezione siano presenti gli elementi elencati di seguito. Se uno di essi
dovesse mancare o essere danneggiato, rivolgersi immediatamente al punto vendita dove si
è acquistato il prodotto.
Per la sicurezza degli utenti
La lampada è stata testata e certificata in base a normative e standard stringenti relativi ai
dispositivi per l'illuminazione. Per garantire la propria sicurezza, fare attenzione agli avvisi e alle
avvertenze di seguito riportate e seguire le istruzioni contenute in questa guida quando si
utilizza la lampada.
• Per evitare scosse elettriche, non smontare la lampada per alcun motivo.
• Non tentare di apportare modifiche alla lampada. Ciò causerebbe il suo
malfunzionamento o la danneggerebbe in modo irrecuperabile.
• Non sostituire da soli la sorgente di luce della lampada. Rivolgersi al punto vendita se
occorre sostituire la sorgente di luce.
• Utilizzare solo l'alimentatore fornito a corredo (WA-24E 12FU) e collegare quest'ultimo
unicamente a una presa di corrente di rete adatta (100-240 Vc.a./ 50-60 Hz). In caso
contrario la lampada non funzionerà correttamente o potrebbe addirittura incendiarsi.
• Prestare attenzione al carico totale quando si utilizzano cavi di prolunga o prese multiple.
• Non appoggiare alcun oggetto sulla lampada, né utilizzare la lampada per altri scopi. La
lampada va collocata solo su superfici piane e stabili. In caso contrario potrebbe cadere e
danneggiarsi.
Installazione
Inserire fino in fondo l'estremità (B) dell'asta della
lampada (quella con il nastro isolante giallo)
nell'apposito foro sulla base della lampada. Verificare
che l'asta sia inserita a una certa angolazione e che il
nastro isolante dell'asta non sia visibile dopo
l'inserimento.
Fissare l'asta della lampada sulla base utilizzando un
cacciavite o una moneta per girare in senso orario la
vite zigrinata sulla parte inferiore della base. Non
serrare troppo la vite.
• Corpo della lampada Seagull x 1 • Chiave esagonale x 1 • Guida dell'utente x 1
• Base della lampada x 1 • Alimentatore x 1
• Asta della lampada x 1 • Guida introduttiva x 1
Nelle situazioni elencate di seguito scollegare immediatamente la lampada
dalla presa di corrente e contattare il punto vendita per analizzarla e/o
ripararla:
• Quando l'involucro esterno della lampada è rotto
• Quando la lampada emana strani odori
• Quando la lampada emette degli sfarfallii
• Quando l'isolamento dei cavi della lampada sono danneggiati o usurati e si
possono vedere i fili di metallo al loro interno
• Quando sulla lampada vengono versati liquidi chimici sconosciuti
• Non utilizzare la lampada in un ambiente umido, come ad esempio una sala
da bagno o all'esterno. In caso contrario i componenti interni potrebbero
cortocircuitarsi e causare incidenti.
• La lampada è progettata unicamente per l'uso in interni. Non utilizzarla
all'esterno.
• Non smontare in alcun caso la lampada, né rimuovere alcun componente
da essa. Così facendo si potrebbero causare incidenti e la garanzia del
prodotto perderebbe validità.
AVVERTENZA
AVVISO
Quando si installa la lampada, tenerla dalla fusoliera del corpo della lampada. Non
afferrare le ali della lampada.
1
2

Italiano 2
Inserire fino in fondo l'altra estremità (A) dell'asta della
lampada (quella senza nastro isolante) nell'apposito
foro sul corpo della lampada. Assicurarsi che l'asta sia
inserita a una certa angolazione.
Fissare il corpo della lampada sull'asta utilizzando la
chiave esagonale fornita a corredo per serrare la vite
senza testa. Conservare la chiave esagonale per l'uso
futuro, nel caso in cui occorra spostare o trasportare
la lampada.
Collegare il cavo di alimentazione alla presa di alimentazione sulla base della lampada.
Collegare l'alimentatore a una presa di corrente.
Utilizzo della lampada
Accensione della lampada e regolazione dell'intensità di luce
Regolazione dell'angolazione delle ali della lampada
Manutenzione e risoluzione dei problemi
Pulizia della lampada
Come prima cosa spegnere la lampada, quindi scollegarla dalla presa di corrente. Strofinare
via eventuali macchie o povere dall'involucro esterno della lampada utilizzando un panno
morbido e privo di filaccia, leggermente inumidito in un detergente leggero e ad azione non
aggressiva. Non utilizzare alcool o altri solventi chimici, come ad esempio cherosene, nafta e
così via, dato che l'involucro della lampada ne verrebbe danneggiato.
Pulizia dei cavi
• Come prima cosa spegnere la lampada, quindi scollegarla dalla presa di corrente. Pulire i
cavi della lampada utilizzando un panno morbido e privo di filaccia, leggermente inumidita
in un detergente leggero e ad azione non aggressiva. Non utilizzare mai un panno umido
poiché c'è il rischio di una scossa elettrica.
• Non bagnare direttamente con acqua la lampada o uno dei suoi componenti.
Risoluzione dei problemi
Controllare gli aspetti descritti di seguito in caso di problemi nell'uso della lampada:
• I collegamenti tra la presa di alimentazione e la presa di corrente sono lenti o non saldi?
• L'asta della lampada è stata correttamente e saldamente inserita nella base e nel corpo
della lampada?
• La manopola di regolazione della luminosità è stata girata in posizione ACCESA?
Se il problema persiste, rivolgersi al punto vendita per assistenza.
3
4
5
6
Ruotare la manopola di regolazione della
luminosità in senso orario (rivolto verso la
manopola) per accendere la lampada e per
aumentare la luminosità.
Per ridurre la luminosità e spegnere la lampada,
girare la manopola di regolazione della luminosità
in senso antiorario.
Girare la manopola di regolazione
dell'angolazione delle ali per regolare le ali della
lampada all'inclinazione desiderata. La gamma
regolabile è compresa tra +30 e -20 gradi.
ACCESA/
più luminosa SPENTA/meno luminosa

Italiano3
Caratteristiche tecniche
www.QisDesign.com
Modello BD10 _D
Ingresso alimentazione CC 12V, 2A
Assorbimento 14W
Temperatura d'esercizio 0C-40C
Dimensioni (solo lampada, larghezza x profondità x
altezza)
• 575 x 230 x 630mm (ali della lampada a +30 )
• 575 x 230 x 480mm (ali della lampada a -20 )

繁體中文 1
產品介紹
感謝您購買 LED 海鷗燈。為確保您使用海鷗燈的安全，並充分體驗海鷗燈的 LED 燈光效果，請您務必
在使用前詳細閱讀此一說明書，並請妥善保存此說明書，做為後續使用海鷗燈及排除故障之參考。
包裝內容
請檢查產品包裝中是否含有下列物品。若有損壞或短缺，請即刻連絡原購買處。
安全注意事項
本海鷗燈已通過照明設備之安全標準檢驗。為確保您使用海鷗燈之安全性，請遵照以下的警告與注意事
項，適切地使用本產品。
• 請勿擅自拆解海鷗燈的任何零組件，以免發生觸電意外。
• 請勿任意改造海鷗燈，以免毀損海鷗燈的零組件和運作功能。
• 請勿自行更換或修理海鷗燈的光源組件。若光源組件需要更換或修理，請聯絡原購買處替您更換。
• 請使用海鷗燈的指定電源變壓器 (WA-24E 12FU)，並將之插入 100-240V AC/50-60 Hz 的電源插座，
以確保海鷗燈能正常運作。
• 使用延長線或多孔插座時，需注意不要超過其總負荷。
• 請勿將任何物體懸吊在海鷗燈的燈翼上，或將海鷗燈使用在照明以外的其它用途。請將海鷗燈放置在
平坦、堅穩的表面上使用，以免海鷗燈因無法穩固站立而傾倒損壞。
安裝
將海鷗燈支柱的一端 ( 貼有黃色絕緣膠帶的 (B) 端)插入海鷗
燈燈座上的支柱安裝孔中。請將海鷗燈支柱傾斜插入安裝孔，
並確認已將支柱完全插到底。
使用硬幣或一字螺絲起子旋緊位於海鷗燈燈座底部的螺絲，
將海鷗燈支柱固定在底座上。旋緊螺絲至適當緊度即可，勿
旋得太緊。
• 海鷗燈主體：1個• L 型六角扳手：1個• 使用說明書：1份
• 底座：1個• 電源變壓器：1個
• 支柱：1支• 快速使用指南：1份
若發生以下情況，請立即切斷電源，並向原購買處尋求協助：
• 海鷗燈的外殼破損時。
• 海鷗燈散發異常氣味時。
• 海鷗燈在啟動狀態，卻出現異常閃爍情況時。
• 海鷗燈電源線破損、或電源線內部線材裸露時。
• 海鷗燈被不明化學液體潑濺到時。
• 請勿讓海鷗燈暴露在潮濕環境中 （例如：浴室、戶外），以免造成電線短路和意
外事故。
• 海鷗燈只適用於室內，切勿放在戶外使用。
• 嚴禁拆解海鷗燈的任何零組件，否則可能造成意外，並讓產品保固失效。
警告
注意
在安裝海鷗燈時，請手持海鷗燈的本體，切勿僅抓住海鷗燈的兩個燈翼。
1
2

2繁體中文 2
將海鷗燈支柱的另一端 ( 無黃色絕緣膠帶的 (A) 端)插入海鷗
燈主體上的支柱安裝孔中。請將海鷗燈支柱傾斜插入安裝孔，
並確認已將支柱完全插到底。
使用包裝內附的 L型六角扳手旋緊位於海鷗燈主體上的內六
角螺絲，將海鷗燈支柱固定在海鷗燈主體上。請妥善保管 L
型六角扳手，以備日後使用。
將電源變壓器上的電源線接頭插入位於海鷗燈燈座上的電源
插孔。
將電源變壓器插入電源插座。
使用海鷗燈
開/關燈與調整亮度
調整燈翼角度
清潔維護與故障診斷
清潔海鷗燈本體
請先關閉海鷗燈，然後將電源變壓器從電源插座上取下。使用一塊柔軟、不掉棉絮的布沾上少許稀釋過
的中性清潔劑擦拭海鷗燈本體。切勿使用酒精或任何其它種類的化學溶劑，例如煤油、去漬油等，否則
可能會損壞海鷗燈的外殼。
清潔海鷗燈電源線
• 請先關閉海鷗燈，然後將電源變壓器從電源插座上取下。使用一塊柔軟、不掉棉絮的布沾上少許稀釋
過的中性清潔劑擦拭海鷗燈的電源線。切勿使用過濕的布擦拭，以免發生觸電意外。
• 嚴禁使用水或任何液體直接沖洗海鷗燈的本體與部件。
故障診斷
若您在使用海鷗燈時遇到故障情況，請依照下列方式排除：
• 檢查電源變壓器是否完全插入海鷗燈底座上的電源插孔與牆壁上的電源插座。
• 檢查海鷗燈的支柱是否完全插入海鷗燈主體與燈座。
• 檢查海鷗燈的亮度調整旋鈕是否已旋囀至開啟的位置。
如果採取上述方式仍然無法排除問題，請停止使用並洽詢原購買處。
3
4
5
6
面對亮度調整旋鈕，往順時針方向旋轉可開燈並增加亮
度。
若要降低亮度或關燈，請將亮度調整旋鈕往逆時針方向
旋轉。
旋轉燈翼角度調整旋鈕可調整燈翼的角度。角度的調整
範圍為 +30 至-20 度。
開燈 /調亮 關燈 /調暗

繁體中文 3
規格
www.QisDesign.com
型號 BD10 _D
DC 電源輸入 12V, 2A
總消耗功率 14W
工作溫度 0C-40C
燈具本體尺寸 (寬度 x深度 x 高度 )• 575 x 230 x 630mm ( 燈翼在 +30 位置 )
• 575 x 230 x 480mm ( 燈翼在 -20 位置 )

1简体中文
产品介绍
感谢您购买 LED 海鸥灯。为确保您使用海鸥灯的安全，并充分体验海鸥灯的 LED 灯光效果，请您务必
在使用前详细阅读此一说明书，并请妥善保存此说明书，做为后续使用海鸥灯及排除故障之参考。
包装内容
请检查产品包装中是否含有下列物品。若有损坏或短缺，请即刻连络原购买处。
安全注意事项
本海鸥灯已通过照明设备之安全标准检验。为确保您使用海鸥灯之安全性，请遵照以下的警告与注意事
项，适切地使用本产品。
• 勿擅自拆解海鸥灯的任何零组件，以免发生触电意外。
• 勿任意改造海鸥灯，以免毁损海鸥灯的零组件和运作功能。
• 勿自行更换或修理海鸥灯的光源组件。若光源组件需要更换或修理，请联络原购买处替您更换。
• 使用海鸥灯的指定电源适配器 (WA-24E 12FU)，并将之插入 100-240V AC/50-60 Hz 的电源插座，以
确保海鸥灯能正常运作。
• 使用延长线或多孔插座时，需注意不要超过其总负荷。
• 勿将任何物体悬吊在海鸥灯的灯翼上，或将海鸥灯使用在照明以外的其它用途。请将海鸥灯放置在平
坦、坚稳的表面上使用，以免海鸥灯因无法稳固站立而倾倒损坏。
安装
将海鸥灯支柱的一端 ( 贴有黄色绝缘胶带的 (B) 端)插入海鸥
灯灯座上的支柱安装孔中。请将海鸥灯支柱倾斜插入安装
孔，并确认已将支柱完全插到底。
使用硬币或一字螺丝刀旋紧位于海鸥灯灯座底部的螺丝，将
海鸥灯支柱固定在底座上。旋紧螺丝至适当紧度即可，勿旋
得太紧。
• 海鸥灯主体：1个• L型六角扳手：1个• 使用说明书：1份
• 底座：1个• 电源适配器：1个
• 支柱：1支• 快速使用指南：1份
发生以下情况，请立即切断电源，并向原购买处寻求协助：
• 海鸥灯的外壳破损时。
• 海鸥灯散发异常气味时。
• 海鸥灯在启动状态，却出现异常闪烁情况时。
• 海鸥灯电源线破损、或电源线内部线材裸露时。
• 海鸥灯被不明化学液体泼溅到时。
• 勿让海鸥灯暴露在潮湿环境中 （例如：浴室、户外），以免造成电线短路和意外
事故。
• 海鸥灯只适用于室内，切勿放在户外使用。
• 严禁拆解海鸥灯的任何零组件，否则可能造成意外，并让产品保固失效。
警告
注意
在安装海鸥灯时，请手持海鸥灯的本体，切勿仅抓住海鸥灯的两个灯翼。
1
2

简体中文 2
将海鸥灯支柱的另一端 ( 无黄色绝缘胶带的 (A) 端)插入海鸥
灯主体上的支柱安装孔中。请将海鸥灯支柱倾斜插入安装
孔，并确认已将支柱完全插到底。
使用包装内附的 L型六角扳手旋紧位于海鸥灯主体上的内六
角螺丝，将海鸥灯支柱固定在海鸥灯主体上。请妥善保管 L
型六角扳手，以备日后使用。
将电源适配器上的电源线接头插入位于海鸥灯灯座上的电源
插孔。
将电源适配器插入电源插座。
使用海鸥灯
开/关灯与调整亮度
调整灯翼角度
清洁维护与故障诊断
清洁海鸥灯本体
先关闭海鸥灯，然后将电源适配器从电源插座上取下。使用一块柔软、不掉棉絮的布沾上少许稀释过的
中性清洁剂擦拭海鸥灯本体。切勿使用酒精或任何其它种类的化学溶剂，例如煤油、挥发油等，否则可
能会损坏海鸥灯的外壳。
清洁海鸥灯电源线
• 先关闭海鸥灯，然后将电源适配器从电源插座上取下。使用一块柔软、不掉棉絮的布沾上少许稀释过
的中性清洁剂擦拭海鸥灯的电源线。切勿使用过湿的布擦拭，以免发生触电意外。
• 严禁使用水或任何液体直接冲洗海鸥灯的本体与部件。
故障诊断
您在使用海鸥灯时遇到故障情况，请依照下列方式排除：
• 检查电源适配器是否完全插入海鸥灯底座上的电源插孔与墙壁上的电源插座。
• 检查海鸥灯的支柱是否完全插入海鸥灯主体与灯座。
• 检查海鸥灯的亮度调整旋钮是否已旋啭至开启的位置。
如果采取上述方式仍然无法排除问题，请停止使用并洽询原购买处。
3
4
5
6
面对亮度调整旋钮，往顺时针方向旋转可开灯并增加亮
度。
若要降低亮度或关灯，请将亮度调整旋钮往逆时针方向
旋转。
旋转灯翼角度调整旋钮可调整灯翼的角度。角度的调整
范围为 +30 至-20 度。
开灯 /调亮 关灯 /调暗

3简体中文
规格
www.QisDesign.com
型号 BD10 _D
DC 电源输入 12V, 2A
总消耗功率 14W
工作温度 0C-40C
灯具本体尺寸 ( 宽度 x深度 x高度 )• 575 x 230 x 630mm ( 灯翼在 +30 位置 )
• 575 x 230 x 480mm (灯翼在 -20 位置 )
