adapters absorb impact power and could break. Use deep sockets wherever

possible.

!Never operate the tool off of the work. It may run too fast and cause the accessory

to be thrown off the tool.

!Serious injury can result from over-torqued or under-torqued fasteners, which

can break, or loosen and separate. Released assemblies can become

projectiles. Assemblies requiring a specific torque must be checked using a

torque meter.

Note: So-called "click" torque wrenches do not check for potentially dangerous

over-torque conditions. Workplace Hazards

!Slip/Trip/Fall is a major cause of serious injury or death. Beware of excess hose

left on the walking or work surface.

!High sound levels can cause permanent hearing loss. Use hearing protection as

recommended by your employer or OSHA regulation (see 29 CFR part 1910).

!Maintain a balanced body position and secure footing.

!Be in control of the throttle at all times. Do not get caught between the tool and the

work.

!Repetitive work motions, awkward positions and exposure to vibration can be

harmful to hands and arms. If numbness, tingling, pain or whitening of the skin

occurs, stop using the tool and consult a physician.

!Avoid inhaling dust or handling debris from the work process which can be

harmful to your health. Use dust extraction and wear respiratory protective

equipment when working with materials which produce airborne particles.

!Proceed with care in unfamiliar surroundings. Be aware of potential hazards

created by your work activity. This tool is not insulated for coming into contact with

electric power sources.

!Some dust created by power sanding, sawing, grinding, drilling and other

construction activities contains chemicals known to the State of California to

cause cancer and birth defects or other reproductive harm. Some examples of

these chemicals are:

- Lead from lead based paints

- Crystalline silica bricks and cement and other masonry products

- And Arsenic and chromium from chemically-treated rubber

Your risk from these exposures varies, depending on how often you do this type

of work. To reduce your exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such as dust masks that are

specially designed to filter out microscopic particles.

Additional Safety Topics

!This tool and its accessories must not be modified.

!This tool is not recommended for use in explosive atmospheres.

!Operators and maintenance personnel must be physically able to handle the bulk,

weight and power of the tool.

!For professional use only.

For Additional Safety Information Consult:

!Your employer union and/or trade association.

!US Department of Labor (OSHA); www.osha.gov; Council of the European

Communities europe.osha.eu.int.

!“Safety Code For Portable Air Tools” (B186.1) available from: www.ansi.com

!“Safety Requirement For Hand-Held Non-Electric Power Tools” available from:

European Committee for Standardization, www.cenorm.be

Air Supply And Connection Hazards

!Air under pressure can cause severe injury.

!Always shut off air supply, drain hose of air pressure and disconnect tool from air

supply when not in use, before changing accessories or when making repairs.

!Never direct air at yourself or anyone else.

!Whipping hoses can cause serious injury. Always check for damaged or loose

hoses and fittings.

!Do not use quick disconnect couplings at tool. See instructions for correct set-up.

!Whenever universal twist couplings are used, lock pins must be installed.

!Do not exceed maximum air pressure of 90 psi (6.2 bar) or as stated on tool

nameplate.

Entanglement Hazards

!Keep away from rotating drive.

!Do not wear jewelry or loose clothing.

!Choking can occur if neckwear is not kept away from tool and accessories.

!Scalping can occur if hair is not kept away from tool and accessories.

!Avoid direct contact with accessories during and after use. Gloves will reduce the

risk of cuts or burns.

!Use only proper accessory retainers (see parts list). Use deep sockets wherever

possible.

Projectile Hazards

!Always wear impact-resistant eye and face protection when involved with or near

the operation, repair or maintenance of the tool or changing accessories on the

tool.

!Be sure all others in the area are wearing impact-resistant eye and face

protection.

!Even small projectiles can injure eyes and cause blindness.

!Use only impact wrench sockets and accessories in good condition. Sockets in

poor condition or hand sockets used with impact wrenches can shatter.

!Always use the simplest hook-up possible. Long, springy extension bars and

To reduce risk of injury, everyone using, installing,

repairing, maintaining, changing accessories on, or

working near this tool must read and understand

these instructions before performing any such task.

The goal of Chicago Pneumatic is to produce tools that help you work safely and

efficiently. The most important safety device for this or any tool is YOU. Your

care and good judgment are the best protection against injury. All possible

hazards cannot be covered here, but we have tried to highlight some of the

important ones.

RediPower

2050524763

Limited Warranty: The "Products" of the Chicago Pneumatic Tool Company ("CP") are warranted to be free from defects in

material and workmanship for one year from the date of purchase. This Warranty applies only to Products purchased new

from CP or its authorized dealers. Of course, this Warranty does not apply to products which have been abused, misused,

modified, or repaired by someone other than CP or its Authorized Service Representatives. If a CP Product proves defective

in material or workmanship within one year after purchase, return it to any CP Factory Service Center or Authorized Service

Center for CP tools, transportation prepaid, enclosing your name and address, adequate proof of date of purchase, and a

short description of the defect. CP will, at its option, repair or replace defective Products free of charge. Repairs or

replacements are warranted as described above for the remainder of the original warranty period. CP's sole liability and your

exclusive remedy under this Warranty is limited to repair or replacement of the defective Product. (There Are No Other

Warranties Expressed Or Implied And CP Shall Not Be Liable For Incidental, Consequential, Or Special Damages, Or

Any Other Damages, Costs Or Expenses Excepting Only The Cost Or Expense Of Repair Or Replacement As

Described Above.)

particular to trademarks, model denominations, part numbers and drawings.

Use only authorized parts. Any damage or malfunction caused by the use of unauthorized parts is not covered by

Warranty or Product Liability.

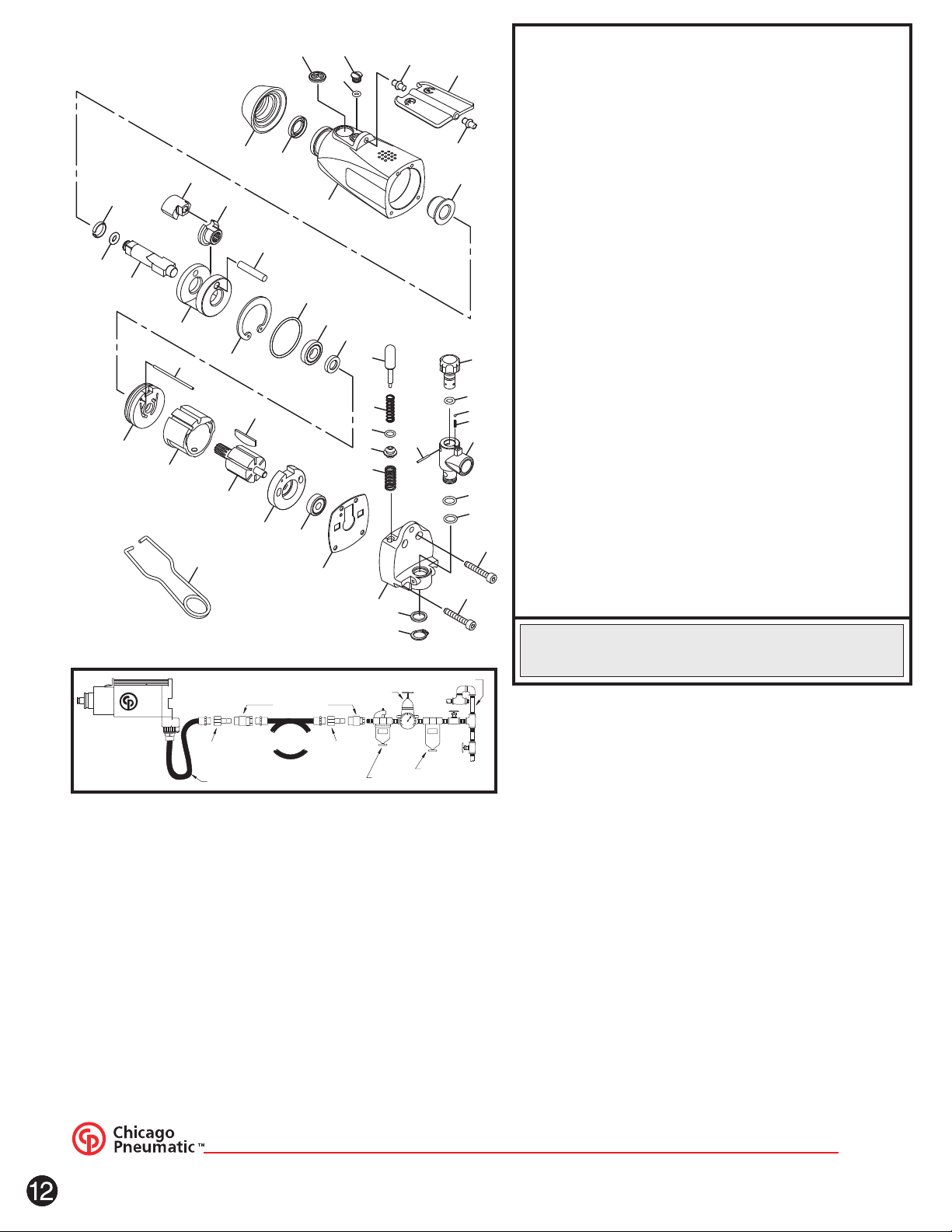

RP9522B Impact Wrench

Air Supply Requirements

1. Supply tool with 90 psig (6.2 bar) of clean, dry air. Higher pressure drastically reduces tool

life.

2. Connect tool to air line using pipe, hose, and fitting sizes shown in the diagram on page 12.

Lubrication

1. Use an air line lubricator with SAE #10 oil, adjusted to two (2) drops per minute. If an air line

lubricator cannot be used, add air motor oil to the inlet once a day.

2. Check clutch oil once each month. Use 1/3 oz. (10 ml) of SAE #30 oil or equivalent.

Operation

1. This impact wrench is equipped with a regulator to enable adjustment of output power. Turn

regulator knob counter-clockwise for maximum power, clockwise to reduce power.

Sound pressure level 89 dB(A) impacting, 98 dB(A) freespeed, uncertainty 3 dB(A), in

accordance with ISO15744-2002. For sound power, add 11 dB(A).

2. When tightening nuts not requiring critical torque values, run nut up snug and then tighten

an additional one-quarter to one-half turn.

Noise & Vibration Declaration*

Vibration value < 3.1 m/s , re. ISO 8662-7.

For making estimates of daily vibration exposures, useful information may be found in

CEN/TR 15350: 2006, "Mechanical vibration - Guideline for the assessment of exposure to

hand-transmitted vibration using available information including that provided by

manufacturers of machinery”

Maintenance

1. Disassemble and inspect air motor and impacting clutch every three (3) months if the tool is

used every day. Replace damaged or worn parts.

2. High wear parts are underlined in the parts list.

3. To keep downtime to a minimum, the following service kits, detailed on page 12, are

recommended: 2050524783 Tune-Up Kit

We, Chicago Pneumatic Tool Co. LLC, 13325 Carowinds Blvd., Charlotte NC, 28273 USA, declare

under our sole responsibility that the product to which this declaration relates, is in conformity with

the requirements of the Council Directive of June 1998 on the approximation of the laws of the

Member States relating to machinery (98/37/EC).

Machine Name RP9522B Impact Wrench

Machine Type Assembly Power Tool for Threaded Fasteners - No other use is

permitted.

Serial No. Tools with No. C-00501-2008 or higher

Technical Data

3/8“ Sq. Dr. Std.

Air pressure 90 psi (6.2 bar)

Ult. torque @90 psi (6.2 bar) 90 ft.-lb. (122 Nm)

Harmonized Standards Applied EN792-6

National Standards Applied ISO 8662-7, ISO15744-2002

Name and Position of Issuer Bruno Blanchet, General Manager

Signature of Issuer

Date of Issue March 15, 2008

*These declared values were obtained by laboratory type testing in compliance with the stated standards and are not adequate for

use in risk assessments. Values measured in individual work places may be higher than the declared values. The actual exposure

values and risk of harm experienced by an individual user are unique and depend upon the way the user works, the workpiece and the

workstation design, as well as upon the exposure time and the physical condition of the user. We, Chicago Pneumatic, cannot be held

liable for the consequences of using the declared values, instead of values reflecting the actual exposure, in an individual risk

assessment in a work place situation over which we have no control.
