Reflexion LED1017 User manual

BEDIENUNGSANLEITUNG
LED1017

Warnung: Niemals direkt in den Laserstrahl schauen.
Warnung: Wenn das Gerät von einem Kind benutzt wird, müssen die Eltern
darauf achten, dass das Kind alle Inhalte in der Gebrauchsanweisung
verstanden hat, wie die Batterie verwendet wird, um die korrekte
Verwendung der Batterie zu gewährleisten.
Warnung: Wenn Sie Batterieüberhitzung, Schwellen oder Müll finden,
stoppen Sie bitte, Batterie zu verwenden und Kundendienstzentrum für das
Erhalten des Wiedereinbaus zu kontaktieren.
Warnung: Laden Sie die Batterie nicht auf dem Platz der unzureichenden
Belüftung wie: Matratze, Sofa, Kissen, weiche Matte ......
Achtung: Wir übernehmen keine Verantwortung, wenn der Benutzer die
Batterie nicht ordnungsgemäß verwendet, nicht nach unserem
Warnhinweis auf dem Batteriefach.
WARNUNG:
Akku nicht einnehmen, Chemical Burn Hazard (Die mitgelieferte
Fernbedienung) Dieses Produkt enthält eine Knopfzellen-Batterie. Wenn
die Münze / Knopfzellenbatterie verschluckt wird, kann sie innerhalb von
nur 2 Stunden schwere Verbrennungen verursachen und zum Tod führen.
Halten Sie neue und gebrauchte Batterien fern von Kindern. Wenn das
Batteriefach nicht sicher schließt, das Produkt nicht mehr benutzen und
von Kindern fernhalten. Wenn Sie glauben, dass Batterien verschluckt
oder in irgendeinem Teil des Körpers platziert wurden, suchen Sie sofort
ärztliche Hilfe auf.
Es ist gesetzlich verboten, urheberrechtlich geschütztes Material
ohne Erlaubnis zu kopieren, auszustrahlen, anzuzeigen, über
Kabel zu senden, öffentlich wiederzugeben oder zu mieten.
Dieses Produkt verwendet die von Macrovision entwickelte
Kopierschutzfunktion. Auf einigen Disks wurden Kopierschutz-
Signale aufgezeichnet.
Bei der Aufzeichnung und Wiedergabe dieser Disks treten
Bildstörungen auftreten. Dieses Produkt verwendet eine
Kopierschutztechnologie, die durch US-Patente und andere
Rechte zum Schutz geistigen Eigentums geschützt ist.
Patente und anderes geistiges Eigentum gehören der
Macrovision Corporation und anderen Eigentümern. Die
Verwendung dieser Schutzverfahren muss von Macrovision
Corporation genehmigt werden und ist ausschließlich für den
Heimeinsatz und andere beschränkte Nutzungsbereiche gedacht,
falls nicht anders von Macrovision Corporation autorisiert.
Reverse-Engineering und Auseinanderbauen ist nicht gestattet.
SERIENNUMMER:
Sie finden die Seriennummer auf der Rückseite des Geräts. Diese
Nummer gilt ausschließlich für dieses Gerät und wird nicht für
andere Geräte benutzt. Sie sollten hier die Daten notieren und
diese Anleitung als einen Kaufbeleg aufbewahren.
Modell-Nr. __________________________
Serien-Nr. __________________________
Kaufdatum _________________________

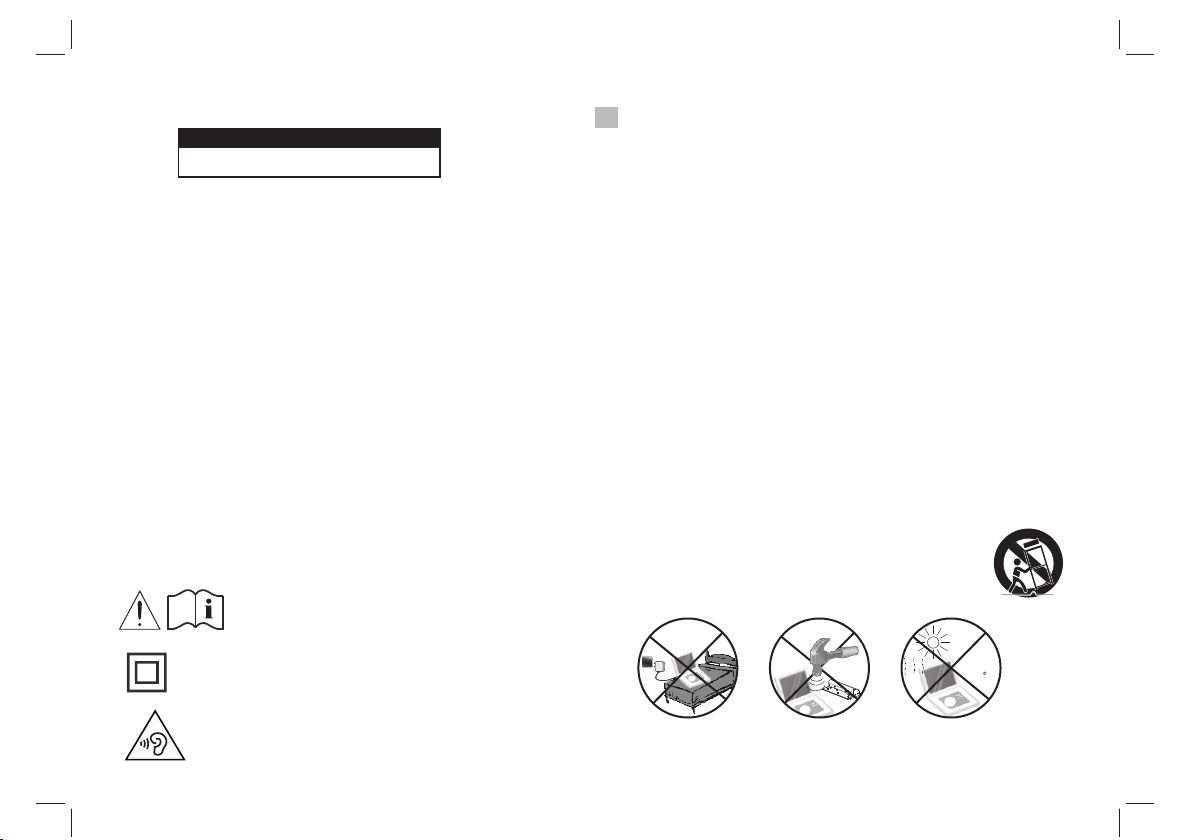

Wichtige Sicherheitshinweise
N
N
WARNUNG
GEFAHR EINES ELEKTRISCHEN
SCHLAGES NICHT ÖFFNEN
Anmerkungen zum Copyright
charge
over
heat
40 C
strong
impact
1
Dieses Gerät ist ein elektrisches Gerät der Klasse II oder
doppelt isoliert. Es ist so ausgelegt, dass es keine
Sicherheitsverbindung zur elektrischen Erdung benötigt.
Um mögliche Gehörschäden zu vermeiden. Hören Sie nicht
auf hohe Lautstärke für lange Zeiträume. Völlig verstehen
Benutzerhandbuch vor Gebrauch. Vergewissern Sie sich, dass
Ihr Player bei niedrigen Lautstärken oder Ausschalten, bevor
Sie verlassen.
Verwenden Sie nur die in der Bedienungsanleitung
aufgeführten Netzteile.
Adapter-Modell (e): NBS18C090150HE
Hergestellt von: Shenzhen Mass Power Electronic

AV OUT COAXIAL OFF ON DC IN
9-12V
HDMI ANT.
1234567
8
9
10
11
12
13
14
15
1.SETUP
2.ENTER
3.EXIT
4.UP
5. DOWN
6. LINKS/VOL-
7. RECHTS/VOL+
8. AV AUSGANG
9.COAXIAL
10. KOPFHÖRERBUCHSE
11. EIN-/AUSSCHALTEN
12.DC IN 9-12V
13. ANTENNENEINGANG
14. HDMI
15.USB
Beschreibung der Tasten
Haupteinheit
2

Tasten auf der Fernbedienung
Fernbedienung
Tasten auf der
1.POWER
Ein-/Ausschalten des Gerätes
2.VOL -
Einstellen der Lautstärke (leiser)
3.0-9 Nummer Tasten
Wählt nummerierte Punkte im Menü aus.
4.SUBTITLE
Wählen Sie durch mehrfaches drücken der SUBTITLE-Taste zwischen
den verfügbaren Untertitelsprachen.
5.ZOOM
Mit jedem Drücken von ZOOM ändert sich die TV-Anzeige wie folgt:
2X Größe, 3X Größe, 4X Größe, 1/2 1/3 1/4.
6.ENTER
Bestätigt ihre Eingabe.
7.SETUP
Öffnet oder schließt das Setupmenü.
8.FAV
Öffnet die Favoriten Liste.
9.TV/RADIAO
Schalten Sie zwischen TV- und Radioquelle um
10.EXIT
11.DISPLAY
Zeigt die Informationen des aktuellen Signals an
12.SOURCE
DVD/USB
13.VOL +
Einstellen der Lautstärke (lauter)
14.REPEAT
Wiederhole Wiedergabe mp3 und video
3
1 2 34
5678
9 0
ENTER
SOURCE
MODE
MUTE
REPEAT
FAV
TV/RADIO
EXIT
VOL- VOL+
POWER
TTX EPG
ZOOM
1
2
3
4
6
7
8
9
10
11
12
13
15
14
18
17
16
19
20
21
23
24
22
25
26
27
5

Tasten auf der Fernbedienung
Fernbedienung
Tasten auf der
15.MUTE
Ton stumm schalten.
16.AUDIO
Drücken Sie während der Wiedergabe wiederholt AUDIO,
um eine andere Audiosprache oder Audiospur zu hören,
falls verfügbar.
17.MODE
Stellt die Bildschirmeinstellung (Helligkeit,
Kontrast und Sättigung) ein .
18.STOP
19.PLAY/PAUSE
20.RETURN
21.TTX
22.EPG
EPG-Informationen anzeigen
23. BUTTON
Vorherige Option.
24. BUTTON
Nächste Option.
25. BUTTON
Schneller Vorlauf
26. BUTTON
Schnell rückwärts
27. RED/GREEN
Einige spezifische Funktion
4

PICTURE OPTION
5
Helligkeit
Stellen Sie die Helligkeit des Bildschirms ein.
Kontrast
Stellen Sie den Kontrast des Bildschirms ein.
Farbe
Legen Sie die Farben des Bildschirms fest.
ENGLISCH
Stellen Sie die OSD-Sprache ein
RESET
Auf Werkseinstellung zurücksetzen.
Bild Einstellungen
Horizontale POSITION
Vertikale POSITION: H/Position und V/Position des Bildschirms
einstellen
STANDBY
Diese Funktion ermöglicht es, das Gerät automatisch in den
Standby-Modus 3 oder 4 Stunden zu stellen.
3 H (3 Stunden): Das Gerät geht automatisch in den Standby-Modus
3 Stunden sind vergangen, seitdem eine Taste gedrückt wurde.
4 H (4 Stunden): Das Gerät geht automatisch in den Standby-Modus
4 Stunden sind vergangen, seitdem eine Taste gedrückt wurde.
AUS (AUS): Die automatische Standby-Funktion wird deaktiviert.
PHVT-1008T2
15050524-CPT 151024-V1.0
Machine model and soft version
HPOSITION 50
VPOSITION 50
STANDBY 4H
10
10
10
BRIGHT
CONTRAST
COLOR
ENGLISH
RESET

Grundlegende Bedienung
6
Erstinstallation DVB-T Menü
Nachdem alle Verbindungen richtig angeschlossen sind klappen Sie
das Gerät auf und schalten das Gerät über die Power Taste an
(achten
Sie darauf das das Antennenkabel und das Netzteil in dem Gerät
richtig eingesteckt sind). Wenn Sie das Gerät das erste mal benutzen
oder das Gerät auf Werkseinstellungen zurückgesetzt haben
erscheint folgende Einblendung auf dem Bildschirm.
1) Wählen Sie [OSD-Sprache] und drücken Sie die rechts / links –
Taste, um eine Sprache auszuwählen.
2) Wählen Sie [LAND] und drücken Sie die Taste links / Rechts um
eine einstellung auszuwählen.
3) Wählen Sie [Kanalsuche] und drücken Sie die Taste Rechts oder
OK, um zu bestätigen.
4) Sobald die Kanalsuche abgeschlossen ist, können Sie jetzt
fernsehen.
Um das Menü aufzurufen, drücken Sie die SETUP- Taste und
wählen Sie [Programm]. Das Menü bietet Optionen zum Anpassen
der Programmverwaltungseinstellungen. Wählen Sie eine Option
aus und drücken Sie die OK oder rechts- Taste um diese
Einstellungen zu ändern. Drücken Sie die Taste EXIT, um das
Menü zu verlassen.
So bearbeiten Sie Ihre Programmeinstellungen (Sperren, Überspringen,
Favoriten, Verschieben oder löschen). Öffnen Sie hierzu das Menü und
gehen Sie auf Programmausgabe. Dieses Menü erfordert ein Passwort für
den Zugriff. Das Standardkennwort „000000“.
Programme bearbeiten / verwalten
Program Edit
ALL TV
< >
018 The HITS
019 UKTV Br’tideas
021 TMF
022 Ideal World 01:00.01:00
17:00-19:00 StarDate
Rename
GOTO
Lock DeleteSkip FAVMove
FAV
Programm Einstellungen verwalten

7
Erstinstallation DVB-T Menü
EPG (Elektronischer Programmführer)
Das EPG ist ein On-Screen-TV-Leitfaden, der die
Programmübersicht der Programme bis zu Sieben Tage im voraus
für jeden abgestimmten Kanal anzeigt. Drücken Sie ganz einfach
die EPG Taste.
Mit der hoch / runter- Taste können Sie das gewünschte Programm
auswählen. Gibt es mehr als eine Seite von Informationen ,
verwenden Sie die BLAUE Taste für Seite auf und die GELBE Taste
für Seite nach unten.
Program Guide
002 UKTV Br’tldeas Fri. 19 Nov 2004 16:59
Street Café
< >
19 Nov 16:30-17:00 Street Cafe
19 Nov 17:30-18:00 Gardens Unplugged
19 Nov 18:00-18:30 Water Gardens
19 Nov 18:30-18:59 Garden ER
19 Nov 18:59-19:01 UK Bright Ideas
19 Nov 19:01-00:59 UK Bright Ideas
20 Nov 00:59-06:59 UK Bright Ideas
20 Nov 06:59-07:01 UKTV Bright Ideas
20 Nov 07:01-07:25 Style Street
20 Nov 07:25-07:30 Too Good to Eat
19 Nov 17:00-17:30 Good Food Bites
Amusement
Salvador: Series in which
Dan Roland travels the world
sampling the best authentic
street food. This edition
comes from Salvador.
Page: 1 / 1
Page Down Page Up
Book Book LIST
OK INFO
Lieblings-Programm einstellungen
Sie können eine kurze Liste von favorisierten Programmen erstellen, auf die Sie
einfach zugreifen können. Gruppiere favorisierte TV oder Radio Programme:
1. Wählen Sie das gewünschte Programm aus und drücken Sie die Taste
FAVORITE.
Ein herzförmiges Symbol erscheint und das Programm ist favorisiert.
2. Wiederholen Sie den vorherigen Schritt , um mehr beliebte Programme
auszuwählen.
3. Um das Menü zu bestätigen und zu verlassen, drücken Sie die Taste EXIT.
Lieblings- TV oder Radioprogramme zurücksetzen:
Drücken Sie die FAV- Taste auf der Fernbedienung mit dem herzförmigen
Symbol.
Lieblings- Programme sehen:
1. Drücken Sie die FAV-Taste und das Favoriten-Menü erscheint.
2. Drücken Sie hoch / runter um Ihre bevorzugten Programme auszuwählen.
3. Drücken Sie OK, um Ihr Lieblingsprogramm auszuwählen.
Löschen von TV- und Radioprogrammen
1. Wählen Sie das Programm aus und drücken Sie dann die Blaue Taste. Eine
Meldung erscheint. Drücken Sie die OK Taste um das Progra
TV und Radioprogramme überspringen
1. Wählen Sie das Programm, dass Sie überspringen möchten und drücken
Sie die GRÜNE Taste. Ein Überspringsymbol wird angezeigt. Das Programm
wird nun übersprungen.
2. Wiederholen Sie den vorherigen Schritt, um weitere Programme zu
überspringen.
3. Zum Bestätigen und Verlassen des Menüs drücken Sie die EXIT- Taste.
Zurücksetzten eines zum überspringen markierten TV und Radio
Programms:
Drücken Sie die Grüne Taste auf einem mit dem Sprung Symbol markierten
Programm.
TV oder Radioprogramme verschieben
1. Wählen Sie das gewünschte Programm und drücken Sie dann die ROTE
Taste. Der Sender ist nun Markiert.
2. Drücken Sie hoch /runter, um das Programm zu verschieben.
3. Bestätigen Sie mit OK.
4. Wiederholen Sie die obigen Schritte, um weitere Kanäle zu verschieben.
Programme sperren
Sie können ausgewählte Programme für eine eingeschränkte Sicht sperren.
Sperren eines TV- oder Radioprogramms:
1. Wählen Sie das gewünschte Programm aus und drücken Sie dann die
GELBE Taste. Ein Sperr Symbol wird angezeigt. Das Programm ist nun
gesperrt.
2. Wiederholen Sie den vorherigen Schritt, um weitere Programme zu
sperren.
3. Zum Bestätigen und Verlassen des Menüs drücken Sie die EXIT- Taste.
4. Drücken Sie die GELBE Taste auf einem gesperrten Programm erneut um
das Programm zu entstperren.
5. Um das gesperrte Programm anzuzeigen, werden Sie aufgefordert die
eingabe zu bestätigen.

Sortieren
Videoeinstellungen
Kanalsuche
LCN (logische Kanalnummer)
8
Sortieren Sie Ihre Kanäle nach den folgenden Optionen:
[LCN] – Sortiert die Kanäle in aufsteigender Reihenfolge.
[Name] – Sortieren Sie die Kanäle in alphabetischer Reihenfolge.
[Service ID] – Sortieren Sie die Kanäle entsprechend dem Sender.
Um das Menü aufzurufen, drücken Sie die SETUP Taste und wählen
dann [Bild]. Das Menü bietet Optionen zum anpassen der
Videoeinstellungen. Drücken Sie die hoch / runter Taste um eine
Einstellung anzuwählen und die links / rechts Taste um die
Einstellung zu ändern. Drücken Sie die EXIT Taste, um das Menü zu
verlassen.
Um auf das Menü zuzugreifen, drücken Sie die SETUP Taste und
wählen Sie [Kanalsuche]. Das Menü bietet Optionen zum
Anpassen der Kanalsucheinstellungen. Wählen Sie eine Option und drücken Sie
die rechts / links Taste, um die Einstellungen anzupassen. Drücken Sie EXIT, um
das Menü zu verlassen.
Setze LCN auf an oder aus.
Seitenverhältnis
Sie müssen das Anzeigeformat auf 4:3 Pan Scan, 4:3 Letter
Box, 4:3 Voll, 16.9 Breitbild, 16:9 PillarBox oder Auto stellen, um
das
Maximum zu erhalten wenn Sie fernsehen.
Bildauflösung
TV format
Kanalsuche
12
Erstinstallation
Sortieren Sie Ihre Kanäle nach den folgenden Optionen:
[LCN] – Sortiert die Kanäle in aufsteigender Reihenfolge.
[Name] – Sortieren Sie die Kanäle in alphabetischer Reihenfolge.
[Service ID] – Sortieren Sie die Kanäle entsprechend dem Sender.
Um das Menü aufzurufen, drücken Sie die SETUP Taste und wählen dann [Bild].
Das Menü bietet Optionen zum anpassen der Videoeinstellungen. Drücken Sie
die hoch / runter Taste um eine Einstellung anzuwählen und die links / rechts
Taste um die Einstellung zu ändern. Drücken Sie die EXIT Taste, um das Menü zu
verlassen.
Seitenverhältnis
Sie müssen das Anzeigeformat auf 4:3 Pan Scan, 4:3 Letter Box, 4:3 Voll, 16.9
Breitbild, 16:9 PillarBox oder Auto stellen, um das Maximum zu erhalten wenn Sie
fernsehen. Wenn das Vidoe nicht richtig angezeigt wird, ändern Sie Einstellung.
Dies sind die Einstellung die am meisten verbreitet sind für HDMI.
[480i]: für NTSC system TV.
[480P]: für NTSC system TV.
[576i] für PAL system TV.
[576P]: für PAL system TV.
[720P]: für NTSC or PAL system TV.
[1080I]: für NTSC or PAL system TV.
[1080P]: für NTSC or PAL system TV.
TV Format
Wenn das Vido nicht richtig angezeigt wird, müssen Sie die Einstellungen
anpassen. Dies sind die häufigsten Einstellungen für Fernseher in deinem Land.
[NTSC]: für NTSC-System-TV.
[PAL]: für PAL-System-TV.
Erstinstallation DVB-T Menü

Auto Search
Suche und installieren Sie alle Kanäle automatisch. Diese Option
überschreibt alle voreingestellten Kanäle.
1. Wählen Sie [Automatische Suche] und drücken Sie OK oder Taste
rechts, um die Kanalsuche zu starten.
2. Um die Kanalsuche abzubrechen, drücken Sie EXIT.
2. Drücken Sie die rechts / links Taste, um die Kanalfrequenz auszuwählen.
3. Drücken Sie OK, um die Suche nach Kanälen zu staraten.
Wenn ein Kanal gefunden wird, wird er gespeichert und der
Kanalliste hinzugefügt. Wenn keine Kanäle gefunden werden
können beenden Sie das Menü.
Land
Wählen Sie Ihr Land aus.
Manuelle Suche
Neue Kanäle manuell installieren. Mit dieser Option werden neue
Kanäle hinzugefügt ohne die aktuelle Kanalliste zu ändern.
1. Wählen Sie [Manuelle Suche] und drücken Sie OK oder Taste
rechts. Der Kanalsuchbildschirm wird nun angezeigt.
Um auf das Menü zuzugreifen, drücken Sie SETUP und wählen dann
[ZEIT]. Das Menü bietet Optionen zur Anpassung der Zeiteinstellungen.
Drücken Sie die hoch / runter Taste, um eine Option auszuwählen und
drücken Sie rechts / links um die Einstellung zu ändern. Drücken Sie
EXIT, um das Menü zu verlassen.
Zeiteinstellungen
Zeitausgleich
Wählen Sie Auto oder manuell für GMT- Offset-Einstellungen.
Land Region
Wählen Sie den Länderbereich aus, wenn [Zeitausgleich] auf Auto
eingestellt ist.
Zeitzone
Wählen Sie den Zeitzonenunterschied, wenn [Zeitausgleich] auf
Manuell eingestellt ist.
9
001 Ideal World 001 Q
002 Magic
003 The Hits Radio
004 BBC World Sv.
005 oneword
006 JAZZFM
007 Kerrang!
008 Smash Hits!
009 Kiss
002 UKTV Br’ildeas
003 TMF
004 The HITS
Channel Search
Manual Search
Progress
818.0MHz/8MHZ
DTV:004 Radio: 009
SkipExit
EXIT
MENU
Quality
Frequency channel 21
Frequency(MHZ) 474.0
Bandwidth: 8M
Erstinstallation DVB-T Menü

Option
Um auf das Menü zuzugreifen, drücken Sie SETUP und wählen
[Option]. Das Menü bietet Optionen zur Anpassung der OSD-Sprache,
Untertitelsprache und Audiosprache. Wählen Sie eine Option aus und
drücken Sie die rechts / links Taste um die einstellung zu ändern.
Drücken Sie EXIT, um das Menü zu verlassen.
Systemeinstellung
Um das Menü aufzurufen, drücken Sie SETUP und wählen [System].
Das Menü bietet Optionen zur Anpassung der Systemeinstellungen.
Drücken Sie die Taste hoch / runter, um eine Option auszuwählen und
drücken Sie rechts um eine Einstellung zu bestätigen. Drücken Sie
EXIT, um das Menü zu verlassen.
OSD Sprache
Wählen Sie eine OSD Sprache aus.
Audio Sprache
Wählen Sie die bevorzugte Sprache für die Wiedergabe von
Fernsehsendern. Wenn die gewünschte Sprache nicht verfügbar ist,
wird die standart Programm Sprache verwendet.
Untertitelsprache
Wählen Sie die gewünschte Untertitelsprache aus.
10
Kindersicherung
Sie können den Zugriff auf Kanäle, die nicht geeignet sind,
einschränken. Um einen Kanal zu sperren bestätigen Sie die Eingabe.
Das Standart- Passwort lautet „00000“.
Passwort festlegen
Kennwort für gesperrte Programme festlegen oder ändern. Geben Sie
Ihr altes Kennwort oder das Standartkennwort „000000“ ein. Sie
werden nun aufgefordert das neue Passwort einzugeben. Bestätigen
Sie die Eingabe. Drücken Sie nach dem Bestätigen EXIT, um das
Menü zu verlassen. Das Passwort wurde erfolgreich angepasst.
Werkseinstellungen wiederherstellen
Setzen Sie Ihr Gerät auf die Werkseinstellungen zurück. Wählen Sie
im Hauptmenü die Option [Werkseinstellungen wiederherstellen] und
drücken Sie OK oder Taste rechts zur Auswahl. Geben Sie Ihr
Passwort oder das Standartpasswort „000000“ ein und bestätigen Sie
mit OK. Diese Option löscht alle voreingestellten Kanäle und
Einstellungen.
Information
Sehen Sie Modell-. Hardware- und Softwareinformationen an.
Software update
Wird der Menüpunkt betätigt wird nach neuer Software gesucht und
anschließend das Gerät aktualisiert.
Erstinstallation DVB-T Menü

11
USB
Um auf das Menü zuzugreifen, drücken Sie die SETUP-Taste und wählen USB.
Fehlerlösung
Plötzlich kein Bild
mehr (Mosaik Bildung)
Problem Mögliche Gründe Was ist zu tun
Kein Bild Strom ist nicht angeschlossen Mit dem Netzteil verbinden
Der Netzschalter ist aus. Betätigen Sie den Netzschalter
Bildschirm zeigt
Kein Signal
DVB-T Kabel ist nicht
angeschlossen / Falsche Verbinden Sie das
DVB-T Kabel
einstellung Einstellungen zurück setzen
Kein Ton aus
dem Lautsprecher
No or incorrect connection
with audio cable
Deaktivieren Sie die
Mute Funktion / Wählen
Sound ist gemutet Sie ein anderes
Falsches Audioformat Soundformat aus
Nur Ton,
kein Bild
Keine oder falsche
Verbindung mit dem AV
Vergewissern Sie sich
das die Kabel richtig
angeschlossen sind /
Kabel / Radio Programm
angewählt Drücken Sie die TV,
Radio Taste
Fernbedienung
reagiert nicht Die Batterien sind leer Batterien erneuern
Fernbedienung zeigt
nicht
zu dem Gerät oder ist
zu weit entfernt
Zeigen Sie mit der
Fernbedienung zu dem
Gerät und gehen Sie
näher an das Gerät
Das Empfangssignal ist
zu schwach Verstärken Sie das Signal
Technische Spezifikationen
Video Decoder Format
MPEG4 AVC/H.264 HP@L4
MPEG2 [email protected]
Output Port CVBS,HDMI
Audio Decoder Format MPEG-1 (layer1&2 )&3
Audio output Stereo
Power Voltage DC 9V (1.5 A)
Working Power 10W
Item Sub Item Parameter
Tuner Input Frequency 170~230MHz
470~860MHz
RF Input level -25~-80dBm (64QAM)
-10~-75dBm (256QAM)
IF Bandwidth 7MHz and 8MHz
Modulation QPSK,16QAM,64QAM,256QAM
HEVC/H.265 HT@L4
Multimedia
Wechseln Sie zum USB-Modus und schließen Sie ein USB Gerät an
um auf die Daten zuzugreifen.
Erstinstallation DVB-T Menü

www.ultramedia.de

GARANTIEBEDINGUNGEN
Die Firma UltraMedia GmbH & Co.
Handels KG
Friedrich-Penseler-Str. 28
D-21337 Lüneburg
Tel.: +49/ (0) 4131/9239-20, Fax:+49/ (0) 4131/9239-55
(Mo.-Do.: 08:00-17:00, Fr.: 08:00-14:00)
www.ultramedia.de
[e-mail]
übernimmt für dieses Produkt eine Gewährleistung von
24 Monaten.
Ausgeschlossen von der Gewährleistung sind Verschleißteile, ästhetische Teile,
Produkte mit beschädigtem Gewährleistungsiegel oder nicht lesbarer/vorhandener
Seriennummer, sowie Schäden, die durch unsachgemäße Bedienung und/oder
unsachgemäßem Gebrauch, durch den Gebrauch von nicht originalen Ersatzteilen,
ungeeigneter Verpackung oder aus irgendeinem weiteren Grund verursacht werden,
die den “Reflexion“ Produkten nicht zuzuschreiben sind.
Auf Zubehörteile, wie z.B. die Fernbedienung, das Netzteil, etc. gewähren wir eine
Gewährleistung von 6 Monaten ab Kaufdatum.
Beachten Sie unbedingt die Warnhinweise in der Bedienungsanleitung.
Im Gewährleistungsfall senden Sie das Gerät, falls möglich, in der
Originalverpackung mit komplettem Zubehör, einem Anschreiben von Ihnen mit
Adresse und Telefon-/Faxnummer und/oder Email-Adresse und einer Kopie Ihres
Kaufbeleges frei Haus (Absender übernimmt den Transport) an oben angegebene
Adresse ein. Unfreie Pakete können nicht angenommen werden. Für
Transportschäden von Geräten, die nicht in der Originalverpackung verschickt
werden, übernimmt UltraMedia keine Haftung! Vor einem eventuellen Versand des
Gerätes setzen Sie sich bitte, sollten noch Fragen bestehen, mit uns in Verbindung.
Einige Probleme können auch durch den Servicesupport telefonisch oder per Email
geklärt werden.
Nach erfolgter Reparatur senden wir Ihnen das Gerät frei Haus (UltraMedia zahlt den
Transport) zurück.

PHVT-1008 T2 Mstar3Z173方案 H.265 英语说明书185*132mm
USER'S MANUAL
LED1017

Warning: Never stare directly into the laser beam.
Warning: when the unit using by child, parents must make sure
to let the child understand all contents in Instruction book how
battery using to guarantee using battery correctly all the time.
Warning: when find battery overheat, swell or dour, please
stop using battery and contact service centre for getting
replacement.
Warning: do not charging battery on the place of insufficient
ventilation such as: mattress, sofa, cushion , soft mat......
Warning: we will not take any responsibility if user incorrectly
use battery, not following our warning instruction label on the
battery case.
WARNING:
Do not ingest the battery, Chemical Burn Hazard (The remote control
supplied with) This product contains a coin/button cell battery.
If the coin/button cell battery is swallowed, it can cause severe internal
burns in just 2 hours and can lead to death.
Keep new and used batteries away from children.
If the battery compartment does not close securely, stop using the product
and keep it away from children.
If you think batteries might have been swallowed or placed inside any part
of the body, seek immediate medical attention.
It is forbidden by law to copy, broadcast, show,broadcast via
cable,play in public, or rent copyrighted material without permission.
This product features the copy protection function developed by
Macrovision.Copy protection signals are recorded on some
discs.When recording and playing the pictures of these discs picture
noise will appear.This product incorporates copyright protection
technology that is protected by method claims of certain U.S.Patents
and other intellectual property rights owned by Macrovision
Corporation and other rights owners.Use of this copyright protection
technology must be authorized by Macrovision Corporation, and is
intended for home and other limited viewing uses only unless
otherwise authorized by macrovision Corporation. Reverse
engineering or disassembly is prohibited.
SERIAL NUMBER:
You can find the serial number on the back of the unit.This number
is unique to this unit and not available to others.You should record
requested information here and retain this guide as a permanent
record of your purchase.
Model No. ______________________________
Serial No. ______________________________
Date of Purchase_________________________
Safety Precautions
N
N
RISK OF ELECTRIC SHOCK
DO NOT OPEN
WARNING Notes on Copyrights:
charge
over
heat
40 C
strong
impact
1
This equipment is a Class II or double insulated electrical
appliance. It has been designed in such a way that it does not
require a safety connection to electrical earth.
To prevent possible hearing damage. do not listen at high
volume levels for long periods.
Fully understand user manual before use.
Ensure your player at low volume levels or power off before
you leaving.
Use only power supplies listed in the user instructions.
Adapter Model(s): NBS18C090150HE
Made By: Shenzhen Mass Power Electronic

AV OUT COAXIAL OFF ON DC IN
9-12V
HDMI ANT.
1234567
8
9
10
11
12
13
14
15
1.SETUP
2.ENTER
3.EXIT
4.UP
5. DOWN
6.LEFT/VOL-
7. RIGHT/VOL+
8.AV OUT
9.COAXIAL
10.Earphone Socket
11.ON/OFF
12.DC IN 9-12V
13. ANT.
14. HDMI
15.USB
Identification of Controls
Main Unit
2

Identification of Controls
Remote control unit
1.POWER
On/off the power supply
2.VOL -
Adjust VOLUME.
3.0-9 NUMBER BUTTON
Selects numbered items in a menu.
4.SUBTITLE
Press SUBTITLE repeatedly during playback to viwe a different
subtitle languages , if avilable.
5.ZOOM
JPEG: Use ZOOM to enlarge or shrink the picture.
Each press of the ZOOM button change the TV screen
6.ENTER
Confirm and Enter
7.SETUP
Main Menu/Return
8.FAV
Open Favorite Programs List Menu
9.TV/RADIAO
Switch between TV and Radio source
10.EXIT
11.DISPLAY
Display the information of the current signal
12.SOURCE
DVD/USB
13.VOL +
Adjust VOLUME.
14.REPEAT
Repeat Play mp3 and video
3
1 2 34
5678
9 0
ENTER
SOURCE
MODE
MUTE
REPEAT
FAV
TV/RADIO
EXIT
VOL- VOL+
POWER
TTX EPG
ZOOM
1
2
3
4
6
7
8
9
10
11
12
13
15
14
18
17
16
19
20
21
23
24
22
25
26
27
5

Identification of Controls
Remote control unit
15.MUTE
Mute the sound
16.AUDIO
Press AUDIO repeatedly during playback to hear a different audio
language or audio track, if avilable.
17.MODE
Mode menu setting
18.STOP
19.PLAY/PAUSE
20.RETURN
21.TTX
22.EPG
Show EPG information
23. BUTTON
Previous option.
24. BUTTON
Next option.
25. BUTTON
Fast forward
26. BUTTON
Fast backward
27. RED/GREEN
Some specific function
4

PICTURE OPTION
5
STANDBY
This function makes it possible to automatically put the device into
standby mode 3 or 4 hours.
3 H (3 hours): The device will automatically go into standby mode after
3 hours have passed from the time that any button was pressed.
4 H (4 hours): The device will automatically go into standby mode after
4 hours have passed from the time that any button was pressed.
OFF (Off): The automatic standby function will be deactivated.
Brightness
Set the brightness of the screen.
Contrast
Set the Contrast of the screen.
Color
Set the colours of the screen.
ENGLISH
Set the OSD Language
RESET
Reset to default setting.
MODE MENU SETTING
HPOSITION
VPOSITION :Adjust screen hposition and vposition
PHVT-1008T2
15050524-CPT 151024-V1.0
Machine model and soft version
HPOSITION 50
VPOSITION 50
STANDBY 4H
10
10
10
BRIGHT
CONTRAST
COLOR
ENGLISH
RESET
