Santec VTC-HDH322P User manual

BEDIENUNGSANLEITUNG / USER MANUAL
DEUTSCH /
ENGLISHBEDIENUNGSANLEITUNG / USER MANUAL
DEUTSCH / ENGLISH
Version 1.5k-f /1109/dt-en/A6
VTC-HDH322P / VTC-HDH352P
Optionale weiße Gehäusekappe
CABD322W / CABD352W erhältlich.
White dome cover CABD322W /
CABD352W optionally available.
BEDIENUNGSANLEITUNG / USER MANUAL
DEUTSCH / ENGLISH
Kamera im vandalismusgeschützten Gehäuse
Camera in Vandal-Proof Housing
Modelle / Models:
VTC-HDH322P
VTC-HDH352P
VTC-HDH352P/W
VTC-HDH352P/W

Sehr geehrter Kunde,
vielen Dank, dass Sie sich für ein SANTEC Qualitätsprodukt entschieden haben.
Bitte lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung sorgfältig
durch und halten Sie sich unbedingt an alle hier beschriebenen Anweisungen.
Bei eventuell auftretenden Fragen zur Inbetriebnahme oder falls Sie eine
Gewährleistung oder Serviceleistung in Anspruch nehmen möchten, wenden Sie sich
bitte an Ihren Fachhändler oder rufen Sie unsere Service Hotline an.
Zusätzliche Informationen finden Sie auch auf unserer Internetseite:
www.santec-video.com
Impressum:
Das Copyright dieser Bedienungsanleitung liegt ausschließlich bei SANYO VIDEO Vertrieb AG.
Jegliche Vervielfältigung auch auf elektronischen Datenträgern bedarf der schriftlichen Geneh-
migung der SANYO VIDEO Vertrieb AG. Der Nachdruck – auch auszugsweise – ist verboten.
Irrtum und technische Änderungen vorbehalten.
SANTEC ist ein eingetragenes Warenzeichen der SANYO VIDEO Vertrieb AG. Übrige evtl. genannte
Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der
jeweiligen Inhaber. Sie stehen in keinem Zusammenhang mit der SVV AG.
© copyright by SANYO VIDEO Vertrieb AG
SANTEC Service Hotline:
+49 / (0) 900 / 1 72 68 32
+49 / (0) 900 / 1 SANTEC
(0,89 €/Minute aus dem Fest-
netz der Deutschen Telekom AG.)
[email protected]

Bedienungsanleitung / User Manual VTC-HDH322P / VTC-HDH352P / VTC-HDH352P/W
_________________________________________________________________________________
- 3 -
Dear customer,
Thank you for purchasing a high quality SANTEC device.
We recommend that you read this manual thoroughly before operating your new
system for the first time. Please follow all instructions and observe the warnings
contained in this manual.
Please contact your local dealer or use the SANTEC Service Hotline if you have any
questions or if you wish to claim for a service or warranty.
You will find further information on our website:
www.santec-video.com
All rights reserved. This publication may not be reproduced, stored in a retrieval system or transmitted,
in any form or by any means (electronic, mechanical, photocopying, recording or otherwise), without
the written prior permission of SANYO VIDEO Vertrieb AG.
No reproduction of any part or excerpts thereof are permitted.
Errors excepted. Specifications are subject to change without notice for quality improvement.
SANTEC is a registered trademark of SANYO VIDEO Vertrieb AG. All other companies or products
mentioned in this publication are trademarks, registered trademarks or brands of the respective
company. They are not connected in any way with SANYO VIDEO Vertrieb AG.
© copyright by SANYO VIDEO Vertrieb AG
SANTEC Service Hotline:
+49 / 900 / 1 72 68 32
+49 / 900 / 1 SANTEC
(if available from your country)
[email protected]

Bedienungsanleitung / User Manual VTC-HDH322P / VTC-HDH352P / VTC-HDH352P/W
_________________________________________________________________________________
- 4 -
DEUTSCH
Inhaltsverzeichnis
Allgemeine Vorsichtsmaßnahmen 5
Allgemeine Sicherheitshinweise 6
Installation 8
Die Kamera im Überblick 10
Einstellung der Kamera über das OSD (Bildschirm-Menü) 13
Besondere Ausstattungsmerkmale 18
Technische Daten 18
Abmessungen 19
Anordnung der Montagelöcher 20
ENGLISH
Table of contents
Safety precautions 22
Safety instructions 23
Installation 25
Camera overview 27
Camera adjustment via OSD menu 30
Special features 35
Technical specifications 35
Dimensions 36
Drilling holes schema 37

Bedienungsanleitung / User Manual VTC-HDH322P / VTC-HDH352P / VTC-HDH352P/W
_________________________________________________________________________________
- 5 -
Allgemeine Vorsichtsmaßnahmen
Vorsicht
Erläuterung der verwendeten Symbole
Gefahr: Das Gefahrensymbol weist auf lebensgefährliche Spannung hin. Öffnen
Sie niemals das Gerätegehäuse, Sie könnten einen lebensgefährlichen elektri-
schen Schlag erleiden.
Achtung: Das Achtungssymbol weist auf unbedingt zu beachtende Betriebs-
und Wartungsanweisungen hin.
CE-Richtlinien
Vorsicht: Änderungen und Modifizierungen, die nicht ausdrücklich durch die zuständige
Genehmigungsbehörde genehmigt worden sind, können zum Entzug der Genehmigung zum
Betreiben des Gerätes führen.
Dieses Gerät entspricht den CE-Richtlinien.
VORSICHT
LEBENSGEFAHR
NICHT ÖFFNEN
V
ORSICHT: SETZEN SIE SICH NICHT DER
GEFAHR EINES ELEKTRISCHEN SCHLAGES
AUS UND ÖFFNEN SIE NICHT DIE
GEHÄUSEABDECKUNG ODER DIE
GERÄTERÜCKSEITE.
IM GERÄTEINNERN BEFINDEN SICH KEINE
KOMPONENTEN, DIEGEWARTET WERDEN
MÜSSEN.
ÜBERLASSEN SIE WARTUNGSARBEITEN
QUALIFIZIERTEM PERSONAL.

Bedienungsanleitung / User Manual VTC-HDH322P / VTC-HDH352P / VTC-HDH352P/W
_________________________________________________________________________________
- 6 -
Allgemeine Sicherheitshinweise
Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als
Nachschlagewerk verwahrt werden.
Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt
werden. Benutzen Sie für die Reinigung ein feuchtes Tuch.
Benutzen Sie keine scharfen Reinigungsmittel oder Sprühdosen. Das Typenschild darf nicht
ersetzt werden.
Benutzen Sie keine Zusatzgeräte, die nicht vom Hersteller des Gerätes empfohlen wurden. Diese
können die Funktionalität des Gerätes beeinflussen und schlimmstenfalls Verletzungen und einen
elektrischen Schlag herbeiführen oder sogar Feuer auslösen.
Das Kameraschutzgehäuse hat die Schutzklasse IP-66.
Das Gerät sollte an einem sicheren Ort und auf einem festen Untergrund, der das Gewicht der
Kamera tragen kann, installiert werden. Schnelle Halts, übermäßige Krafteinwirkungen und
unebener Boden können die Ursache sein, dass das Gerät zu Boden fällt und schweren Schaden
an Personen und anderen Objekten verursacht.
Eventuell am Gerät befindliche Öffnungen dienen der Entlüftung und schützen das Gerät vor
Überhitzung. Diese Öffnungen dürfen niemals zugedeckt oder zugestellt werden. Sorgen Sie
dafür, dass das Gerät nicht überhitzt wird.
Verwenden Sie nur die empfohlene Betriebsspannungsversorgung. Wenn Sie nicht sicher sind, ob
die am Installationsort vorhandene Stromversorgung verwendet werden kann, fragen Sie Ihren
Händler.
Ein Gerät, das von einer polarisierten Stromversorgung versorgt wird, hat meistens als Sicher-
heitsvorkehrung einen Netzanschlussstecker mit unterschiedlichen Klinken, welche nur auf eine
Art und Weise mit der Netzsteckdose verbunden werden können. Versuchen Sie niemals, diese
Sicherheitsvorkehrung eines polarisierten Steckers außer Betrieb zu setzen.
Wenn das Gerät eine Stromversorgung mit Erdungsanschluss erfordert, dann sollte es auch nur
an eine entsprechende Netzsteckdose mit Erdungsanschluss angeschlossen werden. Steht eine
solche Schukosteckdose nicht zur Verfügung, dann sollte sie von einem Elektriker installiert
werden.
Anschlusskabel sollten so verlegt werden, dass man nicht darauf treten kann oder dass sie durch
herab fallende Gegenstände beschädigt werden können.
Bei einem Gewitter oder bei längerer Nutzungspause sollte das Gerät immer von der
Betriebsspannung getrennt werden. Lösen Sie auch andere Kabelverbindungen. Auf diese Weise
schützen Sie das Gerät vor Blitzschäden oder Stromstößen.
Setzen Sie Netzsteckdose und Netzkabel niemals einer Überbelastung aus. Feuer und elektrische
Schläge können die Folge sein.
Stecken Sie niemals Gegenstände durch die Öffnungen des Geräts. Sie können Spannungs-
führende Teile berühren und einen elektrischen Schlag erhalten.
Vergießen Sie auch niemals Flüssigkeiten über das Gerät.

Bedienungsanleitung / User Manual VTC-HDH322P / VTC-HDH352P / VTC-HDH352P/W
_________________________________________________________________________________
- 7 -
Bei Betriebsstörungen oder einem vollständigen Betriebsausfall schalten Sie das Gerät aus und
trennen es von der Versorgungsspannung. Versuchen Sie niemals, selbst Wartungs- oder
Reparaturarbeiten bei geöffnetem Gehäuse durchzuführen, da Sie sich gefährlichen Spannungen
aussetzen. Überlassen Sie Wartungs- oder Reparaturarbeiten ausschließlich qualifizierten
Fachwerkstätten.
Als Ersatzteile dürfen nur Teile verwendet werden, die vom Hersteller zugelassen wurden oder
solche, die identische Leistungsdaten aufweisen. Nicht genehmigte Ersatzteile können zu
Schäden an Personen (elektrischer Schlag) und Gerät (Feuer) führen.
Nach jeder Wartung oder Reparatur des Geräts muss das Gerät auf einwandfreien Betrieb
überprüft werden.
Die Installation des Geräts sollte nur von qualifiziertem Personal ausgeführt werden und muss den
örtlichen Spezifikationen und Vorschriften entsprechen.
Richten Sie die Kamera nie auf ein Objekt mit hoher Leuchtkraft. Helle vertikale oder horizontale
Linien können auf dem Bildschirm das gesamte Bild überstrahlen. Dieser Nachzieheffekt ist kein
Fehler, sondern eine Eigenart der Halbleiter CCD’s, wenn diese einer starken Lichtquelle direkt
ausgesetzt werden.
Die Kamera sollte am Installationsort auf die Lichtverhältnisse usw. eingestellt werden (siehe
OSD).
Bitte beachten Sie im Fall der Entsorgung unbrauchbarer Geräte die geltenden gesetzlichen
Vorschriften.
Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer
Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen. Bitte entsorgen Sie
das Gerät bei Ihrer örtlichen kommunalen Sammelstelle.
Über dieses Handbuch
Dieses Handbuch dient zur Unterstützung bei der Verwendung der Kamera VTC-HDH322P,
VTC-HDH352P und VTC-HDH352P/W.
Diese Bedienungsanleitung unterliegt einer strikten Qualitätskontrolle. Dennoch kann keine
Garantie dafür gegeben werden, dass keine Fehler enthalten sind. Es können Änderungen
zu der Bedienungsanleitung vorgenommen werden ohne vorherige Ankündigung.
Bevor Sie diese Kamera in Gebrauch nehmen, lesen Sie diese Anleitung sorgfältig durch.
Bewahren Sie diese Anleitung für die künftige Verwendung gut auf. Überprüfen Sie, ob alle
Komponenten der Kamera mitgeliefert wurden. Sollten Komponenten fehlen, so nehmen Sie
die Kamera nicht in Betrieb und wenden sich an Ihren Fachhändler. Versuchen Sie nicht,
eine defekte Kamera selbst zu reparieren, sondern lassen Sie die Reparaturen
ausschließlich von qualifiziertem Fachpersonal ausführen! Bei unsachgemäßer Handhabung
der Kamera entfällt jeglicher Garantieanspruch.

Bedienungsanleitung / User Manual VTC-HDH322P / VTC-HDH352P / VTC-HDH352P/W
_________________________________________________________________________________
- 8 -
Lieferumfang
1 x Kamera VTC-HDH322P bzw. VTC-HDH352P bzw. VTC-HDH352P/W
1 x Kabeladapter BNC-Buchse/Sockelstecker
1 x Handbuch
Installation
(siehe auch nachfolgende Bildseiten)
Diese Kamera ist eine Kompaktkamera im vandalismusgeschützten Wetterschutzgehäuse,
Schutzklasse IP-66, zur Wand- oder Deckenmontage. Sie dient zum Einsatz in
Videoüberwachungsanlagen.
Die technischen Daten finden Sie am Ende der Bedienungsanleitung.
1. Halter und Kamerabefestigung
Installieren Sie die Kamera auf einem festen Untergrund, der das Gewicht der Kamera
tragen kann. Verwenden Sie bitte geeignete Schrauben für eine sichere Installation der
Kamera.
2. Stromversorgung und Monitor Impedanz
Benutzen Sie nur ein Netzteil mit ausreichender Leistung (empfohlenes Netzteil – siehe unter
technische Daten). Es sollten ausschließlich zugelassene Kabel eingesetzt werden.
Ist ein Monitor direkt angeschlossen, muss der Monitor-Impedanz-Schalter auf 75 Ohm
gestellt sein. Überprüfen Sie den Schalter, falls das Videobild schlecht dargestellt ist.
Anschluss der Stromversorgung und des Videoausgangs siehe Bild 1.
Mitgeliefert wird ein Kabeladapter BNC-Buchse/Sockelstecker, der auf den zusätzlichen
Videoausgang auf der Kameraplatine aufgesteckt werden kann, um z.B. bei der
Kamerainstallation einen Monitor anzuschließen, wenn das normale Anschlusskabel schon
verlegt ist (Bild 3).

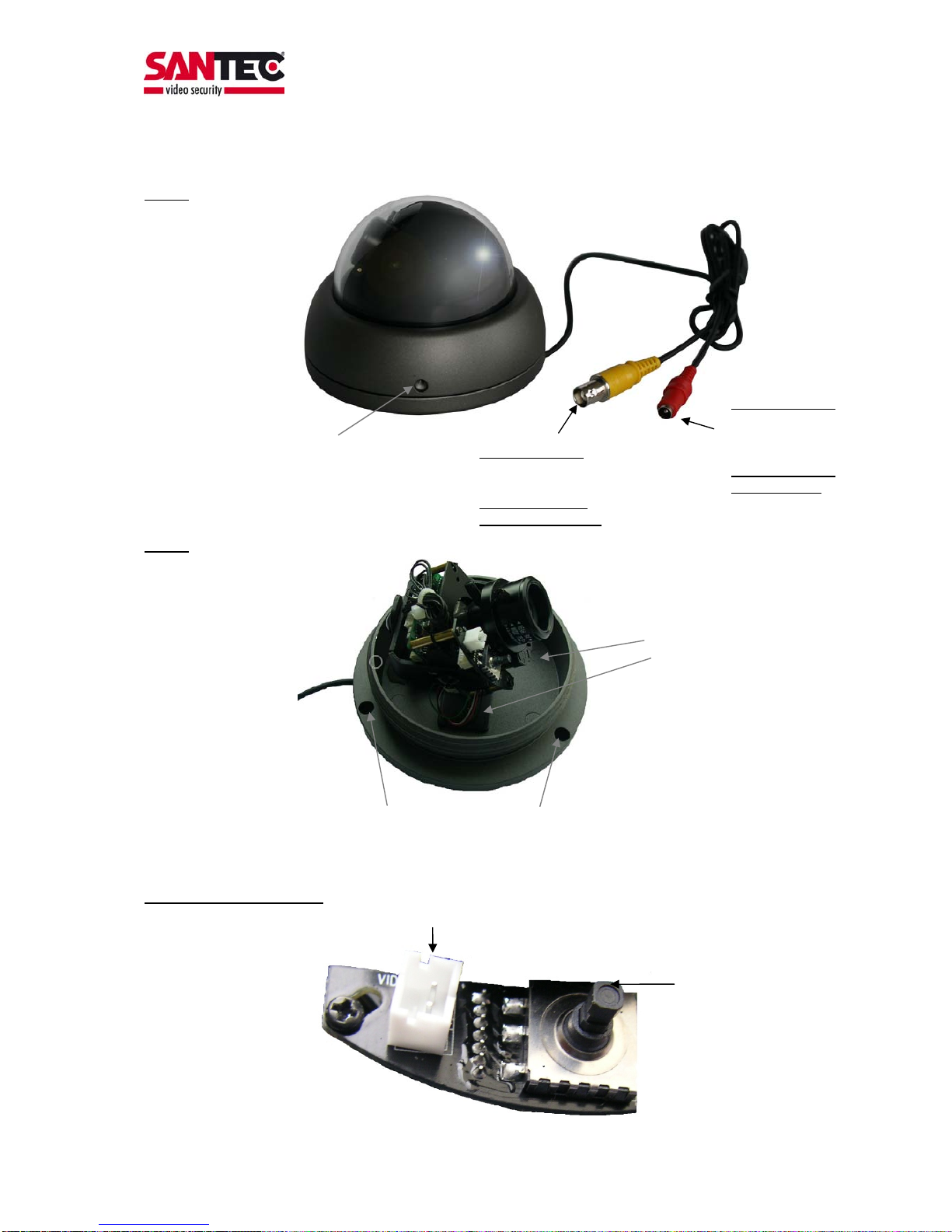

3. Öffnen des Kameraschutzgehäuses (Bild 1)
Lösen Sie die Gehäuseschraube. Drehen Sie dann das Gehäuse vorsichtig von der Kamera
herunter.
Achtung: Die Kuppel ist nicht zusätzlich mit einem Seil gesichert!
Bei unsachgemäßer Handhabung erlischt der Garantieanspruch!
4. optionale weiße Gehäusekappe (nur für VTC-HDH322P und VTC-HDH352P): (Bild 6)
Wenn Sie statt des anthrazitfarbenen Kameraschutzgehäuses lieber ein weißes Gehäuse
verwenden möchten, ist eine weiße Kunststoff-Gehäusekappe lieferbar: CABD322W für
Kamera VTC-HDH322P und CABD352W für Kamera VTC-HDH352P. Die weiße
Gehäusekappe wird dann einfach über das anthrazitfarbene Kameraschutzgehäuse
geschoben (eine zusätzliche Befestigung, z.B. mit Schrauben, ist nicht erforderlich).

Bedienungsanleitung / User Manual VTC-HDH322P / VTC-HDH352P / VTC-HDH352P/W
_________________________________________________________________________________
- 9 -
5. Einstellungen
Objektiveinstellung für VTC-HDH322P: (Bild 4a)
Die Einstellung des Objektivs (Brennweite und Fokus) erfolgt mittels der beiden Einstellringe.
Lösen Sie dazu vorsichtig die beiden Sicherheitsschrauben ein wenig, so dass Sie die
Einstellringe drehen können. Stellen Sie nun das Objektiv nach Ihren Wünschen ein und
drehen Sie die beiden Sicherheitsschrauben wieder vorsichtig fest.
Objektiveinstellung für VTC-HDH352P und VTC-HDH352P/W: (Bild 4b)
Diese Kamera ist mit einem EasyFocus Objektiv mit 2,8 – 10 mm ausgestattet. Dieses
Objektiv hat einen großen Bildschärfebereich; der Fokus muss nicht eingestellt werden. Die
Brennweiteneinstellung erfolgt über einen kleinen Joystick, der nach links bzw. rechts
bewegt werden kann (TELE oder WIDE).
OSD:
Die Kameraeinstellungen erfolgen komplett über ein Bildschirm-Menü (OSD). Am
Kameramodul finden Sie eine kleine Platine mit einem Mini-Joystick (Bild 3). Drücken Sie
oben auf diesen Joystick und es öffnet sich ein Menü im Videobild. Nun können Sie mit
diesem Joystick durch Bewegen nach links/rechts/oben/unten die gewünschten Menüpunkte
erreichen. Ist im Menü eine Bestätigung notwendig, so drücken Sie von oben auf den
Joystick.
Folgen Sie zur Einstellung der Kamera den Anweisungen unter „Einstellung der Kamera
über das OSD“ auf den folgenden Seiten.
zusätzlicher Videoanschluss: (Bild 3)
Diesen zusätzlichen Videoanschluss können Sie über den mitgelieferten Adapter z.B. für den
Monitoranschluss bei der Installation verwenden, wenn das normale Videoanschlusskabel
schon verlegt wurde.
Elektronische Wasserwaage bei VTC-HDH352P, VTC-HDH352P/W: (Bild 6)
Die Kameras VTC-HDH352P und VTC-HDH352P/W sind mit einer elektronischen
Wasserwaage ausgestattet. 2 LEDs dienen als elektronische Ausrichthilfe, um das
angezeigte Bild horizontal darzustellen.
Die LEDs leuchten nicht: Die Kamera ist korrekt horizontal ausgerichtet.
Die linke LED blinkt: Drehen Sie das Kameramodul ein Stückchen nach rechts, bis
die LED erlischt.
Die rechte LED blinkt: Drehen Sie das Kameramodul ein Stückchen nach links, bis die
LED
erlischt.
Beide LEDs blinken: Die Kamera steht auf dem Kopf. Drehen Sie sie daher um 180°.

Bedienungsanleitung / User Manual VTC-HDH322P / VTC-HDH352P / VTC-HDH352P/W
_________________________________________________________________________________
- 10 -
Die Kamera im Überblick
Bild 1:
Bild 2:
Siehe auch Seite 20 „Anordnung der Montagelöcher“
Bild 3a (VTC-HDH322P):
Schraube zum Sichern des
Kameragehäuses VTC-HDH322P:
Videoanschluss BNC
VTC-HDH352P,
VTC-HDH352P/W:
offenes Kabelende
VTC-HDH322P:
Anschluss
Betriebsspannung
VTC-HDH352P,
VTC-352P/W:
offenes Kabelende
Schraublöcher für Kamerabefestigung (für VTC-HDH322P)
zusätzlicher Videoanschluss (für Testzwecke/Installation)
Mini-Joystick
für OSD
Schraublöcher für
Kamerabefestigung
(für VTC-HDH352P,
VTC-HDH352P/W)

Bedienungsanleitung / User Manual VTC-HDH322P / VTC-HDH352P / VTC-HDH352P/W
_________________________________________________________________________________
- 11 -
Bild 3b (VTC-HDH352P, VTC-HDH352P/W):
Bild 4a (VTC-HDH322P):
Bild 4b (VTC-HDH352P, VTC-HDH352P/W):
Schrauben für
Objektiveinstellung
Die Position des
Kameramoduls kann in
3 Achsen ausgerichtet
werden.
Mini-Joystick zur
Brennwerteneinstellung
(TELE oder WIDE)
Mini-Joystick für OSD
zusätzlicher Videoanschluss
(für Testzwecke/Installation) Mini-Joystick zur
Brennwerteneinstellung

Bedienungsanleitung / User Manual VTC-HDH322P / VTC-HDH352P / VTC-HDH352P/W
_________________________________________________________________________________
- 12 -
Bild 5 (nur VTC-HDH352P, VTC-HDH352P/W):
Bild 6 (nur VTC-HDH322P, VTC-HDH352P):
optional:
weiße Gehäusekappe CABD322W
(für VTC-HDH322P) bzw. CABD352W
(für VTC-HDH352P) zum Aufstecken auf
das Kameragehäuse
2 LEDs als Ausrichthilfe


Bedienungsanleitung / User Manual VTC-HDH322P / VTC-HDH352P / VTC-HDH352P/W
_________________________________________________________________________________
- 13 -
Einstellung der Kamera über das OSD (Bildschirm-Menü)
Die Kameraeinstellungen erfolgen komplett über ein Bildschirm-Menü (OSD). Am
Kameramodul finden Sie eine kleine Platine mit einem Mini-Joystick (Bild 3). Drücken Sie
oben auf diesen Joystick und es öffnet sich ein Menü im Videobild. Nun können Sie mit
diesem Joystick durch Bewegen nach links/rechts/oben/unten die gewünschten Menüpunkte
erreichen. Ist im Menü eine Bestätigung notwendig, so drücken Sie von oben auf den
Joystick.
Ist im Menü von der SET-Taste die Rede, so bedeutet dieses einen Druck auf den Joystick.
Wenn Sie auf den Joystick drücken, öffnet sich das folgende Menü:
Menü-Übersicht:
Objektiv (Lens Option)
DC
Belichtung (Exposure)
Shutter AGC Sens-Up Zurück
Weißabgleich (White Balance)
ATW Indoor (Innen) Outdoor (Außen) AWC
Manual
Gegenlichtkontrolle (Backlight)
BLC HLC Aus
DNR
Ein Aus
Tag/Nacht (Day/Night)
Color B/W Auto Extern
Bildeinstellung (Image Adj.)
Einfrieren V-Rev .H-Rev D-Zoom
Schärfe Zurück
Spezial (Special)
Titel Kam Sync Bew. erkennung Privat
DIS Einst. Komm.* Sprache
Rücksetzen Zurück
Beenden (Exit)
* nicht verwendet

Bedienungsanleitung / User Manual VTC-HDH322P / VTC-HDH352P / VTC-HDH352P/W
_________________________________________________________________________________
- 14 -
Objektiv (Lens Option):
Die Objektivsteuerung ist auf DC voreingestellt.
Durch Druck auf den Joystick öffnet sich ein Menü und Sie können die Bildhelligkeit
nachregeln (0–70). Nochmaliger Druck auf den Joystick speichert den Wert ab.
Belichtung (Exposure):
Shutter (Verschluss):
Der Flickerless-Modus (FLK) reduziert das Bildschirmflimmern.
AGC (Automatic Gain Control):
Automatische Verstärkungsreglung zur Regulierung der Helligkeitseinstellung (stark,
mittel, aus). Die Bildhelligkeit kann nachgeregelt werden.
Sens-Up:
AUS oder AUTO. Mit der AUTO-Einstellung haben Sie die Möglichkeit, den Wert von
2x bis 256x einzustellen, um bei Umgebungen mit wenig Licht oder bei Dunkelheit ein
besseres Bild zu bekommen. Dabei kann es zu Bildrauschen kommen. Diese
Funktion wird deaktiviert, wenn sich der Shutter im FLK-Modus befindet.
Weißabgleich (White Balance):
ATW:
Automatischer Weißabgleich (Auto Tracking White Balance) für Farbtemperatur-
bereiche von 1800°K – 10500°K.
Indoor (Innen):
Für Farbtemperaturbereiche von 4500°K – 8500°K.
Outdoor (Außen):
Für Farbtemperaturbereiche von 1800°K – 10500°K.
AWC -> Set:
Auto White Balance Control. Hier erfolgt ein automatischer Weißabgleich, wenn Sie
z.B. ein weißes Blatt Papier bei ausreichender Beleuchtung vor die Kamera halten
und auf den Joystick drücken.
Manual:
Die Rot- und Blauwerte werden manuell eingestellt.
Gegenlichtkontrolle (Backlight):
BLC:
Wenn das Objekt einem starken Hintergrundlicht ausgesetzt ist, ist es möglich, durch
die „Backlight“ Funktion ein scharfes Bild des Objekts und des Hintergrunds zu
erreichen. Es können Bildbereiche berücksichtigt werden (oben, unten, links, rechts)
sowie der Pegel (mittel, stark, gering) eingestellt werden.
HLC:
High Light Compensation. Lichtpunkte können entfernt werden und das Bild wird
dadurch schärfer. Die Farbabdeckung kann im Bereich von 0 – 150 eingestellt
werden.
DNR (Digital Noise Reduction):
Das Bildrauschen kann hiermit reduziert werden. Wird der DNR-Wert erhöht und somit das
Bildrauschen reduziert. Allerdings kann es hierbei zu Artefakten kommen. Pegeleinstellung
im Wertebereich von 1 – 32. Ist die automatische Verstärkungsreglung (AGC) ausgeschaltet,
so ist auch die DNR-Funktion deaktiviert.

Bedienungsanleitung / User Manual VTC-HDH322P / VTC-HDH352P / VTC-HDH352P/W
_________________________________________________________________________________
- 15 -
Tag/Nacht Funktion (Day/Night):
Color: Farbmodus.
BW: Schwarzweiß-Modus.
Auto: Automatische Einstellung auf Farb- oder Schwarzweiß-Modus. Detektion durch
das Videosignal (Werkseinstellung)
Extern: ohne Funktion
Bildeinstellung (Image Adj):
Einfrieren: Standbild.
V-Rev: Vertikale Drehung der Bildschirmansicht (EIN/AUS).
H-Rev: Horizontale Drehung der Bildschirmansicht (EIN/AUS).
D-Zoom (EIN, AUS): 1-10facher digitaler Zoom. Bei eingeschaltetem Zoom kann bis
zu 10fach digital gezoomt werden (Pegelwert 1-132).
Schärfe (EIN/AUS): Durch Erhöhung der Schärfe werden die Objektumrisse klarer
dargestellt. Eine zu hohe Schärfeneinstellung führt jedoch zu Bildrauschen und kann
das Bild verschwommen erscheinen lassen (Pegelwert 1-31).
Zurück: Speicherung der Einstellungen und Rückkehr zum Setup-Menü.
Spezial (Special):
Titel Kam
Ein Kameratitel/-name oder eine Kameranummer kann auf dem Bildschirm eingeblendet
werden (max. 15 Zeichen).
Wählen Sie durch Bewegung des Joysticks nach rechts/links/oben/unten den gewünschten
Buchstaben/Zahl aus und bestätigen Sie Ihre Auswahl durch Druck auf den Joystick. Gehen
dann zum nächsten Buchstaben/Zahl.
Mit den beiden Pfeilen und können Sie im Kameratitel zurück oder vorwärts gehen, um
Korrekturen vorzunehmen.
Mit CLR (LÖ) löschen Sie den kompletten Kameratitel.
Mit POS können Sie die Positionierung der Kameratitel-Einblendung bestimmen.
Mit END bestätigen Sie den eingegebenen Kameratitel.

Bedienungsanleitung / User Manual VTC-HDH322P / VTC-HDH352P / VTC-HDH352P/W
_________________________________________________________________________________
- 16 -
Sync:
INT: Die Kamera wird intern synchronisiert.
Diese Funktion ist fest eingestellt.
Bewegungserkennung (Motion Detection) EIN/AUS:
Mit dieser Kamera können Sie Bewegungen in acht
verschiedenen Überwachungsbereichen verfolgen.
Der Hinweis „Motion Detection“ wird im Videobild
eingeblendet, wenn eine Bewegung erkannt wurde.
oEmpfindlichkeit (Sensitivity):
Sie können acht verschiedene Überwachungsbereiche bestimmen. Wenn die
Empfindlichkeit hoch eingestellt ist, können auch kleinste Bewegungen
erkannt werden.
oModus Bereich (Area Mode):
Aktivierung oder Deaktivierung des ausgewählten Überwachungsbereichs.
oSel Pos:
oBestimmung des Auswahlbereichs: oben links, oben rechts, unten links oder
unten rechts.
oYPos:
Vertikale Verschiebung.
oXPos:
Horizontale Verschiebung.
oFill Set:
Der ausgewählte Überwachungsbereich wird farbig angezeigt.
oZurück (Return):
Speicherung der Einstellungen und Rückkehr zum „Special“-Menü.

Bedienungsanleitung / User Manual VTC-HDH322P / VTC-HDH352P / VTC-HDH352P/W
_________________________________________________________________________________
- 17 -
Privatzonen (Privacy) EIN/AUS:
Privatzonen, hier erfolgt keine Anzeige des Bildes.
oBereichsauswahl (Area Sel):
Bis zu acht Privatzonen können bestimmt werden.
oModus Bereich (Area Mode):
Aktivierung oder Deaktivierung des gewählten Bereichs.
oBereichsfarbe (Mask Color):
Wählen Sie die Farbe des gewählten Bereichs.
o(Transparenz) Transp.:
Wählen Sie die Transparenz des gewählten Bereichs.
oZurück (Return):
Speicherung der Einstellungen und Rückkehr zum „Special“-Menü.
DIS:
Digital Image Stabiliser (Bildstabilisierung). Bildbewegungen, z.B. wackeln, die durch
externe Faktoren ausgelöst werden, können hiermit reduziert werden.
Sprache (Language):
Sprachauswahl. Es stehen Englisch, Spanisch, Französisch, Italienisch und Deutsch
zur Verfügung.
Zurücksetzten (Reset):
Alle Einstellungen werden auf Werkseinstellungen zurückgestellt.
Zurück (Return):
Rückkehr zum „Setup“-Menü.

Bedienungsanleitung / User Manual VTC-HDH322P / VTC-HDH352P / VTC-HDH352P/W
_________________________________________________________________________________
- 18 -
Besondere Ausstattungsmerkmale
Tag/Nacht-Kamera mit mechanischem IR-Cut-Filter
Bildauflösung 580/700 TVL
integriertes manuelles Zoom-Objektiv: VTC-HDH322P: 2,8 – 12 mm
VTC-HDH352P: 2,8 – 10 mm Easy Focus
VTC-HDH352P/W: 2,8 – 10 mm Easy Focus
10fach Digital-Zoom zuschaltbar
einfache Kameraeinstellungen durch OSD (Bildschirm-Menü) mittels Mini-Joystick
IP-66 Wetterschutzgehäuse, vandalismusgeschützt
optional: weiße Gehäusekappe (CABD322W bzw. CABD352W) für Kamera
VTC-HDH322P bzw. VTC-HDH352P
Technische Daten
Kameramodell VTC-HDH322P VTC-HDH352P VTC-HDH352P/W
Kameratyp Tag/Nacht Kuppelkamera im Wetterschutzgehäuse
Videonorm PAL
Bildaufnahmesensor 1/3“ Sony CCD Chip
Aktive Bildelemente 752(H) x 582(V)
Horizontale Auflösung 580/700 TVL
Minimale Beleuchtung 0,05 Lux / 0,0002 Lux
Signal/Rauschabstand > 52 dB
Videoausgang BNC, 1,0 Vss an 75 Ohm
Objektiv 2,8 - 12 mm
manuelles
Vario-Zoom-
Objektiv,
DC-gesteuert
2,8 - 10 mm Vario-Zoom-Objektiv,
DC-gesteuert, EasyFocus, einstellbar
über Mini-Joystick
OSD (Bildschirmmenü)
Einstellungen Kameraeinstellungen über komfortables im Videobild eingeblendetes Menü mittels Mini-Joystick
Elektrische Eigenschaften
Betriebsspannung 12 V DC 12 V DC / 24 V AC
Leistungsaufnahme 2 Watt 3,5 Watt
Mechanische Eigenschaften
Abmessungen (DxH) 110 x 80 mm 130 x 100 mm
Gewicht ca. 550 g ca. 800 g
Gehäusematerial Metallgehäuse,
anthrazit Metallgehäuse, weiß
Umgebungsbedingungen
Betriebstemperatur -10° bis +50° C
Empfohlenes Zubehör
(optional)
Netzteil SANTEC VCA-
12V-1.3AS SANTEC VCA-12V-1.3A
weiße Gehäusekappe CABD322W CABD352W nicht erforderlich
Irrtum und technische Änderungen vorbehalten.

Bedienungsanleitung / User Manual VTC-HDH322P / VTC-HDH352P / VTC-HDH352P/W
_________________________________________________________________________________
- 19 -
Abmessungen
VTC-HDH322P:
Seitenansicht: Draufsicht:
VTC-HDH352P, VTC-HDH352P/W:
Seitenansicht: Draufsicht:
Alle Angaben in Millimeter.

Bedienungsanleitung / User Manual VTC-HDH322P / VTC-HDH352P / VTC-HDH352P/W
_________________________________________________________________________________
- 20 -
Anordnung der Montagelöcher
VTC-HDH322P:
VTC-HDH352P, VTC-HDH352P/W:
Alle Angaben in Millimeter.
