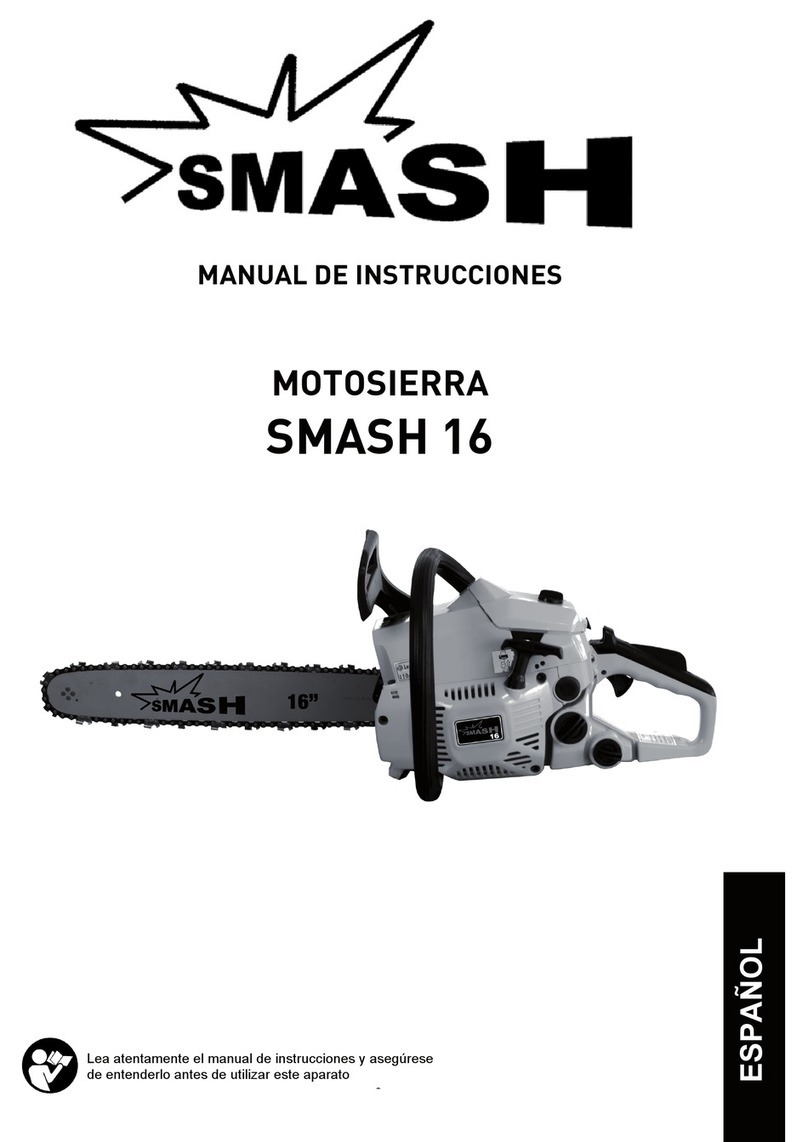

SMASH 16-V18 User manual

Manual de instrucciones - Instrucon manual
Libreo d’istruzioni - Manual do operador-
MOTOSIERRA / CHAINSAW / TRONÇONNEUSE MOTOSEGA/
MOTOSSERRA / Αλυσοπρίονο βενζίνης
SMASH 16 - V18

Español - 3/1722/172 Español
SMASH 16-V18 SMASH 16-V18
MANUAL ORIGINAL
REF: SMSSMASH16V18M0817V2
FECHA PUBLICACIÓN: 10-08-2017
FECHA REVISIÓN: 31-08-2023
1. Introducción 2
2. Normas y precauciones de seguridad 3
3. Iconos de advertencia 11
4. Símbolos en la máquina 11
5. Descripción de la máquina 12
6. Instrucciones para la puesta en servicio 14
7. Utilización de la máquina 19
8. Mantenimiento y servicio 23
9. Detección e identificación de fallos 27
10. Transporte 29
11. Almacenamiento 29
12. Información sobre la destrucción
del equipo/reciclado 29
13. Condiciones de garantía 30
Declaración de conformidad CE 31
Gracias por haber elegido esta máquina Smash.
Estamos seguros de que usted apreciará la calidad
y prestaciones de esta máquina, que le facilitará su
tarea por un largo periodo de tiempo. Recuerde que
esta máquina dispone de la más amplia y experta
red de asistencia técnica a la que usted puede acudir
para el mantenimiento de su máquina, resolución de
problemas y compra de recambios y/o accesorios.
LA SEGURIDAD LO PRIMERO.
¡Atención! Lea todas las advertencias de
seguridad y todas las instrucciones. La
no observación de todas las advertencias e
instrucciones relacionadas a continuación puede dar
como resultado fuego y/o una lesión seria. Antes de
usar esta máquina lea atentamente la información
indicada en este manual sobre las técnicas de puesta
en marcha seguras y correctas.
Corte únicamente madera. No utilice la
motosierra para otros fines no previstos. Por ejemplo:
no utilice la motosierra para cortar materiales
plásticos, ladrillos o materiales de construcción
distintos de la madera. La utilización de la motosierra
para operaciones diferentes de las previstas puede
provocar situaciones peligrosas.
Para evitar la manipulación incorrecta de esta
máquina lea todas las instrucciones de este manual
antes de usarla por primera vez. Toda la información
incluida en este manual es relevante para su
seguridad personal y la de las personas, animales
y cosas que se encuentren a su alrededor. Si tiene
alguna duda respecto a la información incluida en
este manual pregunte a un profesional o diríjase al
punto de venta donde adquirió esta máquina para
resolverla.
ÍNDICE 1. INTRODUCCIÓN

Español - 3/1722/172 Español
SMASH 16-V18 SMASH 16-V18
Guarde todas las advertencias y todas las
instrucciones para una referencia futura. Si vende
esta máquina en un futuro recuerde entregar este
manual al nuevo propietario.
La expresión “Interruptor en posición Abierta” significa
que el interruptor está desconectado e “Interruptor
en posición Cerrado” significa que el interruptor está
conectado.
Recuerde que el operador de la máquina es respon-
sable de los peligros y accidentes causados a otras
personas o cosas. El fabricante no será en ningún
caso responsable de los daños provocados por un uso
indebido o incorrecto de esta máquina.
2. NORMAS Y PRECAUCIONES DE
SEGURIDAD
Para evitar la manipulación incorrecta de
esta máquina lea todas las instrucciones
de este manual antes de usarla por primera
vez. Toda la información incluida en este manual
es relevante para su seguridad personal y la de
las personas, animales y cosas que se encuentren
a su alrededor. Si tiene alguna duda respecto a la
información incluida en este manual pregunte a un
profesional o diríjase al punto de venta donde adquirió
esta máquina para resolverla.
La siguiente lista de peligros y precauciones incluye
las situaciones más probables que pueden ocurrir
durante el uso de esta máquina. Si se encuentra con
una situación no descrita en este manual utilice el
sentido común para utilizar la máquina de la manera
más segura posible o, si usted ve peligro, no utilice la
máquina.
2.1. USUARIOS
Esta máquina ha sido diseñada para ser manipulada
por usuarios mayores de edad y que hayan leído
y entendido estas instrucciones. Esta máquina no
puede ser usada por personas (incluidos niños) con
capacidades físicas, psíquicas o mentales reducidas,
o con falta de experiencia o conocimiento.
¡Atención! No permita que personas menores
de edad utilicen esta máquina.
¡Atención! No permita que personas que no
entiendan estas instrucciones utilicen esta máquina.
Antes de usar esta máquina familiarícese con la
misma asegurando que usted conoce perfectamente
donde están todos los controles, los dispositivos
de seguridad y la manera en que se debe utilizar.
Si usted es un usuario inexperto le recomendamos
que ejecute una práctica mínima realizando trabajos
sencillos y, si es posible, en compañía de una persona
con experiencia.
El dispositivo de corte de esta máquina está afilado.
Utilizar esta máquina de manera inapropiada es
peligroso.
¡Atención! Sólo preste esta máquina a personas
que estén familiarizadas con este tipo de máquina y
conozcan como utilizarla. Siempre preste junto con
la máquina el manual de instrucciones para que
el usuario lo lea detenidamente y lo comprenda.
Esta máquina es peligrosa en manos de usuarios no
entrenados.
2.2. SEGURIDAD PERSONAL
Esté alerta, vigile lo que está haciendo y use el
sentido común cuando maneje esta máquina.

Español - 5/1724/172 Español
SMASH 16-V18 SMASH 16-V18
Nunca utilice la máquina con las protecciones
defectuosas o sin dispositivos de seguridad.
No modifique los controles de esta máquina.
No utilice esta máquina si alguno de sus
componentes está dañado.
Evite la inhalación de los gases de escape. Esta
máquina produce gases peligrosos como el
monóxido de carbono que pueden causar mareos,
desmayos o la muerte.
No use esta máquina cuando esté cansado o bajo
la influencia de drogas, alcohol o medicamentos.
Un momento de distracción mientras maneja esta
máquina puede causar un daño personal serio.
Retire todas las llaves o herramientas de mano
de la máquina y de la zona de trabajo antes de
arrancar esta máquina. Una llave o herramienta
dejada cerca de la máquina puede ser tocada por
una parte de la máquina en movimiento y proyectarse
causando daños personales.
No se sobrepase. Mantenga los pies bien asentados
en el suelo y conserve el equilibrio en todo
momento. Mantenga siempre un apoyo apropiado
de los pies y haga funcionar la máquina solamente
cuando esté de pié sobre una superficie fija, segura
y nivelada. Las superficies deslizantes o inestables
pueden provocar una pérdida de equilibrio o de
control de la máquina.
Mantenga todas las partes del cuerpo alejadas de
los elementos de corte y piezas en movimiento
cuando la máquina esté funcionando. Antes de
arrancar la máquina, asegúrese de que el elemento
de corte no esté en contacto con ningún objeto. Un
momento de descuido durante el funcionamiento de la
máquina puede provocar que su vestido u otra parte
del cuerpo sea cortado por el elemento de corte de la
herramienta.
Sostenga siempre la motosierra con su mano
derecha sobre la empuñadura trasera y su mano
izquierda sobre la empuñadura delantera. Sostener
la motosierra con las manos invertidas aumenta el
riesgo de accidente corporal y no debería hacerse
nunca.
Verifique el estado del árbol para evitar que ramas
secas puedan caer golpeándole mientras usted
corta.
Cuando corte una rama que esté bajo tensión
esté alerta al riesgo de retorno elástico. Cuando la
tensión de las fibras de madera se libera, la rama,
bajo un efecto de resorte puede golpear al operario
y/o proyectar la motosierra fuera de control.
Tenga una precaución extrema cuando corte
malezas y arbustos jóvenes. Los materiales finos
pueden aprisionar la cadena de la sierra y ser
proyectados hacia usted, o hacerle perder el equilibrio
bajo el efecto de la tracción.
Si usted es un usuario inexperto le recomendamos
que tenga una práctica mínima ejercitándose cortando
troncos sobre un caballete u horquilla de aserrado.
Si la máquina vibra anormalmente pare el motor,
inspeccione la máquina buscando la posible causa y
repárela. Si no encuentra la razón lleve su máquina a
su servicio técnico.
No toque el escape de la máquina con el motor en
marcha o justo después de haberla parado. El escape
de esta máquina alcanza altas temperaturas durante
el funcionamiento del motor y se mantiene algunos
minutos tras la parada del mismo.

Español - 5/1724/172 Español
SMASH 16-V18 SMASH 16-V18
No deje esta máquina en funcionamiento sin
vigilancia. Si tiene que dejar la máquina desatendida
apague el motor, espere a que la herramienta de corte
pare y desenchufe el cable de la bujía.
Cuando transporte sostenga la motosierra por la
empuñadura delantera con la máquina apagada, la
cadena y espada cubiertas con la tapa y a distancia
de las partes del cuerpo. Cuando almacene la
motosierra, cubra siempre la espada con la tapa. Una
manipulación apropiada de la motosierra reducirá la
probabilidad de contacto accidental con la cadena de
la sierra móvil.
No intente quitar el material cortado de la zona de
trabajo o de la herramienta de corte cuando ésta está
en movimiento. Esté seguro de que la máquina está
apagada cuando realice labores de limpieza de restos
de material.
No coja la máquina nunca por la herramienta de corte.
Las herramienta de corte tiene bordes afilados que
pueden herirle.
Almacene las herramientas inactivas fuera del alcance
de los niños.
2.2.1. ROPA DE TRABAJO
Vista adecuadamente. No vista ropa suelta o joyas.
Mantenga su pelo, su ropa y guantes alejados de
piezas en movimiento. La ropa suelta, las joyas o
el pelo largo pueden ser cogidos por las piezas en
movimiento.
Utilizar protección ocular y auditiva siempre
que se esté utilizando esta máquina.
El ruido provocado por esta máquina puede
dañar los oídos. Utilice protectores auditivos. Si
usted trabaja regularmente con esta máquina visite
regularmente a su médico para revisar su capacidad
de audición.
¡Atención!: Al trabajar con protecciones auditivas
usted debe tener más cuidado a las señales visuales
ya que las auditivas serán más débiles.
Se recomienda un equipo suplementario de
protección para la cabeza, las manos, las piernas y los
pies. La utilización para las condiciones apropiadas
de un equipo de seguridad tal como una mascarilla
antipolvo, guantes de seguridad, botas no resbaladizas
y casco reducirá los daños personales. Un vestido de
protección adecuado reducirá los riesgos corporales
provocados por los restos proyectados o por un
contacto accidental con la cadena de la sierra.
Usted debe llevar consigo:
• Herramientas.
• Cinta de señalización para la zona de trabajo.
• Teléfono móvil (Para usar en caso de urgencia).
2.2.2. VIBRACIONES
La utilización prolongada de esta máquina
expone al usuario a vibraciones que pueden
provocar la enfermedad de los “dedos blancos”
(Fenómeno de Raynaud). Esta enfermedad reduce
sentido del tacto de las manos y la capacidad
de regulación de la temperatura, generando una
insensibilidad en los dedos y una sensación de ardor.
Esta enfermedad puede causar problemas en los
nervios y en la circulación e, incluso, necrosis en las
manos. Un nivel de vibraciones elevado y periodos
largos de exposición son los factores que contribuyen
a la enfermedad de los dedos blancos. Con el fin
de reducir el riesgo de la enfermedad de los dedos
blancos es necesario que tenga en cuenta estas
recomendaciones:
• Usar siempre guantes.
• Preocuparse de tener siempre las manos calientes.

Español - 7/1726/172 Español
SMASH 16-V18 SMASH 16-V18
• Asegurarse que la cadena está siempre bien
afilada.
• Hacer descansos frecuentes.
• Sujetar firmemente siempre la máquina por las
empuñaduras.
Si usted detecta algunos de los síntomas de
la enfermedad de los dedos blancos consulte
inmediatamente a su médico.
2.3. SEGURIDAD DEL ÁREA DE TRABAJO
No utilice esta máquina en atmosferas explosivas,
así como en presencia de líquidos inflamables,
gases y polvo.
No arranque la máquina en una habitación o
recinto cerrado. Los gases del escape, los vapores
del combustible y el aceite de la cadena contienen
monóxido de carbono y sustancias químicas
peligrosas.
En caso de una concentración de gases producida
por una ventilación insuficiente, elimine del área de
trabajo todo lo que impida el flujo de aire limpio para
mejorar la ventilación y no vuelva a trabajar en la zona
a no ser que usted haya ventilado correctamente la
zona y tenga claro que la ventilación es suficiente
como para que no vuelva a ocurrir esta concentración.
La zona comprendida en un radio de 15 metros
alrededor de la máquina debe ser considerada zona
de riesgo en la que no deberá entrar nadie mientras
la máquina está en marcha (zona de seguridad).
Cuando sea necesario, utilizar cuerdas y señales de
advertencia para marcar la zona de seguridad.
Mantenga alejados a los niños y curiosos mientras
maneja esta máquina. Las distracciones pueden
causarle la pérdida de control. Vigile que no entren en
su área de trabajo niños, personas o animales.
Cuando el trabajo debe ser realizado simultáneamente
por dos o más personas, siempre comprobar la
presencia y la ubicación de los otros con el fin de
mantener una distancia entre cada persona suficiente
para garantizar la seguridad.
Mantenga el área de trabajo limpia y trabaje con
buena iluminación. Sólo use esta máquina con luz
del día o con una buena iluminación artificial. Las
áreas desordenadas y oscuras provocan accidentes.
Inspeccione y retire todos aquellos objetos que
puedan ocasionar daños a usted o a la máquina.
2.4. SEGURIDAD EN EL USO DE COMBUSTIBLES
IMPORTANTE: El combustible y el
aceite con altamente inflamables. Si
el combustible, el aceite o la máquina se inflaman
apague el fuego con un extintor de polvo seco.
La gasolina y el aceite son peligrosos, evite el
contacto de la gasolina o el aceite con la piel y
ojos. No los inhale ni ingiera. En caso de ingerir
combustible y/o aceite acuda rápidamente a su
médico. Si entra en contacto con el combustible o
con el aceite límpiese con abundante agua y jabón
lo antes posible, si después siente los ojos o la piel
irritados consulte inmediatamente con un médico.
No reposte combustible en lugares
cerrados o mal ventilados. Los vapores
del combustible y el aceite contienen
sustancias químicas peligrosas. En caso de una
concentración de gases producida por una ventilación
insuficiente, elimine del área todo lo que impida el
flujo de aire limpio para mejorar la ventilación y no
vuelva a la zona a no ser que usted haya ventilado
correctamente la zona y tenga claro que la ventilación
es suficiente como para que no vuelva a ocurrir esta
concentración.

Español - 7/1726/172 Español
SMASH 16-V18 SMASH 16-V18
La gasolina y el aceite son
extremadamente inflamables y explosivos
bajo ciertas condiciones. No fume y no
acerque llamas, chispas o fuentes de calor a la
máquina. No fume mientras trasporte combustible,
cuando rellene el depósito o cuando esté trabajando.
No reposte combustible en lugares donde exista
la presencia de llamas, chispas o fuentes intensas
de calor. Rellene el depósito siempre en áreas bien
ventiladas y con el motor parado. No desborde el
combustible por intentar llenar en exceso el depósito
de combustible. En caso de fuga de combustible
asegúrese de eliminar estas fugas completamente
antes de arrancar, mueva la máquina lejos del área
del derrame y evite cualquier fuente de ignición hasta
que los vapores se hayan disipado.
Añada el combustible antes de arrancar la máquina.
Nunca quite el tapón del depósito de combustible
mientras el motor está en marcha o cuando la
máquina está caliente.
Asegúrese que el tapón de la gasolina está
correctamente cerrado mientras utiliza la máquina.
Asegúrese de cerrar correctamente el tapón de
gasolina tras el repostaje.
Asegúrese que el tapón del aceite está correctamente
cerrado mientras utiliza la máquina. Asegúrese de
cerrar correctamente el tapón del aceite tras el
repostaje.
Almacene siempre el combustible en recipientes
homologados que cumplan con la normativa europea.
No utilice combustible que haya estado almacenado
por más de 2 meses. Un carburante almacenado
demasiado tiempo hará más difícil el arranque de la
máquina y producirá un rendimiento insatisfactorio del
motor. Si el carburante ha estado en el depósito de la
máquina más de dos meses retírelo de la máquina y
sustitúyalo por uno en perfecto estado.
2.5. UTILIZACIÓN Y CUIDADOS DE ESTA MÁQUINA
Corte únicamente madera. No utilice la
motosierra para otros fines no previstos. Por ejemplo:
no utilice la motosierra para cortar materiales
plásticos, ladrillos o materiales de construcción
distintos de la madera. La utilización de la motosierra
para operaciones diferentes de las previstas puede
provocar situaciones peligrosas.
Use esta máquina, accesorios, útiles, etc. de
acuerdo con estas instrucciones y de la manera
prevista teniendo en cuenta las condiciones de
trabajo y el trabajo a desarrollar.
Compruebe que todos los elementos de seguridad
están instalados y en buen estado.
Recuerde que el operador de la máquina es
responsable de los peligros y accidentes causados
a otras personas o cosas. El fabricante no será en
ningún caso responsable de los daños provocados por
un uso indebido o incorrecto de esta máquina.
El útil de corte está muy afilado. Si usted no sigue
las instrucciones puede provocar daños severos.
Mantenga su cuerpo alejado del útil de corte
durante la utilización de la máquina.
No fuerce esta máquina. Utilice esta máquina para
la aplicación correcta. La utilización de la máquina
correcta para el tipo de trabajo a realizar le permitirá
trabajar mejor y más seguro.
Mantenga esta máquina. Compruebe que las partes
móviles no estén desalineadas o trabadas, que no

Español - 9/1728/172 Español
SMASH 16-V18 SMASH 16-V18
hay piezas rotas u otras condiciones que puedan
afectar al funcionamiento de esta máquina. Siempre
que esta máquina esté dañada repárela antes de su
uso. Muchos accidentes son causados por máquinas
pobremente mantenidas.
Mantenga los instrumentos de cortes afilados y
limpios. Los instrumentos de corte mantenidos
correctamente con los bordes de corte afilados
son menos probables de trabarse y más fáciles de
controlar.
Sigas las instrucciones referentes al engrase, tensado
y accesorios de cambio de la cadena. Una cadena
cuya tensión y engrase sean incorrectos pueden
romperse y aumentar el riesgo de retroceso.
Mantenga las empuñaduras de esta máquina secas
y limpias. Las empuñaduras grasientas o aceitadas
son deslizantes y provocan pérdida de control sobre
la máquina.
Apague la máquina, desconecte la bujía
y asegúrese de que la herramienta de
corte está parada antes de efectuar
cualquier ajuste, llenar de combustible,
cambio de accesorios, limpieza, transporte o de
almacenamiento de esta máquina. Tales medidas
preventivas de seguridad reducen el riesgo de
arrancar esta máquina accidentalmente.
Si la máquina comienza a vibrar de modo extraño
apáguela y examínela para encontrar la causa. Si
no detecta la razón lleve su máquina al servicio
técnico. Las vibraciones son siempre un indicio de un
problema en la máquina.
Reduzca el régimen de giro del motor cuando vaya a
apagar el motor, si el motor está provisto de una
válvula de corte de combustible, corte el combustible
cuando el motor haya parado.
2.5.1. FUERZAS DE REACCIÓN IMPREVISTAS
MIENTRAS SE TRABAJA CON LA MOTOSIERRA
Mantenga siempre la atención mientras efectúa cortes
con la motosierra y esté atento a las posibles fuerzas
de reacción imprevistas. Las fuerzas de reacción
imprevistas que se producen en una motosierra
son el rebote y el retroceso. Estas fuerzas pueden
desequilibrar al usuario y provocar situaciones
peligrosas.
2.5.1.1. Rebote
Se podrá producir un rebote de la
motosierra si se toca algún objeto con
la cadena de corte en la zona de la
punta de la barra mientras esta está
en marcha. El contacto de la cadena en
la punta de la barra puede provocar una
fuerza de reacción imprevista que puede impulsar
la punta de la barra hacia arriba generando un
movimiento en la motosierra de rotación que puede
provocar que la barra de la cadena choque contra
el usuario. Esta reacción puede provocar la pérdida
de control de la máquina y producir severos daños
corporales.
2.5.1.2. Tirón hacia delante
Se puede producir un “Tirón hacia delante” cuando
la cadena se para bruscamente al engancharse
en la zona de corte con un cuerpo extraño que
esté en la madera o porque no se corta de la
manera adecuada. La cadena, al pararse, empuja
hacia delante la motosierra que, si ésta no está
correctamente sujeta contra la rama o el árbol
mediante la garra, produce un tirón inesperado
que puede hacer al usuario perder el control de la
motosierra, hacerle caer hacia delante y producir
severos daños corporales.

Español - 9/1728/172 Español
SMASH 16-V18 SMASH 16-V18
Para evitar este “Tirón hacia delante” comenzar el
corte a pleno gas y mantener siempre la máquina a
tope de revoluciones durante el corte y apoyar la garra
de la motosierra contra la madera a cortar.
2.5.1.3. Retroceso
El aprisionamiento de la cadena de la sierra sobre
la parte superior de la espada puede empujar la
espada rápidamente atrás hacia el operario. La
cadena, al pararse, empuja hacia atrás (Retroceso) la
motosierra lo que, si la ésta no está correctamente
sujeta contra la rama o el árbol mediante la garra,
produce un empujón inesperado que puede hacer al
usuario perder el control de la motosierra, hacerle
caer hacia atrás y producir severos daños corporales.
Cualquiera de estas reacciones puede causarle
una pérdida de control de la sierra susceptible de
acarrearle un accidente corporal grave. No confíe
exclusivamente en los dispositivos de seguridad
integrados en su motosierra. Como usuario de la
motosierra, debería tomar las medidas para eliminar
el riego de accidente o de heridas en sus trabajos de
corte.
Estas fuerzas de reacción resultan de un mal uso de
la herramienta y/o de procedimientos o condiciones
de funcionamiento incorrectos y puede evitarse
tomando las precauciones apropiadas especificadas a
continuación:
- Sostenga firmemente la sierra con las dos
manos con los pulgares y los dedos encerrando las
empuñaduras de la sierra y posicione su cuerpo
y sus brazos para permitirle resistir las fuerzas
inesperadas. Las fuerzas inesperadas pueden ser
controladas por el operario, si se toman
precauciones adecuadas. No suelte la sierra de
cadena.
- No extienda los brazos demasiado lejos y no corte
por encima de la altura del hombro. Ello contribuye
a impedir contactos involuntarios de la extremidad
y permite un mejor control de la motosierra en
situaciones imprevistas.
- Siempre estar al tanto de dónde está la punta de la
barra de la cadena.
- Prestar atención para que la punta de la barra no
toque ningún objeto.
- No cortar ramas con la punta de la barra.
- Asegurarse de que no existe ningún clavo o
trozo de metal en la zona de corte y prestar
especial atención a clavos o trozos de hierro que
pueda haber alrededor de la zona de corte. Tener
cuidado también al cortar maderas duras donde
la cadena se puede enganchar provocando el que
la cadena se bloquee y produzca el rebote.
- Comenzar el corte a pleno gas y mantener siempre
la máquina a tope de revoluciones durante el corte.
- Cortar una sola rama o trozo de madera cada vez.
- Ser extremadamente prudente cuando introduce
la cadena de la motosierra en un corte ya
comenzado para continuar.
- No realizar cortes con la motosierra hasta que no
esté familiarizado con la técnica de corte.
- No realizar cortes en ramas o trozos de madera
que puedan cambiar de posición durante el corte o
que puedan cerrar el corte mientras éste se
practica.
- Mantener la cadena en buen estado.
- Trabajar solamente si la cadena está bien afilada y
correctamente tensada.
- No ponerse nunca en el plano de corte de la
motosierra.
- Utilizar solamente las espadas y las cadenas de
recambio especificadas por el fabricante. Las
espadas y cadenas de recambio incorrectas
pueden provocar una rotura de cadena y/o retroceso.
- Seguir las instrucciones del fabricante relativas al
afilado y mantenimiento de la cadena de sierra.
Una disminución del nivel de calibre de
profundidad puede conducir a un aumento de
retrocesos.

Español - 11/17210/172 Español
SMASH 16-V18 SMASH 16-V18
2.6. SERVICIO
Haga revisar periódicamente su máquina por
un servicio de reparación cualificado usando
solamente piezas de recambio idénticas. Esto
garantizará que la seguridad de esta máquina se
mantiene.

Español - 11/17210/172 Español
SMASH 16-V18 SMASH 16-V18
3. ICONOS DE ADVERTENCIA
Las etiquetas de advertencia indican información
necesaria para la utilización de la máquina.
4. SÍMBOLOS EN LA MÁQUINA
A fin de garantizar un uso y mantenimiento seguro de la
máquina existen los siguientes símbolos en la máquina.
Posiciones del interruptor de arranque que se encuen-
tra en el lado izquierdo de la máquina:
Esta marca indica instrucciones que deben
ser respetadas a fin de prevenir accidentes
que podrían acarrear daños corporales
graves o la muerte.
Advertencia y cuidado.
Es necesario leer atentamente este manual
del usuario antes de utilizar esta máquina.
Es necesario utilizar protección ocular y
acústica en todo momento.
Riesgo de rebote de la motosierra.
Depósito de combustible. Situado en el
tapón del depósito de combustible.
Mezcla de aceite 2 tiempos y gasolina.
Depósito de aceite de la cadena. Situado en
el tapón del depósito de aceite de la cadena.
“O” = Apagado (La máquina no funciona)
“I” = Encendido (La máquina está
preparada para funcionar).
Indicador de la dirección de instalación
de la cadena de corte.
¡Nunca utilice gasolina sola o gasolina en
mal estado!. Mezcle gasolina sin plomo
95º y un aceite totalmente sintético para
motores de 2 tiempos al 2,5% (40:1).
Utilice esta máquina siempre con
las dos manos.
Reglaje del flujo de aceite de
la cadena.
Flecha blanca= Freno no activado
(Posición normal de funcionamiento).
Flecha negra = Freno activado.
Posiciones del freno de cadena:
“H” = Tornillo de ajuste de régimen alto.
“L”= Tornillo de ajuste de régimen bajo.
“T” = Tornillo de ajuste del ralentí.
Tornillos de regulación del carburador:
Posiciones del aire:
Tirar del botón del aire para cerrar
el paso del aire. Empujar el botón
del aire para abrir el paso del aire.
Ubicado en el lateral derecho de la
máquina.
PUSH
PULL

Español - 13/17212/172 Español
SMASH 16-V18 SMASH 16-V18
5. DESCRIPCIÓN DE LA MÁQUINA
5.1. CONDICIONES DE UTILIZACIÓN
Esta máquina es de uso doméstico y está diseñada para cortar madera, ramas y troncos. Se recomienda
trabajar a temperaturas entre +5ºC y 45ºC, a una humedad inferior al 50%.
5.2. DESCRIPCIÓN DETALLADA DEL PRODUCTO
1. Protector delantero y freno de cadena
2. Tirador de arranque
3. Tapa del filtro del aire
4. Palanca del aire
5. Gatillo de seguridad
6. Empuñadura trasera
7. Gatillo del acelerador
8. Interruptor de arranque
9. Depósito de combustible
10. Depósito de aceite de cadena
11. Empuñadura delantera
12. Cadena de corte
13. Barra
14. Cebador “primer”
15. Garra

Español - 13/17212/172 Español
SMASH 16-V18 SMASH 16-V18
5.3. CARACTERÍSTICAS TÉCNICAS
Descripción Motosierra de gasolina
Marca Smash
Modelo 16-V18
Tipo de Motor 2 tiempos
Cilindrada(cm3)41
Potencia máxima (kW) (ISO 7293) 1,5
Régimen al ralentí (min-1) 2.700
Régimen máximo del motor 11.000
Combustible utilizado: Gasolina 40: aceite 1= 2,5%
Consumo específico de la máquina a potencia máxima del motor (g/kWh) 702
Tipo de engrase de cadena Automático
Longitud de barra 16
Longitud de corte utilizable (cm) 40
Paso de la cadena 3/8” bajo perfil
Espesor de la cadena 0,050”
Tipo de barra Punta piñon
Nivel de potencia sonora garantizada LwA dB(A) (ISO 22868) 114 (K=3)
Nivel de presión sonora media LpA,m dB(A) (ISO 22868) 99 (K=3)
Nivel de vibración en la empuñadura delantera (m/s2) (ISO 22867) 6,5 (K=1,5)
Nivel de vibración en la empuñadura trasera (m/s2) (ISO 22867) 6 (K=1,5)
Peso en seco (kg) 5,4

Español - 15/17214/172 Español
SMASH 16-V18 SMASH 16-V18
6.1. DESEMBALAJE Y LISTA DE MATERIALES
Esta máquina incluye los siguientes elementos que
usted encontrará dentro de la caja:
• Motor
• Protector de cadena
• Barra
• Cadena
• Llave de bujía
• Destornillador
• Manual de instrucciones
6.2. INSTALACIÓN DE LA BARRA Y CADENA
La cadena de la motosierra tiene dientes muy
afilados. Utilice siempre guantes de protección para
evitar cortarse accidentalmente.
Coloque la garra.
1. Verificar que el freno de
cadena no está activado
tirando hacia atrás de la palanca
del freno de cadena.
2. Desenroscar las tuercas (1) y retirar la tapa de la
cadena (2). Una vez que quite la tapa, ¡MUY
IMPORTANTE! retire la pieza (7).
3. Colocar la cadena (3) sobre le piñón (4) mientras
ajusta la cadena (3) alrededor de la barra (5) y
monte la barra (5) en la máquina. Ajuste la
posición del tensor de la cadena, haciendo
coincidir el pivote del tornillo tensor en el agujero
de la barra (6).
Preste atención a la posición correcta de la
cadena. La posición correcta de la cadena es la que
le presentamos a continuación:
4. Colocar la tapa de la cadena (2) y apretar
ligeramente con los dedos las tuercas (1).
5. Regular la tensión de la cadena mediante el tornillo
tensor de manera que al tirar de la cadena en el
centro de la barra ésta se pueda levantar pero sin
llegar a salirse de la guía de la barra y vuelva a su
posición dentro de la guía una vez que usted la
suelta.
6. INSTRUCCIONES PARA LA
PUESTA EN SERVICIO

Español - 15/17214/172 Español
SMASH 16-V18 SMASH 16-V18
- El ejemplo (A) corresponde a una cadena
demasiado tensada.
- El ejemplo (B) corresponde a una cadena
demasiado destensada.
6. Apretar las tuercas (1) (12-15 Nm). Verificar que
la cadena se desliza por la barra manteniendo
en todo momento la tensión adecuada cuando
usted la mueve a mano. Si es necesario repita el
procedimiento de tensado hasta que la cadena
quede correctamente instalada.
Las cadenas nuevas tienen una cierta dilatación al
comenzar a usarse. Verifique y regule regularmente la
tensión de la cadena.
Una cadena incorrectamente tensada se
desgastará rápidamente y desgastará la guía de la
barra de la cadena.
6.3. PUNTOS DE VERIFICACIÓN ANTES DE LA
PUESTA EN MARCHA
Verifique la máquina y busque piezas sueltas (tornillos,
tuercas, carcasas, etc..) y daños. Apriete, repare o
reemplace las piezas que usted haya encontrado en
mal estado.
Asegurese de que no existen fugas o pérdidas de
combustible.
No utilice la máquina si está dañada o
incorrectamente reglada.
No comience a trabajar si no tiene usted un apoyo
adecuado donde permanecer estable y con los pies
apoyados.
“Inspeccionar” la zona de trabajo y retirar todos los
obstáculos existentes que puedan molestar para la
tarea a realizar. No empiece a trabajar hasta que la
zona de trabajo esté libre.
Verifique la zona de trabajo y la dirección en la que
caerán las ramas que corte o los árboles que abata.
Verifique el filtro del aire. Límpielo siempre antes de la
utilización si no está bien limpio.
6.3.1. VERIFICACIÓN DEL FRENO DE SEGURIDAD
En el rebote, la punta de la barra de la cadena se
eleva bruscamente, la motosierra cambia de ángulo
rápidamente de manera que al usuario no le da
tiempo a cambiar la posición del brazo que choca
contra el protector de seguridad y activa el freno de
seguridad.
Se puede activar el freno de seguridad en cualquier
momento empujando el protector delantero hacia
delante.
Para quitar el freno de
seguridad tire del protector
delantero hacia atrás hasta
escuchar un “clic”.
Asegúrese de verificar el freno de seguridad cada vez
que utilice la motosierra:
1. Apagar el motor.
2. Activar el freno de seguridad empujando el
protector delantero hasta escuchar un “clic”.
3. Sujetar la motosierra horizontalmente a unos
40 cm de un trozo de madera, retirar la mano

Español - 17/17216/172 Español
SMASH 16-V18 SMASH 16-V18
de la empuñadura delantera y
dejar a la motosierra girar sobre
la mano derecha hasta que la
punta de la barra toque con la
madera.
Si el freno de seguridad actúa correctamente la
cadena no deberá moverse en el momento en que
ésta toca con la madera. En otro caso el freno no
estará actuando correctamente y usted deberá llevar
la motosierra al servicio técnico para su revisión.
No arrancar la motosierra si el freno de seguridad está
activado. Si la cadena está bloqueada por el freno,
el embrague se calentará y podrá estropearse. Si el
freno se activa con la motosierra en marcha quitar los
dedos del gatillo del acelerador, dejar que la máquina
quede al ralentí y, después, desactivar el freno de
seguridad. Verificar la causa por la que el freno de
seguridad se ha activado.
6.3.2. MEZCLA DE GASOLINA Y ACEITE
IMPORTANTE: El combustible usado para la motosierra
es altamente inflamable. Si el combustible
o la máquina se inflaman apague el fuego
con un extintor de polvo seco.
Evite siempre el contacto de gasolina o aceite en sus
ojos. Si la gasolina o el aceite entran en contacto
con sus ojos lávelos inmediatamente con agua
limpia. Si después siente los ojos irritados consulte
inmediatamente con un médico.
Utilice gasolina sin plomo 95 octanos y aceite sintético
100% para motores de dos tiempos.
Combustible de motor: Mezcle aceite 100% sintético y
gasolina.
(Gasolina 40: aceite 1= 2,5%).
No fume mientras esté manejando el
combustible o mientras rellena los depósitos.
No fume mientras reposta ni acerque
ninguna llama ni objeto caliente al
combustible.
No quite el tapón del depósito de combustible
mientras el motor esté en marcha.
Mientras esté repostando combustible
tenga la máquina apagada y asegúrese de
que el motor está frío.
Nunca reposte con el motor en marcha o
caliente. En caso de fuga de combustible
asegúrese de eliminar estas fugas
completamente antes de arrancar.
No reposte combustible en lugares
cerrados o mal ventilados ni cerca de
llamas.
Almacene siempre el combustible en recipientes
homologados que cumplan con la normativa europea.
Mezcle la gasolina y aceite en un recipiente
homologado CE.
No utilice combustible que haya estado almacenado
por más de 2 meses. Un carburante almacenado
demasiado tiempo hará más difícil el arranque de la
máquina y producirá un rendimiento insatisfactorio del
motor. Si el carburante ha estado en el depósito de la
máquina más de dos meses retírelo de la máquina y
sustitúyalo por uno en perfecto estado.
Repostaje de combustible en la máquina:
1. Elija una zona adecuada para realizar esta
operación.
2. Agite el envase en el que tiene la mezcla de
gasolina y aceite ya preparado.
3. Retire el tapón del depósito de combustible y
rellene con la mezcla de gasolina y aceite.

Español - 17/17216/172 Español
SMASH 16-V18 SMASH 16-V18
4. Cierre fuertemente el tapón del depósito de la
gasolina y elimine todo el carburante que se haya
podido derramar por fuera con un trapo seco.
ADVERTENCIA:
Parar el motor antes de repostar.
No efectúe jamás ésta operación en un
lugar cerrado o sin ventilación.
Sepárese al menos 3 metros de la zona en
la que ha repostado antes de arrancar la
máquina.
6.3.3. ACEITE DE CADENA
Utilice únicamente aceite especial para cadenas de
motosierra. No utilice aceites usados o con impurezas,
ya que podría estropear la bomba de aceite de la máquina.
El aceite de cadena se debe introducir en el depósito
para aceite de cadena. Se puede reconocer este
depósito por el pictograma correspondiente (Indicado
en el capítulo 4 «Símbolos en la máquina»).
6.4. PUESTA EN MARCHA
Antes de arrancar la máquina asegúrese que las
partes móviles de la máquina no están en contacto
con ningún objeto.
Una vez la máquina esté en marcha verifique que
la cadena se para cuando deja suelto el gatillo del
acelerador.
Sujete siempre la motosierra con las dos manos y
mantenga sujetas las empuñaduras mientras el motor
esté en marcha.
Es importante prestar atención a las posibles
piezas sueltas o y la temperatura de la máquina. Si
usted detecta alguna anomalía en la máquina pare
inmediatamente y verifíquela atentamente. En caso
de alguna anomalía o problema lleve la máquina al
servicio técnico para que la repare. En ningún caso
continúe utilizando la máquina si el funcionamiento no
parece el adecuado.
No utilice la máquina si está estropeada o
incorrectamente reglada.
Recuerde utilizar siempre la máquina con las manos
limpias y sin restos de combustible o aceite.
6.4.1. ARRANQUE DEL MOTOR EN FRÍO
1. Coloque el interruptor (1) en posición de arranque
“I”.
2. Presione varias veces (de 7 a 10) el cebador
“primer” (2) para asegurar que el combustible ha
llegado al carburador.
3. Tire de la palanca del aire (3).
4. Coloque la máquina en el suelo en una ubicación
horizontal y estable.
5. Mantenga sujeto firmemente la empuñadura
delantera con la mano izquierda y meta su pie
encima de la empuñadura trasera.

Español - 19/17218/172 Español
SMASH 16-V18 SMASH 16-V18
6. Tire de la cuerda de arranque hasta que el
motor haga una explosión o arranque.
7. Meter la palanca del aire. (Posición normal de
trabajo)
8. Si la máquina no ha arrancado (usted sólo ha
escuchado una explosión) tire de nuevo de la
cuerda de arranque hasta que esta arranque.
9. Dejar que el motor se caliente durante unos
minutos antes de comenzar a utilizar la máquina.
6.4.2. ARRANQUE CON EL MOTOR CALIENTE
En caso de que la máquina esté caliente ponga
el interruptor en posición “I”, asegúrese de que la
palanca del aire está metida y tire de la cuerda de
arranque hasta que arranque el motor. Si después de
unos cuantos intentos la máquina no arranca siga los
pasos de arranque con el motor frío.
6.4.3. PARADA DEL MOTOR
Deje de acelerar y deje que el motor permanezca al
ralentí medio minuto.
Apague el motor desplazando el interruptor (1) a la
posición “O”.
6.4.4. VERIFICACIÓN DEL EMBRAGUE
Después de haber arrancado la máquina, la
cadena no deberá moverse si el motor está al ralentí.
Si la cadena gira al ralentí será necesario regular
el ralentí del motor, para ello gire el tornillo del
carburador “T” hasta que la cadena pare.
Si el motor se cala antes de que pare la cadena lleve
su motosierra al servicio técnico para su ajuste.
El reglaje de los tornillos “H” y “L” debe ser
realizado sólo por el servicio técnico oficial.
6.4.5. VERIFICACIÓN DEL ENGRASADO AUTOMÁTICO
DE LA CADENA
Después de arrancar el motor,
acelere la motosierra hasta que
la cadena gire a una velocidad
media y verifique si la motosierra
engrasa la cadena, para ello
valdrá con observar que al
colocar la motosierra como en la
figura a medio régimen sale despedido aceite.
Se puede regular el flujo
de aceite con el tornillo de
reglaje de aceite (1) que
se encuentra por debajo
de la motosierra junto al
embrague.
Para regular el flujo de aceite gire el tornillo en el
sentido “MAX” si quiere aumentarlo o en el sentido
“MIN” para disminuirlo. Las indicaciones “MAX” y
“MIN” se encuentran en la parte de debajo de la
máquina.
Asegúrese de rellenar el depósito de aceite de cadena
cada vez que reposta combustible.

Español - 19/17218/172 Español
SMASH 16-V18 SMASH 16-V18
6.4.6. PROTECCIÓN CONTRA EL REBOTE
El rebote de la motosierra es el riesgo más
importante de esta máquina.
Esta máquina dispone de un freno automático de
seguridad para detener la rotación de la cadena en
el caso de que se produzca un rebote durante la
utilización.
6.4.7. VERIFICACIÓN DEL FRENO DE SEGURIDAD
Acelerar la motosierra hasta su régimen máximo
y empujar hacia delante la palanca del freno de
seguridad. La cadena deberá pararse inmediatamente
con el motor a plena potencia.
Si la cadena no se para o tarda en pararse lleve la
máquina al servicio técnico.
Verifique el freno de seguridad cada vez que comienza
a utilizar la máquina.
La retirada de los dispositivos de seguridad, el
mantenimiento inapropiado, la sustitución de barra y/o
cadena con recambios no originales puede producir
lesiones corporales.
7. UTILIZACIÓN DE LA MÁQUINA
Utilice esta máquina sólo para los usos para
los que ha sido diseñada. La utilización de esta
motosierra para cualquier otro uso es peligroso y
puede provocar daños al usuario y/o a la máquina.
No se acerque a la cadena de la motosierra cuando el
motor esté en marcha.
Si usted resbala o pierde el equilibrio o se cae suelte
el gatillo del acelerador inmediatamente.
No se confíe únicamente a los dispositivos de
seguridad de esta máquina.
No utilice esta máquina si usted
está fatigado, enfermo, ha tomado
medicamentos, estupefacientes o alcohol.
Tenga especial atención si utiliza esta máquina bajo
la lluvia o después de llover ya que el suelo estará
resbaladizo y usted podrá resbalar.
No corte jamás por encima del hombro.
No utilice esta máquina por la noche, con niebla o
con una visibilidad reducida que no le permita ver con
claridad la zona de trabajo.
La falta de descanso y la fatiga pueden provocar
accidentes o daños.
Limite el tiempo de utilización continuada de esta
máquina a 10 minutos y descanse entre 10 y 20
minutos entre cada sesión.
No deje jamás esta máquina sin vigilancia.
No permita a nadie entrar en el perímetro de trabajo.
Este perímetro de trabajo debe ser de 15 metros y es
una zona peligrosa.
No arranque la máquina en una habitación o recinto
cerrado. Los gases del escape, los vapores del
combustible y el aceite de la cadena contienen
monóxido de carbono y sustancias químicas
peligrosas.
En caso de una concentración de gases
producida por una ventilación insuficiente,
elimine del área de trabajo todo lo
que impida el flujo de aire limpio para mejorar la
ventilación y no vuelva a trabajar en la zona a no ser
que usted haya ventilado correctamente la zona y

Español - 21/17220/172 Español
SMASH 16-V18 SMASH 16-V18
tenga claro que la ventilación es suficiente como para
que no vuelva a ocurrir esta concentración.
Si usted sujeta firmemente la máquina por las
empuñaduras reducirá el riesgo de rebote y
aumentará su control sobre la máquina.
Tenga cuidado cuando corta ramas finas o arbustos.
Las ramas finas pueden engancharse en la cadena y
ser despedidas de improviso golpeándole y haciéndole
perder el equilibrio.
Si usted corta una rama que se encuentra en tensión
esté atento al posible rebote de la rama cuando
realice el corte.
Verifique el estado del árbol para evitar que ramas
secas puedan caer golpeándole mientras usted corta.
Limpie la zona de trabajo y elimine todos los
obstáculos que puedan provocar accidentes.
Mientras usted corta no deje que la punta de la
motosierra toque con ningún tronco u obstáculo.
Corte en todo momento con la motosierra a máximo
régimen.
Mantenga la cadena siempre bien afilada. Afílela
según se explica en este manual.
Tenga cuidado en no tocar las partes
calientes de la máquina mientras el motor
está en marcha o después de su utilización,
como por ejemplo el escape, la bujía o los cables de
alta tensión.
Siempre reglar la máquina en una superficie plana y
estable.
No utilice accesorios en esta máquina salvo los
recomendados por nuestra empresa ya que su uso
podría provocar daños severos al usuario, a las
personas próximas a la máquina y a la misma máquina.
Nunca deje caer la máquina y nunca intente parar la
cadena acercándola a una madera u obstáculo.
7.1. SUJECCIÓN DE LA MÁQUINA Y GUIADO
Mientras trabaja
siempre sujete la
motosierra firmemente
con las dos manos
en las empuñaduras.
Sujete la empuñadura delantera con la mano izquierda
y la trasera con la mano derecha tanto si usted es
diestro como zurdo.
ATENCIÓN!: A fin de reducir el riesgo de pérdida de
control y los posibles daños (incluso mortales) al
utilizador o las personas próximas, no utilice jamás la
motosierra con una mano.
7.2. CORTE CON LA MOTOSIERRA
Le recomendamos que se entrene con pequeñas
ramas en una posición fácil para adquirir experiencia
antes de acometer cortes más complicados.
Siga siempre las reglas de segurdad que indicamos
en este manual.
Utilice esta máquina exclusivamente para cortar madera.
Está prohibido cortar cualquier otro tipo de material.
No utilice está máquina para mover objetos.
Mientras corte utilice la máquina con delicadeza. Haga
únicamente una ligera presión hacia abajo mientras
mantienen la máquina a plena potencia. El propio peso
