Stack-On GORTA-7203 User manual

PARTS:
SCREW (34)
SHELF
CLIP (12)
REMOVABLE
HINGE PIN
(2)
HANDLE (2)
HANDLE
SCREW (4)
LOCK
WASHER
(4)
40150-0911 115
WARNING
Excessive Weight Hazard
Use two or more people to
move and assemble cabinet.
Failure to do so can result in
back or other injury.
Storage Cabinet
Assembly
TOP
BOTTOM
LEFT
SIDE RIGHT
SIDE
BACK (4)
LEFT
DOOR
RIGHT
DOOR
SHELF (3)
LEVELER (4)
NAMEPLATE

LEFT SIDE
RIGHT SIDE
BOTTOM
TOP
1. Assemble the cabinet on the floor as shown.
Position the right side and left side panels as shown. Each side
panel (right and left) has a top end, bottom end, front side and back
side so it is important to position each panel as shown in the
illustration.
Assemble the top and bottom to the side panels with 6 screws each
as shown. Do not over tighten the screws.
Screw the 4 levelers completely into into the bottom panel.
After assembly carefully lift the cabinet by the top to the upright
position. Continue to step 2 to assemble the back panels.
Use this hole
for assembly
Use this hole
for assembly
Use this hole
for assembly
These 2 holes
must be towards
the bottom end of
the side panel
These holes must
be towards the floor
for both side panels
These 2 holes
must be towards
the bottom end of
the side panel 40150-0911 215
rectangle
rectangle

BACK

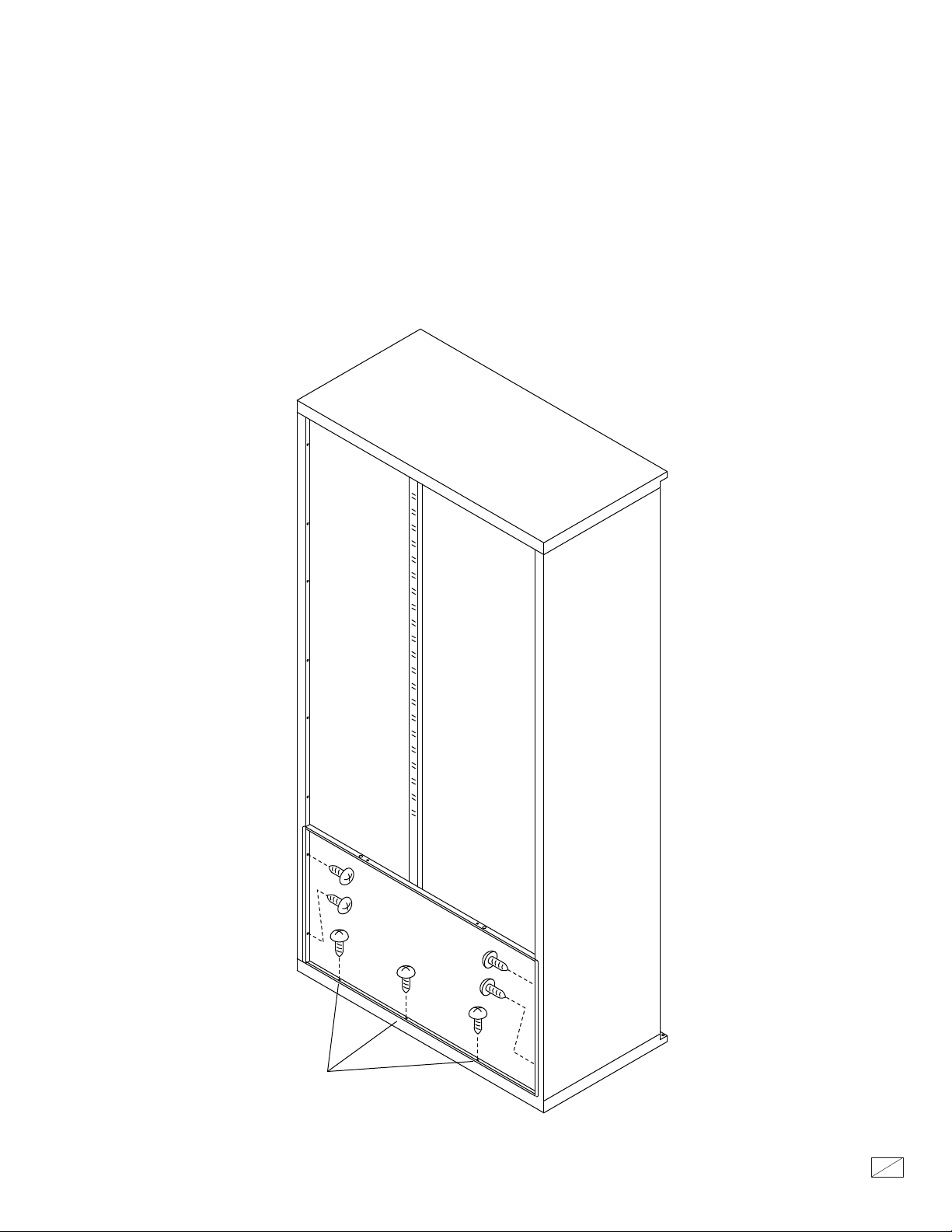

2. Starting at the bottom, assemble the 4 back panels to the cabinet as
shown. Each panel connects to the sides with 4 screws. The top and
bottom panel connect with 5 screws. Do not over tighten the
screws.
Screws for top and
bottom panel.
40150-0911 315

RIGHT
DOOR
PLASTIC
HINGE
BUSHING
FIXED
HINGE PIN
LEFT
DOOR

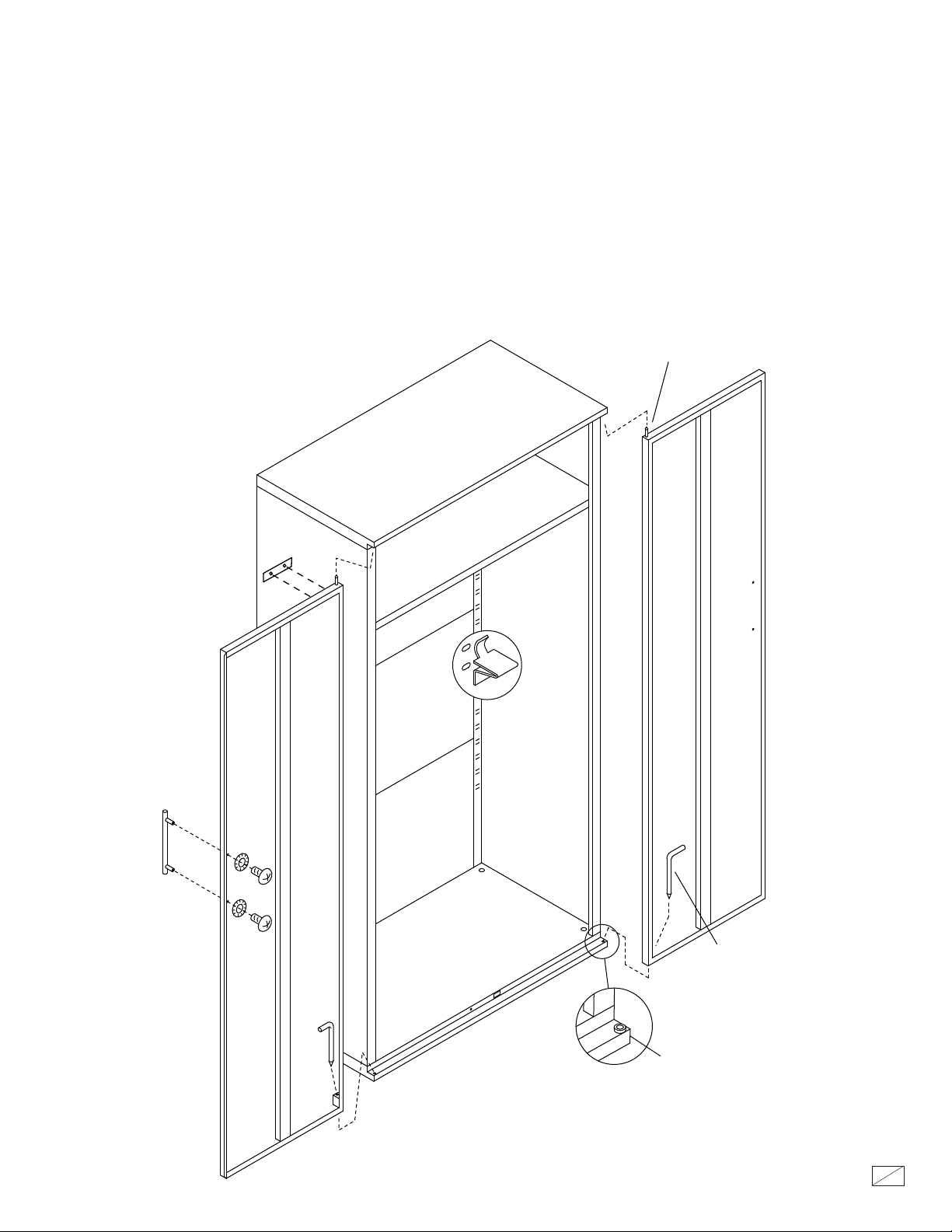

3. Install the doors. First insert the fixed hinge pin located at the top of the door into the
plastic hinge bushing hole in the top of the cabinet. Position the bottom of the door over
the bottom plastic hinge bushing hole and insert the removable hinge pin.
Assemble the handles to the doors.
Place the cabinet in the desired location. Level the cabinet adjusting the levelers through
the bottom panel access holes until the cabinet is square and the doors work properly.
Install the shelves using 4 shelf clips each. (See illustration)
Snap the nameplate until flush on the left door.
REMOVABLE HINGE PIN
40150-0911 415

Maximum Weight Limits
Shelves: 125 lbs. (56 KG) each
Cabinet: 500 lbs. (225 KG) total 40150-0911 515
Shelf Assembly
KEEP ALL 4 SHELF CLIPS AT THE SAME LEVEL
Shelf Assembly
Secure Shelf Clip
Position Shelf Clip

PIÈCES :
VIS (34)
ATTACHE POUR
TABLETTE (12)
FICHE DE
CHARNIÈRE
AMOVIBLE
(2)
POIGNÉE (2)
VIS DE
POIGNÉE (4)
40150-0911 615
Armoire de rangement
Assemblage
DESSUS
FOND
PANNEAU
LATÉRAL
GAUCHE
PANNEAU
LATÉRAL
DROIT
PANNEAU
ARRIÈRE (4)
PORTE
DE
GAUCHE
PORTE
DE
DROITE
TABLETTE (3)
PATIN
RÉGLABLE (4)
PLAQUE DU
FABRICANT
Poids excessif
Toujours se mettre à deux pour
déplacer et monter l'armoire.
Ne pas observer cette recommandation
peut causer des blessures et notamment
au dos.
AVERTISSEMENT
RONDELLE
DE ÉTOILE
(4)

PANNEAU
LATÉRAL GAUCHE
PANNEAU
LATÉRAL DROIT
FOND
DESSUS
1. Assemblez l’armoire sur le plancher, tel qu’illustré.
Placez les panneaux latéraux tels qu’illustré. Chaque panneau
latéral (le droit et le gauche) a une extrémité supérieure et une
extrémité inférieure, un côté avant et un côté arrière, il est donc
important de placer les panneaux comme il est indiqué dans
l’illustration.
Fixez le dessus et le fond aux panneaux latéraux à l’aide de six vis,
tel qu’illustré. Évitez de trop serrer les vis.
Vissez complètement les six patins réglables sous le fond de
l’armoire.
Après l’assemblage, soulevez l’armoire avec précaution en position
verticale en la tenant par le dessus. Poursuivez à l’étape 2 pour fixer
les panneaux arrière.
Utilisez ce trou
pour
l’assemblage
Utilisez ce trou
pour
l’assemblage
Utilisez ce trou
pour
l’assemblage
Ces deux trous
doivent correspondre
à l’extrémité inférieure
du panneau latéral
Dans chacun des
deux panneaux
latéraux, ces trous
doivent être orientés
vers le sol
Ces deux trous
doivent correspondre
à l’extrémité inférieure
du panneau latéral 40150-0911 715
rectangle
rectangle

PANNEAU
ARRIÈRE
2. En commençant au bas de l’armoire, fixez les quatre panneaux arrière
à l’armoire, tel qu’illustré. Chaque panneau arrière est fixé aux panneaux
latéraux à l’aide de quatre vis. Il y a cinq vis pour les panneaux arrière
supérieur et inférieur. Évitez de trop serrer les vis.
Vis supplémentaires
pour les panneaux
supérieur et inférieur.
40150-0911 815

PORTE DE
DROITE
BAGUE DE
CHARNIÈRE DE
PLASTIQUE
FIFICHE DE CHARNIÈRE
FIXEXED HINGE PIN
PORTE DE
GAUCHE
3. Installez les portes. Insérez d’abord la fiche de charnière fixe située en haut de la porte
dans le trou de la bague de charnière de plastique en haut de l’armoire. Placez le bas de la
porte au dessus du trou de la bague de charnière de plastique en bas de l’armoire et y insérer
la fiche de charnière amovible.
Fixez les poignées aux portes.
Placez l’armoire à l’emplacement voulu. Mettez l’armoire de niveau en ajustant les patins
réglables par les trous d’accès dans le panneau du fond jusqu’à ce que l’armoire soit droite et
que les portes fonctionnent comme il faut.
Installez les tablettes en utilisant quatre attaches par tablette (voir l’illustration).
Fixez la plaque du fabricant bien en place sur la porte de gauche.
FICHE DE CHARNIÈRE
AMOVIBLE
40150-0911 915

Limites de poids maximal
Tablettes : 56 kg (125 lb) chacune
Armoire : 225 kg (500 lb) au total 40150-0911 1015
Assemblage des tablettes
PLACEZ LES QUATRE ATTACHES DE TABLETTE AU MÊME NIVEAU
Assemblage des tablettes
Fixez l’attache de
tablette
Insérez l’attache de
tablette en place

PARTES:
TORNILLOS (34)
CLIP PARA
EL ESTANTE
(12)
PIN DE
BISAGRA
DESPRENDIBLE
(2)
MANIJERAS (2)
TORNILLOS
PARA LAS
MANIJERAS (4)
40150-0911 1115
Gabinete de Almacenaje
Assemblea
PANEL DE
ARRIBA
PANEL DE
ABAJO
LADO
IZQUIERDO LADO
DERECHO
PANEL
TRASERO (4)
PUERTA
LADO
IZQUIERDO
PUERTA
LADO
DERECHO
ESTANTES (3)
NIVELADOR (4)
ADVERTENCIA
Peligro de Peso Excesivo
Utilice a dos personas o mas para
mover o instalar el gabinete.
Si no lo hace, puede causar daños
a la espalda u otro tipo de daño
PLACA DE
IDENTIFICACIÓN
PERNOS DE
ESTRELLA (4)

LADO IZQUIERDO
LADO
DERECHO
PANEL DE
ABAJO
PANEL DE
ARRIBA
1. Ensamble del gabinete en el piso como se muestra.
Coloque los paneles derecho e izquierdo como se muestra. Cada
panel lateral (derecho e izquierdo) tiene un extremo superiory un
extremo inferior, una parte delantera y una parte trasera así que es
importante colocar cada uno paneles según las indicaciones de la
ilustración.
Coloque la tapa de la parte superior e inferior a los paneles laterales
con 6 tornillos cada uno como se muestra. No Sobre apriete los
tornillos.
Atornille los 4 niveladores totalmente en el panel inferior.
Después de ensamblar cuidadosamente levante el gabinete por la
tapa a la posición vertical. Continúe el paso 2 ensamblando los
paneles traseros.
Utilize esta
perforacion
(agujero) para
ensamblar.
Utilize esta
perforacion
(agujero) para
ensamblar.
Utilize esta
perforacion
(agujero) para
ensamblar.
Estos 2
agujeros debe
estar hacia el
extremo inferior
del panel lateral
Estos agujeros
deben estar hacia el
piso para ambos
paneles laterales
Estos 2 agujeros
debe estar hacia
el extremo inferior
del panel lateral 40150-0911 12 15
rectángulo
rectángulo

PANEL
TRASERO
2. Comenzando en la parte inferior, Coloque los 4 paneles traseros al
gabinete como se muestra. cada panel se conecta con los lados con 4
tornillos. El panel de encima y el panel inferior se conectan con 5
tornillos. No Sobre apriete.
Tornillos extras para
ensamblar el Paner
de Arriba y de abajo
40150-0911 1315

LADO
DERECHO
Embaque
Plastico para el
pin de la Bisagra
Pin de
Bisagra Fijo
LADO
IZQUIERDO
3. Instale las puertas. Primero inserte la manija del pin de la bisagra situado en la tapa
superior de la puerta en el agujero plástico de la bisagra del gabinete. Coloque la parte
inferior de la puerta sobre el agujero plástico inferior de la bisagra e inserte la manija
desprendible del Pin de la bisagra.
Ensamble las manijas de las puertas.
Coloque el gabinete en la localización deseada. Nivele el gabinete ajustando los
niveladores a través de los agujeros de acceso del panel inferior hasta que el gabinete sea
cuadrado y las puertas trabajen correctamente.
Instale las repizas usando 4 clips para el estante cada uno. (Véase la ilustración)
Encaje a presión la placa de identificación hasta ruborar en la puerta izquierda.
Manija Desprendible Del Pin
de Bisagra
40150-0911 1415

Limites Maximo del Peso
Estantes: 125 lbs. (56 KG) cada uno
Gabinete: 500 lbs. (225 KG) total 40150-0911 1515
Ensamble del Estante
Mantenga los 4 clips del estante al mismo nivel
Ensamble del Estante
Clip asegurardor del
estante
Position del clip del
estante
