Steren elite line CCTV-959 User manual

1
www.steren.com
Cámara con grabador HD y tecnología WDR
V0.0 / 0316v
GUÍA RÁPIDA
CCTV-959

2
www.steren.com

3
www.steren.com
Cámara con grabador HD y tecnología WDR
Gracias por la compra de este producto Steren.
Esta guía contiene todas las indicaciones necesarias para manejar su
nueva Cámara con grabador HD y tecnología WDR.
Por favor, revíselo completamente para estar seguro de cómo utilizar
apropiadamente el producto.
Para apoyo, compras y todo lo nuevo que tiene Steren,
visite nuestro sitio web:
www.steren.com
La información que se muestra en este manual sirve únicamente como referencia sobre
el producto.
Debido a actualizaciones pueden existir diferencias. Por favor, consulte nuestra página
web (www.steren.com) para obtener la versión más reciente del instructivo.

4
www.steren.com
IMPORTANTE
• No intente abrir el equipo; puede ocasionar un mal funcionamiento y se anulará la
garantía.
• No use ni almacene este equipo en lugares donde existan goteras o salpicaduras.
• No utilice solventes u otros productos químicos para limpiarlo.
• No lo manipule mientras maneja su vehículo.

5
www.steren.com
PARTES
HDMI OUT
MENU
REC
LOCK
Lente
Micrófono
Reinicio
Encendido /
Apagado
Indicador de
funcionamiento
Entrada para
soporte
Puerto de
alimentación micro
USB
Puerto de
salida mini
HDMI
Puerto para
tarjeta micro
SD
Menú
Grabar
Bloqueo
Pantalla
Altavoz

6
www.steren.com
MODO DE USO

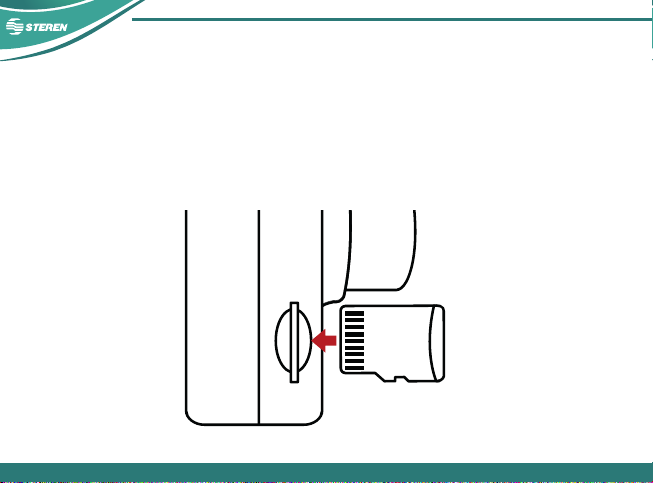

1. Inserte una tarjeta micro SD
Con la cámara apagada, inserte una tarjeta micro SD vacía (32 GB máx.) en el puerto correspondiente.

7
www.steren.com
2. Encienda la cámara
Presione el botón
3. Ajuste la fecha y la hora
1. Presione 2 veces para entrar al menú Ajustes
del sistema.
2. Oprima ▼ para elegir la opción Ajuste de reloj. Y
presione OK para conrmar.
3. Cambie la fecha con ▼
4. Presione OK para conrmar y para editar el
siguiente campo.
5. Presione varias veces para salir del menú.
MENU
MENU
Menu
OK
Ajustes de sistema
G-sensor sensibilidad
Ajuste de reloj
Exposición
Idioma
Ajuste de energía LCD
-2/3-
OK
Ajustes de sistema
2016 / 02 / 06
14 : 32 : 18

8
www.steren.com
INSTALAR LA CÁMARA EN EL AUTOMÓVIL
Antes de comenzar con la instalación considere la longitud del cable de alimentación (4m aprox.).
Limpie la supercie con un paño seco.
Empuje el seguro para que la ventosa se
adhiera.
1. Coloque el soporte

9
www.steren.com
2. Instale la cámara en el soporte
Gire para atornillarla y ajuste el ángulo de visión.

10
www.steren.com
3. Conéctela al encendedor de cigarrillos
Inserte el convertidor de voltaje en el puerto micro
USB de la cámara.
Inserte hasta el fondo y verique que encienda el
indicador LED.

11
www.steren.com
CÓMO GRABAR UN VIDEO
Una vez conectada al encendedor de cigarrillos, la cámara comenzará a grabar automáticamente cuando
encienda el automóvil.
La cámara dejará de grabar cuando apague el automóvil o cuando presione el botón [REC].
0/8
REC

12
www.steren.com
VISUALIZAR ARCHIVOS ALMACENADOS
Los archivos se almacenan en la tarjeta micro SD. Para visualizarlos presione hasta ingresar al
menú al menú Buscar.
1. Seleccione la opción Buscar directorio.
2.-Presione OK para ver las carpetas en las que se encuentran los distintos tipos de archivos:
• Directorio SOS (Archivos de video protegidos)
• Directorio General (Todos los archivos de video)
• Directorio de imágenes (Archivos fotográcos)
Menu
OK
Buscar
Buscar directorio
Borrar
Proteger/ProtegerUn
Formatear TarjetaSD
-1/1-
OK
Directorio de búsqueda
Directorio SOS
Directorio General
Directorio de imagenes
MENU

13
www.steren.com
Indicador de funcionamiento
Rojo Encendido, en estado de espera
Enciende y apaga en rojo Grabando
Verde Cargando
Verde y rojo Grabación automática
Apagado Carga completa
Verde y rojo Transferencia

14
www.steren.com
ESPECIFICACIONES
Alimentación: 5V - - - 1 000 mA
Resolución de grabación: 1080i
Resolución salida de video: 1080i
Formato de imagen: JPEG y H.264
Batería interna de 3,7 V - - -
Convertidor Vcc a Vcc
Alimentación: 12–24 V - - -
Salida 5Vcc 1 000 mA

15
www.steren.com
Producto: Cámara con grabador HD y tecnología WDR
Modelo: CCTV-959
Marca: Steren
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto de fabricación y funcionamiento, y tres meses en
la batería a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán
cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del producto en cualquiera de los sitios donde pueda hacerse
efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es en cualquiera de las direcciones mencionadas
posteriormente.
ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto. Si la presente garantía se extraviara, el consumidor
puede recurrir a su proveedor para que le expida otra póliza, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor __________________________
Domicilio ______________________________________
Producto ______________________________________
Marca ________________________________________
Modelo _______________________________________
Número de serie ________________________________
Fecha de entrega ________________________________
ELECTRÓNICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840,
Del. Azcapotzalco, México, D.F. RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo Maximino Martínez No. 3408 Int. 2, 3 y 4, San Salvador Xochimanca, México, D.F. 02870,
Del. Azcapotzalco, RFC: SPE941215H43
ELECTRÓNICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000,
Del. Cuauhtémoc, México. D.F. RFC: ESC9610259N4
ELECTRÓNICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal. RFC: ESG810511HT6
ELECTRÓNICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC: ESM830202MF8
ELECTRÓNICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N. RFC: EST980909NU5
Centro de Atención a Clientes
01 800 500 9000

16
www.steren.com
elite
Car dashboard HD camera recorder with WDR
V0.0 / 0316v
QUICK GUIDE
CCTV-959

17
www.steren.com

18
www.steren.com
Car dashboard HD camera recorder with WDR
Thank You on purchasing your new Steren product.
This guide includes all the feature operations and troubleshooting ne-
cessary to install and operate your Car dashboard HD camera recorder
with WDR.
Please review this manual thoroughly to ensure proper
installation and operation of this product. For support, shopping,
and everything new at Steren, visit our website:
www.steren.com
The instructions of this manual are for reference about the product. There may be
differences due to updates.
Please check our website (www.steren.com) to obtain the latest version of the instruction
manual.

19
www.steren.com
IMPORTANT
• Do not try to open the device, may cause damages and warranty will be void.
• Do not use or store the equipment near wet places.
• Do not use solvents or other chemicals to clean it.
•Don’t operate while you drive.

20
www.steren.com
PARTS
HDMI OUT
MENU
REC
LOCK
Lens
Microphone
Restart
On / Off
In-use indicator
Support hole Micro USB power
input
Mini HDMI
output
Micro SD port
Menu
Record
Lock
Screen
Speaker
