Steren K-425 User manual

ENGLISH
ENGLISH-02
Before using your new Cable Tester Kit, please make sure to read
this instruction manual in order to avoid any malfunctions or
misuse. Please keep this manual for future reference.
IMPORTANT
In order to program this cable tester kit K-425, you will require a
Parallel port interface (K-400)
Do not expose this device to direct sunlight or to extreme
temperatures
Do not use or store the kit anywhere it might get wet as this could
cause a malfunction.
This kit contains small parts. Do not leave it within the reach of
children.
Adult supervision is recommended when the kit is being assembled.
Always use a soft dry cloth in order to clean.
•
•
•
•
•
•

ENGLISH
ENGLISH-03
FEATURES
This kit is ideal for electronic students or hobbyists because it allows
them to develop creativity in the programming of this prototype of a
mechanical system.
This kit includes all the components necessary for building this
prototype.
Your new cable testing kit allows you to program different congurations
of network cables.
In the “Manual ABC de la Mecatrónica” you will nd examples for
programming the measurement of EIA/TIA-568A/B, Ethernet Base-10T,
and crossed cables and allows you to detect loose pins.

ENGLISH
ENGLISH-04
CONTAINED WITHIN
1 CD-Rom
2 DB9-R45 adaptors (504-219)

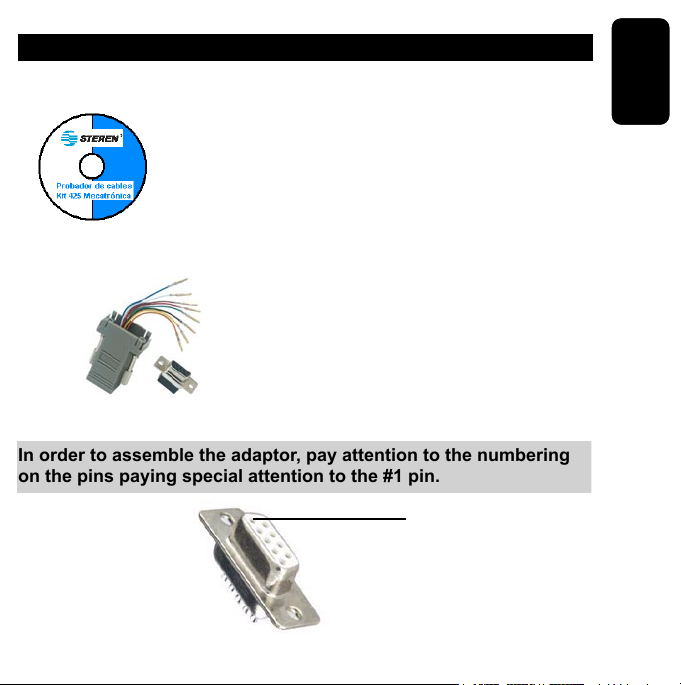

In order to assemble the adaptor, pay attention to the numbering
on the pins paying special attention to the #1 pin.
PIN 1

ENGLISH
ENGLISH-05
INSTALLATION
Adult Supervision is recommended during assembly.
1.- The cable testing kit K-425 only requires the assembly of the
adaptors.

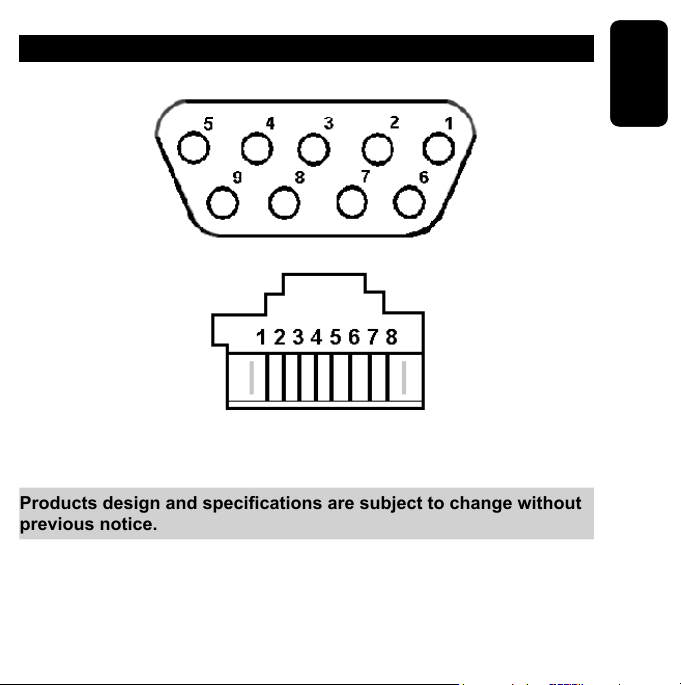

2.- The diagram displays the front view of the connectors and the
numbering pattern of the pins.
3.- Follows the next conguration: (if it´s necessary please use a
tweezer)
RJ45 DB9 Color
1 8 White
2 7 Brown
3 6 Yellow
4 5 Green
5 4 Red
6 3 Black
7 2 Orange
8 1 Blue
4.- Insert the program disc and open the project using Microsoft Visual
Basic.
5.- Install the le named IOPort.dll in the folder named C:\windows\
System32. Doing so will give you control over the parallel port interface
through Microsoft Visual Basic.
6.- Run the program and make the required conguration changes.

ENGLISH
ENGLISH-06
DIAGRAM
Products design and specications are subject to change without
previous notice.
REQUIRED EQUIPMENT

WARRANTY
This Steren product is warranted under normal usage against defects in workmanship and
materials to the original purchaser for one year from the date of purchase.
CONDITIONS
1.- This warranty card with all the required information, invoice or purchase ticket, product
box or package, and product, must be presented when warranty service is required.
2.- If the product stills on the warranty time, the company will repair it free of charge.
3.- The repairing time will not exceed 30 natural days, from the day the claim was received.
4.- Steren sell parts, components, consumables and accessories to customer, as well as
warranty service, at any of the addresses mentioned later.
THIS WARRANTY IS VOID IN THE NEXT CASES:
If the product has been damaged by an accident, acts of God, mishandling, leaky batteries,
failure to follow enclosed instructions, improper repair by unauthorized personnel, improper
safe keeping, among others.
a) The consumer can also claim the warranty service in the purchase establishment.
b) If you lose the warranty card, we can reissue it, if you show the invoice or purchase ticket.
Product: Cable tester Kit
Part number: K-425
Brand: Steren

RETAILER INFORMATION
Name of the retailer
Address
Product
Brand
Part number
Serial number
Date of delivery
In case your product fails or have questions, please contact your nearest dealer. If
you are in Mexico, please give a call to our Call Center.
Call Center
01 800 500 9000

Antes de utilizar su nuevo Kit Probador de Cables K-425 lea este
instructivo para evitar cualquier mal funcionamiento. Guárdelo
para futuras referencias.
IMPORTANTE
Se necesita tener la Interfaz de Puerto Paralelo (K-400) para
programar el Kit probador de cables K-425 .
No exponga el equipo a la luz directa del sol o a temperaturas
extremas.
No use ni almacene el Kit probador de de cables K-425 en lugares
donde pueda caer agua, puede causar mal funcionamiento.
El Kit probador de cables K-425 contiene partes pequeñas, no lo
deje al alcance de niños
pequeños.
Se recomienda la supervisión de un adulto cuando el Kit probador
de cables K-425 vaya a ser ensamblado.
Siempre utilice un paño suave y seco para limpiar el Kit probador
de cables K-425.
•
•
•
•
•
•
ESPAÑOL-02
ESPAÑOL
Antes de utilizar su nuevo Kit C

CARACTERISTICAS
El Kit probador de cables K-425 es ideal para estudiantes o acionados
a la mecatrónica ya que permite desarrollar la creatividad en la
programación de este prototipo de sistema mecatrónico.
El Kit probador de cables K-425 incluye todos los componentes
necesarios para su armado.
Su nuevo Kit Probador de Cables K-425 le permite programar diferentes
conguraciones de cables de red.
En el manual ABC de la Mecatrónica encontrará los ejemplos para
programar la medición de cables EIA/TIA-568A/B, Ethernet 10-BaseT,
cables cruzados y detectar pines sueltos y pares cruzados.
ESPAÑOL-03
ESPAÑOL

CONTENIDO
1 CD-ROM
2 Adaptadores DB9-R45 (504-219)

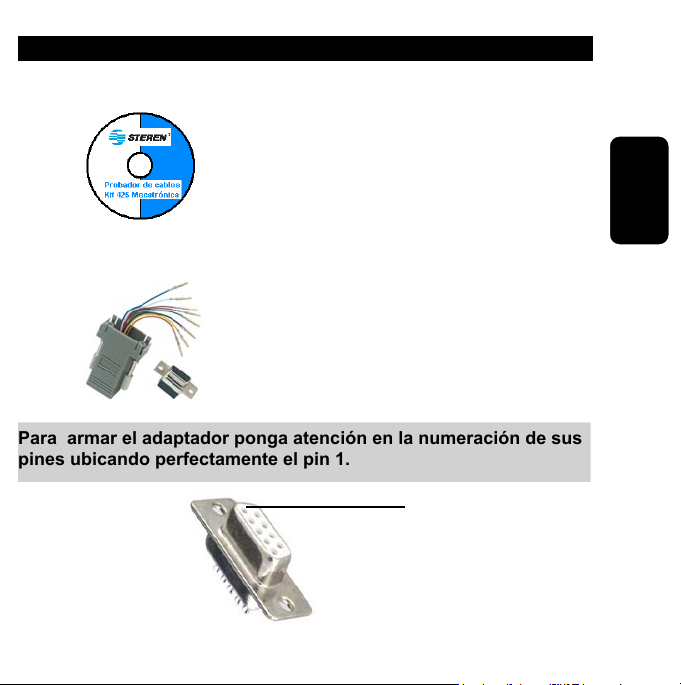

Para armar el adaptador ponga atención en la numeración de sus
pines ubicando perfectamente el pin 1.
PIN 1
INSTALACIÓN
ESPAÑOL-04
ESPAÑOL
Antes de utilizar su nuevo Kit Convertidor Analógico/Digita Antes
de utilizar su nuevo Kit Convertidor Analógico/Digital lea

INSTALACION
Se recomienda la supervisión de un adulto durante el ensamblado.
1. El Kit Probador de Cables K-425 solamente requiere el armado de
los adaptadores que se suministran.

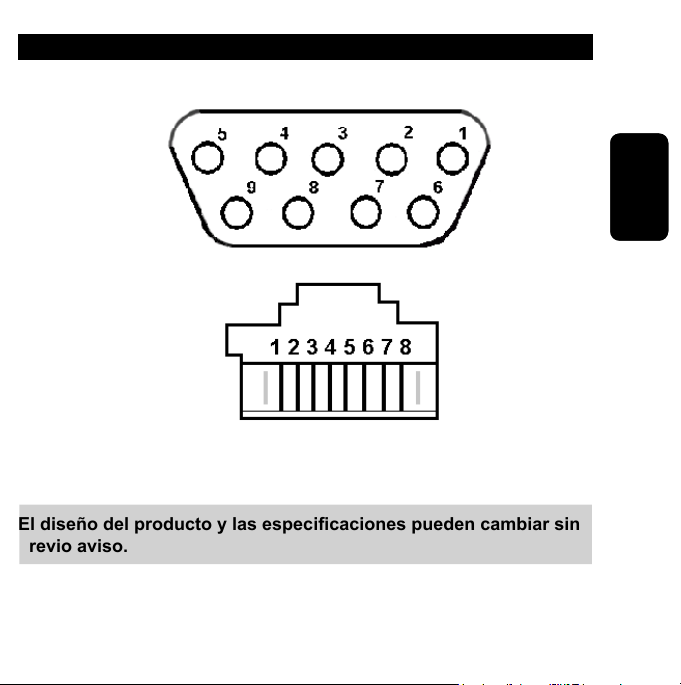

2. El diagrama muestra los conectores vistos de frente y la forma en
la que están numerados sus pines.
3. Siga la siguiente conguración (Ayúdese de unas pinzas de punta
si es necesario):
RJ45 DB9 Color
1 8 Blanco
2 7 Café
3 6 Amarillo
4 5 Verde
5 4 Rojo
6 3 Negro
7 2 Naranja
8 1 Azul
4. Inserte el disco del programa y abra el proyecto usando Microsoft
Visual Basic.
5. Instale el archivo IOPort.dll en la carpeta C:\windows\System32,
el cual le dará control sobre la Interfaz de Puerto Paralelo a través de
Visual Basic.
6. Ejecute el programa y realice los cambios de conguración que
requiera.
ESPAÑOL-05
ESPAÑOL

DIAGRAMA
El diseño del producto y las especicaciones pueden cambiar sin
previo aviso.
ESPAÑOL-06
ESPAÑOL
