Stiga PARK PRO Svan User manual

STIGA PARK
4WD
PRO Svan
8211-0558-01
BRUKSANVISNING
KÄYTTÖOHJEET
BRUGSANVISNING
BRUKSANVISNING
GEBRAUCHSANWEISUNG
INSTRUCTIONS FOR USE
MODE D’EMPLOI
GEBRUIKSAANWIJZING
SV ....6
FI ...15
DA..24
NO .33
DE...42
EN...52
FR....61
NL...71

2
A
B
C
F
D
E
P
Q
S
T
GHIJK
L
N
O
M
R
V
U
1
3
5
2
4
6

3
Max
10 Ampere
Y
Z
X
W
0
1
7
9
11
8
10
12

4
FG
H
B
A
13
15
17
14
16
18

5
19
21
23
20
22
24

6
SVENSKA
SV
1 ALLMÄNT
Denna symbol betyder VARNING.
Allvarlig personskada och/eller
egendomsskada kan bli följden om inte
instruktionerna följs noga.
Före start skall denna bruksanvisning
samt bifogade trycksak
"SÄKERHETSFÖRESKRIFTER"
läsas noga.

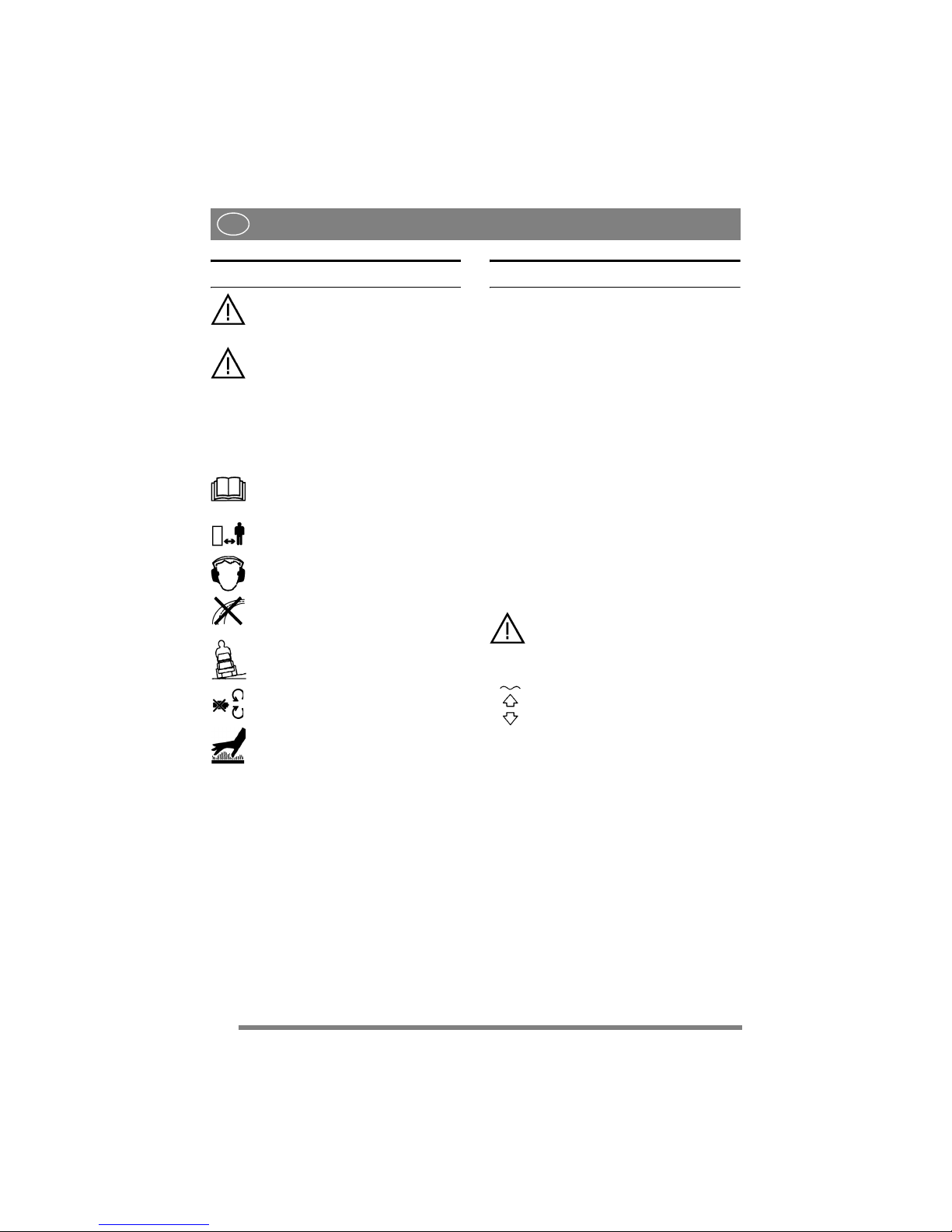

1.1 SYMBOLER
Följande symboler finns på maskinen för att
påminna om den försiktighet och uppmärksamhet
som krävs vid användning och underhåll.
Symbolerna betyder:
Varning!
Läs instruktionsbok och säkerhetsmanual
före användning av maskinen.
Varning!
Se upp för utkastade föremål. Håll
åskådare borta.
Varning!
Använd alltid hörselskydd.
Varning!
Denna maskin är ej avsedd att köras på
allmän väg.
Varning!
Maskinen, med monterade
originaltillbehör, får köras i maximalt 10°
lutning oavsett riktning.
Varning!
Klämrisk föreligger. Håll händer och
fötter borta från midjestyrningen.
Varning!
Risk för brännskador. Berör inte
ljuddämparen/katalysatorn.
1.2 Hänvisningar
1.2.1 Figurer
Figurerna i denna bruksanvisning är numrerade 1,
2, 3, osv.
Detaljer inne i figurerna är märkta A, B, C, osv.
Hänvisning till detalj C i figur 2 skrivs “2:C”.
1.2.2 Rubriker
Rubrikerna i denna bruksanvisning är numrerade
enligt nedanstående exempel:
“1.3.1 Allmän säkerhetskontroll” är en
underrubrik till “1.3 Säkerhetskonroll” och ingår i
densamma.
Vid hänvisning till rubriker anges oftast endast
rubrikens nummer. T.ex. “Se 1.3.1”.
2 BESKRIVNING
2.1 Drivning
Maskinen är 4-hjulsdriven. Kraften från motorn
till drivhjulen överförs hydrauliskt. Motorn driver
en oljepump vilken pumpar olja genom bakre och
främre axeldrivningarna.
Framaxeln och bakaxeln är seriekopplade, vilket
gör att framhjulen och bakhjulen tvingas att rotera
med samma varvtal.
För att underlätta svängar är båda axlarna försedda
med differential.
Frontmonterade redskap drivs via kilremmar.
2.2 Styrning
Maskinen är midjestyrd. Detta innebär att ramen är
delad i en främre och en bakre del, vilka kan vridas
i förhållande till varandra.
Midjestyrningen gör att maskinen kan svänga med
extremt liten radie runt träd och andra hinder.
2.3 Säkerhetssystem
Maskinen är utrustad med ett elektriskt
säkerhetssystem. Säkerhetssystemet avbryter vissa
aktiviteter som kan medföra fara vid felmanöver.
T.ex. Motorn kan ej startas om inte pedalen
koppling-parkeringsbroms är nedtryckt.
Säkerhetssystemets funktion skall alltid
kontrolleras före varje användning.
2.4 Reglage
2.4.1 Redskapslyft, hydraulisk (2:M)
Den hydrauliska redskapslyften fungerar
endast då motorn är igång och
manövreras med strömbrytaren (2:M).
Strömbrytaren har följande tre lägen:
•Flytläge. Tryck på strömbrytarens främre del.
Strömbrytaren låser i nedtryckt läge och
redskapet sänks tills det når sitt flytläge.
Flytläge innebär att redskapet alltid vilar med
samma tryck mot marken och kan följa markens
konturer.
Flytläget skall användas under arbete.
•Lyftning. Tryck på strömbrytarens bakre del
tills redskapet befinner sig i högsta läget
(transportläget). Släpp därefter strömbrytaren
och höjden låses i transportläge.
•Låsning i transportläge. Strömbrytaren har
återgått till neutralläge efter lyftning. Redskapet
är låst i transportläge.
OBS! Den hydrauliska redskapslyften skall
vara i flytläge för att kraftuttaget ska kunna
kopplas in.
OBS! Kraftuttaget kan ej kopplas in då
parkeringsbromsen är aktiverad.

7
SVENSKA SV
2.4.2 Koppling-parkeringsbroms (1:B)
Tryck aldrig på pedalen under körning.
Risk för överhettning i
kraftöverföringen.
Pedalen (1:B) har följande tre
lägen:
•Uppsläppt. Kopplingen är ej aktiverad.
Parkeringsbromsen är ej aktiverad.
•Till hälften nedtryckt. Framdrivningen
frikopplad. Parkeringsbromsen är ej aktiverad.
•Helt nedtryckt. Framdrivningen frikopplad.
Parkeringsbromsen fullt aktiverad men ej
spärrad.
2.4.3 Spärr, parkeringsbroms (1:A)
Spärren låser pedalen “koppling-broms” i
nedtryckt läge. Funktionen används för att
låsa maskinen i slutningar, vid transport,
etc. då motorn inte är igång.
Parkeringsbromsen skall alltid vara
lossad under körning.
Låsning:
1. Trampa ned pedalen (1:B) helt.
2. För spärren (1:A) åt höger.
3. Släpp upp pedalen (1:B).
4. Släpp spärren (1:A).
Lossning:
Tryck och släpp upp pedalen (1:B).
2.4.4 Drivning-färdbroms (1:F)
Pedalen (3:F) bestämmer utväxlingsförhållande
mellan motorn och drivhjulen (= hastigheten). Då
pedalen släpps aktiveras färdbromsen.
1. Tryck pedalen framåt -
maskinen rör sig framåt.
2. Pedalen obelastad - maskinen
står stilla.
3. Tryck pedalen bakåt -
maskinen backar.
4. Trycket minskas på pedalen -
maskinen bromsar in.
2.4.5 Ratt (1:D)
Ratthöjden kan regleras steglöst. Lossa justerratten
(1:E) på styrstången och höj eller sänk ratten till
önskat läge. Vrid åt.
Justera ej ratten under körning.
Vrid aldrig ratten då maskinen står
stilla med nedsänkt arbetsredskap.
Risk för onormala belastningar på
servo och styrmekanik.
2.4.6 Gasreglage (2:G)
Reglage för inställning av motorns varvtal.
1. Fullgas - vid användning av maskinen
bör alltid fullgas användas.
2. Tomgång.
2.4.7 Chokereglage (2:H)
Dragreglage för att choka motorn vid kallstart.
1. Reglaget helt utdraget - chokespjället i
förgasaren stängt. För kallstart.
2. Reglaget intryckt - chokespjället öppet.
För varmstart och vid körning.
Kör aldrig med choken utdragen då motorn är
varm.
2.4.8 Tändlås/strålkastare (2:I)
Tändlåset används för att starta och stoppa motorn.
Tändlåset också strömbrytare för strålkastaren.
Lämna ej maskinen med nyckeln i läge
2 eller 3. Brandrisk, bränsle kan rinna
in i motorn genom förgasaren samt risk
för att batteriet laddas ur och förstörs.
Fyra lägen:
1. Stoppläge - motorn är kortsluten.
Nyckeln kan tas bort.
2. Körläge - strålkastaren tänd.
3. Körläge - strålkastaren släckt.
4. Startläge - den elektriska startmotorn
aktiveras när nyckeln vrids till det
fjäderbelastade startläget. När motorn
startat, låt nyckeln återgå till körläge 3.
Vrid nyckeln till läge 2 för att tända
strålkastaren.
2.4.9 Kraftuttag (2:K)
Strömbrytare för in- och urkoppling av det
elektromagnetiska kraftuttaget för drivning av
frontmonterade tillbehör. Två lägen:
1. Tryck på strömbrytarens främre del -
kraftuttaget kopplas in. Symbolen lyser.
2. Tryck på strömbrytarens bakre del -
kraftuttaget kopplas ur.
2.4.10 Timräknare (3:P)
Visar antal drifttimmar. Fungerar endast då motorn
är igång.

8
SVENSKA
SV
2.4.11 Farthållare (2:N)
Strömbrytare för att aktivera farthållaren.
Farthållaren låser pedalen (1:F) i önskat läge.
1. Trampa ned pedalen (1:F) tills önskad
hastighet uppnås. Tryck därefter på
strömbrytarens främre del för att aktivera
farthållaren. Symbolen lyser.
2. Koppla ur farthållaren genom att
frikoppla med pedalen (1:B) eller trycka
på strömbrytarens bakre del.
2.4.12 Klipphöjdinställning (2:J)
Maskinen är utrustad med reglage för användning
av klippaggregat med elektrisk
klipphöjdsinställning.
Strömbrytaren används för att steglöst
höja och sänka klipphöjden.
Klippaggregatet ansluts till kontakten (3:Q).
2.4.13 Sandspridare (2:O)
Maskinen är utrustad med reglage för användning
av elektrisk inkopplingsbar sandspridare
(tillbehör).
Strömbrytaren används för att starta och
stoppa spridarvalsen.
Kablar för anslutning av sandspridaren finns
baktill på maskinen.
2.4.14 Urkopplingsspak (4:R)
Spak för att koppla ur den steglösa transmissionen.
Ger möjlighet att flytta maskinen för hand utan
hjälp av motorn. Två lägen:
1. Spaken utåt - transmissionen
inkopplad för normal
användning. Ett klick hörs då
spaken låser i yttre läget.
2. Spaken inåt - transmissionen
urkopplad. Maskinen kan flyttas
för hand.
Maskinen får inte bogseras längre sträckor eller
med hög fart. Transmissionen kan skadas.
2.4.15 Sits (5:S)
Sitsen är fällbar och justerbar i längsled.
Sitsen låses i längsled med rattarna (5:T).
Sitsen är försedd med en säkerhetsbrytare
som är kopplad till maskinens säkerhetssystem.
Detta gör att vissa aktiviteter, som kan medföra
fara, inte är möjliga då ingen sitter i sitsen. Se även
4.3.2.
2.4.16 Motorhuv (6:U)
För att komma åt bränslekran, batteri och
motor är maskinen försedd med
öppningsbar motorhuv. Motorhuven är
låst med en gummistropp.
Motorhuven öppnas på följande sätt:
1. Lossa gummistroppen (6:V) i huvens framkant.
2. Lyft försiktigt motorhuven bakåt.
Stängning utförs omvänt.
Maskinen får inte användas utan att
motorhuven är stängd och låst. Risk för
brännskador och klämskador
föreligger.
3 ANVÄNDNINGSOMRÅDEN
Maskinen får endast användas till följande arbeten
med angivna STIGA original tillbehör:
Draganordningen får belastas med en vertikal kraft
av maximalt 100 N.
Påskjutskraften från bogserade tillbehör får, i
draganordningen, vara maximalt 500 N.
OBS! Före all användning av släpkärra - kontakta
aktuellt försäkringsbolag.
OBS! Denna maskin är ej avsedd att köras på
allmän väg.
12V
Arbete Tillbehör, STIGA original
Gräsklippning Med klippaggregaten:
107 M, 107 M HD, 107 M HD
El, 121 M, 121 M El, 125 Combi
Pro, 125 Combi Pro El samt med
slagklippare.
Sopning Med sopaggregat eller
upptagande sopaggregat. Till
förstnämnda rekommenderas
dammskydd.
Snöröjning Med snöblad eller snöslunga.
Snökedjor och ramvikter
rekommenderas.
Gräs- och
lövuppsamling Med bogserad uppsamlare 30" eller 42".
Gräs- och
lövtransport Med transportkärra Standard, Maxi eller Combi.
Sandspridning Med sandspridare. Kan även
användas för spridning av salt.
Snökedjor och ramvikter
rekommenderas.
Ogräsbekämpning
på grusgångar Med frontmonterat skyffeljärn.
Kantskärning av
gräsmattor Med kantskärare.
Mossrivning Med mossrivare.

9
SVENSKA SV
4 START OCH KÖRNING
Maskinen får inte användas utan att
motorhuven är stängd och låst. Risk för
brännskador och klämskador
föreligger.
4.1 Bensinpåfyllning
Använd alltid ren blyfri bensin. Oljeblandad 2-
taktsbensin får ej användas.
Tanken rymmer 14 liter. Nivån avläses enkelt
genom den transparenta tanken.
OBS! Vanlig blyfri bensin är en färskvara och skall
ej lagras mer än 30 dagar.
Med fördel kan även miljöanpassad bensin, så
kallad alkylatbensin användas. Denna typ av
bensin har en sammansättning som är mindre
skadlig för både människor och natur.
Bensin är mycket brandfarligt. Förvara
bränslet i behållare, speciellt gjorda för
detta ändamål.
Fyll endast på bensin utomhus och rök
inte under påfyllningen. Fyll på bränsle
innan motorn startas. Tag aldrig av
tanklocket eller fyll på bensin när
motorn är igång eller fortfarande är
varm.
Fyll aldrig bensintanken helt full. Lämna ett tomt
utrymme (= minst hela påfyllningsröret plus 2 cm
i tankens överdel) så att bensinen, när den värms
upp, kan utvidgas utan att rinna över. Se fig. 7.
4.2 Nivåkontroll, motorolja
Kontrollera före varje användning att oljenivån
är korrekt. Maskinen skall stå plant.
Torka rent runt oljemätstickan. Lossa och
dra upp den. Torka av oljemätstickan. För
ner den helt utan att skruva fast den.
Dra upp den igen och avläs oljenivån. Fyll på olja
upp till “UPPER”-markeringen om oljenivån är
under detta märke. Se fig. 8.
Oljenivån får aldrig överstiga “UPPER”-
markeringen. Detta resulterar i att motorn blir
överhettad. Om oljenivån överstiger “UPPER”-
markeringen skall olja tappas ut tills korrekt nivå
uppnås.
4.3 Säkerhetskontroll
Kontrollera att resultaten i säkerhetskontrollerna
nedan uppfylls vid test av aktuell maskin.
Säkerhetskontrollen skall alltid utföras
före varje användning.
Om någon av resultaten nedan ej
uppfylls får maskinen ej användas!
Lämna maskinen till en serviceverkstad
för reparation.
4.3.1 Allmän säkerhetskontroll
4.3.2 Elektrisk säkerhetskontroll
Säkerhetssystemets funktion skall alltid
kontrolleras före varje användning.
Objekt Resultat
Bränsleledningar
och anslutningar. Inget läckage.
Elkablar. All isolering intakt.
Inga mekaniska skador.
Avgassystem. Inget läckage i anslutningar.
Samtliga skruvar fastdragna.
Oljeledningar Inget läckage. Inga skador.
Kör maskinen
framåt/bakåt och
släpp pedalen
drivning-färdbroms.
Maskinen skall stoppa.
Provkörning Inga onormala vibrationer.
Inget onormalt ljud.
Tillstånd Åtgärd Resultat
Pedalen koppling-
broms ej nedtryckt.
Kraftuttaget ej
aktiverat.
Försök starta. Motorn skall
ej starta.
Pedalen koppling-
broms nedtryckt.
Kraftuttaget
aktiverat.
Föraren reser sig
ur sätet. Motorn skall ej starta.
Motorn igång.
Kraftuttaget
aktiverat.
Föraren reser sig
ur sätet. Kraftuttaget skall kopplas
ur.
Motorn igång. Tag ur säkringen
10 A.
Se fig. 9.
Motorn skall
stoppa.
Farthållare
aktiverad. Föraren reser sig ur sätet. Farthållaren skall kopplas
ifrån.
Farthållare
aktiverad. Pedalen koppling-broms
trycks ned.
Farthållaren
skall kopplas
ifrån.
Strömbrytaren för
redskapslyft i
neutralläge.
Försök koppla in
kraftuttaget. Kraftuttaget skall ej kunna
kopplas in.

10
SVENSKA
SV
4.4 Start
1. Öppna bensinkranen. Se fig. 10.
2. Kontrollera att tändkabeln/tändkablarna är
monterad/-e på tändstiftet/tändstiften.
3. Kontrollera att kraftuttaget är urkopplat.
4. Håll inte foten på drivpedalen.
5. Ställ gasreglaget på fullgas.
Kallstart - drag ut chokereglaget maximalt.
Varmstart - chokereglaget skall vara inskjutet.
6. Trampa ned pedalen koppling-broms helt.
7. Vrid om startnyckeln och starta motorn.
8 När motorn startat, skjut successivt in
chokereglaget om detta har använts.
9. Vid kallstart, belasta inte maskinen omedelbart
efter start, utan låt motorn gå några minuter. Då
hinner oljan värmas upp.
Vid användning av maskinen bör alltid fullgas
användas.
4.5 Servostyrning
Servostyrningen innebär att kraft från maskinen
hydraulsystem tillförs rattrörelserna. Detta gör
maskinen mycket lättstyrd då motorn går med sitt
arbetsvarvtal (fullgas).
Servoeffekten reduceras då motorvarvtalet
minskas.
4.6 Körtips
Var alltid noga med att rätt oljemängd finns i
motorn. Speciellt vid körning i sluttningar. Se 4.2.
Var försiktig i sluttningar. Inga
plötsliga start eller stopp vid körning
uppför eller nedför en sluttning. Kör
aldrig tvärs över en sluttning. Kör
uppifrån och ner eller nerifrån och upp.
Maskinen får köras i maximalt 10°
lutning oavsett riktning.
Minska hastigheten i sluttningar och
vid skarpa svängar för att bibehålla
kontrollen och minska vältrisken.
Gör inte fullt rattutslag vid körning på
högsta växel och full gas. Maskinen kan
välta.
Håll händer och fingrar borta från
midja och sitskonsol. Klämrisk
föreligger. Kör aldrig med öppen
motorhuv.
4.7 Stopp
Frikoppla kraftuttaget. Lägg i parkeringsbromsen.
Låt motorn gå på tomgång 1 - 2 minuter. Stanna
motorn genom att vrida om startnyckeln.
Stäng bensinkranen. Speciellt viktigt om maskinen
skall transporteras, på t.ex. släpkärra.
Om maskinen lämnas utan tillsyn, tag
bort tändkabeln/tändkablarna och ta
bort startnyckeln.
Motorn kan vara mycket varm
omedelbart efter stopp. Vidrör inte
ljuddämpare, cylinder eller kylflänsar.
Detta kan orsaka brännskador.
4.8 Rengöring
För att minska brandfaran, håll motor,
ljuddämpare, batteri och bränsletank
rena från gräs, löv och olja.
För att minska brandfaran, kontrollera
regelbundet att inget olje- och/eller
bränsleläckage förekommer.
Efter varje användning skall maskinen rengöras.
Nedanstående anvisningar gäller för rengöringen:
• Om högtryckstvätt används, rikta inte strålen
direkt mot axeltätningar, elektriska
komponenter eller hydraulventiler.
• Spola inte vatten på motorn.
• Rengör motorn med borste och/eller tryckluft.
• Rengör motorns kylluftsintag (8:W).
5 UNDERHÅLL
5.1 Serviceprogram
För att bibehålla maskinen i gott skick med
avseende på tillförlitlighet och driftsäkerhet samt
ur miljösynpunkt skall STIGA’s Serviceprogram
följas.
Innehållet i detta program framgår av bifogade
servicebok.
Grundservice skall alltid utföras av auktoriserad
verkstad.
Första service och mellanservice bör utföras av
auktoriserad verkstad, men kan även utföras av
användaren. Innehållet framgår av serviceboken
och åtgärderna beskrivs under “4 START OCH
KÖRNING” samt nedan.
Service, utförd hos auktoriserad verkstad,
garanterar fackmässigt arbete med original
reservdelar.
Vid varje grundservice och mellanservice, utförd
hos auktoriserad verkstad, stämplas servicehäftet.
Ett servicehäfte med dessa servicar redovisade är
en värdehandling, som höjer maskinens
andrahandsvärde.

11
SVENSKA SV
5.2 Förberedelse
All service och allt underhåll skall utföras på
stillastående maskin med stoppad motor.
Förhindra att maskinen rullar genom
att alltid lägga i parkeringsbromsen.
Stoppa motorn.
Förhindra ofrivillig motorstart genom
att lossa tändkabeln/tändkablarna från
tändstiftet/tändstiften och ta bort
startnyckeln.
5.3 Däcktryck
Justera däckens lufttryck enligt följande:
Fram: 0,6 bar (9 psi).
Bak: 0,4 bar (6 psi).
5.4 Byte av motorolja
Byt motorolja första gången efter 20 timmars
körning (eller under första månaden), sedan var
100:e körtimma eller var 6:e månad.
Använd syntetisk olja av serviceklass SJ eller
högre enligt tabellen nedan.
Använd inga tillsatser till oljan.
Fyll inte på för mycket olja. Det kan resultera i att
motorn överhettas.
Byt olja när motorn är varm.
Motoroljan kan vara mycket varm om
den avtappas direkt efter stopp. Låt
därför motorn svalna några minuter
innan oljan avtappas.
1. Kläm ihop klammern på
oljeavtappningsslangen. Använd en polygrip
ed. Se fig. 11:Z.
2. Flytta upp klammern 3-4 cm på
oljeavtappningsslangen och drag ur pluggen.
3. Samla upp oljan i ett kärl.
OBS! Ingen olja får spillas på kilremmarna.
4. Lämna oljan för deponering enligt lokala
bestämmelser.
5. Montera oljeavtappningspluggen och skjut
tillbaka klammern så att den klämmer över
pluggen.
6. Om oljefiltret skall bytas, se 5.5 nedan innan
fortsättning sker.
7. Tag bort oljemätstickan och fyll på ny olja.
Oljemängd:
Ej filterbyte:ca 0,9 liter
Vid filterbyte:ca 1,05 liter
8. Efter påfyllning av olja, starta motorn och kör
på tomgång i 30 sekunder.
9. Undersök om det förekommer oljeläckage.
10.Stanna motorn. Vänta i 30 sekunder och
kontrollera sedan oljenivån enligt 4.2.
5.5 Byte av oljefilter (11:Y)
Oljefiltret skall bytas var 100:e drifttimma eller var
6:e månad.
Tappa först ut motoroljan och montera
oljeavtappningspluggen enligt ovanstående. Byt
därefter oljefiltret enligt följande:
1. Rengör området runt filtret och demontera
filtret.
2. Fukta det nya filtrets packning med olja.
6. Montera filtret. Skruva först in filtret så att
packningen kommer i kontakt med motorn.
Skruva därefter in filtret ytterligare 7/8 varv.
7. Fortsätt med punkten 7 enligt 5.4 Byte av
motorolja ovan.
5.6 Bränslefilter (11:X)
Byt bränslefilter varje säsong.
Kontrollera att inget bränsleläckage förekommer
då det nya filtret har monterats.
5.7 Transmission, olja-filter
Olja och filter i den hydrauliska kraftöverföringen
skall kontrolleras/justeras resp. bytas i intervaller
enligt tabellen nedan.
Oljetyp: Syntetisk olja 5W-50.
Oljemängd vid byte: ca 4,2 liter.
5.7.1 Kontroll - justering
1. Ställ upp maskinen plant.
2. Avläs oljenivån på behållaren. Se fig. 12. Nivån
skall ligga i höjd med strecket.
3. Vid behov, fyll på mera olja.
5.7.2 Avtappning
1. Kör maskinen i varierande hastigheter under
10-20 minuter så att transmissionsoljan värms
upp.
2. Kör upp maskinen på en klots ed. så att höger
bakhjul lyfts ca 10 cm i förhållande till vänster
bakhjul. Se fig. 13. I övrigt skall maskinen stå
plant. Denna åtgärd gör att oljan rinner ur
behållaren lättare.
Användning Olja
Alla temperaturer SAE 10W-30
Under 0° C SAE 5W-30
Över 10° C SAE 30
Åtgärd
1:a
gången Därefter i intervall
Drifttimmar
Kontroll - justering av nivå. - 50
Byte av olja.
Rengöring av tankfilter. 5 200
Byte filter i hydraulkretsen.
Pro20, Pro25 5 200

12
SVENSKA
SV
3. Öppna drivaxlarnas ventiler enligt fig. 14.
4. Placera ett uppsamlingstråg under bakaxeln och
ett under framaxeln.
5. Demontera 2 avtappningspluggar från vardera
axeln. Använd en 12 mm hylsnyckel. Se fig. 15.
6. Tag bort påfyllningslocket från oljetanken.
7. Rengör området runt hydraulkretsens filter och
demontera filtret. Se fig. 16:A.
8. Låt all olja rinna ut i uppsamlingstrågen.
9. Lämna oljan för deponering enligt lokala
bestämmelser.
5.7.3 Rengöring av tankfilter
1. Tryck ner filterhylsan (17:F) i tankens överdel
och för fram hylsan till hålet.
2. Tag upp filterhylsan med filter och fjäder.
3. Drag ur filtret (17:G) från hylsan.
4. Rengör filtret med lämpligt lösningsmedel och
tryckluft.
5. Kontrollera att gummipackningen (17:H) i
filtrets botten är intakt.
6. Återmontera filter och fjäder i hylsan. För in
filtret tills att det snäpper fast i hylsan.
7. Återmontera enheten i tanken. Filterhylsans
överdel skall snäppa fast i urtaget i tankens
överdel.
5.7.4 Fyllning
1. Kontrollera att packningarna är intakta på de 4
avtappningspluggarna. Se fig. 15. Återmontera
pluggarna. Åtdragningsmoment: 15-17 Nm.
2. Rulla ner maskinen så att höger bakhjul
kommer i nivå med övriga hjul.
3. Fukta det nya filtrets packning med olja och
montera filtret. Se fig. 16:A.
4. Fyll oljebehållaren med den nya oljan.
5. Kontrollera att urkopplingsspaken (4:R) är i
yttre läget (drivläget).
Om motorn skall köras inomhus skall
anordning för avgasutsugning kopplas
till motorns avgasrör.
6. Förbered ett lämpligt kärl med den nya oljan.
Obs! Oljan sugs in i systemet mycket fort.
Behållaren måste alltid hållas fylld. Luft får
absolut inte sugas in.
7. Fyll oljebehållaren med ny olja.
8. Starta motorn och låt den gå på tomgång. Fyll
på olja efterhand i behållaren så att nivån hela
tiden uppgår till markeringen.
9. Återmontera oljepåfyllningslocket och stäng
motorhuven.
10.Återställ drivaxlarnas ventiler enligt fig. 18.
11.Kör maskinen 8-10 meter framåt och 8-10
meter bakåt. Om maskinen är försedd med
hydraulisk styrservo, gör samtidigt fulla
rattutslag.
12.Om maskinen är försedd med hydraulisk
redskapslyft, kör lyften upp och ned 3-4 gånger.
13.Justera oljenivån i behållaren.
5.8 Remtransmissioner
Kontrollera efter 5 timmars drift att samtliga
remmar är intakta och oskadade.
5.9 Styrning
Styrningen skall kontrolleras/justeras efter 5
timmars drift och därefter var 100:e driftstimma.
5.9.1 Kontroll
Vrid ratten i korta ryck fram och tillbaka. Inget
mekaniskt glapp i styrkedjorna skall förekomma.
5.9.2 Justering
Justera styrkedjorna vid behov enligt följande:
1. Ställ maskinen i läget “rakt fram”.
2. Justera styrkedjorna med de två muttrarna,
placerade under midjepunkten. Se fig. 19.
3. Justera båda muttrarna lika mycket tills inget
glapp förekommer.
4. Provkör maskinen rakt framåt och kontrollera
att ratten ej har snedställts.
5. Om ratten är snedställd, lossa den ena muttern
och drag åt den andra.
Spänn inte styrkedjorna för hårt. Styrningen går då
tungt, samtidigt som slitaget på kedjorna ökar.
5.10 Batteri
Syra som kommer i kontakt med ögon
eller hud orsakar allvarliga
personskador. Om någon kroppsdel
kommit i kontakt med syra, skölj
omedelbart rikligt med vatten och
kontakta genast läkare.
Batteriet är ett ventilreglerat batteri med 12 V
nominell spänning. Batterivätskan behöver och
kan ej kontrolleras eller fyllas på. Enda underhållet
som krävs är laddning efter t.ex. lång lagring.
Före första användning skall batteriet
fulladdas. Batteriet skall alltid förvaras
fulladdat. Om batteriet förvaras
urladdat uppstår allvarliga skador.
5.10.1 Laddning med motorn
I första hand kan batteriet laddas med hjälp av
motorns generator enligt följande:
1. Montera batteriet i maskinen enligt nedan.
2. Ställ upp maskinen utomhus eller montera
utsugningsanordning för avgaserna.
3. Starta motorn enligt instruktionerna i
bruksanvisningen.
4. Kör motorn utan stopp, kontinuerligt under 45
minuter.
5. Stoppa motorn och batteriet är fulladdat.

13
SVENSKA SV
5.10.2 Laddning med batteriladdare
Vid laddning med batteriladdare skall en
batteriladdare med konstantspänning användas.
Kontakta återförsäljaren för inköp av
batteriladdare med konstantspänning.
Batteriet kan skadas om en batteriladdare av
standardtyp används.
5.10.3 Demontering/Montering
Batteriet är placerat under tanken. För att komma
åt batteriet, demontera först bensintanken enligt
följande:
1. Öppna motorhuven.
2. Stäng bensinkranen, se fig. 10.
3. Skruva loss de två vingmuttrarna (16:B) och tag
bort klammorna.
4. Lyft försiktigt bensintanken.
Vid demontering/montering av batteriet gäller
följande angående kablarnas anslutning:
• Vid demontering. Koppla först bort den svarta
kabeln från batteriets minuspol (-). Koppla
därefter bort den röda kabeln från batteriets
pluspol (+).
• Vid montering. Anslut förs den röda kabeln till
batteriets pluspol (+). Anslut därefter den svarta
kabeln till batteriets minuspol (-).
Om kablarna kopplas bort/ansluts i
omvänd ordning finns risk för
kortslutning och skador på batteriet.
Om kablarna förväxlas förstörs
generator och batteri.
Motorn får aldrig köras med
bortkopplat batteri. Risk för allvarliga
skador på generator och elsystem.
Då batteriet är åtgärdat, montera bensintanken
enligt följande:
Kontrollera att inte bensinslangen
kläms mot hydraulpumpen eller
kommer i beröring med densamma.
Hydraulpumpen blir mycket het under
drift. Risk för brand.
1. Placera bensintanken på konsolerna.
Kontrollera så att bensinslangen ej berör
hydraulpumpen.
2. Montera klammorna och drag fast
vingmuttrarna (16:B).
5.10.4 Rengöring
Om batteripolerna är oxiderade skall dessa
rengöras. Rengör batteripolerna med en stålborste
och smörj in polerna med polfett.
5.11 Luftfilter, motor
Rengör luftfiltret var 3:e månad eller var 50:e
körtimma beroende på vilket som först inträffar.
Byt pappersfiltret årligen eller var 200:e körtimma
beroende på vilket som först inträffar.
OBS! Rengör/byt båda filtren oftare om maskinen
arbetar under dammiga förhållanden.
1. Tag bort luftfilterkåpan. Se fig 20.
2. Demontera pappersfilter och förfilter
(= skumplastfiltret). Var försiktig så att ingen
smuts kommer in i förgasaren. Gör rent i
luftfilterhuset.
3. Tvätta förfiltret i flytande diskmedel och vatten.
Krama det torrt. Häll lite olja på filtret och
krama in oljan.
4. Rengör pappersfiltret så här: Knacka det lätt
mot en plan yta. Om filtret är mycket smutsigt,
byt ut det.
5. Montera ihop i omvänd ordning.
Petroleumbaserade lösningsmedel som t.ex
fotogen får inte användas vid rengöring av
pappersfiltret. Dessa lösningsmedel förstör
filtret.
Använd inte tryckluft vid rengöring av
pappersfiltret. Pappersfiltret får inte oljas in.
5.12 Tändstift
Tändstiftet/tändstiften skall bytas var 200:e
drifttimma (=vid varannan grundservice).
Innan tändstiftet lossas, gör rent runt dess
infästning.
Tändstift:
NGK BPR5ES eller DENSO W16EPR-U
Elektrodavstånd: 0,75 mm.
5.13 Luftintag
Se 8:W. Motorn är luftkyld. Ett tilltäppt kylsystem
skadar motorn. Rengör motorns luftintag var 50:e
drifttimma. En noggrannare rengöring av
kylsystemet utförs vid varje grundservice.

14
SVENSKA
SV
5.14 Smörjning
Samtliga smörjpunkter enligt nedanstående tabell
skall smörjas var 50:e drifttimmar samt efter varje
tvättning.
5.15 Säkringar
Om något av felen nedan uppstår, byt aktuell
säkring. Se fig. 9.
6 PATENT - MÖNSTERSKYDD
Denna maskin eller delar därav omfattas av
följande patent och mönsterskydd:
SE9901091-0, SE9901730-3, SE9401745-6,
US595 7497, FR772384, DE69520215.4,
GB772384, SE0301072-5, SE04/000239 (PCT),
SE0401554-1.
7 ÖVRIGT
NORDISK MILJÖMÄRKNING
Park Pro Svan 4WD uppfyller kraven
enligt Nordisk Miljömärkning av
gräsklippare version 3.
[*] C2:Maskiner avsedda att användas i yrkesmässigt
bruk. Slagvolym större än 225 cm3.
När maskinen efter många års tjänst behöver bytas
ut, eller inte längre behövs, rekommenderar vi att
maskinen lämnas till Er återförsäljare för återvin-
ning.
Maskinens startbatteri är av typen sluten blyack-
umulator. Kasta inte utbytta batterier i soptunnan.
Lämna dem till en återvinningscentral.
Samla upp all olja vid oljebyte. Spill inte. Lämna
oljan och eventuellt utbytta oljefilter till en återvin-
ningscentral.
För att undvika spill vid tankning rekommenderar
vi att Stigas bensindunk används. Den finns hos
auktoriserade Stiga Återförsäljare och har artikel-
numret 9500-9934-01.
7.1 MATERIALDEKLARATION
Följande material ingår bl.a. i produkten:
Material Viktprocent
Stål 74 %
Aluminium 15 %
ABS 3,5 %
Gummi 4,5 %
PP 1,5 %
POM < 1 %
PE < 1 %
Maskinen är lackerad med polyesterbaserad pulver-
lack. Motorblocket är gjutet i aluminium.
GGP förbehåller sig rätten att förändra produkten
utan föregående meddelande.
Objekt Åtgärd Figur
Hjullager 2 smörjnipplar.
Använd fettspruta, fylld med
universalfett. Pumpa tills fett
tränger ut.
21
Midjepunkt 4 smörjnipplar.
Använd fettspruta, fylld med
universalfett. Pumpa tills fett
tränger ut.
22
Styrkedjor Borsta kedjorna rena med
stålborste.
Smörj med kedjespray av
universaltyp.
-
Spännarmar Smörj lagringspunkterna med
oljekanna samtidigt som resp.
reglage aktiveras.
Utförs lämpligen av två
personer.
23
Reglage-
wirar Smörj vajerändarna med oljekanna samtidigt som resp.
reglage aktiveras.
Skall utföras av två personer.
24
Fel Säkring
Motorn startar ej eller startar och
stoppar omedelbart. Batteriet är
laddat.
10 A
Sandspridare och elektrisk
klipphöjdinställning fungerar ej.
(Gäller ej Prestige)
20 A
Samtliga elektriska funktioner är ur
funktion. Batteriet är laddat. 30 A
Park Pro Svan
Ljudtrycksnivå för resp. klipp-
aggregat vid förarens öra [dB(A)]
107 M: 81
107 M HD: 82
121 M: 82
125 C: 84
Produktgrupp [*] C2
Specifik bränsleförbrukning [g/
kWh]
300-400
Relativ bränsleförbrukning låg
340 008

15
SUOMI FI
1 YLEISTÄ
Tämä kuvake tarkoittaa VAROITUS.
Ohjeita on noudatettava tarkasti henki-
lö- ja/tai omaisuusvahinkojen välttämi-
seksi.
Tutustu huolellisesti ennen koneen
käyttöä tähän käyttöohjeeseen sekä
oheiseen TURVAOHJEITA-vihkoseen.
1.1 SYMBOLIT
Koneeseen on kiinnitetty seuraavat symbolit, joi-
den tarkoitus on muistuttaa käyttäjää laitteen käy-
tön ja huollon edellyttämästä varovaisuudesta ja
tarkkaavaisuudesta.
Symbolien merkitykset:
Varoitus!
Lue käyttöopas ja turvallisuusohjeet en-
nen laitteen käyttöä.
Varoitus!
Varo uloslentäviä esineitä. Pidä sivulliset
kaukana.
Varoitus!
Käytä aina kuulonsuojaimia.
Varoitus!
Tällä koneella ei saa ajaa yleisellä tiellä.
Varoitus!
Alkuperäislisävarusteilla varustettua ko-
netta saa ajosuunnasta riippumatta ajaa
enintään 10 astetta kaltevalla alustalla.
Varoitus!
Puristumisvaara. Pidä kädet ja jalat poissa
runko-ohjauksesta.
Varoitus!
Palovammojen vaara. Älä koske äänen-
vaimentimeen/katalysaattoriin.
1.2 Viitteet
1.2.1 Kuvat
Tämän käyttöohjeen kuvat on numeroitu 1, 2, 3
jne.
Kuvissa olevat osat on merkitty A. B, C jne.
Viittaus osaan C kuvassa 2 kirjoitetaan "2:C".
1.2.2 Otsikot
Tämän käyttöohjeen otsikot on numeroitu alla ole-
van esimerkin mukaan.
"1.3.1 Yleiset turvatarkastukset" on kappaleen
"1.3 Turvatarkastukset" alaotsikko ja kuuluu sa-
maan kappaleeseen.
Viittaukset otsikoihin on useimmiten tehty otsikon
numerolla esim. "katso 1.3.1".
2 KUVAUS
2.1 Voimansiirto
Kone on nelipyörävetoinen. Moottorin voima siir-
retään hydraulisesti vetäville pyörille. Moottori
käyttää öljypumppua, joka pumppaa öljyn taem-
man ja etumaisen vetopyörästön läpi.
Etu- ja taka-akseli on kytketty sarjaan, minkä
vuoksi etu- ja takapyörät pyörivät samalla nopeu-
della.
Kääntymisen helpottamiseksi molemmat akselit
on varustettu tasauspyörästöllä.
Eteen asennettuja työlaitteita käytetään kiilahih-
noilla.
2.2 Ohjaus
Kone on varustettu runko-ohjauksella. Tämä tar-
koittaa, että runko on jaettu etumaiseen ja taem-
paan osaan, jotka voivat kääntyä toistensa suhteen.
Runko-ohjauksen ansiosta kone kääntyy erittäin
pienessä tilassa puiden ja muiden esteiden ympäri.
2.3 Turvajärjestelmä
Kone on varustettu sähköisellä turvajärjestelmällä.
Turvajärjestelmä katkaisee tarvittaessa tietyt toi-
minnot, joiden virheellinen käyttö voi aiheuttaa
vaaratilanteen. Esimerkiksi moottoria ei voi käyn-
nistää ellei kytkin-seisontajarrupoljin ole painettu-
na.
Tarkasta turvajärjestelmän toiminta
ennen jokaista käyttökertaa!
2.4 Hallintalaitteet
2.4.1 Työlaitenostin, hydraulinen (2:M)
Hydraulinen työlaitenostin toimii vain
moottorin käydessä ja sitä käytetään kat-
kaisimella (2:M).
Katkaisimella on kolme asentoa:
•Kellunta-asento. Paina katkaisimen etuosaa.
Katkaisin lukittuu alaspainettuun asentoon ja
työlaite laskeutuu kellunta-asentoon.
Kellunta-asento tarkoittaa, että työlaite lepää
aina samalla painolla maata vasten ja myötäilee
maanpinnan muotoja.
Kellunta-asentoa käytetään työskentelyn aika-
na.
•Nostaminen. Paina katkaisimen takaosaa kun-
nes työlaite on ylimmässä asennossa (kuljetus-
asennossa). Päästä katkaisin, jolloin nostin
lukittuu kuljetusasentoon.
•Lukitus kuljetusasentoon. Katkaisin on palau-
tunut keskiasentoon noston jälkeen. Työlaite on
lukittu kuljetusasentoon.

16
SUOMI
FI
HUOM! Hydraulisen työlaitenostimen on olta-
va kellunta-asennossa, jotta voimanotto voi-
daan kytkeä päälle.
HUOM! Voimanottoa ei voi kytkeä päälle, kun
seisontajarru on aktivoitu.
2.4.2 Kytkin-seisontajarru (1:B)
Älä koskaan paina poljinta ajon aikana.
Voimasiirron ylikuumenemisen vaara.
Polkimella (1:B) on kolme asen-
toa:
•Vapautettu. Kytkin ei ole aktivoituna. Seison-
tajarru ei ole aktivoituna.
•Puoliväliin painettu. Veto irtikytketty. Seison-
tajarru ei ole aktivoituna.
•Pohjaan painettu. Veto irtikytketty. Seisonta-
jarru täysin aktivoituna mutta ei lukittuna.
2.4.3 Salpa, seisontajarru (1:A)
Salpa lukitsee kytkin-seisontajarrupolki-
men alaspainettuun asentoon. Toimintoa
käytetään koneen varmistamiseen luiskis-
sa, kuljetuksessa jne., kun moottori ei ole
käynnissä.
Seisontajarrun pitää olla vapautettuna
ajon aikana.
Lukitseminen:
1. Paina poljin (1:B) täysin pohjaan.
2. Siirrä salpaa (1:A) oikealle.
3. Vapauta poljin (1:B).
4. Vapauta salpa (1:A).
Vapauttaminen:
Paina ja vapauta poljin (1:B).
2.4.4 Veto-käyttöjarru (1:F)
Polkimen (1:F) asento määrittää moottorin ja vetä-
vien pyörien välisen välityssuhteen (= nopeus).
Käyttöjarru aktivoituu kun poljin vapautetaan.
1. Paina poljinta eteenpäin -
kone liikkuu eteenpäin.
2. Poljin vapautettuna - kone sei-
soo paikallaan.
3. Paina poljinta taaksepäin -
kone liikkuu taaksepäin.
4. Vapauta hieman poljinta -
konetta jarrutetaan.
2.4.5 Ohjauspyörä (1:D)
Ohjauspyörän korkeus voidaan säätää portaatto-
masti. Löysää ohjauspylvään käsipyörä (1:E) ja
nosta/laske ohjauspyörä haluttuun asentoon. Tiuk-
kaa käsipyörä.
Älä säädä ohjauspyörää ajon aikana.
Älä käännä ohjauspyörää kun kone sei-
soo paikallaan työlaite alaslaskettuna.
Hydrauliikkajärjestelmän ja ohjauk-
sen kuormitus saattaa aiheuttaa vaurioita.
2.4.6 Kaasun säädin (2:G)
Säätää moottorin käyntinopeutta.
1. Täyskaasu - tätä asentoa tulisi aina
käyttää.
2. Tyhjäkäynti.
2.4.7 Rikastimen säädin (2:H)
Kun säädin vedetään ulos, seosta rikastetaan kyl-
mäkäynnistystä varten.
1. Kun säädin vedetään täysin ulos, kaa-
suttimen rikastinläppä on täysin kiinni.
Kylmäkäynnistys.
2. Kun säädin on sisäänpainettuna, rikas-
tinläppä on auki. Lämpimänä käynnistyk-
seen ja ajon aikana.
Älä koskaan aja rikastinsäädin ulosvedettynä,
kun moottori on lämmin.
2.4.8 Virtalukko/ajovalot (2:I)
Virtalukon avulla käynnistetään ja pysäytetään
moottori. Virtalukko toimii myös ajovalojen kat-
kaisimena.
Älä jätä konetta valvomatta niin, että
avain on asennossa 2 tai 3. Palovaara,
polttonestettä voi valua moottoriin kaa-
suttimen läpi tai akku saattaa purkau-
tua ja vaurioitua.
Neljä asentoa:
1. Pysäytysasento - moottorin sytytysvirta
katkaistu. Avain voidaan poistaa lukosta.
2. Ajoasento - ajovalot päällä.
3. Ajoasento – ajovalot pois päältä.
4. Käynnistysasento - sähkötoiminen
käynnistysmoottori aktivoidaan, kun
avain käännetään tähän jousipalautteiseen
asentoon. Päästä avain palautumaan ajo-
asentoon 3, kun moottori on käynnistynyt.
Sytytä ajovalot kääntämällä avain asentoon 2.

17
SUOMI FI
2.4.9 Voimanotto (2:K)
Sähkömagneettisen voimanoton kytkentä- ja irti-
kytkentäkatkaisin. Voimanotolla käytetään eteen
asennettuja lisävarusteita. Kaksi asentoa:
1. Paina katkaisimen etuosaa - voimanotto
kytketään. Merkkivalo palaa:
2. Paina katkaisimen takaosaa - voimanot-
to kytketään irti.
2.4.10 Käyttötuntilaskuri (3:P)
Näyttää koneen käyttötunnit. Laskuri toimii vain
moottorin käydessä.
2.4.11 Tasanopeudenpidin (2:N)
Tasanopeudenpitimen aktivointikatkaisin. Tasano-
peudenpidin lukitsee polkimen (3:F) haluttuun
asentoon.
1. Paina poljinta (3:F), kunnes saavutetaan
haluttu nopeus. Aktivoi tasanopeudenpi-
din painamalla katkaisimen etuosaa.
Merkkivalo palaa:
2. Kytke tasanopeudenpidin pois päältä
polkimella (3:B) tai painamalla katkaisi-
men takaosaa.
2.4.12 Leikkuukorkeuden säätö (2:J)
Kone on varustettu hallintavivulla, jolla ohjataan
leikkuulaitteen sähkötoimista leikkuukorkeuden
säätöä.
Katkaisimella voidaan nostaa ja laskea
leikkuulaitetta portaattomasti.
Leikkuulaite kytketään pistokkeeseen (3:Q).
2.4.13 Hiekanlevitin (2:O)
Kone on varustettu hallintalaitteilla sähköisesti
kytkettävän hiekanlevittimen (lisävaruste) hallin-
taa varten.
Katkaisimella käynnistetään ja pysäyte-
tään levitysvalssi.
Johtimet hiekanlevittimen liittämistä varten ovat
koneen takaosassa.
2.4.14 Irtikytkentävipu (4:R)
Vipu, joka kytkee irti portaattoman voimansiirron.
Mahdollistaa koneen siirtämisen käsin moottori
pysäytettynä. Kaksi asentoa:
1. Vipu ulkona - voimansiirto
kytketty normaalikäyttöä varten.
Vipu lukittuu naksahtaen ulom-
paan asentoon.
2. Vipu sisällä - voimansiirto ir-
tikytketty. Konetta voidaan siir-
tää käsin.
Konetta ei saa hinata pidempiä matkoja eikä suu-
rella nopeudella. Voimansiirto voi vaurioitua.
2.4.15 Istuin (5:S)
Istuin voidaan kallistaa ja sen paikkaa voi
säätää pituussuunnassa. Istuin lukitaan
paikalleen käsipyörillä (5:T).
Istuimessa on turvakytkin, joka on kytketty ko-
neen turvajärjestelmään. Tämän vuoksi eräät vaa-
raa aiheuttavat toiminnot eivät toimi ellei käyttäjä
istu paikallaan istuimella. Katso myös 4.3.2.
2.4.16 Konepelti (6:U)
Kone on varustettu avattavalla konepellil-
lä, joka suojaa polttonestehanan, akun ja
moottorin. Konepelti on lukittu kumisil-
mukalla.
Konepelti avataan seuraavasti:
1. Irrota kumisilmukka (6:V) konepellin etureu-
nasta.
2. Nosta konepeltiä taaksepäin.
Konepelti suljetaan päinvastaisessa järjestyksessä.
Konetta ei saa käyttää ellei konepelti
ole suljettu ja lukittu. Palo- ja puristu-
misvammojen vaara.
3 KÄYTTÖKOHTEET
Konetta saa käyttää vain seuraaviin töihin STIGA-
alkuperäistarvikkeilla varustettuna.
12V
Työ STIGA-alkuperäisvaruste
Ruohonleikkuu Leikkuulaitteella:
107 M, 107 M HD, 107 M HD
El, 121 M, 121 M El, 125 Combi
Pro, 125 Combi Pro El sekä niit-
tomurskain.
Haravointi Harjalaitteella tai keräävällä har-
jalaitteella. Ensimmäisen kanssa
suositellaan käytettäväksi pöly-
suojusta.
Lumenluonti Lumiauralla tai lumilingolla. On
suositeltavaa käyttää lumiketjuja
ja runkopainoja.
Ruohon ja lehtien
keruu Hinattavalla keruulaitteella 30" tai 42".
Ruohon ja lehtien
kuljetus Standard, Maxi tai Combi-kulje- tuskärryillä.
Hiekan levitys Hiekanlevittimellä. Voidaan
käyttää myös suolan sirottami-
seen. On suositeltavaa käyttää
lumiketjuja ja runkopainoja.
Sorakäytävien rik-
karuohon torjunta Eteen asennetulla käytävärau- dalla.
Nurmikkojen reu-
nanleikkuu Reunaleikkurilla.
Sammaleen repi-
minen Sammaleen repijällä.

18
SUOMI
FI
Vetolaitteen suurin sallittu pystykuormitus
on 100 N.
Hinattavasta lisävarusteesta tuleva työntövoima
saa olla enintään 500 N.
HUOM! Ennen perävaunun käyttöä - ota yhteys
vakuutusyhtiöösi.
HUOM! Tällä koneella ei saa ajaa yleisellä tiellä.
4 KÄYNNISTÄMINEN JA AJAMINEN
Konetta ei saa käyttää ellei konepelti
ole suljettu ja lukittu. Palo- ja puristu-
misvammojen vaara.
4.1 Tankkaaminen
Käytä vain puhdasta lyijytöntä bensiiniä. Öljy-
sekoitteista 2-tahtibensiiniä ei saa käyttää.
Säiliön tilavuus 14 litraa. Taso on helppo tarkastaa
läpinäkyvän säiliön läpi.
HUOM! Tavallinen lyijytön bensiini on tuoretava-
raa eikä sitä tulisi säilyttää yli 30 päivää.
Käytä mieluiten ympäristöystävällistä alkylaatti-
bensiiniä. Se on koostumukseltaan samanlaista
kuin tavallinen bensiini, mutta on vähemmän hai-
tallista ihmisille ja luonnolle.
Bensiini on erittäin tulenarkaa. Säilytä
polttoneste erityisesti tähän tarkoituk-
seen tarkoitetussa astiassa.
Tankkaa ulkona äläkä tupakoi tankka-
uksen aikana. Tankkaa moottori pysäy-
tettynä. Älä koskaan avaa säiliön
tulppaa äläkä tankkaa moottorin käy-
dessä tai kun se on käytön jälkeen kuu-
ma.
Älä täytä polttonestesäiliötä liian täyteen. Jätä tyh-
jää tilaa (= vähintään koko täyttöputki + 1 - 2 cm
säiliön yläosassa), jotta bensiini ei lämpölaajene-
misen seurauksena valu yli. Katso kuva 7.
4.2 Tason tarkastus, moottoriöljy
Tarkasta aina ennen käyttöä, että öljytaso on oi-
kea. Koneen pitää tarkastuksen aikana olla ta-
saisella alustalla.
Pyyhi puhtaaksi öljynmittapuikon
ympäristö. Vedä öljynmittapuikko ulos.
Pyyhi öljynmittapuikko puhtaaksi. Paina
se täysin sisään mutta älä kierrä kiinni.
Vedä öljynmittapuikko uudelleen ulos. Täytä öljyä
UPPER-merkkiin saakka, jos tason on sen
alapuolella (kuva 8).
Öljytaso ei saa koskaan olla UPPER-merkinnän
yläpuolella. Se voi aiheuttaa moottorin ylikuumen-
tumisen. Jos öljytaso on UPPER-merkin yläpuo-
lella, öljyä pitää laskea ulos kunnes öljytaso on
oikea.
4.3 Turvatarkastus
Tarkasta, että turvatarkastusten tulokset ovat alla
olevan taulukon mukaiset.
Suorita turvatarkastus ennen jokaista
käyttökertaa!
Konetta ei saa käyttää ellei se läpäise
kaikkia turvatarkastuksia! Toimita
kone huoltokorjaamoon korjausta var-
ten.
4.3.1 Yleiset turvatarkastukset
4.3.2 Sähköiset turvatarkastukset
Tarkasta turvajärjestelmän toiminta
ennen jokaista käyttökertaa.
Kohde Tulos
Polttonesteputket ja -
liitännät. Ei vuotoa.
Sähköjohdot. Eristeet ehjiä.
Ei mekaanisia vaurioita.
Pakojärjestelmä. Ei vuotoa liitoksissa.
Kaikki ruuvit tiukalla.
Öljyputket Ei vuotoa. Ei vaurioita.
Aja koneella eteen-/
taaksepäin ja vapauta
veto-käyttöjarrupol-
jin.
Koneen pitää pysähtyä.
Koeajo Ei epänormaalia tärinää.
Ei epänormaalia melua.
Tila Toimenpide Tulos
Kytkin-jarrupoljin ei
painettuna.
Voimanotto ei akti-
voituna.
Yritä käynnistää. Moottorin ei
tule käynnistyä.
Kytkin-jarrupoljin
painettuna.
Voimanotto aktivoi-
tuna.
Kuljettaja nousee
ylös istuimelta. Moottorin ei tule käynnistyä.
Moottori käynnissä.
Voimanotto aktivoi-
tuna.
Kuljettaja nousee
ylös istuimelta. Voimanoton tulee irtikytkey-
tyä.
Moottori käynnissä. Irrota 10 A varoke.
Katso kuva 9. Moottorin tulee pysähtyä.
Tasanopeudenpidin
aktivoituna. Kuljettaja nousee ylös istuimelta. Tasanopeuden- pitimen tulee
kytkeytyä pois
päältä.
Tasanopeudenpidin
aktivoituna. Kytkin-jarrupol- jinta painetaan. Tasanopeuden- pitimen tulee
kytkeytyä pois
päältä.
Työlaitenostimen
katkaisin keskiasen-
nossa.
Yritä kytkeä voi-
manotto. Voimanottoa ei voi kytkeä
päälle.

19
SUOMI FI
4.4 Käynnistys
1. Avaa polttonestehana. Katso 10.
2. Tarkasta, että sytytysjohtimet on kytketty syty-
tystulppiin.
3. Tarkasta, että voimanotto on irtikytketty.
4. Älä pidä jalkaa käyttöpolkimella.
5. Siirrä säädin täyskaasuasentoon.
Kylmäkäynnistys - vedä rikastimen säädin täy-
sin ulos.
Käynnistys lämpimänä – rikastimen säädin si-
sällä.
6. Paina kytkin-jarrupoljin täysin pohjaan.
7. Käännä virta-avain käynnistysasentoon.
8 Kun moottori on käynnistynyt, paina tarvittaes-
sa rikastinsäädin sisään.
9. Älä kuormita moottoria heti kylmäkäynnistyk-
sen jälkeen, vaan anna moottorin käydä muuta-
man minuutin ajan. Silloin öljy ehtii lämmetä.
Käytön aikana kaasunsäätimen tulisi aina olla
täyskaasuasennossa.
4.5 Ohjaustehostin
Ohjaustehostus tarkoittaa sitä, että koneen hydrau-
liikkajärjestelmää käytetään ohjauksen tehostami-
seen. Tämän ansiosta kone on erittäin kevyt ohjata
kun moottori käy työkäyntinopeudella (täyskaa-
su).
Tehostusvaikutus pienenee kun moottorin käynti-
nopeus laskee.
4.6 Ajovinkkejä
Varmista aina, että moottorissa on oikea määrä öl-
jyä. Erityisesti rinteissä ajaessasi. Katso 4.2.
Ole varovainen rinteissä. Vältä äkillisiä
liikkeellelähtöjä ja pysäytyksiä, kun
ajat ylös tai alas rinnettä. Aja aina viis-
tosti rinteen poikki. Aja ylhäältä alas-
päin ja päinvastoin.
Konetta saa ajosuunnasta riippumatta
ajaa enintään 10 astetta kallellaan ole-
valla alustalla.
Hidasta rinteissä ja ennen jyrkkiä
käännöksiä, jotta säilytät koneen hal-
linnan ja jotta kone ei kaatuisi.
Älä käännä ohjauspyörää ääriasentoon
suurimmalla vaihteella ja täyskaasulla
ajettaessa. Kone voi kaatua.
Pidä kädet ja sormet kaukana runko-
ohjauksesta ja istuimen kannattimesta.
Puristumisvaara. Älä koskaan aja ko-
nepelti avattuna.
4.7 Pysäyttäminen
Kytke voimanotto irti. Kiristä seisontajarru.
Anna moottorin käydä tyhjäkäynnillä 1 - 2 minuut-
tia. Pysäytä moottori kääntämällä virta-avain py-
säytysasentoon.
Sulje polttonestehana. Erityisen tärkeää, jos konet-
ta kuljetetaan esim. peräkärryssä.
Jos kone jätetään ilman valvontaa, irro-
ta sytytysjohto ja poista virta-avain vir-
talukosta.
Moottori voi olla erittäin kuuma heti
pysäytyksen jälkeen. Älä koske äänen-
vaimentimeen, sylinteriin tai jäähdy-
tysripoihin. Palovammojen vaara.
4.8 Puhdistus
Palovaaran vähentämiseksi moottori,
äänenvaimennin, akku ja polttoneste-
säiliö tulisi pitää puhtaana ruohosta,
lehdistä ja öljystä.
Tarkasta säännöllisesti, ettei missään
ole öljy- ja/tai polttonestevuotoja.
Puhdista kone jokaisen käyttökerran jäl-
keen. Puhdistusohjeita:
• Älä suuntaa painepesurin suihkua suoraan akse-
litiivisteisiin, sähkökomponentteihin tai hyd-
rauliikkaventtiileihin.
• Älä pese moottoria vedellä.
• Puhdista moottori harjalla ja/tai paineilmalla.
• Puhdista moottorin ilmanotto (8:W).
5 KUNNOSSAPITO
5.1 Huolto-ohjelma
STIGAn huolto-ohjelmaa on noudatettava ympä-
ristösyistä, jotta kone pysyy jatkuvasti hyvässä
kunnossa ja että sen luotettavuus ja käyttöturvalli-
suus säilyvät.
Ohjelman sisältö on selostettu oheisesta huoltovih-
kosesta.
Perushuolto tulee aina teettää valtuutetussa korjaa-
mossa.
Ensimmäinen huolto ja välihuollot tulisi teettää
valtuutetussa korjaamossa, mutta käyttäjäkin voi
tehdä ne. Huoltokohteet on selostettu huoltovih-
kossa ja toimenpiteet on selostettu kappaleessa 4
KÄYNNISTÄMINEN JA AJAMINEN sekä alla.
Valtuutetussa korjaamossa teetetty huolto takaa,
että työt suoritetaan ammattitaidolla ja siinä käyte-
tään vain alkuperäisiä varaosia.
Kun perushuolto tai välihuolto suoritetaan valtuu-
tetussa korjaamossa, huoltovihkoon lyödään lei-
ma. Täyteen leimattu huoltovihko on arvopaperi,
joka nostaa koneen jälleenmyyntiarvoa.

20
SUOMI
FI
5.2 Valmistelut
Kaikki huoltotyöt pitää suorittaa kone paikallaan
ja moottori pysäytettynä.
Estä koneen siirtyminen kiristämällä
seisontajarru.
Pysäytä moottori.
Estä moottorin tahaton käynnistys ir-
rottamalla sytytysjohdin ja poistamalla
avain lukosta.
5.3 Rengaspaineet
Säädä rengaspaineet seuraavasti:
Edessä: 0,6 bar (9 psi).
Takana: 0,4 bar (6 psi).
5.4 Moottoriöljy
Vaihda moottoriöljy ensimmäisen kerran 20
käyttötunnin jälkeen (tai ensimmäisen kuukauden
aikana) ja sen jälkeen 100 käyttötunnin tai kuuden
kuukauden välein
Käytä synteettisiä öljyjä, joiden huoltoluokka on
SF tai korkeampi, katso seuraava taulukko.
Älä käytä öljyn lisäaineita.
Älä täytä liikaa öljyä. Se voi aiheuttaa moottorin
ylikuumentumisen.
Öljy on helpoin vaihtaa moottori lämpimänä.
Moottoriöljy voi olla erittäin kuumaa,
jos se tyhjennetään heti käytön jälkeen.
Anna moottorin jäähtyä muutaman mi-
nuutti ennen öljyn tyhjennystä.
1. Purista yhteen öljyntyhjennysletkun kiristin.
Käytä esim. siirtoleukapihtejä. Katso kuva
11:Z.
2. Siirrä kiristintä 3-4 cm letkulla ja vedä tulppa ir-
ti.
3. Kerää öljy astiaan.
HUOM! Varo päästämästä öljyä kiilahih-
noille.
4. Toimita öljy keräyspisteeseen.
5. Asenna tyhjennystulppa paikalleen ja siirrä ki-
ristin takaisin tulpan kohdalle.
6. Jos öljynsuodatin pitää vaihtaa, katso ensin 5.5.
7. Irrota öljynmittapuikko ja täytä uutta öljyä.
Öljymäärä:
Ei suodattimen vaihtoa:noin 0,9litraa
Suodatin vaihdettu:noin 1,05 litraa
8. Kun olet täyttänyt öljyn, käynnistä moottori ja
anna sen käydä tyhjäkäynnillä 30 sekunnin
ajan.
9. Tarkasta esiintyykö öljyvuotoja.
10.Pysäytä moottori. Odota 30 sekuntia ja tarkasta
öljytaso, katso 4.2.
5.5 Öljynsuodatin (11:Y)
Öljynsuodatin on vaihdettava 100 käyttötunnin
välein tai kuuden kuukauden välein
Laske ulos moottoriöljy ja asenna tyhjennystulppa
takaisin paikalleen. Vaihda sitten öljynsuodatin
seuraavasti:
1. Puhdista suodattimen ympäristö ja irrota suoda-
tin.
2. Sivele öljyä uuden suodattimen tiivisteeseen.
6. Asenna suodatin. Kierrä suodatinta paikalleen
niin, että tiiviste koskettaa moottoria. Kiristä
vielä 7/8-kierrosta.
7. Jatka kohdasta 7 5.4 Moottoriöljy.
5.6 Polttonesteensuodatin (11:X)
Uusi polttonesteensuodatin kerran ajokaudessa.
Tarkasta uuden polttonesteensuodattimen asen-
nuksen jälkeen, ettei mistään vuoda polttonestettä.
5.7 Voimansiirto, öljynsuodatin
Hydraulisen voimansiirron öljy ja öljynsuodatin
tulee tarkastaa/säätää ja uusia alla olevassa taulu-
kossa annetuin välein.
Öljylaatu: Synteettinen öljy 5W-50.
Öljymäärä vaihdettaessa: noin 4,2 litraa.
5.7.1 Tarkastus - säätö
1. Aja kone tasaiselle alustalle.
2. Lue öljyn taso säiliössä. Katso kuva 12. Öljyta-
son pitää olla merkinnän kohdalla.
3. Täytä tarvittaessa lisää öljyä.
5.7.2 Tyhjennys
1. Aja koneella vaihtelevalla nopeudella 10-20
minuutin ajan, niin että hydrauliikkaöljy lämpe-
nee.
Käyttö Öljy
Kaikki lämpötilat SAE 10W-30
Alle -18 °C SAE 5W-30
Yli 0 °C SAE30
Toimenpide
1. kerta Väli sen
jälkeen
Käyttötunnit
Tarkastus – tason säätö. - 50
Öljynvaihto.
Säiliön suodattimen puhdis-
tus. 5 200
Hydrauliikkapiirin suodatti-
men uusinta.
Pro20, Pro25 5 200
