1 Inhalt
3
Pos: 1 /TD/Überschr iften/1. Inhalt @ 0\mod_1 177587817070_6.doc @ 1241 @ 1
1Inhalt
1Inhalt.........................................................................................................3
2Sicherheit und Umwelt............................................................................4
2.1. Zu diesem Dokument ......................................................................4
2.2. Sicherheit gewährleisten .................................................................5
2.3. Umwelt schützen .............................................................................5
3Leistungsbeschreibung ..........................................................................6
3.1. Technische Daten............................................................................6
4Produktbeschreibung..............................................................................7
4.1. Übersicht .........................................................................................7
4.2. Grundlegende Eigenschaften ..........................................................8
5Erste Schritte ...........................................................................................9
6Produkt verwenden ...............................................................................10
6.1. Inbetriebnahme..............................................................................10
6.2. Grenzwerte einstellen....................................................................11
6.3. Einstellungen vornehmen ..............................................................11
6.4. Ablaufdiagramm ............................................................................12
6.5. Messungen durchführen................................................................16
7Produkt instand halten..........................................................................20
8Tipps und Hilfe.......................................................................................21
8.1. Zubehör und Ersatzteile ................................................................21
8.2. Fragen und Antworten ...................................................................21
Pos: 2 /TD/Überschr iften/2. Sicher heit und Umwelt @ 0\mod_11737747 19351_6.doc @ 290 @ 1
www. .com [e-mail]1.800.561.8187

2 Sicherheit und Umwelt
4
2Sicherheit und Umwelt
Pos: 3 /TD/Überschr iften/2.1 Zu diesem Doku ment @ 0\mod_117377525235 1_6.doc @ 344 @ 2
2.1. Zu diesem Dokument
Pos: 4 /TD/Sicherhei t und Umwelt/Zu diesem Doku ment/Verwendung (Standar d) @ 0\mod_11737750685 54_6.doc @ 335 @ 5
Verwendung
> Lesen Sie diese Dokumentation aufmerksam durch und
machen Sie sich mit dem Produkt vertraut, bevor Sie es
einsetzen. Beachten Sie besonders die Sicherheits- und
Warnhinweise, um Verletzungen und Produktschäden
vorzubeugen.
> Bewahren Sie diese Dokumentation griffbereit auf, um bei
Bedarf nachschlagen zu können.
> Geben Sie diese Dokumentation an spätere Nutzer des
Produktes weiter.
Pos: 5 /TD/Sicherhei t und Umwelt/Zu diesem Doku ment/Symbole und Schr eibkonventionen/Sy mbole und Schreibkonv. [ testo622/623 @ 4\mod_1249 373225894_6.doc @ 47073 @ 5
Symbole und Schreibkonventionen
Darstellung Erklärung
Warnhinweis, Gefahrenstufe entsprechend des
Signalworts:
Warnung! Schwere Körperverletzungen sind
möglich.
Vorsicht! Leichte Körperverletzungen oder
Sachschäden sind möglich.
> Treffen Sie die angegebenen Vorsichts-
maßnahmen.
Hinweis: Grundlegende oder weiterführende
Informationen.
1. ...
2. ...
Handlung: mehrere Schritte, die Reihenfolge
muss eingehalten werden.
> ... Handlung: ein Schritt bzw. optionaler Schritt.
- ... Resultat einer Handlung.
Menü Elemente des Gerätes oder des Gerätedisplays.
[Set] Bedientasten des Gerätes.
... | ... Funktionen / Pfade innerhalb eines Menüs.
“...” Beispieleingaben
www. .com [e-mail]1.800.561.8187

2 Sicherheit und Umwelt
5
Pos: 6 /TD/Überschr iften/2.2 Sicher heit gewährleisten @ 0\mod_1173 780783960_6.doc @ 364 @ 2
2.2. Sicherheit gewährleisten
Pos: 7 /TD/Sicher heit und Umwelt/Sic herheit gewährleis ten/Nicht mit Lösungs mitteln lagern @ 0\mod_117569237517 9_6.doc @ 581 @
> Lagern Sie das Produkt nicht zusammen mit Lösungsmitteln.
Verwenden Sie keine Trockenmittel.
Pos: 8 /TD/Sicherhei t und Umwelt/Sicherhei t gewährleisten/Nur i n geschlossenen, troc kenen Räumen betreiben @ 0\ mod_1186985797828_6. doc @ 2241 @
> Betreiben Sie das Gerät nur in geschlossenen, trockenen
Räumen und schützen Sie es vor Regen und Feuchtigkeit.
Pos: 9 /TD/Sicher heit und Umwelt/Sic herheit gewährleis ten/Produkt besti mmungsgemäß verwenden @ 0\mod_117378126 1848_6.doc @ 384 @
> Verwenden Sie das Produkt nur sach- und bestimmungsgemäß
und innerhalb der in den technischen Daten vorgegebenen
Parameter. Wenden Sie keine Gewalt an.
Pos: 10 /TD/Überschr iften/2.3 Umwelt schüt zen @ 0\mod_1173780843645 _6.doc @ 373 @ 2
2.3. Umwelt schützen
Pos: 11 /TD/Sicherhei t und Umwelt/Umwelt sc hützen/Akkus/Batteri en entsorgen @ 0\mod_11 75693637007_6.doc @ 617 @
> Entsorgen Sie defekte Akkus / leere Batterien entsprechend
den gültigen gesetzlichen Bestimmungen.
Pos: 12 /TD/Sicher heit und Umwelt/Umwe lt schützen/Produk t entsorgen @ 0\mod_117 3780307072_6.doc @ 355 @
> Führen Sie das Produkt nach Ende der Nutzungszeit der
getrennten Sammlung für Elektro- und Elektronikgeräte zu
(lokale Vorschriften beachten) oder geben Sie das Produkt an
Testo zur Entsorgung zurück.
Pos: 13 /TD/Überschr iften/3. Leistungs beschreibung @ 0\mod_11737 74791554_6.doc @ 299 @ 1
www. .com [e-mail]1.800.561.8187

3 Leistungsbeschreibung
6
3Leistungsbeschreibung
Pos: 14 /TD/Überschr iften/3.2 Technisc he Daten @ 0\mod_117621108843 7_6.doc @ 702 @ 2
3.1. Technische Daten
Pos: 15 /TD/Leistungsb eschreibung/ Technische Daten/testo 623 Technische Daten @ 3\ mod_1241080825243_6. doc @ 32274 @
Eigenschaft Werte
Messgrößen Temperatur / Feuchte
Einheiten °C/°F
%rH, td, wb
Auflösung Temperatur: 0,1 °C
Feuchte: 0,1 %rH
Messbereich Temperatur: -10...+60 °C
Feuchte: 0...100 %rH (nicht betauend)
Genauigkeit Temperatur:
± 0,4 K + 1 Digit
Feuchte:
±2 %rH + 1 Digit bei 25 °C (10...90 %),
±3 %rH restl. Bereich
Messrate 20s
Einsatztemperatur -10...+60 °C
Lagertemperatur -20...+60 °C
Batterietyp 4 x AA
Batteriestandzeit mindestens 12 Monate
Gehäusematerial ABS
Schutzklasse IP 30
Gewicht ca. 240 g (ohne Batterien)
Abmessungen
(LxBxH in mm)
185x105x36
185x112x47 (ausgeklappter Aufstellclip)
Garantie 24 Monate, Garantiebedingungen: siehe
Internetseite www.testo.com/warranty
EG-Richtlinie 2004/108/EG
www. .com [e-mail]1.800.561.8187

4 Produktbeschreibung
7
Pos: 16 /TD/Überschr iften/4. Produktbesc hreibung @ 0\mod_1173 774846679_6.doc @ 308 @ 1
4Produktbeschreibung
Pos: 17 /TD/Überschr iften/4.1 Übersic ht @ 0\mod_1176379946003_6. doc @ 731 @ 2
4.1. Übersicht
Pos: 18 /TD/Produktb eschreibung/Übersic ht/testo 623/tes to62 3 Bedienelemente @ 3\ mod_1241078190938_6.d oc @ 32253 @
①Tastatur
Taste Funktion
Max.-Wert anzeigen
Min.-Wert anzeigen
Histogramm für Temperatur oder Feuchte aus-
wählen
Zeitintervall wählen
Einstellungen ändern / Balken auswählen
Einstellungen ändern / Balken auswählen
Einstellungen bestätigen
Eingabe abbrechen
Alarm quittieren
www. .com [e-mail]1.800.561.8187

4 Produktbeschreibung
8

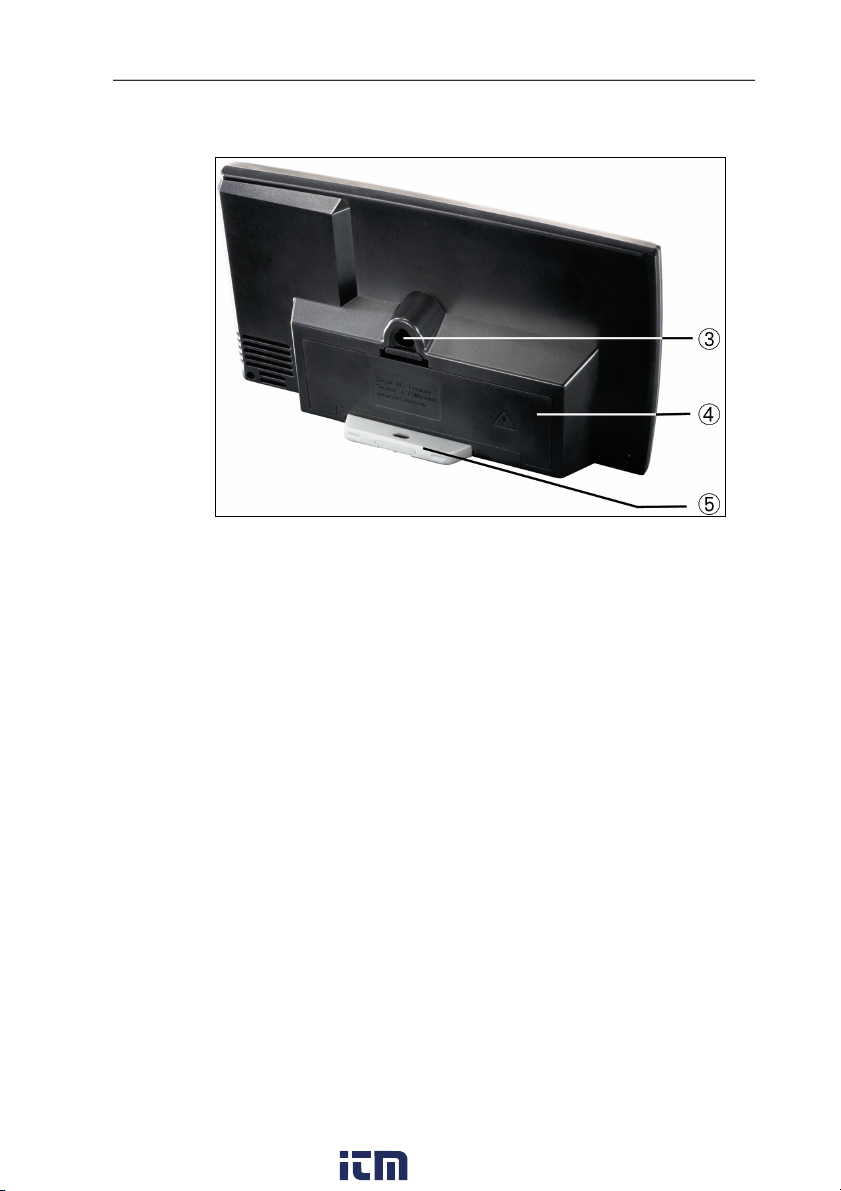

②Sensoren
③Aufhängevorrichtung
④Batteriefach und Geräte-Schnittstelle
⑤Aufstellclip und Wandbefestigung (im Gehäuse integriert)
Pos: 19 /TD/Überschr iften/4.2 Grundlegen de Eigenschaften @ 0\mod_11 76380399692_6.doc @ 740 @ 2
4.2. Grundlegende Eigenschaften
Pos: 20 /TD/Produktb eschreibung/Grund legende Eigenschafte n/testo 622/testo 622 Str omversorgung @ 3\ mod_1233922706909_6.doc @ 23761 @ 5
Stromversorgung
Die Stromversorgung des Gerätes erfolgt wahlweise über:
• 4 Stk. Batterien / Akkus, Typ: AA
Pos: 21 /TD/Produktb eschreibung/Grund legende Eigenschafte n/testo 622/testo 622 W andmontage @ 4\mod_125446 8245886_6.doc @ 50982 @ 5
Wandmontage
Der Abstand zwischen dem oberen und unteren Bohrloch beträgt
63 mm.
Pos: 22 /TD/Überschr iften/5. Erste Schr itte @ 0\mod_1173774895039_ 6.doc @ 317 @ 1
www. .com [e-mail]1.800.561.8187

5 Erste Schritte
9
5Erste Schritte
Pos: 23 /TD/Erste Sc hritte/testo 622/test o 622 Schutzfolie entfer nen @ 3\mod_123392796569 8_6.doc @ 23800 @ 5
Schutzfolie entfernen
> Schutzfolie vom Display abziehen.
Pos: 24 /TD/Erste Sc hritte/testo 622/test o 622 Batterie einlegen @ 3\mod_12339273720 10_6.doc @ 23781 @ 5
Batterie / Akku einlegen
1. Batteriefach auf der Rückseite des Gerätes öffnen.
2. Batterien / Akkus einlegen (Polung beachten!)
3. Batteriefach schließen.
Pos: 25 /TD/Überschr iften/6. Produkt ver wenden @ 0\mod_117377492855 4_6.doc @ 326 @ 1
www. .com [e-mail]1.800.561.8187

6 Produkt verwenden
10
6Produkt verwenden
Pos: 26 /TD/Produkt verwenden/testo623/ testo 623 Inbetri ebnahme @ 4\mod_125482795685 2_6.doc @ 51412 @ 2
6.1. Inbetriebnahme
Bei Inbetriebnahme müssen Datum und Uhrzeit eingestellt werden.
1. Mit [Set] gewünschte Funktion auswählen.
Wird >30 sec. keine Taste betätigt, wechselt das testo 623
in den Messmodus. Um weitere Einstellungen
vorzunehmen, [Set] 2s gedrückt halten.
> Der einstellbare Parameter blinkt.
2. Werte mit [◄]oder [►]einstellen und Eingabe mit [Set]
bestätigen (Einstellungen siehe nachfolgende Tabelle).
Für schnellen Vor- oder Rücklauf im jeweiligen Menü
[◄oder ►]gedrückt halten.
Mit [Esc] Einstellungen abbrechen ohne zu speichern.
[Set] 2s gedrückt halten, bisher eingestellte Werte werden
gespeichert und das Menü verlassen.
- Gerät wechselt zur Anzeige.
Displayanzeige Funktion Einstellmöglichkeit
DD.MM.YYYY blinkt
oder
MM.DD.YYYY blinkt
Datumsformat
einstellen
DD.MM.YYYY = Tag,
Monat, Jahr
MM.DD.YYYY =
Monat, Tag, Jahr
Jahr blinkt Jahr einstellen 2009 - 2099
Monat blinkt Monat einstellen 01 - 12
Tag blinkt Tag einstellen 01 - 31
24H oder 12H (AM/PM)
blinkt
Zeitformat
einstellen
24h/12h
Stunde blinkt Stundenwert
einstellen
00 - 23 oder 01 - 12
Minute blinkt Minutenwert
einstellen
00 - 59
Sekunde blinkt Sekundenwert
einstellen
00 - 59
