Toolson PRO-AH 43 User manual

PRO-AH 43
Art.-Nr.: 41.390.69 I.-Nr.: 11024
7
DE Originalbetriebsanleitung
Abbruchhammer
GB Original operating instructions
Demolition hammer
FR Mode d’emploi d’origine
Marteau de démolition
IT Istruzioni per l’uso originali
Trapano demolitore
ES Manual de instrucciones original
Martillo demoledor
NL Originele handleiding
Breekhamer
PL Instrukcjąoryginalną
Młot wyburzeniowy
CZ Originální návod k obsluze
Bourací kladivo
SK Originálny návod na obsluhu
Búracie kladivo
HU Eredeti használati utasítás
Bontókalapács
SI Originalna navodila za uporabo
Vrtalno kladivo
HR Originalne upute za uporabu
Čekićza razbijanje
BG Оригинално упътване за употреба
Пробивен чук
BA Originalne upute za uporabu
Čekićza razbijanje
RS Originalna uputstva za upotrebu
Čekićza razbijanje
TR Orijinal Kullanma Talimatı
Ağir hizmet delici kirici
RU Оригинальное руководство по
эксплуатации
Отбойный молоток
DK Original betjeningsvejledning
Nedbrydningshammer
NO Original-driftsveiledning
Nedrivningshammer
IS Upprunalegar
notandaleiðbeiningar
Brothamar
SE Original-bruksanvisning
Rivningshammare
FI Alkuperäiskäyttöohje
Murtovasara
EE Originaalkasutusjuhend
Meiselhaamer
LV Oriģinālālietošanas instrukcija
Triecienveseris
LT Originali naudojimo instrukcija
Gręžimo perforatorius
Anl_PRO_AH_43_SPK7.indb 1Anl_PRO_AH_43_SPK7.indb 1 04.12.14 10:3104.12.14 10:31

- 2 -
1
5
2
5
6
2
3
3
7
3
a
5
1
4
+
-4
1.
2. 180°
Anl_PRO_AH_43_SPK7.indb 2Anl_PRO_AH_43_SPK7.indb 2 04.12.14 10:3104.12.14 10:31

- 3 -
4 5
6 7
2
4
1.
2. 180°
6
6
7
Anl_PRO_AH_43_SPK7.indb 3Anl_PRO_AH_43_SPK7.indb 3 04.12.14 10:3104.12.14 10:31

DE
- 4 -

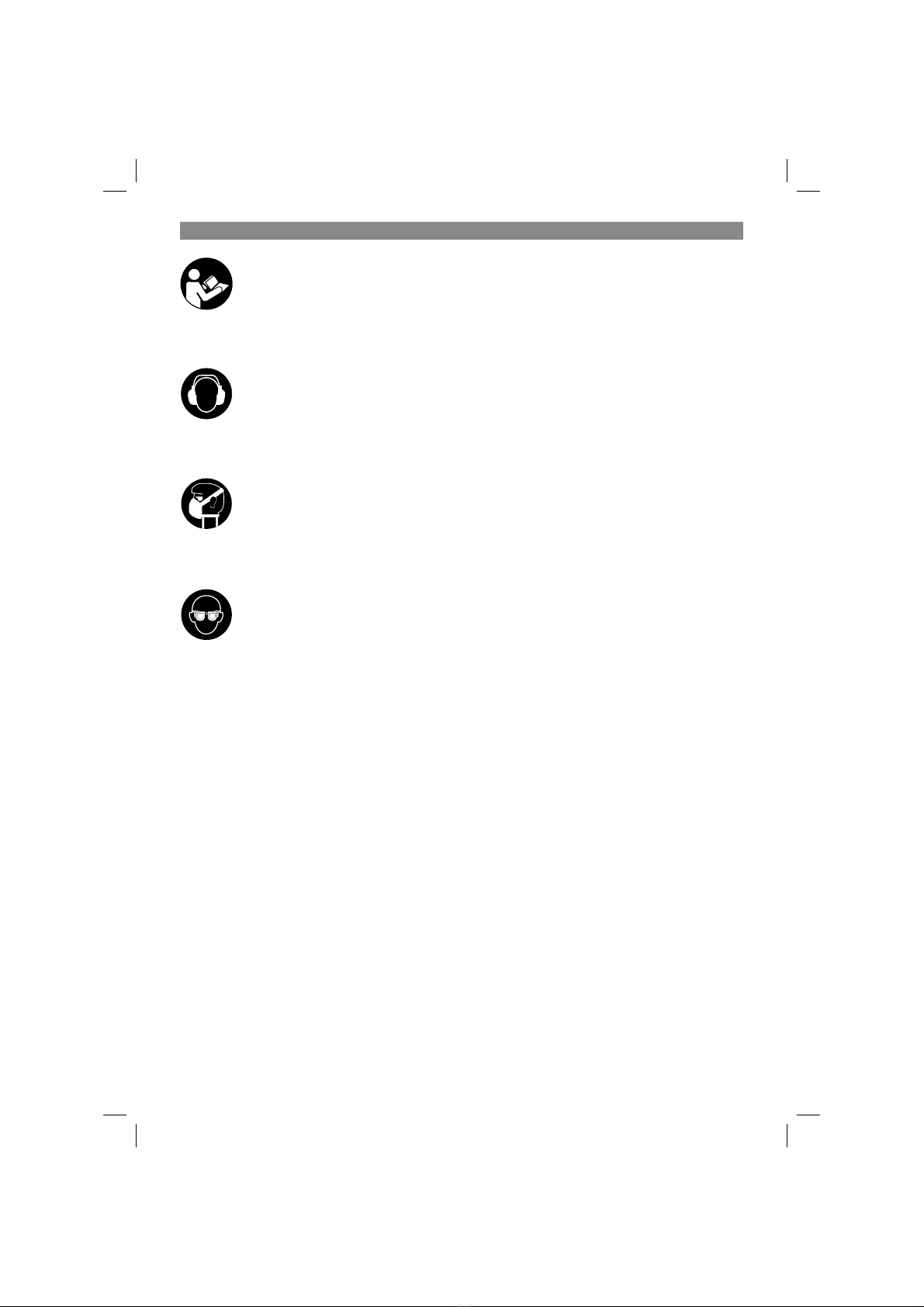

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Anl_PRO_AH_43_SPK7.indb 4Anl_PRO_AH_43_SPK7.indb 4 04.12.14 10:3104.12.14 10:31

DE
- 5 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus.Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1)
1. Handgriff
2. Ein-/Ausschalter
3. Zusatzhandgriff
4. Verriegelungsbolzen
5. Werkzeugaufnahme
6. Schauglas / Öleinfüllöffnung
7. Schraubenschlüssel
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
• Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
• Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
• Abbruchhammer
• Schraubenschlüssel
• Spitzmeißel
• Flachmeißel
• Originalbetriebsanleitung
• Sicherheitshinweise
3. Bestimmungsgemäße
Verwendung
Das Gerät ist bestimmt für schwere Abbruch- und
Meißelarbeiten unter Verwendung des entspre-
chenden Meißels.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden.Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
Anl_PRO_AH_43_SPK7.indb 5Anl_PRO_AH_43_SPK7.indb 5 04.12.14 10:3104.12.14 10:31

DE
- 6 -
4. Technische Daten
Netzspannung:..................................230V~ 50Hz
Leistungsaufnahme:................................. 1600 W
Schlagzahl: ..........................................1800 min-1
Schutzklasse: ................................................ II/
Gewicht:....................................................14,7 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden ent-
sprechend EN 60745 ermittelt.
Schalldruckpegel LpA........................... 96,5 dB(A)
Unsicherheit KpA.......................................0,55 dB
Schallleistungspegel LWA ................... 102,9 dB(A)
Unsicherheit KWA ......................................0,55 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust be-
wirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Meißeln
Schwingungsemissionswert ah= 16,29 m/s2
Unsicherheit K = 1,5 m/s2
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmä-
ßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls über-
prüfen.
• Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
• Tragen Sie Handschuhe.
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge-
wartet wird.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
Einsatzstelle nach verdeckt liegenden elektri-
schen Leitungen, Gas- und Wasserrohren mit
einem Leitungssuchgerät untersuchen.
5.1 Zusatzhandgriff(Bild 2)
Abbruchhammer aus Sicherheitsgründen nur
mit Zusatzhandgriffverwenden! Der Zusatz-
handgfriff(3) bietet ihnen während der Benutzung
des Abbruchhammers zusätzlichen Halt. Der Zu-
satzhandgriff(3) kann in eine beliebige Position
gedreht werden. Lösen Sie dazu die Schraube
(a) in Richtung „+“ . Drehen Sie nun den Zusatz-
handgriff(3) in die für Sie angenehmste Arbeits-
position und schrauben Sie die Schraube (a) in
Richtung „-“ wieder fest.
Anl_PRO_AH_43_SPK7.indb 6Anl_PRO_AH_43_SPK7.indb 6 04.12.14 10:3104.12.14 10:31

DE
- 7 -
5.2 Werkzeug einsetzen (Bild 3-4)
• Werkzeug vor dem Einsetzen reinigen und
Werkzeug-Schaft mit Fett leicht fetten
• Den Verriegelungsbolzen (4) bis zum An-
schlag herausziehen, um 180° drehen und
loslassen.
• Werkzeug in die Werkzeugaufnahme (5)
einführen und bis zum Anschlag schieben.
(siehe Bild 3)
• Verriegelungsbolzen (4) wieder herauszie-
hen, um 180° in die entgegen gesetzte Rich-
tung drehen und loslassen.
• Verriegelung durch ziehen am Werkzeug prü-
fen.
5.3 Werkzeug entnehmen
Die Entnahme erfolgt in umgekehrter Reihenfolge.
6. Inbetriebnahme
Achtung!
Um eine Gefährdung zu vermeiden, darf die
Maschine nur and den beiden Handgriffen
(1/3) gehalten werden! Andernfalls kann beim
Meißeln in Leitungen elektrischer Schlag drohen!
6.1 Ein- Ausschalten (Abb. 5)
Einschalten:
Betriebsschalter (2) drücken
Ausschalten:
Betriebsschalter (2) loslassen.
6.2 Arbeitshinweise
6.2.1 Meißelwerkzeuge schärfen
Gute Ergebnisse erreichen Sie nur mit geschärf-
ten Meißeln. Deshalb rechtzeitiges Schärfen der
Meißel für gute Arbeitsergebnisse und einer lan-
gen Lebensdauer.
Hinweis!
Zum Meißeln benötigen Sie nur eine geringe
Anpresskraft. Ein zu hoher Anpressdruck belastet
unnötig den Motor. Meißel regelmäßig prüfen.
Stumpfen Meißel nachschleifen oder ersetzen.
7. Austausch der
Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua-
lifizierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
• Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen
Schlages.
8.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft über-
prüfen.
Gefahr! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
8.3 Wartung
8.3.1 Ölstand kontrollieren (Bild 6)
Der Ölstand ist vor jedem Gebrauch des Gerätes
zu kontrollieren.
Gerät mit der Werkzeugaufnahme nach unten auf
den Boden stellen. Das Öl muss sich mindestens
3mm über der unteren Kante des Schauglases
(6) befinden.
Ölwechsel: Das Öl sollte etwa nach 40-50 Be-
triebsstunden gewechselt werden.
Anl_PRO_AH_43_SPK7.indb 7Anl_PRO_AH_43_SPK7.indb 7 04.12.14 10:3104.12.14 10:31

DE
- 8 -
Empfohlenes Öl: 45 ml SAE 15W/40 oder gleich-
wertiges.
8.3.2 Ölwechsel (Bild 7)
Schalten Sie das Gerät aus und ziehen Sie den
Netzstecker aus der Steckdose.
Schrauben Sie mit dem Schraubenschlüssel (7)
die Sechskantschraube mit dem Schauglas (6)
heraus und lassen Sie das Öl ab. Damit das Öl
nicht unkontrolliert heraus läuft, halten Sie eine
kleine Blechrinne darunter und fangen Sie das Öl
in einem Behälter auf bis es vollständig heraus
gelaufen ist.
Achtung: Das Altöl ist bei der entsprechen-
den Annahmestelle für Altöl zu entsorgen!
Füllen Sie das neue Öl (ca. 45 ml) in die Öleinfüll-
öffnung (6) ein, bis der Ölstand das Soll erreicht
hat. Schrauben Sie die Sechskantschraube wie-
der fest.
Nach kurzer Betriebszeit sollte der Ölstand noch-
mals kontrolliert werden
8.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Entsorgung und
Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa-
ckung ist Rohstoffund ist somit wieder verwend-
bar oder kann dem Rohstoffkreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoffe. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden.Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
Anl_PRO_AH_43_SPK7.indb 8Anl_PRO_AH_43_SPK7.indb 8 04.12.14 10:3104.12.14 10:31

DE
- 9 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeaufforderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Anl_PRO_AH_43_SPK7.indb 9Anl_PRO_AH_43_SPK7.indb 9 04.12.14 10:3104.12.14 10:31

DE
- 10 -
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten
Verbrauchsmaterial/ Verbrauchsteile* Meißel
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_PRO_AH_43_SPK7.indb 10Anl_PRO_AH_43_SPK7.indb 10 04.12.14 10:3104.12.14 10:31

DE
- 11 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse, oder an die Verkaufstelle, bei der Sie das Gerät
erworben haben, zu wenden. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleis-
tungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kos-
tenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel am Gerät, die nachweislich auf einem
Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher
Mängel am Gerät oder den Austausch des Gerätes beschränkt.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerk-
lichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustan-
de, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben
verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pflege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 5 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche
sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie
umgehend ein repariertes oder neues Gerät zurück.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
E-Mail: [email protected]o · Internet: www.isc-gmbh.info
Anl_PRO_AH_43_SPK7.indb 11Anl_PRO_AH_43_SPK7.indb 11 04.12.14 10:3104.12.14 10:31

GB
- 12 -
Danger! - Read the operating instructions to reduce the risk of inquiry
Caution! Wear ear-muffs. The impact of noise can cause damage to hearing.
Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.
Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on
wood and other materials. Never use the device to work on any materials containing asbestos!
Anl_PRO_AH_43_SPK7.indb 12Anl_PRO_AH_43_SPK7.indb 12 04.12.14 10:3104.12.14 10:31

GB
- 13 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well.We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regula-
tions and instructions may result in an electric
shock, fire and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1)
1. Handle
2. ON/OFF switch
3. Additional handle
4. Locking bolt
5. Tool chuck
6. Inspection window / Oil filler opening
7. Wrench
2.2 Items supplied
Please check that the article is complete as
specified in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
• Open the packaging and take out the equip-
ment with care.
• Remove the packaging material and any
packaging and/or transportation braces (if
available).
• Check to see if all items are supplied.
• Inspect the equipment and accessories for
transport damage.
• If possible, please keep the packaging until
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suffocating!
• Demolition hammer
• Wrench
• Pointed chisel
• Flat chisel
• Original operating instructions
• Safety instructions
3. Proper use
This machine is designed for heavy duty demo-
lition and chiseling work using the appropriate
chisel.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse.The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Mains voltage: ............................... 230 V ~ 50 Hz
Power input: ............................................ 1600 W
Blow rate: ............................................. 1800 rpm
Protection class: ............................................ II/
Weight: .....................................................14.7 kg
Danger!
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
Anl_PRO_AH_43_SPK7.indb 13Anl_PRO_AH_43_SPK7.indb 13 04.12.14 10:3104.12.14 10:31

GB
- 14 -
LpA sound pressure level ..................... 96.5 dB(A)
KpA uncertainty ........................................0.55 dB
LWA sound power level ..................... 102.9 dB(A)
KWA uncertainty ........................................0.55 dB
Wear ear-muffs.
The impact of noise can cause damage to hea-
ring.
Total vibration values (vector sum of three direc-
tions) determined in accordance with EN 60745.
Chiseling
Vibration emission value ah= 16.29 m/s2
K uncertainty = 1.5 m/s2
The specified vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equip-
ment is used and may exceed the specified value
in exceptional circumstances.
The specified vibration value can be used to
compare the equipment with other electric power
tools.
The specified vibration value can be used for initi-
al assessment of a harmful effect.
Keep the noise emissions and vibrations to a
minimum.
• Only use appliances which are in perfect wor-
king order.
• Service and clean the appliance regularly.
• Adapt your working style to suit the appliance.
• Do not overload the appliance.
• Have the appliance serviced whenever ne-
cessary.
• Switch the appliance off when it is not in use.
• Wear protective gloves.
Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi-
dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protec-
tion is used.
3. Health damage caused by hand-arm vib-
rations if the equipment is used over a pro-
longed period or is not properly guided and
maintained.
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
Warning!
Always pull the power plug before making
adjustments to the equipment.
Check the drilling point for concealed electrical
cables, gas and water pipes using a cable/pipe
detector.
5.1 Additional handle (Fig. 2)
For safety reasons you must only use the
demolition hammer with the additional
handle. The additional handle (3) enables you to
achieve better stability whilst using the demolition
hammer. The additional handle (3) can be turned
into any required position. Undo the screw (a) by
turning it in the “+” direction. Now turn the additio-
nal handle (3) into the most comfortable working
position for yourself and then tighten the screw (a)
again by turning it in the “-” direction.
5.2 Inserting the tool (Fig. 3-4)
• Clean the tool before fitting it and apply a thin
coating of grease to the tool shaft.
• Pull out the locking bolt (4) as far as possible,
turn it through 180° and release it.
• Insert the tool into the tool mounting (5) and
push it in as far as possible. (see Fig. 3)
• Pull out the locking bolt (4) again, turn it
through 180° in the opposite direction and
release it.
• Check the lock by pulling the tool.
5.3 Removing the tool
To remove the tool, proceed in reverse order.
6. Operation
Important.
To avoid danger, the machine must only be
held using the two handles (1/3). Otherwise
you may suffer an electric shock if you chisel into
cables.
Anl_PRO_AH_43_SPK7.indb 14Anl_PRO_AH_43_SPK7.indb 14 04.12.14 10:3104.12.14 10:31

GB
- 15 -
6.1 Switching on and off(Fig. 5)
To switch on:
Press the control switch (2).
To switch off:
Release the control switch (2).
6.2 Practical tips
6.2.1 Sharpening chisel tools
You will only achieve good results if you use sharp
chisels.You should therefore sharpen the chisels
promptly to ensure that they produce good results
and provide a long service life.
Notice!
You only require slight contact pressure for chi-
seling. Excessive contact pressure will place an
unnecessary strain on the motor. Check the chi-
sels at regular intervals. Sharpen or replace blunt
chisels.
7. Replacing the power cable
Danger!
If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.
8. Cleaning, maintenance and
ordering of spare parts
Danger!
Always pull out the mains power plug before star-
ting any cleaning work.
8.1 Cleaning
• Keep all safety devices, air vents and the
motor housing free of dirt and dust as far as
possible.Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
• We recommend that you clean the device
immediately each time you have finished
using it.
• Clean the equipment regularly with a moist
cloth and some soft soap. Do not use
cleaning agents or solvents; these could at-
tack the plastic parts of the equipment. Ensu-
re that no water can seep into the device.The
ingress of water into an electric tool increases
the risk of an electric shock.
8.2 Carbon brushes
In case of excessive sparking, have the carbon
brushes checked only by a qualified electrician.
Danger! The carbon brushes should not be rep
laced by anyone but a qualified electrician.
8.3 Servicing
8.3.1 Check the oil level (Fig. 6)
Check the oil level before using the machine.
Place the machine on the floor with the tool
mounting pointing downwards.The oil must be at
least 3 mm above the bottom edge of the inspec-
tion window (6).
Changing the oil:The oil should be changed after
around 40-50 hours of use.
Recommended oil: 45ml SAE 15W/40 or an alter-
native of the same quality.
8.3.2 Oil change (Fig. 7)
Switch offthe machine and pull the mains plug
out of the socket.
Undo the hexagonal head screw with the inspec-
tion window (6) using the wrench (7) and drain
the oil.To prevent the oil from running out in an
uncontrolled manner, hold a small metal chute
under the opening and collect the oil in a vessel
until it has fully drained out of the machine.
Important: The waste oil must be disposed of
in the appropriate collection point for waste
oil.
Add new oil (approx. 45 ml) through the oil filler
opening (6) until the oil level reaches the required
level.Tighten the hexagonal screw again.
Re-check the oil level after a short period of ope-
ration.
Anl_PRO_AH_43_SPK7.indb 15Anl_PRO_AH_43_SPK7.indb 15 04.12.14 10:3104.12.14 10:31

GB
- 16 -
8.4 Ordering spare parts
Please provide the following information when
ordering spare parts:
• Type of unit
• Article number of the unit
• ID number of the unit
• Spare part number of the required spare part
For our latest prices and information please go to
www.isc-gmbh.info
9. Disposal and recycling
The equipment is supplied in packaging to pre-
vent it from being damaged in transit.The raw
materials in this packaging can be reused or
recycled.The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse.The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offices.
10. Storage
Store the equipment and accessories in a dark
and dry place at above freezing temperature.The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.
Anl_PRO_AH_43_SPK7.indb 16Anl_PRO_AH_43_SPK7.indb 16 04.12.14 10:3104.12.14 10:31

GB
- 17 -
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations.This does not apply to any ac-
cessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
Anl_PRO_AH_43_SPK7.indb 17Anl_PRO_AH_43_SPK7.indb 17 04.12.14 10:3104.12.14 10:31

GB
- 18 -
Service information
We have competent service partners in all countries named on the guarantee certificate whose contact
details can also be found on the guarantee certificate.These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* Carbon brushes
Consumables* Chisels
Missing parts
* Not necessarily included in the scope of delivery!
In the effect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:
• Did the equipment work at all or was it defective from the beginning?
• Did you notice anything (symptom or defect) prior to the failure?
• What malfunction does the equipment have in your opinion (main symptom)?
Describe this malfunction.
Anl_PRO_AH_43_SPK7.indb 18Anl_PRO_AH_43_SPK7.indb 18 04.12.14 10:3104.12.14 10:31

GB
- 19 -
Warranty certificate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card or the sales outlet from where you bought the device. Please note the fol-
lowing terms under which guarantee claims can be made:
1. These guarantee conditions regulate additional guarantee services.Your statutory guarantee claims
are not affected by this guarantee. Our guarantee is free of charge to you.
2. Our guarantee only covers defects suffered by the device which have been verifiably caused by a
material or manufacturing fault and is limited to the rectification of such defects or the replacement
of the device at our discretion.
Please note that our devices are not designed for use in commercial, trade or professional applica-
tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex-
posing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex-
ample by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 60 months starting from the purchase date of the device. Gu-
arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fitted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fitted.This also applies if an on-site service is used.
5. Please report the defective device on the following internet address to register your guarantee claim:
www.isc-gmbh.info. If the defect is covered by our guarantee, then the item in question will either be
repaired immediately and returned to you or we will send you a new replacement device.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
Anl_PRO_AH_43_SPK7.indb 19Anl_PRO_AH_43_SPK7.indb 19 04.12.14 10:3104.12.14 10:31

FR
- 20 -
Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures
Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.
Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.
Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de
la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !
Anl_PRO_AH_43_SPK7.indb 20Anl_PRO_AH_43_SPK7.indb 20 04.12.14 10:3104.12.14 10:31
