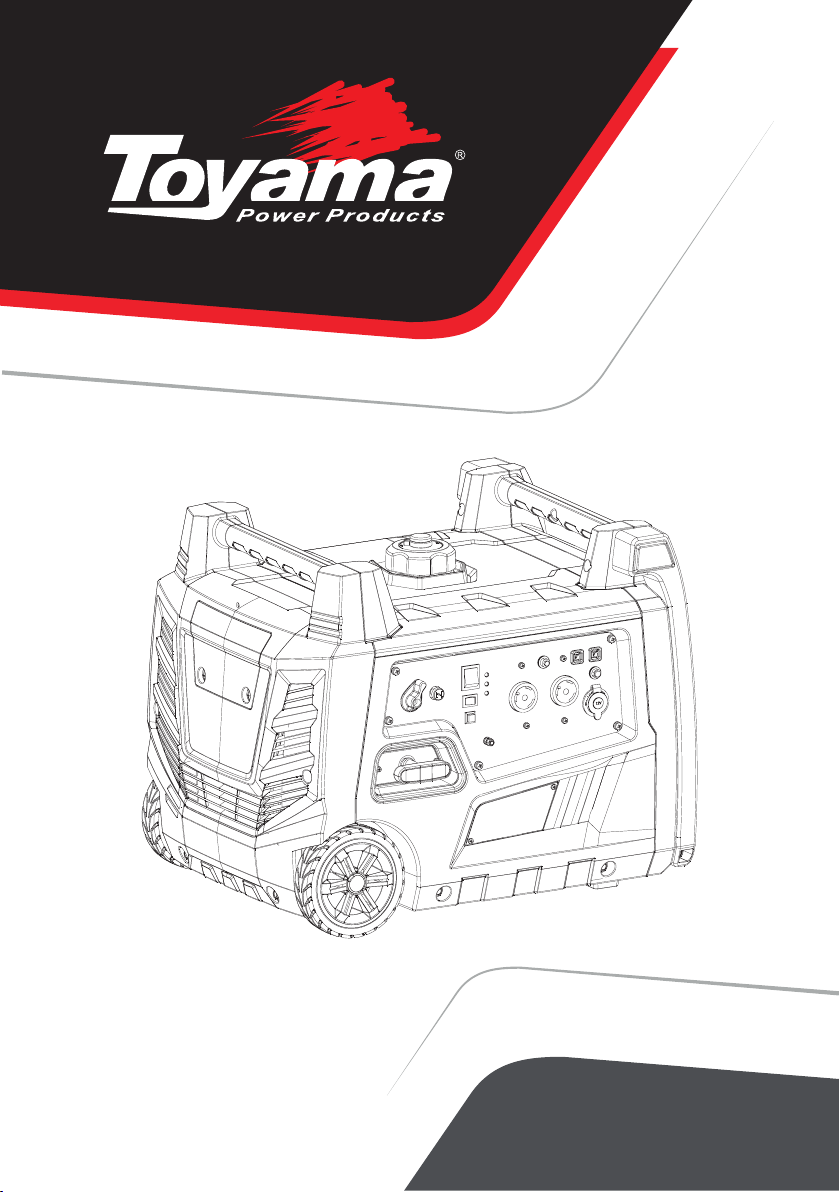

Toyama TG3500iSPXP User manual
DIGITAL GASOLINE ENGINE GENERATOR 4T
GENERADOR DIGITAL A GASOLINA 4T
GERADOR DIGITAL À GASOLINA 4T
PLEASE READ THIS MANUAL CAREFULLY.IT CONTAINS INFORMATION FOR YOUR SAFETY.
POR FAVOR, LEA ATENTAMENTE ESTE MANUAL. CONTIENE INFORMACIÓN PARA SU SEGURIDAD.
POR FAVOR, LEIA ATENTAMENTE ESTE MANUAL. ELE CONTÉM INFORMAÇÕES PARA SUA SEGURANÇA.
OWNER’S MANUAL
GUÍA DEL PROPIETARIO • MANUAL DO PROPRIETÁRIO
TG3500iSPE-XP
TG3500iSERP-XP
TG3500iSPXP
THE IMAGES IN THIS MANUAL ARE FOR ILLUSTRATIVE INFORMATION ONLY.
LAS IMÁGENES EN ESTE MANUAL SON SOLO PARA INFORMACIÓN ILUSTRATIVA.
AS IMAGENS DESTE MANUAL SÃO MERAMENTE ILUSTRATIVAS.
32
INDEX / INDICE / SUMÁRIO
SAFETY SYMBOLS / SIMBOLOS DE SEGURIDAD /SIMBOLOS DE SEGURANÇA
06
SPECIFICATIONS / ESPECIFICACIONES / ESPECIFICAÇÕES
07
CARES WHEN OPERATING YOUR GENERATOR / CUIDADOS AL OPERAR SU GENERA-
DOR / CUIDADOS AO OPERAR SEU GERADOR - I
10
DISCONNECTING LOADS / DESCONECTANDO CARGAS / DESCONECTANDO CARGAS
17
STARTING THE ENGINE WITH MANUAL STARTER / ENCENDIENDO EL MOTOR CON AR-
RANQUE MANUAL / LIGANDO O MOTOR COM PARTIDA MANUAL- I
24
BATTERY CONNECTION FOR ENGINES WITH ELECTRIC STARTER / CONEXION DE LA
BATERIA PARA MOTORES COM ARRANQUE ELECTRICO / CONEXÃO DA BATERIA PARA
MOTORES COM PARTIDA ELÉTRICA - I
27
STARTING THE EQUIPMENT WITH ELECTRIC STARTER / ENCENDIENDO EL MOTOR
CON ARRANQUE ELECTRICO / LIGANDO O EQUIPAMENTO COM PARTIDA ELÉTRICA- I
29
ECONOMY MODE / MODO DE ECONOMIA / MODO DE ECONOMIA
18
CARES WHEN OPERATING YOUR GENERATOR / CUIDADOS AL OPERAR SU GENERA-
DOR / CUIDADOS AO OPERAR SEU GERADOR - II
11
GROUNDING / TIERRA / ATERRAMENTO
15
INSPECTION BEFORE OPERATING / INSPECCIÓN ANTES DEL FUNCIONAMIENTO /
INSPEÇÃO ANTES DO FUNCIONAMENTO
13
CONNECTING LOADS / CONECTANDO CARGAS / CONECTANDO CARGAS
16
CARES WHEN OPERATING YOUR GENERATOR / CUIDADOS AL OPERAR SU GENERA-
DOR / CUIDADOS AO OPERAR SEU GERADOR - III
12
WIRELESS CONFIGURATION BUTTON / BOTÓN DE CONFIGURACIÓN DEL CONTROL
REMOTO / BOTÃO DE CONFIGURAÇÃO DO CONTROLE REMOTO- I
19
CHECKING THE OIL ENGINE LEVEL / VERIFICANDO EL NIVEL DE ACEITE DEL MOTOR/
VERIFICANDO O NÍVEL DE ÓLEO DO MOTOR- I
21
FUELING THE GENERATOR / ABASTECENDO EL GENERADOR / ABASTECENDO O GE-
RADOR
23
GENERATOR PARTS POSITION / UBICACIÓN DE LOS COMPONENTES DEL GENERA-
DOR / LOCALIZAÇÃO DOS COMPONENTES DO GERADOR
09
STARTING THE EQUIPMENT WITH WIRELESS CONTROL / ENCENDIENDO EL EQUIPO
CON MANDO A DISTANCIA / LIGANDO O EQUIPAMENTO COM CONTROLE REMOTO- I
STOPPING THE EQUIPMENT / APAGANDO EL EQUIPAMIENTO / DESLIGANDO O
EQUIPAMENTO - II
34
STOPPING THE EQUIPMENT WITH REMOTE CONTROL / APAGANDO EL EQUIPAMIENTO CON
CONTROL REMOTO / DESLIGANDO O EQUIPAMENTO COM CONTROLE REMOTO - I
MAINTENANCE SCHEDULE / CRONOGRAMA DE MANTENIMIENTO / CRONOGRAMA
DE MANUTENÇÃO
REPLACING THE ENGINE OIL / CAMBIANDO EL ACEITE DEL MOTOR / TROCANDO O
ÓLEO DO MOTOR– I
CLEANING THE SPARK PLUG / LIMPIANDO LA BUJÍA / LIMPANDO A VELA- I
CHANGING THE SPARK PLUG / CAMBIANDO LA BUJÍA / TROCANDO A VELA - I
36
38
39
41
43
47 AIR FILTER MAINTENANCE / MANTENIMIENTO DEL FILTRO DE AIRE / MANUTENÇÃO
DO FILTRO DE AR
48
51
56
CLEANING THE FUEL STRAINER / LIMPIANDO EL COLADOR DE COMBUSTIBLE / LIM-
PANDO A PENEIRA DE COMBUSTÍVEL
STORAGE / ALMACENAMIENTO / ARMAZENAMENTO- I
TRANSPORT / TRANSPORTE / TRANSPORTE
CLEANING THE CARBURETOR CUP / LIMPIEZA DEL VASO DEL CARBURADOR / LIMPE-
ZA DA CUBA DO CARBURADOR - I
45
49 CLEANING THE SPARK ARRESTER / LIMPIANDO EL PARACHISPAS / LIMPANDO O RE-
TENTOR DE FAÍSCA - I
06
Gracias por comprar este Producto TOYAMA.
Este manual cubre la operación y el mantenimiento de este producto.La información y las especicaciones
incluidas en esta publicación son efecvas para la fecha de aprobación de impresión.
Ninguna parte de esta publicación puede ser reproducida sin autorización.Este manual debe ser conside-
rado parte permanente del producto y debe mantenerse con el producto en caso de ser revendido.Algunos
detalles podrán cambiar dependiendo del modelo.
Conserve este manual a la mano para que usted se pueda referir a él em cualquier momento.
En caso de presentarse algún problema, o si usted enen alguna pregunta sobre el producto, contacte a
su distribuidor TOYAMA.
Obrigado por adquirir um Produto TOYAMA.
Este manual contém informações para operação e manutenção do seu produto. As informações e especi-
cações incluídas nesta publicação estavam em vigor no momento da aprovação para impressão. Nenhu-
ma parte desta publicação pode ser reproduzida sem permissão por escrito. A ilustração pode variar de
acordo com cada modelo de equipamento.
Mantenha este manual do proprietário perto, para que consiga consultá-lo a qualquer momento. Este
manual é considerado uma parte permanente do seu produto e deve acompanhar o equipamento ao
ser revendido.
Ao surgir um problema, ou se você tem dúvidas sobre o seu produto, consulte o seu revendedor autori-
zado TOYAMA.
PREFÁCIO
PROLOGO
Thank you for purchasing TOYAMA product.
This manual covers the operaon and maintenance of your product. The informaon and specicaons
included in this publicaon were in eect at the me of approval for prinng. No part of this publicaon
may be reproduced without wrien permission. This manual should be considered a permanent part of
this product and should remain with it. The illustraon may vary according to the model.
Keep this owner’s manual handy, so you can refer to it at any me. This owner’s manual is considered
a permanent part of the product and should remain with the product if resold.
If a problem should arise, or if you have any quesons about the product, consult you authorized
TOYAMA dealer.
PREFACE
The following symbols are intended to remind you of the safety precauons to be followed.
Los siguientes símbolos enen el objevo de recordarle las precauciones de seguridad que
deben respetarse.
Os símbolos seguintes tem o objevo de lembrá-lo sobre as precauções de segurança que
devem ser respeitadas.
READ MANUAL
LEA EL MANUAL
LEIA O MANUAL
WEAR EAR PROTECTORS
UTILICE PROTECCIÓN AURICULAR
USAR PROTEÇÃO DE OUVIDO
RESPIRATORY PROTECTION
UTILICE PROTECCIÓN RESPIRATORIA
USAR PROTEÇÃO RESPIRATÓRIA
WEAR SAFETY GLOVES
UTILICE GUANTES DE SEGURIDAD
USAR LUVAS DE SEGURANÇA
WEAR PROTECTIVE FOOTWEAR
UTILICE CALÇADOS PROTECTORES
USAR CALÇADOS DE PROTEÇÃO
EAR, EYE AND HEAD PROTECTION
UTILICE PROTECCIÓN PARA LOS OJOS,
OÍDOS Y CABEZA
USAR PROTEÇÃO PARA OS OLHOS, OUVI-
DOS E CABEÇA
WARNING
AVISO
AVISO
WARNING ELECTRICITY
RIESGO ELÉCTRICO
RISCO ELÉTRICO
TIPOVER HAZARD
RIESGO DE DEZLIZAMIENTO
RISCO DE TOMBAMENTO
BURN HAZARD
RIESGO DE QUEMADURA
RISCO DE QUEIMADURA
HEAT/HOT SURFACE
SUPERFICIE CALIENTE
SUPERFÍCIE QUENTE
HIGH TEMPERATURE
ALTA TEMPERATURA
ALTA TEMPERATURA
FLAMMABLE MATERIAL
MATERIAL INFLAMABLE
MATERIAL INFLAMÁVEL
RISK OF SLIPPING
RIESGO DE DESLIZAR
RISCO DE ESCORREGAR
TOXIC AIR
AIRE COM CONTAMINATES
AR COM CONTAMINANTES
KICKBACK
CONTRAGOLPE
REBOTE
ROTATING PARTS
PARTES MOBILES
PARTES MÓVEIS
RISK OF INJURY
RIESGO DE LESION
RISCO DE LESÃO
06
SAFETY SYMBOLS / SIMBOLOS DE SEGURIDAD / SÍMBOLOS DE SEGURANÇA
GENERATOR PARTS POSITION / UBICACIÓN DE LOS COMPONENTES DEL GENE-
RADOR / LOCALIZAÇÃO DOS COMPONENTES DO GERADOR
03
05
02
06
08
13
10
11
07
01
09
04
14
12
07
08
GENERATOR PARTS POSITION / UBICACIÓN DE LOS COMPONENTES DEL GENE-
RADOR / LOCALIZAÇÃO DOS COMPONENTES DO GERADOR
ENGLISH ESPAÑOL PORTUGUÊS
01.
02.
03.
04.
05.
06.
07.
08.
09.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
RECOIL START:
FUEL COCK;
FUEL TANK;
FUEL TANK CAP;
CARRYING STRAP;
CHOKE (BUTTON OR LEVER)*;
WHEELS;
CONTROL PANEL;
POWER PLUG;
OIL LEVEL ALERT;
GROUNDING;
POWER SWITCH;
OVERLOAD PROTECTOR;
FUEL RELIEF VALVE;
OPEN THE MAINTENANCE
COVER TO ACCESS: OIL LEVEL
DIPSTICK, AIR FILTER, MUF-
FLER, ENGINE, ALTERNATOR,
CARBURETOR AND SPARK
PLUG;
OIL DRAIN PLUG;
BATTERY STORAGE COVER*;
WIRELESS CONTROLLER*;
WIRELESS CONFIGURATION
BUTTON;
ECONOMY CONTROL SWITCH;
ON/OFF BATTERY SWITCH;
MANGO DE ARRANQUE RETRÁCTIL;
GRIFO DE COMBUSTIBLE;
TANQUE DE COMBUSTIBLE;
TAPA DEL TANQUE DE COMBUS-
TIBLE;
ALZA DE TRANSPORTE;
AHOGADOR (PALANCA O BOTÓN);
RUEDAS;
PANEL DE CONTROL;
ENCHUFES;
ALERTA NIVEL DE ACEITE;
TIERRA;
LLAVE ENCIENDE/APAGA;
PROTECTOR DE SOBRECARGA;
VÁLVULA DE VENTILACIÓN DEL
COMBUSTIBLE;
ABRA LA TAPA DE MANTENIMIEN-
TO PARA ACCESAR: VARILLA DE
NIVEL DE ACEITE, FILTRO DE AIRE,
MOFLE, MOTOR, ALTERNADOR,
CARBURADOR Y BUJÍA;
TAPÓN DE DRENAJE DE ACEITE;
TAPA DEL COMPARTIMIENTO DE LA
BATERÍA *;
CONTROL REMOTO INALÁMBRI-
CO*;
BOTÓN DE CONFIGURACIÓN INA-
LÁMBRICO;
BOTÓN DE AHORRO DE COMBUS-
TIBLE;
BOTÓN ENCIENDE APAGA DE LA
BATERÍA;
01.
02.
03.
04.
05.
06.
07.
08.
09.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
01.
02.
03.
04.
05.
06.
07.
08.
09.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
MANÍPULO DE PARTIDA RETRÁTIL;
TORNEIRA DE COMBUSTÍVEL;
TANQUE DE COMBUSTÍVEL;
TAMPA DO TANQUE DE COMBUS-
TÍVEL;
ALÇA PARA TRANSPORTE;
AFOGADOR (ALAVANCA OU BO-
TÃO)*;
RODAS;
PAINEL DE CONTROLE;
TOMADAS DE FORÇA;
ALERTA DE NÍVEL DE ÓLEO;
ATERRAMENTO;
CHAVE LIGA / DESLIGA;
PROTETOR DE SOBRECARGA;
VÁLVULA DE RESPIRO DA TAMPA
DO TANQUE DE COMBUSTÍVEL;
ABRA A TAMPA DE MANUTENÇÃO
PARA ACESSAR: VARETA DE NÍVEL
DE ÓLEO, FILTRO DE AR, ESCAPA-
MENTO, MOTOR, ALTERNADOR,
CARBURADOR E
VELA DE IGNIÇÃO;
BUJÃO DE DRENO DO ÓLEO;
TAMPA DO COMPARTIMENTO DA
BATERIA*;
CONTROLE REMOTO SEM FIO*;
BOTÃO DE CONFIGURAÇÃO
SEM FIO;
BOTÃO DE ECONOMIA DE COM-
BUSTÍVEL;
BOTÃO LIGA / DESLIGA BATERIA;
15
16
*CHECK PURCHASED MODEL / COMPRUEBE EL MODELO ADQUIRIDO / VERIFIQUE MODELO ADQUIRIDO
SPECIFICATIONS / ESPECIFICACIONES / ESPECIFICAÇÕES
09
MODEL / MODELO / MODELO TG3500iSPXP TG3500iSPE-XP TG3500iSERP-XP
ENGINE TYPE / MOTOR / MOTOR: 4 CYCLE GASOLINE AIR COOLED/ GASOLINA DE 4 TIEMPOS REFRIGERADO POR
AIRE / 4 TEMPOS GASOLINA REFRIGERADO A AR
DISPLACEMENT / CILINDRADA / CILINDRADA: 192 [cm³]
SPEED / ROTACIÓN / ROTAÇÃO: 4000 RPM
FUEL TANK CAPACITY / TANQUE COMBUSTIBLE /
TANQUE DE COMBUSTÍVEL:
6 L
OIL CAPACITY / CAPACIDAD DE ACEITE / CAPACI-
DADE ÓLEO:
0,63 L
STARTING SYSTEM / SISTEMA DE ARRANQUE /
SISTEMA DE PARTIDA:
MANUAL START /
ARRANQUE MANUAL /
PARTIDA MANUAL
ELECTRIC + RECOIL
START / ELECTRI-
CO + ARRANQUE
MANUAL / ELÉ-
TRICA + MANUAL
RETRÁTIL
RECOIL START, REMOTE
CONTROL AND ELECTRIC
START / ARRANQUE MANUAL,
ARRANQUE ELECTRICO Y
CONTROL REMOTO / MANUAL
RETRÁTIL, PARTIDA ELÉTRICA E
CONTROLE REMOTO
SPARK PLUG MODEL / MODELO DE LA BUJÍA /
MODELO DA VELA
TSP-4SS
RECOMENDED OIL / ACEITE RECOMENDADO /
ÓLEO RECOMENDADO:
10W30
PHASE / FASE / FASE: SINGLE PHASE / MONOFÁSICO / MONOFÁSICO
FREQUENCY / FRECUENCIA / FREQUÊNCIA: 60 HZ (BRASIL/COLÔMBIA):
50 HZ (CHILE)
VOLTAGE* / VOLTAJE / VOLTAGEM: 110V OR / O/ OU 220V*
VOLTAGE REGULATOR / REGULADOR DE VOLTAJE /
REGULADOR DE TENSÃO:
DIGITAL
DC OUTPUT / VOLTAJE DE SALIDA CC / SAÍDA CC: 12 V ~ 8.3 A
NOMINAL CURRENT / CORRIENTE
NOMINAL / CORRENTE NOMINAL :
110V 28 A
127V 24.5 A
220V 14 A
POWER FACTOR / FACTOR DE POTENCIA / FATOR
DE POTÊNCIA :
1,0 COS Ø
MAXIMUM POWER / POTENCIA MÁXIMA /
POTÊNCIA MÁXIMA :
3500 VA
RATED POWER / POTENCIA NOMINAL / POTÊNCIA
NOMINAL:
3100 VA
BATTERY / BATERIA / BATERIA : 12V 7AH*
MEASURED SOUND POWER LEVEL / NÍVEL DE PO-
TENCIA SONORA / NÍVEL DE POTÊNCIA SONORA
(@ 7M / 75%- LOAD /CARGA):
64 DB
DIMENSIONS PACKAGING/ DIMENSIONES EMBA-
LAJE /DIMENSÕES EMBALAGEM: 605 X 470 X 500 mm 675 X 490 X 510 mm
NET WEIGHT / PESO NETO / PESO LÍQUIDO: 38,5 Kg 43 Kg
GROSS WEIGHT / PESO BRUTO / PESO BRUTO: 43 Kg 48 Kg
* Check purchased model / * Consultar el modelo adquirido / * Verifique modelo adquirido
CARES WHEN OPERATING YOUR GENERATOR / CUIDADOS AL OPERAR SU GENE-
RADOR / CUIDADOS AO OPERAR SEU GERADOR - I
1
EXHAUST GAS CONTAINS SUBSTANCES HARMFUL TO HEALTH. NEVER OPERATE THE EN-
GINE IN AREAS WITH POOR VENTILATION OR INDOORS;
EL GAS DEL ESCAPE CONTIENE SUSTANCIAS NOCIVAS PARA LA SALUD. NUNCA OPERE EL
MOTOR EN ÁREAS CON POCA VENTILACIÓN O AMBIENTES CERRADOS;
O GÁS DO ESCAPE CONTÉM SUBSTÂNCIAS NOCIVAS À SAÚDE. NUNCA OPERE O MOTOR EM
ÁREAS COM POUCA VENTILAÇÃO OU AMBIENTES FECHADOS;
MAINTAIN ADEQUATE VENTILATION WITH AT LEAST 1 m OF FREE SPACE ON ALL SIDES
OF THE EQUIPMENT;
MANTENER LA VENTILACIÓN ADECUADA CON UN MÍNIMO DE 1 m DE ESPACIO LIBRE EN
TODOS LOS LADOS DEL EQUIPO;
MANTER VENTILAÇÃO ADEQUADA COM NO MÍNIMO 1 m DE ESPAÇO LIVRE EM TODOS OS
LADOS DO EQUIPAMENTO;
DO NOT OPERATE IN WET AREAS;
NO OPERAR EN ÁREAS MOJADAS;
NÃO OPERAR EM ÁREAS MOLHADAS;
ALWAYS USE GOOD QUALITY FUEL;
SIEMPRE UTILIZA COMBUSTIBLE DE BUENA CALIDAD;
SEMPRE UTILIZE COMBUSTÍVEL DE BOA QUALIDADE;
2
5
WARNING / ATENCION / ATENÇÃO
10
6
OBSERVE THE MAXIMUM AND MINIMUM LEVELS OF OIL AND FUEL DESCRIBED IN THE
EQUIPMENT;
RESPETE LOS NIVELES DE MÁXIMO Y MÍNIMO DE ACEITE Y COMBUSTIBLE, DESCRITOS EN
EL EQUIPO;
RESPEITE OS NÍVEIS DE MÁXIMO E MÍNIMO DE ÓLEO E COMBUSTÍVEL, DESCRITOS NO
EQUIPAMENTO;
1M
NEW OR RECENTLY SERVICED ENGINES, IN FIRST USE, MUST OPERATE WITHOUT LOAD
AND AT LOW SPEED IN THE FIRST 2 HOURS;
MOTORES NUEVOS O CON MANTENIMIENTO RECIENTE, EN PRIMER USO, DEBEN OPERAR
SIN CARGA Y EN BAJA VELOCIDAD EN LAS PRIMERAS 2 HORAS;
MOTORES NOVOS OU COM MANUTENÇÃO RECENTE, EM PRIMEIRO USO, DEVEM OPERAR
SEM CARGA E EM BAIXA VELOCIDADE NAS PRIMEIRAS 2 HORAS; 4
1M
1M
3
9
BE SURE TO KEEP THIS MANUAL ACCESSIBLE SO THAT YOU CAN CONSULT CASE OF ANY
DOUBTS;
ASEGÚRESE DE MANTENER ESTE MANUAL DE FORMA ACCESIBLE, PARA QUE PUEDA SER
CONSULTADO CUANDO EXISTAN DUDAS;
CERTIFIQUE-SE DE MANTER ESTE MANUAL DE MODO ACESSÍVEL, PARA QUE CONSIGA CON-
SULTAR EM EVENTUAIS DÚVIDAS;
ALWAYS MAKE SURE TO INCLUDE THIS MANUAL WHEN SELLING, LENDING, OR
TRANSFERING OWNERSHIP OF THIS PRODUCT;
ASEGÚRESE SIEMPRE DE INCLUIR ESTE MANUAL CUANDO VENDA, PRESTE, O TRANSFIERA
LA PROPIEDAD DE ESTE PRODUCTO;
CERTIFIQUE-SE SEMPRE DE INCLUIR ESTE MANUAL QUANDO VENDER, EMPRESTAR, OU
TRANSFERIR A PROPRIEDADE DESTE PRODUTO;
NEVER REMOVE THE DECALS THAT COME WITH THE PRODUCT;
NUNCA RETIRE LAS CALCOMANÍAS QUE ACOMPAÑAN EL PRODUCTO;
NUNCA REMOVA OS DECALQUES QUE ACOMPANHAM O PRODUTO;
12
11
NEVER ALLOW CHILDREN OR USERS WHO ARE UNABLE TO UNDERSTAND THE
INSTRUCTIONS GIVEN IN THIS MANUAL TO USE THE ENGINE;
NUNCA PERMITA QUE NIÑOS O USUARIOS INCAPACES DE COMPRENDER LAS INSTRUCCIO-
NES DADAS EN ESTE MANUAL UTILICEN EL MOTOR;
NUNCA PERMITA QUE CRIANÇAS OU USUÁRIOS INCAPAZES DE COMPREENDER AS INSTRU-
ÇÕES DADAS NESTE MANUAL UTILIZEM O MOTOR;
11
DO NOT CONNECT THE GENERATOR TO INTERNAL POWER GRIDS WITHOUT APPROVED
PROJECT;
NO CONECTE EL GENERADOR EN REDES ELÉCTRICAS INTERNAS SIN PROYECTO APROBA-
DO;
NÃO CONECTE O GERADOR EM REDES ELÉTRICAS INTERNAS SEM O PROJETO APROVADO;
CARES WHEN OPERATING YOUR GENERATOR / CUIDADOS AL OPERAR SU GENE-
RADOR / CUIDADOS AO OPERAR SEU GERADOR - II
WARNING / ATENCION / ATENÇÃO
10
8
7
THE GENERATOR PRODUCE ENERGY ENOUGH TO CAUSE ELECTRIC SHOCK;
EL GENERADOR PRODUCE ENERGÍA SUFICIENTE PARA CAUSAR CHOQUES ELÉCTRICOS;
O GERADOR PRODUZ ENERGIA SUFICIENTE PARA CAUSAR SÉRIOS CHOQUES ELÉTRICOS;
12
DO NOT EXCEED THE LOAD LIMIT OF THE GENERATOR;
NO EXCEDA EL LÍMITE DE CARGA DEL GENERADOR;
NÃO EXCEDA O LIMITE DE CARGA DO GERADOR;
15
DO NOT LEAVE ELECTRICAL CABLES OF CONNECTED EQUIPMENT ON THE GENERATOR, IT
MAY CAUSE A SHORT CIRCUIT;
NO DEJE CABLES ELÉCTRICOS DE LOS EQUIPOS CONECTADOS SOBRE EL GENERADOR, PUE-
DE CAUSAR CORTOCIRCUITO;
NÃO DEIXE CABOS ELÉTRICOS DOS EQUIPAMENTOS CONECTADOS SOBRE O GERADOR, PO-
DERÁ CAUSAR CURTO-CIRCUITO;
CARES WHEN OPERATING YOUR GENERATOR / CUIDADOS AL OPERAR SU GENE-
RADOR / CUIDADOS AO OPERAR SEU GERADOR - III
WARNING / ATENCION / ATENÇÃO
BEFORE OPERATING, BE FAMILIAR WITH ALL CONTROLS AND GENERATOR OUTPUT;
ANTES DE OPERAR, CONOZCA TODOS LOS MANDOS Y TOMAS DEL GENERADOR;
ANTES DE OPERAR, CONHEÇA TODOS OS COMANDOS E TOMADAS DO GERADOR.
16
NEVER REMODEL OR MODIFY THE PRODUCT. THESE ACTIONS RESULT IN LOSS OF
WARRANTY;
NO REMUEVE NI MODIFIQUE EL PRODUCTO. ESTAS ACCIONES ACARREAN LA PÉRDIDA DE
LA GARANTÍA;
NUNCA REMODELE OU FAÇA ADAPTAÇÕES NO PRODUTO. ESTAS AÇÕES ACARRETAM NA
PERDA DA GARANTIA;
14
13
INSPECTION BEFORE OPERATING / INSPECCIÓN ANTES DEL FUNCIONAMIENTO /
INSPEÇÃO ANTES DO FUNCIONAMENTO
CHECK THE ENGINE OIL LEVEL;
VERIFIQUE EL NIVEL DE ACEITE DEL MOTOR;
VERIFIQUE O NÍVEL DE ÓLEO DO MOTOR;
CHECK THE FUEL LEVEL;
VERIFIQUE EL NIVEL DE COMBUSTIBLE;
VERIFIQUE O NÍVEL DE COMBUSTÍVEL;
2
CHECK AROUND AND UNDER THE MACHINE FOR LEAKS OF OIL OR GASOLINE;
REVISE ALREDEDOR Y DEBAJO DE LA MÁQUINA SI EXISTEN FUGAS DE ACEITE
Y/O GASOLINA;
VERIFIQUE AO REDOR E EMBAIXO DA MÁQUINA SE EXISTEM VAZAMENTOS DE
ÓLEO OU GASOLINA;
CHECK FOR DIRT OR DEBRIS AROUND THE MUFFLER AND STARTER CABLE;
VERIFIQUE SI EXISTEN SUCIEDADES O RESIDUOS ALREDEDOR DEL MOFLE Y DEL
CABLE DE ARRANQUE;
VERIFIQUE SE EXISTEM SUJEIRAS OU RESÍDUOS AO REDOR DO SILENCIOSO E
DO CABO DE PARTIDA;
3
4
CHECK THE CLEANING OF THE AIR FILTER;
VERIFIQUE LA LIMPIEZA DEL FILTRO DE AIRE;
VERIFIQUE A LIMPEZA DO FILTRO DE AR;
13
1
5
INSPECTION BEFORE OPERATING / INSPECCIÓN ANTES DEL FUNCIONAMIENTO /
INSPEÇÃO ANTES DO FUNCIONAMENTO
CHECK FOR SIGNS OF MALFUNCTION;
VERIFIQUE SI EXISTEN SEÑALES DE DAÑOS;
VERIFIQUE SE EXISTEM SINAIS DE AVARIAS;
VERIFY TIGHTNESS OF NUTS AND BOLTS;
VERIFIQUE EL APRIETO DE LAS TUERCAS Y TORNILLOS;
VERIFIQUE O APERTO DE PORCAS E PARAFUSOS;
CHECK THE CORRECT FIT OF COVERS AND OTHER COMPONENTS;
VERIFIQUE EL ENCAJE CORRECTO DE CARCAZAS Y TAPAS;
VERIFIQUE O ENCAIXE CORRETO DE CARCAÇAS E TAMPAS;
6
A MANUTENÇÃO PREVENTIVA GARANTE O PERFEITO FUNCIONAMENTO E MAIOR VIDA ÚTIL DO
MOTOR.
WARNING / ATENCION / ATENÇÃO
PREVENTIVE MAINTENANCE ENSURES PERFECT OPERATION AND LONGER LIFE TO THE ENGINE.
EL MANTENIMIENTO PREVENTIVO GARANTIZA EL PERFECTO FUNCIONAMIENTO Y MAYOR VIDA
ÚTIL DEL MOTOR.
14
8
7
GROUNDING / TIERRA / ATERRAMENTO
CONNECT THE WIRE TO THE GENERATOR GROUND TERMINAL;
CONECTE EL CABLE AL TERMINAL DE PUESTA A TIERRA DEL GENERADOR;
CONECTE O FIO NO TERMINAL DE ATERRAMENTO DO GERADOR;
CONNECT THE OTHER END OF THE WIRE TO A METAL PART AND PLACE (STUFF)
ON THE GROUND;
CONECTE EL OTRO EXTREMO DEL CABLE A UNA PIEZA METÁLICA Y COLÓQUELO
EN EL SUELO;
CONECTE A OUTRA EXTREMIDADE DO FIO A UMA PEÇA METÁLICA E COLOQUE
(ENFIE) NO SOLO;
2
1
CORRECT GROUNDING AVOIDS ELECTRIC SHOCKS AND HELPS AND DISSIPATES STATIC ELECTRICITY / IT IS RE-
COMMENDED THAT A QUALIFIED ELECTRICIAN PERFORM THIS PROCEDURE.
LA PUESTA A TIERRA CORRECTA EVITA CHOQUES ELÉCTRICOS Y AYUDA Y DISIPA LA ELECTRICIDAD ESTÁTICA / SE
RECOMIENDA QUE UN ELECTRICISTA CUALIFICADO REALICE ESTE PROCEDIMIENTO.
O ATERRAMENTO CORRETO EVITA CHOQUES ELÉTRICOS E AJUDA A DISSIPAR A ELETRICIDADE ESTÁTICA / RECO-
MENDA-SE QUE UM ELETRICISTA QUALIFICADO REALIZE ESTE PROCEDIMENTO.
WARNING / ATENCION / ATENÇÃO
15
USE THE POWER CORD WITH ADEQUATE CAPACITY;
UTILICE EL CABLE ELÉCTRICO CON CAPACIDAD ADECUADA;
UTILIZE O FIO ELÉTRICO COM CAPACIDADE ADEQUADA;
3
CONNECTING LOADS / CONECTANDO CARGAS / CONECTANDO CARGAS
SWITCH OFF THE APPLIANCE TO BE CONNECTED;
DESCONECTE EL APARATO QUE SERÁ CONECTADO.
DESLIGUE O APARELHO A SER CONECTADO;
CONNECT THE DEVICE TO THE CORRESPONDING POWER OUTLET;
CONECTE EL APARATO A LA TOMA DE TENSIÓN CORRESPONDIENTE;
CONECTE O APARELHO NA TOMADA DE TENSÃO CORRESPONDENTE;
2
1
CHECK THE SUM OF ALL LOADS TO BE CONNECTED AT THE SAME TIME, THESE LOADS CAN NOT EXCEED THE
NOMINAL POWER OF THE GENERATOR / THE NOMINAL POWER CORRESPONDS TO THE POWER THAT THE
EQUIPMENT CAN GENERATE IN CONTINUOUS OPERATION / THE MÁXIMUM POWER CORRESPONDS TO THE
TOTAL POWER THAT THE EQUIPMENT CAN GENERATE FOR A SHORT PERIOD.
COMPRUEBE LA SUMA TOTAL DE TODAS LAS CARGAS A SER CONECTADOS AL MISMO TIEMPO, ESTAS CARGAS
NO PUEDEN EXCEDER LA POTENCIA NOMINAL DEL GENERADOR / LA POTENCIA NOMINAL CORRESPONDE A LA
POTENCIA QUE EL EQUIPO PUEDE GENERAR EN FUNCIONAMIENTO CONTINUO / LA POTENCIA MÁXIMA INDICA
LA POTENCIA TOTAL QUE EL EQUIPO EL EQUIPO PUEDE GENERAR POR UN CORTO PERÍODO DE TIEMPO.
VERIFIQUE A SOMA TOTAL DE TODAS AS CARGAS A SEREM CONECTADOS AO MESMO TEMPO, ESTAS CARGAS
NÃO PODEM EXCEDER A POTÊNCIA NOMINAL DO GERADOR / A POTÊNCIA NOMINAL CORRESPONDE A POTÊNCIA
QUE O EQUIPAMENTO PODE GERAR EM FUNCIONAMENTO CONTÍNUO / A POTÊNCIA MÁXIMA INDICA A POTÊN-
CIA TOTAL QUE O EQUIPAMENTO PODE GERAR POR UM CURTO PERÍODO DE TEMPO.
WARNING / ATENCION / ATENÇÃO
16
TURN ON THE GENERATOR AND WAIT TO STABILIZE THE MOTOR ROTATION;
CONECTE EL GENERADOR Y ESPERE A ESTABILIZAR LA ROTACIÓN DEL MOTOR;
LIGUE O GERADOR E AGUARDE ESTABILIZAR A ROTAÇÃO DO MOTOR;
3
TURN ON THE DEVICE;
ENCIENDA EL APARATO;
LIGUE O APARELHO;
4
ALWAYS SWITCH ON THE APPLIANCE WITH THE HIGHEST POWER AND THEN
THE LOWEST POWER;
SIEMPRE CONECTE PRIMERO EL APARATO CON MAYOR POTENCIA Y POSTERIOR-
MENTE LOS DE MENOR POTENCIA;
SEMPRE LIGUE PRIMEIRO O APARELHO COM MAIOR POTÊNCIA E POSTERIOR-
MENTE OS DE MENORES POTÊNCIA;
5
1
2
DISCONNECTING LOADS / DESCONECTANDO CARGAS / DESCONECTANDO CARGAS
17
REMOVE THE SOCKETS;
RETIRE LAS TOMAS;
RETIRE AS TOMADAS;
LET THE ENGINE OPERATE WITHOUT CHARGE BETWEEN 1 AND 2 MINUTES BE-
FORE TURNING OFF;
DEJE EL MOTOR SIN CARGAS 1 Y 2 MINUTOS ANTES DE APAGAR;
DEIXE O MOTOR OPERAR SEM CARGA ENTRE 1 E 2 MINUTOS ANTES DE DESLIGAR;
2
1
DISCONNECT ALL APPLIANCES THAT ARE CONNECTED TO THE GENERATOR;
DESCONECTE TODOS LOS APARATOS CONECTADOS AL GENERADOR;
DESLIGUE TODOS OS APARELHOS QUE ESTÃO CONECTADOS AO GERADOR;
3
OVERLOADING (RATED CAPACITY) OF THE GENERATOR CAN CAUSE DAMAGE TO THE GENERATOR AND CON-
NECTED EQUIPMENT.
LA SOBRECARGA (DE CAPACIDAD NOMINAL) DEL GENERADOR PUEDE OCASIONAR DAÑOS AL GENERADOR YA
LOS EQUIPOS CONECTADOS.
A SOBRECARGA (DE CAPACIDADE NOMINAL) NO GERADOR PODE OCASIONAR DANOS AO GERADOR E AOS EQUI-
PAMENTOS CONECTADOS.
WARNING / ATENCION / ATENÇÃO
ECONOMY MODE / MODO DE ECONOMIA / MODO DE ECONOMIA
18
YOUR GENERATOR IS EQUIPPED WITH ENERGY-SAVING SYSTEM, WHICH CAN
BE TRIGGERED TO MINIMIZE THE FUEL CONSUMPTION AND NOISE EMITTED BY
THE GENERATOR, AUTOMATICALLY ADJUSTING THE GENERATOR SPEED TO GE-
NERATE POWER NEEDED FOR THE CONNECTED LOADS. WHEN THE ECONOMY
MODE IS OFF THE MOTOR OPERATES AT CONTINUOUS SPEED;
SU GENERADOR ESTÁ EQUIPADO CON EL SISTEMA DE AHORRO DE ENERGÍA,
QUE PUEDE SER ACCIONADO PARA MINIMIZAR EL CONSUMO DE COMBUSTIB-
LE Y RUIDOS EMITIDOS POR EL GENERADOR, AJUSTANDO AUTOMÁTICAMENTE
LA VELOCIDAD DEL GENERADOR PARA GENERAR ENERGÍA NECESARIA PARA LAS
CARGAS CONECTADAS. CUANDO EL MODO DE AHORRO ESTÁ APAGADO, EL MO-
TOR OPERA A VELOCIDAD CONTINUA;
SEU GERADOR É EQUIPADO COM O SISTEMA DE ECONOMIA DE ENERGIA, QUE
PODE SER ACIONADO PARA MINIMIZAR O CONSUMO DE COMBUSTÍVEL E RUÍDOS
EMITIDOS PELO GERADOR, AJUSTANDO AUTOMATICAMENTE A VELOCIDADE DO
GERADOR PARA GERAR ENERGIA NECESSÁRIA PARA AS CARGAS CONECTADAS.
QUANDO O MODO DE ECONOMIA ESTÁ DESLIGADO O MOTOR OPERA EM VELO-
CIDADE CONTÍNUA;
FOR PERIODS OF HIGH ELECTRICAL LOAD OR MOMENTARY OSCILLATIONS, THE ECONOMY CONTROL SWITCH
MUST BE TURNED OFF.
PARA PERÍODOS DE CARGA ELÉCTRICA ALTA U OSCILACIONES MOMENTÁNEAS, LA LLAVE DE CONTROL DE ECO-
NOMÍA DEBE APAGARSE.
PARA PERÍODOS DE CARGA ELÉTRICA ALTA OU OSCILAÇÕES MOMENTÂNEAS, A CHAVE DE CONTROLE DA ECO-
NOMIA DEVE SER DESLIGADA.
WARNING / ATENCION / ATENÇÃO
1
WIRELESS CONFIGURATION BUTTON / BOTÓN DE CONFIGURACIÓN DEL CONTROL
REMOTO / BOTÃO DE CONFIGURAÇÃO DO CONTROLE REMOTO- I
19
THE WIRELESS CONFIGURATION BUTTON IS A FEATURE THAT ALLOWS YOU TO
SYNCHRONIZE USER REMOTE CONTROLS WITH THE GENERATOR. IT IS POSSIBLE
TO SET EVEN TWO REMOTES CONTROL AT SAME TIME. TO RESET OR PAIR A
CONTROL, TAKE THIS WAY;
EL BOTÓN DE CONFIGURACIÓN INALÁMBRICA ES UNA FUNCIÓN QUE LE PERMITE
SINCRONIZAR LOS CONTROLES REMOTOS DEL USUARIO CON EL GENERADOR. SE
PUEDEN CONFIGURAR HASTA DOS CONTROLES REMOTOS. PARA RESTABLECER O
EMPAREJAR UN CONTROL, SIGA ESTOS PASOS;
O BOTÃO DE CONFIGURAÇÃO SEM FIO É UM RECURSO QUE PERMITE SINCRONI-
ZAR CONTROLES REMOTO DE USUÁRIOS COM O GERADOR. É POSSÍVEL CONFI-
GURAR ATÉ DOIS CONTROLES REMOTOS. PARA REDEFINIR OU EMPARELHAR UM
CONTROLE, SIGA ESTES PASSOS;
TURN THE BATTERY SWITCH TO ON POSITION;
GIRE LA LLAVE DE LA BATERÍA PARA LA POSICIÓN ON;
POSICIONE A CHAVE DA BATERIA NA POSIÇÃO ON;
TURN THE STARTER SWITCH TO ON POSITION;
GIRE LA LLAVE DE ARRANQUE PARA LA POSICIÓN ON;
POSICIONE A CHAVE DE PARTIDA NA POSIÇÃO ON;
ALWAYS CHECK THE BATTERY CHARGE OF THE REMOTE CONTROL / CLEAN THE BATTERY PLUGS AND ALSO THE
DEVICE PLUGS BEFORE THE BATTERY INSTALLATION / REMOVE THE DEVICE BATTERIES IF IT WILL NOT BEING
USING FOR A LONG TIME.
COMPRUEBE SIEMPRE LA CARGA DE LA BATERÍA DEL CONTROL REMOTO / LIMPIE LOS CONTACTOS DE LA BA-
TERÍA Y DEL DISPOSITIVO ANTES DE INSTALAR LA BATERÍA / RETIRE LAS BATERÍAS DEL DISPOSITIVO SI NO SE
UTILIZARÁ DURANTE UN PERÍODO PROLONGADO DE TIEMPO.
SEMPRE VERIFIQUE A CARGA DA BATERIA DO CONTROLE REMOTO / LIMPE OS CONTATOS DA BATERIA E TAMBÉM
OS DO DISPOSITIVO ANTES DA INSTALAÇÃO DA BATERIA / REMOVA AS BATERIAS DO DISPOSITIVO SE ELE NÃO FOR
USADO POR UM LONGO PERÍODO DE TEMPO.
WARNING / ATENCION / ATENÇÃO
1
3
2
ON
ON
WIRELESS CONFIGURATION BUTTON / BOTÓN DE CONFIGURACIÓN DEL CONTROL
REMOTO / BOTÃO DE CONFIGURAÇÃO DO CONTROLE REMOTO- II
PRESS AND RELEASE THE “STOP” BUTTON ON THE WIRELESS CONTROL. THE
RED LIGHT FLASHES ONCE TO ERASE THE REMOTE SET;
PRESIONE Y SUELTE EL BOTÓN “STOP” EN EL CONTROL REMOTO. LA LUZ ROJA
PARPADEA UNA VEZ PARA RESTABLECER EL CONTROL;
PRESSIONE E SOLTE O BOTÃO “STOP” NO CONTROLE REMOTO. A LUZ VERMELHA
PISCA UMA VEZ PARA REDEFINIR O CONTROLE REMOTO;
TO SAVE THE SETTING, PRESS AND HOLD THE PROGRAMMING BUTTON FOR
APPROXIMATELY THREE SECONDS UNTIL THE RED LIGHT GOES OUT;
PARA GUARDAR LA CONFIGURACIÓN, MANTENGA PRESIONADO EL BOTÓN DE PRO-
GRAMACIÓN DURANTE TRES SEGUNDOS HASTA QUE SE APAGUE LA LUZ ROJA;
PARA GRAVAR A CONFIGURAÇÃO, PRESSIONE E SEGURE O BOTÃO DE PROGRAMAÇÃO
POR APROXIMADAMENTE TRÊS SEGUNDOS ATÉ QUE A LUZ VERMELHA SE APAGUE;
PRESS AND HOLD THE WIRELESS CONFIGURATION BUTTON (ON THE PANEL)
FOR ABOUT THREE SECONDS, THE RED LIGHT WILL COME ON;
MANTENGA PRESIONADO EL BOTÓN DE CONFIGURACIÓN INALÁMBRICO (EN EL
PANEL) DURANTE TRES SEGUNDOS, LA LUZ ROJA SE ENCENDERÁ;
PRESSIONE E SEGURE O BOTÃO DE CONFIGURAÇÃO SEM FIO (NO PAINEL) POR
CERCA DE TRÊS SEGUNDOS, A LUZ VERMELHA ACENDERÁ;
PRESS AND RELEASE THE “START” BUTTON. THE RED LIGHT FLASHES ONCE TO
SET THE REMOTE CONTROL;
PRESIONE Y SUELTE EL BOTÓN “START”. LA LUZ ROJA PARPADEA UNA VEZ PARA
EMPAREJAR EL CONTROL REMOTO;
PRESSIONE E SOLTE O BOTÃO “START”. A LUZ VERMELHA PISCA UMA VEZ PARA
EMPARELHAR O CONTROLE REMOTO;
WARNING / ATENCION / ATENÇÃO
5
5
4
4
STOP
START
3s
3s
20
This manual suits for next models
3
Other Toyama Inverter manuals
