FR - Remarque importante!
Lire attentivement et à conserver pour consultation ultérieur.
Pour plus de renseignements, de conseils concernant les filtres, l'entretien de
l'eau et les accessoires, prière de s'adresser à un revendeur spécialisé.
Dans le cadre de l'évolution technique du produit, nous nous réservons le droit
d'opérer des modifications apportant une amélioration au produit.
Indications d'installation et de montage
Vous venez de faire l'acquisition d'un produit technique dont la manipulation est
simple et ne pose pas de complications, sous réserve toutefois de prendre
certaines précautions. C'est pourquoi nous vous prions de bien vouloir lire
attentivement les instructions suivantes! Pour faire fonctionner le groupe de
filtration, vous avez besoin d'un skimmer (appareil aspirant en surface). Il peut
s'agir soit d'un skimmer encastré (montage encastré dans la paroi), soit
d'un skimmer hors bord (fixation à la paroi). Pour les commandes de
pièces de rechange, prière également de s'adresser à un TRIGANO JARDIN. Afin de
garantir une livraison parfaite des pièces de rechange, toujours indiquer le type
du filtre et la date de son achat.
Attention ! Consignes de sécurité pour l'installation électrique :
1. Le raccordement électrique doit être effectué par un électricien agréé.
L'alimentation doit être protégée par un interrupteur à courant de défaut
(FI) de 30 mA.
De plus, le branchement doit être conforme aux directives VDE.
Aucune responsabilité ne saurait être endossée de notre part pour les
conséquences résultant d'une installation ou d"une mise en service impropre ou
du non respect des directives auxquelles l'installation électrique doit répondre.
2. Le câble de raccordement prêt à l'enfichage ne doit pas être enterré.
3. Veiller à ce que le câble de raccordement ne soit pas endommagé
(tondeuse, débroussailleuse, etc.). Tout câble de raccordement endommagé
doit être remplacé SUR LE CHAMP.
4. Ne pas laisser les enfants sans surveillance à proximité du groupe de
filtration! Les parents sont responsables de leurs enfants!
5.Ne pas faire fonctionner le groupe de filtration pendant l'utilisation du bassin.
DÉTERMINATION DE L'IMPLANTATION
Choisir l'endroit d'implantation du groupe de filtration entre le skimmer et la
buse d'admission de telle sorte que l'écart à la paroi du bassin soit d'au moins
3,5 m. Enlever la couche d'herbe (en fonction de la taille du groupe de filtration)
et aplanir la surface choisie avec un niveau. Nous vous recommandons de plus
de placer le groupe de filtration sur des plaques (par ex. dalles en béton ou
autres similaires). Celles-ci devront également être posées avec un niveau.
En aucun cas le groupe de filtration ne doit être posé en cuvette ou directement
sur l'herbe (risque d'inondation ou de surchauffe de la pompe de filtration).
Si la piscine est enterrée, entièrement ou pour partie, il est alors sensé de loger
le groupe de filtration dans un puits de filtration qui devra être directement
attenant au bassin. Dès lors que le groupe de filtration est logé dans un puits de
filtration, il convient de s'assurer que le puits ne pourra pas être inondé. Il est
conseillé à cet effet d'aménager un lit de gravier dans la zone du puits de
filtration afin d'assurer l'infiltration des eaux de pluie et de drainage du terrain.
Le mieux serait d'établir au sein du puisard des pompes un raccordement direct

du puits de filtration à la canalisation (ou une pompe immergée avec
interrupteur à flotteur). Il faut veiller à ce que le puits de filtration ne soit en
aucun cas hermétiquement fermé, cela pouvant engendrer des dommages à
la pompe de filtration suite à la formation d'eau de condensation. La taille du
puits de filtration doit être choisie de sorte à permettre les interventions sur le
groupe de filtration. Les accessoires nécessaires tels que les flexibles, les
colliers de serrage et le sable de filtration (non inclus à la livraison) sont
proposés dans le commerce spécialisé.
MONTAGE DU GROUPE DE FILTRATION
Effectuer le montage des éléments du groupe de filtration sur les lieux du futur
emplacement (le transport ultérieur s'avèrerait trop difficile !).

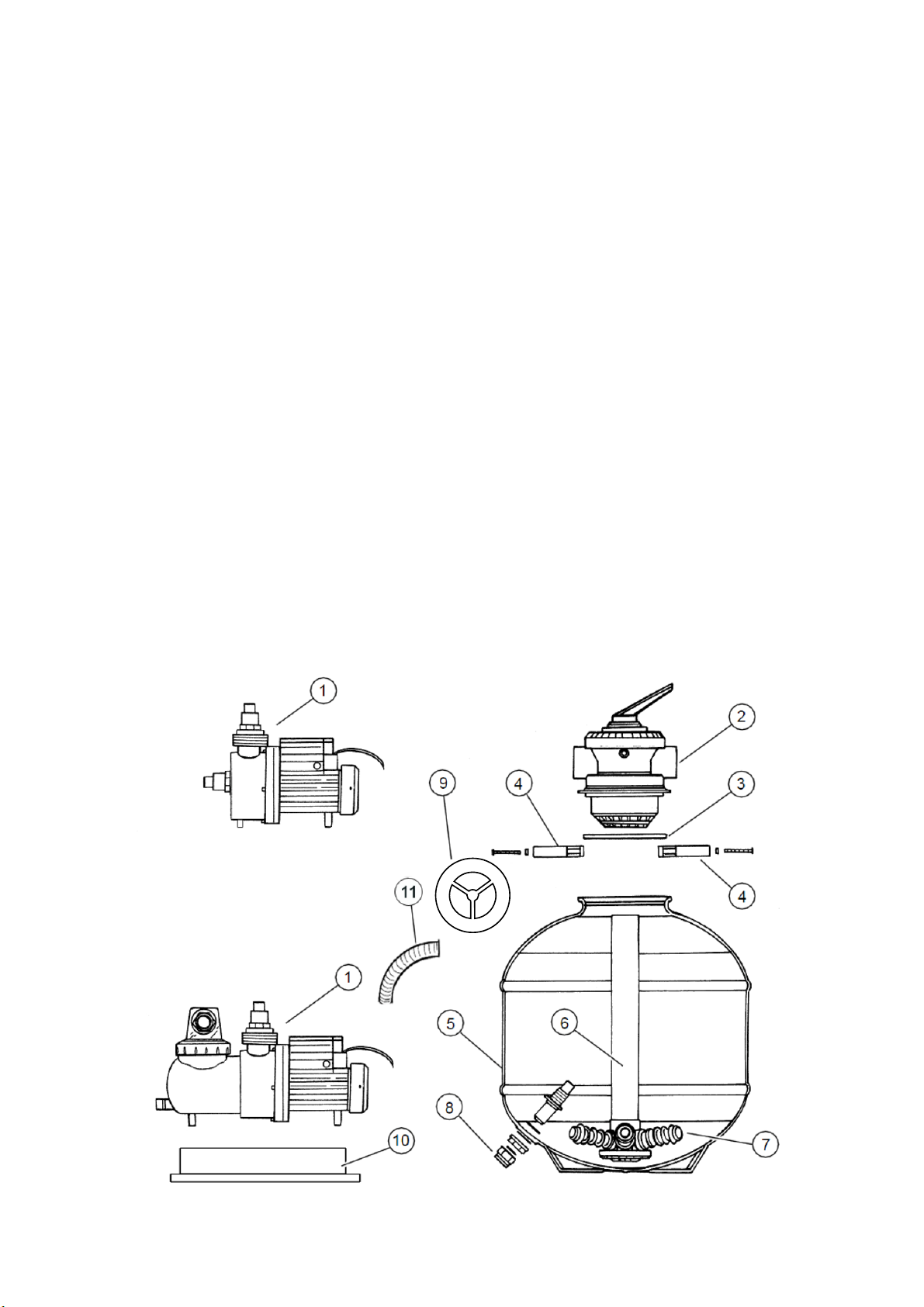

La pompe de filtration est composée des pièces suivantes: (illustr. 1)
1. Pompe
2. Vanne
3. Joint (torique)
4. Bague de serrage
5. Ballon
6. Tube-plongeur
7. Embout filtrant
8. Vis de purge
9. Centreur (cache du tube-plongeur)
10. Châssis-support
11. Flexible de refoulement
illustr 1
J-PSC064
J-PSC066

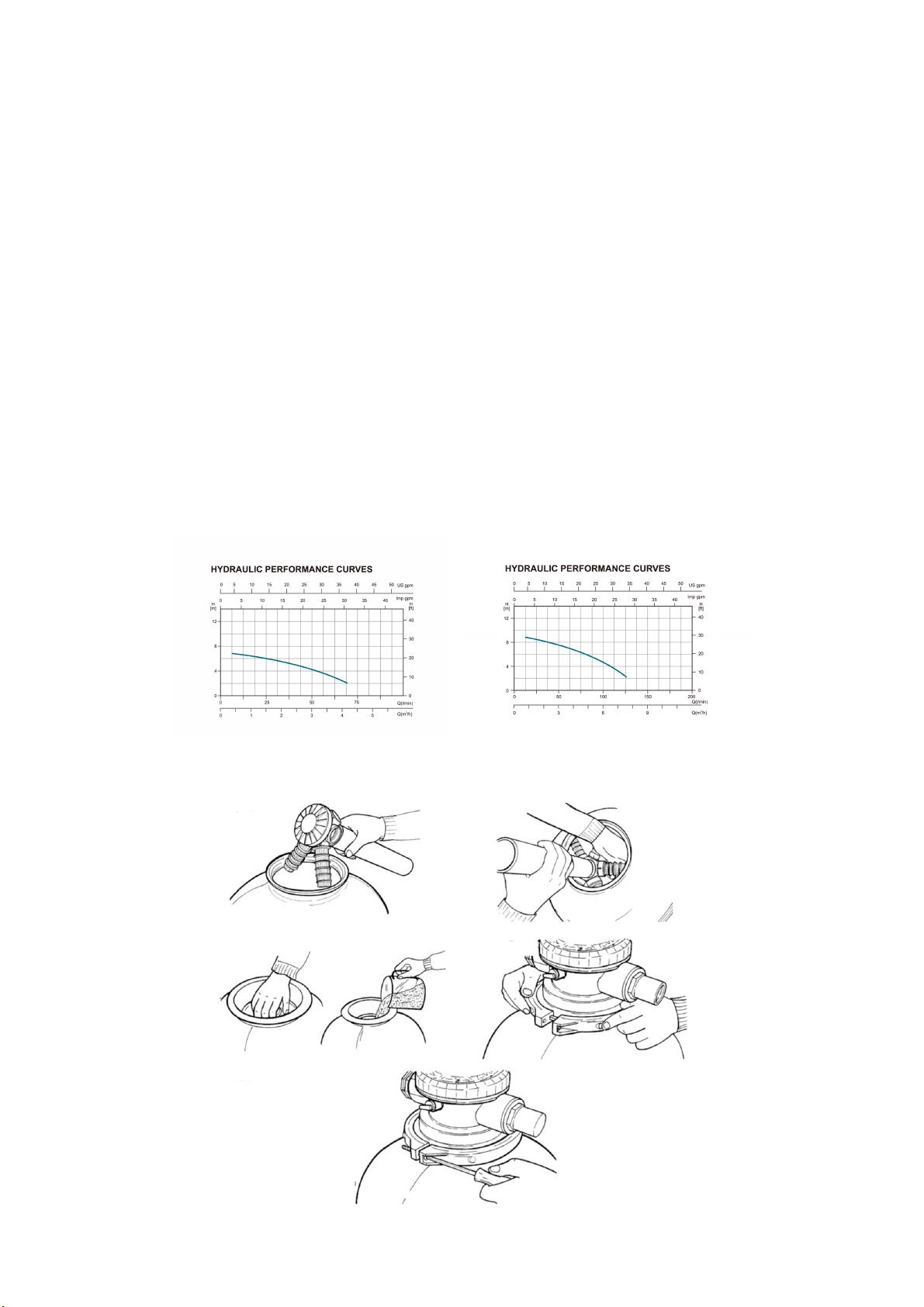

BALLON DE FILTRATION
1. Introduire le tube-plongeur avec le collecteur dans le ballon (illustr. 2) puis
relier les petits embouts filtrants au collecteur en les vissant (illustr. 3).
2. Déposer le collecteur complet au fond du ballon, ajouter un peu d'eau pour
le stabiliser. S'assurer que le tamis en étoile soit bien centré au fond du
ballon et que la vis de purge est bien vissée en place.
3. Placer ensuite le centreur sur l'ouverture du ballon tout en centrant le tube-
plongeur.
4. Remplir le ballon env. aux ¾ de sa hauteur de sable de quartz (bonne
granularité : 0,7-1,2 mm ; quantité : en fonction de la taille du filtre)
(illustr. 4) Veiller à ne pas verser de sable dans le tube plongeur.
5. Monter à présent la partie supérieure du ballon ou la tête de vanne et le
joint du ballon sur le bord supérieur du ballon de filtration. La liaison de la
partie supérieure du ballon ou de la tête de soupape au ballon de filtration
s'effectue par bague de serrage. La bague de serrage est vissée au moyen
d'une vis et d'un écrou. (illustr .5 et 6)
6. Pour finir, monter les pièces de raccordement de la pompe à la tête de
soupape.Etanchéiser suffisamment les pièces de raccordement de la pompe
avec du ruban de téflon.
illustr 2 illustr 3
illustr 4 illustr 5
illustr 6
200W J-PSC064 200W J-PSC066

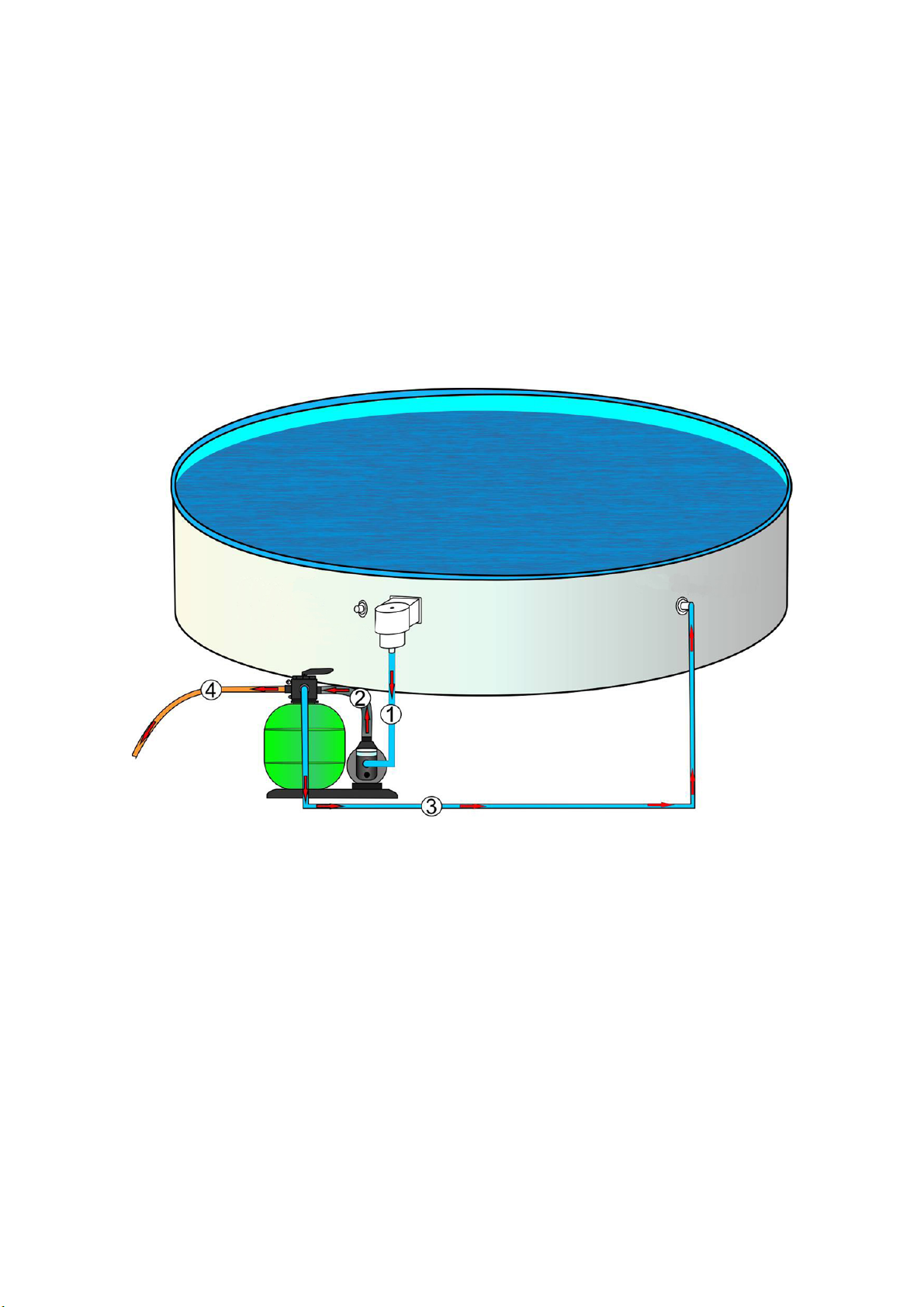

RACCORDS DE FLEXIBLES (pompe)
1. Circuit du skimmer : liaison du raccord du skimmer au raccord avant de la
pompe de filtration.
2. Conduite de refoulement : liaison du raccord supérieur de la pompe de
filtration pour raccordement désigné par « PUMP » à vanne 4 ou 6
voies.
3. Conduite de retour : liaison du raccord à vanne 4 ou 6 voies
désigné par «RETURN» au raccord à la buse d'admission (piscine). Fixer tous
les raccords au moyen de colliers de serrage.
4. Conduite de rinçage à contre courant : raccord « WASTE » (vidange)
vers la canalisation ou le gazon. Le raccordement se fait avec de la tuyauterie
de piscine et des colliers de serrage spécifiques !
MISE EN SERVICE DU GROUPE DE FILTRATION
1. Avant la mise en service du groupe de filtration, il doit être assuré que le
groupe à un niveau inférieur à celui de la surface de l'eau. Les raccords
ent également être bien raccordés et fixés.
2. Le bassin doit être rempli d'eau au minimum mi-hauteur du skimmer.
L'eau doit couler vers la pompe de filtration.
3. Effectuer ensuite la purge d'air du groupe de filtration. Si existant, ouvrir
légèrement le couvercle du préfiltre de la pompe de filtration jusqu'à ce que
l'eau coule de la boîte du préfiltre.sans préfiltre : mettre la poigné en position
égout. Quand l’eau s’ecoule remettre la poignée en position fermé.
4. Placer la poignée de l'électrovanne 4 ou 6 voies sur la position RINÇAGE A
CONTRE COURANT. Ce n'est qu'alors que la pompe de filtration peut être
lancée. Lancer un processus de rinçage à contre courant de 2 à 3 minutes. Puis
débrancher l’alimentation la pompe et amener la poigné e à la tête de la soupape
prééquipé soit
d’une buse
d’aspiration soit
Buse
d'admission
de flexibles doiv
en position.

RINÇAGE. Procédure de rinçage env. 30 secondes. débrancher l’alimentation
à nouveau la pompe de filtration et placer la poigné e sur la position FILTRATION. Evacuer
l'eau de rinçage et de rinçage à contre courant au mieux dans la canalisation ou
bien la laisser s'infiltrer dans le gazon.
5. Réamorcer la pompe de filtration. Le groupe de filtration est en mode de
filtration normal. Nous recommandons d'effectuer des phases de filtration de 2 x
4 à 5 heures par jour. En position FILTRATION, le fond est également aspiré.
Après aspiration du fond ou lorsque la pression augmente (de 2 à 3 crans) au
manomètre - si existant -, il est alors nécessaire d'effectuer un rinçage.
6. Après un RINÇAGE A CONTRE COURANT, il faut impérativement effectuer
un RINÇAGE d'une durée d'env. 30 secondes. Ceci provoque le dépôt du sable
dans le ballon de filtration.
7. La position VIDANGE (possible uniquement avec une électrovanne à 6
voies) permet également d'aspirer le fond pour évacuer du bassin les impuretés
(par ex. : les algues) qui viendraient sinon se déposer à nouveau dans le sable
de filtration. Durant cette étape, on pompe l'eau aspirée du fond pour l'évacuer
vers l'extérieur. Il convient ensuite de rajouter de l'eau pour rééquilibrer le
niveau de remplissage du bassin.
Attention! Les groupes de filtration ne doivent pas fonctionner à sec (sans
eau)! L'eau en assure le refroidissement – pas de garantie de remplacement en
cas de fonctionnement à sec!
Remarque importante! Avant chaque changement de fonction à la tête de la
soupape, arrêter la pompe de filtration!

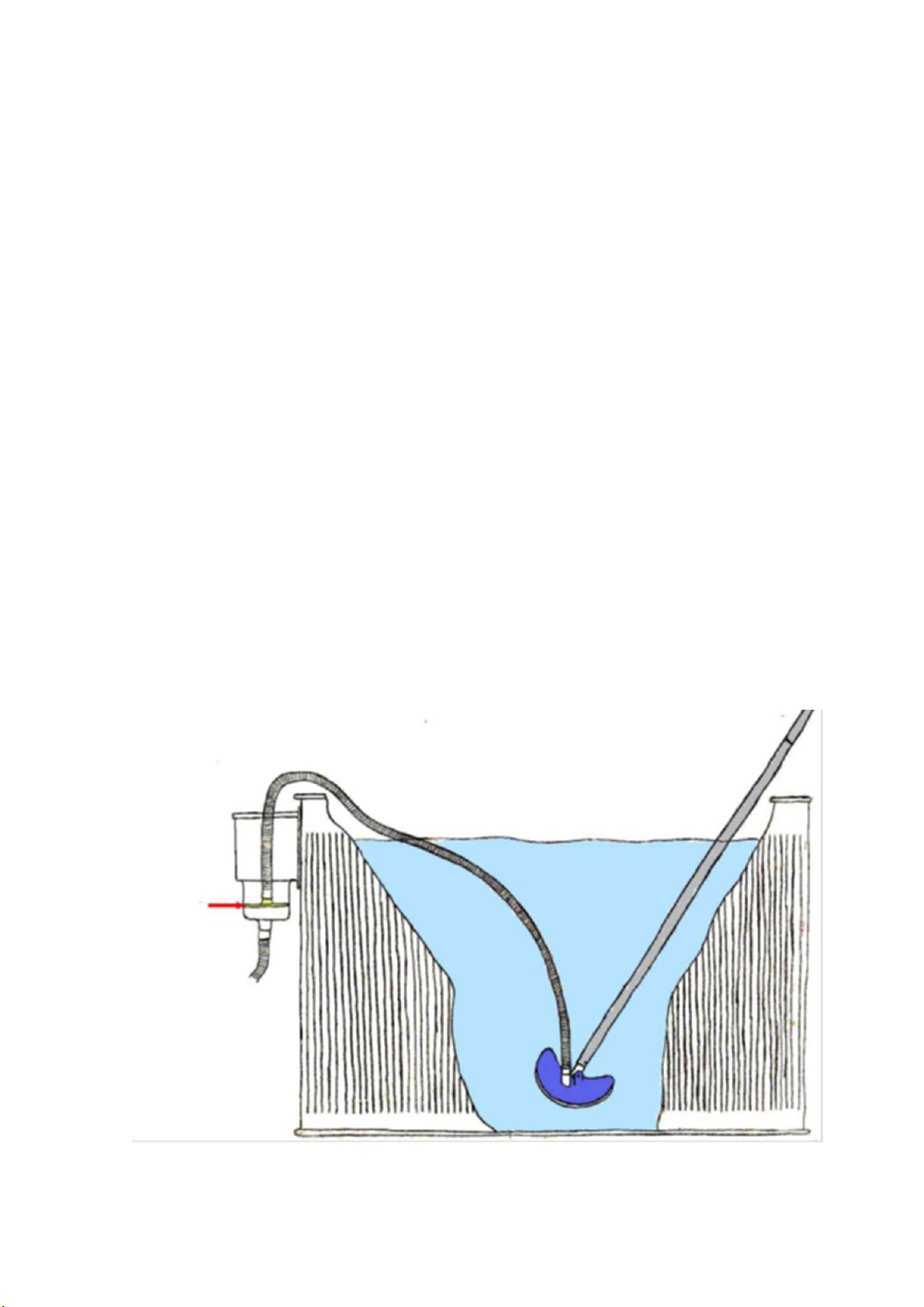

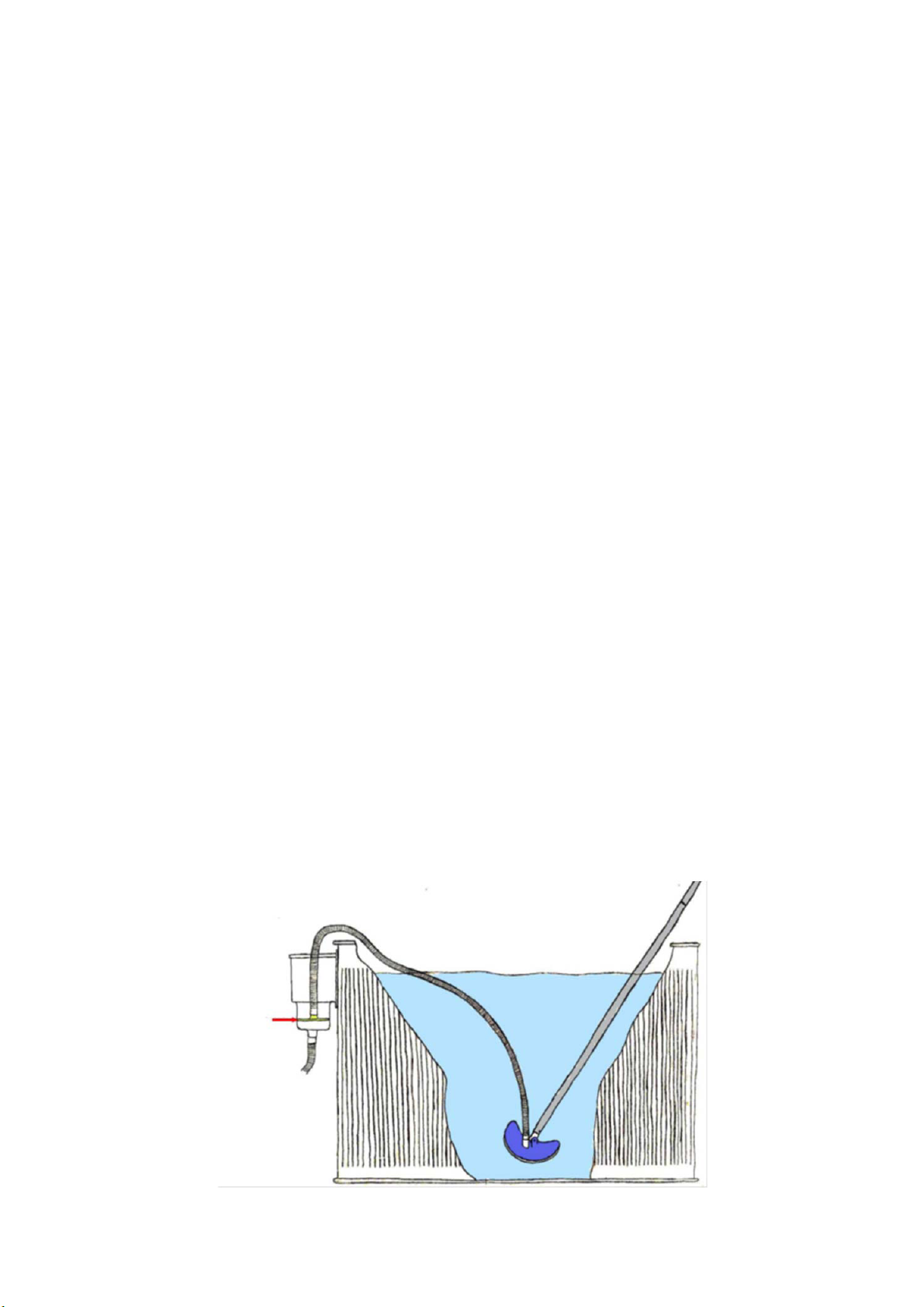

ASPIRATION DU FOND
L'aspiration du fond s'effectue en position FILTRATION (sur la soupape).
L'aspirateur du fond doit être raccordé au flexible de l'aspirateur du skimmer. La
pompe de filtration doit être désamorcée.
Important : le flexible de l'aspirateur doit être entièrement rempli d'eau afin que
la pompe n'aspire pas d'air ; c'est seulement ensuite que la pompe peut être
redémarrée. Si de l'air vient à pénétrer dans le groupe de filtration, la pompe
doit alors être arrêtée et l'aspirateur de nouveau purgé. Redémarrer ensuite
lentement (un fonctionnement trop rapide peut soulever les impuretés) et râcler
régulièrement le fond du bassin avec la brosse de l'aspirateur. Pour les groupes
de filtration sans préfiltre, il est avantageux d'utiliser un skimmer avec un panier
à tamis!
Skim Vac

CAUSES POSSIBLES D'UNE MAUVAISE PERFORMANCE DE FILTRATION
n
ituloSesuaC
Sable souillé Rinçage à contre courant (nettoyage
du sable)
La pompe aspire de l'air (bulles d'air à
l'admission)
Flexible défectueux resserrer les
colliers de flexibles
Le skimmer est sous-alimenté en eau Contrôler le niveau d'eau et
éventuellement le relever
Le panier du skimmer s'est déplacé Nettoyage du panier du skimmer
Le panier du préfiltre de la pompe s'est
déplacé
Nettoyage du panier du préfiltre
En présence de dysfonctionnements non mentionnés ci-haut, prière de
consulter un revendeur
HIVERNAGE
En fin de saison de baignade, le groupe de filtration ou les flexibles doivent être
démontés puis vidangés.
Pour le ballon et la pompe de filtration, il faut à cet effet ouvrir la vis de purge.
Ouvrir ballon de filtration et vidanger le . Vérifier l'état du sable de
filtration (il ne doit pas coller ou s'agglutiner) et le nettoyer.
Les groupes de filtration en plein air doivent être protégés du gel dans un local
pendant l'hiver.
Les dégâts causés par le gel ne sont pas couverts par la garantie !
CONSEILS D'ENTRETIEN
Les impuretés visibles sont éliminées par le groupe de filtration. Ceci ne
s'applique pas aux algues, bactéries et autres microorganismes qui viennent
également perturber la clarté, la pureté et l'hygiène de l'eau de la piscine. Pour
prévenir leur action ou les éliminer, il existe des produits spécifiques pour
l'entretien de l'eau qui, à dosage correct et permanent, ne causent aucune gène
aux baigneurs tout en garantissant une eau de baignade parfaitement
hygiénique.
Les phases de filtration ( 2 x 4 à 5 heures par jour ) et le rinçage
à contre courant régulier ( 2 à 3 minutes ) au moins 1 x par jour
ainsi que l'aspiration du fond sont des conditions de base pour
avoir une eau de piscine bien entretenue !
Renseignez vous auprès de votre revendeur!
TRIGANO JARDIN
Le Boulay
41170 CORMENON
TEL : [phone] Email: [email protected]

EN - Important!
Prior to assembling and using this product, carefully read and adhere to all
caution and important notices located throughout this manual. Failure to comply
with these instructions may damage the product or cause serious personal
injury or death.
Due to the constant technical evolution of this product, we reserve the right to
incorporate modifications to the product for its betterment.
INSTRUCTIONS FOR ASSEMBLY AND INSTALLATION
You have just bought a technical product whose manipulation is simple without
complications if you take the following precautions. So please read all these
instructions carefully.
For the monoblock to function, it needs a skimmer (a device to vacuum the pool
water surface) It can be a skimmer built into the steel wall, or a raised skimmer
fixed to the steel wall.
To order replacement parts, please contact your supplier indicating the type and
reference number with the purchase date.
WARNING! SAFETY DETAILS FOR THE ELECTRICAL INSTALLATION
1. The electrical installation must be carried out by an approved electrician. An
automatic differential switch (30 mA) must protect the electrical supply.
In addition, the connections must conform to the directive VDE.
No reclamation will be accepted for the consequences resulting from an
incorrect installation or start-up, or for non-compliance with the instructions, the
electrical installation is subject to.
2. The electrical supply cable must not be buried.
3. Make sure that the electrical supply cable is not damaged (for example by a
lawnmower). Every damaged supply cable must be substituted straight away.
4. Keep children away from all electrical equipment. Never allow children to
operate this equipment. Parents are responsible for their children.
5. Do NOT operate the system while the pool is in use.
DETERMINING THE POSITION OF THE MONOBLOCK
Determine the place for the monoblock between the skimmer and the pump
inlet with a minimum distance of 3.5m between the pool wall and the
monoblock. Cut the area of grass (according to the size of the monoblock) and
level the area with a spirit level. We recommend placing the monoblock on
concrete slabs or similar. The monoblock must in no way be placed in a low
place or directly on the earth. (Risk of flooding or overheating of the
monoblock motor)
If the pool is buried, totally or partially, the monoblock must be installed in a
filtration pit beside the pool.
When the monoblock is installed in a filtration pit, it is necessary to assure there
is no danger of flooding.
It is advisable to have a base of small stones in the base of the pit to assure a
good filtration of rainwater and the evacuation of any water in the area. It is also
advisable to install a submergible pump with a float switch in case of flooding.
Check that the installation is in no way closed hermetically, this could damage
the monoblock pump due to the formation of water condensation. The size of
the pit must be big enough to allow maintenance or repair of the monoblock.

The necessary spare parts like the flexible tubes, the metal clips or the filter
sand (not included) can be found in the usual service point.
FILTER/PUMP INSTALLATION
Before installing the filter pump unit, identify the position in which it is to be
installed, as once it has been filled up with sand, the filter is hard to move due to
its weight.
The filter/plug is made up of the following parts (drawing 1):
1 - A pump
2 - A valve
3 - A gasket
4 - A closing flange
5 - A filter tank
6 - A tube with a manifold
7 - Small sand guard filters
8 - A drain cock
9 - A spigot
10 - A supporting base
11 - A tube – hosepipe
illustr 1
J-PSC064
J-PSC066

FILTER PARTS INSTALLATION
1. Insert the tube with the manifold into the container (drawing 2) and screw
the small sand guard filters to the manifold (drawing 3).
2. Place the completed manifold on the foundation and fill halfway with water
to stabilize it. Make sure that the star-shaped gauze is well centralized in
the bottom of the filter and that the purge screw is tight.
3. Place the spigot on the mouth of the container, making sure the tube is
centred on the manifold.
4. Fill the filter with sand to ¾ in height. (Ideal sand grain size: 0.7 – 1.2
mm; Quantity: according to the filter size:) (drawing 4).
5. Now, put the upper part of the filter or valve as well as the joint on the
upper edge of the filter. The connection between the upper part of the filter
or valve is made with the collar. The collar is secured with a screw and a
nut. (see drawings 5 & 6)
Finally, put the pieces to connect the filter to the valve. Make the joints
watertight with PTFE tape.
illustr 2 illustr 3
illustr 4 illustr 5
illustr 6
200W J-PSC064 200W J-PSC066

CONNECTION OF HOSEPIPES TO THE PUMP
1. Skimmer Circuit: Connecting the skimmer to the connection in front of
the pump.
2. Vacuum hosepipe: Joining the upper connection of the pump to the
connection designated ‘PUMP’ on the valve.
3. Return hosepipe: Joining the valve connection designated ‘RETURN’ ’ a
la connection to the inlet connector of the pool. Secure all the connections
with metal clips.
4. Wastewater hosepipe: Joining ‘COUNTERWASH’ to the hosepipe or to
the lawn. The connection is made with the hosepipe of the pool and
specific metal clips!
STARTING UP THE FILTER/PUMP
1. Before starting up the monoblock, make sure that it is situated outside the
pool and at a lower level than the water level in the pool. The flexible
connections must be well connected and fixed.
2. The pool must be full of water up to the mid height of the skimmer. The water
must circulate to the pump
3. Now purge the air from the monoblock. If some exists, open slightly the top of
the pre-filter of the pump until the water enters the pre-filter.
4. Place the valve selector in position COUNTERWASH. Only this way can the
pump be started. Begin a cycle of COUNTERWASH of 2 to 3 minutes. Then,
switch off the pump and put it in CLEAR position. The CLEAR cycle lasts +/- 30
seconds. Switch off the pump again and putt he selector valve in FILTRATION
position. Evacuate the water from COUNTERWASH & CLEAR to the hosepipe
or onto the lawn. We recommend doing 2 filtration cycles of 4 to 5 hours a day.

In FILTRATION position the pool floor is also vacuumed. After the vacuuming of
the pool floor or when the pressure increases (2 or 3 levels) on the gauge, it is
necessary to do a CLEAR cycle.
6. After a COUNTERWASH, it is imperative to do a CLEAR cycle for about 30
seconds. This permits the sand to be deposited in the filter.
7. The EMPTY mode (only possible with the 6-way valve) also permits
vacuuming the pool floor and so removes the impurities (e.g. algae). If not they
would be returned to the filter sand. During this cycle, the water from the bottom
of the pool is vacuumed to the exterior. Afterwards, water must be added to
restore the water level in the pool.
Warning! The monoblock must not be used without water.
The water ensures the cooling. – The substitution guarantee does not apply in
the case of use without water.
Important note!
Before changing the position of the selector valve, STOP the filtration pump.
CLEANING THE BOTTOM OF THE POOL
The vacuuming of the pool floor is carried out in FILTRATION position of the
valve. The floor cleaner must be connected with the hosepipe to the skim vac of
the skimmer. The pump must be switched off.
Important: The hosepipe of the floor cleaner must be completely full of water
so the pump does not suck air, when this is done the pump can be started. If air
enters the monoblock, stop the pump and purge the floor cleaner.
Start the pump again slowly (a start-up too quickly will raise the impurities) and
brush the pool floor with the floor cleaner brush.
For monoblock without pre-filter, it is better to use a skimmer with a basket and
gauze.
Skim Vac

POSIBLE CAUSES OF A MONOBLOC MALFUNCTION
noituloSesuaC
Dirty Sand Carry out a Counterwash (Wash the sand)
The pump sucks air (bubbles in the aspiration) The hosepipe could be defective.
Tighten the clips
The water level of the skimmer is low. Check the level and raise it if necessary.
The skimmer basket has moved. Clean the basket and replace it correctly.
The basket of the pump pre-filter has moved. Clean the pre-filter basket and replace it.
In case of finding problems not mentioned above, please consult your usual salesperson.
STORING IN WINTER
At the end of the summer season, disconnect the tubes; remove water from the
filter by opening the tap.
For the filter and the pump, you have to undo the purge screw.
Open the filter and check the sand, Check the state of the sand in the
monoblock. It must not be sticky or stuck together) and clean it.
The monoblock placed in the open air must be protected against freezing during
the winter.
Damage caused by freezing is not covered by the guarantee.
MAINTENANCE SUGGESTIONS
The visible impurities are eliminated by the monoblock. What the monoblock
does not eliminate are the algae, bacteria and other microorganisms that cloud
the water, affect the water purity and hygiene. To prevent their appearance and
eliminate them, specific products exist for the water maintenance, with a correct
dose do not cause any problems to the bathers guaranteeing a pool perfectly
disinfected.
The filtration cycles (2 x 4/5 hours a day) and the regular
counter washing of the filter (2 to 3 minutes) at least once a day
as well as the use of the pool floor cleaner, are the necessary
conditions for the good maintenance of your pool.
Ask your usual salesperson for advice.
TRIGANO JARDIN
Le Boulay
41170 CORMENON
TEL : [phone] Email: [email protected]
