VHD VHD-V60U User manual

USB3.0 HD Video Conferencing Camera
사용자 설명서
V1.2
(한국어)

2
Preface
USB3.0 HD Video Conferencing Camera VHD-V60U 를구입해 주셔서 감사합니다.
제품의 설치 및사용에 앞서 본설명서를 숙지해 주십시오.
Precautions
카메라의 손상을 방지하기 위해 아래의 사항을 준수해 주십시오.
습하거나 먼지가 많은 곳을 피해 주십시오.
커버를 분리하시면 안됩니다. 정기 쇼크를 유발할 수있습니다. 오작동 시
공급자에게 문의하시기 바랍니다.
허용되는 온도, 습도 범위 내에서 사용하여야 하며 정격 전압을 사용하여야
합니다.
카메라를 청소할 경우 부드러운 천을 이용하여야 하며 흠집이나 이물질이 묻지
않도록 주의하여야 합니다.
Note
특정 주파수의 전자파는 화질에 영향을 끼칠 수있습니다.
저작권 공고
본제품의 수입원, ㈜브이투테크놀러지코리아(V2 Technology Korea, Inc.)는본설명서
내용에 대한 모든 해석권을 보유하며 본설명서의 정보가 변경이 있을 경우 별도 통지를
하지 않습니다. 또한 ㈜브이투테크놀러지코리아의 허가 없이 본설명서의 임의의 내용에
대해 어떤 형식으로든 복제, 복사, 번역을 할수없습니다.

3
Contents
취급상 유의 사항.................................................................................................................. 4
빠른 설치.................................................................................................................................. 5
특징.............................................................................................................................................. 7
제품 사양.................................................................................................................................. 8
Main Unit...............................................................................................................................11
Size ............................................................................................................................................12
IR 리모트 컨트롤러 설명 ..............................................................................13
RS-232 Interface................................................................................................................15
VISCA Network Configuration...................................................................................16
Serial Communication Control ..................................................................................17
Command List.....................................................................................................................17
메뉴 세팅................................................................................................................................17
USB3.0 .....................................................................................................................................31
Maintenance and Troubleshooting .........................................................................32

4
취급상 유의 사항
전기 안전
전기안전기준에 의거하여 설치 및사용하십시오.
운반 시유의 사항
제품의 이동, 보관, 설치 시물리적 충격이 가해지지 않도록 주의하십시오.
전원 극성
본제품의 전원은 +12V 이며, 최대 전류는 2 입니다. 전원 극성은 아래 그림과 같습니다.
설치 시유의 사항
카메라 운반 시헤드 부분을 절대로 잡으면 안되며, 카메라 헤드를 손으로 돌리면
기계적인 문제가 발생할 수있습니다.
부식성 액체나 가스, 고체 등이 커버에 닿지 않도록 주의 하십시오.
회전 반경에 장애물이 없도록 합니다.
설치가 완료되기 전에는 전원을 연결하지 마십시오.
개조 금지
제조사 및수입원의 허가 없이 개조 또는 분해한 경우 책임을 지지 않습니다.
제품 구성
제품 개봉 시하기의 구성품이 모두 포함되어 있는지 확인하십시오.
카메라.......................................................................................................................1pcs
AC 전원 어댑터....................................................................................................1pcs
전원 코드................................................................................................................1pcs
RS232 케이블........................................................................................................1pcs

5
리모트 컨트롤러...................................................................................................1pcs
User Manual ........................................................................................................1pcs
USB3.0Cable (Type A male to Type B male) .............................................1pcs
빠른 설치
Step1. 전원을 켜기 전에 연결을 확인하십시오.
Step2. System select 스위치 설정
Video 형식 선택:
VIDEO SYSTEM
0
1080p60
8
720p30
1
1080p50
9
720p25
2
1080i60
A
-

6
3
1080i50
B
-
4
720p60
C
-
5
720p50
D
576i
6
1080p30
E
480i
7
1080p25
F
-
주의:
a. 스위치 설정 변경 후, 카메라를 다시 시작하여야 합니다.
b. 720p30 과720p25 는HDMI 연결 시에만 가능합니다.
Step3. 전원스위치가 On 이면 표시등이 켜집니다
Step4. 전원이 켜지면 수평 및수직 한계점까지 회전 후중앙으로 이동하면서 초기화가
진행됩니다. (참고: 0번에 프리셋의 저장된 값이 있으면 그위치로 이동)

7
특징
USB3.0
USB3.0 ultra-high speed 전송지원 및실시간 손실 없는 HD 데이터 전송, USB3.0,
USB2.0, HDMI, Network stream 동시 출력 지원 및CVBS 호환.
Microphone & AAC Audio Encoding
마이크 내장, Audio line in input, AAC audio 인코딩 지원
H.265 지원
H.265 인코딩, 초저 대역폭의 Full HD 1080p/60fps video stream 지원
1080P Full HD
Panasonic's 1/2.7 inch, 2.07 million pixels 의고품질 HD CMOS sensor,
Ultra-high Frame Rate
1080P 에서 60fps, 720P 에서 120fps, 640x480P 에서 240fps 출력(단, 네트워크 모드 시)
Face Detection
Face Detection module 내장, PTZ tracking 지원 (옵션사항).
Local Storage
Local storage module 지원. 별도의 NVR 없이 USB flash disk 에직접 녹화 지원.
Low-light
2D and 3D 소음저감 알고리즘이 결합된 High SNR of CMOS 센서 장착으로, 효과적인
노이즈 감소뿐만 아니라, 저조도 하에서도 선명하고 깨끗한 이미지 구현
20x 광학 줌+ 32x 디지털 줌
TAMRON 고화질 super telephoto lens 사용.
Remote Control
RS232/485 인터페이스 지원.

8
제품 사양
Model
Name
USB3.0 HD Video Conferencing Camera
Camera
비디오 시스템
HD: 1080p/60, 1080p/50, 1080i/60, 1080i/50, 1080p/30, 1080p/25,
720p/120 (supported by network only), 720p/60, 720p/50, 720p/30,
720p/25, 640x480p/240 (supported by network only, optional)
SD: 480i, 576i
센서
1/2.7", CMOS, Effective Pixel: 2.07M
스캐닝 모드
Progressive
렌즈
20x, f4.42mm ~ 88.5mm, F1.8 ~ F2.8
디지털 줌
32x (optional)
최저 조도
0.05 Lux @ (F1.8, AGC ON)
셔터
1/30s ~ 1/10000s
화이트 밸런스
Auto, 3000K/Indoor, 4000K,5000K/Outdoor,6500K-1,6500K-2,
6500K-3,One Push, Manual
후광 보정
Support
디지털 노이즈 저감
2D&3D Digital Noise Reduction
비디오 S/N
≥55dB
수평 화각
60.7° ~ 3.36°
수직 화각
34.1° ~ 1.89°
수평 회전 범위
±170°
수직 회전 범위
-30° ~ +90°
Pan Speed 범위
1.7° ~ 100°/s
Tilt Speed 범위
1.7° ~ 69.9°/s
H & V 플립
Support
정지화면
Support
Face Detection
Support (optional)
Local Storage
Support
프리셋
255

9
Preset 오차범위
0.1°
USB
지원 OS
Windows XP, Windows Vista, Windows 7,Windows 8,Mac OS X,
Linux
Color System
YUV 4:2:2
비디오 포맷
USB3.0:1080p/60, 1080p/50, 1080p/30,1080p/25,720p/60,720p/50,
720p/30, 720p/25
USB2.0:960x540p/30, 960x540p/25, 640x360p/60, 640x360p/50
USB video
communication protocol
UVC1.0
UVC PTZ
Support
IPC Features
비디오 코딩 기준
H.265/H.264/MJEPG
비디오 스트림
Main Stream, Sub Stream
메인 스트림 해상도
1920x1080, 1280x720, 1024x576
서브 스트림 해상도
720x576, 720x480, 320x240
전송률
128Kbps ~ 8192Kbps
전송타입
Variable Rate, Fixed Rate
Frame Rate
50Hz: 1fps ~ 50fps, 60Hz: 1fps ~ 60fps, 720p120: 120fps,
640x480p240: 240fps
오디오 기준
AAC
오디오 전송
96Kbps, 128Kbps, 256Kbps
지원 프로토콜
TCP/IP, HTTP, RTSP, RTMP, Onvif, DHCP, Multicast, etc.
Input/Output Interface
HD Output
1xHDMI: Version1.3
SD Output
1xCVBS: 3.5mm mini jack, 1Vp-p, 75Ω
네트워크 인터페이스
1xRJ45: 10M/100M Auto-Negotiation Ethernet
오디오 인터페이스
1-ch 3.5mm audio interface, Line In
USB
1xUSB3.0: Type B female jack
1xUSB2.0: Type A female jack

10
Communication
인터페이스
1xRS232 In: 8pin Min DIN, Max Distance: 30m, Protocol:
VISCA/Pelco-D/Pelco-P
1xRS232 Out: 8pin Min DIN, Max Distance: 30m, Protocol: VISCA
network use only
1xRS485: 2pin Phoenix Port, Max Distance: 1200m, Protocol:
VISCA/Pelco-D/Pelco-P
전원 커넥터
JEITA type (DC IN 12V)
일반 사양
전원
DC 12V
최대 전류 소비
1.0A (Max)
동작 온도
-10°C ~ 40°C (14°F ~ 104°F)
보관 온도
-40°C ~ 60°C (-40°F ~ 140°F)
MBTF
≥30000 hours
최대전력 소비
12W (Max)
크기
169mm x 142mm x 164mm
무게
1.35Kg (3.0lb)

11
Main Unit
1. Line In Interface 7. POWER switch
2. CVBS Interface 8.DC IN 12V jack
3. System Select switch 9. HDMI Interface
4. RS485 Interface 10. USB2.0
5. RS232 In Interface 11. USB3.0
6. RS232 Out Interface 12. RJ45 interface

12
Size

13
IR 리모트 컨트롤러 설명
1. Standby 버튼
Standby 버튼을 누르면 Standby 모드가 되며
한번 더누르면 일반모드로 돌아옵니다.
(Note: Standby 모드 전력 소비량은
일반모드의 50%)
2. 숫자 버튼
프리셋의 설정이나 호출 시사용합니다.
3. *Button
조합 버튼
4. Set/Preset Buttons
Set preset: 프리셋 저장 시
[SET PRESET] + 숫자 버튼(0-9)
5. 팬-틸트 제어 버튼
상하좌우로 방향을 조절합니다.
6. MENU
MENU: OSD MENU 선택 시사용합니다.
7.줌버튼
Slow Zoom: ZoomIn [+] or ZoomOut [-] slowly
Fast Zoom: Zoom In [+] or Zoom Out [-] fast
8. 팬-틸트 L/R set
1 또는 2 번버튼과 함께 눌러 팬-틸트
방향을 설정합니다.
L/R Set +1[STD]: L/R Set 과동일한 방향으로
팬-틸트를 설정합니다.
L/R Set +2[REV]: L/R Set 과반대의 방향으로
팬-틸트를 설정합니다.
9. 포커스 버튼
초점 조절에 사용합니다.
[AUTO] 버튼을 누르면 자동으로 물체의

14
중심에 초점이 맞춰지며, 수동으로 조절을
원할때는, [MANUAL] 버튼을 누르고 [Far]
(Focus on far object) and [NEAR] (Focus on
near object) 버튼을 눌러 조절합니다.
10. 카메라 선택 버튼
리모트 컨트롤러를 이용하여 작동하고자
하는 카메라를 선택합니다..
11. # Button
조합 버튼
12. 카메라 IR Address 선택 버튼
[*]+[＃]+[F1]: Address1
[*]+[＃]+[F2]: Address2
[*]+[＃]+[F3]: Address3
[*]+[＃]+[F4]: Address4
13. 프리셋 삭제 버튼
Clear preset: 프리셋 삭제 시.
[CLEAR PRESET] + Numeric button (0-9)
Or: [*]+[#]+[CLEAR PRESET]: 모든 프리셋
삭제
14. 팬/틸트 제어 버튼
화살표 버튼을 눌러 상하좌우로 방향을
조절합니다. [HOME] 버튼을 누르면
중앙으로 이동합니다.
15. Back 버튼
상위 OSD 메뉴로 돌아갑니다.
16. BLC (Backlight Compensation) Button
BLC ON/OFF: 자동노출 모드에서만
작동합니다
물체 뒤에 빛이 있는 경우 검게 보입니다.
이러한 경우 backlight ON/OFF 버튼을
누릅니다.
17. Pan/Tilt reset
팬/틸트 자가테스트를 진행합니다.
18. Image freezing function
수동 Freeze: 리모트 컨트롤러의 [F4]를
누른 후프리징 기능을 열면, 좌측 상단에
“Freeze”라는 글자가 나타나며, 5 초후
자동으로 사라집니다. 만약 프리징 기능을
취소하려면 다시 [F4]를누르면 되며, 이
경우 역시 좌측 상단에 “Unfreeze”라는
글자가 나타나며 5 초후자동으로
사라집니다.
Recalling the Preset image Freeze：OSD
메뉴의 "Recalling the Preset image Freeze"
가활성화하면 프리셋을 호출할 때까지
프리셋 호출 전화면을저장합니다. 이
기능은 설정된 프리셋 화면과 카메라 상의
화면을 교차적으로 보여주는 기능입니다.
19. 단축버튼 조합
[*]+[＃]+[1]: OSD menu default English
[*]+[＃]+[3]: OSD menu default Chinese
[*]+[＃]+[4]: Default IP address
[*]+[＃]+[5]: Save OSD
[*]+[＃]+[6]: Quickly recover the default
[*]+[＃]+[8]: Look the camera version
[*]+[＃]+[9]: Quickly set up inversion

15

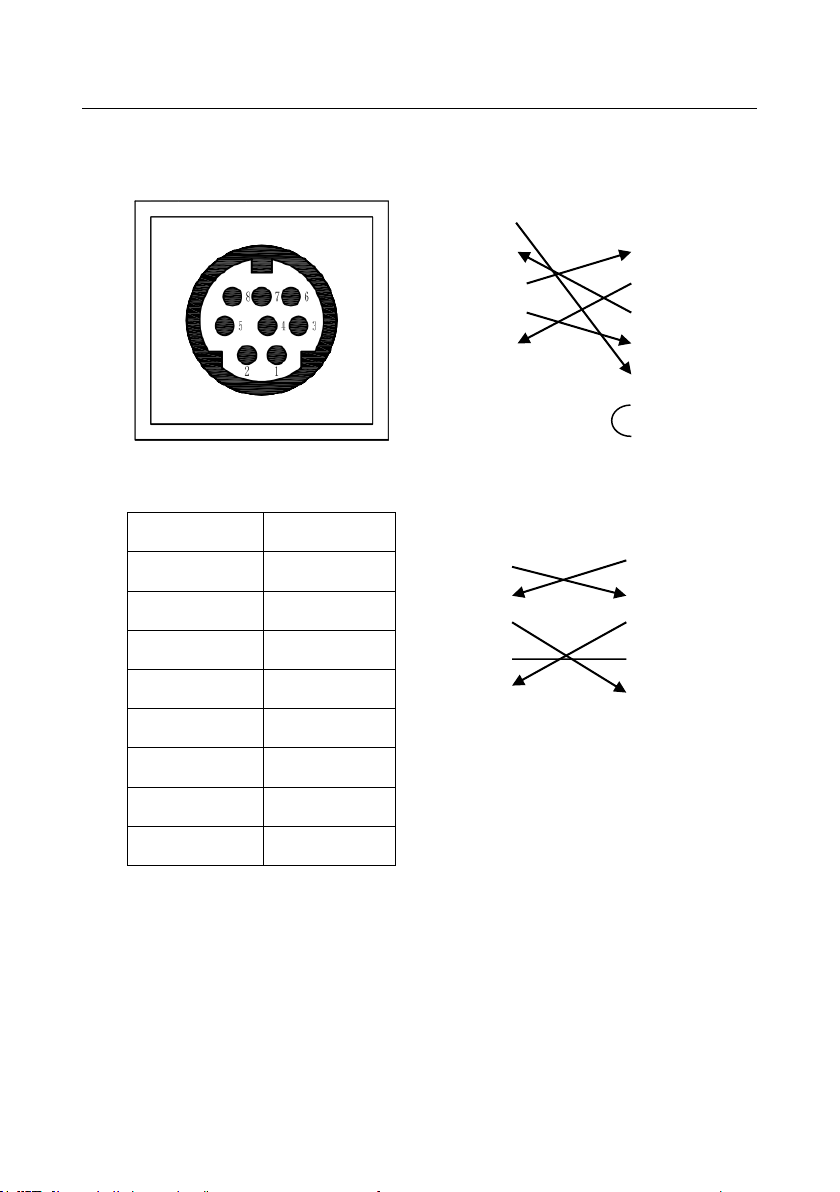

RS-232 Interface
Camera Windows DB-9
1.DTR 1.CD
2.DSR 2.RXD
3.TXD 3.TXD
4.GND 4.DTR
5.RXD 5.GND
6.GND 6.DSR
7.IR OUT 7.RTS
8.NC 8.CTS
9.RI
Camera Mini DIN
1.DTR 1.DTR
2.DSR 2.DSR
3.TXD 3.TXD
4.GND 4.GND
5.RXD 5.RXD
6.GND 6.GND
7.IR OUT 7.NC
8.NC 8.NC
No.
Function
1
DTR
2
DSR
3
TXD
4
GND
5
RXD
6
GND
7
IR OUT
8
NC

16

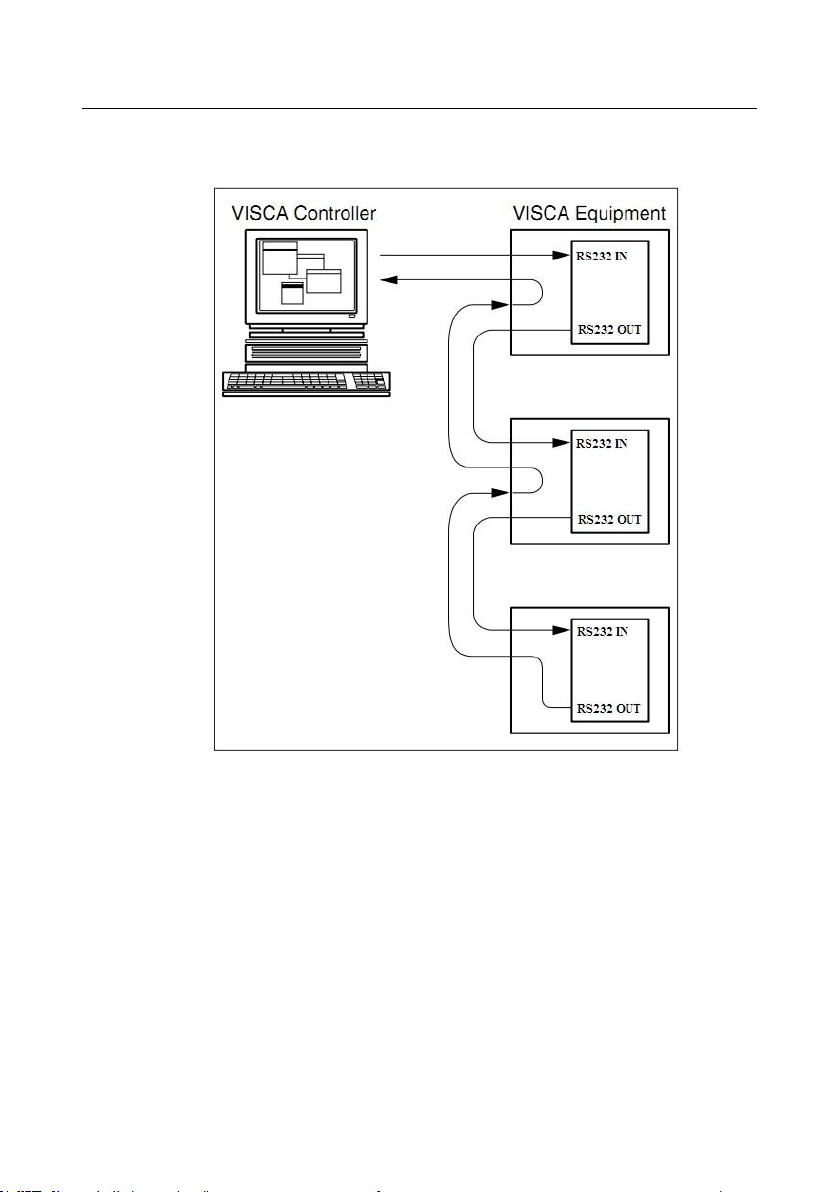

VISCA Network Configuration

17
Serial Communication Control
일반 동작 모드에서, 카메라를 RS23 로제어할 수있습니다.
RS232 Communication Control
RS232 로제어되며, RS232C 파라미터는 아래와 같습니다.
Baud rate: 2400/4800/9600 bit/s.
Start bit: 1 bit.
Data bit: 8 bits.
Stop bit: 1bit.
Parity bit: none.
RS485 Communication Control
RS485 로제어되며, Half-duplex 모드는 아래와 같습니다.
Baud rate: 2400/4800/9600 bit/s.
Start bit: 1 bit.
Data bit: 8 bits.
Stop bit: 1bit.
Parity bit: none.
전원을 켜면, 우측 위로 이동한 후초점거리를 최대로 하여 중앙으로 이동합니다. (Note:
초기화가 완료되면 프리셋 0 번또는 0 번이 없는 경우 1 번위치로 이동합니다) 이후에는
통신 명령어로 제어가 가능합니다.
Command List
자세한 VISCA/ Pelco-D/ Pelco-P protocol command list 가필요한 경우, 수입원으로 문의
바랍니다.

18
메뉴 세팅
1. Menu(메뉴)
일반 동작 모드에서, [MENU] 버튼을 누르면
메뉴가 표시됩니다. 화살표 버튼으로
이동하면 선택된 메뉴가 표시됩니다. 선택된
메뉴에서 [HOME] 버튼을 누르면 해당
서브메뉴가 나타납니다.
2. EXPOSURE(노출)
커서를 이동하여 Exposure 메뉴로 이동한
후[Home]버튼을 누르면 아래와 같은
화면이 나타납니다.
Mode: 노출 모드.
옵션항목: Auto, Manual, SAE, AAE, Bright.
ExpCompMode: 노출보정 모드
옵션항목: On, Off (자동 모드에서만 작동)
ExpComp: 노출보정 값,
옵션항목: -7 ~ 7 (ExpCompMode 가
On 인경우만 작동)
Gain Limit: 최대 gain limit.
옵션항목: 0 ~ 15 (Auto, AAE, Bright
모드에서만 작동)
Backlight: 후광보정 설정
옵션항목: On, Off (자동 모드에서만 작동)
DRC: DRC strength
옵션항목: 0 ~ 8.
Bright: 광도조절
옵션항목:00~17. (Bright 모드에서만 작동)
EXPOSURE
Mode Auto
ExpCompMode Off
Backlight Off
Gain Limit 3
Anti-Flicker 50Hz
DRC 8
Select Item
Change Value
[Menu] Back
MENU
Exposure
Color
P/T/Z
Noise Reduction
Setup
Restore Default
[Home] Enter
[Menu] Exit

19
Anti-Flicker: Anti-flicker.
옵션항목: Off, 50Hz, 60Hz (자동, Bright
모드에서만 작동)
Iris: 조리개
옵션항목: F1. 8, F2.0, F2.4, F2.8, F3.4, F4.0,
F4.8, F5.6,F6.8,F8.0,F9.6,F11.0,Close（수동,
AAE 모드에서만 작동）
Shutt: 셔터
옵션항목: 1/30, 1/60, 1/90, 1/100, 1/125,
1/180,
1/250,1/350,1/500,1/725,1/1000,1/1500,1/
2000,1/3000,1/4000,1/6000,1/10000 (수동,
SAE 모드에서만 작동)
3. COLOR
메인 메뉴에서 Color 메뉴로 커서 이동 후
[Home]버튼을 누르면, 다음과 같은 화면이
나옵니다.
WB-Mode: 화이트밸런스 모드
옵션항목:Auto,3000K/Indoor,4000K,5000K
/Outdoor,6500K-1,6500K-2,6500K-3,One
Push, Manual
RG: Red gain.
옵션항목: 0~255（수동모드에서만 작동）
BG: Blue gain.
옵션항목: 0~255（수동모드에서만 작동
Sat.: 포화도
옵션항목: 60% ~ 200%.
Hue: 채도조절
옵션항목:0 ~ 14
AWB sens: 화이트 밸런스 민감도
옵션항목: Normal, High, Low.
COLOR
WB Mode Auto
Saturation 90%
Hue 7
AWB sens Low
Select Item
Change Value
[Menu] Back

20
4. IMAGE
메인 메뉴에서 IMAGE 메뉴로 커서 이동 후
[Home]버튼을 누르면, 다음과 같은
화면이 나옵니다.
Luminance: 밝기조절
옵션항목: 0 ~ 14
Contrast: 대비조절
옵션항목: 0 ~ 14
Sharpness: 선명도조절
옵션항목: Auto,0 ~ 15
Flip-H: 수평이미지 전환
옵션항목: On, Off.
Flip-V: 수직이미지 전환
옵션항목: On, Off
B&W-Mode 이미지컬러
옵션항목: On, Off
Gamma:
옵션항목: Default, 0.45, 0.5, 0.56, 0.63
Style:
옵션항목: Norm, Clarity, Bright, Soft.
LDC:
옵션항목: On, Off.
주의:
1080p60 and 1080p50 에서는 렌즈
왜곡을 보정하지 않습니다.
5.P/T/Z
SpeedByZoom: 피사체 심도
옵션항목: On, Off
AF-Zone: Interested in 초점지역
옵션항목: Center, Bottom
AF-Sense 자동초점감도
P/T/Z
SpeedByZoom On
AF-Zone Center
AF-Sense Low
L/R Set STD
Fast Zoom Off
Select Item
Change Value
[Menu] Back
Luminance 7
Contrast 7
Sharpness 2
Flip-H Off
Flip-V Off
B&W-Mode Off
Gamma Default
Style Norm
Select Item
Change Value
[Menu] Back
