Volpi KVS5500 User manual

1
Potatore a catena Cordless
Cordless Electronic Chainsaw
KVS5500
Manuale d’uso - User Manual
Davide e Luigi Volpi S.p.A.
Via San Rocco, 10
46040 CASALROMANO MN
ITALIA
COMPANY WITH QUALITY SYSTEM
MANAGEMENT CERTIFIED BY ICIM
= ISO 9001 =

2
Motosega a catena con batteria al litio
Manuale d’uso
ITALIANO
Pagina 2
Electronic saw with lithium battery
User Manual
ENGLISH
Page 26
ITALIANO –Istruzioni originali
ATTENZIONE: LEGGERE ATTENTAMENTE TUTTE LE PAGINE E LE ILLUSTRAZIONI PRIMA DI
UTILIZZARE L’UTENSILE PER LA PRIMA VOLTA
Indice
1. Simboli di sicurezza ..........................................................................................................................2
2. Informazioni generali di sicurezza per utensili elettrici.......................................................................4
3. Istruzioni speciali di sicurezza...........................................................................................................7
4. Destinazione d’uso..........................................................................................................................11
5. Descrizione della funzione ..............................................................................................................11
6. Panoramica dello strumento............................................................................................................11
7. Lista dei componenti.......................................................................................................................12
8. Specifiche tecniche.........................................................................................................................13
9. Ricarica della batteria......................................................................................................................13
10. Ambiente di lavoro ..........................................................................................................................14
11. Assemblaggio iniziale......................................................................................................................14
12. Procedure iniziali di lavoro ..............................................................................................................15
13. Istruzioni per il taglio .......................................................................................................................16
14. Manutenzione e pulizia ...................................................................................................................17
15. Rimessaggio...................................................................................................................................22
16. Smaltimento....................................................................................................................................22
17. Ricambi...........................................................................................................................................23
18. Garanzia.........................................................................................................................................23
19. Risoluzione dei problemi.................................................................................................................24
20. Dichiarazione di conformità.............................................................................................................25
Informazioni di sicurezza
Prima di utilizzare la macchina per la prima volta leggere attentamente questo manuale di
istruzioni per la propria sicurezza e per la sicurezza altrui. Conservare il manuale in un posto sicuro e
metterlo a disposizione di ogni eventuale nuovo proprietario in modo da assicurare che le informazioni
qui presenti siano sempre disponibili.
1. Simboli di sicurezza
Questa sezione include le indicazioni di sicurezza per l’utilizzo di questa macchina.

3
1.1. Simboli presenti nel manuale
Simbolo di pericolo
Rischio di sezionamento
o ferimento grave
Superficie calda
Simbolo di istruzioni
Leggere attentamente il manuale
di istruzioni
Indossare guanti protettivi
Indossare occhiali protettivi
Indossare scarpe protettive
con suola anti scivolo
Non utilizzare la forbice elettrica
in caso di pioggia o su rami bagnati
Non buttare tra i rifiuti domestici
Direzione di movimento della
catena
Livello di potenza acustica
garantito secondo la Direttiva 2000/14/CE in
dB(A) per rendere equiparabili le emissioni
acustiche tra prodotti.
Tenere il potatore con entrambe le
mani
1.2. Simboli sulla batteria
Batteria agli ioni di Litio, non buttare
tra i rifiuti domestici
Non esporre la batteria a fiamme,
potrebbe esplodere

4
Non disassemblare la batteria
La batteria può essere ricaricata e
riciclata. Le batterie dismesse devono
essere raccolte nel rispetto dell’ambiente
1.3. Simboli sul caricabatterie
Indicazione di pericolo
Utilizzare il caricabatterie solo in
ambienti chiusi
Limitatore di temperatura di sicurezza
Classe di isolamento II
Attrezzatura elettrica, non buttare
con i rifiuti domestici
2. Informazioni generali di sicurezza per utensili elettrici
Attenzione! Leggere attentamente tutte le istruzioni di sicurezza!
La mancata osservanza delle istruzioni di sicurezza può causare shock elettrico e/o lesioni gravi.
Conservare tutte le istruzioni relative alla sicurezza per gli usi futuri.
Il termine “utensile elettrico” usato nelle istruzioni di sicurezza si riferisce ad utensili a cavo collegati alla
distribuzione elettrica e ad utensili a batteria.
2.1. Sicurezza dell’area di lavoro
•Mantenere la zona di lavoro pulita e ben illuminata. Zone di lavoro disordinate e scure possono
causare incidenti.
•Non utilizzare l’utensile elettrico in atmosfere infiammabili o esplosive, come in presenza di liquidi,
gas o polveri infiammabili. L’utensile elettrico può generare scintille in grado di innescare polveri o
fumi infiammabili.
•Mantenere bambini e passanti a distanza durante l’utilizzo dell’utensile elettrico, distrazioni
possono causare la perdita del controllo dell’utensile.
2.2. Sicurezza elettrica per il caricabatterie
•La spina del caricabatterie deve corrispondere alla presa di corrente. Non modificare la presa. Non
modificare la spina per nessun motivo. Non utilizzare adattatori se la spina dell’utensile ha una
messa a terra. Il corretto utilizzo di spine non modificate con prese compatibili riduce il rischio di
shock elettrico.

5
•Evitare il contatto del corpo con superfici con messa a terra come tubi, radiatori, refrigeratori. C’è un
maggiore rischio di shock elettrico se il proprio corpo entra in contatto con oggetti che scaricano a
terra.
•Non esporre lo strumento a pioggia o condizioni umide. Un eventuale ingresso di acqua nel
caricabatterie può creare rischio di shock elettrico.
•Non maltrattare il cavo. Non utilizzare il cavo per spostare, tirare o scollegare il caricabatterie.
•Tenere il cavo lontano da fonti di calore, olio, spigoli vivi e parti in movimento. Un cavo danneggiato
o aggrovigliato può aumentare il rischio di shock elettrico.
•Nel caso di utilizzo del caricabatterie all’esterno, utilizzare un cavo di estensione adatto all’utilizzo
esterno. L’utilizzo di un cavo adatto riduce il rischio di shock elettrico.
•Se non è possibile evitare di utilizzare il caricabatterie in una zona umida, utilizzare un’alimentazione
con interruttore differenziale RCD. L’utilizzo di un interruttore differenziale riduce il rischio di shock
elettrico.
2.3. Avvertimenti per l’utilizzo degli utensili
•Gli utenti che utilizzano una motosega per la prima volta, devono prima eseguire gli esercizi di taglio
necessari su un cavalletto.
•La motosega può rimbalzare se incontra un oggetto troppo duro o se la barra si incastra o blocca
improvvisamente.

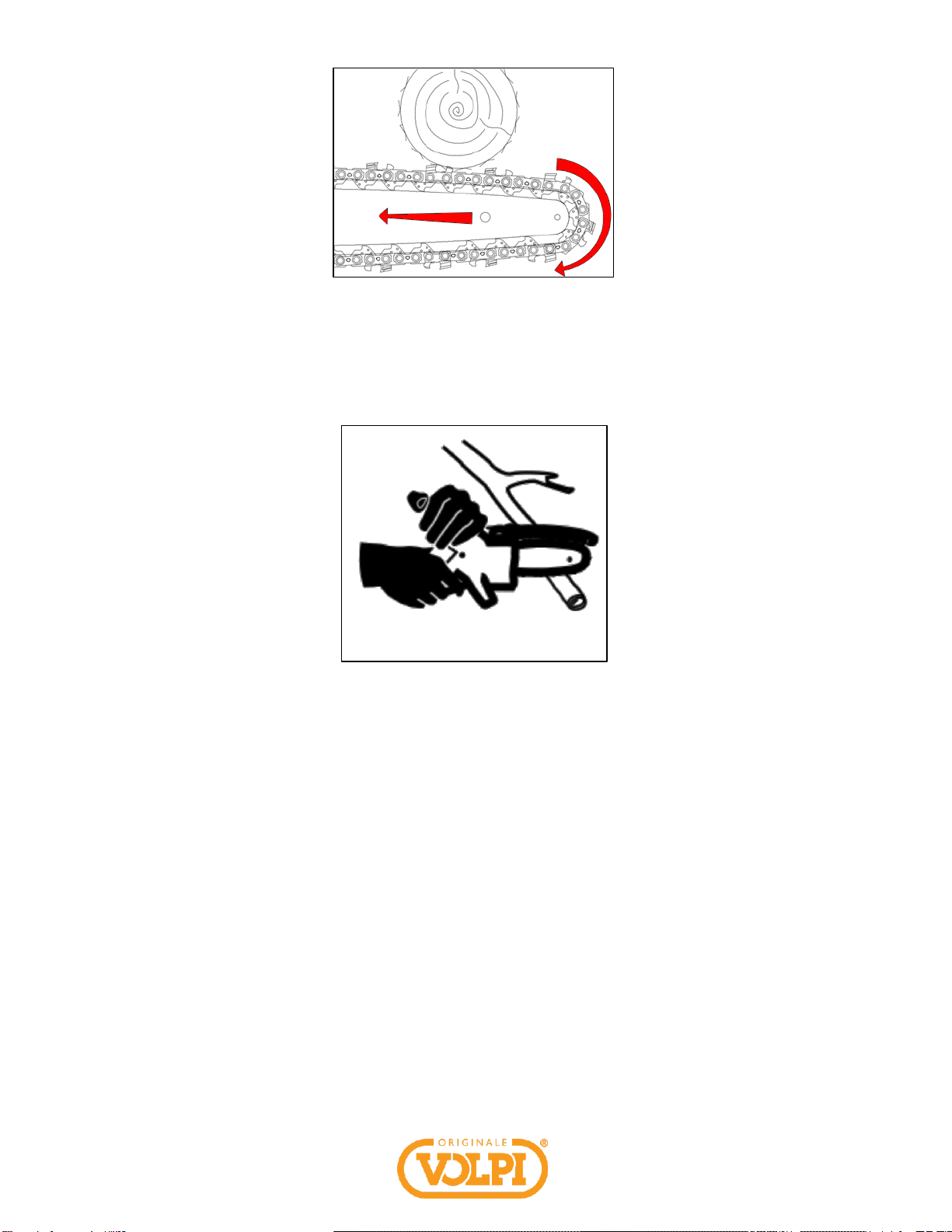

•Quando la barra viene utilizzata per un taglio dall'alto verso il basso, la direzione di tensione della
motosega è opposta a quella dell'operatore.
•Quando la barra viene utilizzata per un taglio dal basso verso l'alto, la direzione di spinta della
motosega è verso l'operatore.

6
•Tenere fermo il potatore con una mano nell’ area dell’impugnatura di comando in modo che il pollice
avvolga l’impugnatura di comando.
•Tenere e guidare il potatore con l’altra mano sul punto di presa.
•Non utilizzare il potatore per tagli a distanza superiore di 0,5 metri dal proprio corpo.
•Non sovraccaricare l’utensile, selezionare un utensile adatto allo scopo rende il lavoro più sicuro ed
efficiente.
•Non utilizzare l’utensile se l’interruttore non funziona correttamente. L’utensile deve essere riparato
se l’interruttore non funziona correttamente.
•Scollegare la batteria dall’utensile prima di eseguire regolazioni, riparazioni e prima di riporre lo
strumento. Questo ridurrà il rischio di un’attuazione involontaria dell’utensile.
•Conservare l’utensile lontano dai bambini, non consentire l’utilizzo a persone non formate all’utilizzo
dell’utensile.
•Eseguire la manutenzione dell’utensile. Controllare l’utensile e le parti in movimento, componenti
danneggiati possono causare incidenti e lesioni. Una corretta manutenzione dell’utensile può ridurre
il rischio di incidenti.
•Mantenere la catena pulita e regolarmente oliata. Questo rende l’utensile più controllabile e riduce il
rischio di bloccaggio dell’utensile.
•Non azionare la motosega al di sopra dell’altezza delle spalle.
•Leggere il manuale prima di utilizzare l’utensile, selezionare correttamente l’utensile e gli accessori
per evitare incidenti.

7
2.4. Avvertimenti per l’utilizzo di utensili a batteria
•Utilizzare solo il caricabatterie specificato dal fabbricante. L’utilizzo di carica batterie diversi può
danneggiare la batteria e causare rischio di incendio ed esplosione.
•L’utensile è progettato per l’utilizzo con la sola batteria originale. L’utilizzo di batterie diverse può
danneggiare l’utensile ed aumentare il rischio di lesioni.
•La batteria deve essere conservata lontano da parti in metallo (come monete, graffette, chiodi, viti).
Un corto circuito può causare un incendio.
•L’utilizzo scorretto può causare la fuoriuscita di liquido dalla batteria. In caso di contatto con il
liquido, sciacquare abbondantemente con acqua e consultare un medico. Il liquido fuoriuscito dalla
batteria può provocare lesioni e bruciature.
2.5. Sicurezza personale
•Durante l’utilizzo dell’utensile restare concentrati, non distrarsi, utilizzare il buonsenso. Non utilizzare
l’utensile se troppo stanchi o sotto l’influenza di medicinali, droghe, alcool o altre sostanze. Un attimo
di disattenzione può provocare severe lesioni personali.
•Utilizzare i dispositivi di protezione individuale indicati nel presente manuale per ridurre il rischio di
lesioni personali (guanti, occhiali, visiera, scarpe o stivali adeguati, casco).
Utilizzare guanti conformi ad EN 388. Livello Prestazionale LP=5
ATTENZIONE: molti tipi di guanti a maglia metallica sono adatti solo per l’uso di utensili taglienti mossi
dalla forza dell’uomo (coltelli, forbici, accette); con seghe a mastro motorizzate c’è rischio di
impigliamento nei denti della lama a nastro trascinata con forza e velocità dal motore e, quindi, ferite
gravi alla mano; il loro impiego è pertanto vietato.
•Trasportare l’utensile con il dito sul grilletto può causare pericolo di azionamento accidentale.
•Rimuovere tutte le chiavi e utensili di riparazione prima di accendere l’interruttore. Una chiave
collegata a parti in movimento può causare lesioni personali.
•Non sbilanciarsi. Mantenere il corretto bilanciamento del corpo in ogni situazione. Questo consente
un migliore controllo dell’utensile in caso di situazioni inaspettate.
•Utilizzare un abbigliamento adeguato. Non utilizzare con vestiti larghi o gioielli. Tenere vestiti, guanti
e capelli lontano dalle parti in movimento per evitare che restino impigliati.
3. Istruzioni speciali di sicurezza
3.1. Istruzioni speciali di sicurezza per motosega a catena
•Tenere passanti ed altre persone ad una distanza di sicurezza minima di 1.5m, non movimentare
l’utensile mentre la catena è in movimento. Tenere ogni parte del proprio corpo ad una distanza
minima di 15 cm dalla catena. L’utilizzo attento dell’utensile può evitare lesioni.
•Movimentare l’utensile solo con la catena ferma. Proteggere la catena durante il rimessaggio per
ridurre il rischio di lesioni.
•Impugnare il potatore solo come sopra descritto perché durante l’utilizzo la catena potrebbe venire in

8
contatto con cavi elettrici e provocare shock elettrico se le mani sono in contatto con parti metalliche.
•Indossare occhiali di sicurezza e dispositivi di protezione per l'udito. Si consiglia di indossare
ulteriormente dispositivi di protezione per la testa, le mani, le gambe e i piedi. L'abbigliamento
protettivo completo ridurrà le lesioni personali causate da detriti volanti o dal contatto accidentale
con la catena.
•Assicurarsi di stare in piedi saldamente e su una superficie fissa, sicura e piana prima di azionare la
motosega. Superfici scivolose o instabili, come scale, possono causare la perdita di equilibrio o la
perdita di controllo della motosega.
•Fare attenzione che i materiali sottili potrebbero inceppare la catena durante il taglio di arbusti o
alberelli e potrebbero colpire l'operatore.
•Non utilizzare la motosega per scopi diversi da quello previsto. Ad esempio, non utilizzare la motosega
per tagliare materiali da costruzione in plastica, pietra o non legno. L'utilizzo della motosega per
operazioni diverse dallo scopo previsto comporta rischi per l’operatore.
•Durante un taglio, se la testa della barra tocca un oggetto e schiaccia la catena, possono verificarsi
rimbalzi.
•Non fare affidamento esclusivamente sull'attrezzatura di sicurezza montata sulla motosega.
•È necessario adottare una serie di misure per prevenire incidenti o lesioni personali durante le
operazioni.
•Per evitare rimbalzi improvvisi, tenere saldamente la motosega. Regola le posizioni del corpo e delle
braccia per evitare rimbalzi. L'operatore può controllare la forza di rimbalzo se vengono seguite le
precauzioni necessarie.
•Non estendere troppo le braccia durante il taglio e non tenere l’utensile più in alto delle spalle.
•Utilizzare solo le barre e le catene di ricambio specificate dal produttore. La sostituzione impropria
delle barre o delle catene può causare la rottura della catena e / o il rimbalzo.

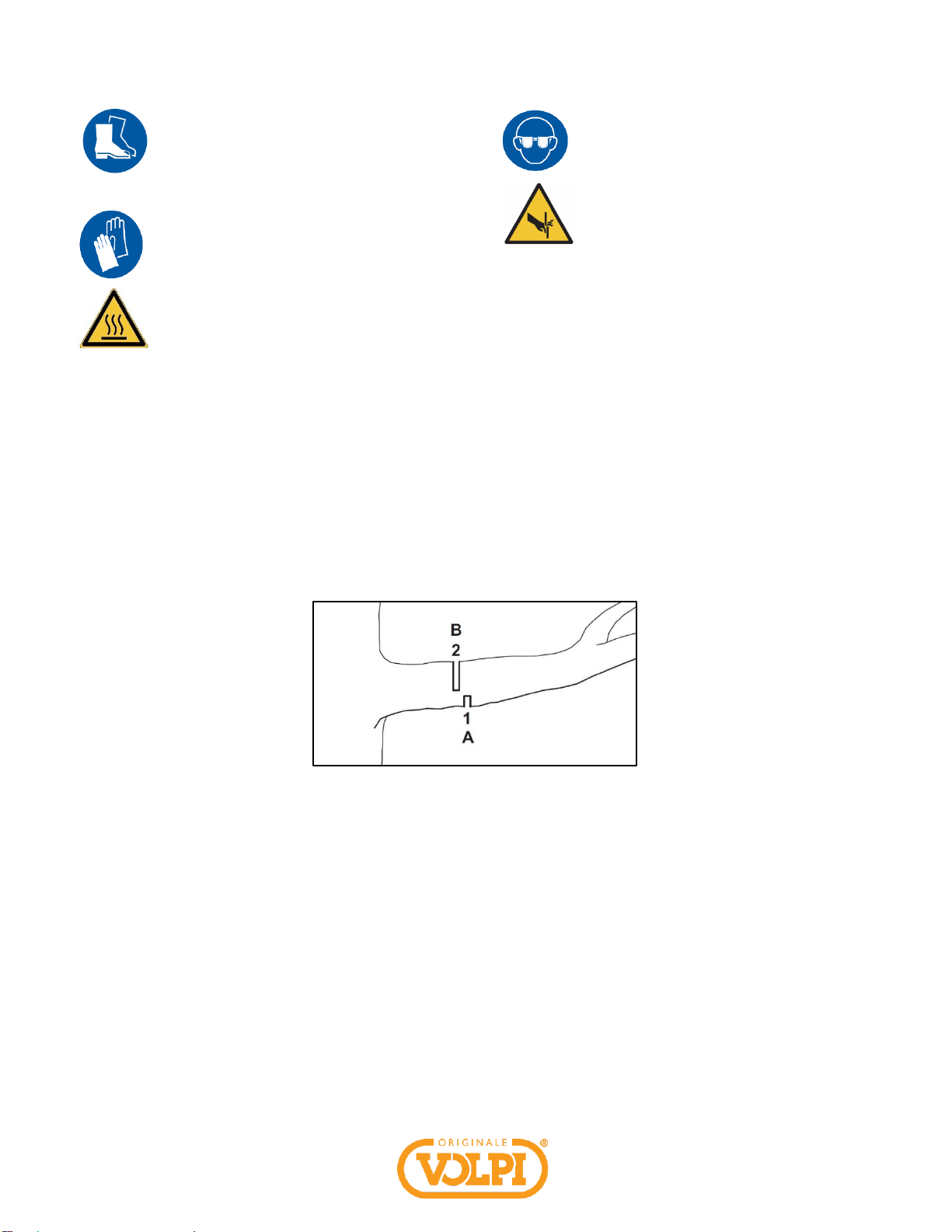

3.2. Altre istruzioni di sicurezza

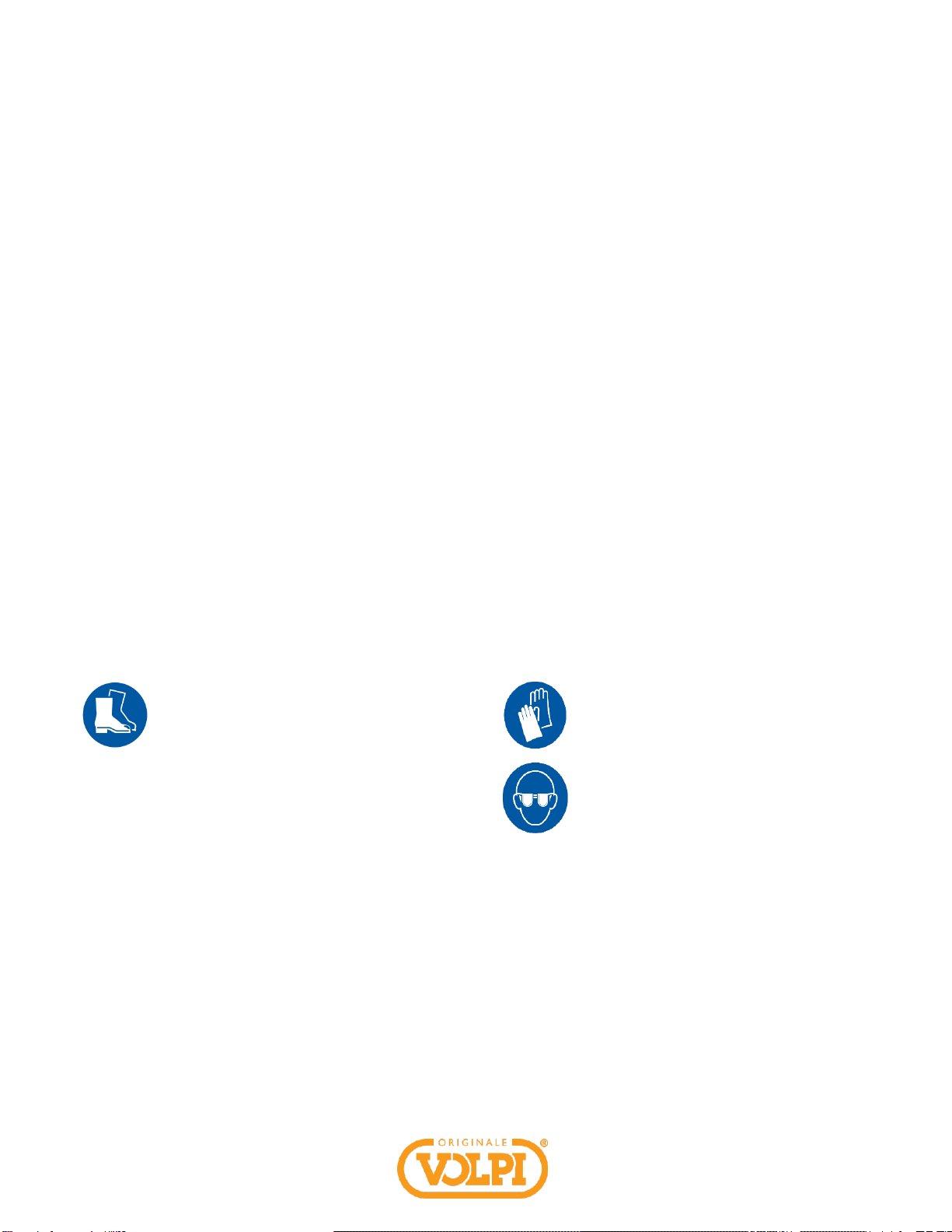

Utilizzare abbigliamento adatto,
utilizzare scarpe protettive con suola
antiscivolo.
Utilizzare guanti protettivi LP=5
Utilizzare occhiali protettivi
•Non indossare vestiti larghi o gioielli che potrebbero restare impigliati nelle parti in movimento.
• Mantenere l’attenzione, non distrarsi, utilizzare il buonsenso durante l’utilizzo dell’utensile. Non utilizzare
l’utensile se eccessivamente stanchi o sotto l’effetto di farmaci, droghe, alcool o altre sostanze.
•Non utilizzare la motosega a catena in caso di pioggia.
•L’utensile è progettato per la potatura di rami, non utilizzare su legno duro od altri oggetti.
•Non cercare di sbloccare la catena in caso di bloccaggio dell’utensile prima di aver spento l’utensile.
•Prima di cominciare la potatura verificare che non siano presenti tra i rami oggetti nascosti e cavi.
•Durante l’utilizzo, afferrare saldamente l’utensile e mantenere la catena ad una distanza di almeno
15 cm dal resto del corpo.
•Non utilizzare l’utensile in prossimità di sostanze liquidi o gas infiammabili per evitare il rischio di
incendio od esplosioni.

9
•L’usura della catena deve essere controllata ad intervalli regolari. Danni derivanti dall’utilizzo con
catena e/o barra in cattive condizioni non sono coperti dalla garanzia.
•Non cercare di riparare l’utensile da sé, portare sempre l’utensile nei centri assistenza in caso di
necessità di riparazioni. Tutte le operazioni di riparazione e manutenzione non descritte all’interno di
questo manuale devono essere effettuate dal centro assistenza.
3.3. Istruzioni speciali di sicurezza per utensili a batteria
•Il caricabatterie e progettato per l’utilizzo in ambiente chiuso. Le operazioni di carica devono essere
effettuate all’interno.
•Togliere la batteria prima di pulire il caricabatterie per evitare danni derivanti e rischio di shock
elettrico.
•Non esporre la batteria al sole o a luce molto intensa. Non posizionare a contatto con superfici
calde. Potrebbero causare l’esplosione della batteria.
•Lasciar raffreddare completamente la batteria prima di iniziare la ricarica.
•Non disassemblare né danneggiare la batteria, per evitare lesioni personali.
3.4. Uso corretto del caricabatteria
•Utilizzare il carica batterie solo con batterie ricaricabili. Altrimenti potrebbe causare incendio ed
esplosioni. Utilizzare solo il carica batterie originale.
•Controllare sempre il caricabatterie, il cavo e la spina prima di ogni utilizzo. Se danneggiati recarsi al
centro assistenza per la riparazione o la sostituzione. Non utilizzare caricabatterie danneggiati. Non
cercare di riparare carica batterie danneggiati per mantenere l’utensile sicuro.
•Controllare che la tensione del caricabatterie corrisponda con quella della batteria, altrimenti
potrebbe causare lesioni personali.
•Mantenere il caricabatterie pulito, lontano da ambienti umidi e dalla pioggia. Non utilizzare il
caricabatterie all’esterno, sporco e acqua possono causare danni al caricabatterie e lesioni personali.
•Il caricabatterie è progettato per l’utilizzo con le batterie originali, altrimenti può causare rischio di
incendio o esplosioni.
•Non utilizzare caricabatterie danneggiati riduce il rischio di lesioni.
•Non utilizzare il caricabatterie su superfici infiammabili (es. carta)
•La batteria non è completamente carica al primo utilizzo, deve essere ricaricata per 3/4 ore prima del
primo utilizzo.
•Il tempo normale di carica è di 3/4 ore (tempo di ricarica per 2 batterie completamente scariche), non
caricare la batteria troppo a lungo per evitare di danneggiarla.
•Il caricabatterie ha tre uscite, puoi caricare fino a 3 batterie contemporaneamente. Il tempo di ricarica
è proporzionale al numero di batterie collegate e allo stato della loro carica. Monitorare il tempo di
ricarica tramite l'indicatore LED (luce rossa in carica, luce verde fine carica).
3.5. Attenzione (Rischi residui)
Utilizzare l’utensile con attenzione al fine di evitare i seguenti rischi:
•Tagli e ferite causate da bordi taglienti
•L’utilizzo per tempi prolungati o in posizioni scorrette può alla lunga causare danni al proprio
corpo.

10
Attenzione!
Il dispositivo può produrre onde elettromagnetiche ed interferire con apparecchi elettromedicali. Si
suggerisce di consultare un dottore prima di utilizzare il presente utensile in concomitanza con
apparecchi elettromedicali.
Attenzione!
Non toccare la catena quando la batteria è montata sull’ utensile.
Mantenere una distanza minima di 15cm tra la catena ed ogni parte del proprio corpo.
Mantenere i passanti ed altre persone ad una distanza minima di 1.5m.
Attenzione!
In particolari situazioni d’uso molto gravose, la catena e l’impugnatura potrebbero raggiungere
temperature elevate. Si raccomanda di maneggiare l’utensile con cura utilizzando guanti protettivi.
Misurazioni di rumore:
Il calcolo del livello di potenza acustica misurato e garantito è stato effettuato secondo la procedura
prevista dalla direttiva 2000/14/CE, Allegato V.
Livello di potenza acustica misurato: 92 dB(A)
Livello di potenza acustica garantito: 94 dB(A)
3.6. Requisiti di sicurezza della macchina
La motosega è sicura se soddisfa i seguenti requisiti:
1. La catena non è danneggiata
2. La tensione della catena è corretta
3. La barra non è deformata
4. La scanalatura della barra è integra
5. La motosega è pulita ed asciutta
6. La maniglia è integra
